ATmega128芯片引脚功能详解

一、ATmega128芯片概述

ATmega128是Atmel公司（现属Microchip Technology）推出的高性能8位AVR微控制器，采用RISC架构，具备133条单周期指令，工作频率可达16MHz时实现16MIPS的运算能力。其核心特性包括128KB Flash存储器、4KB EEPROM、4KB SRAM，以及多达64KB的外部存储器扩展能力。该芯片广泛应用于工业控制、汽车电子、智能家居、医疗设备等领域，其引脚设计兼顾通用性与复用性，通过灵活配置可满足复杂系统需求。

二、引脚分类与功能解析

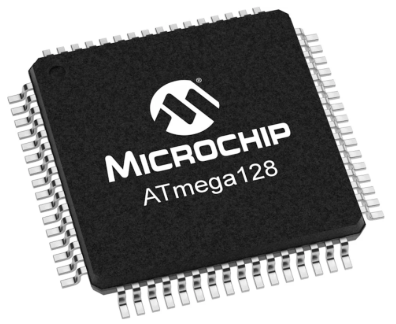

ATmega128采用64引脚TQFP或MLF封装，其中53个引脚为可编程I/O口，其余引脚分配给电源、时钟、复位及特殊功能模块。以下从功能维度展开详细分析：

（一）电源与地线引脚

1. VCC与GND
   VCC为数字电路提供电源，工作电压范围为4.5-5.5V（ATmega128）或2.7-5.5V（ATmega128L）。GND为系统接地端，需确保低阻抗连接以避免噪声干扰。
   AVCC引脚专为端口F（ADC输入）及模拟比较器供电，即使未使用ADC功能，AVCC仍需与VCC连接；若启用ADC，需通过低通滤波器连接VCC以抑制数字噪声。
   AREF为ADC的模拟基准电压输入，可通过外部精密参考源或内部带隙基准（1.1V）配置，直接影响模数转换精度。

2. PEN引脚
   PEN（SPI Programming Enable）为SPI串行编程使能引脚。上电复位时若PEN保持低电平，芯片进入SPI编程模式，允许通过MOSI、MISO、SCK引脚烧录程序；正常工作模式下PEN无功能，需上拉至高电平以避免误触发。

（二）通用I/O端口

ATmega128包含7个双向I/O端口（A-G），其中端口A-E为8位端口，端口G为5位端口。每个端口引脚具备以下特性：

1. 方向控制
   通过数据方向寄存器（DDRx）配置引脚方向：DDRx=1时为输出模式，DDRx=0时为输入模式。例如，设置PA0为输出需执行DDRA |= (1<<PA0);。
   输出模式下，端口寄存器（PORTx）控制输出电平：PORTx=1输出高电平，PORTx=0输出低电平。
   输入模式下，PORTx可启用内部上拉电阻：PORTx=1使能上拉，PORTx=0禁用上拉。上拉电阻阻值约为20-50kΩ，适用于按键检测等场景。

2. 驱动能力
   所有I/O引脚输出缓冲器具备对称驱动特性，可输出或吸收20mA电流（VCC=5V时），支持直接驱动LED或低功率继电器。输入模式下，若上拉电阻使能且外部电路拉低引脚，端口将输出电流，需注意总电流不超过芯片功耗规格。

3. 三态与保护
   复位期间所有I/O引脚呈高阻态（三态），避免上电时对外部电路的冲击。通过熔丝位配置可禁用全局上拉电阻（PUD位=1），适用于低功耗场景。

（三）特殊功能复用引脚

ATmega128的I/O端口高度复用，支持多种外设功能，以下为典型应用：

1. 端口F：ADC与JTAG接口
   PF0-PF7默认作为8路10位ADC输入通道（ADC0-ADC7），支持单端或差分测量模式。其中，PF5（TMS）、PF4（TCK）、PF7（TDI）在JTAG接口使能时复用为测试模式选择、时钟和数据输入引脚，复位时上拉电阻强制有效，确保调试稳定性。
   ADC采样时需注意：若引脚配置为输出模式，采样期间需保持电平稳定，否则会引入转换误差；多通道采样时建议使用扫描模式（ADCSRA寄存器配置）以提高效率。

2. 端口E：外部中断与串口通信
   PE0-PE7支持外部中断功能（INT0-INT7），可通过下降沿或低电平触发中断服务程序。例如，PE0（INT0）可配置为按键中断源，实现低功耗唤醒。
   PD0（RXD0）和PD1（TXD0）为USART0的串行通信引脚，支持异步全双工通信，波特率可达115200bps（16MHz主频下）。PD2（RXD1）和PD3（TXD1）为USART1引脚，功能类似。

3. 端口D：SPI与输入捕捉
   PB0-PB7支持SPI主/从模式通信，其中PB5（MOSI）、PB6（MISO）、PB7（SCK）为SPI数据引脚，PB4（SS）为从机选择引脚。SPI时钟极性（CPOL）和相位（CPHA）可通过SPCR寄存器配置，兼容Motorola、TI等厂商协议。
   PD4（ICP1）和PD5（OC1A）为定时器/计数器1的输入捕捉和输出比较引脚，可用于脉冲宽度测量或PWM信号生成。例如，通过ICP1捕获编码器脉冲，实现电机转速检测。

4. 端口G：实时时钟与存储器接口
   PG0-PG2在外部存储器扩展模式下分别作为写使能（WR）、读使能（RD）和地址锁存使能（ALE）信号，支持与SRAM、Flash等器件的接口。PG3（TOSC2）和PG4（TOSC1）可连接32.768kHz晶振，为实时时钟（RTC）提供低功耗计时源。

（四）时钟与复位引脚

1. XTAL1与XTAL2
   XTAL1为反向振荡器放大器输入，XTAL2为输出，支持外部晶体振荡器（4-16MHz）或陶瓷谐振器。通过熔丝位（CKSEL3-0）可选择时钟源，包括内部RC振荡器（1MHz/8MHz）、外部低频晶振（32.768kHz）等。
   时钟启动延迟（SUT1-0）可配置为确保电源稳定后再启动系统，避免上电抖动导致时钟失锁。

2. RESET引脚
   RESET为低电平复位输入，有效脉冲宽度需超过2.5个时钟周期（16MHz下约156ns）。复位期间，所有I/O引脚呈高阻态，程序计数器（PC）重置为0x0000，开始执行启动代码。
   通过外部看门狗定时器（WDT）可实现软件复位，WDT溢出时间可通过WDTCR寄存器配置为16ms-8s，适用于系统死机恢复场景。

三、引脚配置与优化实践

（一）I/O引脚初始化流程

以配置PA0为输出、PA1为输入（启用上拉）为例，C语言代码如下：

c
#include <avr/io.h>

int main(void) {
DDRA |= (1<<PA0);   // PA0设为输出
PORTA |= (1<<PA1);  // PA1启用上拉
while(1) {
PORTA ^= (1<<PA0); // PA0电平翻转
}
}

（二）多功能引脚冲突解决

当同一引脚需复用多个功能时（如PD0同时作为RXD0和INT0），需通过以下步骤协调：

1. 优先级判断：根据系统需求确定主要功能（如通信优先于中断）。

2. 动态切换：通过寄存器配置在需要时切换功能模式。例如，在USART接收间隙启用INT0中断检测。

3. 硬件隔离：使用模拟开关（如74HC4052）实现引脚功能物理切换，但会增加成本和复杂度。

（三）低功耗设计技巧

1. 关闭未使用外设时钟：通过PRR（Power Reduction Register）寄存器禁用ADC、SPI等模块时钟。

2. 优化I/O状态：复位后未使用的引脚应配置为输出并置低电平，避免悬空导致额外功耗。

3. 利用睡眠模式：ATmega128支持6种睡眠模式（空闲、ADC噪声抑制、省电等），可通过SM0-2寄存器配置，结合外部中断或WDT实现低功耗唤醒。

四、典型应用案例分析

（一）工业温度监测系统

系统需求：8路温度采集（0-100℃），精度±0.5℃，数据通过RS485上传至PC。
引脚配置：

1. PF0-PF7：ADC输入，连接PT100温度传感器（通过分压电路转换为0-VCC电压）。

2. PD0/PD1：USART0通信，连接MAX485芯片实现RS485电平转换。

3. PB5-PB7：SPI接口，连接EEPROM存储历史数据。
   优化措施：
   ADC采样使用内部2.56V参考源，通过软件滤波（如中值滤波）提高抗干扰能力；USART通信采用DMA模式减少CPU占用。

（二）电机控制系统

系统需求：三相无刷直流电机（BLDC）驱动，转速闭环控制，PWM频率10kHz。
引脚配置：

1. PD4-PD6：定时器1输入捕捉，检测霍尔传感器信号。

2. PB3-PB5：定时器0输出比较，生成6路PWM信号（互补输出模式）。

3. PE0-PE2：外部中断，实现过流、过压保护。
   关键代码：

c// 定时器0初始化（快速PWM模式，10kHz）TCCR0A = (1<<WGM01) | (1<<WGM00) | (1<<COM0A1) | (1<<COM0B1);TCCR0B = (1<<CS00); // 无预分频OCR0A = 100; // 占空比初始值

五、引脚设计注意事项

1. 电气兼容性：确保I/O引脚电压不超过VCC+0.5V或低于GND-0.5V，避免ESD损伤。

2. 信号完整性：高速信号（如SPI、USART）需缩短走线长度，必要时添加终端匹配电阻。

3. 热设计：高驱动电流引脚（如PWM输出）需考虑PCB散热，避免局部过热导致性能下降。

4. 电磁兼容性（EMC）：在时钟引脚（XTAL1/2）附近布置地过孔，形成低阻抗回路以抑制辐射干扰。

六、总结与展望

ATmega128的引脚设计体现了高性能与灵活性的平衡，通过复用机制和丰富的配置选项，可满足从简单数据采集到复杂运动控制的多样化需求。随着物联网（IoT）和工业4.0的发展，未来微控制器引脚设计将更注重低功耗、高集成度及安全特性（如硬件加密引擎）。开发者需持续关注芯片厂商的技术文档，结合实际场景优化引脚配置，以充分发挥硬件潜能。
