MC14585引脚图及详细介绍

MC14585是一款常用的4位数值比较器芯片，广泛应用于数字电路设计中，特别是在需要比较两个二进制数值大小的场合。下面将详细介绍MC14585的引脚图、功能特性、工作原理以及应用实例。

一、MC14585引脚图及功能概述

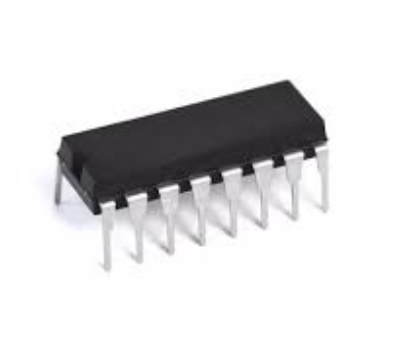

MC14585芯片通常采用16引脚封装，如SOIC-16或PDIP-16等。以下是MC14585各引脚的功能概述：

1 引脚（A<B输入）：级联输入，用于扩展比较位数时，表示前一级比较结果“A小于B”。

2 引脚（A=B输入）：级联输入，用于扩展比较位数时，表示前一级比较结果“A等于B”。

3 引脚（A>B输入）：级联输入，用于扩展比较位数时，表示前一级比较结果“A大于B”。

4 引脚（B0）：第二个4位数B的第0位输入。

5 引脚（A0）：第一个4位数A的第0位输入。

6 引脚（B1）：第二个4位数B的第1位输入。

7 引脚（A1）：第一个4位数A的第1位输入。

8 引脚（VSS）：电源地。

9 引脚（A2）：第一个4位数A的第2位输入。

10 引脚（B2）：第二个4位数B的第2位输入。

11 引脚（A3）：第一个4位数A的第3位输入。

12 引脚（B3）：第二个4位数B的第3位输入。

13 引脚（A<B输出）：比较结果输出，当A小于B时，该引脚输出高电平。

14 引脚（A=B输出）：比较结果输出，当A等于B时，该引脚输出高电平。

15 引脚（A>B输出）：比较结果输出，当A大于B时，该引脚输出高电平。

16 引脚（VDD）：电源正极，通常接+5V或+15V等直流电源。

二、MC14585功能特性

1 宽工作电压范围：MC14585支持3V至18V的宽工作电压范围，这使得它能够在不同的电源环境下稳定工作。

2 低功耗设计：该芯片采用CMOS工艺制造，具有低功耗的特点，适用于对功耗有严格要求的场合。

3 级联功能：MC14585支持级联扩展，通过连接多个芯片的级联输入和输出引脚，可以实现多位数的比较功能。

4 快速响应：该芯片具有快速的响应时间，能够在短时间内完成比较操作并输出结果。

5 输入保护：所有输入引脚都配备了二极管保护电路，能够有效防止静电和过电压对芯片的损害。

6 多种封装形式：MC14585提供多种封装形式，如SOIC-16、PDIP-16等，方便用户根据实际需求进行选择。

三、MC14585工作原理

MC14585内部由多个比较器组成，每个比较器负责比较两个二进制位的大小。当两个4位数A和B分别输入到芯片的相应引脚后，芯片内部的比较器会逐位进行比较，并根据比较结果设置相应的输出引脚。

具体来说，MC14585的比较过程如下：

1 初始化：芯片上电后，所有输出引脚（A<B、A=B、A>B）均被置为低电平。

2 逐位比较：芯片从最低位（第0位）开始逐位比较两个输入数A和B。对于每一位的比较，芯片会根据A和B的当前位值以及前一位的比较结果（如果是最高位则忽略前一位结果）来确定当前位的比较结果。

3 设置输出引脚：根据逐位比较的结果，芯片会设置相应的输出引脚。如果A小于B，则A<B输出引脚被置为高电平；如果A等于B，则A=B输出引脚被置为高电平；如果A大于B，则A>B输出引脚被置为高电平。

4 级联扩展：当需要比较的位数超过4位时，可以通过级联多个MC14585芯片来实现。具体做法是将前一级芯片的级联输出引脚（A<B、A=B、A>B）连接到后一级芯片的相应级联输入引脚上，并将后一级芯片的输入引脚用于接收更高位的比较数。通过这种方式，可以实现任意位数的比较功能。

四、MC14585应用实例

MC14585芯片在数字电路设计中有着广泛的应用，下面将介绍几个典型的应用实例。

1 数值排序电路：在数值排序电路中，MC14585可以用于比较两个数值的大小，并根据比较结果控制数据的流动方向。通过级联多个MC14585芯片，可以实现多位数的排序功能。

2 频率计电路：在频率计电路中，MC14585可以用于比较计数器的计数值与预设值的大小关系。当计数值达到或超过预设值时，MC14585会输出相应的信号来触发后续的处理电路。

3 数据选择电路：在数据选择电路中，MC14585可以用于根据比较结果选择不同的数据源。例如，在需要比较两个传感器输出的数值并选择较大值作为输出时，可以使用MC14585来实现这一功能。

4 数字电压表电路：在数字电压表电路中，MC14585可以用于比较模拟电压转换后的数字值与预设值的大小关系。通过级联多个MC14585芯片和适当的显示电路，可以实现多量程的数字电压表功能。
