USB3031 中文详细资料

USB3031 芯片概述

USB3031 是一款高度集成的、专为高速 USB-C 应用而设计的控制器芯片。它将 USB 3.2 Gen 1 (5Gbps) PHY、USB 2.0 PHY、USB Type-C 控制器、供电 (PD) 控制器以及多种模拟和数字电路集成在一个小巧的封装中。这种高集成度使其成为 USB-C 接口解决方案的理想选择，可广泛应用于集线器、扩展坞、多功能适配器、显示器和笔记本电脑等设备。通过支持 USB 3.2 Gen 1 的 SuperSpeed 数据传输、USB PD 3.0 的高速充电以及 DisplayPort Alt Mode 的视频输出，USB3031 为用户提供了全面的 USB-C 体验。其内部复杂的逻辑电路能够自动完成端口角色的检测、配置和切换，大大简化了系统设计，并提高了产品的兼容性和可靠性。

USB3031 的核心功能与技术特点

USB3031 的强大之处在于其多功能性和高度的可定制性。芯片内部集成了多个关键模块，共同协作以实现 USB-C 接口的全部功能。

首先，USB 3.2 Gen 1 PHY 模块是实现 5Gbps SuperSpeed 数据传输的关键。该模块包含了高速差分信号的发送器和接收器，能够精确地处理和传输高速数字信号，确保数据传输的完整性和稳定性。它支持全双工通信，这意味着数据可以同时在两个方向上进行传输，从而极大地提高了传输效率。此外，该 PHY 模块还具备低功耗模式，在没有数据传输时可以自动进入休眠状态，以节省能源。

其次，USB 2.0 PHY 模块则负责处理 USB 2.0 (480Mbps) 和 USB 1.1 (12Mbps) 协议的数据传输。这个模块的集成保证了 USB-C 接口对传统 USB 设备的向下兼容性。无论是连接旧的键盘、鼠标还是其他 USB 2.0 外设，USB3031 都能完美支持。

USB Type-C 控制器与 PD 协议

USB Type-C 控制器是 USB3031 的“大脑”，负责管理和控制 USB-C 接口的所有行为。它通过 CC1 和 CC2 引脚与连接的设备进行通信。当设备插入时，控制器会通过这些引脚检测连接方向（正插或反插）、线缆类型（主动或被动）以及设备角色（DFP、UFP 或 DRP）。

PD 协议 (Power Delivery) 是 USB-C 接口实现大功率充电和复杂角色切换的基础。USB3031 集成了完整的 PD 3.0 控制器，支持高达 100W 的功率传输。PD 协议不仅用于协商充电电压和电流，还用于协商其他功能，如数据角色切换（DR_Swap）、电源角色切换（PR_Swap）和 VCONN 供电等。例如，当一个笔记本电脑通过 USB-C 端口连接到一个扩展坞时，USB3031 能够与扩展坞进行 PD 协商。如果扩展坞连接了外部电源，它可以作为供电方 (Source)，为笔记本电脑充电；同时，笔记本电脑可以作为受电方 (Sink)，从扩展坞获取电力。反之，如果笔记本电脑连接了电源，它也可以作为供电方，为扩展坞上的其他设备充电。这种灵活的电源角色切换极大地增强了 USB-C 接口的实用性。

USB3031 的 PD 引擎支持多种电源配置文件 (Power Profiles)，可以根据连接的设备和线缆的能力动态调整供电策略。它还具备全面的故障保护机制，如过压保护 (OVP)、过流保护 (OCP) 和短路保护，确保充电过程的安全可靠。

DisplayPort Alt Mode 支持

除了数据传输和供电，USB3031 还支持 DisplayPort Alt Mode，这是一个允许 USB-C 接口传输 DisplayPort 视频信号的扩展功能。通过 PD 协议的协商，USB3031 可以将 USB 3.2 Gen 1 的高速数据传输通道（通常是四对 SuperSpeed 差分线）重新配置为 DisplayPort 的主数据流通道。这使得单个 USB-C 端口能够同时传输高速数据、供电和高分辨率视频信号。

USB3031 支持多种 DisplayPort Alt Mode 配置。例如，它可以将全部四对 SuperSpeed 线用于 DisplayPort 信号传输，以支持 4K 或更高分辨率的视频输出；或者，它也可以将两对 SuperSpeed 线用于 DisplayPort，而将另外两对用于 USB 3.2 Gen 1 数据传输，从而实现视频和数据同时传输。这种灵活性使得 USB3031 能够满足不同应用场景的需求，例如连接外部显示器、投影仪或 VR 头戴设备。

此外，USB3031 内部集成的 DisplayPort 控制器还支持 HDCP (High-bandwidth Digital Content Protection) 功能，用于保护受版权保护的数字内容。这对于在显示器上播放蓝光电影或流媒体服务等场景至关重要。

USB3031 的应用场景与设计考量

由于其高度的集成性和多功能性，USB3031 在多种设备中都有广泛的应用。

USB-C 集线器与扩展坞 是 USB3031 最典型的应用之一。在这些设备中，USB3031 作为核心控制器，将一个 USB-C 上行端口扩展为多个 USB-A、USB-C、HDMI、DisplayPort、以太网和 SD 卡槽等多种下行端口。它负责管理所有端口的数据传输、供电和视频输出，确保所有功能都能稳定运行。对于扩展坞而言，USB3031 能够处理来自上行端口的 PD 协议，并通过内部的电源管理单元为连接的笔记本电脑供电，同时为下行端口上的设备提供数据连接和电力。

多功能适配器，例如 USB-C 转 HDMI/VGA/Ethernet 适配器，也经常采用 USB3031。在这种应用中，USB3031 负责 PD 协商和 DisplayPort Alt Mode 的配置，将 USB-C 端口的视频信号转换成 HDMI 或 VGA 格式，并同时提供一个 USB 3.2 Gen 1 数据接口或以太网接口。

显示器 也开始集成 USB-C 端口，以实现“一根线缆”解决方案。通过 USB-C 接口，显示器不仅可以接收视频信号，还可以为连接的笔记本电脑充电，并作为 USB 集线器提供数据接口。USB3031 在这种应用中扮演着关键角色，负责管理所有这些功能。

笔记本电脑 的 USB-C 端口也可能使用类似 USB3031 的芯片作为控制器。它负责处理与外部设备的 PD 协商、数据传输和 DisplayPort Alt Mode，为用户提供一个功能强大且灵活的接口。

在设计过程中，需要考虑以下几个方面：电源设计 是至关重要的一环。由于 USB3031 支持高达 100W 的 PD 供电，电源管理单元的设计必须能够承受大电流，并具备完善的过压、过流和短路保护。PCB 布局 也很关键，特别是对于高速的 USB 3.2 Gen 1 和 DisplayPort 信号线。需要采用差分走线，并严格控制阻抗，以减少信号完整性问题。此外，固件开发 也是一个重要的部分。虽然 USB3031 内部集成了大部分逻辑，但一些高级功能，如 PD 策略的定制和特定场景下的功能切换，仍然需要通过外部 MCU 进行配置和控制。

USB3031 的内部架构与工作流程

为了更深入地理解 USB3031 的工作原理，我们有必要了解其内部的架构。芯片内部主要由以下几个核心模块构成：

• USB-C/PD 控制器: 这是整个芯片的控制中心，负责管理 CC1/CC2 引脚上的所有通信，包括 PD 协议的协商和 Type-C 连接状态的检测。它决定了端口是作为供电方还是受电方，是作为主机还是从机，以及是否启用 DisplayPort Alt Mode。

• USB 3.2 Gen 1 PHY: 包含一组高速发送器和接收器，负责 5Gbps 数据的物理层传输。它还包括了时钟和数据恢复 (CDR) 电路，以确保在高速传输中数据的准确性。

• USB 2.0 PHY: 负责 USB 2.0 和 USB 1.1 的低速数据传输。

• DisplayPort Alt Mode 引擎: 这个模块负责根据 PD 协议的协商结果，将 USB 3.2 Gen 1 的高速差分线复用为 DisplayPort 信号线。它还处理 DisplayPort 的链路训练和 HDCP 功能。

• 电源管理单元 (PMU): 负责 VBUS (USB 供电线) 的电压和电流控制，以及各种保护功能。

• I2C/SPI 接口: 用于外部 MCU 对芯片进行配置和控制。MCU 可以通过这些接口读取芯片状态、配置 PD 策略或更新固件。

当用户将一个设备插入 USB3031 的端口时，整个工作流程如下：

1. 连接检测: USB-C/PD 控制器通过 CC1 和 CC2 引脚检测连接状态。它会识别线缆的连接方向，并判断连接的设备是 DFP (下行端口，如主机) 还是 UFP (上行端口，如外设)。

2. PD 协商: 如果连接的设备支持 PD 协议，USB-C/PD 控制器会与对方进行 PD 协商。首先，双方会交换自己的能力信息 (Source Capabilities 和 Sink Capabilities)，然后根据这些信息协商出最佳的供电电压和电流。

3. 功能配置: 在 PD 协商完成后，双方可能会进一步协商其他功能。例如，如果连接的是一个支持 DisplayPort Alt Mode 的显示器，双方会协商将部分高速数据线用于视频信号传输。

4. 数据与视频传输: 根据协商结果，USB 3.2 Gen 1 PHY 和 DisplayPort Alt Mode 引擎开始工作，进行高速数据和视频信号的传输。

5. 电源管理: PMU 模块持续监控 VBUS 的电压和电流，并在发生过压或过流等异常情况时及时切断电源，以保护设备。

整个过程都是由 USB3031 芯片自动完成的，大大简化了用户的操作，也降低了 OEM 厂商的开发难度。

USB3031 固件与软件支持

尽管 USB3031 在硬件上高度集成，但其灵活性和功能扩展性在很大程度上依赖于固件和软件。通常，OEM 厂商会使用一个外部的微控制器 (MCU) 来与 USB3031 进行通信，以实现更复杂的控制逻辑。

固件开发 的主要任务包括：

• PD 策略定制: 厂商可以根据产品的需求，定制 PD 协商的策略。例如，可以设置不同的默认供电电压，或者为某些特定设备设置优先供电。

• 功能切换逻辑: 在一些复杂的应用中，如扩展坞，固件需要管理不同端口的功能切换。例如，当用户插入一个高速 USB 硬盘时，固件可能需要确保有足够的 USB 3.2 带宽；当用户插入一个 4K 显示器时，固件可能需要将高速数据线全部用于 DisplayPort 信号。

• 故障处理: 固件可以对 USB3031 报告的各种故障事件（如过流、过压）进行处理，例如通过 LED 灯进行指示，或者向用户界面发送警告信息。

• 固件更新: 为了修复 bug 或添加新功能，产品通常需要支持固件更新。这需要一个可靠的固件更新机制，通常通过 USB 接口或特定的编程接口实现。

软件支持 主要指的是在主机端（如笔记本电脑的操作系统）和设备端（如扩展坞的内部驱动）的驱动程序和应用程序。这些软件通常负责与 USB3031 控制器进行通信，以获取设备状态、配置功能或处理用户输入。

USB3031 的生态系统 包含了一系列的开发工具和参考设计，旨在帮助厂商快速开发产品。例如，通常会有：

• 评估板: 包含 USB3031 芯片和所有必要的周边电路，用于厂商进行功能验证和性能测试。

• 参考设计: 提供完整的硬件设计文档，包括原理图和 PCB 布局，以供厂商直接参考或修改。

• 软件开发套件 (SDK): 包含驱动程序、API 库和示例代码，帮助厂商快速开发固件。

USB3031 的技术参数与性能指标

为了更全面地了解 USB3031，以下是其一些关键的技术参数和性能指标：

• 数据传输速率:

• USB 3.2 Gen 1：最高 5Gbps

• USB 2.0：最高 480Mbps

• USB 1.1：最高 12Mbps

• USB PD 协议支持:

• 符合 USB PD 3.0 标准

• 支持 PPS (Programmable Power Supply)

• 最高支持 100W (20V/5A) 功率传输

• USB Type-C 功能:

• 支持 DFP/UFP/DRP (Dual-Role Port) 角色

• 支持正反插检测

• 支持 VCONN 供电

• 视频输出:

• 支持 DisplayPort Alt Mode

• 支持 4-Lane/2-Lane DisplayPort 配置

• 支持 HDCP 保护

• 电源管理与保护:

• 集成过压保护 (OVP)

• 集成过流保护 (OCP)

• 集成短路保护

• 接口:

• 用于与 MCU 通信的 I2C 或 SPI 接口

• GPIO 引脚用于控制外围设备或指示状态

• 封装:

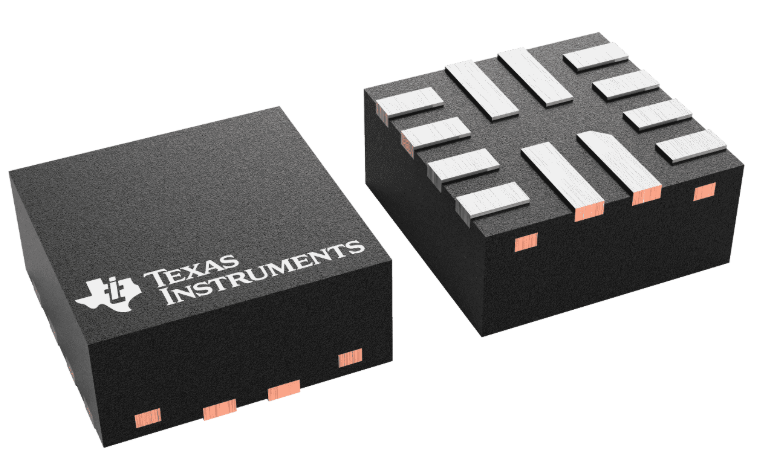

• 通常采用 QFN 或 BGA 封装，尺寸小巧，适合集成到各种设备中。

• 工作温度:

• 通常支持工业级温度范围，以确保在各种环境下都能稳定工作。

USB3031 在复杂系统中的应用案例

让我们以一个典型的 USB-C 扩展坞 为例，深入探讨 USB3031 在其中的作用。一个功能齐全的 USB-C 扩展坞通常包含以下几个核心模块：

• 一个 USB-C 上行端口，用于连接笔记本电脑。

• 多个 USB-A 下行端口，用于连接传统 USB 设备。

• 一个或多个视频输出端口（如 HDMI, DisplayPort）。

• 一个以太网端口。

• 一个或多个读卡器槽。

• 一个 USB-C PD 端口，用于连接外部电源适配器。

在这个复杂的系统中，USB3031 扮演着核心控制器和协调者的角色。当用户将笔记本电脑连接到扩展坞时，整个过程由 USB3031 启动：

1. 连接与 PD 协商: USB3031 芯片首先通过上行端口与笔记本电脑进行 PD 协商。如果扩展坞连接了外部电源，USB3031 会作为供电方，向笔记本电脑提供电力，并协商出合适的电压和电流。

2. 数据与视频复用: 在 PD 协商完成后，USB3031 会根据协商结果，将 USB 3.2 Gen 1 的高速通道复用为数据和视频通道。例如，将其中两对差分线用于 USB 3.2 Gen 1 数据，另外两对用于 DisplayPort 信号。

3. 数据路由: USB3031 将上行端口接收到的 USB 3.2 Gen 1 数据流路由到内部的 USB 集线器芯片，该芯片再将数据分发到各个下行 USB-A 端口和读卡器。

4. 视频转换: USB3031 将 DisplayPort 信号输出给一个独立的视频转换芯片（例如 DisplayPort 转 HDMI 芯片），该芯片将信号转换后输出到 HDMI 端口。

5. 以太网通信: 如果扩展坞集成了以太网芯片，USB3031 会将 USB 数据流路由到该芯片，以实现网络连接。

6. 电源管理: 扩展坞的 PMU 单元在 USB3031 的控制下，将外部电源的电力分配给笔记本电脑和其他下行端口上的设备，并确保供电的安全和稳定。

通过这个例子可以看出，USB3031 芯片不仅仅是一个简单的接口控制器，它更是一个高度智能化的系统级芯片，能够管理复杂的通信协议、数据路由和电源分配，从而实现多功能扩展坞的核心功能。

USB3031 芯片的未来发展趋势

随着 USB-C 技术的不断演进，USB3031 及其后续产品也将迎来新的发展。未来，USB3031 可能会在以下几个方面进行升级和改进：

• 更高的传输速率: 随着 USB4 和 Thunderbolt 4 技术的普及，未来的 USB-C 控制器将需要支持更高的传输速率，如 40Gbps。这要求芯片内部的 PHY 模块进行全新的设计，以支持更高的频率和更复杂的信号处理。

• 更强大的 PD 功能: 未来的 PD 协议可能会支持更高的功率传输，甚至超过 100W，以满足高性能笔记本电脑、工作站和游戏设备的需求。这要求芯片的电源管理单元和保护电路进行相应的升级。

• 更丰富的 Alt Mode 支持: 除了 DisplayPort，未来的 USB-C 接口可能会支持更多的 Alt Mode，例如 PCI Express、SATA 等，从而实现更强大的功能扩展。

• 更高的集成度: 未来的 USB-C 芯片可能会集成更多的功能，例如直接集成视频转换器（DP-to-HDMI）、以太网控制器，甚至微控制器本身，以进一步简化系统设计和降低 BOM 成本。

• 更低的功耗: 随着移动设备和物联网设备的普及，低功耗将成为一个重要的设计指标。未来的 USB-C 芯片将需要采用更先进的工艺和设计技术，以在提供强大功能的同时，尽可能降低功耗。

总之，USB3031 是一款功能强大、高度集成的 USB-C 控制器芯片，它为现代 USB-C 接口解决方案提供了坚实的基础。通过对 USB 3.2 Gen 1、PD 3.0 和 DisplayPort Alt Mode 的全面支持，它使得一个简单的 USB-C 端口能够实现高速数据传输、大功率充电和高分辨率视频输出等多种功能，极大地提升了用户体验。随着技术的不断发展，USB3031 及其后续产品将继续在 USB-C 生态系统中扮演着关键角色。

USB3031 的市场地位与竞争优势

在竞争激烈的 USB-C 控制器市场中，USB3031 凭借其独特的技术优势和市场定位，占据了重要的一席之地。其主要竞争优势体现在以下几个方面：

首先，高集成度 是 USB3031 的一大亮点。在一个小小的芯片中集成了 USB 3.2 Gen 1 PHY、USB 2.0 PHY、Type-C 控制器、PD 控制器和 DisplayPort Alt Mode 引擎，这大大简化了 PCB 的布局和设计复杂性。对于 OEM 厂商来说，这意味着更少的元件数量、更小的产品尺寸、更低的 BOM (Bill of Materials) 成本以及更快的开发周期。相比于需要多个独立芯片（如一个 USB PHY 芯片、一个 PD 芯片和一个 DisplayPort MUX 芯片）的解决方案，USB3031 的“All-in-One”设计理念提供了显著的成本和空间优势。

其次，全面的功能支持 使得 USB3031 能够满足多种应用场景的需求。它不仅支持最高 5Gbps 的数据传输，还支持最高 100W 的 PD 供电和 DisplayPort 视频输出。这种多功能性使其成为集线器、扩展坞、显示器等复杂设备的理想选择。一个支持所有功能的芯片，使得厂商可以利用同一个硬件平台开发出不同功能、不同价位的产品系列，从而提高设计复用性和灵活性。

第三，强大的兼容性与互操作性。USB-C 和 PD 协议的复杂性在于其多种多样的设备和线缆。USB3031 严格遵循 USB-IF (USB Implementers Forum) 的标准，并通过了各种兼容性测试，确保与市面上绝大多数 USB-C 设备（如苹果 MacBook、戴尔 XPS、微软 Surface 等）都能良好地互操作。这种高度的兼容性为最终用户提供了无忧的使用体验，也为厂商降低了售后服务的风险。

第四，灵活的固件可定制性。虽然 USB3031 内部集成了大部分逻辑，但通过外部的 MCU 和 I2C/SPI 接口，厂商仍然可以根据自己的需求进行深度定制。例如，可以调整 PD 策略以优化充电性能，或者定制功能切换逻辑以实现特定的用户体验。这种灵活性使得 USB3031 不仅仅是一个硬件模块，更是一个可编程的平台，能够满足不同客户的独特需求。

USB3031 的设计挑战与解决方案

尽管 USB3031 带来了诸多便利，但在实际设计过程中，仍然存在一些挑战。以下是一些常见的问题及其解决方案：

• 高速信号完整性: USB 3.2 Gen 1 (5Gbps) 和 DisplayPort 信号都属于高速信号，对 PCB 走线要求非常高。不当的走线可能会导致信号反射、串扰和抖动，从而影响数据传输的可靠性。

• 解决方案: 严格遵循差分走线的设计规范，控制走线的阻抗在 90 欧姆左右。使用等长走线来减少信号的时序偏差。在高速信号线周围设置接地层，以减少串扰。使用高质量的 PCB 材料。

• 电源管理与散热: USB3031 支持高达 100W 的 PD 供电，这意味着在大功率传输时，芯片和电源管理单元会产生大量的热量。不当的散热设计可能导致芯片过热，甚至触发保护机制而中断工作。

• 解决方案: 在 PCB 布局时，确保电源管理单元和 USB3031 芯片下方有良好的接地层和大面积的铜皮，以帮助散热。如果必要，可以使用额外的散热片或风扇。在固件中，可以设置温度监控机制，在芯片温度过高时降低功率输出。

• 固件开发与调试: 虽然 USB3031 提供了硬件支持，但实现复杂的 PD 策略和功能切换逻辑仍然需要强大的固件开发能力。固件中的 bug 可能会导致设备不兼容、充电失败或功能异常。

• 解决方案: 使用厂商提供的 SDK 和参考设计作为起点，可以大大缩短开发周期。在开发过程中，使用逻辑分析仪和示波器等工具对 USB-C 的 CC1/CC2 信号进行监控，以调试 PD 协商过程。与芯片厂商保持紧密联系，寻求技术支持。

• EMC/EMI (电磁兼容性/电磁干扰): 高速信号传输可能会产生电磁辐射，影响其他电子设备的正常工作，并可能不符合法规要求。

• 解决方案: 在设计时，使用屏蔽罩和接地层来隔离高速信号。在电源输入和输出端使用合适的滤波电容和电感，以减少噪声。遵循 EMC 设计规范，并进行全面的 EMC 测试。

USB3031 行业发展前景

USB3031 所处的 USB-C 市场正在蓬勃发展。随着 USB-C 接口成为笔记本电脑、平板电脑、智能手机和各种外设的通用接口，对高性能、高集成度 USB-C 控制器的需求将持续增长。

未来的发展趋势将是多功能的进一步融合和智能化。例如，未来的 USB-C 控制器可能会集成更高级的电源管理算法，能够根据设备的状态和电量自动调整充电策略，实现更高效的能源利用。在物联网和智能家居领域，USB-C 接口也将扮演更重要的角色，为各种设备提供统一的供电和数据连接。

USB3031 的成功不仅仅在于其强大的技术规格，更在于它为开发者提供了一个高效、可靠的平台，帮助他们快速将创新理念转化为实际产品。通过不断的技术升级和生态系统支持，USB3031 及其家族产品将继续在推动 USB-C 技术的普及和发展中发挥关键作用。
