LAN9514中文资料：深度解析、应用指南与技术细节

引言

在当今高度互联的数字世界中，数据传输的效率与稳定性至关重要。作为一款高度集成的USB 2.0以太网控制器，LAN9514凭借其出色的性能、丰富的功能以及易于集成的特性，在嵌入式系统、工业控制、消费电子等多个领域得到了广泛应用。它不仅将USB接口的通用性和以太网的高速可靠性完美结合，还集成了USB集线器（Hub）功能，为设计人员提供了灵活且高效的解决方案。本文旨在提供一份全面、深入的LAN9514中文资料，详细介绍其核心特性、工作原理、硬件设计、软件驱动、以及在各种应用场景下的实践经验，以期为相关工程师和技术爱好者提供一份有价值的参考。

第一章：LAN9514芯片概述与核心特性

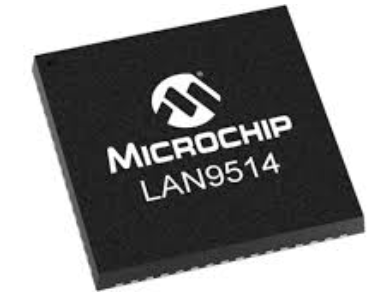

1.1 芯片简介

LAN9514是由Microchip Technology（微芯科技）公司推出的一款高性能、低功耗的USB 2.0以太网控制器，其内部集成了多项关键技术，旨在简化系统设计并提升整体性能。它将一个全速（Full-Speed）或高速（High-Speed）的USB 2.0接口转换成一个10/100 Mbps的以太网接口，并且内置了一个四端口的USB 2.0集线器。这一独特的组合使得LAN9514能够在一个芯片上同时管理网络连接和多个USB外设，极大地节省了PCB空间，降低了BOM成本，并简化了系统架构。

1.2 核心特性深度解析

1.2.1 高速USB 2.0接口

LAN9514支持USB 2.0规范，能够以480 Mbps的速率与主机进行通信。这确保了以太网数据传输的瓶颈不会出现在USB总线上。它能够兼容USB 1.1，保证了向后兼容性。USB接口支持“自供电”（self-powered）和“总线供电”（bus-powered）两种模式，为不同的应用场景提供了灵活的电源管理方案。

1.2.2 集成式10/100 Mbps以太网PHY

芯片内部集成了符合IEEE 802.3标准的10/100 Mbps以太网物理层（PHY），支持全双工和半双工模式。PHY层的集成省去了外部PHY芯片，减少了元件数量和设计复杂性。它支持自动协商（Auto-Negotiation）功能，能够自动检测并匹配网络连接的速度和双工模式，确保了与各种网络设备的兼容性。此外，PHY还支持MDI/MDIX自动交叉（Auto-MDIX），无需使用交叉网线，进一步简化了连接。

1.2.3 四端口USB 2.0集线器

这是LAN9514的一大亮点。内置的四端口集线器允许开发者将多个USB设备连接到一个USB主机端口上。每个下行端口（Downstream Port）都符合USB 2.0规范，并支持独立的电源管理，可以实现端口的供电开关控制。这一功能在需要连接多个USB设备（如键盘、鼠标、存储设备、摄像头等）的嵌入式系统中尤其有用，例如在智能电视、机顶盒或工业控制面板中。

1.2.4 硬件加速功能

为了提高以太网数据处理效率，LAN9514内置了多种硬件加速功能。其中包括：

• TCP/IP校验和卸载（Checksum Offload）：芯片可以在硬件层面计算和验证IPv4、TCP、UDP和ICMP协议的校验和，从而减轻了主CPU的负担，提高了数据处理速度。

• 大型发送卸载（Large Send Offload, LSO）：芯片支持将一个大型数据包分解成多个以太网帧进行传输，而不是由CPU完成这一工作，进一步提升了网络性能。

• 流控制（Flow Control）：支持IEEE 802.3x流控制，当接收缓冲区满时，芯片可以发送PAUSE帧来通知对端暂停数据发送，防止数据丢失。

1.2.5 灵活的I/O接口与电源管理

LAN9514提供了多种灵活的I/O接口，包括通用I/O（GPIO）引脚，可用于状态指示、设备控制等。芯片还支持多种电源管理模式，如低功耗待机模式，能够显著降低系统功耗，尤其适用于电池供电的便携式设备。其工作电压范围为3.3V，但I/O引脚可容忍5V电平，这使得它能够方便地与不同电压电平的微控制器或SoC进行连接。

第二章：LAN9514工作原理与系统架构

2.1 内部架构概览

LAN9514的内部架构可以分为几个主要部分：USB 2.0 PHY/SIE（串行接口引擎）、以太网MAC（媒体访问控制器）、以太网PHY、USB集线器控制器、以及一个内置的微处理器（Microcontroller Unit, MCU）和SRAM存储器。

• USB 2.0 PHY/SIE：负责处理USB总线上的物理信号，并将数据包进行编解码。SIE负责USB协议的解析，包括数据包的调度、端点（Endpoint）管理等。

• 以太网MAC：这是以太网控制器的大脑，负责处理以太网帧的封装、解封装，以及CSMA/CD（载波侦听多路访问/冲突检测）等MAC层协议。

• 以太网PHY：负责以太网信号的物理传输，包括10BASE-T/100BASE-TX信号的收发，以及自动协商等功能。

• USB集线器控制器：管理四个下行USB端口，负责处理USB枚举、电源管理、以及下行端口与上行端口之间的数据路由。

• MCU与SRAM：内置的微处理器运行着芯片内部的固件，管理着芯片的各种功能和配置。SRAM用于存储固件和临时数据。

2.2 数据传输流程

数据传输在LAN9514中是一个复杂而高效的过程。以主机向网络发送数据为例：

1. USB数据接收：主机通过USB总线将数据发送给LAN9514。USB 2.0 PHY/SIE接收并解码这些数据包。

2. 数据缓冲与处理：数据包进入LAN9514内部的SRAM缓冲区。内置的MCU根据数据包类型（以太网数据、USB集线器控制命令等）进行分类和处理。

3. 以太网封装：如果是以太网数据，MCU和以太网MAC会根据TCP/IP协议栈的要求，对数据进行封装，添加以太网帧头、校验和等信息。TCP/IP校验和卸载等硬件加速功能在此阶段发挥作用。

4. 以太网传输：封装好的以太网帧通过内部总线传送到以太网PHY。PHY将数字信号转换为模拟信号，并通过网线发送出去。

从网络接收数据的过程则相反：以太网PHY接收到模拟信号并转换成数字信号，以太网MAC对以太网帧进行解封装，去除帧头等信息。数据通过内部总线传输到USB 2.0 PHY/SIE，最终通过USB总线发送给主机。整个过程由芯片内部的MCU和硬件逻辑协同完成，保证了高效、低延迟的数据传输。

第三章：LAN9514硬件设计指南

3.1 电源设计

LAN9514需要一个稳定的3.3V电源供电。为了保证芯片的正常工作，电源设计需要特别注意以下几点：

• 低噪声电源：为芯片提供一个干净、低噪声的电源是至关重要的。建议使用LDO（低压差线性稳压器）或DC-DC转换器来生成3.3V电源，并确保电源纹波尽可能小。

• 去耦电容：在LAN9514的电源引脚附近，应放置多个去耦电容，包括一个大容量的电解电容（如10uF）和一个小容量的陶瓷电容（如0.1uF），以滤除高频噪声并提供瞬时电流。

• USB总线供电：如果采用总线供电模式，需要确保USB总线提供的电流足够芯片和所有下行USB设备使用。通常需要一个带有过流保护功能的电源开关芯片来管理下行USB端口的供电，以符合USB规范。

3.2 USB接口设计

• 差分走线：USB 2.0的高速数据线（D+和D-）是差分信号。PCB布线时，必须采用差分走线，并确保两条走线等长且平行，以保持差分信号的完整性。走线阻抗应控制在90欧姆。

• 静电保护（ESD）：USB接口暴露在外，容易受到静电放电的损害。建议在USB数据线上串联ESD保护二极管，以增强电路的抗静电能力。

3.3 以太网接口设计

• 磁性隔离（Magnetics）：以太网接口必须通过一个网络变压器（Magnetics）与外部网络连接。网络变压器不仅提供直流隔离，还能滤除共模噪声，并实现阻抗匹配。应选择符合10/100 Mbps以太网标准的网络变压器。

• RJ45连接器：RJ45连接器通常与网络变压器集成在一起（集成式磁性RJ45），简化了布线。需要注意连接器的引脚定义，确保与LAN9514的PHY引脚正确连接。

• 走线要求：以太网的差分信号线（TD+/TD-和RD+/RD-）同样需要进行等长、平行走线，以保持信号完整性。

3.4 晶振与复位电路

• 晶振：LAN9514需要一个25 MHz的外部晶体振荡器作为时钟源。晶振的布局应尽可能靠近芯片的XTAL1和XTAL2引脚，并使用地线进行屏蔽，以减少电磁干扰。

• 复位电路：芯片的复位引脚（RESET#）为低电平有效。需要设计一个上电复位电路，通常由一个RC电路或专用的复位芯片构成，以确保芯片在上电时能够被正确复位。

3.5 PCB布局与布线要点

• 电源平面与地平面：良好的电源平面和地平面是高速数字电路设计的基础。应采用多层PCB，并为3.3V电源和地提供独立的平面。

• 热设计：LAN9514在工作时会产生一定的热量，尤其是在高速数据传输时。应在芯片下方布设大面积的地平面，并通过过孔与内部地平面连接，以利于散热。

• 信号完整性：除了差分走线，还需要注意其他信号线的长度匹配，尽量减少信号线的拐角（避免直角），以降低信号反射和串扰。

第四章：软件驱动与固件配置

4.1 操作系统驱动支持

LAN9514作为一款广泛应用的USB以太网控制器，得到了主流操作系统的良好支持。

• Linux：Linux内核从很早的版本就开始原生支持LAN9514，其驱动程序通常命名为smsc95xx。在使用Linux系统时，通常无需额外安装驱动，系统会自动识别并加载。如果需要编译驱动，可以在内核配置中启用CONFIG_USB_NET_SMSC95XX选项。

• Windows：Microchip为Windows操作系统提供了官方的驱动程序，支持从Windows XP到最新的Windows 10/11等多个版本。用户需要从Microchip官网下载并安装驱动程序。

• Android：Android基于Linux内核，因此也同样支持LAN9514驱动。在Android设备中，如果需要使用LAN9514，通常只需要确保内核配置中包含了相应的驱动模块。

4.2 固件配置与OTP内存

LAN9514内置了一个一次性可编程（One-Time Programmable, OTP）内存，用于存储芯片的配置信息，如MAC地址、供应商ID（VID）、产品ID（PID）等。

• MAC地址：每个以太网设备都需要一个唯一的MAC地址。LAN9514在出厂时通常没有预编程MAC地址。开发者需要根据自己的需求，将唯一的MAC地址编程到芯片的OTP内存中。这个过程通常需要专用的编程工具或通过软件接口来实现。

• USB VID/PID：为了让主机操作系统正确识别设备，需要配置USB的VID和PID。VID由USB-IF（USB实施者论坛）分配给公司，PID则由公司自行定义。将正确的VID/PID编程到OTP内存中，可以确保设备被正确识别为LAN9514以太网控制器和集线器。

4.3 软件编程接口

对于需要与LAN9514进行更深层次交互的应用，比如自定义功能或者状态监控，可以通过USB总线发送特定的控制命令来访问芯片的内部寄存器。这些命令通常遵循USB的厂商特定请求（Vendor-Specific Request）规范。开发者可以通过编写自定义的USB驱动或应用程序，利用这些接口来读取芯片状态、配置GPIO引脚、甚至更新固件。

第五章：LAN9514在典型应用中的实践

5.1 嵌入式系统与单板计算机

在树莓派（Raspberry Pi）等单板计算机（SBC）中，LAN9514是一个常见的组件。它通过USB接口与主CPU连接，为主板提供以太网和额外的USB接口。这种设计使得树莓派能够在一个小巧的板子上实现有线网络连接，同时还能连接键盘、鼠标等多个USB外设，极大地增强了其功能性和扩展性。

5.2 工业自动化与控制

工业控制设备通常需要稳定可靠的网络连接，并且可能需要连接多个外设。LAN9514的集成式设计非常适合这类应用。例如，在工业HMI（人机界面）或PLC（可编程逻辑控制器）中，LAN9514可以提供以太网连接用于与上位机通信，同时其USB集线器功能可以连接条码扫描仪、打印机或触摸屏等设备。其硬件加速功能和低功耗特性也使其在严苛的工业环境中表现出色。

5.3 消费电子设备

在智能电视、机顶盒（Set-Top Box）或网络播放器等消费电子设备中，LAN9514的应用也十分广泛。它为这些设备提供了稳定的有线网络连接，确保了高清视频流的流畅播放，同时其USB集线器可以用于连接USB存储设备、游戏手柄等，增强了用户的体验。

5.4 USB扩展坞与扩展卡

LAN9514的核心功能就是将USB扩展为以太网和多个USB接口。这使得它成为制作USB扩展坞或扩展卡的理想选择。一个基于LAN9514的扩展坞可以轻松地为笔记本电脑或其他没有网口的设备提供一个千兆以太网接口和多个USB 2.0接口。

第六章：常见问题与故障排除

6.1 设备无法识别

• 电源问题：首先检查电源供电是否稳定，电压是否在3.3V±5%的范围内。

• 硬件连接：检查USB D+/D-差分走线是否正确连接，以及晶振是否正常工作。

• OTP配置：如果设备无法识别，可能是OTP内存中的VID/PID配置有误。需要使用专用工具或软件接口重新编程。

• 驱动问题：在Windows系统中，如果驱动没有正确安装，设备可能无法正常工作。需要从官方网站下载并安装驱动程序。

6.2 网络连接不稳定

• 硬件设计：检查以太网接口的硬件设计，尤其是网络变压器和RJ45连接器部分，确保布线正确且没有受到干扰。

• 电磁干扰（EMI）：高速信号线容易受到电磁干扰。检查PCB布局，确保以太网走线与高频时钟线或其他数字信号线有足够的间距，并在必要时进行地线屏蔽。

• 网络变压器选择：确保所选的网络变压器与LAN9514兼容，并且质量可靠。

6.3 USB集线器功能异常

• 电源管理：检查下行USB端口的电源管理电路，确保供电正常且符合USB规范。如果使用总线供电，需要确保总线提供的电流足够所有连接的设备使用。

• 热插拔问题：在某些情况下，设备的热插拔可能导致问题。检查软件驱动是否正确处理了设备的插拔事件。

第七章：结论与展望

LAN9514作为一款成熟且功能强大的USB 2.0以太网控制器，在市场上取得了巨大的成功。它凭借高度集成的设计、出色的性能和广泛的操作系统支持，为工程师们提供了一个高效、可靠的解决方案。

未来，随着千兆以太网和USB 3.0/3.1/3.2接口的普及，Microchip也推出了LAN7500、LAN7800等更高速率的后续产品，以满足不断增长的数据传输需求。这些新产品继承了LAN9514的优点，并在此基础上提供了更高的性能。然而，对于大多数嵌入式系统和工业应用而言，10/100 Mbps的以太网速率和USB 2.0的带宽仍然是足够的，因此LAN9514在未来很长一段时间内仍将是许多项目的理想选择。

总而言之，LAN9514不仅仅是一个简单的USB转以太网芯片，它是一个集网络、扩展和控制于一体的综合解决方案。通过深入理解其工作原理、遵循严格的硬件设计规范、并正确配置软件驱动，开发者可以充分利用其强大功能，为各种应用打造出高性能、高可靠性的产品。

附录：LAN9514技术参数速览

• 接口：USB 2.0 (480 Mbps)

• 以太网：10/100 Mbps (全双工/半双工)

• 集成功能：四端口USB 2.0集线器，以太网PHY

• 硬件加速：TCP/IP校验和卸载，大型发送卸载

• 电源：3.3V核心电压，5V耐压I/O

• 封装：56引脚QFN或64引脚LQFP

• 工作温度：-40°C 至 +85°C (工业级)

• 操作系统支持：Linux, Windows, Android, Mac OS X等

第八章：LAN9514的深度技术细节与寄存器详解

8.1 芯片内部总线与寄存器映射

LAN9514内部拥有一个复杂的总线系统，用于连接各个功能模块，如USB SIE、以太网MAC、集线器控制器以及内部SRAM。开发者通过USB总线发送厂商特定请求（Vendor-Specific Requests），可以访问芯片内部的寄存器。这些寄存器是配置和控制LAN9514各个功能模块的关键。

重要的寄存器包括：

• ID_REV寄存器：用于读取芯片的ID和版本号。

• HW_CFG寄存器：用于配置硬件功能，如PHY复位、LED模式等。

• PM_CTRL寄存器：用于控制电源管理模式，如进入低功耗待机模式。

• GPIO_CFG寄存器：用于配置通用I/O引脚的功能，如输入、输出、中断等。

• MAC_CR寄存器：以太网MAC控制寄存器，用于使能/禁用MAC功能，配置全双工/半双工模式。

• ADDR_LOW/ADDR_HIGH寄存器：用于设置或读取芯片的MAC地址。

• WUCSR寄存器：用于配置“唤醒主机”（Wake-on-LAN）功能。

通过编程这些寄存器，开发者可以实现对LAN9514的精细化控制，以满足特定的应用需求。例如，通过配置GPIO寄存器，可以将某个引脚设置为网络活动指示灯，或者作为外部设备的控制信号。

8.2 USB集线器电源管理与端口控制

LAN9514的USB集线器功能提供了强大的电源管理能力。每个下行端口都可以通过软件进行独立的电源开关控制。这是通过集线器控制寄存器实现的。

• GANGED模式：在默认情况下，四个下行端口的电源是“联动”的，即一个端口上电，所有端口都上电。

• INDIVIDUAL模式：通过配置相应的寄存器，可以将集线器设置为“独立”模式。在此模式下，每个端口的电源都可以单独控制，这对于需要精确控制外设供电的应用非常有用。例如，在电池供电的设备中，可以在不需要时关闭某个USB端口的电源，以节省功耗。

此外，集线器还支持过流保护。当某个下行端口发生过流事件时，集线器控制器会发送一个状态报告给主机，并自动关闭该端口的电源，从而保护系统不受损害。

8.3 EEPROM与OTP编程

LAN9514支持通过外部EEPROM或其内部OTP（一次性可编程）内存来存储配置信息。

• EEPROM：如果使用外部EEPROM，芯片在上电复位后会自动从EEPROM中读取配置数据，如MAC地址、VID/PID、端口配置等。这为开发者提供了灵活性，可以在生产后通过编程EEPROM来修改配置。

• OTP：OTP内存是一种“一次性写入”的存储器。一旦数据被写入，就无法修改。由于其不可更改性，OTP常用于存储设备的永久性身份信息，如MAC地址。在批量生产中，通常会将每个设备的唯一MAC地址编程到OTP中。

编程OTP或EEPROM通常需要一个特殊的软件工具和硬件接口。Microchip为其芯片提供了相应的编程工具。在软件驱动层面，驱动程序会首先尝试从芯片内部读取配置信息，如果无法读取，则会使用默认值，或者使用操作系统提供的默认MAC地址。

8.4 唤醒主机（Wake-on-LAN）功能

LAN9514支持Wake-on-LAN（WOL）功能，允许设备在低功耗状态下通过网络事件（如接收到一个特定的“魔术包”或特定的以太网帧）唤醒主机。

WOL功能的配置包括：

• WUCSR寄存器：用于启用WOL功能，并配置唤醒事件的类型。

• MAC地址匹配：配置芯片只在接收到与自身MAC地址匹配的“魔术包”时才唤醒主机。

• ARP匹配：配置芯片在接收到ARP请求时唤醒主机。

当WOL功能启用时，LAN9514会进入低功耗模式，但仍会监听以太网上的数据包。一旦接收到预设的唤醒数据包，芯片会触发一个中断信号给主机，从而唤醒整个系统。这一功能对于远程管理和节能应用非常有用。

8.5 硬件加速功能实现原理

• TCP/IP校验和卸载：在数据发送时，主CPU将数据块和协议头发送给LAN9514，但并不计算校验和。LAN9514在硬件层面，通过专用的逻辑电路快速计算出校验和，并将其插入到以太网帧中。在数据接收时，同样由硬件计算并验证校验和，如果校验和正确，则将数据块发送给主机，并向驱动程序报告校验和已验证。这极大地减轻了CPU的负担，尤其是在处理大量网络数据时。

• 大型发送卸载（LSO）：当主机需要发送一个非常大的数据包（如一个文件），且该数据包的大小超过了以太网帧的最大有效载荷（Maximum Transmission Unit, MTU）时，通常需要由CPU将该数据包分割成多个MTU大小的以太网帧。LSO功能使得这个分割任务由LAN9514的硬件完成。主机只需将整个大型数据包一次性发送给LAN9514，芯片的硬件逻辑会自动将其分割成多个符合MTU大小的帧，并逐一发送，从而节省了CPU的周期。

第九章：LAN9514的软件编程与驱动开发

9.1 Linux驱动详解

Linux驱动是理解LAN9514软件工作方式的最佳切入点。LAN9514的Linux驱动程序通常集成在内核中，位于drivers/net/usb/smsc95xx.c文件中。

9.1.1 驱动程序初始化

当LAN9514设备插入到Linux主机时，USB子系统会检测到新设备，并根据其VID/PID查找匹配的驱动程序。smsc95xx驱动程序会调用其probe函数进行初始化。

• USB设备配置：probe函数会配置USB设备，包括获取设备描述符、配置描述符等。

• 寄存器初始化：驱动程序会通过USB控制传输（Control Transfer）访问LAN9514的内部寄存器，进行初始化配置。这包括读取芯片ID、版本号，设置MAC地址，配置GPIO等。

• 网络接口注册：驱动程序会向Linux网络子系统注册一个新的网络接口（例如eth0）。这个网络接口提供了标准的API，允许用户空间应用程序通过套接字（sockets）进行网络通信。

• 中断处理：驱动程序会设置USB中断端点，用于接收来自LAN9514的中断通知，例如网络连接状态改变、唤醒事件等。

9.1.2 数据传输

数据传输通过USB批量传输（Bulk Transfer）进行。

• 数据发送：当网络协议栈（TCP/IP）需要发送数据时，它会调用驱动程序的ndo_start_xmit函数。驱动程序将数据包封装成USB批量传输请求（URB），并将其提交给USB核心。LAN9514接收到数据后，其内部的以太网MAC和PHY会将其发送到网络上。

• 数据接收：LAN9514从网络上接收到数据后，会将其封装成USB批量传输数据包，并将其发送给主机。驱动程序在接收到这些数据包后，会调用netif_rx函数将其提交给网络协议栈，进行后续处理。

9.2 USB集线器驱动

LAN9514内置的集线器功能由Linux USB子系统的集线器驱动程序（hub.c）处理。当LAN9514被识别为集线器时，USB核心会自动加载集线器驱动。该驱动程序会枚举LAN9514的四个下行端口，并为每个端口创建设备节点。当有USB设备插入到这些端口时，集线器驱动会检测到新的设备，并通知USB核心，从而加载相应设备的驱动程序。

9.3 固件编程工具

Microchip为LAN9514提供了一个名为LAN95xx EEPROM Programming Utility的工具。该工具可以在Windows或Linux环境下运行，通过USB接口对芯片的EEPROM或OTP内存进行编程。

• 功能：该工具可以读取和写入MAC地址、VID/PID、端口配置等参数。

• 操作：用户可以在图形界面中输入 desired 的值，然后点击“写入”按钮，工具会通过USB控制传输将数据写入芯片的存储器中。

对于大规模生产，通常会使用自动化脚本和工具来批量编程MAC地址。每个设备的MAC地址都应该是唯一的，因此需要一个专门的管理系统来生成和分配MAC地址，并确保每个芯片只被写入一次。

第十章：LAN9514的选型与替代方案

10.1 如何选择正确的LAN9514版本

LAN9514系列芯片有多种封装和版本，主要区别在于封装类型（QFN、LQFP）和一些微小的功能差异。在选型时，需要考虑以下几点：

• 封装：QFN封装体积更小，适合对空间要求严格的应用；LQFP封装引脚更多，通常更容易进行手工焊接和调试。

• 工作温度范围：如果应用于工业或车载环境，需要选择工业级或汽车级的版本，其工作温度范围更宽。

• 功能集成：有些版本的LAN9514可能省略了某些功能，例如USB集线器。在选型时，需要仔细查看产品手册，确保所选型号具备所需的所有功能。

10.2 LAN9514的替代方案

尽管LAN9514是一款优秀的产品，但在某些应用场景下，可能需要考虑其替代方案。

• 更高速度：如果需要千兆以太网，可以考虑Microchip的LAN7500或LAN7800系列芯片。这些芯片支持USB 3.0或USB 3.1接口，并提供千兆以太网功能，性能更强。

• 不同接口：如果主机端没有USB接口，或者需要更传统的接口，可以考虑使用PCIe或SDIO接口的以太网控制器。例如，Realtek的RTL8111系列是常见的PCIe千兆以太网控制器。

• 更低功耗：对于对功耗有极高要求的应用，可以考虑使用一些功耗更低的嵌入式以太网控制器，但可能需要牺牲一些功能或性能。

10.3 设计上的注意事项总结

在结束本文之前，再次强调几个设计上的重要注意事项：

• 电源设计：确保为芯片提供稳定、低噪声的电源，并做好去耦。

• 信号完整性：高速差分信号线（USB D+/D-和以太网）必须进行等长、平行走线，并控制好阻抗。

• ESD保护：在暴露在外的接口上添加ESD保护器件，以增强系统的可靠性。

• 固件配置：在生产阶段，必须确保每个设备的MAC地址被正确、唯一地编程到芯片中。

• 散热：LAN9514在高速工作时会产生热量，良好的散热设计是保证其长期稳定工作的关键。

通过全面理解和遵循上述指南，工程师可以有效地利用LAN9514的强大功能，设计出稳定、高效且成本优化的产品。LAN9514是一款经典的芯片，它将继续在各种嵌入式和工业应用中扮演重要的角色。
