LIS2DW12TR 超低功耗三轴加速度计：深入解析与应用指南

第一章：引言——感知世界，尽在掌握

在当今物联网（IoT）和可穿戴设备的飞速发展浪潮中，传感器技术扮演着至关重要的角色。其中，加速度计作为一种基础而又强大的运动传感器，被广泛应用于各种需要检测倾斜、震动、自由落体、活动跟踪等场景。STMicroelectronics（意法半导体）推出的 LIS2DW12TR 便是一款杰出的代表。它以其卓越的超低功耗、小巧的封装尺寸、高精度以及丰富的功能集，成为诸多便携式、电池供电设备的理想选择。本文将对 LIS2DW12TR 进行全方位的深入剖析，从其核心技术参数、工作原理、寄存器配置到实际应用案例，旨在为开发者提供一个详尽且实用的中文参考资料，帮助您充分利用其强大功能，为您的项目注入新的活力。

第二章：核心技术参数与特性

LIS2DW12TR 是一款采用先进 CMOS 工艺制造的 MEMS（微机电系统）传感器，专为对功耗有严苛要求的应用而设计。其主要技术参数和特性如下：

• 超低功耗设计： 这是 LIS2DW12TR 最突出的优势之一。在正常模式下，其电流消耗低至 50μA；在低功耗模式下，甚至可以降至 380nA。这种惊人的低功耗表现极大地延长了设备的电池续航时间，使其非常适合用于可穿戴健康监测设备、资产追踪器等长期运行的场景。

• 宽量程与高精度： 传感器提供 ±2g,±4g,±8g,±16g 四种可选的全量程范围，开发者可以根据具体应用需求灵活选择。高分辨率模式下，输出数据的分辨率高达 14 位，确保了对微小运动变化的精确捕捉。

• 丰富的工作模式： LIS2DW12TR 支持多种工作模式，包括 低功耗模式、正常模式 和 高分辨率模式。这些模式允许用户在功耗、噪声和数据分辨率之间进行权衡，以达到最佳的性能-功耗比。例如，在长时间待机状态下，可以选择超低功耗模式；在进行高精度运动分析时，则可切换至高分辨率模式。

• 内置智能功能： 为了减轻主控 MCU 的负担，LIS2DW12TR 集成了许多片上智能功能。这包括自由落体检测、唤醒（Wake-up）、6D/4D方向检测、单击/双击（Single/Double Tap）、活动/非活动状态（Activity/Inactivity） 等。这些功能能够自动在硬件层面完成，并在满足特定条件时触发中断，从而实现更高效、更智能的系统设计。

• 多种数据输出速率（ODR）： 传感器支持从 1.6Hz 到 1600Hz 的多种可编程 ODR，开发者可以根据应用场景（如慢速倾斜检测或高速震动分析）来选择合适的数据采样频率。

• I2C/SPI 数字接口： LIS2DW12TR 提供了两种标准的数字通信接口——I2C 和 SPI，这使得它能够轻松地与各种微控制器进行连接。用户可以根据自己的硬件设计偏好来选择合适的接口。

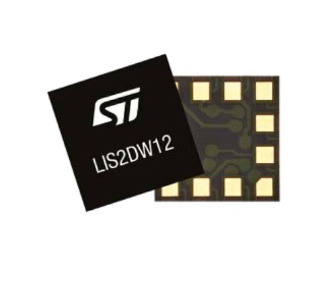

• 小巧的 LGA 封装： 传感器采用 2mm x 2mm x 0.7mm 的 LGA-12L 封装，体积非常小巧，非常适合空间受限的紧凑型设备。

第三章：工作原理与内部结构

LIS2DW12TR 的核心是一个三轴微机械加速度计。其工作原理基于 电容传感技术。在传感器内部，有一系列微小的梳状电极，其中一部分是固定的，另一部分则连接到可移动的质量块（Seismic Mass）。当外部有加速度作用于传感器时，根据牛顿第二定律 (F=ma)，质量块会发生位移。这个位移会导致固定电极和移动电极之间的距离发生变化，从而改变它们之间的电容。

传感器内部的 ASIC（专用集成电路）会精确地测量这些电容的变化，并将电容值转换为相应的电压信号。这个模拟电压信号经过内部的 ADC（模数转换器）转换成数字信号，最终通过 I2C 或 SPI 接口输出给外部的微控制器。由于有三个正交的轴（X、Y、Z），因此可以同时测量三个方向的加速度。

第四章：寄存器配置与功能详解

要充分利用 LIS2DW12TR 的功能，必须对其内部的寄存器进行正确的配置。下面是一些关键寄存器的功能介绍：

1. 控制寄存器 (CTRL_REG1, CTRL_REG2, CTRL_REG3, CTRL_REG4, CTRL_REG5, CTRL_REG6, CTRL_REG7)

• CTRL_REG1 (0x20h): 这个寄存器用于设置最基础的传感器工作参数，如 输出数据速率 (ODR) 和 低功耗模式使能。通过配置不同的位，可以实现在各种功耗和性能模式之间的切换。例如，设置LP_MODE位可以开启或关闭低功耗模式，而ODR位则用于选择数据输出频率。

• CTRL_REG2 (0x21h): 主要用于配置 自检功能 和 软件复位。自检功能可以用来验证传感器是否正常工作，软件复位则可以将所有寄存器恢复到默认值。

• CTRL_REG3 (0x22h): 这是一个非常重要的寄存器，用于配置 中断功能。通过设置I1_DRDY、I1_FTH、I1_6D等位，可以将不同的事件（如数据准备好、FIFO 满、6D方向检测）映射到中断引脚 INT1 或 INT2。

• CTRL_REG4 (0x23h): 用于配置 全量程范围 (FS) 和 高分辨率模式。通过FS位可以选择 ±2g,±4g,±8g,±16g 的量程，而HR位则用于开启或关闭高分辨率模式，影响数据的有效位数。

• CTRL_REG5 (0x24h): 主要用于配置 自检模式 和 I2C/SPI 接口相关设置。

• CTRL_REG6 (0x25h): 包含了 活动/非活动检测 的配置，以及一些其他的电源模式设置。

• CTRL_REG7 (0x26h): 提供了更多的控制选项，例如 高通滤波器 的使能和配置，以及 FIFO 模式 的设置。

2. 状态寄存器 (STATUS_REG)

• STATUS_REG (0x27h): 这个寄存器反映了传感器的当前状态。例如，XDA、YDA、ZDA 位会指示对应轴是否有新的数据准备好。INT_A 位则表示是否有中断事件发生。

3. 数据输出寄存器 (OUT_X_L, OUT_X_H, OUT_Y_L, OUT_Y_H, OUT_Z_L, OUT_Z_H)

• 这些寄存器用于存储加速度计在 X、Y、Z 三个轴上的测量结果。每个轴的数据由两个 8 位寄存器（低位和高位）组成，需要将它们组合起来才能得到完整的 14 位或 12 位数据。

4. 智能功能相关寄存器

• WAKE_UP_THS (0x30h): 用于设置 唤醒功能 的阈值。当加速度的绝对值变化超过这个阈值时，会触发唤醒中断。

• FREE_FALL (0x31h): 用于配置 自由落体检测 的参数，如阈值和持续时间。当所有三个轴的加速度值都低于设定的阈值并持续一定时间后，会触发自由落体中断。

• TAP_CFG (0x58h) & TAP_THS_X (0x59h) 等: 用于配置 单击/双击检测 的功能。这些寄存器可以设置敲击的阈值、持续时间等参数。

第五章：应用案例与设计考量

LIS2DW12TR 的超低功耗和丰富功能使其在众多领域都有广泛的应用。

应用案例：

• 可穿戴设备： 在智能手表、健身手环中，LIS2DW12TR 可以用于 计步、睡眠监测、姿态识别 和 活动量跟踪。其低功耗特性确保设备可以长时间佩戴而无需频繁充电。

• 资产追踪器： 在物流和仓储领域，追踪器需要长时间运行以监控包裹或设备的移动。LIS2DW12TR 的 唤醒功能 使得追踪器可以在静止时进入超低功耗模式，仅在检测到移动时才被唤醒并发送数据，极大地节省了电能。

• 工业自动化与设备监控： 可用于检测机械设备的 振动 和 倾斜，例如在建筑机械或机器人中，以确保其工作在安全范围内。

• 智能家居： 在智能门锁、安防系统中，可用于检测门的开关状态或异常震动，并触发报警。

• 医疗健康： 在便携式医疗设备中，可用于监测患者的活动状态、体位变化等，帮助医生进行远程诊断。

设计考量：

• 电源设计： LIS2DW12TR 的工作电压范围为 1.62V 到 3.6V。在设计电源时，需要确保提供稳定且在此范围内的电源电压。同时，为了最大限度地发挥其低功耗优势，应合理设计电源管理策略，利用其多种功耗模式。

• 布局布线： 传感器对 PCB 上的应力非常敏感，不当的布局和布线可能导致零偏（Zero-G Offset）漂移。应尽量将传感器放置在 PCB 上应力最小的位置，并确保其周围有足够的机械支撑。

• 软件驱动： 开发者需要根据自己的微控制器平台，编写或移植相应的 I2C/SPI 驱动程序，以正确地读写 LIS2DW12TR 的寄存器。同时，为了实现计步、姿态识别等复杂功能，还需要开发相应的算法来处理原始加速度数据。

• 中断处理： LIS2DW12TR 的中断功能是其核心优势之一。通过合理配置中断，可以实现事件驱动的系统设计，大大降低主控 MCU 的功耗。开发者需要编写中断服务程序（ISR）来响应传感器的中断事件。
