TLC272I 双路低功耗 CMOS 运算放大器

1. 概述与核心特性

TLC272I 是一款由德州仪器（Texas Instruments）公司生产的高性能、低功耗双路 CMOS 运算放大器。它采用了先进的 CMOS 技术制造，旨在为各种应用提供卓越的性能，特别是在电池供电和低功耗系统中。TLC272I 的设计兼顾了高输入阻抗、低输入偏置电流和宽广的电源电压范围等优点，使其成为众多精密模拟电路设计的理想选择。这款运算放大器具有两个独立的放大器单元，可以灵活地配置为电压跟随器、反相放大器、同相放大器、差分放大器以及各种滤波器和信号处理电路。

TLC272I 的核心优势在于其低功耗特性。它在保持优秀性能的同时，显著降低了静态电流消耗，这对于便携式设备和长时间工作的传感器系统至关重要。其典型静态电流仅为数百微安，这极大地延长了电池的使用寿命。此外，TLC272I 具备轨到轨输出摆幅能力，这意味着其输出电压可以非常接近电源电压轨，从而最大化了动态范围，特别是在单电源供电应用中。其高输入阻抗（典型值为10^12 Omega）和极低的输入偏置电流（典型值为1 pA）使其在处理高阻抗信号源时表现出色，例如用于 pH 传感器、光电二极管等。这些特性确保了输入信号的完整性，并最大程度地减少了因放大器输入端负载效应而产生的误差。

该器件还具有良好的温度稳定性。其参数在广泛的工业级温度范围内（-40°C 至 +85°C）都保持相对稳定，这使得它能够胜任各种严苛环境下的应用。TLC272I 的带宽和压摆率也得到了优化，使其能够处理中等频率的信号，而不会出现明显的失真。它在电源抑制比（PSRR）和共模抑制比（CMRR）方面也表现出色，有效抑制了电源噪声和共模干扰，提高了系统的抗干扰能力和信号质量。TLC272I 的封装形式多样，常见的有 SOIC、PDIP 和 VSSOP 等，方便用户根据具体的电路板空间和散热要求进行选择。总的来说，TLC272I 是一款功能全面、性能优异、功耗低、应用广泛的通用型双路运算放大器。

2. 引脚配置与功能描述

TLC272I 通常采用8引脚封装，常见的如 SOIC-8、PDIP-8 和 VSSOP-8。理解其引脚功能对于正确设计和连接电路至关重要。下面将详细描述每个引脚的功能及其在电路中的作用。

引脚配置图（以8引脚封装为例）

     +-----------+
VCC+ | 1       8 | VCC-
A-   | 2       7 | B-
A+   | 3       6 | B+
OUTA | 4       5 | OUTB
     +-----------+

请注意，上述引脚配置图仅为示意，实际引脚顺序可能因不同封装而异，但引脚功能是相同的。

引脚功能描述

• VCC+（引脚8）： 这是正电源输入引脚。TLC272I 的工作电压范围非常宽，可以从单电源的 4.4V 到双电源的 pm8V（即总电压16V）。建议在此引脚和地之间放置一个旁路电容，通常为 0.1 muF，以滤除电源噪声并提供稳定的电源。对于单电源应用，此引脚连接到正电源轨；对于双电源应用，则连接到正电源轨。

• VCC-（引脚1）： 这是负电源输入引脚。在双电源供电模式下，此引脚连接到负电源轨，例如 -5V。在单电源供电模式下，此引脚通常连接到地（GND）。请确保 VCC+ 和 VCC- 之间的电压差不超过最大额定值，以避免损坏器件。

• A-（引脚2）与 B-（引脚7）： 这两个引脚分别是两个放大器单元（A 和 B）的反相输入端。在标准配置中，输入信号通过电阻或直接连接到这些引脚，与同相输入端一起决定放大器的增益和工作模式。当输入信号通过反相输入端馈入时，输出信号将与输入信号反相。

• A+（引脚3）与 B+（引脚6）： 这两个引脚分别是两个放大器单元（A 和 B）的同相输入端。同相输入端通常用于接收输入信号，并与反相输入端的反馈网络共同决定放大器的功能。在电压跟随器配置中，同相输入端直接连接到输入信号，而反相输入端连接到输出端，形成100%的负反馈。

• OUTA（引脚4）与 OUTB（引脚5）： 这两个引脚分别是两个放大器单元（A 和 B）的输出端。TLC272I 具有轨到轨输出能力，其输出电压可以在接近 VCC- 到 VCC+ 的范围内摆动。这使得它在单电源应用中非常有用，可以最大化输出动态范围。输出端可以驱动一定的负载，但需要注意负载电阻和电容会影响其稳定性和压摆率。为了确保稳定工作，建议在输出端和地之间连接一个去耦电容，并注意输出负载电流不应超过最大额定值。

正确理解和连接这些引脚是成功使用 TLC272I 的第一步。例如，在设计一个反相放大器时，输入信号通过一个输入电阻连接到反相输入端，而同相输入端则连接到地。在设计一个同相放大器时，输入信号连接到同相输入端，而反相输入端则通过一个反馈电阻和另一个接地电阻形成反馈网络。对于单电源应用，VCC- 接地，所有输入信号和输出信号都必须偏置在 VCC+ 和 VCC-（地）之间，通常偏置在 VCC+/2 附近，以确保放大器正常工作并提供最大的动态范围。

3. 电气特性参数详解

TLC272I 的电气特性参数是评估其性能、选择其应用场景和进行电路设计的关键。下面将对一系列重要的电气参数进行详细解读，并解释它们对电路性能的影响。

3.1. 电源相关参数

• 电源电压范围 (VCC+ to VCC-)： TLC272I 可以在很宽的电源电压范围内工作，从单电源的 4.4V 到双电源的 pm8V（总电压16V）。宽电压范围使其可以兼容多种电源方案，无论是 5V 单电源的数字系统，还是 pm12V 的模拟系统。在选择电源电压时，需要注意输入和输出电压的范围不能超过电源轨。

• 静态电源电流 (ICC)： 这是衡量器件功耗的核心参数。TLC272I 的典型静态电源电流在无负载时约为 1.1 mA，这个值非常低。低静态电流使得它非常适合于电池供电的便携式设备，可以显著延长电池寿命。实际电流消耗会随负载、温度和工作频率而变化。

3.2. 输入特性参数

• 输入偏置电流 (IB)： TLC272I 采用 CMOS 工艺，其栅极是绝缘的，因此输入偏置电流极低，典型值仅为 1 pA。极低的输入偏置电流意味着放大器对输入信号源几乎没有负载效应，非常适合用于高阻抗信号源，如光电二极管、压电传感器和 pH 探头等。

• 输入失调电压 (VIO)： 这是指在没有输入信号时，为了使输出电压为零，需要在输入端施加的差分电压。TLC272I 的输入失调电压典型值在几毫伏到十几毫伏之间，具体取决于型号（如TLC272A、TLC272B）。对于精密应用，通常需要通过外部电阻或电位器进行失调电压的调整或使用零漂移（zero-drift）放大器。

• 输入失调电压温漂 (TCVIO)： 这个参数描述了输入失调电压随温度变化的程度。TLC272I 的失调电压温漂通常在几微伏每摄氏度（muV/°C）的量级，这个值越小，器件的温度稳定性越好。在宽温应用中，这个参数非常重要。

• 输入电压范围 (VICR)： TLC272I 的输入电压范围通常包括负电源轨，但不能超过正电源轨。对于单电源应用，输入电压可以从地（VCC-）到 VCC+-1.5V 左右。理解这个范围是防止输入信号饱和和确保放大器线性工作的前提。

3.3. 输出特性参数

• 输出电压摆幅 (VOM)： TLC272I 具有轨到轨输出能力，这意味着其输出电压可以非常接近电源电压轨。对于一个 5V 单电源供电的系统，其输出电压可以从几十毫伏到 4.9V 左右。这种特性最大化了动态范围，特别是在低电源电压应用中。

• 输出驱动能力 (IOUT)： 这是指放大器可以向负载提供的最大电流。TLC272I 的输出电流典型值在几十毫安到几百毫安之间，足以驱动大多数标准负载，如 LED 或小功率扬声器。但需要注意的是，过大的输出电流会引起芯片温升，并可能导致输出电压摆幅减小。

3.4. 动态特性参数

• 增益带宽积 (GBW)： 这是衡量放大器速度的重要参数。TLC272I 的增益带宽积典型值在 2.2 MHz 左右。增益带宽积表示开环增益为1时的工作频率，或当增益为10时，工作频率为220kHz。这个参数决定了放大器在不同增益下的可用带宽。

• 压摆率 (SR)： 压摆率是指输出电压变化的最大速率，通常以 V/mus 为单位。TLC272I 的压摆率典型值在 4.5 V/mus 左右。压摆率决定了放大器处理快速变化信号的能力。如果输入信号的变化速度超过了压摆率，输出波形就会出现失真，通常表现为三角波形或梯形波形。

• 开环增益 (AOL)： TLC272I 的开环增益非常高，典型值在 100 dB 以上。高开环增益是负反馈放大器能够精确工作的必要条件，它使得闭环增益主要由外部电阻网络决定，与放大器本身的特性关系不大。

3.5. 噪声与抑制参数

• 共模抑制比 (CMRR)： CMRR 衡量了放大器抑制共模信号的能力。TLC272I 的 CMRR 典型值在 80 dB 以上。高 CMRR 意味着放大器能够有效抑制同时出现在两个输入端的干扰信号，如电源噪声或地线噪声。

• 电源抑制比 (PSRR)： PSRR 衡量了放大器抑制电源电压波动对输出电压影响的能力。TLC272I 的 PSRR 典型值在 80 dB 以上。高 PSRR 使得放大器在电源电压不稳定的环境中也能保持稳定的性能。

4. 典型应用电路与设计示例

TLC272I 双路运算放大器因其出色的性能和灵活性，在各种模拟电路中得到了广泛应用。下面将介绍几个典型的应用电路，并详细解释其工作原理和设计要点。

4.1. 反相放大器 (Inverting Amplifier)

反相放大器是最基本的运算放大器应用之一。它将输入信号放大，并反转相位。

电路拓扑

• 输入信号 (Vin) 通过一个电阻 (Rin) 连接到反相输入端。

• 同相输入端连接到地（单电源时通常连接到 VCC/2 的偏置点）。

• 一个反馈电阻 (Rf) 连接在反相输入端和输出端之间。

工作原理

根据运算放大器的“虚短”和“虚断”原则，同相输入端和反相输入端的电压相等（V_+=V_−），且输入电流为零（I_in=0）。 由于同相输入端接地（或偏置到地），因此反相输入端也处于虚拟地电位。 流过 Rin 的电流 I_in=(V_in−V_−)/R_in=(V_in−0)/R_in=V_in/R_in。 由于输入电流为零，所有流过 Rin 的电流都必须流过反馈电阻 Rf。 流过 Rf 的电流 I_f=(V_−−V_out)/R_f=(0−V_out)/R_f=−V_out/R_f。 根据基尔霍夫电流定律，I_in=I_f，所以 V_in/R_in=−V_out/R_f。 由此得出输出电压与输入电压的关系：$V\_{out} = - (R\_f / R\_{in}) * V\_{in}$。 电路的增益为 A_v=V_out/V_in=−R_f/R_in。

设计要点

• 增益设置： 通过选择合适的 R_f 和 R_in 值来设置所需的增益。

• 输入阻抗： 该电路的输入阻抗由 R_in 决定，因此可以通过选择 R_in 来匹配信号源的阻抗。

• 带宽： 增益会影响电路的带宽。根据增益带宽积（GBW），BW=GBW/∣A_v∣。增益越高，带宽越窄。

• 偏置： 对于单电源供电，同相输入端不能直接接地。需要通过一个分压器（由两个电阻组成）将同相输入端偏置到 VCC/2，以确保输入和输出电压都在电源范围内。

4.2. 同相放大器 (Non-inverting Amplifier)

同相放大器将输入信号放大，并保持相位不变。

电路拓扑

• 输入信号 (Vin) 直接连接到同相输入端。

• 一个电阻 (R1) 连接在反相输入端和地之间。

• 一个反馈电阻 (R2) 连接在反相输入端和输出端之间。

工作原理

同样根据“虚短”和“虚断”原则，V_−=V_+=V_in。 流过 R1 的电流 I_1=(V_−−0)/R_1=V_in/R_1。 由于输入电流为零，I_1 也流过 R2。 输出电压是 $V\_{out} = V\_- + I\_1 * R\_2 = V\_{in} + (V\_{in} / R\_1) * R\_2 = V\_{in} * (1 + R\_2 / R\_1)$。 电路的增益为 A_v=V_out/V_in=1+R_2/R_1。

设计要点

• 增益设置： 通过选择合适的 R_1 和 R_2 来设置所需的增益。增益始终大于等于1。

• 输入阻抗： 该电路的输入阻抗非常高，理想情况下为无穷大，实际中取决于 TLC272I 的输入阻抗，因此对输入信号源几乎没有负载效应。

• 匹配电阻： 为了减小输入失调电流引起的误差，可以在同相输入端和地之间串联一个电阻，其阻值等于 R_1 和 R_2 的并联值。

4.3. 电压跟随器 (Voltage Follower)

电压跟随器是一种特殊的同相放大器，增益为1。它主要用作缓冲器，以隔离高阻抗信号源和低阻抗负载。

电路拓扑

• 输入信号 (Vin) 连接到同相输入端。

• 反相输入端直接连接到输出端，形成100%的负反馈。

工作原理

根据同相放大器的增益公式，A_v=1+R_2/R_1。当反相输入端直接连接到输出端时，R_1 趋近于无穷大，而 R_2 趋近于零，因此增益 A_v=1。输出电压 V_out 等于输入电压 V_in。

设计要点

• 缓冲作用： 电压跟随器具有极高的输入阻抗和极低的输出阻抗，能够有效地隔离信号源和负载，防止负载对信号源造成影响。

• 单电源应用： 在单电源供电下，可以用于将传感器等输出电压范围有限的信号，驱动到数字系统（如 ADC）的输入端，同时提供电平转换和缓冲。

5. 封装、热特性与可靠性

TLC272I 提供了多种封装形式，以满足不同的设计需求和应用环境。每种封装都有其特定的热特性和尺寸，对最终产品的集成度和可靠性有重要影响。

5.1. 封装类型

TLC272I 的常见封装包括：

• SOIC (Small Outline Integrated Circuit)： 8 引脚 SOIC 封装是一种表面贴装封装，体积小巧，适用于空间有限的电路板设计。它易于自动化焊接，是现代电子产品中最常用的封装之一。

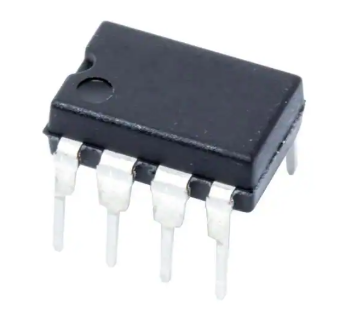

• PDIP (Plastic Dual In-line Package)： 8 引脚 PDIP 封装是一种通孔封装，引脚呈双排排列。这种封装易于手工焊接和在面包板上进行原型设计，常用于教学、实验和一些对尺寸不敏感的工业应用。

• VSSOP (Very Thin Shrink Small Outline Package)： 8 引脚 VSSOP 封装比 SOIC 封装更小、更薄，适用于对高度和面积都有严格要求的微型化产品。

• TSSOP (Thin Shrink Small Outline Package)： 同样是小尺寸的表面贴装封装，常用于高密度电路板设计。

每种封装都有其特定的尺寸、引脚间距和热阻。在选择封装时，需要综合考虑电路板空间、焊接工艺、散热需求和成本。

5.2. 热特性

所有半导体器件在工作时都会产生热量，运算放大器也不例外。TLC272I 的热特性主要由其功耗和封装热阻决定。

• 功耗 (PD)： 运算放大器的功耗主要来自两部分：静态功耗（由静态电流决定）和动态功耗（由输出电流和负载决定）。功耗的计算公式为 $P\_D = P\_{static} + P\_{dynamic} = (V\_{CC+} - V\_{CC-}) * I\_{CC} + sum(I\_{out} * V\_{out})$。

• 热阻 (theta_JA)： 热阻是衡量封装散热能力的参数，单位是 °C/W。它表示每瓦特功耗下，器件结温相对于环境温度的升高值。热阻越小，散热能力越好。不同封装的热阻差异很大，例如，SOIC 封装的热阻通常高于 PDIP 封装，因为 SOIC 封装的表面积较小。

• 结温 (T_J)： 结温是半导体芯片内部的实际温度。为了确保器件的可靠性，结温必须始终低于最大额定值（通常为 150°C）。结温的计算公式为 $T\_J = T\_A + P\_D * heta\_{JA}$，其中 T_A 是环境温度。

在设计电路时，如果预计功耗较高（例如，驱动低阻抗负载），则需要特别注意散热问题。可以通过选择具有更低热阻的封装，或在 PCB 设计中增加散热铜箔来帮助散热。

5.3. 可靠性

TLC272I 的可靠性由其制造工艺、封装和应用条件共同决定。德州仪器公司在制造过程中进行了严格的质量控制和测试，以确保器件的长期稳定性。

• ESD 防护： TLC272I 内部集成了静电放电（ESD）保护电路，可以抵抗一定程度的静电冲击，但仍建议在处理时采取防静电措施，如佩戴防静电腕带。

• 闩锁 (Latch-up)： CMOS 器件存在闩锁效应的风险，即在某些条件下（如过压或输入电流注入），器件内部的寄生 SCR 结构会被触发，导致电源短路，进而损坏器件。TLC272I 在设计上已经进行了优化以增强其抗闩锁能力，但仍应避免在超出额定值的条件下使用。

• 工作温度范围： TLC272I 有工业级（-40°C 至 +85°C）和扩展工业级（-40°C 至 +125°C）等版本。在设计时，应确保器件在整个工作温度范围内都能满足性能要求。

6. 单电源供电与轨到轨特性

在许多现代电子设计中，特别是在电池供电和与微控制器（MCU）接口的应用中，单电源供电已经成为主流。TLC272I 的设计正是为了适应这种趋势，其单电源供电能力和轨到轨输出特性使其在该领域具有独特的优势。

6.1. 单电源供电的工作原理

在单电源供电模式下，负电源引脚（VCC-）通常连接到地（GND），正电源引脚（VCC+）连接到正电源轨（例如 +5V）。这种配置使得所有的信号电压都必须在 0V 到 +5V 的范围内。

然而，传统的运算放大器通常需要双电源供电，其输入和输出电压围绕 0V 对称摆动。如果直接在单电源下使用，输入信号必须偏置到 VCC/2，否则当输入信号为负时，放大器将无法正常工作，因为其输入端无法处理低于 VCC- 的电压。

TLC272I 采用 CMOS 输入级，其输入共模电压范围通常可以扩展到 VCC-，但并不能完全摆动到 VCC+。因此，在单电源应用中，为了确保信号的完整性，通常需要通过电阻分压器或外部偏置电路，将输入信号偏置到一个合适的直流电平，通常是 VCC/2。这个偏置电平可以确保输入信号的整个摆幅都在放大器的有效输入范围内。

偏置电路示例

一个简单的偏置电路包括两个电阻（R1 和 R2）和一个电容（C1）。R1 和 R2 形成一个分压器，将 VCC+ 分压到 VCC/2，然后通过一个电容 C1 耦合到运算放大器的同相输入端。电容 C1 隔离了直流偏置电压，只让交流信号通过，确保了放大器可以正常放大交流信号，而不会受到直流偏置的干扰。

6.2. 轨到轨输出特性

“轨到轨” (Rail-to-Rail) 是指输出电压可以摆动到非常接近电源电压轨（VCC+ 和 VCC-）。对于 TLC272I，这意味着其输出电压可以从几十毫伏到 VCC+-几十毫伏的范围内变化。

轨到轨输出的优势

1. 最大化动态范围： 在低电源电压应用中，轨到轨输出能力尤为重要。例如，在一个 3.3V 的系统中，如果输出只能摆动到 1V 到 2.5V，则动态范围非常有限。而轨到轨输出可以提供几乎 3.3V 的动态范围，极大地提高了信号处理的精度和分辨率。

2. 简化电路设计： 轨到轨输出消除了对复杂输出缓冲级或电平转换电路的需求，可以直接驱动需要全摆幅信号的下游器件，如 ADC 或微控制器的 GPIO 引脚。

3. 驱动低阻抗负载： 即使在输出接近电源轨时，轨到轨输出级仍能保持一定的驱动能力，这使得它能够直接驱动某些低阻抗负载。

7. 噪声与干扰抑制

在精密模拟电路设计中，噪声是一个无法回避的问题。TLC272I 在设计上充分考虑了噪声抑制，其参数如 CMRR 和 PSRR 都是衡量其抗干扰能力的重要指标。

7.1. 噪声源与分类

运算放大器中的噪声主要分为内部噪声和外部噪声。

• 内部噪声： 内部噪声是器件本身固有的，主要包括：

• 热噪声 (Johnson-Nyquist noise)： 由电阻中的电子热运动引起，与温度、电阻值和带宽成正比。

• 散粒噪声 (Shot noise)： 由半导体 PN 结中的载流子随机运动引起，与直流电流有关。

• 1/f 噪声 (Flicker noise)： 在低频段占主导地位，其噪声功率谱密度与频率成反比。TLC272I 作为一款通用型运放，其 1/f 噪声通常在 10 Hz 以下比较明显。

• 外部噪声： 外部噪声来自电路外部环境，如电源噪声、电磁干扰 (EMI) 和地线噪声。

7.2. 噪声抑制措施

• 共模抑制比 (CMRR)： CMRR 是衡量放大器抑制两个输入端同时出现的共模电压的能力。理想的运算放大器对共模电压的放大率为零。TLC272I 的高 CMRR 意味着它能够有效地抑制外部电磁干扰或地线噪声对信号的影响。

• 设计建议： 为了充分利用高 CMRR 特性，应确保两个输入端的信号路径尽量匹配，以减小共模电压转换为差模电压的风险。例如，在差分放大器设计中，应使用匹配良好的电阻网络。

• 电源抑制比 (PSRR)： PSRR 衡量了电源电压波动对输出电压的影响。高 PSRR 意味着即使电源电压存在纹波或噪声，TLC272I 也能保持输出电压的稳定。

• 设计建议： 在电源引脚处放置旁路电容是提高 PSRR 的最有效方法之一。通常建议使用一个 0.1 muF 的陶瓷电容和一个 10 muF 的电解电容并联，以滤除不同频率的电源噪声。此外，使用低噪声、稳压电源也能从源头减少电源噪声。

• 布局与布线：

• 地线： 在高频和低噪声电路中，地线布局至关重要。应采用星形接地或地平面（ground plane）来减小地线噪声和共模干扰。

• 信号线： 敏感的输入信号线应尽量短，并远离高频、大电流的走线。可以通过在信号线两侧布设地线来提供屏蔽。

• 电源旁路电容： 旁路电容应尽量靠近 TLC272I 的电源引脚放置，以最大限度地减小电源引线电感。

通过综合考虑这些噪声源和抑制措施，可以利用 TLC272I 搭建出高性能、低噪声的模拟电路，确保信号的准确性和系统的可靠性。

8. 瞬态响应与稳定性分析

在设计运算放大器电路时，除了稳态性能，其瞬态响应和稳定性也至关重要。一个不稳定的放大器可能会出现自激振荡，导致输出波形失真甚至无法工作。TLC272I 的内部补偿使其在大多数应用中都保持稳定，但对于某些特殊配置，仍需进行稳定性分析和补偿。

8.1. 态响应参数

• 压摆率 (Slew Rate)： 压摆率是输出电压能达到的最大变化速率，单位是 V/mus。它限制了放大器对大信号、高频率信号的响应速度。如果输入信号的变化率超过了压摆率，输出就会出现斜率限制失真，即输出波形变成一个斜坡。

• 建立时间 (Settling Time)： 建立时间是指输出电压从阶跃输入开始，到最终稳定在目标值某个百分比（如 0.1% 或 0.01%）所需的时间。建立时间是衡量放大器响应速度和精度的综合指标。

8.2. 稳定性分析

运算放大器的稳定性由其开环增益-频率特性和负反馈网络共同决定。

• 相位裕度 (Phase Margin)： 相位裕度是衡量放大器稳定性的关键参数。它是在开环增益为1（0dB）时，开环相位与-180°之间的差值。一般来说，为了确保良好的稳定性，相位裕度应大于 45°，理想情况下为 60°。

• 增益裕度 (Gain Margin)： 增益裕度是在开环相位为 -180° 时，开环增益与 0dB 之间的差值。增益裕度应大于 6dB，以确保放大器不会自激振荡。

8.3. 稳定性的潜在问题与解决方法

• 容性负载： 运算放大器的输出通常具有一定的输出阻抗。当连接容性负载（如长的电缆或大的旁路电容）时，输出阻抗和负载电容会形成一个额外的极点，降低相位裕度，可能导致自激振荡。

• 解决方法： 可以在输出端串联一个小电阻（通常为 10 Omega 到 100 Omega），再将容性负载连接到这个电阻之后。这个电阻可以在高频下隔离容性负载，提高稳定性。

• 输入电容： 在反相放大器配置中，反馈电阻 Rf 和 TLC272I 输入端的寄生电容会形成一个极点，同样可能导致不稳定性。

• 解决方法： 可以在反馈电阻 Rf 上并联一个小的电容（通常为几皮法到几十皮法），以在高频下提供额外的反馈路径，增加相位裕度。

• PCB 布局： 不合理的 PCB 布局也可能导致不稳定性。例如，过长的走线会产生寄生电感和电容，影响电路的高频响应。

• 解决方法： 信号走线应尽量短，特别是在高增益、高频电路中。电源旁路电容应紧邻芯片引脚放置。

TLC272I 的内部补偿使其在单位增益下也能够稳定工作。然而，当增益较高时，或者当存在容性负载、寄生电容等因素时，仍然需要进行稳定性分析和额外的补偿措施。

9. 故障排除与注意事项

在使用 TLC272I 进行电路设计和调试时，可能会遇到各种问题。本节将列举一些常见的故障现象、可能的原因以及相应的解决方法，并提供一些使用注意事项。

9.1. 常见故障与排除

• 问题：输出电压不正确或饱和在电源轨。

• 可能原因：

• 解决方法：

1. 使用示波器或万用表测量输入信号和偏置电压，确保它们在有效范围内。

2. 对于精密应用，可以考虑使用失调电压更低的型号，或通过外部电位器进行失调电压调整。

3. 检查电源，并在电源引脚处增加旁路电容。

4. 仔细核对电路图和 PCB 布局，修正接线错误。

1. 输入信号超出共模输入范围： 检查输入信号电压是否在 TLC272I 的有效输入范围内。对于单电源供电，确保输入信号经过了正确的偏置。

2. 输入失调电压过大： 输入失调电压可能导致输出电压偏离预期的值，特别是在高增益应用中。

3. 电源电压不正确或不稳： 检查电源电压是否在规定的范围内，并确保电源引脚处有有效的旁路电容。

4. 电路连接错误： 检查引脚连接是否正确，如反相和同相输入端是否接反。

• 问题：输出波形失真或自激振荡。

• 可能原因：

• 解决方法：

1. 在输出端串联一个隔离电阻。

2. 优化 PCB 布局，缩短走线，采用地平面。

3. 在反馈电阻上并联一个小电容进行补偿。

4. 检查电源，并增加电源旁路电容。

1. 容性负载： 输出端连接了大的电容负载。

2. PCB 布局不当： 存在过长的走线、地线环路或寄生电容。

3. 不当的反馈网络： 反馈电阻和输入电容形成的极点导致相位裕度不足。

4. 电源噪声： 电源噪声通过 PSRR 耦合到输出端，导致输出振荡。

• 问题：TLC272I 过热。

• 可能原因：

• 解决方法：

1. 检查负载阻抗，如果需要驱动低阻抗负载，考虑使用具有更高输出电流能力的运放，或在输出端串联限流电阻。

2. 检查电路板，排除短路故障。

1. 驱动低阻抗负载： 输出电流过大，导致功耗增加。

2. 短路： 输出端意外短路到地或电源。

9.2. 使用注意事项

1. 电源： 始终确保电源电压在规定的范围内，并在电源引脚处放置适当的旁路电容。

2. 输入保护： 尽管 TLC272I 具有 ESD 保护，但仍应避免输入电压超过电源轨。在某些应用中，可以增加肖特基二极管或其他保护电路来限制输入电压。

3. 接地： 良好的接地是确保电路正常工作的关键。应采用星形接地或地平面，将模拟地和数字地分开，以减小地线噪声。

4. 布局： 遵循良好的 PCB 布局实践，将敏感的模拟电路与高频、大电流的数字电路隔离开来。

10. 产品型号与选型指南

TLC272I 属于 TLC27x 系列，该系列提供了多种型号，以满足不同的性能和功耗需求。了解不同型号之间的差异，可以帮助您选择最适合特定应用的器件。

10.1. TLC27x 系列型号对比

TLC27x 系列主要包括 TLC271、TLC272 和 TLC274，它们分别代表单路、双路和四路运算放大器。此外，每个型号还根据输入失调电压的不同，分为 A、B 和无后缀版本。

• TLC271： 单路运算放大器，适用于需要单个放大器的应用。

• TLC272： 双路运算放大器，本文主要介绍的型号。它集成了两个独立的放大器单元，可以灵活地用于各种双通道或多级放大电路。

• TLC274： 四路运算放大器，集成了四个独立的放大器单元，非常适合高密度、多通道的信号处理应用，可以节省电路板空间。

后缀版本差异：

• TLC27x (无后缀)： 标准版本，具有典型的电气特性。

• TLC27xA： 精密版本，具有更低的输入失调电压（VIO），例如 VIO 典型值为 1 mV。

• TLC27xB： 高精度版本，具有最低的输入失调电压，例如 VIO 典型值为 0.5 mV。

10.2. 选型指南

在选择 TLC272I 系列中的具体型号时，应考虑以下几个关键因素：

• 功耗： 如果您的应用是电池供电的，功耗是首要考虑因素。TLC27x 系列的低功耗特性使其非常适合这类应用。

• 通道数： 根据您的设计需求，选择单路（TLC271）、双路（TLC272）或四路（TLC274）版本。

• 精度要求：

• 如果您的应用对直流精度要求不高，或者您有能力进行失调电压校准，标准版本的 TLC272 即可满足需求。

• 如果您的应用对直流精度有较高要求，例如用于精密数据采集、传感器接口等，建议选择 TLC272A 或 TLC272B 版本，以获得更低的输入失调电压和温漂。

• 工作温度范围： 根据您的应用环境，选择工业级（-40°C 至 +85°C）或扩展工业级（-40°C 至 +125°C）的版本。

• 封装： 根据电路板空间和焊接工艺，选择 SOIC、PDIP 或 VSSOP 等不同封装。

通过综合评估这些因素，您可以选择出最适合您应用的 TLC272I 系列产品，从而在性能、成本和设计难度之间取得最佳平衡。

11. 总结

TLC272I 作为一款经典的双路低功耗 CMOS 运算放大器，凭借其高输入阻抗、低输入偏置电流、宽电源电压范围和轨到轨输出等核心优势，在各种模拟信号处理应用中发挥着重要作用。它不仅适用于传统的精密放大、滤波器和信号调理电路，更在现代低功耗、便携式和电池供电系统中展现出独特的价值。

本文详细解析了 TLC272I 的各项电气特性参数，并结合典型的应用电路，如反相放大器、同相放大器和电压跟随器，深入探讨了其工作原理和设计要点。同时，还涵盖了封装、热特性、单电源供电、轨到轨输出、噪声与干扰抑制以及故障排除等多个方面，为工程师在实际设计和调试过程中提供了全面的参考。

TLC272I 的出色性能使其能够胜任从简单的缓冲器到复杂的有源滤波器等多种任务。在设计使用时，通过合理选择型号、优化电路布局、并采取有效的噪声抑制和稳定性补偿措施，可以充分发挥其潜力，搭建出稳定可靠、性能卓越的模拟电路。
