RTL8812BU-CG 芯片深度解析：从技术规格到应用实践

RTL8812BU-CG 是 Realtek（瑞昱）公司推出的一款高性能双频 Wi-Fi 解决方案，其集成度高、功耗低、传输速率快，被广泛应用于各类无线网络设备中。作为一款面向消费级和工业级市场的明星产品，它凭借出色的性能和稳定的表现，赢得了众多设备制造商和终端用户的青睐。本文将从多个维度对 RTL8812BU-CG 芯片进行深入剖析，旨在为硬件工程师、软件开发者以及技术爱好者提供全面的参考信息。

一、核心技术规格与架构概览

RTL8812BU-CG 是一款高度集成的单芯片解决方案，集成了 MAC（Media Access Control）、Baseband（基带）、RF（射频）、以及 PA（功率放大器） 和 LNA（低噪声放大器） 等关键功能。其核心特点是支持 IEEE 802.11ac 标准，能够同时在 2.4GHz 和 5GHz 两个频段工作，并向下兼容 IEEE 802.11a/b/g/n 等旧有标准。这种双频设计极大地提升了无线网络的灵活性和抗干扰能力。

主要技术参数如下：

• 无线标准支持： 支持 IEEE 802.11a/b/g/n/ac。

• 频段支持： 支持 2.4GHz 和 5GHz 双频段。

• 传输速率：

• 在 2.4GHz 频段，支持 802.11n 协议，最高可达 300Mbps（采用 2T2R MIMO 技术）。

• 在 5GHz 频段，支持 802.11ac 协议，最高可达 867Mbps（采用 2T2R MIMO 技术）。

• 因此，理论上的总传输速率可达 1167Mbps（AC1200 级别）。

• MIMO 技术： 支持 2T2R MIMO（Multiple-Input Multiple-Output），即双发双收，通过多天线技术显著提升无线网络的吞吐量和覆盖范围。

• 接口类型： 采用 USB 2.0 接口，易于与各类主机设备连接。

• 调制方式： 支持 BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM 等多种调制方式，以适应不同的信道环境。

• 安全机制： 内置多种加密和认证机制，包括 WPA/WPA2-PSK, WPA/WPA2-Enterprise, WEP, EAP 等，确保数据传输的安全性。

• 尺寸与封装： QFN 封装，尺寸紧凑，便于集成到各种小型设备中。

RTL8812BU-CG 的内部架构设计精巧，将复杂的无线通信功能集成在一个小巧的芯片中。它包含一个数字基带处理器，负责信号的调制解调和数据处理；一个高性能的射频收发器，负责将基带信号转换为射频信号并发送出去，以及接收射频信号并转换回基带信号；此外，还集成了功率放大器和低噪声放大器，用于增强信号的发射功率和接收灵敏度，从而提升通信距离和稳定性。这种高度集成的设计不仅降低了硬件成本，也简化了外围电路设计，缩短了产品开发周期。

二、应用领域与市场产品分析

RTL8812BU-CG 芯片凭借其卓越的性能和灵活性，被广泛应用于以下多个领域：

1. USB 无线网卡这是 RTL8812BU-CG 最常见的应用形式。市场上大量的 AC1200 级别的 USB 无线网卡都采用了这款芯片。这类产品主要面向台式机、笔记本电脑等设备，用户可以通过一个简单的 USB 接口，为设备提供高速、稳定的双频 Wi-Fi 连接，特别适合需要连接 5G 频段以获得更高速度和更低延迟的用户。

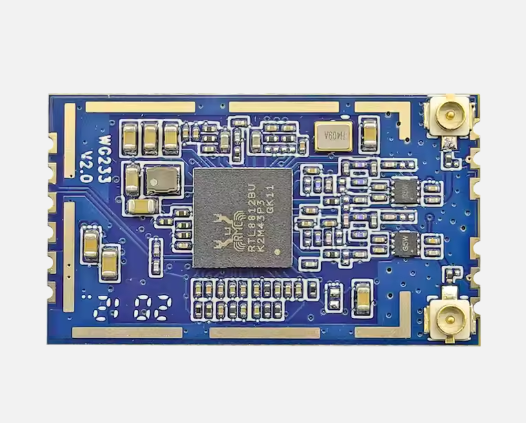

2. 嵌入式系统与物联网设备在工业控制、智能家居、安防监控等领域，嵌入式系统对无线通信模块的需求日益增长。RTL8812BU-CG 可以作为独立的模块（如 USB Wi-Fi 模块）集成到这些设备中，为设备提供无线联网能力。由于其功耗相对较低，也适用于一些对功耗敏感的物联网（IoT）设备。

3. 智能电视与机顶盒越来越多的智能电视和网络机顶盒内置了 Wi-Fi 功能，以便用户能够方便地在线观看高清视频、浏览网页等。RTL8812BU-CG 能够提供稳定的双频 Wi-Fi 连接，满足高清视频流传输所需的带宽要求，有效避免了因 Wi-Fi 信号拥堵而导致的卡顿问题。

4. 车载娱乐系统在现代汽车中，车载娱乐系统已经成为标配。通过集成 RTL8812BU-CG 芯片，车载系统可以实现 Wi-Fi 热点功能，让乘客能够连接互联网；或者作为客户端，连接外部 Wi-Fi 网络进行数据同步或软件更新。

5. 其他消费电子产品例如，游戏机、投影仪、网络存储设备（NAS）等，都可能采用这款芯片来提供无线网络连接。其高速率和大带宽的特性，对于游戏串流、高清视频播放和大数据传输等场景至关重要。

三、硬件设计与开发要点

在基于 RTL8812BU-CG 芯片进行产品开发时，硬件设计是至关重要的一环。一个优秀的设计能够充分发挥芯片的性能，确保产品的稳定性和可靠性。

1. 电源设计RTL8812BU-CG 芯片对供电质量要求较高。建议使用低噪声、高稳定性的 LDO（低压差线性稳压器）或 DC-DC 转换器为芯片供电。确保电源电压稳定，且能够提供足够的电流。在 PCB 设计中，要特别注意电源线的走线，尽量加宽，并靠近芯片放置足够的滤波电容，以减少电源噪声对射频性能的影响。

2. 射频电路与天线设计这是无线产品设计的核心。RTL8812BU-CG 支持双频段，需要为 2.4GHz 和 5GHz 分别设计或选择合适的天线。由于支持 2T2R MIMO，因此需要设计两路独立的射频链路，并连接两根天线。天线的选择、布局和阻抗匹配都至关重要。

• 天线类型： 可以选择 PCB 板载天线、IPEX 接口外接天线或陶瓷天线。

• 天线布局： 两根天线之间应保持足够的距离（建议大于一个波长），以减少天线间的耦合干扰，最大化 MIMO 性能。

• 阻抗匹配： 射频链路从芯片引脚到天线馈点，整个路径的特性阻抗都应保持在 50Ω。在 PCB 设计中，需要使用微带线或带状线来控制阻抗，并在射频前端加入 π 型匹配电路，以便在调试阶段进行微调。

3. PCB 布局与走线

• 射频区域： 射频部分应尽量靠近芯片，且与其他数字电路区域进行隔离，避免数字信号对射频信号的干扰。射频走线应尽量短且平滑，避免直角弯曲。

• 接地： 良好的接地是确保射频性能的关键。射频区域应有完整的地平面，并通过大量的过孔与芯片的 GND 引脚连接，以提供低阻抗的接地路径。

• USB 接口： USB 差分信号线（D+ 和 D-）应进行等长、等宽走线，并尽量远离其他信号线，以确保信号完整性。

四、软件驱动与开发支持

RTL8812BU-CG 的软件支持主要集中在驱动程序上。Realtek 为其提供了适用于多种操作系统的驱动，包括 Windows、Linux、macOS 等。

1. Windows 驱动Realtek 提供了官方的 Windows 驱动程序，支持从 Windows 7 到最新的 Windows 11 操作系统。这些驱动通常以安装包的形式提供，用户只需运行安装程序即可完成安装。对于设备制造商，Realtek 也提供相应的 SDK 和开发文档，方便进行驱动定制和集成。

2. Linux 驱动在 Linux 生态系统中，RTL8812BU-CG 的驱动支持相对复杂一些。大多数主流的 Linux 发行版（如 Ubuntu、Debian 等）内核中不直接包含该芯片的驱动。因此，用户通常需要从 Realtek 官网或 GitHub 等代码托管平台下载驱动源码，然后进行手动编译和安装。

• 驱动源码： 常见的 Linux 驱动源码包名为 rtl8812bu 或 rtl88x2bu。

• 编译过程： 通常需要安装一些必要的编译工具（如 gcc, make, kernel-headers），然后通过 make 命令编译驱动模块，再使用 insmod 或 modprobe 加载到内核中。

• 社区支持： 存在一个活跃的开源社区为这款芯片维护和更新 Linux 驱动，提供了对不同内核版本的支持和 Bug 修复。

3. macOS 驱动对于 macOS 用户，官方驱动支持相对较少。通常需要依赖第三方开发者提供的驱动程序。这些驱动通常需要通过特定的工具（如 Kext Installer）进行安装，并可能受到 macOS 系统更新的影响。

4. 驱动功能与管理除了基本的连接功能，驱动程序还提供了许多高级功能，例如：

• AP 模式： 允许设备作为无线热点（Access Point）使用，将有线网络转换为无线网络。

• Wi-Fi Direct： 允许设备之间直接进行无线连接，无需通过无线路由器。

• WPS（Wi-Fi Protected Setup）： 简化了无线网络的安全配置过程。

五、市场竞争与技术展望

RTL8812BU-CG 芯片在市场上并非没有竞争对手。同级别的芯片，如博通、联发科等厂商也推出了类似的产品。然而，RTL8812BU-CG 凭借其较高的性价比和 Realtek 在驱动支持方面的优势，在市场上占据了重要的地位。

技术展望： 随着 Wi-Fi 技术的不断演进，802.11ax（Wi-Fi 6） 甚至更先进的 802.11be（Wi-Fi 7） 标准正在逐步普及。未来的 Wi-Fi 芯片将提供更高的传输速率、更低的延迟、更强的多设备并发能力。RTL8812BU-CG 作为一款 802.11ac 芯片，虽然在速度上不及最新的标准，但其稳定的性能和广泛的应用基础，在未来很长一段时间内仍然具有很强的生命力，特别是在对成本和性能有均衡要求的消费电子产品中。Realtek 也在持续推出新的芯片产品，以适应不断变化的市场需求和技术趋势。

总结

RTL8812BU-CG 芯片是一款功能强大、应用广泛的双频 Wi-Fi 解决方案。通过深入了解其核心技术规格、应用场景、硬件设计要点和软件支持，我们可以更好地利用这款芯片来开发各种创新的无线产品。无论是在消费电子、物联网还是工业领域，RTL8812BU-CG 都以其稳定的性能和优异的性价比，为无线连接提供了可靠的保障。
