BC807-25 晶体管的详细技术资料

BC807-25 是一款常用的通用型 PNP 双极结型晶体管 (Bipolar Junction Transistor, BJT)，以其优异的性能、小巧的封装和广泛的应用领域而备受工程师青睐。本文将深入探讨 BC807-25 的各项技术参数、工作原理、主要应用、封装形式及与其他型号的差异，旨在为读者提供一份全面、详尽的中文资料。

一、 BC807-25 的基本介绍与核心特性

BC807-25 是一款采用 SOT-23 封装的硅 PNP 型晶体管。它属于 BC807 系列中的一员，该系列还包括 BC807-16 和 BC807-40 等不同增益等级的型号。其中，后缀 -25 代表其 直流电流增益 (hFE) 的一个特定范围，通常在 160 至 250 之间，这使其特别适合需要中等至高增益的应用场景。

该晶体管的核心特性包括：

• PNP 型结构：与 NPN 晶体管不同，PNP 晶体管的基极电流为负，发射极电流为正，集电极电流为负。这意味着在正常工作时，电流从发射极流入，从基极和集电极流出。

• 小信号特性：BC807-25 具有出色的开关速度和高频特性，能够处理频率较高的信号。

• 低功耗：由于其设计优化，它在低功耗应用中表现出色，有助于延长电池供电设备的续航时间。

• 宽温度范围：该晶体管能在较宽的环境温度范围内稳定工作，通常为 -55°C 至 +150°C，这使其在各种恶劣环境下都能可靠运行。

• SOT-23 封装：这是一种表面贴装技术 (Surface Mount Technology, SMT) 封装，体积小巧，易于自动化生产，广泛应用于紧凑型电子设备中。

二、 BC807-25 的主要电学参数详解

理解 BC807-25 的电学参数是正确使用它的前提。以下是对其关键参数的详细解读：

1. 绝对最大额定值 (Absolute Maximum Ratings)这些参数是器件能够承受的极限值，任何时刻都不能超过这些值，否则将导致器件永久性损坏。

• 集电极-发射极电压 (Vceo)：通常为 -45V。这是在基极开路（I_B = 0）时，集电极和发射极之间所能承受的最大反向电压。

• 集电极-基极电压 (Vcbo)：通常为 -50V。这是在发射极开路（I_E = 0）时，集电极和基极之间所能承受的最大反向电压。

• 发射极-基极电压 (Vebo)：通常为 -5V。这是在集电极开路（I_C = 0）时，发射极和基极之间所能承受的最大反向电压。

• 集电极电流 (Ic)：通常为 -500mA。这是集电极所能通过的最大电流。

• 功耗 (Ptot)：通常为 350mW (在环境温度为 25°C 时)。该值表示晶体管在工作时所能耗散的最大功率。过高的功耗会导致温度升高，进而影响器件性能甚至损坏。

2. 电气特性 (Electrical Characteristics)这些参数描述了晶体管在特定工作条件下的性能表现。

• 直流电流增益 (hFE)：BC807-25 的 hFE 范围为 160 至 250，测试条件通常为 Vce = -1V，Ic = -100mA。这个参数决定了基极电流对集电极电流的控制能力，hFE 越大，所需的基极电流就越小。

• 集电极-发射极饱和电压 (Vce(sat))：通常为 -0.7V（在 Ic = -500mA, I_B = -50mA 时）。这个参数表示晶体管在饱和导通状态下，集电极和发射极之间的压降。Vce(sat) 越小，器件的导通损耗越低。

• 基极-发射极饱和电压 (Vbe(sat))：通常为 -1.2V（在 Ic = -500mA, I_B = -50mA 时）。这是晶体管饱和导通时基极与发射极之间的压降。

• 集电极截止电流 (Iceo)：通常小于 -100nA（在 Vce = -45V, I_B = 0 时）。这个参数表示当晶体管截止时，集电极和发射极之间的漏电流，该值越小，晶体管的关断性能越好。

• 跨导 (g_m)：表示晶体管输入和输出之间的关系，即集电极电流变化与基极-发射极电压变化的比值。虽然在数据手册中不直接列出，但它是评估晶体管放大能力的重要指标。

三、 BC807-25 的封装形式与引脚定义

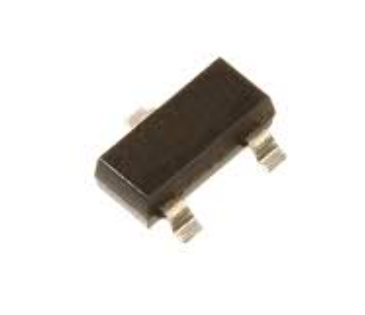

BC807-25 采用 SOT-23 封装，这是一种三引脚的表面贴装封装，其尺寸小巧，广泛应用于各种便携式和小型化电子产品中。

SOT-23 封装的引脚定义：

• 引脚 1：基极 (Base, B)。控制晶体管导通和截止的输入端。

• 引脚 2：发射极 (Emitter, E)。电流的主要流出端。

• 引脚 3：集电极 (Collector, C)。电流的主要流入端。

在 PCB 设计中，正确识别引脚非常重要。通常，在 SOT-23 封装上有一个小缺口或标记，用于指示引脚 1 的位置。在 BC807-25 的数据手册中，会提供详细的封装视图和引脚布局图，供设计者参考。由于 SOT-23 封装的标准化，不同制造商生产的 BC807-25 的引脚排列通常是一致的。

四、 BC807-25 的工作原理与应用电路分析

BC807-25 作为 PNP 晶体管，其工作原理基于空穴和电子的运动。在正常放大状态下，其发射结正向偏置，集电结反向偏置。当基极电流 I_B 从基极流出时，发射极和基极之间的结开启，允许发射极电流 I_E 从发射极流入。大部分的 I_E 成为集电极电流 I_C 从集电极流出，小部分作为 I_B 从基极流出。

其电流关系可以用以下公式表示：

• I_E = I_B + I_C

• I_C = hFE * I_B

BC807-25 主要有三种工作模式：

• 放大区 (Active Region)：发射结正向偏置，集电结反向偏置。该模式下，晶体管用作放大器，集电极电流随基极电流线性变化。

• 饱和区 (Saturation Region)：发射结和集电结均正向偏置。该模式下，晶体管完全导通，表现为一个低阻抗的开关，集电极电流不再受基极电流的控制，主要由外部电路决定。

• 截止区 (Cut-off Region)：发射结和集电结均反向偏置。该模式下，晶体管完全关断，表现为一个高阻抗的开关，几乎没有电流流过。

常见应用电路分析：

1. 开关电路BC807-25 常常被用作电子开关，用于控制继电器、LED、电机等负载。

• 工作原理：当基极电压为高电平时（例如 3.3V 或 5V），基极-发射极结处于反向偏置，晶体管进入截止状态，集电极没有电流流过，负载不工作。当基极电压为低电平时（例如 0V），基极-发射极结处于正向偏置，晶体管进入饱和导通状态，集电极电流流过，负载被驱动。

• 优势：由于其高 hFE，只需要很小的基极电流就可以控制较大的集电极电流，从而实现低功耗控制。

2. 小信号放大电路由于 BC807-25 具有良好的线性放大特性，它也可以用于构建各种小信号放大器，例如共射极放大器。

• 工作原理：在共射极放大器中，输入信号通过耦合电容加到基极，通过偏置电路将晶体管设置在放大区。小信号电压的变化导致基极电流的变化，进而通过 hFE 的放大作用，引起集电极电流的大幅变化，最终在集电极电阻上产生放大的电压信号。

五、 BC807-25 与其他型号的比较与替代方案

BC807-25 属于 BC807 系列，但每个型号的 hFE 范围不同，适用于不同的应用。

• BC807-16：hFE 范围为 100-250，适用于增益要求较低的应用。

• BC807-25：hFE 范围为 160-250，是该系列中增益居中的型号，应用最广泛。

• BC807-40：hFE 范围为 250-400，适用于需要更高增益的应用。

此外，BC807-25 还有一个互补型号 BC817-25。BC817-25 是一个 NPN 型晶体管，与 BC807-25 的参数基本相同，但极性相反。在某些推挽式放大器或互补对称电路中，BC807-25 和 BC817-25 经常成对使用，以获得更优异的性能。

替代方案：当 BC807-25 不可用时，可以考虑以下替代型号：

• BC327-25：这是一款功能和参数与 BC807-25 极为相似的晶体管，通常可以互相替换。

• BC639：虽然也是 PNP 晶体管，但其封装和参数可能有所不同，在替换时需要仔细核对数据手册。

• 2N3906：这是一款非常常见的 PNP 晶体管，参数略有差异，但在许多非关键性应用中可以作为替代。

在选择替代型号时，务必注意以下几点：

• 封装兼容性：引脚排列和物理尺寸是否匹配。

• 电气参数：最大额定值（Vceo, Ic, Ptot）、hFE 范围等是否满足应用要求。

• 频率特性：在高频应用中，需要特别关注晶体管的截止频率 (fT) 等参数。

六、 BC807-25 的选型与设计注意事项

在将 BC807-25 应用于实际电路设计时，需要综合考虑以下因素：

1. 确定工作模式首先要明确晶体管在电路中是作为开关还是放大器。

• 开关应用：需要确保在导通时晶体管能进入饱和状态，在关断时能进入截止状态。计算基极电阻时，要保证基极电流足够大，使 Ic/Ib 的比值远小于 hFE，从而确保晶体管饱和。

• 放大应用：需要通过偏置电路（如分压偏置）将静态工作点 (Q 点) 设置在放大区的中心位置，以保证信号能够无失真地放大。

2. 功耗与散热晶体管在工作时会产生热量，其功耗 Ptot = Vce * Ic。如果功耗过大，会导致晶体管温度升高，进而影响 hFE 和其他参数，甚至导致热击穿。

• 散热措施：对于 SOT-23 这种小封装，主要的散热方式是通过 PCB 铜箔。在设计 PCB 时，可以适当增加集电极、发射极引脚连接的铜箔面积，以增加散热能力。

3. 外部电阻的选取

• 基极电阻 (Rb)：在开关电路中，Rb 的作用是限制基极电流，防止晶体管因电流过大而损坏。同时，其值需要保证足够的基极电流以使晶体管饱和。

• 集电极电阻 (Rc)：在放大电路中，Rc 的值决定了集电极负载，影响放大倍数和功耗。在开关电路中，Rc 决定了流经负载的电流大小。

4. 信号完整性在高速开关或高频放大应用中，需要特别注意信号完整性问题。

• 寄生电容：晶体管内部存在结电容，这些寄生电容会影响高频特性，导致开关速度变慢或放大器频率响应下降。

• PCB 布局：合理的 PCB 布局可以减少寄生电容和电感，提高电路性能。例如，尽量缩短信号线长度，避免环路等。

七、 BC807-25 的市场与制造商

BC807-25 是一款非常成熟和广泛应用的器件，市场上有多家知名的半导体制造商生产。

• NXP (恩智浦)：作为主要的半导体制造商之一，NXP 生产的 BC807-25 具有很高的市场占有率和良好的口碑。

• STMicroelectronics (意法半导体)：ST 也生产该系列晶体管，其产品质量可靠，技术支持完善。

• ON Semiconductor (安森美)：安森美是另一个重要的供应商，其产品性能稳定，价格有竞争力。

此外，还有众多其他制造商生产兼容型号。在采购时，建议从正规渠道选择知名品牌的产品，以保证质量和性能的稳定性。同时，要仔细核对数据手册，确保所选型号与设计要求完全匹配。

八、 BC807-25 发展趋势与未来展望

尽管 BC807-25 是一款传统的通用型晶体管，但其小封装、低成本和稳定的性能使其在现代电子设备中依然占有重要地位。随着电子产品向更小、更轻、更智能方向发展，对紧凑型、低功耗元器件的需求将持续增长。BC807-25 的 SOT-23 封装正好满足了这一趋势。

未来，BC807-25 及其系列产品可能会在以下几个方面得到进一步发展：

• 更小的封装：例如采用更先进的封装技术，如 DFN 或 SOD 封装，以满足更极致的微型化需求。

• 更高的性能：尽管 BC807-25 的参数已经非常优秀，但制造商仍可能通过改进工艺来提高其频率特性、降低饱和电压，以适应更高性能的应用。

• 更广泛的应用：随着物联网 (IoT)、可穿戴设备和智能家居等领域的兴起，对低成本、高可靠性通用晶体管的需求将不断增加，BC807-25 将在这些新兴市场中继续发挥其作用。

总而言之，BC807-25 作为一款经典的 PNP 晶体管，凭借其卓越的性能和广泛的适用性，已成为电子工程领域不可或缺的元件。深入了解其技术细节和应用技巧，对于任何从事电子设计工作的工程师都至关重要。
