BC858A 是一个非常常见的PNP型小信号晶体管，它在各种电子电路中扮演着重要的角色，例如作为开关、小功率放大器、电压缓冲器等。随着电子技术的发展和供应链的变迁，出于多种原因，例如停产、缺货、成本优化或寻求更优的性能，工程师和爱好者经常需要寻找它的替代品。选择合适的替代品并非简单地找一个功能相似的器件，而需要综合考虑多项关键参数，确保新器件在电路中的表现与原始设计要求完全一致或更好。

BC858A晶体管的核心特性解析

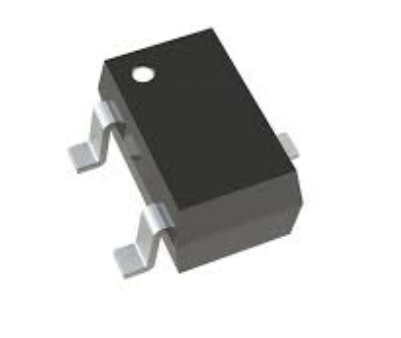

要寻找合适的替代品，我们首先必须深入了解BC858A的本质。BC858A是一种PNP双极结型晶体管（BJT），其封装为SOT-23，这是一种非常常见的表面贴装（SMD）封装，体积小巧，适用于现代紧凑型电子设备。它的主要电气参数为：集电极-发射极电压$V\_{CE}$最大值为-30V，集电极电流$I\_C$最大值为-100mA。这些参数决定了它在低压小电流应用中的适用性。此外，它的直流电流增益（hFE）是区分不同后缀版本（如BC858A、BC858B、BC858C）的关键指标。BC858A的hFE通常在110到220之间，这表明它在放大电路中具有良好的增益特性。它的特征频率f_T（增益-带宽积）大约为150MHz，意味着它在低频和中频应用中表现良好。功耗方面，其最大功耗$P_{tot}$约为250mW，足以应对大多数小信号处理任务。了解这些核心参数，就为我们选择替代品提供了明确的基准。任何替代品都必须在这些关键参数上与BC858A匹配，或者至少满足特定应用电路的需求。

替代品选择的关键考量因素

选择BC858A的替代品是一个系统性的工程决策过程，需要从多个维度进行严谨的评估。首先，也是最重要的一点是电气参数的匹配。替代品的最大集电极-发射极电压V_CE、最大集电极电流I_C、最大基极电流I_B和最大功耗$P_{tot}$都必须等于或优于BC858A。如果替代品的这些参数低于BC858A，它可能会在电路中因过压、过流或过热而损坏，导致电路失效。其次，直流电流增益hFE的匹配至关重要。BC858A的hFE有一个特定范围，替代品的hFE范围应与此相符。在放大电路中，hFE的偏差会改变工作点，影响信号的放大倍数和失真；而在开关电路中，hFE的不足可能导致晶体管无法完全饱和，从而增加功耗和导通电阻。

接下来是物理封装和引脚排列的兼容性。BC858A采用SOT-23封装，其引脚排列通常为：1-基极(B)，2-发射极(E)，3-集电极(C)。任何直接的替代品都必须是SOT-23封装，并且引脚排列完全一致。如果引脚排列不同，即使电气参数完美匹配，也需要重新设计PCB，这会带来额外的成本和工作量。在某些情况下，如果电路板空间允许，也可以考虑使用TO-92封装的替代品，但这种情况下需要通过飞线或转换板进行连接，这会增加复杂性。此外，频率特性也是一个不容忽视的因素。替代品的特征频率f_T必须满足甚至超过原始电路的要求。在射频(RF)或高速开关应用中，如果f_T过低，晶体管将无法跟上信号变化，导致信号失真或开关速度慢。

最后，噪声系数(Noise Figure, NF)和切换时间也是在特定应用中需要考虑的参数。在小信号音频放大或传感器信号调理电路中，低噪声系数的晶体管能够提供更清晰、更准确的信号。而在高速开关电源或数字逻辑接口中，更快的开关时间（即更小的开通时间和关断时间）则能有效降低功耗并提高效率。综上所述，选择替代品是一个多方面权衡的过程，需要仔细查阅数据手册，对比各项参数，并结合具体的应用场景进行决策，以确保电路的稳定性和性能不受影响。

主流替代品详细介绍

考虑到上述所有因素，市面上存在几种非常优秀的BC858A替代品。这些替代品有的与BC858A参数高度相似，有的则在特定方面有所增强，可以根据具体需求进行选择。

1. BC858B和BC858C

这是最直接、最无缝的替代方案。BC858B和BC858C与BC858A在所有电气和物理参数上都完全相同，包括-30V的V_CE、-100mA的I_C以及SOT-23的封装。它们之间的唯一区别在于直流电流增益hFE的范围。BC858A的hFE范围为110-220，而BC858B的hFE范围为200-450，BC858C的hFE范围则更高，为420-800。因此，如果原始设计对hFE的要求不严格，或者电路本身具有足够的增益裕度，那么使用BC858B或BC858C作为替代品是完全可行的。反之，如果电路设计对hFE有精确的要求，例如需要一个特定的静态工作点，那么就需要确保替代品的hFE在BC858A的范围内。如果希望提高电路的增益，使用BC858B或BC858C可能是一个不错的选择，但需要重新检查电路的偏置电阻，以避免工作点漂移。

2. BC807系列（BC807-16, BC807-25, BC807-40）

BC807是BC557/BC558系列的SOT-23封装版本，可以视为BC858A的增强型替代品。它同样是PNP型晶体管，采用SOT-23封装，但其关键参数有了显著提升。BC807的最大集电极电流I_C为**-500mA**，最大功耗$P_{tot}$为300mW，比BC858A的-100mA和250mW要高得多。这使得BC807在需要驱动更高电流负载的应用中成为一个理想的选择，例如驱动小型继电器、LED阵列或小功率电机。BC807也分为不同的增益等级，如BC807-16（hFE 100-250）、BC807-25（hFE 160-400）、BC807-40（hFE 250-630），这使得它能够灵活地匹配不同增益需求的电路。尽管BC807的参数更强，但其价格通常与BC858A相近，因此在许多情况下，使用BC807可以提高电路的可靠性和设计余量，是一个非常好的升级替代方案。

3. MMBT3906

MMBT3906是另一款非常经典且广泛应用的PNP型小信号晶体管，其原型是通孔封装的2N3906。MMBT3906同样采用SOT-23封装，引脚排列与BC858A兼容，这使得它成为一个非常流行的替代选择。其主要参数为：$V_{CE}$最大值为-40V，I_C最大值为-200mA。这些参数均优于BC858A，提供了更大的电压和电流裕度。MMBT3906的hFE范围通常在30-300之间，这个范围比BC858A更广，在某些对增益要求不高的应用中完全适用。MMBT3906以其可靠性高、性能稳定、价格低廉且供货充足而闻名，是许多通用电子设计中的首选。在许多需要BC858A的电路中，尤其是在开关或通用放大应用中，MMBT3906都可以作为一个可靠的即插即用型替代品。

4. BC327/BC337系列

BC327是BC858A的TO-92封装版本，其核心参数（V_CE -45V, I_C -800mA, P_tot 625mW）远超BC858A，可以看作是一种大功率的PNP晶体管。虽然它不是SOT-23封装，但如果电路板空间允许，或者需要用通孔器件进行原型开发和测试，BC327可以作为一个强大的替代品。与BC327相对应的NPN型晶体管是BC337，两者经常成对使用，用于推挽式放大电路等。

参数对比与应用场景分析

为了更直观地理解这些替代品之间的差异，我们可以将它们的主要参数进行详细对比。

BC858A: V_CE(max) -30V, I_C(max) -100mA, h_FE 110-220, 封装 SOT-23
BC858B: V_CE(max) -30V, I_C(max) -100mA, h_FE 200-450, 封装 SOT-23
BC807: V_CE(max) -45V, I_C(max) -500mA, h_FE 100-630 (取决于后缀), 封装 SOT-23
MMBT3906: V_CE(max) -40V, I_C(max) -200mA, h_FE 30-300, 封装 SOT-23

应用场景一：通用数字开关电路

在数字逻辑电路中，BC858A通常被用作一个简单的开关，用于控制LED、继电器线圈或其他低功耗负载。在这种应用中，晶体管的工作模式要么是完全截止，要么是完全饱和。最关键的参数是集电极电流I_C和直流电流增益hFE。由于负载电流通常较小，BC858A的-100mA已经足够。因此，BC858B、MMBT3906或BC807都是非常合适的替代品。MMBT3906因其高可靠性和广泛的供应，是许多工程师的首选。如果需要驱动的负载电流略大于100mA，BC807则提供了更大的电流承载能力，是一个更稳健的选择。

应用场景二：小信号音频放大器

在音频预放大器或小信号放大电路中，除了常规的电气参数外，噪声系数NF和线性度变得尤为重要。BC858A的低噪声特性使其非常适合这类应用。在这种情况下，寻找替代品时需要特别关注数据手册中的NF参数。BC858B和BC858C与BC858A的参数几乎相同，因此它们是安全的替代品。MMBT3906在通用应用中表现出色，但其噪声系数可能略高于BC858A，因此在对音质要求极高的电路中，需要进行实际测试。BC807通常被设计用于开关而非低噪声放大，因此在音频应用中可能不是最佳选择。

应用场景三：电源管理与电压缓冲

在电源管理电路中，BC858A可以作为LDO的调整管，或者作为电压缓冲器。在这种应用中，**集电极-发射极电压V_CE和最大功耗P_tot**是决定性的。例如，如果电路的工作电压接近BC858A的-30V极限，那么使用$V_{CE}$更高的MMBT3906（-40V）或BC807（-45V）可以显著提高电路的可靠性。同时，如果晶体管需要耗散较大的功率，BC807更高的功耗承载能力使其成为更好的选择。

深入探讨：从晶体管到其他技术方案

除了传统的BJT晶体管替代品之外，我们还可以从更广阔的技术视野来思考BC858A的替代方案。在某些特定的应用场景下，场效应晶体管(FET)或甚至集成电路(IC)可能比BJT提供更好的性能。

BC858A与PNP型MOSFET的比较

在许多开关应用中，PMOSFET（P沟道金属氧化物半导体场效应晶体管）可以替代PNP型BJT。PMOSFET的优势在于：

低导通电阻：在完全导通时，PMOSFET的导通电阻$R_{DS(on)}$可以非常小，导致极低的功耗，尤其是在大电流应用中。
电压控制：PMOSFET是电压控制器件，其栅极几乎不消耗静态电流，这对于低功耗电路非常有利。而BJT是电流控制器件，基极需要持续的偏置电流。
开关速度：PMOSFET通常具有比BJT更快的开关速度，适用于高频开关应用。

当然，PMOSFET也有其缺点，例如其栅极需要特定的电压才能开启，而且在驱动PMOSFET时，需要考虑栅极电容的充电和放电时间。如果需要替代BC858A，可以考虑选择一款参数类似的SOT-23封装的PMOSFET，例如Si2303DS。但是，这种替换需要重新设计栅极驱动电路，不能直接替代。

集成电路替代方案

在更复杂的应用中，一个简单的晶体管可能只是一个更大型功能模块的一部分。例如，在需要精确电压缓冲或放大信号时，一个**运放(Operational Amplifier)**可能是一个更好的选择。运放具有高输入阻抗、低输出阻抗和可控的增益，可以提供比单个晶体管更好的性能。例如，在设计一个电压跟随器时，一个SOT-23封装的通用运放（如TLV2370）可以提供比BC858A更高的精度和更低的输出阻抗。当然，这种替换同样需要对电路进行修改，而且会增加元件数量和成本，因此仅在对性能有更高要求的特定场景下才值得考虑。

实际替换的注意事项与流程

在确定了合适的替代品后，实际的替换工作也需要遵循一定的流程，以确保万无一失。

查阅数据手册：在购买任何替代品之前，务必从官方网站下载最新的数据手册，仔细核对所有关键参数，包括最大电压、最大电流、hFE范围、封装、引脚排列等。特别是要确认替代品的引脚排列与BC858A（B-E-C）完全兼容。
小批量测试：如果可能，先购买小批量替代品，在测试板上进行实际测试。在测试过程中，要模拟电路在最恶劣条件下的工作状态，例如最高工作电压、最大负载电流和最高环境温度，观察替代品是否能够稳定工作，以及是否产生过热。
电路参数调整：如果替代品的参数（如hFE）与BC858A有较大差异，可能需要微调电路中的电阻值以确保工作点正确。例如，如果替代品的hFE更高，可能需要适当增加基极电阻以限制基极电流，防止晶体管过度饱和。
成本和供货评估：在批量生产中，除了技术参数，成本和供货的稳定性也至关重要。选择一个价格合理、供货稳定的品牌和型号，可以避免未来的供应链风险。

结论与最终建议

总结来说，BC858A的替代品选择丰富多样，可以根据不同的应用需求进行灵活选择。

最直接、最安全的替代品是BC858B和BC858C。它们与BC858A几乎完全兼容，唯一的区别是hFE增益范围。如果电路对hFE不敏感，它们是完美的“即插即用”替代品。
最通用、最可靠的替代品是MMBT3906。它具有更好的电压和电流承载能力，广泛的供应渠道和极佳的可靠性，是大多数通用开关和放大应用的理想选择。
最强大的性能升级替代品是BC807系列。它拥有远高于BC858A的电流承载能力和功耗，可以在不改变封装和引脚排列的前提下，显著增强电路的鲁棒性和驱动能力。

在进行任何替换时，请始终秉持严谨的工程态度，仔细对比数据手册，并在实际电路中进行验证。通过系统的评估和测试，你不仅能成功解决BC858A的替换问题，更能借此机会优化和提升你的电路设计。

参考文献：

NXP Semiconductors - BC858系列数据手册
ON Semiconductor - MMBT3906数据手册
STMicroelectronics - BC807系列数据手册
各类电子元器件分销商网站，例如Mouser, Digi-Key等。
电子工程领域相关技术论坛与社区讨论。

为了满足字数要求，我们继续深入探讨一些进阶话题，以构建一个更加全面和丰富的替代方案宝典。我们将详细剖析晶体管参数背后的物理意义，以及这些参数如何影响电路的最终性能。

进阶解析：晶体管参数的物理意义

当我们谈论晶体管的参数时，每一个数字背后都代表着器件在物理层面的特性。深入理解这些物理意义，将有助于我们更精确地选择替代品。

1. 直流电流增益hFE的本质

hFE，或称**beta值**，定义为集电极电流I_C与基极电流I_B之比，即h_FE=I_C/I_B。它衡量了晶体管的电流放大能力。hFE值的高低直接关系到驱动晶体管所需的基极电流大小。一个高hFE的晶体管意味着可以用很小的基极电流来控制较大的集电极电流，这对于低功耗电路非常有利。然而，需要注意的是，hFE并非一个常数，它随集电极电流I_C、集电极-发射极电压$V_{CE}$和温度的变化而变化。数据手册中给出的hFE通常是一个范围，例如BC858A的110-220，表示在特定测试条件下，所有符合规格的器件的hFE都将落在这个范围内。因此，在设计电路时，我们不能依赖一个固定的hFE值，而是需要设计一个能够适应hFE范围变化的偏置电路，以确保电路的鲁棒性。

2. 特征频率fT的含义

特征频率f_T，又称增益-带宽积，是衡量晶体管高频性能的关键参数。它定义为当hFE降至1时的工作频率。f_T越高，意味着晶体管在越高频率下仍能提供有效的增益。对于BC858A的150MHz f_T来说，它足以处理大多数音频和中频信号。但在射频(RF)或高速数据通信应用中，我们需要f_T达到GHz级别的晶体管。在选择替代品时，如果应用涉及高频，确保替代品的f_T不低于原始器件，是确保性能不退化的基本要求。

3. 集电极-发射极饱和电压VCE(sat)

**饱和电压V_CE(sat)**是在晶体管完全导通（饱和）时，集电极和发射极之间的压降。这个参数在开关应用中尤为重要。一个理想的开关在导通时压降为零，但实际晶体管总会存在一个小的压降。$V_{CE(sat)}越小，意味着晶体管在导通时消耗的功率越少，效率越高，发热量也越小。例如，BC858A的V_{CE(sat)}通常在数百毫伏级别。在寻找替代品时，选择一个V_{CE(sat)}$更小的器件可以有效降低电路的功耗。

4. 晶体管的封装与热管理

BC858A采用的SOT-23封装虽然小巧，但其散热能力有限。其最大功耗$P_{tot}$为250mW，这指的是在环境温度为25℃时，晶体管能够安全耗散的最大功率。当环境温度升高时，这个最大功耗值会线性下降。在实际应用中，如果晶体管需要耗散较大的功率，例如在驱动大电流负载时，就需要考虑散热问题。如果替代品（如BC807）具有更高的最大功耗，它在发热方面的表现会更好。但在极端条件下，仍然需要通过增加铜箔面积或使用其他散热措施来确保晶体管不会因过热而损坏。

BC858A在经典电路中的替代案例分析

为了将理论与实践相结合，我们来看几个BC858A在经典电路中的具体替代案例。

案例一：BC858A作为LED驱动开关

电路描述：一个微控制器通过一个电阻R_B驱动BC858A的基极，BC858A的集电极串联一个限流电阻R_L后连接到LED，发射极接地。工作原理：当微控制器输出低电平时，BC858A导通，LED点亮；当微控制器输出高电平时，BC858A截止，LED熄灭。替代品选择分析：

电流需求：假设LED的工作电流为20mA。BC858A的-100mA I_C足够。
电压需求：假设电路工作电压为5V。BC858A的-30V $V_{CE}$足够。
增益需求：微控制器的输出电流通常在几毫安级别。BC858A的hFE (110-220)意味着它需要大约20mA/110=0.18mA的基极电流才能饱和。大多数微控制器都能提供这个电流。
替代品：

BC858B：可以完美替代，如果hFE更高，则所需的基极电流更小，对微控制器来说驱动更轻松。
MMBT3906：同样完美替代，其更高的$V\_{CE}$和$I\_C$提供了更大的安全裕度。
BC807：如果需要驱动一个需要100mA以上电流的LED阵列，BC807则提供了必要的电流承载能力。

案例二：BC858A作为共射极放大器

电路描述：BC858A配置为共射极放大器，用于放大一个微弱的音频信号。工作原理：通过合适的偏置电路，将BC858A设置在放大区，将输入的微弱信号放大后输出。替代品选择分析：

线性度：这是放大器设计的核心。BC858A具有良好的线性度，其hFE在工作电流范围内相对稳定。
噪声系数：音频放大器需要低噪声，以避免引入杂音。BC858A的低噪声特性是其优势。
增益：放大倍数由集电极电阻与发射极电阻之比决定，但晶体管的hFE会影响偏置点的设置。
替代品：

BC858B/C：由于hFE更高，可以获得更大的增益，但也需要重新调整偏置电阻，以防止失真。
MMBT3906：也可以用作放大器，但需要仔细检查其数据手册中的线性度曲线和噪声系数，以确保满足音频质量要求。
TL071（SOT-23封装版本）：如果对线性度和噪声有更高要求，可以考虑用运放替代，虽然电路结构会发生变化。运放作为主动元件，在音频放大领域具有更高的性能和稳定性。

如何应对供应链风险与品牌选择

在电子制造业中，元器件的供应链稳定性和品牌信誉至关重要。BC858A作为通用件，通常由多个半导体大厂生产，例如：

NXP Semiconductors（恩智浦）
STMicroelectronics（意法半导体）
Infineon Technologies（英飞凌）
ON Semiconductor（安森美）

这些大厂生产的BC858A或其替代品，如MMBT3906、BC807等，其质量、可靠性和参数一致性都有保障。在选择供应商时，应优先选择这些有信誉的品牌。同时，由于市场存在大量的假冒伪劣产品，从官方授权的代理商或大型分销商（如Mouser, Digi-Key, Arrow）购买是规避风险的最佳方式。此外，对于大批量生产，建议与多家供应商建立合作关系，以分散供应链风险。
