STM32F030K6T6 芯片概述

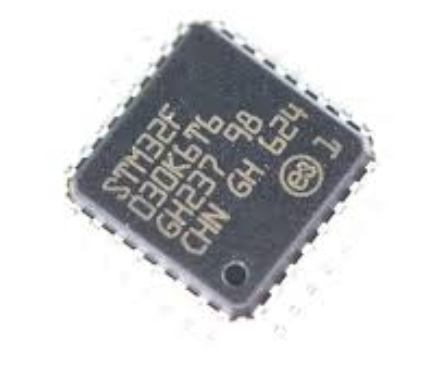

STM32F030K6T6 是意法半导体（STMicroelectronics）推出的一款基于 ARM Cortex-M0 内核的入门级 32 位微控制器。它以其出色的性价比、低功耗特性和丰富的外设资源，在工业控制、消费电子、家电、物联网设备等领域得到了广泛应用。这款芯片属于 STM32F0 系列，专为成本敏感型应用设计，同时又不牺牲性能和功能。它的封装形式为 LQFP-32，紧凑的尺寸使其非常适合空间受限的产品设计。

这款微控制器集成了高性能的 Cortex-M0 内核，其最高工作频率可达 48 MHz，能够提供足够的处理能力来处理各种实时任务。芯片内部集成了 32 KB 的闪存（Flash） 和 4 KB 的静态随机存取存储器（SRAM），为程序代码和数据存储提供了充足的空间。值得注意的是，虽然它是一款入门级芯片，但其内部集成的多种高级外设，如定时器、ADC、通信接口等，使其具备了很高的灵活性和可扩展性。

核心架构与处理能力

STM32F030K6T6 的核心是 ARM Cortex-M0 处理器。该内核是 ARM 公司专为微控制器设计的低功耗、低成本、高性能内核。它的架构非常精简，指令集为 Thumb 指令集的一个子集，但执行效率非常高。与传统的 8 位或 16 位微控制器相比，Cortex-M0 提供了 32 位的寄存器和数据总线，能够一次性处理更多的数据，大大提升了计算效率。

该芯片的内核工作频率最高可达 48 MHz，这使得它能够轻松应对各种复杂的计算任务，例如数字信号处理、PID 控制算法、加密算法等。此外，它还支持单周期乘法操作，进一步加速了数学运算。芯片内部还集成了嵌套向量中断控制器（NVIC），为中断处理提供了高效、低延迟的机制，确保了实时系统的可靠性。

存储器组织

STM32F030K6T6 的存储器结构设计合理，包括程序存储、数据存储和系统存储。

闪存（Flash）芯片内部集成了 32 KB 的非易失性闪存。这部分存储器主要用于存储用户程序代码、常量数据以及配置信息。由于闪存的非易失性特点，即使在断电后，程序也不会丢失。它支持在系统编程（ISP）和在应用编程（IAP）功能，使得固件更新变得非常方便。

静态随机存取存储器（SRAM）SRAM 的容量为 4 KB。这部分存储器用于存储程序运行时产生的变量、堆栈以及其他动态数据。SRAM 的读写速度非常快，是程序高效运行的关键。由于其易失性，断电后数据会丢失。

系统存储器除了用户可编程的存储器之外，芯片还包含一个 ROM 区域，用于存储片上引导加载程序（Bootloader）。这个 Bootloader 允许用户通过 UART 等接口下载程序，为芯片的初始编程提供了便利。

电源与时钟管理

STM32F030K6T6 的电源管理系统设计精良，旨在实现低功耗运行。它支持多种功耗模式，包括：

运行模式（Run Mode）这是芯片正常工作时的模式，所有外设和内核都在正常工作。

睡眠模式（Sleep Mode）在此模式下，Cortex-M0 内核停止运行，但所有外设保持开启状态。当发生中断时，芯片可以快速唤醒。这种模式能够显著降低功耗，特别适合对外设进行持续监控的应用。

停机模式（Stop Mode）停机模式是比睡眠模式更深的低功耗模式。在此模式下，除了 RTC（实时时钟）和一些低功耗外设之外，大部分时钟都停止了。这使得功耗可以降至微安级别。芯片可以通过外部中断或 RTC 唤醒。

待机模式（Standby Mode）这是 STM32F030K6T6 功耗最低的模式。在该模式下，所有时钟和电源域都被关闭，除了 RTC 和一些唤醒引脚。芯片处于完全断电状态，但能够通过外部引脚、RTC 闹钟或复位唤醒。

通用输入/输出（GPIO）

STM32F030K6T6 芯片提供了最多 26 个 GPIO 引脚，这些引脚都经过了精心设计，具有很高的灵活性和多功能性。每个 GPIO 引脚都可以独立配置为：

• 输入模式（Input Mode）：可以是浮空、上拉或下拉输入。

• 输出模式（Output Mode）：可以是推挽或开漏输出，并且可以配置不同的速度。

• 复用功能模式（Alternate Function Mode）：将引脚功能分配给内部外设，例如 UART、SPI、I2C 等。

• 模拟模式（Analog Mode）：将引脚功能用于 ADC 等模拟外设。

这种灵活的配置使得一个引脚可以根据需要承担不同的任务，极大地简化了硬件设计。

通信接口

STM32F030K6T6 集成了多种常用的通信接口，便于与其他设备进行数据交换。

通用同步/异步收发器（USART）该芯片包含一个 USART 接口，支持全双工异步通信、单线半双工通信、同步通信以及智能卡协议。它支持多种波特率，并集成了硬件流控制功能，广泛应用于与 PC、其他微控制器或蓝牙模块等设备进行串口通信。

串行外设接口（SPI）芯片包含一个 SPI 接口，支持主从模式，可实现全双工、半双工或单向通信。SPI 接口的通信速率非常高，非常适合与闪存芯片、传感器或显示屏等设备进行快速数据传输。

集成电路总线（I2C）该芯片包含一个 I2C 接口，支持主从模式，兼容标准模式（100 kHz）、快速模式（400 kHz）和快速模式+（1 MHz）。I2C 接口非常适合在同一电路板上连接多个传感器、EEPROM 或实时时钟芯片等低速设备。

定时器

定时器是微控制器中非常重要的外设，用于产生延时、测量时间、产生 PWM 信号等。STM32F030K6T6 集成了多个定时器：

高级控制定时器（TIM1）TIM1 是一个 16 位的通用定时器，功能非常强大。它不仅可以用于生成 PWM 信号，还具有死区时间生成、刹车输入和互补输出等高级功能，非常适合用于电机控制、开关电源等应用。

通用定时器（TIM3, TIM14, TIM15, TIM16, TIM17）这些通用定时器可以用于产生延时、输入捕获、输出比较以及生成 PWM 信号。它们的通道数和功能略有不同，为不同的应用场景提供了丰富的选择。

看门狗定时器芯片内部包含两个看门狗定时器：独立看门狗（IWDG）和窗口看门狗（WWDG）。看门狗定时器用于监控程序运行状态，当程序“跑飞”时，可以自动产生复位，提高了系统的可靠性。

模数转换器（ADC）

STM32F030K6T6 内部集成了一个 12 位 的模数转换器（ADC），能够将模拟信号转换为数字信号。其主要特点包括：

分辨率ADC 的分辨率为 12 位，这意味着它可以将模拟电压划分为 212=4096 个等级，提供了较高的测量精度。

通道ADC 共有 10 个 外部输入通道，以及两个内部通道（温度传感器和 VREFINT）。这使得它能够同时采集多个外部模拟信号，例如电压、电流、温度等。

转换模式ADC 支持单次转换模式、连续转换模式和扫描模式。扫描模式可以自动按顺序转换多个通道，非常适合需要同时采集多路信号的应用。

触发ADC 转换可以由软件或定时器等外部事件触发，提供了很大的灵活性。

应用场景举例

凭借其强大的功能和高性价比，STM32F030K6T6 在多个领域都有广泛应用：

1. 智能家居设备在智能灯、智能插座、温湿度传感器等设备中，STM32F030K6T6 可以作为主控芯片，负责处理用户指令、控制继电器、采集传感器数据并通过通信模块（如 Wi-Fi、蓝牙）与网关进行通信。其低功耗特性也使其非常适合电池供电的设备。

2. 工业控制在小型电机驱动器、传感器节点、控制面板等工业设备中，该芯片可以利用其高性能的定时器（如 TIM1）进行 PWM 控制，利用 ADC 进行模拟量采集，利用通信接口与上位机进行通信。

3. 消费电子产品在遥控器、玩具、电子烟等消费电子产品中，STM32F030K6T6 可以提供足够的处理能力来处理用户输入、控制显示屏和管理电源。

4. 医疗设备在一些便携式医疗设备中，如血压计、血糖仪等，该芯片可以作为核心处理器，负责数据采集、算法处理和显示控制。

5. 汽车电子在非关键的汽车电子模块中，例如车身控制模块、照明系统等，STM32F030K6T6 也因其可靠性和高性价比而得到应用。

开发工具与生态系统

意法半导体为 STM32 系列芯片提供了完善的开发生态系统，这使得开发者能够快速上手并高效地进行项目开发。

• 集成开发环境（IDE）：支持多种主流 IDE，如 Keil MDK、IAR Embedded Workbench、STM32CubeIDE（基于 Eclipse）。其中，STM32CubeIDE 是 ST 官方提供的免费 IDE，集成了代码生成工具和调试器。

• 代码生成工具：STM32CubeMX 是一个图形化的配置工具，用户可以通过简单的配置，自动生成初始化代码。这大大简化了芯片的配置过程，让开发者能够更专注于应用逻辑的实现。

• 硬件工具：ST-LINK/V2 是官方推荐的编程和调试工具，支持 JTAG/SWD 接口，可以对芯片进行在线编程和调试。

• 软件库：ST 提供了 STM32Cube HAL（硬件抽象层）和 LL（底层）库。HAL 库提供了更高层次的 API，易于使用和移植；LL 库则提供了更底层的、直接操作寄存器的 API，能够实现更高的执行效率。

结语

STM32F030K6T6 芯片是一款功能强大、性价比极高的入门级 32 位微控制器。它凭借 ARM Cortex-M0 的精简高效内核、丰富的片内外设以及完善的开发生态系统，成为工程师们在开发成本敏感型应用时的理想选择。无论是个人爱好者还是专业工程师，都可以利用该芯片的强大功能，快速实现自己的创意和设计。
