W25Q32JVSSIQ引脚图与详细功能解析

在现代电子设备的设计与开发中，存储器扮演着至关重要的角色。其中，串行闪存（Serial Flash）因其体积小、功耗低、读写速度快等优点，被广泛应用于各种嵌入式系统、物联网设备、消费电子产品等领域。W25Q32JVSSIQ作为华邦电子（Winbond）旗下的一款高性能32兆位（4兆字节）串行闪存，以其卓越的性能和丰富的功能集，赢得了市场的青睐。本文将围绕W25Q32JVSSIQ的引脚图，深入剖析其每个引脚的功能、电气特性以及在实际应用中的连接方式，并详细阐述其内部架构、操作指令集、电源管理、安全特性等多个方面，力求为读者提供一份全面而详尽的技术参考。

引脚图概览

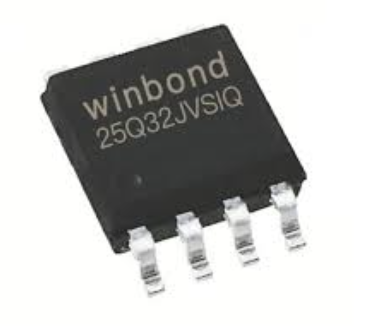

W25Q32JVSSIQ采用SOIC-8封装，这是一种非常常见的表面贴装封装形式，具有良好的电气性能和可靠性。其引脚布局简洁明了，便于工程师进行电路设计和布线。下图为W25Q32JVSSIQ的典型引脚图，我们将基于此图逐一进行详细介绍。

1. /CS (Chip Select):这是芯片使能引脚，也是SPI通信协议中的关键控制信号。当该引脚为低电平时，芯片被选中，可以接收来自主控制器的指令和数据；当该引脚为高电平时，芯片处于非工作状态，与SPI总线断开连接，此时可以允许其他SPI设备使用总线。/CS引脚通常由主控制器的通用I/O口（GPIO）进行控制。在多设备SPI总线中，每个从设备都需要独立的/CS引脚，以实现对不同设备的单独寻址和控制。

2. DO (Data Output):这是数据输出引脚，用于将芯片内部存储的数据传输到主控制器。在标准的SPI模式下，数据以串行方式从该引脚输出。在双路I/O（Dual I/O）和四路I/O（Quad I/O）模式下，该引脚被重新定义为I/O引脚，既可以作为数据输出，也可以作为数据输入。该引脚的输出状态由SPI时钟（CLK）的上升沿或下降沿触发，具体取决于主控制器的SPI模式配置。

3. WP (Write Protect):这是写保护引脚，用于保护芯片内部的非易失性存储器不被意外写入或擦除。当该引脚为低电平时，芯片的写保护功能被激活，可以防止写入状态寄存器、擦除扇区、编程页面等操作。当该引脚为高电平时，写保护功能被禁用，允许进行写操作。这个引脚通常与状态寄存器的S-E位（Status Register Write Enable）协同工作，为存储器提供多重保护。

4. VSS (Ground):这是地线引脚，用于提供芯片的参考地电位。在电路设计中，VSS引脚必须可靠地连接到系统的地线，以确保芯片的正常工作。为了避免地线噪声对芯片性能的影响，建议在靠近芯片的地方进行地线汇合。

5. VCC (Power Supply):这是电源引脚，用于为芯片提供工作电压。W25Q32JVSSIQ的工作电压范围较宽，通常为2.7V至3.6V，这使得它能够兼容大多数3.3V供电的微控制器和逻辑电平。在电路设计中，VCC引脚需要连接到稳定的电源轨，并且为了滤除电源噪声，通常需要在VCC引脚附近放置一个去耦电容，其容值一般为0.1μF。

6. HOLD (Hold):这是暂停/保持引脚，用于在不停止SPI时钟的情况下，暂停当前的SPI通信，将数据I/O引脚置于高阻态。当该引脚为低电平时，芯片进入暂停状态，不响应任何SPI指令，同时DO引脚被置于高阻态，释放SPI总线。当该引脚为高电平时，芯片恢复正常工作。这个引脚在某些需要总线共享的应用中非常有用，例如当需要暂停SPI通信以处理中断或切换到其他总线协议时。

7. CLK (Serial Clock):这是串行时钟引脚，用于同步SPI通信。主控制器通过该引脚提供时钟信号，芯片的指令和数据收发都在时钟的上升沿或下降沿进行同步。W25Q32JVSSIQ支持高速时钟频率，最高可达104MHz，这使得它能够提供极高的数据吞吐率。

8. DI (Data Input):这是数据输入引脚，用于接收来自主控制器的指令、地址和数据。在标准的SPI模式下，数据以串行方式从该引脚输入。在双路I/O和四路I/O模式下，该引脚被重新定义为I/O引脚，既可以作为数据输入，也可以作为数据输出。

W25Q32JVSSIQ内部架构与功能特性

理解引脚图只是第一步，更重要的是理解芯片内部的架构和功能特性。W25Q32JVSSIQ内部结构复杂而精巧，为了实现高性能和高可靠性，其设计融合了多种先进技术。

1. 存储阵列结构：W25Q32JVSSIQ拥有32Mbits（4MB）的存储容量，其内部存储阵列被组织成多个可擦除的单元。通常，这些单元被分为以下几种层次：

• 页面（Page）： 这是最小的可编程单元，大小为256字节。用户可以通过编程指令对单个页面进行写入操作。

• 扇区（Sector）： 这是最小的可擦除单元，大小为4KB。一个扇区由16个页面组成。擦除操作以扇区为单位进行，可以将一个扇区内的所有数据清零。

• 块（Block）： 块是比扇区更大的存储单元，W25Q32JVSSIQ支持两种块大小：32KB和64KB。一个32KB的块由8个扇区组成，一个64KB的块由16个扇区组成。块擦除操作比扇区擦除操作更快，但粒度更大。

• 芯片（Chip）： 芯片是最大的存储单元，包含所有存储阵列。芯片擦除操作会将所有数据清零，这是最彻底的擦除方式。

2. 状态寄存器（Status Register）：状态寄存器是芯片内部用于存储和控制各种工作状态的特殊寄存器。W25Q32JVSSIQ拥有多个状态寄存器，用于控制写使能、写保护、忙碌状态、四路I/O使能等重要功能。主控制器可以通过特定的指令读取和修改状态寄存器，从而实现对芯片工作模式的精细控制。例如，在进行编程或擦除操作之前，通常需要先发送写使能指令（Write Enable）来设置状态寄存器中的WEL（Write Enable Latch）位。

3. 编程和擦除算法：闪存的编程和擦除操作是其核心功能。W25Q32JVSSIQ采用先进的编程和擦除算法，以确保数据的可靠性和耐久性。

• 编程（Programming）： 编程操作以页面为单位进行。主控制器需要先发送编程指令、地址和数据，然后芯片内部的编程算法会自动完成编程操作。编程操作通常需要一定的时间，在操作完成之前，芯片会处于“忙碌”（Busy）状态，主控制器可以通过读取状态寄存器来判断编程是否完成。

• 擦除（Erase）： 擦除操作以扇区、块或芯片为单位进行。擦除操作的时间通常比编程操作要长得多。为了提高擦除效率，W25Q32JVSSIQ支持快速扇区擦除、快速块擦除等指令。

4. 数据I/O模式：W25Q32JVSSIQ不仅支持标准的SPI单线模式，还支持双路I/O（Dual I/O）和四路I/O（Quad I/O）模式。这使得它能够提供更高的数据吞吐率，从而满足对性能有更高要求的应用场景。

• 单线SPI模式： 这是最基本的模式，使用DI和DO引脚进行数据输入和输出。

• 双路I/O模式： 在该模式下，DI和DO引脚被重新配置为I/O0和I/O1，可以同时进行两个位的数据传输，数据吞吐率是单线模式的两倍。

• 四路I/O模式： 在该模式下，DI、DO、WP和HOLD引脚被重新配置为I/O0、I/O1、I/O2和I/O3，可以同时进行四个位的数据传输，数据吞吐率是单线模式的四倍。为了实现四路I/O模式，主控制器需要具备相应的SPI接口，并且需要通过指令使能芯片的四路模式。

W25Q32JVSSIQ操作指令集

W25Q32JVSSIQ的操作是通过一系列SPI指令来完成的。这些指令通常由一个8位的操作码、24位的地址（对于需要地址的指令）和可选的数据组成。理解这些指令是正确使用芯片的关键。

1. 读/写使能和禁用指令：

• Write Enable (06h): 发送该指令可以使能写入操作。

• Write Disable (04h): 发送该指令可以禁用写入操作。

2. 读/写状态寄存器指令：

• Read Status Register-1 (05h): 读取状态寄存器1的内容。

• Write Status Register-1 (01h): 写入状态寄存器1的内容。

• Read Status Register-2 (35h): 读取状态寄存器2的内容。

• Write Status Register-2 (31h): 写入状态寄存器2的内容。

3. 编程和擦除指令：

• Page Program (02h): 编程一个页面。

• Sector Erase (20h): 擦除一个4KB的扇区。

• Block Erase 32KB (52h): 擦除一个32KB的块。

• Block Erase 64KB (D8h): 擦除一个64KB的块。

• Chip Erase (60h/C7h): 擦除整个芯片。

4. 读取数据指令：

• Read Data (03h): 以普通SPI模式读取数据。

• Fast Read (0Bh): 以快速SPI模式读取数据，该模式下在发送地址后有一个8位的虚拟时钟周期，用于等待芯片内部的数据准备。

• Dual Output Fast Read (3Bh): 以双路输出模式快速读取数据。

• Quad Output Fast Read (6Bh): 以四路输出模式快速读取数据。

5. 保护功能指令：

• Global Block Lock (7E/7Fh): 对所有块进行锁定或解锁，以防止意外擦除或编程。

• Individual Block Lock (36h/39h): 对单个块进行锁定或解锁。

6. 其他指令：

• Read Manufacturer/Device ID (90h): 读取制造商和设备ID，用于验证芯片型号。

• JEDEC ID (9Fh): 读取JEDEC标准的制造商ID和设备ID。

• Power Down (B9h): 使芯片进入低功耗模式。

• Release from Power Down (ABh): 唤醒芯片。

W25Q32JVSSIQ应用电路设计与注意事项

在实际的电路设计中，需要遵循一些最佳实践，以确保W25Q32JVSSIQ能够稳定可靠地工作。

1. 电源与去耦：VCC引脚需要连接到稳定的电源轨。为了有效滤除电源噪声，必须在VCC引脚附近放置一个0.1μF的陶瓷去耦电容。如果电源轨距离电源较远，或者存在较大的噪声源，可以考虑在VCC引脚附近再放置一个更大的电解电容，例如10μF。

2. 信号线布线：SPI总线上的CLK、DI、DO、/CS等信号线应尽量保持短且平行，以减小信号反射和串扰。特别是在高速应用中，信号线的阻抗匹配和布线隔离尤为重要。

3. 上电复位：W25Q32JVSSIQ内部有一个上电复位（Power-On Reset, POR）电路，但在某些情况下，外部复位可能仍然是必要的。在主控制器启动之前，确保W25Q32JVSSIQ的电源已经稳定，并且/CS引脚处于高电平。

4. 硬件写保护：如果应用需要严格的写保护，可以将WP引脚连接到地。然而，这会禁用所有写操作，包括状态寄存器的写入。如果需要软件控制的写保护，可以将WP引脚连接到主控制器的GPIO，并通过软件控制其电平。

5. 暂停功能：HOLD引脚通常用于暂停SPI通信，但如果不需要此功能，可以将HOLD引脚连接到VCC，以禁用该功能，确保芯片始终处于就绪状态。

W25Q32JVSSIQ的电源管理与低功耗模式

在许多电池供电的应用中，功耗是设计的关键考量因素。W25Q32JVSSIQ提供了多种电源管理和低功耗模式，以满足这些应用的需求。

1. 活跃模式（Active Mode）：当芯片处于活跃模式时，它可以接收和执行各种SPI指令，功耗相对较高。此时，芯片内部的振荡器、存储阵列、控制逻辑等都在正常工作。

2. 深度断电模式（Deep Power-Down Mode）：这是W25Q32JVSSIQ提供的最低功耗模式。当主控制器发送“Power Down”指令（B9h）后，芯片会进入深度断电模式，此时其内部大部分电路都被关闭，功耗降至微安级。在此模式下，芯片不响应任何SPI指令，直到接收到“Release from Power Down”指令（ABh）或/CS引脚被拉低后再拉高。

3. 暂停模式（Hold Mode）：通过将HOLD引脚拉低，可以使芯片进入暂停模式。在此模式下，芯片的SPI总线接口被置于高阻态，但内部核心电路仍然保持工作状态。这使得芯片可以在不中断内部操作的情况下，快速恢复SPI通信。暂停模式的功耗介于活跃模式和深度断电模式之间。

4. 待机模式（Standby Mode）：当/CS引脚为高电平时，芯片进入待机模式。在此模式下，芯片的大部分电路处于低功耗状态，但仍然可以快速响应/CS引脚的低电平信号。待机模式的功耗比活跃模式低，但比深度断电模式高。

W25Q32JVSSIQ可靠性与耐久性

闪存的可靠性是其应用的关键指标，主要包括数据保持（Data Retention）和擦写周期（Endurance）。

1. 数据保持：数据保持是指闪存芯片在不通电的情况下，能够可靠地存储数据的能力。W25Q32JVSSIQ承诺在85℃环境下，数据保持时间可达20年。这意味着即使设备长时间断电，存储在芯片中的数据也不会丢失。

2. 擦写周期：擦写周期是指闪存单元在失效之前可以被擦除和编程的次数。W25Q32JVSSIQ的擦写周期通常可以达到100,000次。这意味着每个存储单元可以被擦写十万次以上，这对于大多数应用来说已经足够。然而，对于需要频繁擦写数据的应用，如日志记录或配置参数更新，工程师需要注意擦写均衡（Wear Leveling）算法的设计，以延长芯片的整体寿命。擦写均衡算法的目标是将擦写操作均匀地分布到所有存储单元，避免某些单元因过度擦写而提前失效。

W25Q32JVSSIQ在嵌入式系统中的应用实例

W25Q32JVSSIQ因其优异的性能和灵活的接口，在各种嵌入式系统中都有广泛的应用。

1. 固件存储：W25Q32JVSSIQ可以作为微控制器的外部固件存储器，用于存储操作系统、应用程序代码、配置文件等。微控制器通过SPI接口从闪存中读取代码，然后执行。这种方式可以有效扩展微控制器的程序存储空间，并且由于闪存的非易失性，即使系统断电，固件也不会丢失。

2. 数据日志：在物联网设备中，W25Q32JVSSIQ常用于存储传感器数据、事件日志等。由于其大容量和高速读写能力，它可以存储大量的数据，并且在需要时可以快速读取。

3. 参数存储：在许多嵌入式设备中，需要存储一些可配置的参数，例如网络设置、用户偏好等。这些参数需要在设备断电后仍然保持。W25Q32JVSSIQ是存储这些参数的理想选择，因为它提供了高可靠性和非易失性。

4. 图像和音频数据存储：在一些需要存储图像或音频数据的应用中，如数字相机、MP3播放器等，W25Q32JVSSIQ可以作为外部存储器，用于存储这些多媒体数据。

W25Q32JVSSIQ与其他闪存的比较

在市场上，W25Q32JVSSIQ有很多同类产品，但它依然具有其独特的优势。

1. 与并行闪存（Parallel Flash）的比较：并行闪存通常具有更宽的数据总线（如8位或16位），因此理论上可以提供更高的数据吞吐率。然而，并行闪存的封装体积更大，引脚更多，功耗也更高。串行闪存（如W25Q32JVSSIQ）则以其小体积、低功耗和简单的接口，在对成本和体积敏感的应用中更具优势。

2. 与EEPROM的比较：EEPROM（Electrically Erasable Programmable Read-Only Memory）也是一种非易失性存储器，但其擦写周期通常比闪存低，存储容量也较小。EEPROM的优点在于可以以字节为单位进行擦写，而闪存必须以扇区或块为单位进行擦写。因此，对于需要频繁修改少量数据的应用，EEPROM可能更合适。但对于需要大容量存储和高速读写的应用，W25Q32JVSSIQ等闪存芯片是更好的选择。

3. 与NOR闪存和NAND闪存的比较：串行闪存通常属于NOR闪存家族。NOR闪存的优点是读写速度快，可以实现随机访问，可以直接从芯片中执行代码，因此非常适合作为固件存储。NAND闪存的优点是容量大，成本低，但其读写速度较慢，通常需要额外的控制器，并且不适合直接执行代码。因此，W25Q32JVSSIQ在需要直接执行代码的嵌入式系统中具有明显的优势。

W25Q32JVSSIQ软件驱动开发

为了在嵌入式系统中使用W25Q32JVSSIQ，需要编写相应的软件驱动程序。驱动程序的主要任务是封装SPI通信协议，并提供一系列API，以便上层应用程序能够方便地访问闪存。

1. SPI驱动层：首先，需要编写底层的SPI驱动程序，用于控制主控制器的SPI接口。这包括SPI模式配置（CPOL/CPHA）、时钟频率设置、数据传输函数（发送/接收单个字节、发送/接收多个字节等）等。

2. W25Q32JVSSIQ驱动层：在SPI驱动层之上，可以编写W25Q32JVSSIQ特定的驱动程序。这个驱动程序将封装各种闪存操作，例如：

• 初始化函数： 在系统启动时调用，用于初始化SPI接口，并验证芯片是否正确连接。

• 读取函数： 根据给定的地址和长度，从闪存中读取数据。

• 写入函数： 将数据写入闪存的指定地址。这个函数通常会涉及到“编程”操作，并且可能需要处理写使能、忙碌状态判断等。

• 擦除函数： 根据给定的地址，擦除指定的扇区或块。

• 状态寄存器操作函数： 读取和修改状态寄存器，以控制芯片的工作模式。

• 低功耗模式函数： 进入和退出深度断电模式。

3. 擦写均衡算法：对于需要频繁擦写数据的应用，驱动程序中可能还需要实现擦写均衡算法。一种简单的擦写均衡方法是，将存储空间划分为多个逻辑块，并维护一个映射表，将逻辑块映射到物理块。每次写入数据时，驱动程序会选择一个擦写次数最少的物理块进行写入，从而实现擦写操作的均匀分布。

W25Q32JVSSIQ引脚功能扩展与特殊应用

虽然W25Q32JVSSIQ的引脚图看起来相对简单，但在实际应用中，每个引脚都可能发挥出超出其基本定义的功能，尤其是在多模式配置下。

1. 四路模式下的引脚复用：在四路I/O模式下，WP和HOLD引脚被复用为数据线I/O2和I/O3。这要求主控制器必须具备支持四路SPI的接口，并且在进入四路模式后，对WP和HOLD引脚的控制将失效。因此，如果应用需要使用硬件写保护或暂停功能，则可能需要权衡是否启用四路I/O模式。

2. VCC与VSS的电气特性：W25Q32JVSSIQ的电源引脚VCC和地线VSS的电气特性要求非常严格。VCC电源电压必须在规定的范围内，否则可能导致芯片工作不稳定甚至损坏。同时，电源的纹波和噪声也需要控制在较低的水平。为了避免信号完整性问题，VSS引脚的布线应尽量粗壮，并提供良好的地线回路。

3. 信号电平与逻辑兼容性：W25Q32JVSSIQ的工作电压范围为2.7V至3.6V，通常与3.3V逻辑电平的微控制器兼容。然而，如果主控制器的工作电压是5V或1.8V，则需要进行电平转换，以确保芯片的正常工作。这可以通过使用电平转换芯片或分压电阻来实现。

W25Q32JVSSIQ的未来发展趋势与展望

随着物联网、人工智能和边缘计算技术的快速发展，对高性能、大容量、低功耗串行闪存的需求将持续增长。W25Q32JVSSIQ作为一款成熟稳定的产品，其技术也在不断演进。

1. 更高的集成度与容量：为了满足不断增长的数据存储需求，未来的串行闪存将向更高的集成度和更大的容量发展。例如，华邦电子已经推出了容量更大的串行闪存，并且集成度更高，封装更小。

2. 更快的读写速度：随着系统时钟频率的提高，对闪存的读写速度也提出了更高的要求。未来的串行闪存将支持更高的时钟频率，并采用更先进的I/O模式，如八路I/O（Octal I/O），以提供更高的数据吞吐率。

3. 更低的功耗：在电池供电的设备中，功耗是永恒的挑战。未来的串行闪存将采用更先进的电源管理技术，并提供更精细的低功耗模式，以延长设备的续航时间。

4. 更多的安全特性：随着数据安全变得越来越重要，未来的闪存将集成更多的安全特性，如硬件加密、安全启动、一次性可编程（OTP）存储区等，以保护存储在其中的敏感数据不被非法访问或篡改。

总结

W25Q32JVSSIQ作为一款优秀的串行闪存，其引脚图简洁明了，功能强大。通过对每个引脚的详细解析，以及对内部架构、操作指令、应用实例和未来趋势的深入探讨，我们全面了解了这款芯片的特性和优势。在嵌入式系统设计中，正确理解和使用W25Q32JVSSIQ，可以帮助工程师高效地构建稳定、高性能和低功耗的系统。无论是作为固件存储、数据日志还是参数存储，W25Q32JVSSIQ都能提供可靠的解决方案。同时，随着技术的不断进步，未来的串行闪存将以更强大的性能和更丰富的功能，继续在电子设备领域发挥其不可或缺的作用。
