ADAU1761深度分析：集成音频编解码器与可编程DSP的全面解读

在当今高度互联和智能化时代，音频技术作为人机交互和信息传递的关键媒介，其重要性日益凸显。无论是日常的消费电子产品，如智能手机、平板电脑、蓝牙耳机，还是专业的汽车音响、家庭影院系统，乃至工业控制和医疗设备，都离不开高性能的音频处理解决方案。在众多音频处理芯片中，Analog Devices（ADI）公司的ADAU1761凭借其独特的集成式设计——将高质量的立体声模数转换器（ADC）、数模转换器（DAC）与强大的可编程数字信号处理器（DSP）完美融合于单一芯片之上——在市场上占据了一席之地。它不仅简化了系统设计，降低了物料成本，更通过其灵活的DSP核心，为开发者提供了前所未有的音频算法实现自由度。

本文将对ADAU1761进行一次全面而深入的剖析，从其核心架构、技术特性、音频处理能力、开发生态系统，到其在各类典型应用场景中的表现，以及在当前市场中的定位与竞争态势，进行详尽的阐述。我们旨在揭示ADAU1761为何能在众多音频芯片中脱颖而出，成为工程师们在追求高性能、低功耗和高集成度音频解决方案时的优选之一。通过本次深度解读，读者将能够全面理解ADAU1761的技术精髓及其在现代音频系统设计中的深远价值。

一、 ADAU1761的核心特性与架构

ADAU1761是ADI公司SigmaDSP系列中的一款明星产品，其设计理念在于提供一个高度集成、功能丰富的音频前端解决方案。它不仅仅是一个简单的音频编解码器，更是一个内嵌了可编程DSP的“片上音频工作室”，能够独立完成从模拟信号输入、数字信号处理到模拟信号输出的整个音频链条。

1.1 SigmaDSP核心：音频处理的“大脑”

ADAU1761的核心是其强大的SigmaDSP数字信号处理器。这个DSP核是ADI公司专为音频应用优化的可编程处理器，具备独特的架构和指令集，能够高效地执行复杂的音频算法。

• 可编程性与灵活性：SigmaDSP核是完全可编程的，这意味着开发者可以根据具体应用需求，灵活地配置和实现各种音频处理功能。与传统的固定功能音频芯片不同，ADAU1761的DSP核允许用户通过软件定义其行为，从而实现高度定制化的音频解决方案。这种灵活性是其最大的优势之一，它使得同一款芯片能够适应多种不同的音频处理需求，大大缩短了产品开发周期，并降低了硬件设计的复杂性。

• 定点运算能力：ADAU1761的SigmaDSP核主要采用28位定点运算。虽然浮点运算在某些高端应用中具有更高的精度和动态范围，但定点运算在音频处理中具有其独特的优势：它通常功耗更低，芯片面积更小，成本更具竞争力，并且在满足绝大多数音频处理精度要求的同时，能够提供极高的运算效率。28位定点精度对于音频信号处理而言，已经能够提供非常低的噪声和失真，足以满足消费级甚至部分专业级音频设备的需求。其内部的累加器通常会扩展到更高的位数（例如56位或更多），以防止在连续乘法累加运算中发生溢出，从而保证了算法的精度和动态范围。

• 指令集与并行处理：SigmaDSP核采用了一种优化的指令集，能够在一个时钟周期内执行多个操作，例如同时进行乘法和累加运算（MAC操作）。这种**单指令多数据（SIMD）**或类似的设计使得DSP核能够以极高的效率处理音频流。对于音频信号这种连续的数据流，高效的并行处理能力至关重要，它确保了在有限的时钟频率下，能够完成大量的实时音频计算。

• 时钟频率与处理能力：ADAU1761的SigmaDSP核通常工作在相对较低的时钟频率下（例如50MHz），但由于其高效的架构和优化的指令集，它能够提供相当于传统通用DSP在更高频率下才能达到的处理能力。这种设计哲学使得ADAU1761在实现复杂音频功能的同时，保持了极低的功耗，这对于电池供电的便携式设备尤为关键。其内部处理能力足以支持多达2048条指令的程序，这为实现复杂的EQ、动态处理、混音和特殊效果提供了充足的空间。

1.2 音频编解码器：高质量的模拟与数字桥梁

ADAU1761集成了高性能的立体声ADC和DAC，它们是连接模拟音频世界与数字DSP核心的桥梁。

• 模数转换器（ADC）：ADAU1761内置了两路高性能的106dB SNR（信噪比）立体声ADC。这些ADC采用先进的Σ-Δ调制技术，能够将外部的模拟音频信号（如麦克风输入、线路输入）高保真地转换为数字信号，供内部DSP进行处理。106dB的信噪比意味着其能够捕捉到非常微弱的信号，同时抑制背景噪声，确保了音频输入的纯净度。高信噪比对于录音、语音识别和高保真音频播放等应用至关重要。

• 数模转换器（DAC）：芯片同样集成了两路高性能的106dB SNR立体声DAC。这些DAC负责将DSP处理后的数字音频信号高保真地转换回模拟信号，驱动耳机、扬声器或线路输出。与ADC类似，高信噪比的DAC确保了音频输出的清晰度和动态范围，为用户提供卓越的听觉体验。

• 采样率支持：ADAU1761支持从8kHz到192kHz的宽范围采样率。这意味着它不仅可以处理标准的CD质量音频（44.1kHz），广播质量音频（48kHz），还能支持更高解析度的音频格式，满足对音质有更高要求的应用场景。灵活的采样率支持也使得ADAU1761能够适应不同的音频源和输出设备，例如在电话会议中采用较低采样率以节省带宽，而在音乐播放中采用较高采样率以提升音质。

• 多通道能力：虽然ADAU1761是一个立体声编解码器，但其内部DSP可以处理多达4路数字输入和6路数字输出，这通过灵活的数字音频接口（如I2S）实现。这意味着它可以接收来自多个数字源的音频数据，并在内部进行混音、处理后，再分配到不同的数字或模拟输出通道。例如，可以同时处理来自蓝牙模块的音频和来自本地麦克风的音频，然后将处理后的混合音频输出到扬声器和录音通道。

1.3 存储器：程序与数据的载体

ADAU1761内部集成了不同类型的存储器，以支持DSP程序的运行和数据的存储。

• 程序存储器（Program RAM）：用于存储SigmaDSP核执行的音频处理程序。这些程序通常由SigmaStudio图形化界面生成，然后加载到芯片内部。程序存储器的大小决定了可以实现的算法的复杂度和数量。ADAU1761提供了足够的程序存储空间来支持大部分常见的音频处理任务。

• 数据存储器（Data RAM）：用于存储音频数据、系数、状态变量以及其他运行时所需的数据。例如，延时线、滤波器系数、增益值等都会存储在数据RAM中。充足的数据存储空间对于实现复杂的延时、混响、多段均衡器等算法至关重要。

• 参数存储器（Parameter RAM）：专门用于存储DSP算法的控制参数。这些参数可以在运行时通过I2C或SPI接口进行动态调整，例如音量、EQ频点、压缩比等。这种设计使得外部微控制器可以实时地控制和调整ADAU1761的音频处理行为，从而实现用户界面控制、场景切换等功能。

1.4 数字音频接口：与其他芯片的无缝连接

ADAU1761提供了多种数字音频接口，方便与其他数字音频设备（如蓝牙模块、应用处理器、数字功放等）进行连接。

• I2S接口：这是最常用的数字音频接口之一，ADAU1761支持多达4路输入和6路输出的I2S接口。I2S是一种同步串行接口，用于传输PCM（脉冲编码调制）数字音频数据。其灵活性在于可以配置为主模式或从模式，支持不同的位宽（如16位、24位、32位）和采样率。多路I2S接口使得ADAU1761能够同时接收和发送多个数字音频流，例如从应用处理器接收音乐数据，同时向蓝牙模块发送处理后的音频数据。

• TDM（时分复用）模式：除了标准的I2S模式，ADAU1761还支持TDM模式。TDM允许在同一组数据线上以时分复用的方式传输多个音频通道，这对于需要处理大量音频通道的系统（如多通道麦克风阵列或多通道扬声器系统）非常有用。通过TDM模式，可以减少所需的引脚数量，简化PCB布线。

• S/PDIF（索尼/飞利浦数字接口格式）：虽然ADAU1761本身不直接集成S/PDIF收发器，但其数字音频接口可以与外部S/PDIF收发器芯片配合使用，从而实现对S/PDIF数字音频流的接收和发送。S/PDIF常用于消费电子产品中的数字音频连接，如CD播放器、DVD播放器、电视等。

1.5 模拟I/O：灵活的音频路径

ADAU1761的模拟I/O部分设计得非常灵活，能够适应多种音频输入和输出需求。

• 模拟输入：芯片提供两路立体声线路输入和两路立体声麦克风输入。麦克风输入通常带有可编程增益放大器（PGA），允许用户根据麦克风的灵敏度进行增益调整。线路输入则适用于连接外部音频源，如CD播放器、MP3播放器等。这些模拟输入可以灵活地路由到内部ADC进行数字化。

• 模拟输出：ADAU1761提供两路立体声线路输出和一路立体声耳机输出。耳机输出通常集成有独立的耳机放大器，能够直接驱动低阻抗耳机。线路输出则可以连接到外部功放或有源扬声器。这些模拟输出可以接收来自内部DAC的数字转模拟信号。

• 输入/输出混音器：芯片内部还包含灵活的模拟和数字混音器，允许将不同的输入信号（模拟或数字）进行混音，并路由到不同的输出通道。例如，可以将麦克风输入和数字音乐输入混音后，同时输出到耳机和线路输出。

1.6 控制接口：外部微控制器的心脏

ADAU1761通过标准的数字接口与外部微控制器（MCU）进行通信，实现配置和控制。

• I2C接口：这是最常用的控制接口，用于加载DSP程序、设置芯片寄存器、调整DSP参数以及读取芯片状态。I2C接口简单易用，只需要两根线（SDA和SCL）即可实现双向通信。

• SPI接口：除了I2C，ADAU1761也支持SPI接口。SPI通常提供比I2C更快的通信速度，在需要快速加载大量数据或频繁更新参数的应用中可能更有优势。

• 自启动模式：ADAU1761支持自启动模式（Self-boot Mode），这意味着在系统上电后，它可以从外部串行EEPROM中自动加载DSP程序。这个功能极大地简化了系统设计，使得系统无需外部MCU的干预即可自动启动并运行预设的音频处理功能，这对于成本敏感或空间受限的应用非常有利。

1.7 电源管理：低功耗设计的典范

ADAU1761在设计时充分考虑了功耗优化，尤其适用于电池供电的便携式设备。

• 低功耗工作模式：芯片支持多种低功耗模式，包括待机模式和关断模式。在这些模式下，芯片的功耗会大大降低，从而延长电池寿命。例如，在仅进行ADC或DAC转换时，可以关闭未使用的DSP核，进一步降低功耗。

• 单电源供电：ADAU1761支持单电源供电，这简化了电源管理设计，降低了BOM（物料清单）成本。

• 动态功耗管理：DSP核的功耗会根据其处理负载动态调整。当DSP负载较低时，功耗也会相应降低。这种智能的功耗管理机制确保了芯片在任何工作状态下都能保持高效。

二、 ADAU1761的音频处理能力详解

ADAU1761的真正魅力在于其内置的SigmaDSP核所提供的强大而灵活的音频处理能力。通过ADI专有的SigmaStudio图形化开发工具，开发者无需编写一行代码，即可实现复杂的音频算法。

2.1 可编程性与图形化开发环境SigmaStudio

SigmaStudio是ADI公司为SigmaDSP系列芯片量身打造的图形化开发环境。它是ADAU1761实现其强大音频处理能力的关键。

• “所见即所得”的开发体验：SigmaStudio提供了一个直观的图形用户界面，用户可以通过拖拽功能模块、连接信号流线的方式来设计音频处理流程。每个模块代表一个特定的音频处理功能，如滤波器、混音器、音量控制、动态处理器等。这种“所见即所得”的开发方式极大地降低了DSP编程的门槛，使得即使没有深厚DSP编程背景的音频工程师也能快速上手。

• 丰富的模块库：SigmaStudio内置了庞大而全面的模块库，涵盖了从最基础的音频处理功能（如增益、延时、高通/低通滤波器）到更高级的算法（如多段参数均衡器、多带动态处理器、降噪、回声消除、虚拟环绕声等）。这些模块经过ADI的优化，能够高效地在SigmaDSP核上运行。

• 实时调试与仿真：SigmaStudio支持实时调试和仿真功能。开发者可以将设计的程序下载到ADAU1761评估板或实际产品中，并通过SigmaStudio实时调整参数，观察音频效果的变化。这种实时反馈机制大大加快了算法的优化和调试过程。例如，可以实时调整EQ的频点和Q值，立即听到音色变化，从而快速找到最佳的音频调校方案。

• 系统级设计：SigmaStudio不仅限于DSP内部的算法设计，它还可以与外部微控制器（MCU）进行通信。开发者可以在SigmaStudio中定义需要由MCU控制的参数，并生成相应的C代码或寄存器映射文件，供MCU读取和写入。这种系统级的设计能力使得ADAU1761能够无缝集成到更复杂的嵌入式系统中。

2.2 常见音频算法的实现

ADAU1761的SigmaDSP核能够高效地实现各种常见的音频处理算法，满足不同应用的需求。

• 均衡器（Equalizer, EQ）：

• 参数均衡器（Parametric EQ）：ADAU1761可以实现多段参数均衡器，每段EQ都可以独立调整中心频率、Q值（带宽）和增益。这使得开发者能够对音频频谱进行精确的塑造，例如提升低音、削减刺耳的高音或修正房间声学缺陷。在汽车音响中，EQ是必不可少的功能，用于补偿车厢内复杂的声学环境。

• 图示均衡器（Graphic EQ）：通过将多个固定频点的峰值/谷值滤波器组合，可以实现图示均衡器，提供更直观的频响曲线调整。

• 高通/低通/带通/带阻滤波器：用于滤除不需要的频率成分，例如在扬声器分频器中分离高音和低音，或在麦克风输入中滤除低频噪声。

• 动态范围控制（Dynamic Range Control, DRC）：

• 压缩器（Compressor）：用于减小音频信号的动态范围，使响亮的声音变小，安静的声音变大，从而使整体声音听起来更均匀。在音乐播放中，压缩器可以使歌曲听起来更“饱满”；在语音通话中，可以确保不同说话音量的人声都能清晰可闻。

• 扩展器（Expander）：与压缩器相反，用于增大音频信号的动态范围，使安静的声音更安静，响亮的声音更响亮。

• 噪声门（Noise Gate）：当信号低于某个阈值时，噪声门会完全关闭音频通道，从而有效消除背景噪声。这在麦克风应用中非常有用，可以消除环境噪音，只在有人说话时才打开麦克风。

• 自动音量控制（Automatic Level Control, ALC）：ALC能够自动调整输入信号的增益，使其输出音量保持在一个相对稳定的水平。这在电话会议、广播和车载免提等应用中非常重要，可以避免因说话人音量变化过大而导致的声音忽大忽小。

• 混音器（Mixer）：

• ADAU1761内部具有灵活的数字混音器矩阵，可以将多个输入通道（模拟或数字）进行任意组合、混音，并路由到不同的输出通道。例如，可以将麦克风输入和背景音乐混音后输出到扬声器，同时将纯麦克风信号录制到另一个通道。

• 延时（Delay）：

• 可用于实现简单的延时效果，例如回声、合唱，或者在多扬声器系统中进行时间对齐，以补偿不同扬声器到听众距离的差异，从而改善声像定位和音质。

• 音量控制（Volume Control）：

• 提供精确的数字音量控制，可以实现平滑的音量调节，避免“咔嗒”声。

• 分频器（Crossover）：

• 在多路扬声器系统（如2分频或3分频音箱）中，分频器用于将全频音频信号分离成不同的频段（如低音、中音、高音），并分别发送给对应的扬声器单元。ADAU1761可以实现各种阶数的Butterworth、Linkwitz-Riley等分频滤波器。

2.3 特定应用功能与高级算法

除了上述通用算法，ADAU1761的SigmaDSP核还能够实现一些针对特定应用的高级音频功能。

• 降噪（Noise Reduction）：

• 通过自适应滤波器或频谱减法等算法，有效抑制环境背景噪声，提升语音或音乐的清晰度。这在麦克风阵列、车载免提和录音设备中尤为重要。

• 回声消除（Acoustic Echo Cancellation, AEC）：

• 在电话会议、免提通话或视频会议系统中，AEC是关键技术。它能够识别并消除扬声器播放的声音在房间内反射后被麦克风再次捕捉到的回声，从而避免通话双方听到自己的回声，提升通话质量。

• 虚拟环绕声（Virtual Surround Sound）：

• 通过HRTF（头部相关传输函数）或其他空间音频处理技术，ADAU1761可以在两声道耳机或扬声器上模拟出多声道环绕声效果，提升用户的沉浸感。这在游戏、电影和虚拟现实应用中非常受欢迎。

• 低音增强（Bass Enhancement）：

• 通过谐波合成或心理声学低音增强算法，在不增加扬声器尺寸或功耗的情况下，有效提升低频的感知度和冲击力，改善小尺寸扬声器的低音表现。

• 声场扩展（Stereo Widening）：

• 通过对左右声道信号进行相位和幅度处理，可以创建出比实际扬声器间距更宽广的立体声声场，提升音乐的开阔感。

• 多波段动态处理：

• 比简单的压缩器更进一步，将音频信号分成多个频段，然后对每个频段独立进行动态处理。这可以实现更精细的音质控制，例如只压缩低音以避免过载，同时保持高音的动态。

• 扬声器保护：

• 通过监测扬声器驱动电流和电压，并结合温度模型，DSP可以实时调整输出功率，防止扬声器过载或过热损坏。这对于小型扬声器或高功率应用尤为重要。

2.4 多通道处理能力

尽管ADAU1761的模拟I/O是立体声的，但其内部DSP和数字I/O的灵活性使其能够处理多通道数字音频流。例如：

• 可以从多个I2S输入通道接收数字麦克风阵列的数据，并在DSP中进行波束成形、降噪和回声消除等预处理。

• 可以将处理后的多通道音频数据通过I2S输出到多通道数字功放，驱动多个扬声器。

• 在某些应用中，可以将立体声输入信号在DSP中进行处理，然后生成多个虚拟通道（如虚拟环绕声的5.1或7.1通道），再通过数字输出发送到支持多通道输入的解码器或功放。

这种多通道处理的潜力使得ADAU1761不仅仅局限于简单的立体声应用，而是能够成为更复杂音频系统中的核心处理单元。

三、 开发环境与工具：赋能工程师的利器

ADAU1761之所以受到广泛欢迎，除了其芯片本身的卓越性能外，ADI公司提供的完善开发环境和工具生态系统也功不可没。其中，SigmaStudio是核心，它极大地简化了音频DSP的开发流程。

3.1 SigmaStudio：图形化编程的革命

如前所述，SigmaStudio是ADAU1761乃至整个SigmaDSP系列芯片的灵魂所在。它将复杂的DSP编程抽象为直观的图形化操作，使得音频工程师能够专注于音频效果的设计，而非底层的代码实现。

• 设计流程的革新：传统的DSP开发需要深入理解DSP架构、汇编语言或C语言编程，以及复杂的数学算法。这对于不具备专业DSP背景的音频工程师来说是一个巨大的挑战。SigmaStudio通过提供一个拖拽式的界面，将各种音频处理功能封装为预定义的模块，用户只需将这些模块连接起来，即可构建复杂的音频信号处理链。这种方式将设计流程从“编写代码”转变为“搭建功能块”，极大地降低了学习曲线和开发难度。

• 丰富的音频处理模块：SigmaStudio的模块库是其强大功能的基石。这个库包含了从基础的增益、延时、滤波器（IIR、FIR）、混音器，到高级的动态处理器（压缩器、扩展器、噪声门、限幅器）、自动音量控制（ALC）、分频器、均衡器（参数EQ、图示EQ）、以及各种特殊效果（如混响、合唱、颤音、移相器）等数百个模块。此外，还有用于控制逻辑、GPIO、AD/DA转换控制、采样率转换等辅助模块，几乎涵盖了所有常见的音频处理需求。

• 自定义模块与宏：对于更高级的用户，SigmaStudio还支持创建自定义模块和宏。用户可以将多个基本模块组合成一个更复杂的宏模块，从而提高设计的复用性和可读性。此外，对于一些特定的、需要高度优化的算法，用户也可以通过编写汇编代码或C代码来创建自定义DSP模块，然后将其集成到SigmaStudio中。

• 参数控制与外部接口：SigmaStudio允许开发者为每个模块的参数创建控制界面，这些控制界面可以与外部微控制器（MCU）进行通信。例如，一个音量控制模块的增益参数可以被映射到一个I2C或SPI寄存器地址，外部MCU可以通过写入这个地址来实时调整音量。SigmaStudio可以自动生成这些参数的寄存器映射表和相应的C语言头文件，极大地简化了MCU与ADAU1761之间的通信编程。

• 仿真与实时调试：SigmaStudio内置了强大的仿真引擎，可以在PC上模拟ADAU1761的DSP行为，而无需实际硬件。这使得开发者可以在早期阶段验证设计逻辑。更重要的是，一旦连接到实际的ADAU1761评估板或产品，SigmaStudio可以实现实时调试。这意味着在音频播放过程中，开发者可以实时调整DSP参数，并立即听到音效的变化，同时观察信号流中的波形、频谱等数据。这种即时反馈机制对于音频调校和优化至关重要，它比传统的“修改代码-编译-下载-测试”循环效率高得多。

• 代码生成与部署：当设计完成后，SigmaStudio会自动将图形化设计编译成ADAU1761可执行的DSP程序代码（通常是二进制文件或十六进制文件）。这些代码可以通过I2C/SPI接口加载到芯片的程序存储器中。对于支持自启动模式的ADAU1761，SigmaStudio还可以生成用于外部EEPROM的二进制文件，使得芯片在系统上电后无需外部MCU干预即可自动加载并运行DSP程序。

3.2 评估板与开发套件：快速原型验证的平台

为了帮助开发者快速上手和验证设计，ADI公司提供了配套的ADAU1761评估板和开发套件。

• ADZS-ADAU1761MINI评估板：这是最常见的ADAU1761评估板之一。它通常包含ADAU1761芯片本身，以及必要的电源管理电路、时钟电路、模拟输入/输出接口（如RCA插座、3.5mm耳机插孔、麦克风输入）、数字音频接口（如I2S连接器）、USB接口（用于与PC连接和SigmaStudio通信）以及一些用户可编程的按钮和LED。

• 功能与作用：

• 硬件验证平台：评估板提供了一个现成的硬件平台，工程师无需自行设计和制作PCB，即可立即开始对ADAU1761的功能进行测试和验证。

• SigmaStudio的载体：评估板通过USB接口与运行SigmaStudio的PC连接。SigmaStudio通过USB接口将DSP程序下载到评估板上的ADAU1761芯片，并进行实时调试和参数调整。

• 音频性能测试：评估板上的高质量模拟I/O和数字I/O接口，使得工程师可以使用专业的音频分析仪（如Audio Precision）对ADAU1761的音频性能（如信噪比、总谐波失真加噪声、频率响应等）进行精确测量。

• 原型开发：对于一些简单的应用，评估板甚至可以直接作为原型产品进行功能演示和初步测试。

• 其他开发资源：除了评估板，ADI还提供详细的数据手册、应用笔记、参考设计、社区论坛支持等，为开发者提供全方位的技术支持。

3.3 软件开发流程：从概念到产品

使用ADAU1761进行音频产品开发通常遵循以下流程：

1. 需求分析与系统架构设计：明确产品的音频功能需求（如需要哪些输入/输出、需要实现哪些音频效果、功耗预算等），并设计整体系统架构，确定ADAU1761在系统中的角色。

2. SigmaStudio设计：在SigmaStudio中根据需求搭建音频处理流程。这包括选择合适的输入/输出模块、插入所需的DSP算法模块（EQ、DRC、混音等）、连接信号流线、设置初始参数。

3. 硬件连接与调试：将ADAU1761评估板连接到PC，并通过SigmaStudio将DSP程序下载到芯片。连接音频输入源（如信号发生器、麦克风）和输出设备（如耳机、扬声器）。

4. 实时调校与优化：在SigmaStudio中实时调整DSP参数，聆听音频效果，并使用示波器、频谱分析仪等工具观察信号变化，直到达到满意的音频性能。这个阶段通常需要大量的听音测试和主观评估。

5. MCU控制接口设计：如果需要外部MCU控制ADAU1761的参数，则在SigmaStudio中定义这些可控参数，并生成相应的寄存器映射文件。在MCU固件中编写代码，通过I2C或SPI接口与ADAU1761通信，实现参数的动态调整。

6. 程序固化与生产：当DSP程序和MCU固件都开发和测试完毕后，可以将DSP程序固化到外部EEPROM中（如果使用自启动模式），或者由MCU在系统启动时加载。然后进行大规模生产。

7. 测试与验证：在生产过程中和产品出厂前，需要对ADAU1761的功能和音频性能进行严格的测试和验证，确保产品质量。

这个流程强调了SigmaStudio在整个开发过程中的核心地位，它将复杂的DSP开发变得更加高效和可视化，大大缩短了产品上市时间。

四、 典型应用场景：ADAU1761的广阔舞台

ADAU1761凭借其高集成度、低功耗、高性能音频编解码器以及灵活的可编程DSP，使其在众多音频应用领域中都找到了用武之地。

4.1 汽车音响系统

汽车环境是音频处理最具挑战性的场景之一，复杂的声学环境、高噪声、以及对音质的严格要求，使得高性能音频DSP成为必需。ADAU1761在汽车音响中扮演着重要角色。

• 车载主机（Head Unit）：在汽车主机中，ADAU1761可以作为核心音频处理器，处理来自收音机、CD/USB播放器、蓝牙模块、导航系统等各种音源的信号。其DSP可以实现：

• 声场校正：根据车厢内部的声学特性，进行多段参数均衡器调整，补偿频率响应不平坦，优化音质。

• 时间对齐：由于车厢内扬声器到驾驶员/乘客的距离不同，声音到达时间会有差异。DSP可以对每个扬声器输出进行精确的延时调整，确保所有声音同时到达听众耳朵，从而改善声像定位和立体声效果。

• 动态范围控制：在嘈杂的驾驶环境中，自动音量控制（ALC）可以根据车速或环境噪声自动调整音量，确保音乐或语音始终清晰可闻。压缩器和限幅器则可以防止信号过载，保护扬声器。

• 虚拟环绕声：利用DSP算法，在有限的扬声器配置下模拟出更具沉浸感的环绕声效果。

• 低音增强：提升车载小尺寸扬声器的低频表现。

• 车载功放（Amplifier）：在独立的汽车功放中，ADAU1761可以作为前级处理器，接收来自主机的数字或模拟信号，进行精细的音频处理，然后将处理后的信号发送给功放芯片进行放大。这使得功放能够实现更高级的音质调校和扬声器保护功能。

• 车载免提与语音交互：ADAU1761的ADC和DSP能力使其非常适合处理车载麦克风信号：

• 降噪：有效抑制发动机噪音、胎噪、风噪等车内环境噪音，提升通话质量。

• 回声消除（AEC）：消除扬声器播放的通话语音在车厢内反射后被麦克风捕捉到的回声，确保流畅的免提通话体验。

• 语音增强：对人声进行优化，使其在嘈杂环境中更清晰。

• 高级驾驶辅助系统（ADAS）：在一些ADAS应用中，音频提示和警告是重要的组成部分。ADAU1761可以处理警告音效，并根据驾驶环境进行动态调整，确保驾驶员能够清晰听到关键信息。

4.2 便携式音频设备

低功耗是便携式设备设计的核心考量，ADAU1761的低功耗特性使其在这一领域具有显著优势。

• 智能手机与平板电脑：虽然高端智能手机通常使用更复杂的SoC（系统级芯片）集成音频处理，但在一些中低端或特定功能的手机/平板中，ADAU1761可以作为独立的音频协处理器，负责高质量的音频输入/输出以及部分音频效果处理，例如：

• 耳机输出优化：提供高质量的耳机驱动和音效处理。

• 麦克风阵列处理：配合多个麦克风实现降噪、波束成形，提升语音通话和语音识别的准确性。

• 扬声器优化：对内置扬声器进行频率响应校正和动态范围管理，提升外放音质。

• 便携式蓝牙音箱：这是ADAU1761的典型应用之一。在蓝牙音箱中，ADAU1761可以：

• 蓝牙音频解码与处理：接收来自蓝牙模块的数字音频流，进行音量控制、EQ调整、低音增强、动态压缩等处理，然后驱动内置扬声器。

• 免提通话：处理内置麦克风信号，实现降噪和回声消除，提供清晰的免提通话功能。

• 多音箱互联：在某些支持多音箱串联播放的系统中，ADAU1761可以实现音频同步和分发。

• 蓝牙耳机与TWS（真无线立体声）耳机：在高端蓝牙耳机和TWS耳机中，ADAU1761或其同系列芯片可以实现：

• 主动降噪（Active Noise Cancellation, ANC）：通过麦克风拾取环境噪声，DSP生成反向声波进行抵消，提供沉浸式听音体验。

• 环境音模式/通透模式：允许用户在听音乐的同时听到周围环境声音，提高安全性。

• 通话降噪（Environmental Noise Cancellation, ENC）：在通话时消除背景噪音，确保通话清晰。

• 音质优化：对耳机单元进行频率响应校正，提供个性化音效。

• 数字录音笔/录音设备：ADAU1761的高性能ADC和DSP使其非常适合录音应用：

• 高质量录音：提供高信噪比的模拟输入，确保录音质量。

• 降噪与增益控制：在录音过程中实时进行降噪和自动增益控制，提升录音的可用性。

4.3 家庭影院与消费电子

在家庭娱乐领域，ADAU1761可以为音响设备带来更出色的音质和功能。

• 条形音箱（Soundbar）：条形音箱通常需要在一个紧凑的箱体内实现多声道效果。ADAU1761可以作为音频处理核心，实现：

• 虚拟环绕声：通过DSP算法模拟出5.1或7.1声道效果，提升观影沉浸感。

• 扬声器阵列处理：对条形音箱内部的多个扬声器单元进行独立控制和优化，改善声场表现。

• 低音管理：对低音炮进行分频和相位调整。

• AV接收器（AV Receiver）：在一些入门级或中端AV接收器中，ADAU1761可以处理部分音频信号，例如：

• 房间声学校正：通过麦克风测量房间声学特性，DSP自动调整EQ和延时，优化音质。

• 多声道混音与路由：将不同音源混音并路由到各个扬声器通道。

• 智能电视：在智能电视中，ADAU1761可以用于提升内置扬声器的音质，实现：

• 电视音效增强：如虚拟环绕声、对话增强、低音增强等。

• 智能语音交互：处理电视内置麦克风的语音信号，进行降噪和回声消除，以便进行语音命令识别。

• 多房间音频系统：在一些分布式音频系统中，ADAU1761可以作为每个区域的本地音频处理节点，负责该区域的音源选择、音量控制和音效处理。

4.4 智能家居与物联网（IoT）设备

随着智能家居的普及，对音频交互的需求也日益增长。

• 智能音箱：与便携式蓝牙音箱类似，ADAU1761在智能音箱中负责音频输入（麦克风阵列）、语音处理（降噪、回声消除）、语音唤醒预处理，以及音频输出（扬声器驱动和音质优化）。

• 智能门铃/可视对讲：在这些设备中，ADAU1761可以处理双向语音通话，实现降噪、回声消除，确保清晰的对讲体验。

• 医疗设备：在助听器、医疗诊断设备等领域，ADAU1761的低功耗和高性能音频处理能力也可能发挥作用，例如在助听器中进行噪声管理和语音增强。

• 工业控制与安防：在需要语音提示、环境监听或对讲功能的工业设备和安防系统中，ADAU1761可以提供可靠的音频处理解决方案。

总而言之，ADAU1761凭借其高度集成、低功耗、高性能和灵活可编程的特点，成为了众多需要音频输入/输出和实时音频处理的嵌入式系统的理想选择。其广泛的应用场景充分证明了其在音频电子领域的强大适应性和市场价值。

五、 市场定位与竞争分析：ADAU1761的生态位

在竞争激烈的音频芯片市场中，ADAU1761并非孤军奋战。它面临着来自其他半导体巨头的挑战，但凭借其独特的优势，成功地开辟并巩固了自己的市场生态位。

5.1 ADI在音频领域的领导地位

Analog Devices（ADI）作为全球领先的高性能模拟技术公司，在音频领域拥有深厚的技术积累和广泛的产品线。其音频产品涵盖了从高性能ADC/DAC、音频DSP、放大器到MEMS麦克风等多个品类。SigmaDSP系列是ADI在音频DSP领域的核心产品线，以其易用性、高性能和灵活性而闻名。ADAU1761作为SigmaDSP家族的一员，受益于ADI在音频技术方面的强大研发实力和品牌影响力。ADI的优势在于：

• 模拟与数字的融合：ADI在模拟信号链领域拥有世界级的专业知识，这使得它能够设计出高性能的ADC和DAC，为数字DSP提供高质量的输入和输出。这种模拟与数字的深度融合是其核心竞争力。

• SigmaDSP生态系统：SigmaStudio作为其核心开发工具，为开发者提供了无与伦比的易用性和灵活性，形成了强大的用户粘性。

• 广泛的客户基础：ADI与全球众多知名消费电子、汽车、专业音频和工业客户建立了长期合作关系。

5.2 主要竞争对手与产品对比

ADAU1761的主要竞争对手包括但不限于：

• Cirrus Logic（思睿逻辑）：Cirrus Logic是音频编解码器和DSP领域的另一个重要玩家，尤其在智能手机和便携式音频市场占据主导地位。其产品线包括高性能的音频编解码器（如CS47Lxx系列）、智能放大器（如CS35Lxx系列）以及一些集成了DSP的音频解决方案。

• 对比ADAU1761：Cirrus Logic的产品在某些高端智能手机应用中可能具有更高的集成度和更复杂的DSP算法（例如针对扬声器保护和ANC的专用算法）。但ADAU1761在通用可编程性、SigmaStudio的易用性以及在汽车和消费电子等更广泛领域的通用性方面具有优势。Cirrus Logic的一些产品可能更侧重于特定应用（如手机音频），而ADAU1761则更具通用性。

• Texas Instruments（德州仪器，TI）：TI在DSP和模拟半导体领域同样实力雄厚，其音频产品线包括PurePath™系列数字音频放大器、音频编解码器（如TLV320AICxx系列）和通用DSP（如C5000/C6000系列）。

• 对比ADAU1761：TI的通用DSP（如C5000/C6000）提供了更强大的通用计算能力，但通常需要更专业的DSP编程知识，且集成度不如ADAU1761。TI的音频编解码器通常是独立的ADC/DAC，不集成可编程DSP。在集成度、功耗和易用性方面，ADAU1761在特定的集成音频处理应用中具有优势。

• NXP Semiconductors（恩智浦半导体）：NXP在汽车电子和微控制器领域具有强大实力，其音频产品线包括汽车音频DSP、音频放大器和音频编解码器。

• 对比ADAU1761：NXP在汽车音频领域有其专用解决方案，可能在某些汽车特定功能（如ASIL安全等级）上有所侧重。ADAU1761则以其通用可编程性和SigmaStudio的灵活性，在汽车音响的定制化和调试方面提供了独特的优势。

• Realtek（瑞昱）：Realtek在PC音频编解码器和一些消费电子领域占据较大市场份额，其产品以高性价比著称。

• 对比ADAU1761：Realtek的产品通常是固定功能的音频编解码器，不具备ADAU1761那样的可编程DSP能力。它们更侧重于提供标准化的音频输入/输出功能，而在复杂的音频效果和定制化方面则无法与ADAU1761相比。

5.3 ADAU1761的市场生态位

ADAU1761的市场生态位可以总结为：高集成度、低功耗、高性能音频编解码器与易用可编程DSP的完美结合，尤其适用于对成本、空间和开发效率有较高要求的嵌入式音频系统。

• 高集成度与成本效益：将ADC、DAC和DSP集成于单一芯片，大大减少了外部元件数量，简化了PCB设计，降低了物料清单（BOM）成本和生产成本。

• 低功耗：其优化的架构和电源管理功能使其在便携式、电池供电的设备中具有显著优势，延长了产品续航时间。

• 易用性与开发效率：SigmaStudio图形化开发环境是其核心竞争力。它使得非DSP专业背景的工程师也能快速开发和调试复杂的音频算法，大大缩短了产品上市时间。这对于快速迭代的消费电子市场至关重要。

• 高性能音频：106dB的信噪比和低失真特性确保了卓越的音频质量，满足了大多数消费级和部分专业级应用的需求。

• 灵活性与通用性：可编程DSP意味着同一款芯片可以通过软件配置适应多种不同的音频处理需求，从而降低了库存管理和供应链的复杂性。

• 目标市场：ADAU1761主要面向中低端到中高端的消费电子（如蓝牙音箱、耳机、条形音箱、智能电视）、汽车音响（主机、功放、免提）、以及部分工业和医疗应用。它可能不是最高端专业音频设备的唯一选择，但其性价比和易用性使其在中等复杂度的嵌入式音频系统中具有极强的竞争力。

总的来说，ADAU1761在市场上找到了一个平衡点：它提供了比纯粹的音频编解码器更强大的处理能力和灵活性，同时又比通用高性能DSP更易于使用、功耗更低、集成度更高。这种独特的组合使其在特定的应用领域中具有不可替代的价值。

六、 优势与局限性：辩证看待ADAU1761

任何技术产品都存在其优势与局限性，ADAU1761也不例外。全面了解这些方面有助于开发者做出明智的设计选择。

6.1 ADAU1761的显著优势

1. 高集成度，简化系统设计：

• 单芯片解决方案：ADAU1761将ADC、DAC和可编程DSP集成在单个芯片上，这意味着一个芯片就可以完成从模拟输入到数字处理再到模拟输出的整个音频信号链。这极大地简化了硬件设计，减少了PCB面积，降低了元件数量和物料成本（BOM）。

• 减少外部元件：无需额外的独立DSP芯片、ADC芯片或DAC芯片，从而减少了电路板上的元件数量，降低了设计复杂度和潜在的电磁干扰（EMI）问题。

• 缩短开发周期：由于硬件设计简化，工程师可以更快地完成原理图和PCB布局，将更多精力投入到音频算法的开发和调校上。

2. 低功耗，适用于便携式和电池供电应用：

• 优化架构：SigmaDSP核在设计时就考虑了低功耗运行，其高效的指令集和定点运算特性使得在较低时钟频率下也能完成复杂的音频任务。

• 灵活的电源管理模式：支持多种睡眠和关断模式，在不使用时可以大幅降低功耗，延长电池寿命。这对于蓝牙音箱、无线耳机、智能手机等便携式设备至关重要。

• 单电源供电：简化了电源设计，进一步降低了系统功耗和成本。

3. SigmaStudio图形化开发环境，极大地降低了开发门槛：

• 无需代码编程：这是ADAU1761最大的卖点之一。通过拖拽模块、连接信号流线的方式进行设计，使得即使没有深厚DSP编程背景的音频工程师也能快速上手，专注于音频效果的实现。

• “所见即所得”的调试体验：实时调整参数并立即听到效果，大大加快了音频调校和优化过程。这对于产品音质的精细打磨非常有利。

• 丰富的模块库：提供了几乎所有常见的音频处理算法模块，以及用于控制和辅助功能的模块，极大地提高了开发效率。

4. 高性能音频编解码器，确保卓越音质：

• 高信噪比（SNR）：ADC和DAC均达到106dB的信噪比，这意味着非常低的背景噪声，能够捕捉和重现音频的微弱细节。

• 低总谐波失真加噪声（THD+N）：确保音频信号在转换过程中保持高保真度，减少失真。

• 宽采样率支持：从8kHz到192kHz，能够处理各种音频格式，满足不同应用场景的音质要求。

5. 灵活的可编程DSP，实现高度定制化功能：

• 软件定义功能：DSP核的完全可编程性使得开发者可以根据具体需求定制各种音频处理功能，而不仅仅局限于芯片预设的固定功能。

• 适应性强：同一款芯片可以通过软件配置适应多种不同的产品型号和市场需求，提高了设计的复用性。

• 支持复杂算法：能够实现多段均衡器、多带动态处理、降噪、回声消除、虚拟环绕声等复杂算法，为产品增加附加值。

6. 自启动模式，简化系统启动流程：

• 无需外部MCU即可从EEPROM加载DSP程序，这对于成本敏感或空间受限的应用非常有利，可以进一步简化系统设计。

6.2 ADAU1761的潜在局限性

1. DSP处理能力相对有限（与高端DSP相比）：

• 定点运算限制：虽然28位定点运算对于大多数音频应用足够，但在某些对精度和动态范围要求极高的专业音频应用中（例如高精度录音棚设备、母带处理），浮点DSP可能更具优势。定点运算在算法设计时需要更仔细地考虑数值溢出和精度损失问题。

• MIPS/MHz限制：与ADI自家更高端的Sigma300/350系列或Sharc系列DSP相比，ADAU1761的DSP核处理能力（MIPS/MHz）相对较低。这意味着它可能无法同时运行数量非常多或计算复杂度极高的音频算法。例如，如果需要同时实现多个通道的复杂自适应滤波器、大规模的卷积混响等，ADAU1761可能会力不从心。

• 程序存储空间限制：虽然对于常见应用足够，但对于需要非常庞大程序代码的复杂算法，可能需要考虑更高端的DSP。

2. 通道数限制：

• 模拟I/O限制：ADAU1761的模拟I/O是立体声（2进2出），这限制了其在需要大量模拟输入/输出通道的应用中的直接使用，例如多通道专业混音台或大型多区域音频系统。

• 数字I/O通道数：虽然数字I2S接口支持多达4路输入和6路输出，但这也并非无限。对于需要处理超过此数量数字通道的应用，可能需要多颗ADAU1761或选择更高端的音频处理器。

3. 对外部MCU的依赖（在某些应用中）：

• 加载DSP程序（如果不用自启动）。

• 根据用户输入（按钮、旋钮、触摸屏）动态调整DSP参数。

• 处理其他系统级功能（如蓝牙连接、用户界面、电源管理等）。

• 虽然支持自启动，但在大多数复杂产品中，仍然需要一个外部微控制器（MCU）来：

• 这意味着虽然ADAU1761简化了音频部分的开发，但整个系统仍然需要MCU的配合。

4. 学习曲线（对于初学者）：

• 尽管SigmaStudio极大地降低了门槛，但对于完全没有DSP或音频处理概念的初学者来说，理解各种音频模块的功能、参数以及信号流的概念仍然需要一定的学习时间。

• 对于更高级的调试和优化，例如理解DSP内部的数值精度、时钟域交叉等问题，仍然需要一定的专业知识。

5. 市场竞争激烈：

• 如前所述，音频芯片市场竞争激烈，有许多强大的竞争对手提供类似或互补的产品。开发者在选择时需要综合考虑性能、成本、功耗、开发工具和供应商支持等多个因素。

综上所述，ADAU1761是一款非常优秀的集成音频解决方案，其优势在于高集成度、低功耗、易用性和高性能。然而，开发者也需要清楚其在DSP处理能力和通道数方面的相对局限性，以便在设计时做出最合适的芯片选型，确保产品能够满足性能和成本目标。对于大多数消费级和中端嵌入式音频应用，ADAU1761无疑是一个极具吸引力的选择。

七、 技术规格概览：ADAU1761的关键参数

为了更全面地了解ADAU1761的性能，以下是其一些关键技术规格的概览。请注意，具体参数可能因芯片版本或测试条件而略有差异，详细信息应参考最新的官方数据手册。

7.1 音频编解码器（ADC/DAC）性能

• 信噪比（SNR）：

• ADC：典型值 106 dB (A加权)

• DAC：典型值 106 dB (A加权)

• 耳机输出：典型值 100 dB (A加权)

• 总谐波失真加噪声（THD+N）：

• ADC：典型值 -93 dB (1 kHz, 0 dBFS)

• DAC：典型值 -93 dB (1 kHz, 0 dBFS)

• 耳机输出：典型值 -87 dB (1 kHz, 10 mW into 16 Ω)

• 采样率支持：

• 支持从 8 kHz 到 192 kHz 的宽范围采样率。

• 位深：

• ADC/DAC支持 16位、20位、24位等多种位深配置。

• 模拟输入：

• 2路立体声线路输入 (Line Input)

• 2路立体声麦克风输入 (Microphone Input)，带可编程增益放大器 (PGA)

• 模拟输出：

• 2路立体声线路输出 (Line Output)

• 1路立体声耳机输出 (Headphone Output)，集成耳机放大器

7.2 数字信号处理器（DSP）

• DSP核心：ADI SigmaDSP 28位定点处理器

• 处理能力：通常工作在 50 MHz 左右，提供高效的音频处理能力。

• 程序存储器：支持约 2048 条指令（具体取决于指令类型和程序复杂度）。

• 数据存储器：足够的RAM用于存储音频数据、系数和状态变量。

• 参数存储器：用于存储可由外部控制的DSP参数。

7.3 数字音频接口

• I2S/TDM接口：

• 支持多达 4路数字输入和 6路数字输出通道。

• 可配置为主模式或从模式。

• 支持多种位宽（16位、24位、32位）。

• 串行数据格式：支持I2S、左对齐、右对齐、DSP模式等多种串行数据格式。

7.4 控制接口

• I2C接口：支持标准模式和快速模式，用于配置和控制。

• SPI接口：支持主模式和从模式，用于配置和控制。

• 自启动模式：支持从外部串行EEPROM自动加载DSP程序。

7.5 时钟管理

• 主时钟源：支持外部MCLK输入，或通过内部PLL（锁相环）从MCLK或晶体振荡器生成内部时钟。

• 灵活的时钟分频：内部时钟生成器可以灵活地为ADC、DAC和DSP提供时钟。

7.6 电源与功耗

• 供电电压：通常支持单电源供电，例如 3.3V 或 1.8V（具体取决于型号和配置）。

• 低功耗模式：支持多种低功耗模式，如待机模式、关断模式，以延长电池寿命。

• 典型功耗：在不同工作模式下（如仅ADC/DAC、DSP运行等）具有不同的典型功耗值，通常在毫瓦级别。

7.7 封装

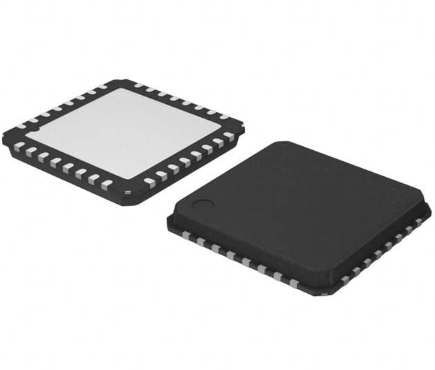

• 封装类型：通常采用小尺寸的LFCSP（引线框架芯片级封装）或QFN（四方扁平无引脚封装），例如 40引脚 LFCSP。小尺寸封装使其适用于空间受限的便携式设备。

这些技术规格共同构成了ADAU1761强大的性能基础，使其能够满足各种复杂音频应用的需求。

八、 结论：ADAU1761在音频领域的持续价值

通过对Analog Devices ADAU1761的全面深入分析，我们可以清晰地看到这款集成音频编解码器与可编程DSP的芯片，在现代音频电子领域所扮演的关键角色及其持续的价值。它不仅仅是一个简单的音频转换器，更是一个功能强大的“片上音频工作室”，为开发者提供了前所未有的灵活性和效率。

ADAU1761最核心的价值在于其高集成度和易用性。将高质量的ADC、DAC和可编程SigmaDSP核融合于单一芯片，极大地简化了系统设计，降低了物料成本和生产复杂性。这对于空间和成本都非常敏感的消费电子产品，如便携式音箱、蓝牙耳机、智能手机配件以及车载信息娱乐系统，具有不可估量的优势。开发者无需再为选择独立的DSP、ADC和DAC而烦恼，也无需处理它们之间复杂的接口和时序问题，从而能够将更多精力集中在产品核心功能的创新和音频性能的优化上。

而其易用性则主要体现在SigmaStudio图形化开发环境。这款强大的工具将复杂的DSP编程抽象为直观的拖拽和连接操作，使得即使没有深厚DSP编程背景的音频工程师也能快速上手，实现从基本的音量控制、均衡器到高级的降噪、回声消除、虚拟环绕声等各种复杂的音频算法。实时调试和调校功能更是极大地加速了产品开发和音质优化的过程，使得工程师能够“所听即所得”，快速迭代和完善音频效果。这种开发模式的革新，无疑是ADAU1761能够广泛普及的关键因素之一。

此外，ADAU1761在低功耗方面的卓越表现，使其成为电池供电便携式设备的理想选择，有效延长了产品续航时间。其高性能的ADC和DAC确保了音频信号的高保真度，满足了用户对卓越音质的追求。灵活的数字和模拟I/O接口，以及自启动模式，也进一步增强了其在各种系统中的适应性和易用性。

当然，ADAU1761并非没有局限。与更高端的通用DSP相比，其处理能力和通道数可能相对有限，不适用于对计算资源有极致要求或需要处理超多通道的专业音频应用。然而，对于绝大多数中低端到中高端的嵌入式音频系统而言，ADAU1761所提供的性能、功能和成本效益的平衡点，使其成为一个极具吸引力的解决方案。

展望未来，随着人工智能、物联网和沉浸式体验等技术的发展，音频在人机交互中的作用将更加突出。对高性能、低功耗、高集成度且易于开发的音频处理解决方案的需求将持续增长。ADAU1761及其所属的SigmaDSP系列，凭借其成熟的技术、完善的生态系统和持续的创新，无疑将继续在这一领域发挥重要作用，赋能更多创新音频产品的诞生，为用户带来更加丰富和优质的听觉体验。它不仅仅是一款芯片，更是音频工程师实现创意、塑造声音的强大平台。
