PCB基板的板材分类

印刷电路板（PCB）是现代电子设备不可或缺的核心组成部分，它承载着电子元器件，并提供电路连接。PCB的性能在很大程度上取决于其所使用的基板材料。基板材料不仅影响着PCB的电气性能、机械性能，还决定了其可靠性、加工难度以及最终成本。因此，对PCB基板材料进行深入的了解和分类是电子工程师和制造商的必备知识。

一、 根据机械刚性分类

根据机械刚性，PCB基板材料可以分为刚性基板、挠性基板和刚挠结合基板。

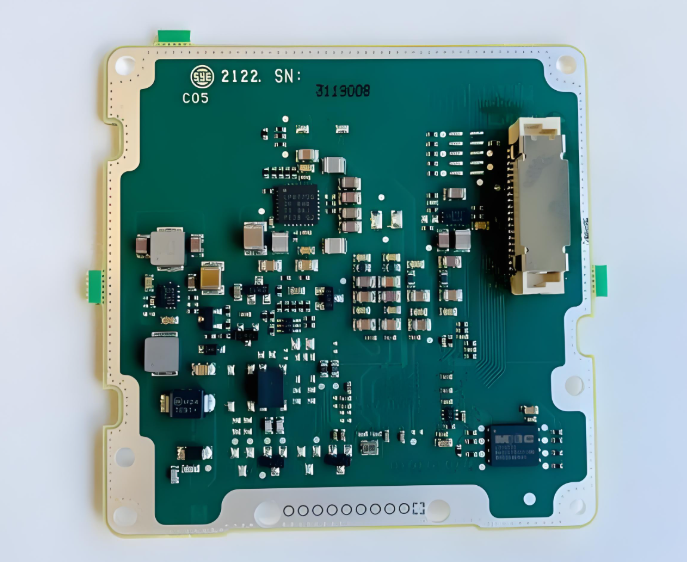

1. 刚性基板 (Rigid PCB Substrates)

刚性基板是最常见的PCB基板类型，它们具有较高的机械强度和稳定性，不易弯曲变形。这类基板通常用于大多数电子产品中，如计算机主板、电视机电路板、家用电器控制板等。刚性基板的特点在于其能够提供稳定的支撑，确保元器件在振动或冲击环境下保持连接的可靠性。

刚性基板的核心构成通常包括以下几个部分：

• 增强材料 (Reinforcement Material): 这是基板的骨架，赋予其机械强度。常见的增强材料包括玻璃纤维布（如E-glass、NE-glass、D-glass等）、纸基（如棉浆纸、木浆纸）等。玻璃纤维布因其优异的尺寸稳定性、机械强度和电气绝缘性能，是当前刚性基板最主流的增强材料。

• 树脂胶黏剂 (Resin Binder): 树脂是增强材料的粘合剂，它填充在增强材料的空隙中，形成致密的结构。树脂的种类繁多，不同的树脂赋予基板不同的电气、机械和热学性能。常见的树脂包括环氧树脂（Epoxy Resin）、聚酰亚胺树脂（Polyimide Resin）、聚四氟乙烯（PTFE）树脂、氰酸酯树脂（Cyanate Ester Resin）等。

• 导电材料 (Conductive Material): 通常是铜箔（Copper Foil），通过压合工艺与增强材料和树脂结合在一起，形成电路图案。铜箔的厚度、表面处理方式都会对PCB的性能产生影响。

刚性基板的优点在于其成本相对较低，生产工艺成熟，易于大规模生产，且具有良好的电气性能和可靠性。然而，它们的缺点是无法弯曲，不适用于需要三维空间利用或动态弯曲的应用。

2. 挠性基板 (Flexible PCB Substrates)

挠性基板，又称柔性电路板（FPC），是指具有优异柔韧性，可以弯曲、折叠甚至卷曲的PCB基板。它们通常由聚酰亚胺（Polyimide, PI）薄膜、聚酯（Polyester, PET）薄膜或其他柔性介质作为基材，再在其上压合铜箔而成。挠性基板的出现极大地拓展了电子产品的设计自由度，使其能够适应各种复杂的外形和狭小的空间。

挠性基板的结构通常比较简单，主要由以下几层构成：

• 绝缘基膜 (Insulating Base Film): 这是挠性基板的核心，提供柔韧性和绝缘性能。聚酰亚胺（PI）是最常用的材料，因为它具有优异的耐高温性、耐化学性和机械强度。聚酯（PET）成本较低，但耐温性不如PI。

• 导电层 (Conductive Layer): 通常是压延铜箔（Rolled Annealed Copper, RA Copper）或电解铜箔（Electrodeposited Copper, ED Copper）。压延铜箔由于其晶体结构更规则，在弯曲时不易开裂，因此在挠性电路中应用更为广泛。

• 覆盖层 (Coverlay) 或阻焊层 (Solder Mask): 用于保护电路，防止潮湿、腐蚀和机械损伤，并提供电绝缘。覆盖层通常是聚酰亚胺薄膜与胶黏剂的组合。

挠性基板的优点是体积小、重量轻、可弯曲、易于布线，可以实现三维连接，从而节省空间和降低组装成本。它们广泛应用于智能手机、可穿戴设备、医疗器械、汽车电子等领域。然而，挠性基板的缺点是成本相对较高，制造工艺复杂，且对环境的耐受性（如耐湿性）可能不如刚性基板。

3. 刚挠结合基板 (Rigid-Flex PCB Substrates)

刚挠结合基板是将刚性PCB和挠性PCB结合在一起的复合结构。这种设计融合了刚性板的稳定性和挠性板的弯曲特性，使得PCB能够在局部区域弯曲，而在其他区域保持刚性支撑元器件。刚挠结合板通常通过多层压合工艺制造，其中挠性区域用于实现连接和动态弯曲，刚性区域用于安装元器件和提供结构支撑。

刚挠结合基板的典型结构包括：

• 刚性部分： 通常由FR-4等刚性材料构成，用于安装元器件和提供机械支撑。

• 挠性部分： 通常由PI等挠性材料构成，用于连接不同刚性区域，并实现弯曲功能。

• 胶黏剂： 用于将不同材料层粘合在一起。

刚挠结合基板的优点在于其能够有效利用空间，减少连接器和线缆的使用，提高系统的可靠性，并简化装配过程。它们特别适用于对空间、重量和可靠性有严格要求的应用，如航空航天、医疗设备、军事装备和高性能消费电子产品。然而，刚挠结合基板的缺点是设计和制造工艺非常复杂，成本是所有类型中最高的。

二、 根据所用材料特性分类

除了机械刚性，PCB基板材料还可以根据其核心材料特性进行更详细的分类，这主要涉及到不同的树脂体系和增强材料。

1. 环氧树脂基材 (Epoxy Resin-based Materials)

环氧树脂是PCB基板中最常用的一类树脂，其产品种类繁多，性能各异。这类基材通常以环氧树脂作为主要胶黏剂，与玻璃纤维布结合。

• FR-4 (Flame Retardant type 4): FR-4是目前使用最广泛、产量最大的刚性PCB基板材料。它以环氧树脂为粘合剂，以电子级玻璃纤维布为增强材料，并经过阻燃处理。FR-4具有优异的电气性能、机械性能和耐热性，成本相对较低，加工性能良好。其特点是吸水性低，尺寸稳定性好，并且具有UL 94V-0等级的阻燃性。FR-4基板广泛应用于各种消费电子、通信设备、工业控制等领域。根据不同的应用需求，FR-4又可以细分为标准FR-4、高Tg FR-4（高玻璃化转变温度，适用于高功率和高密度应用）、无卤FR-4（符合环保要求）等。

• CEM (Composite Epoxy Material): CEM系列材料是复合型环氧树脂基材，它结合了纸基和玻璃纤维布作为增强材料。常见的CEM类型包括：

• CEM-1: 以纸基和玻璃纤维布为增强材料，单面环氧树脂覆铜板。成本低于FR-4，适用于低端消费电子产品。它的特点是易于加工，但电气性能和机械强度不如FR-4。

• CEM-3: 以玻璃纤维毡和玻璃纤维布为增强材料，双面环氧树脂覆铜板。性能介于FR-4和CEM-1之间，具有较好的机械强度和电气性能，成本也相对适中，常用于替代FR-4。

2. 聚酰亚胺基材 (Polyimide-based Materials)

聚酰亚胺（PI）树脂以其卓越的耐高温性、优异的机械性能和电气性能而闻名，是制造高性能PCB基板，尤其是挠性PCB和高可靠性刚性PCB的理想材料。

• PI刚性基板: 虽然不如FR-4普遍，但PI树脂也可以与玻璃纤维布结合，制造出耐高温、高可靠性的刚性PCB基板。这类基板通常用于航空航天、军事和医疗等对温度和可靠性要求极高的应用。它们在高温环境下仍能保持优异的电性能和机械强度，但成本显著高于FR-4。

• PI挠性基板 (FPC): PI薄膜是目前挠性电路板最主要的基材。它具有出色的柔韧性、耐高温性（通常可在-200℃至200℃甚至更高温度范围内长期使用）、耐化学腐蚀性和良好的介电性能。PI薄膜的厚度可以很薄，使得挠性电路板能够实现极小的弯曲半径。FPC的应用范围极其广泛，包括智能手机、平板电脑、可穿戴设备、数码相机、汽车电子、医疗器械等。

3. 聚四氟乙烯基材 (PTFE-based Materials)

聚四氟乙烯（PTFE），俗称特氟龙，是一种高性能的氟碳聚合物。PTFE基材具有极低的介电常数（Dk）和介电损耗（Df），以及优异的耐高温性、耐化学性和疏水性，是高频、高速PCB应用的理想选择。

• 高频微波基板: PTFE基材常用于制造高频微波电路板，如雷达系统、卫星通信、5G通信设备、射频识别（RFID）等。在这些应用中，信号的完整性和损耗是至关重要的，PTFE基材能够最大限度地减少信号衰减和失真。

• PTFE复合材料: 为了改善PTFE纯材料的机械强度和尺寸稳定性，通常会将其与玻璃纤维或其他陶瓷填料进行复合。这些复合材料在保持PTFE优异电性能的同时，提升了基板的机械性能，使得加工和制造更加方便。著名的PTFE基材品牌包括Rogers（罗杰斯）公司的各种产品，如RT/duroid系列、RO4000系列等。

PTFE基材的缺点是成本非常高，加工难度大，且其热膨胀系数可能与铜不匹配，需要特殊的工艺来解决。

4. 氰酸酯树脂基材 (Cyanate Ester Resin-based Materials)

氰酸酯树脂是一种高性能热固性树脂，其固化产物具有优异的耐高温性、低介电常数、低介电损耗、低吸湿性以及高机械强度。

• 高速数字基板和高频应用: 氰酸酯树脂基材广泛应用于高速数字电路板和高频通信设备中。它们能够有效地减少信号传输延迟和损耗，满足高带宽通信的需求。

• 热稳定性: 氰酸酯树脂基材具有非常高的玻璃化转变温度（Tg），这意味着它们在高温环境下仍能保持良好的尺寸稳定性和电气性能，适用于高功率和高热密度的设计。

氰酸酯树脂基材的成本相对较高，但其优异的性能使其在特定高端应用中具有不可替代的地位。

5. 陶瓷基板 (Ceramic Substrates)

陶瓷基板主要由氧化铝（Al2O3）、氮化铝（AlN）、碳化硅（SiC）等陶瓷材料制成。它们具有出色的导热性、高绝缘性、高机械强度、低热膨胀系数和优异的耐高温性。

• 厚膜/薄膜电路: 陶瓷基板常用于厚膜电路和薄膜电路中，可以直接在其表面形成电路图案，实现高密度集成。

• 功率模块和LED照明: 由于其卓越的导热性，陶瓷基板广泛应用于大功率LED照明、功率模块、高频微波模块和汽车电子等领域，能够有效散热，提高器件的可靠性和寿命。

• 特殊应用: 陶瓷基板还应用于航空航天、军事、医疗植入物等对可靠性、耐高温性和散热性有极高要求的特殊领域。

陶瓷基板的缺点是成本非常高，且脆性较大，不易加工成复杂形状。

6. 金属基板 (Metal Substrates)

金属基板通常是指金属芯PCB（MCPCB），它以金属（如铝或铜）作为基材，在其上覆盖一层薄的绝缘层，再在其上压合铜箔。金属基板的核心优势在于其卓越的散热性能。

• 散热应用: 金属基板主要用于大功率LED照明、电源模块、汽车电子、太阳能电池板等需要高效散热的应用。金属基材能够迅速将元器件产生的热量传导出去，避免局部过热，从而延长元器件的寿命。

• 铝基板和铜基板: 铝基板是最常见的金属基板，成本相对较低。铜基板的导热性能更好，但成本更高。

金属基板的绝缘层厚度需要精确控制，以保证良好的绝缘性能和导热性能。

7. 纸基板 (Paper-based Laminates)

纸基板是最早出现的PCB基材之一，以木浆纸或棉浆纸作为增强材料，浸渍酚醛树脂或环氧树脂制成。

• XPC/FR-1/FR-2: 这些是常见的纸基板类型。XPC是酚醛树脂纸基板，不阻燃。FR-1和FR-2是阻燃型的酚醛树脂纸基板，其中FR-1是单面，FR-2是双面。

• 应用: 纸基板成本非常低，易于加工，适用于对电气性能和环境要求不高的低端消费电子产品，如计算器、玩具、遥控器等。

纸基板的缺点是机械强度和耐湿性较差，电气性能也远不如玻璃纤维布基板，且不耐高温。在追求高性能和高可靠性的现代电子产品中，纸基板的应用越来越少。

三、 根据阻燃等级分类

PCB基板材料的阻燃性是衡量其安全性能的重要指标，特别是在对火灾安全有严格要求的应用中。阻燃等级通常遵循UL 94标准。

1. UL 94V-0

UL 94V-0等级是最高的阻燃等级。这意味着材料在垂直燃烧测试中，火焰在10秒内熄灭，并且没有燃烧的熔滴滴落。大多数高性能和高可靠性的PCB基板材料，如FR-4，都必须达到这个等级。

2. UL 94V-1

UL 94V-1等级表示材料在垂直燃烧测试中，火焰在30秒内熄灭，允许有不燃烧的熔滴滴落。这个等级的材料阻燃性稍低于V-0，但仍具有较好的阻燃性能。

3. UL 94V-2

UL 94V-2等级表示材料在垂直燃烧测试中，火焰在30秒内熄灭，允许有燃烧的熔滴滴落。这类材料的阻燃性相对较低，通常用于对阻燃要求不高的应用。

4. HB

HB等级是最低的阻燃等级，表示材料在水平燃烧测试中，燃烧速度低于规定值。这类材料通常不用于PCB基板，因为其阻燃性能无法满足大多数电子产品的安全要求。

四、 其他分类方式

除了上述主要的分类方式外，PCB基板材料还可以根据其他特性进行分类。

1. 根据介电常数 (Dk) 和介电损耗 (Df)

• 低Dk/Df材料: 适用于高频、高速应用，如通信基站、雷达、高速计算机等。这些材料能够减小信号传输延迟和损耗，确保信号完整性。PTFE和氰酸酯树脂基材是典型的低Dk/Df材料。

• 高Dk/Df材料: 适用于某些特殊应用，如滤波器和天线，可以缩小电路尺寸。

2. 根据玻璃化转变温度 (Tg)

• 高Tg材料: 具有更高的耐热性，能够承受更高的焊接温度和工作温度。这类材料适用于高密度、高功率的PCB，或需要多次焊接的应用。高Tg FR-4和聚酰亚胺基材属于高Tg材料。

• 低Tg材料: 成本较低，适用于对耐热性要求不高的普通应用。

3. 根据无卤特性

随着环保法规的日益严格，无卤素基板材料越来越受到关注。传统的FR-4通常含有卤素阻燃剂，在燃烧时会产生有毒气体。无卤素基板使用不含卤素的阻燃剂，如磷系阻燃剂，更加环保。

4. 根据导热性能

• 高导热材料: 主要指金属基板和陶瓷基板，它们具有出色的导热性，能够有效散发热量，适用于大功率应用。

• 普通导热材料: 大多数FR-4等通用型材料。

五、 PCB基板材料的选择考量

选择合适的PCB基板材料是一个复杂的决策过程，需要综合考虑多个因素，以满足产品的功能、性能、可靠性、成本和生产要求。

1. 电气性能

• 介电常数 (Dk): 影响信号传输速度和阻抗控制。在高频和高速设计中，需要选择低且稳定的Dk材料。

• 介电损耗 (Df): 影响信号传输损耗。在高频应用中，需要选择低Df材料以减少能量损失。

• 绝缘电阻: 确保电路之间的绝缘性能。

• 击穿电压: 衡量材料承受高电压的能力。

2. 机械性能

• 弯曲强度和模量: 衡量材料的刚度和韧性。

• 尺寸稳定性: 确保在温度变化或加工过程中，基板尺寸保持稳定，避免分层或变形。

• 抗冲击性: 承受外部冲击的能力。

• 剥离强度: 铜箔与基板之间的结合强度。

3. 热学性能

• 玻璃化转变温度 (Tg): 材料从玻璃态转变为橡胶态的温度。Tg越高，材料的耐热性越好，在高温下尺寸稳定性越佳。

• 热膨胀系数 (CTE): 材料随温度变化的尺寸变化率。理想情况下，CTE应与铜（约17 ppm/°C）匹配，以减少热应力，避免焊盘开裂或分层。

• 导热系数: 材料传导热量的能力。对于大功率器件，需要选择高导热系数的基板材料。

• 耐热性: 材料在高温下保持性能的能力，包括耐焊锡温度等。

4. 可靠性和环境适应性

• 吸水性: 材料吸收水分的程度。高吸水性会导致电气性能下降和尺寸不稳定。

• 耐化学腐蚀性: 材料抵抗化学物质侵蚀的能力。

• 阻燃性: 材料在火源下的燃烧行为。UL 94V-0是常见的安全标准。

• 耐湿性: 在潮湿环境下保持性能的能力。

5. 加工性能和成本

• 钻孔性能: 材料的硬度和韧性影响钻孔效率和孔壁质量。

• 层压性能: 多层板制造过程中，材料的压合性能。

• 表面处理兼容性: 材料表面是否容易进行电镀、阻焊等处理。

• 成本: 不同的材料成本差异巨大，需要根据产品的预算和性能要求进行权衡。

• 供应商和可获取性: 确保材料来源稳定，供应链可靠。

6. 环保要求

• 无卤素: 符合RoHS、REACH等环保法规要求。

• 可回收性: 考虑材料的回收利用前景。

六、 未来发展趋势

随着电子产品向更高频率、更高速度、更高集成度、更小体积和更低功耗方向发展，PCB基板材料也面临着新的挑战和机遇。

1. 高频高速材料的持续发展

5G通信、人工智能、云计算、自动驾驶等新兴技术对PCB的信号传输速度和完整性提出了更高的要求。这将推动具有更低介电常数、更低介电损耗、更优异信号完整性的高频高速基板材料的研发和应用。例如，更先进的PTFE复合材料、改良的氰酸酯树脂以及新型的热固性或热塑性材料将不断涌现。

2. 散热性能的提升

随着电子元器件功率密度的增加，散热问题变得越来越突出。除了传统的金属基板和陶瓷基板外，开发具有更高导热系数的聚合物基复合材料，或结合新的散热技术（如石墨烯散热膜、液冷技术等）的PCB基板将成为趋势。

3. 柔性与可穿戴技术的创新

可穿戴设备、柔性显示屏、医疗传感器等应用将推动挠性PCB和刚挠结合PCB技术的进一步发展。更薄、更轻、更柔软、更耐弯折的挠性材料，以及能够实现复杂三维互连的刚挠结合设计将成为研发重点。

4. 环保与可持续发展

无卤素、无铅化以及可回收材料的研发将是PCB行业的重要方向。生产过程中的能耗和废弃物管理也将得到更多关注。生物基材料和可降解材料的探索也可能在未来为PCB基板提供新的选择。

5. 高可靠性与极端环境适应性

航空航天、军事、深海探测等特殊领域对PCB的可靠性和在极端环境（如高温、低温、高湿、辐射）下的性能提出了严苛要求。这将促进具有更高耐温、耐湿、耐辐射性能的特殊基板材料的开发。

6. 先进封装技术的集成

随着芯片封装技术（如SiP、Fan-Out WLP）与PCB的结合越来越紧密，PCB基板需要具备更高的线路精度、更小的孔径和更平坦的表面，以支持精密的互连和封装要求。材料的热膨胀系数匹配性和低翘曲性将变得更加重要。

总结

PCB基板材料是电子产品性能和可靠性的基石。从传统的FR-4到高性能的聚酰亚胺、PTFE和陶瓷基板，每种材料都有其独特的优势和应用场景。材料的选择是多方面因素综合权衡的结果，包括电气性能、机械性能、热学性能、可靠性、加工性能和成本等。随着电子技术的不断进步，对PCB基板材料的要求也将越来越高，未来将涌现出更多创新型、高性能、环保型的基板材料，以满足不断变化的市场需求。对这些材料的深入理解和合理应用，是确保电子产品高品质和竞争力的关键。
