SR360二极管代换型号的全面解析与应用指南

在电子工程领域，二极管作为最基础也最重要的半导体器件之一，其选择与应用直接影响着电路的性能、稳定性和可靠性。SR360肖特基二极管以其独特的性能优势，在开关电源、DC-DC转换器、续流电路以及高频整流等诸多应用中占据着举足轻重的地位。然而，在实际的设计、生产和维修过程中，由于供应链问题、成本考量、性能升级或特殊需求，我们经常需要寻找合适的替代型号。本文将围绕SR360肖特基二极管的详细参数、工作原理、主要应用场景，并深入探讨其代换型号的选取原则、常见替代型号的详细对比，以及代换过程中需要注意的关键事项，旨在为工程师提供一份全面而深入的参考指南，确保替代方案的合理性与可行性。

第一部分：SR360肖特基二极管的基础认识

在深入探讨替代型号之前，我们首先需要对SR360二极管有一个全面而清晰的认识。了解其核心参数、工作原理以及典型应用是进行准确代换的基础。

1.1 肖特基二极管的工作原理与优势

肖特基二极管（Schottky Barrier Diode，SBD）是一种以金属与半导体接触形成的肖特基结为基础的二极管。与传统的PN结二极管不同，肖特基二极管通过多数载流子导电，避免了少数载流子的注入和复合过程，因此具有以下显著优势：

• 极快的开关速度： 这是肖特基二极管最显著的特点之一。由于没有反向恢复时间或反向恢复时间极短，肖特基二极管在高频电路中表现出色，能够大幅减少开关损耗，提高电路效率。

• 较低的正向压降（VF）： 相比于PN结二极管，肖特基二极管在正向导通时具有更低的正向压降，这意味着在相同电流下，其自身消耗的功率更小，发热量也更低，有利于提高系统效率和降低散热成本。

• 低噪声： 由于导电机制的不同，肖特基二极管产生的噪声相对较小，在某些对噪声敏感的应用中具有优势。

然而，肖特基二极管也存在一些局限性：

• 反向漏电流（IR）较大： 由于肖特基势垒较低，在反向偏置时，肖特基二极管的漏电流通常比PN结二极管大，这在高压、高温的应用中可能导致额外的功耗和热量积累。

• 耐压（VRRM）相对较低： 肖特基二极管的击穿电压通常低于PN结二极管，因此在高压应用中，选择肖特基二极管时需要格外注意其耐压等级。

1.2 SR360肖特基二极管的核心参数解析

SR360是常见的肖特基二极管型号，其命名通常遵循一定的规则，其中“SR”表示肖特基整流器，“3”通常代表其额定正向电流为3安培，“60”则代表其反向峰值电压为60伏特。以下是SR360的关键电气参数及其在代换中的重要性：

• 最大重复峰值反向电压（VRRM）：60V这是二极管在反向偏置时所能承受的最高电压。在选择替代型号时，替代品的$V_{RRM}$必须**大于或等于**原型号的$V_{RRM}$。如果替代品的耐压不足，在电路工作过程中可能发生击穿，导致器件损坏甚至整个电路故障。在实际应用中，通常会留有20%-50%的余量，以应对电压尖峰和波动。例如，在60V的工作电压环境下，选择80V或100V耐压的二极管会更加稳妥。

• 最大平均正向整流电流（IF(AV)）：3A这是二极管在规定工作条件下，能够连续承受的最大平均正向电流。替代型号的$I_{F(AV)}$也必须**大于或等于**原型号的$I_{F(AV)}$。如果电流能力不足，二极管会过热，导致性能下降、寿命缩短，甚至永久性损坏。在实际设计中，同样需要根据电路的最大峰值电流和平均电流，并考虑温度影响，留有足够的裕量。

• 正向压降（VF）：通常在0.5V-0.7V左右（@指定IF）这是二极管在通过特定正向电流时，两端产生的电压降。正向压降越低，二极管在导通时的功耗越小，发热量也越小，效率越高。在选择替代型号时，应尽量选择VF与SR360接近或更低的型号。如果替代品的VF过高，可能会导致系统效率下降，甚至需要重新设计散热方案。需要注意的是，VF是与正向电流和温度相关的参数，因此在对比时应在相同的测试条件下进行比较。

• 最大反向漏电流（IR）：通常在几微安到几十微安（@指定VR和TA）这是二极管在反向偏置时，流过二极管的微小电流。IR越小越好，因为它代表了二极管在截止状态下的功耗。对于肖特基二极管而言，IR通常比PN结二极管大，并且对温度非常敏感，温度升高会导致IR显著增大。在代换时，如果应用对漏电流有严格要求（如电池供电设备），则需特别关注替代品的IR参数。

• 最大结温（TJ）：125°C 或 150°C这是二极管内部PN结或肖特基结所能承受的最高温度。超过此温度将导致器件性能下降甚至损坏。替代型号的TJ应与原型号匹配或更高。

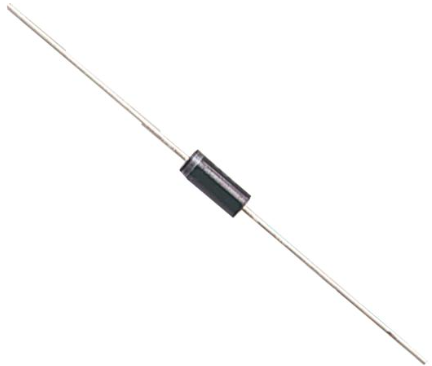

• 封装形式：DO-201AD (Axial Lead) 或 TO-220AC 等封装形式决定了二极管的外形尺寸、引脚排列以及散热能力。SR360通常采用DO-201AD轴向引线封装，这种封装体积较大，便于散热，适用于穿孔安装。在代换时，除了电气参数，封装兼容性是至关重要的物理考量。如果封装不兼容，可能需要修改PCB布局，这会增加设计成本和时间。

• 热阻（RthJC 或 RthJA）：热阻衡量了器件将内部产生的热量传递到外部环境的能力。热阻越小，散热性能越好。在替代时，如果新的二极管热阻较大，或者预期工作电流和环境温度较高，则可能需要额外的散热措施。

1.3 SR360的典型应用场景

SR360由于其独特的性能，广泛应用于以下电路：

• 开关电源（SMPS）中的整流： 在开关电源的输出整流级，特别是低压大电流输出时，SR360的低正向压降和快速恢复特性能够显著提高电源效率，减少输出纹波。

• DC-DC转换器中的续流二极管： 在降压（Buck）、升压（Boost）等DC-DC转换器中，SR360常作为续流二极管使用，提供电感电流的续流路径，其快速开关能力在高频工作时至关重要。

• 反向保护： 在一些电源输入端或电池应用中，SR360可用于提供反向保护，防止电源极性接反损坏电路。

• 高频整流： 在射频（RF）电路、微波电路以及其他高频信号整流中，SR360的快速响应能力使其成为理想的选择。

• 太阳能电池板旁路二极管： 在太阳能电池板串联应用中，SR360可以作为旁路二极管，防止部分电池板被阴影遮挡时产生热斑效应，保护电池板。

了解这些应用场景有助于我们更好地理解SR360在电路中的作用，从而在选择替代品时，不仅要考虑电气参数，还要考虑其在特定应用环境下的表现。

第二部分：二极管代换的基本原则与考量

二极管代换并非简单的参数匹配，它需要系统性的考量，确保替代品在原电路中能够稳定、可靠、高效地工作。以下是进行二极管代换时需要遵循的基本原则和关键考量因素。

2.1 代换的基本原则

• 电气参数匹配或优于： 这是最核心的原则。替代品的关键电气参数，如最大反向电压（VRRM）、最大正向电流（IF(AV)）、正向压降（VF）、反向漏电流（IR）、开关速度（反向恢复时间trr）以及最大结温（TJ）等，都应与原型号相符或性能更优。通常情况下，替代品的$V_{RRM}$和$I_{F(AV)}$应等于或大于原型号，而$V_F$和IR应等于或小于原型号。对于肖特基二极管而言，极短的$t_{rr}$是其优势，替代品也应具备类似的快速开关特性。

• 封装兼容性： 替代品的封装形式必须与原型号兼容，包括引脚数量、引脚间距、外形尺寸以及散热能力等。如果封装不兼容，将导致无法直接安装到原PCB上，需要修改PCB布局，这会增加额外的工作量和成本。对于DO-201AD这种轴向封装，常见的替代品通常也采用相似的封装。

• 功能兼容性： 替代品必须具备原二极管在电路中的所有功能。例如，如果原二极管用于整流，替代品也必须具备整流功能；如果原二极管用于快速续流，替代品也必须具备快速开关能力。对于肖特基二极管而言，其低VF和快速开关是其核心功能，替代品必须保持这些特性。

• 热性能考量： 替代品的热阻应与原型号相当或更低，以确保在相同工作条件下，替代品的结温不会超过其最大允许值。如果替代品的热阻较高，可能需要在PCB布局中增加铜箔面积或考虑额外的散热器。

• 成本与可获得性： 在满足性能要求的前提下，应优先选择成本效益更高且易于获取的替代型号。特别是在大规模生产中，元器件的成本和供应链稳定性至关重要。

• 可靠性与认证： 替代品应来自知名制造商，并具备相应的质量认证（如RoHS、REACH等），以确保其质量和可靠性。

2.2 代换过程中的关键考量因素

在实际代换过程中，除了上述基本原则，还需要考虑以下更具体的因素：

• 电压裕量： 即使SR360的$V_{RRM}是60V，在选择替代品时，通常建议留有足够的电压裕量。例如，如果电路中可能出现瞬态尖峰电压，替代品的V_{RRM}$最好选择80V、100V甚至更高，以增强电路的抗干扰能力和可靠性。裕量一般建议在20%到50%之间，具体取决于电路的复杂性和稳定性要求。

• 电流裕量： 与电压裕量类似，电流裕量也十分重要。电路中的实际工作电流往往存在波动和瞬时峰值。替代品的$I_{F(AV)}$应大于电路中的最大平均电流，同时其最大正向浪涌电流（IFSM）也应能承受电路可能出现的启动电流或短路电流。

• 工作频率： 如果原电路工作在高频环境（例如几百kHz甚至MHz），那么替代品的开关速度（反向恢复时间trr）就显得尤为重要。PN结二极管通常不适合高频应用，而肖特基二极管和超快恢复二极管是首选。确保替代品在高频下仍能保持低损耗和稳定工作。

• 工作温度范围： 考虑电路的实际工作环境温度。替代品的最大结温（TJ）和存储温度范围应能满足应用需求。在高温环境下，VF会略微降低，IR会显著增加，因此需要评估替代品在高温下的性能表现。

• 瞬态热阻与热容： 对于脉冲电流应用，瞬态热阻和二极管的热容也需要考虑。它们决定了二极管在短时大电流冲击下的温升情况。

• EMI/EMC考量： 二极管的开关特性会影响电路的电磁兼容性（EMC）。选择与原型号具有相似开关特性的替代品，有助于避免引入新的EMI问题。在某些对EMI敏感的应用中，可能需要权衡开关速度和EMI抑制。

• 供应商信誉与产品一致性： 尽量选择知名半导体制造商的产品。这些制造商通常拥有更严格的质量控制体系，确保产品的一致性和可靠性。这对于大批量生产尤其重要。

• 数据手册对比： 在选择替代品时，务必仔细阅读并对比原型号和替代型号的完整数据手册。仅仅依靠几个关键参数进行判断是不够的，还需要查看其曲线图（如VF vs IF、 IR vs TJ等），了解其在不同工作条件下的性能表现。

• 实际测试验证： 在最终确定替代方案之前，强烈建议在实际电路中进行充分的测试和验证，包括功能测试、性能测试、可靠性测试（如长时间运行、高温测试、满载测试等），以确保替代品能够稳定可靠地工作。

第三部分：SR360二极管的常见代换型号推荐与详细对比

在了解了SR360的基本特性和代换原则后，我们可以开始探讨具体的替代型号。市场上有许多肖特基二极管型号与SR360的参数相近或更优，可以作为其潜在的替代品。以下是一些常见的替代型号及其详细对比，以帮助读者做出明智的选择。

3.1 替代型号选取原则的再强调

在具体推荐型号前，再次强调替代选取的核心原则：

1. VRRM： 替代型号的$V_{RRM}$必须**$ge 60V$**。推荐选择60V、80V或100V。

2. IF(AV)： 替代型号的$I_{F(AV)}$必须**$ge 3A$**。推荐选择3A、4A或5A。

3. VF： 替代型号的VF应与SR360接近或更低，通常在0.5V-0.7V。

4. IR： 替代型号的IR应与SR360接近或更低，特别是在高温下。

5. 封装： 优先选择DO-201AD封装，以确保物理兼容性。如果必须使用其他封装，需评估PCB修改的成本和可行性。

6. 制造商： 优先选择Littelfuse、Vishay、ON Semiconductor、Diodes Inc.、STMicroelectronics、ROHM等知名制造商的产品，以确保质量和供应。

3.2 常见替代型号推荐与参数对比

以下是一些可以作为SR360替代的肖特基二极管型号，它们通常在参数上与SR360相近，且具备良好的市场供应。

列表标题：SR360常见替代型号对比表

详细分析与说明：

1. 1N5822： 这是非常常见且广泛使用的3A肖特基二极管系列。虽然其标准耐压为40V，略低于SR360的60V，但在实际应用中，如果电路的最高反向电压不超过40V，且留有足够裕量，那么1N5822是一个非常可靠且成本效益高的替代品。它的VF和IR参数与SR360接近，开关速度也很快。在使用时，务必核实电路中的最大反向电压是否真的低于40V并留有余量，否则不能替代。

2. SB360/MBR360： 这两个型号是与SR360参数最为接近的直接替代品。它们通常具有与SR360相同的60V反向电压和3A正向电流，并且VF和IR也处于相似的范围。这些型号在市场上非常常见，由多个知名制造商生产，因此可获得性好，是最推荐的直接替代型号。不同制造商的器件可能在细节参数上略有差异，例如VF和IR的具体数值，以及最大结温。在选择时，应参考具体制造商的数据手册。

3. MBR3100/SR3100/SB380： 这些型号提供了更高的反向电压。

• MBR3100/SR3100 的耐压提升到了100V，而正向电流保持在3A。这对于需要更高电压裕量的应用非常有益，可以提高电路的鲁棒性。通常情况下，耐压更高的肖特基二极管可能会有略高的正向压降（VF），并且在相同反向电压下的漏电流可能更低，但这并非绝对，具体需查阅数据手册。

• SB380 则提供了80V的耐压，是一个介于SR360和100V系列之间的选择，在对电压裕量有一定要求但不至于达到100V的应用中，是一个折衷的优选。

4. SB560/MBR560： 如果电路中的平均电流或峰值电流偶尔会超过3A，或者为了提高电路的电流承受能力，可以选择这些电流能力更强的型号。它们通常提供5A的正向电流，但保持了60V的反向电压。它们的VF在5A电流下会略高于SR360在3A下的VF，但在3A电流下可能与SR360相当或略高。选择这类型号意味着为电路提供了更大的电流裕量，增加了可靠性，但成本可能会略有增加。

5. 1N5820/SR340： 这些型号的耐压较低（20V或40V）。除非用户明确知道电路的最大反向电压远低于这些值，并且需要更低的VF（通常低压肖特基二极管的VF更低），否则不建议将它们作为SR360的直接替代品，因为耐压不足是导致器件失效的常见原因。

6. SK360： 这是台湾一些制造商常用的肖特基二极管型号命名，参数通常与SR360高度一致。在寻找替代品时，也可以考虑这些来源。

重要提示：

• 数据手册的权威性： 任何替代方案的最终确认都必须基于仔细研读目标替代型号的官方数据手册。不同制造商即使是相同型号命名，其具体参数和曲线也可能存在细微差异。

• 温度特性： 特别关注**VF和IR随温度变化的曲线**。肖特基二极管的IR对温度非常敏感，高温下漏电流可能大幅增加，导致额外功耗。如果电路在高温环境下工作，这需要重点考量。

• 瞬态响应： 虽然肖特基二极管的$t_{rr}$极短，但不同型号在高速开关时的波形和EMI特性可能略有不同。在对噪声敏感的电路中，可能需要进行实际测试。

3.3 其他封装形式的替代考虑

尽管DO-201AD是SR360最常见的封装，但如果由于特殊设计需求或空间限制，需要考虑其他封装，例如更紧凑的表面贴装（SMD）封装，那么就需要重新评估PCB布局。

• TO-220AC封装： 这种封装通常用于电流更高的二极管（如SB1060、MBR1060等），但也有一些3A或5A的肖特基二极管采用这种封装。TO-220AC具有更好的散热能力，但体积更大，需要垂直安装或散热器。如果原始设计空间允许且需要更好的散热，可以考虑。

• SMC/SMA封装（DO-214AB/DO-214AC）： 这是常见的表面贴装肖特基二极管封装。例如，SS36 (SMC封装，60V, 3A) 或 SS34 (SMA封装，40V, 3A) 是常见的替代品。如果需要将DO-201AD（穿孔）改为SMD（表面贴装），则需要重新设计PCB布局。SMC封装的散热能力优于SMA封装，但体积也更大。

• DO-41/DO-15封装： 这些是比DO-201AD更小尺寸的轴向引线封装。如果空间受限且电流在2A以下，可以考虑更小电流等级的肖特基二极管，如1N5819（1A, 40V, DO-41）等，但它们通常无法直接替代3A的SR360。

在选择不同封装的替代品时，封装尺寸、散热能力以及PCB兼容性是决定性因素。

第四部分：代换过程中的验证与注意事项

即使选择了在参数上看起来完美的替代型号，实际的电路表现也可能因为各种未预料的因素而有所差异。因此，在最终确定替代方案之前，充分的验证和遵循注意事项至关重要。

4.1 实际测试与验证步骤

1. 静态参数测量： 在安装替代二极管之前，如果条件允许，可以测量其正向压降（VF）和反向漏电流（IR），与数据手册进行比对，确保其符合规格。

2. 功能性测试： 将替代二极管安装到目标电路中，进行基本的功能测试。确认电路是否能正常启动，各个功能是否都能实现。

3. 负载测试： 在不同负载条件下测试电路，包括空载、轻载和满载。观察二极管的工作状态，例如其温升情况。

4. 温度测试： 在电路工作一段时间后，使用红外测温仪或热电偶测量二极管本体的温度，与预期值和二极管的最大结温进行对比。如果温升过高，可能意味着散热不足或二极管损耗过大，需要重新评估。

5. 波形观测： 使用示波器观测二极管两端的电压和电流波形，特别是开关瞬间的波形。

• 检查正向导通时的电压跌落是否符合预期。

• 检查反向恢复特性，确保在高频应用中没有明显的反向恢复电流尖峰导致损耗增加或EMI问题。肖特基二极管的反向恢复时间通常非常短，应基本看不到明显的恢复电流。

• 检查是否存在电压过冲或振铃，这可能表明存在不匹配或寄生参数的影响。

6. 长期稳定性测试： 在典型工作条件下，让电路长时间运行，观察其稳定性和可靠性。检查是否有意外的故障或性能漂移。

7. 极端条件测试： 如果可能，在电路的最高和最低工作温度下进行测试，并模拟最坏情况（如电源电压波动、最大负载等），以验证替代方案在各种条件下的鲁棒性。

8. EMI/EMC测试（如果需要）： 如果电路对EMI/EMC有严格要求，可能需要进行相应的测试，确保替代二极管不会引入新的电磁干扰问题。

4.2 代换过程中的注意事项

1. 散热问题： 肖特基二极管虽然正向压降低，但其反向漏电流较大，且漏电流随温度升高而显著增大，可能导致“热失控”现象。在代换过程中，如果替代品的VF略高或IR较大，或者电路工作电流和环境温度较高，务必关注二极管的温升。必要时，需要增加散热片、扩大PCB铜箔面积，或优化散热设计。

2. 寄生参数的影响： 即使电气参数相近，不同制造商或不同批次的二极管，其寄生电容、寄生电感等可能存在差异。在高频电路中，这些微小的寄生参数差异可能会影响电路的谐振频率、开关速度和信号完整性。在代换后，应密切关注电路的整体表现，特别是高频噪声和信号失真。

3. PCB布局影响： 在某些情况下，即使封装兼容，但如果替代二极管的某些特性（如瞬态电压、电流尖峰）与原器件有所不同，可能需要微调PCB布局，例如调整走线宽度、走线长度、去耦电容位置等，以优化性能和抑制噪声。

4. 批次一致性： 批量采购替代型号时，务必关注供应商的批次一致性。不同批次的产品可能存在轻微的参数波动。选择有良好质量控制体系的供应商，可以最大程度地降低这种风险。

5. 供应链风险： 在选择替代型号时，不仅要考虑当前的供应情况，还要评估其长期供应的稳定性。选择由多个知名制造商生产的通用型号，可以降低单一供应商带来的供应链风险。

6. 文档记录： 无论是成功还是失败的代换尝试，都应详细记录代换的型号、测试结果、遇到的问题及解决方案。这不仅有助于未来的维护和故障排除，也是宝贵的工程经验。

7. 安全性考量： 对于涉及到人身安全或高功率的电路，二极管的失效可能导致严重后果。在这种情况下，代换必须更加谨慎，严格遵循安全标准和认证要求。必要时，寻求原设计者或专业工程师的建议。

8. 故障模式： 了解原二极管和替代二极管的典型故障模式。例如，肖特基二极管在过压或过流时可能会开路或短路。了解这些有助于快速诊断问题。

第五部分：未来展望与代换策略的优化

随着半导体技术的不断发展，新的二极管产品不断涌现，为工程师提供了更广阔的选择空间。同时，对高效能、高可靠性、低成本的需求也促使代换策略不断优化。

5.1 新型二极管技术的影响

• 碳化硅（SiC）肖特基二极管： 尽管目前主要应用于高压（600V以上）和高功率领域，但SiC肖特基二极管具有更低的VF、更小的IR（特别是高温下）和更快的开关速度，且几乎没有反向恢复电流。随着成本的降低和技术的成熟，未来可能会有更多低压SiC肖特基二极管问世，它们将提供超越传统硅基肖特基二极管的性能，成为更理想的替代选择。对于SR360这类低压肖特基二极管而言，SiC技术的下沉将是提升效率和可靠性的重要方向。

• 氮化镓（GaN）功率器件： GaN技术在开关速度、导通电阻和反向恢复特性方面表现卓越，虽然目前主要集中在功率MOSFET和整流器，但其潜力巨大。未来可能会出现更多基于GaN的二极管产品，进一步推动功率转换效率的提升。

这些新技术的引入，将为工程师在面对传统硅基器件的性能瓶颈时，提供新的解决方案，从而改变我们对二极管代换的策略和选择。

5.2 优化代换策略

1. 建立元器件数据库： 对于经常进行元器件选型和代换的工程师或企业，建立一个完善的元器件数据库是极其有益的。该数据库应包含常用元器件的详细参数、多个制造商的替代型号、历史采购记录、测试数据以及应用案例，以便快速查询和决策。

2. 供应链多元化： 积极寻找并评估多个合格供应商，避免过度依赖单一供应商。通过多元化采购渠道，可以在出现元器件短缺或价格波动时，有更多的选择余地，降低供应链风险。

3. 标准化设计： 在设计初期就考虑元器件的通用性和可替代性，尽量采用市场上供应充足、价格稳定的通用型号。这可以在后期降低代换的复杂性和成本。

4. 模块化设计： 将电路中的某些功能模块化，即使其中某个元器件需要代换，也只需针对特定模块进行调整，而不会影响整个系统的设计。

5. 与供应商建立良好关系： 与元器件供应商保持紧密联系，及时了解市场动态、新产品发布和供应情况，这有助于提前规划和应对潜在的供应问题。

6. 持续学习与知识更新： 半导体技术发展迅速，工程师需要持续学习新知识、了解新产品和新技术，以便在代换和设计过程中做出更优的决策。关注行业展会、技术论坛和专业期刊是获取最新信息的有效途径。

总结来说，SR360肖特基二极管作为一种广泛应用的功率器件，其代换是一个综合性的工程问题。它不仅要求对二极管的基本工作原理和参数有深刻理解，还需要结合电路的实际应用场景、性能要求、成本限制和供应链情况进行全面考量。从详细的参数对比，到实际的测试验证，每一步都至关重要。通过遵循本文提出的原则和注意事项，工程师能够更加自信和高效地完成SR360的替代工作，确保电路的性能、稳定性和可靠性。随着新材料和新技术的不断涌现，未来的二极管代换将拥有更多可能性，而持续的学习和适应将是每位工程师成功的关键。
