TVS二极管型号详解

瞬态电压抑制器（Transient Voltage Suppressor, TVS）二极管是一种至关重要的半导体器件，广泛应用于电子电路中，旨在保护敏感电子元件免受各种瞬态高能量脉冲的损害。这些瞬态脉冲可能来源于雷击、静电放电（ESD）、电感开关负载切换、电源瞬变等多种原因，其特点是持续时间极短但能量巨大，若无有效防护，将对电路造成不可逆的破坏。TVS二极管通过在瞬态过电压事件发生时迅速导通，将瞬态电流分流，从而将电路两端的电压钳制在一个安全水平，以此达到保护作用。

TVS二极管的工作原理与重要性

TVS二极管的核心工作原理基于其PN结在反向击穿状态下的雪崩效应。在正常工作电压下，TVS二极管处于截止状态，漏电流极小，几乎不对电路产生影响。当电路中出现瞬态过电压时，一旦电压超过其雪崩击穿电压（VBR），TVS二极管会在纳秒级的时间内迅速从高阻态变为低阻态，形成一个低阻通路，将巨大的瞬态电流迅速从被保护电路中分流走。与此同时，TVS二极管两端的电压会被钳制在**钳位电压（VC）**以下，从而保护后端敏感元件不被高电压损坏。

TVS二极管的响应速度是其显著优势之一，通常在皮秒到纳秒级别，远快于压敏电阻等其他过压保护器件，这使得它能有效应对上升时间极快的瞬态脉冲。此外，TVS二极管还具有良好的钳位能力、较小的泄漏电流、较高的浪涌吸收能力和可重复使用性等优点。在当今高度集成化的电子系统中，微电子器件的耐压能力越来越低，而外部电磁环境却日益复杂，瞬态过电压威胁无处不在。因此，TVS二极管在各种消费电子、工业控制、通信设备、汽车电子、医疗设备以及航空航天等领域都扮演着不可或缺的角色，是构建鲁棒、可靠电路的关键组成部分。缺乏TVS保护的电路，其可靠性将大打折扣，极易因瞬态过电压而失效。

TVS二极管的主要分类与结构

TVS二极管可以根据多种方式进行分类，主要包括单向与双向、封装形式、峰值脉冲功率等。

单向TVS二极管

单向TVS二极管在电路中具有极性，其工作特性类似于稳压二极管。它在一个方向（正向）上具有普通二极管的特性，即当正向电压超过其导通电压（约0.7V）时，会呈现低阻抗状态。而在另一个方向（反向）上，当反向电压未达到其雪崩击穿电压时，它处于高阻态；一旦反向电压超过雪崩击穿电压，它会迅速进入雪崩击穿区并钳位电压。单向TVS二极管主要用于保护直流电源线、单极性信号线或只有正向过压威胁的电路。例如，在仅有正向电源瞬态或静电放电的DC电源线路上，单向TVS可以有效地进行保护。选择单向TVS时，需要注意其正向压降，以避免在正常工作时影响电路功能。

双向TVS二极管

双向TVS二极管则没有极性，它在两个方向上都具有对称的雪崩击穿特性。无论瞬态电压是正向还是反向，只要其绝对值超过雪崩击穿电压，双向TVS二极管都会迅速导通并钳位电压。这种特性使得双向TVS非常适合用于交流电路、数据线或可能出现正负双向瞬态过电压的信号线保护。例如，在USB、HDMI等数据接口或交流电源输入端，双向TVS能够提供全面的过压保护。由于其对称性，在选择和安装时无需考虑方向，大大简化了设计和生产过程。

按封装形式分类

TVS二极管的封装形式多种多样，以适应不同的应用需求和空间限制。常见的封装包括：

• 轴向引线型（Axial Leaded）： 常见的如DO-41、DO-15、DO-201AD等，具有引线，便于通过孔安装（Through-hole mounting），适用于对空间要求不高、需要较高浪涌电流能力的应用，例如电源线的保护。这类封装的TVS通常可以承受较高的峰值脉冲功率。

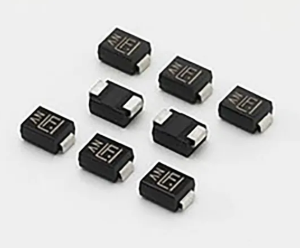

• 表面贴装型（Surface Mount Device, SMD）： 包括SMA、SMB、SMC、DO-214AC、DO-214AA、DO-214AB等，尺寸小巧，便于自动化贴装，是现代电子产品的主流封装形式。它们适用于空间受限、高集成度的应用，如手机、笔记本电脑、汽车电子等。SMD封装的TVS二极管在低功耗应用和高密度电路板设计中尤为常见。随着技术的进步，SMD封装的TVS也在不断提升其脉冲功率承受能力。

• 多阵列型（Array/Multi-line TVS）： 通常采用SOT-23、SOP-8、MSOP-8、µDFN、SOT-523、SC-70等更小巧的封装形式，在一个封装内集成多个TVS单元，用于多条数据线或信号线的集中保护，例如USB、HDMI、以太网等接口。这种封装形式可以有效节省PCB空间，并简化设计。例如，用于ESD保护的TVS阵列可以同时保护多达8条数据线。

按峰值脉冲功率（PPPM）分类

TVS二极管的峰值脉冲功率是其吸收瞬态能量能力的关键指标，通常用瓦特（W）表示。根据峰值脉冲功率，TVS二极管可以分为：

• 小功率TVS： 峰值脉冲功率在几十瓦到几百瓦，主要用于ESD保护或低能量瞬态脉冲的保护，如数据线、I/O端口等。例如，用于USB接口保护的TVS通常只需要几十瓦的峰值脉冲功率。

• 中功率TVS： 峰值脉冲功率在几百瓦到几千瓦，适用于保护电源线、继电器线圈、电机控制等中等能量的应用。例如，常见的1.5KE系列TVS通常具有1500W的峰值脉冲功率。

• 大功率TVS： 峰值脉冲功率在几千瓦到上万瓦甚至更高，主要用于雷击保护、AC电源输入端、工业电源等高能量瞬态脉冲的应用。例如，SA系列、P6KE系列、SMAJ系列、SMCJ系列、SMDJ系列等，其峰值脉冲功率覆盖了从几百瓦到几千瓦的广泛范围。

此外，TVS二极管还可以根据漏电流（IR）、结电容（CJ）等特性进行更细致的分类。低漏电流TVS适用于电池供电设备，以延长电池寿命。低结电容TVS（通常称为ESD保护器）则适用于高速数据线，以避免对信号完整性造成影响。

TVS二极管的关键参数

理解TVS二极管的关键参数对于正确选择和应用至关重要。这些参数直接决定了TVS的保护能力、适用范围和对电路的影响。

• 反向关断电压（$V_{RWM}$或$V_{DR}$）： 这是TVS二极管在正常工作状态下所能承受的最大连续反向电压。在此电压下，TVS应处于截止状态，漏电流极小。在选择TVS时，$V_{RWM}$必须大于或等于电路的正常工作电压，以避免TVS在正常工作时导通，影响电路功能。例如，一个5V电源的电路，通常会选择$V_{RWM}$为5V或5.5V的TVS。

• 击穿电压（VBR）： 这是TVS二极管在特定测试电流（通常为IT，如1mA）下，从截止状态开始进入雪崩击穿状态的电压。当反向电压达到$V_{BR}$时，TVS开始导通。$V_{BR}$的值应略高于$V_{RWM}$。

• 最大钳位电压（VC）： 这是在通过峰值脉冲电流（IPP）时，TVS两端呈现的最大电压。在发生瞬态过电压事件时，TVS会将电压钳制在VC以下，从而保护后端器件。VC是衡量TVS保护效果的关键指标，它必须小于被保护器件的最大耐受电压。例如，如果一个芯片的最高耐压是12V，那么选择的TVS的VC必须小于12V。

• 峰值脉冲电流（IPP）： 这是在TVS两端施加特定波形的瞬态脉冲（如10/1000µs或8/20µs）时，TVS能够承受的最大瞬态电流。它与峰值脉冲功率和钳位电压相关，PPPM=VC×IPP。$I_{PP}$越大，表示TVS承受瞬态能量的能力越强。

• 峰值脉冲功率（PPPM）： 这是TVS二极管在特定脉冲持续时间内可以吸收的最大瞬态功率。通常用瓦特（W）表示。它代表了TVS吸收瞬态能量的能力。在选择TVS时，需要根据可能出现的瞬态过电压能量来选择足够大$P_{PPM}$的器件。

• 最大反向漏电流（IR）： 在$V_{RWM}$电压下，流过TVS二极管的最大电流。$I_R$越小越好，因为它代表了TVS在正常工作状态下对电路的影响。对于电池供电或低功耗应用，低$I_R$的TVS是优选。

• 结电容（CJ）： TVS二极管的PN结形成的电容。在高速数据线或射频应用中，较低的结电容可以减少对信号完整性的影响。对于USB 2.0/3.0、HDMI、Ethernet等高速接口，通常需要选择结电容在几皮法（pF）甚至更低的TVS（通常称为ESD保护阵列）。对于电源线保护，结电容的影响相对较小。

• 响应时间： TVS二极管从过压事件发生到开始导通并钳位电压所需的时间。TVS的响应时间通常在皮秒到纳秒级别，远快于其他保护器件，这是其能有效应对快速瞬态脉冲的关键。

TVS二极管的常见型号系列及其特点

TVS二极管的型号命名通常包含其封装形式、峰值脉冲功率、反向关断电压等信息。以下是一些常见的TVS二极管系列型号及其主要特点：

1. P6KE系列

• 特点： 这是非常常见和广泛应用的轴向引线封装TVS二极管系列。

• 峰值脉冲功率： 通常为600W（10/1000µs波形）。

• 反向关断电压（VRWM）： 范围广泛，从5.0V到550V甚至更高。

• 封装： DO-15。

• 应用： 主要用于中等功率的电源保护、通用电子设备、工业控制、通信设备等。由于其功率适中，且有单向和双向可选，P6KE系列在各种应用中都非常灵活。例如，P6KE6.8A表示单向6.8V，$V_{RWM}$约为5.8V；P6KE6.8CA表示双向6.8V，$V_{RWM}$约为5.8V。

2. 1.5KE系列

• 特点： 相比P6KE系列，1.5KE系列具有更高的峰值脉冲功率，同样是轴向引线封装。

• 峰值脉冲功率： 通常为1500W（10/1000µs波形）。

• 反向关断电压（VRWM）： 范围从6.8V到440V。

• 封装： DO-201AD。

• 应用： 适用于需要更高浪涌电流吸收能力的应用，如AC/DC电源输入端、工业设备、大功率电机控制电路等。例如，1.5KE18A表示单向18V，$V_{RWM}$约为15.3V；1.5KE18CA表示双向18V，$V_{RWM}$约为15.3V。

3. SA系列

• 特点： 轴向引线封装，峰值脉冲功率较小，主要用于低功率应用。

• 峰值脉冲功率： 通常为500W（10/1000µs波形）。

• 反向关断电压（VRWM）： 范围从5.0V到170V。

• 封装： DO-15。

• 应用： 适用于通用线路保护、低功耗电源线路、信号线等。例如，SA5.0A表示单向5.0V，$V_{RWM}$约为4.0V；SA5.0CA表示双向5.0V，$V_{RWM}$约为4.0V。

4. SMAJ系列

• 特点： 首字母“SMA”表示其表面贴装（SMD）封装，是常见的SMD封装TVS二极管，具有较小的尺寸。

• 峰值脉冲功率： 通常为400W（10/1000µs波形）。

• 反向关断电压（VRWM）： 范围从5.0V到440V。

• 封装： SMA (DO-214AC)。

• 应用： 广泛应用于空间受限的消费电子产品、便携设备、工业控制板、汽车电子等，用于电源线、I/O端口等的通用保护。例如，SMAJ5.0A表示单向5.0V，$V_{RWM}$约为4.0V；SMAJ5.0CA表示双向5.0V，$V_{RWM}$约为4.0V。

5. SMBJ系列

• 特点： “SMB”表示表面贴装（SMD）封装，比SMAJ系列具有更高的峰值脉冲功率。

• 峰值脉冲功率： 通常为600W（10/1000µs波形）。

• 反向关断电压（VRWM）： 范围从5.0V到440V。

• 封装： SMB (DO-214AA)。

• 应用： 适用于空间有限但需要更高瞬态功率吸收能力的应用，如中等功率的电源线、数据线等。例如，SMBJ12A表示单向12V，$V_{RWM}$约为10.2V；SMBJ12CA表示双向12V，$V_{RWM}$约为10.2V。

6. SMCJ系列

• 特点： “SMC”表示表面贴装（SMD）封装，是SMD封装中峰值脉冲功率较高的系列。

• 峰值脉冲功率： 通常为1500W（10/1000µs波形）。

• 反向关断电压（VRWM）： 范围从5.0V到220V。

• 封装： SMC (DO-214AB)。

• 应用： 适用于对尺寸有要求但需要高瞬态功率吸收能力的电源、工业控制、通信设备等应用。例如，SMCJ24A表示单向24V，$V_{RWM}$约为20.5V；SMCJ24CA表示双向24V，$V_{RWM}$约为20.5V。

7. SMDJ系列

• 特点： “SMD”通常表示表面贴装（SMD）封装，该系列提供极高的峰值脉冲功率。

• 峰值脉冲功率： 通常为3000W（10/1000µs波形）。

• 反向关断电压（VRWM）： 范围从5.0V到170V。

• 封装： DO-214AB。

• 应用： 用于对瞬态过电压保护要求极高的应用，如AC电源线路、高压工业设备等。例如，SMDJ15A表示单向15V，$V_{RWM}$约为12.8V；SMDJ15CA表示双向15V，$V_{RWM}$约为12.8V。

8. ESD保护器（ESD Protection Diodes/Arrays）系列

• 特点： 这类TVS的特点是极低的结电容和超快的响应速度，专门针对静电放电（ESD）保护而优化。它们通常具有多通道集成在一个封装内。

• 峰值脉冲功率： 通常较低，在几十瓦到几百瓦之间（针对8/20µs波形，而不是10/1000µs）。

• 反向关断电压（VRWM）： 通常较低，匹配信号线的电压电平，如3.3V、5V、12V等。

• 封装： 极其小巧，如SOT-23、SOT-523、SC-70、µDFN、DFN等，以适应高密度PCB设计。

• 应用： 广泛应用于USB、HDMI、Ethernet、SIM卡、按键接口、触摸屏等高速数据接口和敏感I/O端口的ESD保护。常见的型号包括PESD系列、SRV系列、CLAMP系列等，它们通常由多个TVS二极管组成阵列，可以同时保护多条数据线，极大地节省了板空间。例如，PESD0402-050C表示0402封装、5V双向ESD保护器件；SRV05-4表示4通道5V ESD保护阵列。这类TVS通常被称为ESD保护二极管或ESD抑制器，而不是传统的TVS二极管，但在原理上它们属于TVS的特殊应用。

9. 高压TVS系列

• 特点： 专为高压应用设计，具有很高的反向关断电压。

• 峰值脉冲功率： 通常较高，以应对高压瞬态。

• 反向关断电压（VRWM）： 可达几百伏甚至几千伏。

• 封装： 通常为轴向引线型或特殊高压封装。

• 应用： 交流电源线路的初级保护、高压DC电源、雷击保护等。例如，某些用于雷击保护的TVS可以承受高达几千伏的瞬态电压。

TVS二极管的选型考量

正确选择TVS二极管是确保电路可靠性的关键。以下是选型时需要综合考虑的几个重要因素：

1. 确定正常工作电压（VRWM）

首先，确定被保护电路或信号线的正常最大工作电压。选择的TVS二极管的**$V_{RWM}必须大于或等于该最大工作电压∗∗，以确保TVS在正常工作时不会导通，从而避免干扰电路的正常功能。例如，一个5V的电源线，应选择V_{RWM}$大于等于5V的TVS，如P6KE6.8A/CA (VRWM≈5.8V) 或SMAJ5.0A/CA (VRWM≈4.0V, 但需注意其最大工作电压是否满足要求)。

2. 确定最大钳位电压（VC）

确定被保护器件（如芯片、IC等）的最大耐受电压。选择的TVS二极管的最大钳位电压（VC）必须小于或等于被保护器件的最大耐受电压，以确保在瞬态过电压发生时，被保护器件不会损坏。例如，如果某个微控制器引脚的绝对最大额定电压是6V，那么TVS的VC必须小于6V。

3. 确定峰值脉冲功率（PPPM）

估算可能出现的瞬态过电压的能量或功率。这通常需要考虑瞬态的来源（雷击、ESD、开关噪声等）及其波形（如10/1000µs或8/20µs）。选择的TVS的**$P_{PPM}$必须大于或等于瞬态脉冲的估计功率**。如果无法精确估算，通常建议留有足够的裕量。例如，对于可能受到雷击或大型感性负载切换影响的线路，可能需要选择1.5KE、SMCJ或SMDJ等高功率系列TVS。对于一般的电源线或信号线保护，P6KE、SMBJ或SMAJ可能就足够了。对于ESD保护，则关注ESD保护器型号的抗ESD能力（如IEC 61000-4-2标准下的接触放电和空气放电等级）。

4. 单向还是双向？

• 单向TVS： 适用于直流电源线、只有单极性过压的信号线（例如，电源线上的正向浪涌），或者当电路中有其他二极管（如整流二极管）可以提供反向保护时。

• 双向TVS： 适用于交流电路、数据线、或可能出现正负双向瞬态过电压的信号线。例如，USB数据线通常需要双向TVS，因为数据信号可能在正负两个方向上摆动。

5. 考虑结电容（CJ）

• 对于高速数据线（如USB 2.0/3.0、HDMI、Ethernet、MIPI等），必须选择低结电容的TVS二极管（通常是ESD保护器），以避免TVS的电容对信号完整性造成衰减或失真。这类TVS的结电容通常在几皮法（pF）以下。

• 对于低速信号线或电源线，结电容的影响通常不那么关键，可以选择更高结电容的TVS。

6. 封装形式

• 轴向引线型（DO-15、DO-201AD等）： 适合大功率、通过孔安装的应用，例如电源输入端、雷击保护。

• 表面贴装型（SMA、SMB、SMC等）： 适合小尺寸、高密度、自动化生产的应用，是目前主流的封装形式，广泛应用于消费电子、汽车电子等。

• 阵列型（SOT-23、SOP-8、µDFN等）： 适合多通道信号线集中保护，如USB、HDMI接口，可以节省PCB空间。

7. 漏电流（IR）

在某些对功耗敏感的应用中（如电池供电设备），需要选择漏电流尽可能小的TVS二极管，以减少TVS在正常工作状态下的功耗。

8. 工作温度范围

确保所选TVS的工作温度范围与产品的使用环境温度相匹配。大多数TVS的工作温度范围在-55°C到+150°C之间，但特殊应用可能需要更宽或更窄的范围。

9. 可靠性与认证

选择来自可靠制造商的TVS二极管，并关注其是否符合相关的行业标准和认证，如RoHS、REACH等环保标准，以及对于汽车电子而言的AEC-Q101等可靠性认证。

TVS二极管在实际应用中的考量

在实际电路设计中，TVS二极管的应用并非简单地选择一个型号然后放置在电路中。还需要考虑一些设计细节和注意事项，以确保其最佳性能和保护效果。

1. 放置位置

TVS二极管应尽可能地靠近被保护的电路或器件。这是因为瞬态电压的上升速度极快，PCB走线上的电感和电阻会在瞬态电流通过时产生额外的电压降。将TVS放置得越近，其对后端电路的钳位效果越好，过电压在到达敏感器件之前就能被有效抑制。例如，在电源输入端，TVS应放置在电源接口和第一个电解电容之间。在数据端口，TVS应放置在连接器和数据处理芯片之间。

2. 布线技巧

• 最小化回路面积： 连接TVS二极管的走线应尽可能短和宽，以减小寄生电感和电阻。较大的回路面积会导致在瞬态电流流过时产生更大的瞬态电压，从而降低TVS的钳位效果。

• 地线连接： TVS的地线应直接、低阻抗地连接到被保护电路的参考地。理想情况下，TVS的地线应与被保护器件的地线通过最短路径连接到公共地平面。

• 差分信号线： 对于差分信号线，可以考虑使用共模TVS阵列或者多通道TVS，以保持差分信号的平衡，同时提供有效的共模和差模保护。

3. 与其他保护器件的配合

TVS二极管通常与其他过压保护器件协同工作，形成多级保护方案。

• 与熔断器（Fuse）/断路器（Circuit Breaker）配合： 熔断器或断路器提供过流保护，在持续过流或短路时断开电路。TVS则提供瞬态过压保护。两者结合可以实现更全面的保护。

• 与压敏电阻（Varistor）配合： 压敏电阻具有较高的能量吸收能力，但响应速度相对较慢，且在吸收大能量后性能会退化（漏电流增大）。TVS响应速度快，钳位电压更精确。因此，在某些大能量冲击的场景下，可以采用压敏电阻作为初级保护（吸收大部分能量），TVS作为次级保护（提供更精细的钳位电压，保护敏感器件）。

• 与气体放电管（Gas Discharge Tube, GDT）配合： GDT具有极高的浪涌电流承受能力和较低的固有电容，但响应速度较慢，并且存在续流问题。通常用于电源线的初级雷击保护。与TVS结合使用时，GDT首先导通吸收大部分雷击能量，TVS则提供后续的精细钳位。

4. 散热考虑

虽然TVS二极管主要处理瞬态能量，但在连续重复的瞬态事件或长时间的瞬态脉冲下，其内部会产生热量。对于大功率TVS，需要考虑其封装的散热能力，并可能需要在PCB上提供足够的铜面积来辅助散热，以防止器件过热损坏。

5. 级联保护

在某些要求极高的应用中（如雷击保护），可能需要采用多级TVS保护。例如，第一级使用较高$V_{BR}和P_{PPM}的TVS，吸收大部分瞬态能量；第二级使用较低V_{BR}和P_{PPM}$的TVS，提供更精细的钳位，保护最终的敏感器件。这种级联设计可以有效地分担瞬态能量，提高整体保护效果。

6. 测试与验证

设计完成后，务必进行严格的测试和验证，以确保TVS二极管的保护效果符合预期。这包括静电放电（ESD）测试（如IEC 61000-4-2标准）、浪涌（Surge）测试（如IEC 61000-4-5标准）等。通过实际测试，可以发现设计中可能存在的问题，并进行优化。

TVS二极管型号实例解析

为了更好地理解TVS二极管的型号命名和参数含义，我们以几个具体的实例进行解析。

实例1：P6KE18A

• P6KE： 表示其属于P6KE系列，轴向引线封装，峰值脉冲功率为600W。

• 18： 表示标称击穿电压（VBR）为18V。

• A： 表示单向TVS二极管。

• 参数解读：

• 反向关断电压 (VRWM): 通常在15.3V左右。这意味着当线路电压低于15.3V时，该TVS处于截止状态。

• 击穿电压 (VBR): 18V (最小值16.2V，最大值19.8V)。当瞬态电压超过16.2V时，TVS开始导通。

• 最大钳位电压 (VC): 在$I_{PP}$为33.3A时，通常为29.1V。这意味着在承受600W瞬态功率时，线路电压不会超过29.1V。

• 峰值脉冲电流 (IPP): 约33.3A。

• 封装：DO-15。

• 适用场景： 适用于保护12V或15VDC电源线路，或对电压钳位要求在29V以下的普通信号线。

实例2：SMAJ5.0CA

• SMAJ： 表示其属于SMAJ系列，表面贴装封装，峰值脉冲功率为400W。

• 5.0： 表示标称击穿电压（VBR）为5.0V。

• CA： 表示双向TVS二极管。

• 参数解读：

• 反向关断电压 (VRWM): 通常在4.0V左右。这意味着当线路电压的绝对值低于4.0V时，该TVS处于截止状态。

• 击穿电压 (VBR): 5.0V (最小值4.4V，最大值5.6V)。当瞬态电压的绝对值超过4.4V时，TVS开始导通。

• 最大钳位电压 (VC): 在$I_{PP}$为43.5A时，通常为6.8V。这意味着在承受400W瞬态功率时，线路电压的绝对值不会超过6.8V。

• 峰值脉冲电流 (IPP): 约43.5A。

• 封装：SMA (DO-214AC)。

• 适用场景： 适用于保护5V电源线路、低速数据线或USB 1.0/2.0等接口的ESD和瞬态过压保护，尤其适用于空间受限的消费电子产品。

实例3：SRV05-4

• SRV： 表示其属于Semtech的SRV系列，通常是多通道、低电容的ESD保护阵列。

• 05： 表示其额定工作电压为5V。

• -4： 表示该封装内集成了4个TVS通道，可以保护4条数据线。

• 参数解读：

• 反向关断电压 (VRWM): 通常为5V。

• 击穿电压 (VBR): 6.0V左右。

• 最大钳位电压 (VC): 通常在IPP（8/20µs波形）为1A时，钳位电压可能在8V左右。不同电流下的钳位电压需要查阅具体数据手册。

• 结电容 (CJ): 通常极低，例如0.5pF到1pF，以确保高速信号完整性。

• ESD保护能力：通常符合IEC 61000-4-2（接触放电±15kV，空气放电±30kV）等标准。

• 封装：SOT-23-6、SC-70-6等小尺寸多引脚封装。

• 适用场景： 专用于USB 2.0、Ethernet 10/100/1000Base-T、DVI、HDMI、VGA等高速数据接口和敏感I/O端口的ESD保护。

TVS二极管的市场趋势与未来发展

随着电子技术的不断发展，TVS二极管作为核心的电路保护元件，也在不断演进，以适应新的市场需求和技术挑战。

1. 更小的封装尺寸和更高的集成度

消费电子产品（如智能手机、可穿戴设备、物联网设备）对尺寸和空间的要求越来越苛刻。这推动了TVS二极管向更小、更薄的封装发展，例如DFN、µDFN、CSP等封装。同时，多通道TVS阵列和集成化保护方案也越来越受欢迎，它们将多个TVS单元集成到一个芯片中，进一步节省了PCB空间，简化了设计。

2. 更低的结电容

随着数据传输速率的不断提高（USB 3.0/3.1/4.0、HDMI 2.0/2.1、PCIe、Thunderbolt等），TVS二极管的结电容对信号完整性的影响愈发突出。因此，开发具有超低结电容（例如0.1pF甚至更低）的TVS二极管成为行业的重要方向。这类低电容TVS（ESD保护器）能有效防止信号失真和衰减，确保高速数据传输的可靠性。

3. 更高的峰值脉冲功率和更精确的钳位电压

虽然小型化是趋势，但对于工业、汽车和通信领域，对高功率和高可靠性的需求依然存在。因此，制造商也在不断提升TVS二极管的峰值脉冲功率承受能力，同时努力优化其钳位电压特性，使其在吸收大能量的同时，能将电压钳制在更窄、更精确的范围内，从而更好地保护敏感元件。

4. 汽车电子领域的特殊需求

汽车电子系统面临的环境恶劣，瞬态过电压（如抛负载、启动/停止瞬态、感性负载切换等）威胁更为严重。这要求TVS二极管不仅要承受更高的瞬态能量，还要满足严苛的AEC-Q101汽车级认证标准，包括更宽的工作温度范围、更高的可靠性、更长的寿命等。因此，车规级TVS二极管的研发和应用是当前的热点。

5. 新材料与新工艺

为了实现更优异的性能，制造商正在探索新的半导体材料（如碳化硅SiC、氮化镓GaN等）和制造工艺，以改善TVS二极管的响应速度、漏电流、能量吸收能力和热特性。这些新技术的应用有望带来更高效、更可靠的TVS二极管产品。

6. 智能保护方案

未来的TVS二极管可能会与更智能的保护方案相结合，例如集成过温保护、故障指示、自恢复功能等。这些智能特性将使电路保护更加全面和自动化。

结语

TVS二极管作为电子电路中不可或缺的“安全卫士”，在保护敏感电子设备免受瞬态过电压损害方面发挥着举足轻重的作用。从基础的单向/双向分类，到各种封装形式和功率等级，再到针对特定应用（如ESD保护）的优化设计，TVS二极管展现出其高度多样性和专业性。深入理解TVS二极管的关键参数、不同型号系列的特点以及正确的选型和应用方法，对于工程师设计出稳定、可靠、高鲁棒性的电子系统至关重要。

随着电子产品向更小、更快、更集成化方向发展，以及汽车电子、工业控制等领域对可靠性要求的不断提高，TVS二极管的技术也在持续创新。更小的封装、更低的结电容、更高的功率承受能力和更智能的保护功能将是未来TVS二极管发展的主要趋势。掌握TVS二极管的知识，无疑是每一个电子设计工程师的必备技能。通过合理地选择和应用TVS二极管，我们可以有效地提升电子产品的抗干扰能力和使用寿命，确保其在复杂电磁环境下的稳定运行。

我们始终需要关注行业最新的技术动态和产品发展，以便在设计中采用最先进、最适合的TVS解决方案，从而更好地应对未来电子系统所面临的各种挑战。对TVS二极管的深入了解和恰当应用，是确保现代电子设备能够抵御瞬态电压威胁，并长时间稳定运行的关键。
