比1N4007电流更大的二极管

1N4007作为一款常见的通用硅整流二极管，以其1A的正向平均整流电流和1000V的反向峰值电压，在各种低功率整流电路中扮演着基础性的角色。然而，在许多需要处理更大电流的应用场景中，1N4007就显得力不从心了。因此，理解并选择电流能力更强的二极管对于电路设计至关重要。本文将深入探讨几类比1N4007电流更大的二极管，包括肖特基二极管、快速恢复二极管、超快速恢复二极管、以及不同封装形式下的整流二极管，并详细介绍它们的工作原理、特性参数、典型应用以及选型考虑。

一、 肖特基二极管（Schottky Barrier Diode）

肖特基二极管是一种以金属与半导体接触形成的肖特基结为基础的二极管。与传统的PN结二极管不同，肖特基二极管的正向压降非常低，且反向恢复时间极短，这使得它们在高频、低压、大电流的应用中具有显著优势。

1. 工作原理与结构

肖特基二极管通过金属（如铝、铂、钼）与N型半导体（如硅、砷化镓）直接接触形成势垒。当正向偏置时，电子从半导体注入金属，克服肖特基势垒形成正向电流。由于没有PN结二极管中的少数载流子扩散和复合过程，肖特基二极管的正向压降低（通常在0.2V至0.5V），并且反向恢复时间几乎为零，这意味着它们可以非常快速地从导通状态切换到截止状态。

2. 关键特性参数

• 正向平均整流电流（I_F(AV)）：这是肖特基二极管在指定条件（通常是50Hz正弦波，电阻性负载，给定结温）下可以连续通过的最大平均正向电流。例如，一些常见的肖特基二极管如MBR系列（如MBR1045，MBR20100）可以提供10A甚至20A以上的正向电流，远超1N4007的1A。

• 反向峰值电压（V_RRM）：肖特基二极管在不损坏的情况下所能承受的最大反向电压。与PN结二极管相比，肖特基二极管的V_RRM通常较低，很少超过200V，因为高反向电压容易导致击穿。

• 正向压降（V_F）：在给定正向电流下，二极管两端的电压降。肖特基二极管的V_F远低于PN结二极管，有助于降低功耗，提高效率。

• 反向漏电流（I_R）：在反向电压作用下流过二极管的电流。肖特基二极管的I_R通常比PN结二极管大，且对温度敏感，随温度升高而显著增加。

• 反向恢复时间（t_rr）：肖特基二极管的t_rr极短，通常在纳秒甚至皮秒级别，使其在高频应用中表现出色。

3. 典型应用

由于其低正向压降和快速开关特性，肖特基二极管广泛应用于：

• 开关电源（SMPS）：作为输出整流二极管，特别是在高频降压、升压和同步整流电路中，可以显著提高效率，降低发热。

• DC-DC转换器：在各种DC-DC转换器中作为续流二极管或整流二极管，减少能量损耗。

• 光伏逆变器：作为旁路二极管和阻断二极管，用于电池充电和放电管理。

• LED照明驱动：在LED驱动电路中作为整流元件或续流二极管。

• 电池充电器：作为整流元件，提供高效充电。

• 高频整流：在射频（RF）和微波电路中进行信号检测和整流。

4. 选型考量

在选择肖特基二极管时，除了考虑所需的正向电流和反向电压外，还需要注意其反向漏电流和温度特性。在高温环境下，反向漏电流的增加可能会导致额外的功耗和可靠性问题。因此，对于高温应用，需要选择具有更好耐热性能和较低反向漏电流的肖特基二极管。此外，封装类型（如TO-220、TO-247、SOT-23等）也需要根据散热需求和空间限制来选择。

二、 快速恢复二极管（Fast Recovery Diode）与超快速恢复二极管（Ultrafast Recovery Diode）

PN结二极管的反向恢复时间是其在高频应用中的一个主要限制。为了克服这一限制，工程师们开发了快速恢复二极管和超快速恢复二极管。这些二极管通过特殊的掺杂工艺和结构设计，缩短了少数载流子的寿命，从而大大减少了反向恢复时间。

1. 工作原理与区别

传统的PN结二极管在从正向导通切换到反向截止时，PN结中存储的少数载流子需要一定时间才能复合消失，这个过程就是反向恢复过程。在这个过程中，二极管会暂时呈现低阻抗，导致反向电流倒灌，产生损耗并可能引起EMI问题。

• 快速恢复二极管：通过在半导体材料中引入金、铂等重金属杂质（称为“寿命控制器”），或者采用特殊的晶体结构，缩短了少数载流子的寿命，使其反向恢复时间（t_rr）在数百纳秒（ns）到数微秒（µs）的范围内。它们通常适用于工作频率在几十千赫兹到几百千赫兹的应用。例如，HER系列（如HER308，HER508）和FR系列（如FR607）是常见的快速恢复二极管，其电流能力可以达到3A、5A甚至6A，远高于1N4007。

• 超快速恢复二极管：进一步优化了工艺和结构，使反向恢复时间达到几十纳秒甚至更短（通常小于100ns）。它们适用于更高频率（几百千赫兹到兆赫兹）的开关应用。UF系列（如UF4007，UF5408）和MUR系列（如MUR1560，MUR3060）是典型的超快速恢复二极管，其电流能力可以达到15A、30A甚至更高。虽然UF4007与1N4007命名相似，但UF4007是超快速恢复二极管，其正向电流通常在1A，但反向恢复时间远小于1N4007，主要应用于高频整流。因此，在比较电流大小时，我们主要关注HER、FR、MUR等系列中电流等级更高的型号。

2. 关键特性参数

• 正向平均整流电流（I_F(AV)）：与通用整流二极管类似，表示其持续电流处理能力。快速恢复和超快速恢复二极管的电流等级可以从几安培到数百安培不等。

• 反向峰值电压（V_RRM）：这些二极管的反向电压范围很广，从几十伏到数千伏，可以满足不同电压等级的需求。

• 正向压降（V_F）：通常略高于肖特基二极管，但低于传统PN结二极管，通常在0.8V至1.2V。

• 反向恢复时间（t_rr）：这是区分这类二极管的关键参数，直接影响其在高频下的性能和损耗。t_rr越小，二极管在高频下的开关损耗越低。

• 反向恢复电荷（Q_rr）：在反向恢复过程中，由于载流子存储效应而产生的电荷量。Q_rr越小，恢复损耗越小。

3. 典型应用

快速恢复和超快速恢复二极管主要应用于需要高频开关和低开关损耗的场景：

• 高频开关电源：作为输出整流、续流、吸收和钳位二极管，尤其适用于需要高效率和低EMI的电路。

• 变频器和逆变器：在电机驱动、UPS电源、逆变焊机等领域，用于整流和功率因数校正（PFC）电路。

• 感应加热设备：作为高频整流元件。

• X射线设备：在倍压整流电路中。

• PFC电路：用于实现高功率因数和低谐波失真。

4. 选型考量

选择快速恢复或超快速恢复二极管时，除了电流和电压等级，反向恢复时间是至关重要的。工作频率越高，对t_rr的要求越严格。此外，二极管的封装、散热性能、正向压降和反向漏电流也需要综合考虑。在实际应用中，为了降低总损耗，有时会选择正向压降稍高但恢复时间更短的二极管。

三、 大电流整流二极管（High Current Rectifier Diode）

除了肖特基和快速恢复二极管，还有一类专门设计用于处理大电流的通用整流二极管。这些二极管通常采用更大的芯片尺寸和更坚固的封装，以承受更高的功率耗散。

1. 工作原理与结构

这类大电流整流二极管本质上仍然是PN结二极管，但它们的PN结面积更大，能够承载更大的正向电流。同时，它们通常采用螺栓型（stud type）、平板型（disc type）或大功率模块封装，这些封装具有优异的散热能力，能有效地将芯片产生的热量散发出去。

2. 关键特性参数

• 正向平均整流电流（I_F(AV)）：这是这类二极管最突出的特点。其电流能力可以从几安培到数百安培甚至数千安培。例如，常见的有各种型号的整流桥堆（如KBPC系列，可以提供10A、25A、35A甚至50A的电流，尽管桥堆内部是四个二极管的组合，但其单管的电流能力也远超1N4007），以及单独的大功率整流二极管（如DO-5、DO-8、DO-9等封装，其电流能力可以达到几十安培到几百安培，例如1N1183A系列可以提供35A的电流，而更大功率的二极管如SKN系列可以提供上百安培的电流）。

• 反向峰值电压（V_RRM）：这类二极管的反向电压范围非常宽，从几十伏到数千伏，甚至万伏以上，以满足工业和电力系统的高压需求。

• 正向压降（V_F）：通常在0.8V至1.2V之间，与传统的PN结二极管相近。

• 反向恢复时间（t_rr）：对于通用整流二极管，其反向恢复时间通常较长，在微秒级别，不适合高频开关应用。

3. 典型应用

大电流整流二极管主要应用于：

• 工业电源：如电镀电源、电焊机电源、充电电源等，需要将交流市电整流成大电流直流电。

• 直流电机驱动：作为整流元件或续流二极管。

• 不间断电源（UPS）：作为输入整流或电池充电整流。

• 电力牵引系统：在机车和电力机车中进行整流。

• 大功率充电桩：提供高电流的直流输出。

• 电解设备：为电解槽提供大电流。

4. 选型考量

选择大电流整流二极管时，主要关注其正向平均整流电流、反向峰值电压以及散热能力。由于它们产生的热量较大，合适的散热片和冷却方式（如风冷、水冷）是必不可少的。同时，要考虑其封装形式是否适合现有设计，以及是否需要承受较大的浪涌电流。对于需要承受高压冲击的应用，还需要关注其反向耐压裕量。

四、 不同封装下的二极管及其电流能力

二极管的封装对其电流处理能力有着直接的影响。一个能够有效散热的封装允许二极管芯片在更高的电流下安全工作。

1. 轴向引线封装（Axial Lead Package）

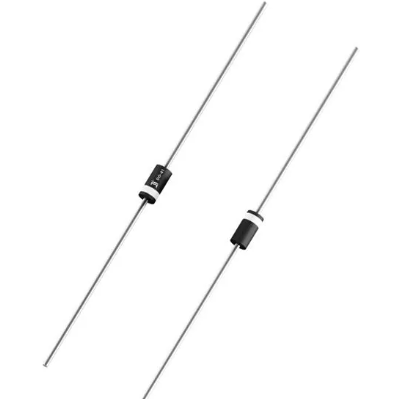

• DO-41（如1N4007）：这是最常见的通用二极管封装，通常用于1A及以下电流。

• DO-201AD（如1N5408）：比DO-41更大，可以处理3A左右的电流。1N5408虽然与1N4007的反向电压相同（1000V），但其正向平均整流电流为3A，是比1N4007电流更大的PN结整流二极管。

• R-6（如6A10）：进一步增大的轴向引线封装，可以处理6A甚至更高的电流。6A10（6A，1000V）也是比1N4007电流大且反向电压相同的常用PN结整流二极管。

• 特点：成本低，易于安装，但散热能力有限，通常用于中小功率应用。

2. 表面贴装封装（Surface Mount Device, SMD）

• SMA、SMB、SMC：这些是常见的SMD封装，用于各种肖特基、快速恢复和通用整流二极管。

• SMA（DO-214AC）：通常用于1A及以下电流，例如SS14（1A肖特基）。

• SMB（DO-214AA）：可以处理1A到3A的电流，例如SS34（3A肖特基）。

• SMC（DO-214AB）：可以处理3A到5A的电流，例如SS54（5A肖特基）。

• TO-252（DPAK）：功率更高的SMD封装，常用于肖特基二极管和快速恢复二极管，电流可达几安培到十几安培。

• 特点：节省空间，适用于自动化生产，但散热受限，需要良好的PCB设计来辅助散热。

3. 插件功率封装（Through-Hole Power Package）

• TO-220：非常常见的功率器件封装，散热能力强，常用于肖特基二极管、快速恢复二极管和通用整流二极管，电流能力从几安培到几十安培。例如，MBR20100CT（20A，100V肖特基）、**MUR1560G（15A，600V超快速恢复）**等都是TO-220封装。

• TO-247：比TO-220更大，散热能力更强，用于更高电流的应用，电流可以达到几十安培到上百安培。例如，MUR3060PT（30A，600V超快速恢复）。

• TO-3P：散热能力更强的封装，适用于更高功率的场合。

• TO-3：经典的金属封装，散热性能极佳，常用于几十安培到上百安培的二极管。

• 特点：散热优良，能够处理大电流，常用于需要独立散热片的应用。

4. 螺栓型和平板型封装（Stud Type & Disc Type）

• DO-5、DO-8、DO-9、DO-200AB（螺栓型）：这些是工业级大电流整流二极管的典型封装，可以直接安装在散热片上，电流能力从几十安培到数百安培。例如，SKN 2/06（2A，600V，但有SKN系列其他更高电流型号）。

• Press-Pack（平板型）：用于最高功率的应用，如高压直流输电（HVDC）和高功率变频器，电流能力可以达到数千安培。

• 特点：散热能力极强，可靠性高，通常用于重工业和电力系统。

5. 整流桥堆（Bridge Rectifier）

虽然不是单个二极管，但整流桥堆内部由四个或更多二极管组成，用于将交流电转换为直流电。它们提供了一种紧凑且方便的方式来处理较大的整流电流。

• DB系列、KBPC系列、GBU系列：常见的整流桥堆，电流能力从1A到50A甚至更高。例如，KBPC5010可以提供50A的整流电流，远超1N4007。

• 特点：集成度高，简化电路设计，但内部二极管的散热是一个整体问题。

五、 选型时的综合考量

在选择比1N4007电流更大的二极管时，需要综合考虑以下几个关键因素：

1. 电流需求

• 正向平均整流电流（I_F(AV)）：这是最基本的参数，需要根据电路的最大持续工作电流来选择。通常建议留出20%至50%的裕量，以应对瞬态电流和温度变化。

• 正向浪涌电流（I_FSM）：二极管在短时间内（通常为单个正弦波周期）所能承受的最大非重复性正向电流。这在开机瞬间或异常情况（如短路）下非常重要。

2. 电压需求

• 反向峰值电压（V_RRM）：二极管在反向偏置下所能承受的最大重复峰值电压。在交流整流电路中，需要考虑交流输入电压的峰值，并留出足够的裕量（通常是输入峰值电压的1.5到2倍）。

• 反向非重复峰值电压（V_RSM）：二极管在短时间内所能承受的最大非重复峰值电压。

3. 工作频率

• 低频整流（50/60Hz）：通用整流二极管（如1N5408、6A10）或大电流整流二极管即可满足需求。

• 高频开关（几十kHz到几MHz）：肖特基二极管或超快速恢复二极管是首选，其低反向恢复时间能有效降低开关损耗。

4. 功耗与散热

• 功耗计算：二极管的功耗主要由正向导通损耗（PF=IF×VF）和反向关断损耗（PR=IR×VR）组成。在高频应用中，开关损耗（与t_rr和Q_rr相关）也必须考虑。总功耗决定了二极管产生的热量。

• 散热设计：根据功耗选择合适的封装和散热方式。对于大电流二极管，散热片是必不可少的，可能还需要强制风冷或水冷。二极管的热阻（结到壳，结到环境）是评估散热性能的关键参数。

5. 温度特性

• 结温（T_J）：二极管内部PN结的温度，这是二极管可靠性的关键指标。通常建议工作结温远低于最大额定结温。

• 温度对参数的影响：正向压降随温度升高而略有下降；反向漏电流随温度升高呈指数级增加；反向恢复时间也会随温度升高而延长。在高温环境下，需要选择参数变化更小的二极管。

6. 封装形式

• 根据电路板空间、散热需求、安装方式和成本来选择合适的封装。轴向引线、SMD、TO-220、TO-247、螺栓型和模块型封装各有优缺点。

7. 可靠性与寿命

• 选择知名品牌、具有良好质量控制的制造商生产的二极管。

• 在设计中留有足够的裕量，避免二极管在接近极限的条件下长期工作。

8. 成本

• 在满足所有技术要求的前提下，选择最具成本效益的二极管。

六、 总结

1N4007是一款出色的通用低电流整流二极管，但当电路需要处理超过1A的电流时，就需要寻找电流能力更强的替代品。肖特基二极管以其低正向压降和超快速恢复时间在高频、低压、大电流应用中独树一帜；快速恢复和超快速恢复二极管则专注于在高频开关应用中降低反向恢复损耗；而传统的大电流整流二极管则以其强大的电流处理能力和高反向电压，在工业和电力电子领域占据重要地位。

选择合适的二极管不仅仅是匹配电流和电压等级，更需要深入理解不同类型二极管的特性，并结合具体的应用场景（工作频率、功耗、散热、温度、成本）进行综合权衡。通过精心选择，可以确保电路的高效、稳定和可靠运行。未来，随着电力电子技术的发展，对更高功率密度、更低损耗、更高效率的二极管的需求将持续增长，推动二极管技术的不断创新。
