在电子元件的世界中，寻找替代品是一个常见的需求，尤其是在元件停产、供应短缺或需要优化电路性能时。对于1N5819肖特基二极管的替代，我们需要深入了解其特性，并根据具体的应用场景进行选择。本篇文章将详细探讨1N5819的替代方案，并提供多种替代品的特性、优缺点以及选择考量。

1N5819肖特基二极管的特性解析

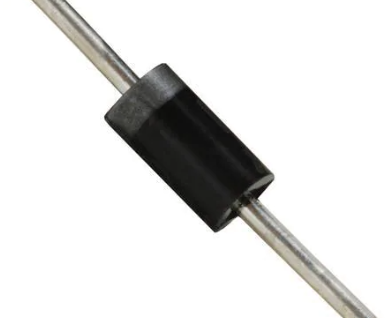

在探讨替代品之前，我们首先要全面了解1N5819的核心参数和应用场景。1N5819是一款20V、1A的肖特基二极管，其主要特点包括：

• 低正向压降（VF）：这是肖特基二极管最显著的优势之一。低正向压降意味着在导通时，二极管本身消耗的能量较少，从而提高了电路的效率，特别是在低压、大电流的应用中优势更为明显。对于1N5819而言，其正向压降通常在0.45V左右（在1A电流下）。

• 快速开关速度：肖特基二极管没有PN结的反向恢复时间，因此具有极快的开关速度。这使得它们非常适合在高频开关电源、DC-DC转换器、整流器和续流二极管等应用中。

• 低反向漏电流（IR）：尽管肖特基二极管通常具有比PN结二极管稍高的反向漏电流，但对于1N5819这样的器件，其漏电流仍然处于可接受的低水平，不会对大多数应用造成显著影响。

• 反向击穿电压（VBR）：1N5819的反向击穿电压为20V。这意味着它可以在承受最高20V的反向电压而不被击穿。在选择替代品时，确保替代品的反向击穿电压至少与1N5819相同或更高，以保证电路的可靠性。

• 最大正向电流（IF）：1N5819的最大正向电流为1A。替代品必须能够承受与1N5819相同的或更高的正向电流，以满足电路的功率需求。

• 封装类型：1N5819通常采用DO-41或SOD-123等轴向引线或表面贴装封装。在选择替代品时，封装类型是一个重要的考量因素，因为它直接影响到电路板的布局和焊接。

• 工作温度范围：大多数二极管都有一个规定的工作温度范围。替代品也应符合原始器件的温度要求，以确保在各种环境条件下都能稳定工作。

1N5819广泛应用于各种消费电子产品、工业设备和通信领域，例如：

• 开关电源的整流和续流：其低压降和快开关特性使其成为理想的选择。

• 电池充电器：用于防止电流反向流动。

• DC-DC转换器：提高转换效率。

• 逆变器：在某些低压应用中作为整流或保护器件。

• 电压钳位和保护电路：利用其快速响应特性。

• 太阳能电池板的旁路二极管：在阴影条件下保护电池板。

了解了1N5819的这些关键特性，我们才能更有针对性地寻找合适的替代品。任何替代品都必须在这些核心参数上与1N5819兼容或更优，才能确保电路的正常功能和长期可靠性。

替代品选择的核心考量因素

选择1N5819的替代品并非简单地找一个参数相近的器件。我们需要综合考虑多个关键因素，确保替代品能够无缝集成到现有电路中，并维持甚至提升电路的性能和可靠性。这些考量因素包括：

1. 电气参数匹配

这是选择替代品时最核心的考量。替代品必须在以下关键电气参数上与1N5819匹配或表现更优：

• 反向击穿电压（VBR）：替代品的$V_{BR}必须等于或高于20V。如果替代品的V_{BR}$过低，在电路承受最大反向电压时可能会被击穿，导致器件损坏甚至整个电路失效。适当留有裕量是明智的选择，例如选择25V或30V的肖特基二极管，以增强电路的鲁棒性。

• 最大正向电流（IF）：替代品的IF必须等于或高于1A。如果替代品的IF不足，在电路电流达到峰值时，二极管可能会过热甚至损坏。同样，留有适当的裕量，例如选择1.5A或2A的肖特基二极管，可以提高电路的可靠性，特别是在瞬态电流较高或环境温度较高的情况下。

• 正向压降（VF）：替代品的VF应尽可能低，与1N5819的0.45V（在1A）相近或更低。较低的VF意味着更小的功率损耗和更高的效率，这对于电池供电或对效率要求较高的应用尤为重要。虽然略高的VF在某些不敏感的应用中可能是可以接受的，但通常情况下，我们希望保持或降低VF。

• 反向漏电流（IR）：替代品的IR应与1N5819相近或更低。过高的IR可能会导致在反向偏置时产生额外的功耗，或者在某些精密电路中引入不必要的误差。然而，对于大多数非精密应用，肖特基二极管的IR通常在可接受的范围内。

• 结电容（CJ）：结电容对于高频应用至关重要。较低的结电容意味着更快的开关速度和更小的开关损耗。在选择替代品时，如果电路工作在高频，应尽量选择结电容与1N5819相近或更低的器件。

2. 封装类型和尺寸

封装类型直接决定了替代品是否能够物理地安装到现有的电路板上。1N5819常见的封装有DO-41（轴向引线）和SOD-123（表面贴装）。

• DO-41：这是一种常见的通孔封装，适用于手工焊接或波峰焊。如果原始设计使用的是DO-41封装，那么替代品也应选择DO-41或引脚间距兼容的其他通孔封装。

• SOD-123：这是一种小型表面贴装封装，适用于自动化贴片生产。如果原始设计使用的是SOD-123封装，那么替代品也应选择SOD-123或封装尺寸和焊盘兼容的其他表面贴装封装，例如SOD-323、SMA、SMB等。在选择不同封装时，需要仔细检查尺寸图和焊盘布局，确保兼容性。

如果原始设计采用通孔封装，但替代品只有表面贴装封装可用，则可能需要重新设计电路板。反之亦然。因此，尽量选择与原器件封装类型相同的替代品，可以显著简化替换过程。

3. 热性能

二极管在工作时会产生热量，特别是在大电流或高频应用中。良好的热性能对于器件的长期可靠性至关重要。

• 热阻（Rth）：热阻表示器件从结到环境或从结到引脚的散热能力。较低的热阻意味着更好的散热性能。在选择替代品时，应关注其热阻参数，确保在最大工作电流和环境温度下，结温不会超过器件的最大额定结温（TJmax）。

• 功耗：器件的功耗可以通过正向压降和电流计算（PD=VF×IF）以及反向漏电流和反向电压计算（PD=VR×IR）。在选择替代品时，应确保其在最大工作条件下产生的功耗在可接受的范围内，并且能够通过封装和电路板的散热能力有效地散发出去。如果替代品的功耗明显高于1N5819，可能需要额外的散热措施，例如增加散热焊盘面积或使用散热片。

4. 供应商和可用性

选择替代品时，供应商的可靠性和器件的长期可用性也是重要的考虑因素。

• 品牌信誉：选择知名半导体制造商（如Vishay、NXP、ON Semiconductor、Diodes Inc.等）生产的器件，通常能获得更好的质量保证、更详细的数据手册和更完善的技术支持。

• 供应稳定性：在当前的供应链环境下，确保替代品有稳定的供应来源至关重要。避免选择那些只在特定时间有货或价格波动剧烈的器件，以防止未来再次面临停产或缺货的问题。

• 成本：在满足所有技术要求的前提下，成本也是一个实际的考量。然而，不应为了节省少量成本而牺牲性能或可靠性。权衡性能、可用性和成本，选择最具性价比的方案。

5. 行业标准和认证

根据应用领域的不同，可能需要考虑特定的行业标准和认证。例如：

• AEC-Q101：如果产品应用于汽车电子领域，则需要选择通过AEC-Q101认证的肖特基二极管，以确保其在恶劣汽车环境下的可靠性。

• RoHS/REACH：所有电子元件都应符合RoHS（有害物质限制）和REACH（化学品注册、评估、授权和限制）等环保指令，确保不含有害物质。

综合考虑这些因素，我们可以更系统地评估潜在的替代品，从而做出明智的选择，确保电路性能、可靠性和成本效益的最佳平衡。

1N5819的常见替代品及其特性

基于上述考量，以下是一些常见的1N5819肖特基二极管的替代品，它们在电气参数和封装上与1N5819具有相似之处，但具体参数和适用场景可能略有不同。需要注意的是，尽管这些是常见的替代品，但在实际应用中，仍需查阅具体器件的数据手册以确认其所有参数是否满足要求。

1. 1N5817

• 特性：1N5817是一款1A、20V的肖特基二极管。从参数上看，它与1N5819非常接近，甚至在许多方面是完全相同的。主要的区别可能在于不同的制造商或不同的封装选项。

• 优点：与1N5819参数高度兼容，可以直接替代。低正向压降，快速开关速度。

• 缺点：与1N5819相似，通常没有显著的性能提升。

• 封装：通常提供DO-41轴向引线封装，也有SOD-123等表面贴装封装。

• 适用场景：几乎所有1N5819的应用场景都可以直接使用1N5817进行替代，无需对电路进行修改。

2. 1N5818

• 特性：1N5818是一款1A、30V的肖特基二极管。与1N5819（20V）相比，1N5818的主要优势在于其更高的反向击穿电压。

• 优点：更高的反向击穿电压，提供了更大的电压裕量，提高了电路的可靠性，特别是在电源波动或瞬态电压较高的环境中。低正向压降，快速开关速度。

• 缺点：通常与1N5819相比，在正向压降或反向漏电流方面可能没有显著优势。成本可能略高。

• 封装：通常提供DO-41轴向引线封装，也有SOD-123等表面贴装封装。

• 适用场景：如果电路设计中存在反向电压尖峰或需要更高的电压裕量，1N5818是1N5819的优秀替代品。它在大多数1N5819的应用场景中都能良好工作，并且提供了额外的安全性。

3. 1N5820

• 特性：1N5820是一款3A、20V的肖特基二极管。它在电流能力上明显高于1N5819。

• 优点：更高的最大正向电流，能够处理更大的负载，提供了显著的电流裕量。这对于电流需求波动较大或需要提升可靠性的电路非常有利。低正向压降，快速开关速度。

• 缺点：由于电流能力增加，其封装尺寸可能略大（例如，可能采用DO-201AD），正向压降在低电流下可能与1N5819相似，但在大电流下仍具有优势。成本可能更高。

• 封装：通常采用DO-201AD轴向引线封装，也有SMA、SMB等表面贴装封装。

• 适用场景：当需要更大的电流处理能力，或者希望为电路提供更强的抗过载能力时，1N5820是1N5819的理想替代品。例如，在更高功率的开关电源中作为续流二极管，或者在需要更大电流的整流应用中。如果原始设计对尺寸非常敏感，需要确认封装是否兼容。

4. BAT54系列 (BAT54, BAT54A, BAT54C, BAT54S)

• 特性：BAT54系列是小信号肖特基二极管，通常为30V或40V，但电流能力较小，通常为200mA。它们通常采用SOT-23或SOD-323等小型表面贴装封装。

• 优点：封装非常小巧，适用于空间受限的低电流应用。具有良好的开关速度和低正向压降。

• 缺点：电流能力远低于1N5819 (200mA vs 1A)。不适合直接替代1N5819作为电源整流或续流二极管。

• 封装：SOT-23、SOD-323等。

• 适用场景：BAT54系列更适合在数字电路的钳位、保护、小信号整流或逻辑电平转换等低电流应用中作为替代品。它们不能替代1N5819在功率应用中的功能。

5. SS12 / SS13 / SS14 等 SMA/SMB 封装肖特基二极管

• 特性：这些型号通常是采用SMA（1A）或SMB（2A）封装的肖特基二极管，反向击穿电压通常从20V到40V不等。例如：

• SS12：1A, 20V, SMA封装

• SS13：1A, 30V, SMA封装

• SS14：1A, 40V, SMA封装

• SS22：2A, 20V, SMB封装

• SS23：2A, 30V, SMB封装

• SS24：2A, 40V, SMB封装

• 优点：提供多种电压和电流选项，且都是常见的表面贴装封装。低正向压降，快速开关。

• 缺点：需要注意封装尺寸是否与原始设计兼容。

• 封装：SMA（DO-214AC）、SMB（DO-214AA）等。

• 适用场景：如果原始设计使用表面贴装的1N5819（例如SOD-123封装，但其电流能力与SMA/SMB不完全匹配，SMA/SMB通常能处理更大功率），或者需要从轴向引线转换为表面贴装，这些型号是很好的选择。例如，SS12在参数上与1N5819非常接近，并且是表面贴装封装，适合在空间受限的板子上替代轴向引线的1N5819。

6. SK12 / SK13 / SK14 等 DO-41 或 SOD-123 封装肖特基二极管

• 特性：许多制造商会将类似于1N5819的肖特基二极管重新命名为SK系列，例如SK12（1A, 20V）、SK13（1A, 30V）、SK14（1A, 40V）。

• 优点：参数与1N5819系列高度相似，且通常提供多种封装，包括DO-41和SOD-123，便于直接替代。

• 缺点：品牌和型号众多，需要仔细核对数据手册。

• 封装：DO-41、SOD-123等。

• 适用场景：与1N5817类似，如果原始设计是DO-41或SOD-123封装的1N5819，这些SK系列器件通常可以直接替代。

替代品选择的详细步骤与注意事项

选择合适的1N5819替代品是一个系统的过程，需要遵循以下详细步骤，并注意关键事项，以确保选择的准确性和最终电路的可靠性。

步骤一：明确原始电路的需求和限制

在寻找任何替代品之前，最关键的是彻底理解原始电路中1N5819的具体作用和所承受的条件。不仅仅是查阅数据手册，更要深入分析实际应用环境：

• 最大正向电流 (IF)：1N5819的最大额定电流为1A。然而，实际电路中流过二极管的最大瞬时电流是多少？是否包含浪涌电流？如果实际峰值电流远低于1A，那么在选择替代品时，1A的电流能力已经足够。如果存在瞬态大电流，则可能需要选择更高电流额定的器件，例如1.5A或2A。

• 最大反向电压 (VR)：1N5819的反向击穿电压为20V。电路在何种情况下会承受最大的反向电压？是否存在电压尖峰？如果电路中可能出现高于20V的瞬态电压，那么选择25V、30V甚至40V的替代品将显著提高可靠性。

• 工作频率：肖特基二极管以其快速开关速度著称，但不同的肖特基二极管在反向恢复时间（trr）和结电容（CJ）上仍有差异。如果电路工作在高频（例如几百kHz或MHz），那么选择具有更小$t_{rr}$和$C_J$的替代品将有助于降低开关损耗，提高效率。

• 环境温度和散热条件：电路板的工作环境温度如何？二极管是否有足够的散热空间？如果环境温度较高，或者二极管周围没有足够的散热条件，那么即使选择了参数匹配的器件，也可能因为热量累积导致失效。在这种情况下，可能需要选择具有更好热性能（更低热阻）的替代品，或者重新评估散热设计。

• 空间限制：电路板上是否有严格的空间限制？这直接影响到封装的选择。如果空间非常紧张，可能需要优先考虑更小封装的表面贴装器件，即使这意味着需要进行封装转换。

步骤二：确定关键电气参数的最小/最大要求

基于步骤一的分析，为替代品设定明确的最小或最大参数要求：

• VBR：至少20V，推荐25V或30V。

• IF：至少1A，考虑浪涌电流或裕量可选择1.5A或2A。

• VF：尽可能低，与1N5819的0.45V相近或更低。

• IR：尽可能低，与1N5819相近。

• CJ 和 trr：如果高频应用，应与1N5819相近或更低。

步骤三：根据封装类型进行初步筛选

根据原始器件的封装（DO-41或SOD-123）以及电路板的兼容性，进行初步筛选。

• 如果原始是DO-41（通孔）：优先考虑DO-41封装的替代品（如1N5817, 1N5818, SK12等）。如果无法找到合适的通孔替代品，或者希望升级到表面贴装，则需要评估电路板是否可以进行表面贴装（例如使用SMA/SMB封装）。

• 如果原始是SOD-123（表面贴装）：优先考虑SOD-123封装的替代品（如许多制造商的SOD-123封装肖特基二极管）。如果需要更高电流能力或更小的封装，可以考虑SOD-323、SMA/SMB等封装，但必须确认焊盘兼容性。

步骤四：查阅数据手册，详细比较参数

在初步筛选出几个潜在的替代品后，务必下载并仔细查阅它们各自的官方数据手册。这是最关键的一步，因为即使型号相似，不同制造商的器件参数也可能存在细微差异。重点比较以下参数：

• 电气特性曲线：关注VF vs IF 曲线、IR vs VR 曲线、CJ vs VR 曲线以及正向浪涌电流（IFSM）等。这些曲线比表格数据更能反映器件在不同工作条件下的性能。

• 绝对最大额定值：确保所有工作条件都在替代品的绝对最大额定值之内，包括最大正向电流、最大反向电压、最大功耗和最大结温。

• 热特性：比较热阻参数（结到环境、结到引脚/焊盘），这对于评估器件的散热能力至关重要。

• 可靠性数据：有些数据手册会提供平均失效时间（MTBF）或可靠性测试数据。

• 机械尺寸图：再次确认封装尺寸和引脚（或焊盘）布局是否与原始器件兼容，以及是否与电路板布局匹配。

步骤五：考虑供应商和可用性

在确定几个满足技术要求的替代品后，进一步评估其商业可行性：

• 品牌和质量：选择信誉良好的制造商。

• 价格：比较不同供应商的价格，但不要牺牲性能和质量。

• 供货周期和长期可用性：确保替代品有稳定的供货，避免未来再次面临供应问题。

• 最小订购量（MOQ）：对于小批量生产，MOQ可能是一个考虑因素。

步骤六：小批量测试和验证

在最终确定替代品并大规模采购之前，强烈建议进行小批量采购和实际电路测试。

• 功能测试：在电路中替换1N5819，验证电路功能是否正常。

• 性能测试：在最大负载、最高温度等极限条件下测试替代品的性能，包括电压、电流、温升等。特别关注温升，确保结温在安全范围内。

• 可靠性测试：如果时间允许，进行一些加速老化测试或长期运行测试，以验证其长期稳定性。

• EMC/EMI测试：在某些高频或敏感应用中，替代品的结电容或开关特性可能会影响EMC/EMI性能，需要进行相关测试。

注意事项：

• 不要仅仅依靠型号名称：即使型号名称非常相似，不同制造商的同一型号也可能存在参数差异。始终以数据手册为准。

• 留有裕量：在选择替代品时，为关键参数留有适当的裕量（例如，选择更高反向电压或更大电流能力的器件），可以显著提高电路的鲁棒性和可靠性。

• 考虑系统级影响：替换一个元件可能会对整个系统产生连锁反应，例如功耗变化、散热需求增加或电磁兼容性（EMC）性能改变。在替换前应考虑这些潜在影响。

• 咨询专业人士：如果对选择替代品没有把握，或者电路设计复杂，建议咨询专业的电子工程师或制造商的技术支持。

通过遵循这些详细步骤和注意事项，您可以更有信心地选择1N5819的合适替代品，确保电路的稳定运行和长期可靠性。

未来技术发展对二极管替代的影响

随着半导体技术的不断进步，新型二极管材料和制造工艺的出现正在改变我们对二极管选择的认知，也为1N5819等传统硅肖特基二极管的替代提供了更广阔的可能性。未来，替代品的选择将不仅局限于现有产品，更会涉及到新材料和新技术的应用。

1. 碳化硅（SiC）肖特基二极管

碳化硅肖特基二极管是功率电子领域的革命性进展，它们在高压、高温和高频应用中展现出显著优势。虽然目前SiC肖特基二极管主要应用于更高电压和电流等级（通常数百伏至数千伏，数十安培至数百安培），但在未来，随着制造工艺的成熟和成本的降低，我们可能会看到更低电压和电流等级的SiC肖特基二极管进入市场，成为传统硅肖特基二极管的潜在替代品。

• 优点：

• 极低的正向压降：SiC二极管的正向压降通常比硅肖特基二极管更低，尤其是在较高电流密度下，这能显著降低导通损耗，提高效率。

• 零反向恢复电流：SiC二极管几乎没有反向恢复电流，这意味着在开关过程中几乎没有反向恢复损耗，从而实现了极快的开关速度，非常适合高频应用。

• 更高的工作温度：SiC材料的禁带宽度更大，使其能够在更高的温度下工作，这对于在恶劣环境下运行的电路至关重要。

• 更小的尺寸：由于其卓越的电学性能，SiC二极管可以在相同电流能力下实现更小的芯片尺寸，从而减小封装体积。

• 缺点：

• 成本较高：目前SiC二极管的制造成本仍然高于硅基二极管，这限制了它们在成本敏感型低功率应用中的普及。

• 技术成熟度：尽管发展迅速，但相较于硅二极管，SiC二极管的制造工艺和可靠性数据仍在不断完善中。

• 对1N5819替代的影响：如果未来有低压低电流的SiC肖特基二极管产品出现，它们将以其更高的效率和更快的速度，成为1N5819在效率和性能要求极高的应用中的理想替代品，即使成本稍高也可能被接受。

2. 氮化镓（GaN）基二极管

**氮化镓（GaN）**是另一种宽禁带半导体材料，主要应用于高频、高功率开关器件（如GaN HEMT）。虽然目前GaN二极管（如GaN肖特基二极管或GaN PIN二极管）仍在研发和早期商业化阶段，但它们在高频整流和功率转换方面显示出巨大潜力。

• 优点：

• 极高的开关速度：GaN器件的电子迁移率更高，开关速度比SiC和硅器件更快，这对于兆赫兹甚至更高频率的电源应用至关重要。

• 更低的导通电阻：在相同耐压下，GaN器件的导通电阻可以做得更低，从而降低导通损耗。

• 更高的功率密度：GaN器件可以在更小的体积内处理更大的功率，有助于实现更紧凑的电源设计。

• 缺点：

• 技术成熟度较低：GaN功率二极管的市场化产品相对较少，成本较高，且驱动电路设计可能更为复杂。

• 可靠性数据积累中：相对于SiC，GaN的长期可靠性数据仍在积累中。

• 对1N5819替代的影响：如果GaN二极管能够发展出适合低压低电流的应用，它们将成为1N5819在追求极致高频和小型化的应用中的终极替代品。

3. 先进封装技术

封装技术的进步也将影响二极管的替代选择。更先进的封装技术可以提供更好的散热性能，更小的尺寸，以及更低的寄生参数。

• 无引线封装（DFN/QFN）：这些封装提供了更小的尺寸和更好的散热路径，有助于提高功率密度。未来可能会有更多肖特基二极管采用这些封装。

• 倒装芯片（Flip-Chip）技术：通过直接将芯片倒装连接到基板，可以进一步减小封装尺寸，降低寄生电感，提高开关速度和散热效率。

• 集成模块：将多个二极管或其他功率器件集成到单个模块中，可以简化设计，提高系统集成度，但可能不适用于单个二极管的直接替代。

• 对1N5819替代的影响：封装技术的进步使得更小尺寸、更高性能的替代品成为可能。如果现有电路板空间紧张，或者需要提升散热能力，那么具有先进封装的替代品将更具吸引力。

4. 更高效的硅肖特基二极管

即使在新材料不断涌现的情况下，传统的硅基肖特基二极管仍在持续改进。制造商通过优化晶圆制造工艺、改进掺杂技术和设计，不断降低正向压降、反向漏电流和结电容，同时提高反向击穿电压和热稳定性。

• 优点：

• 成本效益高：硅肖特基二极管的制造成本相对较低，具有强大的规模经济效应。

• 技术成熟稳定：经过数十年的发展，硅基二极管的制造工艺非常成熟，可靠性高。

• 广泛可用性：市场上产品种类繁多，供应商众多，供应链稳定。

• 缺点：

• 性能瓶颈：在极高频率或极高温度下，硅材料的物理限制使其性能不如宽禁带半导体。

• 对1N5819替代的影响：未来，即使是普通的硅肖特基二极管，其性能也将持续提升。这意味着我们可能会找到与1N5819参数接近，但具有更低VF、更低IR或更高$V_{BR}$的新一代硅肖特基二极管，它们将在不显著增加成本的前提下，提供性能上的小幅升级。

总结与展望

选择1N5819肖特基二极管的替代品是一项需要全面考虑电气参数、封装类型、热性能、供应商可用性以及成本的系统工程。并非简单地寻找一个型号名称相似的器件，而是要深入理解原始器件在电路中的作用和所承受的极限条件，并以此为基础来评估潜在替代品。

对于1N5819 (1A, 20V) 而言，最常见的直接替代品包括：

• 1N5817：参数高度相似，通常可以无缝替代。

• 1N5818：提供更高的20V反向电压裕量，适用于对电压可靠性有更高要求的场景。

• 1N5820：提供更高的3A正向电流能力，适用于需要更大电流裕量或更高功率的应用。

• SMA/SMB封装的SS12/SS13/SS14/SS22/SS23/SS24系列：适用于表面贴装设计，提供了多种电流和电压组合。

• SK系列：许多制造商的自有品牌型号，参数与1N5819系列相似，提供多种封装。

在实际操作中，务必查阅具体替代器件的官方数据手册，详细比较所有相关参数曲线和绝对最大额定值。同时，进行小批量测试和验证是确保替代品在实际电路中稳定可靠工作的关键步骤。

展望未来，半导体技术的飞速发展，特别是碳化硅（SiC）和氮化镓（GaN）等宽禁带半导体材料的日益成熟，将为功率二极管带来革命性的变革。虽然目前这些新材料主要应用于高功率、高频率领域，但随着制造成本的降低和技术的普及，未来它们有望向下渗透到更低功率的应用中，为1N5819这样的传统硅肖特基二极管提供更高效、更快速的替代方案。此外，先进封装技术的不断发展也将进一步提升二极管的散热性能和功率密度，使得更小体积、更高性能的替代品成为可能。

在面对元件停产、供应短缺或需要进行性能升级时，深入分析、审慎选择，并通过充分的测试验证，将确保您的电子设计在任何情况下都能保持最佳性能和最高的可靠性。未来的技术进步将不断拓宽我们的选择范围，使得电子产品的设计更加灵活和高效。
