74HC245芯片工作原理深度解析

74HC245是一款广泛应用于数字电子系统中的八路总线收发器芯片，属于高速CMOS逻辑系列。它的主要功能是在两个独立的八位总线之间提供双向数据传输能力，同时具备三态输出功能，使其非常适合于微处理器和存储器系统中的数据总线隔离、电平转换以及缓冲应用。理解其工作原理对于设计和调试数字电路至关重要。

1. 74HC245芯片概述与核心功能

74HC245，全称“八路总线收发器（Octal Bus Transceiver）”，是一种集成了八对非反相三态缓冲器的集成电路。其核心设计理念是为了解决在数字系统中，特别是在微控制器、微处理器或DSP（数字信号处理器）与外设之间进行数据交换时，总线负载过重、信号衰减、不同逻辑电平兼容性以及双向数据流控制等问题。

该芯片的“HC”前缀表示它采用高速CMOS技术制造，这意味着它具有CMOS器件的低功耗特性，同时提供了TTL兼容的输入输出电平以及较快的开关速度，使其能够胜任高频数据传输任务。其工作电压范围通常较宽，常见的有2V到6V，这使得它能灵活地集成到不同电源电压的系统中。

核心功能可以概括为以下几点：

• 双向数据传输： 这是74HC245最显著的特性。它允许数据在两个方向上自由流动，即可以从A总线传输到B总线，也可以从B总线传输到A总线。这种灵活性是通过其内部的控制逻辑实现的。

• 总线缓冲与隔离： 当微处理器驱动多个外设时，如果没有缓冲，微处理器的输出引脚可能会承受过大的电流负载，导致电压跌落甚至损坏。74HC245作为总线缓冲器，能够增强驱动能力，将微处理器的输出与总线上的负载隔离开来。这意味着即使总线上连接了多个设备，微处理器也只需驱动74HC245的输入，从而保护微处理器并确保信号完整性。

• 三态输出功能： “三态”指的是输出端除了高电平（High）和低电平（Low）之外，还有第三种状态，即高阻态（High Impedance）。在高阻态下，芯片的输出引脚呈现出非常高的阻抗，如同断开连接一般，不吸收也不提供电流，从而允许其他设备驱动同一条总线而不会发生冲突。这个特性对于构建共享总线的系统至关重要，因为它允许在不同时间段内由不同的设备控制总线。

• 电平转换（在一定程度上）： 虽然它不是专门的电平转换芯片，但由于其宽泛的工作电压范围和CMOS特性，在某些情况下，当A侧和B侧的总线连接到不同电源电压但都在74HC245的工作电压范围内时，它可以在一定程度上实现电平转换，例如将3.3V逻辑电平转换为5V逻辑电平，或反之。但需要注意的是，这种转换并非所有情况下都适用，尤其是在高速、高精度或多电源系统中共用同一个74HC245时，需要仔细评估其输入/输出电压特性。

• 噪声抑制与信号完整性： 作为有源缓冲器，74HC245能够再生和整形信号。在长距离或高负载的总线上传输数字信号时，信号可能会因传输线效应、串扰和噪声而失真。74HC245可以接收这些可能已衰减或失真的信号，并以干净、强劲的信号重新驱动总线，从而提高系统整体的信号完整性和抗噪声能力。

2. 74HC245芯片引脚定义与功能详解

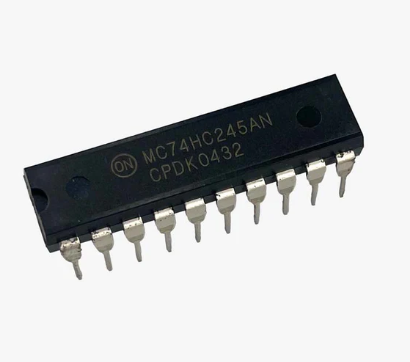

74HC245通常采用18引脚SOIC或DIP封装。理解每个引脚的功能是正确使用芯片的基础。

• VCC (引脚20，DIP封装通常为引脚16或20)： 电源电压输入引脚。提供芯片正常工作所需的正电源电压，范围通常为2V至6V。

• GND (引脚10，DIP封装通常为引脚8或10)： 地线引脚。提供芯片的参考地电平。

• A0-A7 (引脚2-9，DIP封装通常为引脚2-9)： A侧数据输入/输出引脚。这八个引脚构成A总线接口。

• B0-B7 (引脚11-18，DIP封装通常为引脚11-18)： B侧数据输入/输出引脚。这八个引脚构成B总线接口。

• DIR (方向控制，引脚1)： 这是74HC245最关键的控制引脚之一。它决定了数据流的方向。

• 当DIR为高电平（High）时： 数据从A总线传输到B总线 (A -> B)。此时，A侧引脚作为输入，B侧引脚作为输出。

• 当DIR为低电平（Low）时： 数据从B总线传输到A总线 (B -> A)。此时，B侧引脚作为输入，A侧引脚作为输出。

• OE (输出使能，引脚19，DIP封装通常为引脚1)： 这是另一个极其重要的控制引脚，通常带有上划线表示它是一个低电平有效（Active-Low）的输入。它控制着芯片输出端的三态功能。

• 当$overline{ ext{OE}}$为低电平（Low）时： 芯片的输出被使能（Enable），即数据可以正常通过并驱动输出引脚。

• 当$overline{ ext{OE}}$为高电平（High）时： 芯片的输出被禁用（Disable），所有A侧和B侧的输出引脚（取决于DIR的方向）都进入高阻态（High-Z）。这意味着它们不驱动总线，允许其他设备控制总线，避免了总线冲突。

3. 74HC245芯片内部逻辑结构与工作模式

为了更深入地理解74HC245的工作原理，我们需要了解其简化的内部逻辑结构以及两种主要的工作模式。

3.1 内部逻辑结构简化

从概念上看，74HC245内部可以视为八个独立的、结构相同的双向缓冲单元，每个单元对应一对A和B引脚（例如A0和B0）。每个单元都包含以下核心组件：

• 两个三态缓冲器： 一个负责从A到B的数据流，另一个负责从B到A的数据流。每个缓冲器都有一个使能输入，控制其输出是否处于高阻态。

• 一个数据通路选择器： 这部分逻辑由DIR引脚控制，用于在A到B和B到A这两个方向之间选择当前激活的数据通路。

• 一个全局输出使能控制逻辑： 由$overline{ ext{OE}}$引脚控制，它能够同时使能或禁用所有八个缓冲单元的输出。

当DIR为高电平时，A到B的通路被激活，A侧的输入数据经过缓冲后出现在B侧的输出上。反之，当DIR为低电平时，B到A的通路被激活，B侧的输入数据经过缓冲后出现在A侧的输出上。

无论数据流方向如何，只有当$overline{ ext{OE}}为低电平时，所选方向的输出缓冲器才会被使能。如果overline{ ext{OE}}$为高电平，所有输出都会进入高阻态，无论DIR引脚状态如何。这是一个重要的安全机制，确保了在总线共享环境中不会发生信号冲突。

3.2 工作模式详解

74HC245主要有两种工作模式，由$overline{ ext{OE}}$引脚控制，而DIR引脚则在使能模式下进一步细化了数据传输方向：

模式一：输出使能模式（Output Enabled Mode）

当$overline{ ext{OE}}$引脚被设置为**低电平（0V）**时，74HC245的输出功能被激活。此时，DIR引脚的状态决定了数据传输的方向。

• 子模式1.1：A到B数据传输（A to B Data Transfer）

• 控制信号状态： OE = L (低电平), DIR = H (高电平)

• 数据流向： 数据从A侧的引脚（A0-A7）输入，经过内部缓冲和处理后，从B侧的引脚（B0-B7）输出。

• 功能描述： 在这种模式下，A侧引脚充当输入端口，B侧引脚充当输出端口。当A侧的某个引脚（例如A0）接收到高电平信号时，B侧对应的引脚（B0）也会输出高电平；当A0接收到低电平信号时，B0输出低电平。这种模式常用于将微处理器的数据输出总线连接到外部存储器或外设的输入总线，提供驱动能力和隔离。例如，一个CPU需要将数据写入一个RAM芯片，CPU的数据线连接到74HC245的A侧，RAM的数据线连接到74HC245的B侧。CPU将DIR设置为高电平，并使能74HC245（拉低$overline{ ext{OE}}$），然后将数据放到CPU数据线上，74HC245便会将这些数据传输到RAM。

• 子模式1.2：B到A数据传输（B to A Data Transfer）

• 控制信号状态： OE = L (低电平), DIR = L (低电平)

• 数据流向： 数据从B侧的引脚（B0-B7）输入，经过内部缓冲和处理后，从A侧的引脚（A0-A7）输出。

• 功能描述： 在这种模式下，B侧引脚充当输入端口，A侧引脚充当输出端口。这与A到B的传输方向相反。例如，当微处理器需要从外部设备（如AD转换器或并行端口）读取数据时，外部设备的输出数据线连接到74HC245的B侧，微处理器的数据输入线连接到74HC245的A侧。微处理器将DIR设置为低电平，并使能74HC245，然后外部设备将数据放到其输出线上，74HC245便会将这些数据传输到微处理器。

模式二：输出禁用模式（Output Disabled Mode）/高阻态模式（High-Impedance Mode）

当$overline{ ext{OE}}$引脚被设置为**高电平（高压VCC）**时，74HC245的所有输出引脚（A0-A7和B0-B7）都进入高阻态，无论DIR引脚的状态如何。

• 控制信号状态： OE = H (高电平)

• 数据流向： 无数据传输，所有输出引脚呈高阻态。

• 功能描述： 在此模式下，74HC245的输出引脚表现为断开连接的状态，既不输出高电平也不输出低电平，而是呈现出非常高的阻抗。这使得连接到这些引脚的总线可以由其他芯片或设备自由驱动，而不会与74HC245产生冲突。这个模式对于共享总线系统至关重要，例如在多主设备（Multi-Master）系统中，总线可以在不同时间段由不同的主设备控制。当某个设备不需要使用总线时，它可以将连接到总线的74HC245置于高阻态，从而释放总线，允许其他设备访问。例如，在一个系统中，CPU和DMA控制器都需要访问同一组存储器。当CPU在执行指令时，它使用74HC245访问存储器；而当DMA控制器需要进行高速数据传输时，CPU会将其连接到总线的74HC245置于高阻态，由DMA控制器直接控制总线。

4. 74HC245芯片的应用场景与典型电路

74HC245因其灵活的双向、三态特性，在各种数字系统中都有广泛的应用。

4.1 微处理器/微控制器总线扩展与隔离

这是74HC245最经典的用途。现代微处理器和微控制器通常有有限的I/O引脚，而且其内部驱动能力也有限。当需要连接多个外设（如存储器、I/O接口芯片、LCD控制器等）到数据总线时，直接连接可能会导致总线负载过大，信号完整性下降。

应用示例： 微处理器与外部存储器的数据总线连接。

• 电路描述： 将微处理器的数据总线（D0-D7）连接到74HC245的A侧引脚（A0-A7）。将外部存储器（如SRAM或Flash）的数据总线（DQ0-DQ7）连接到74HC245的B侧引脚（B0-B7）。

• 控制逻辑： 微处理器的读/写控制信号（例如$overline{ ext{RD}}和overline{ ext{WR}}）可以经过组合逻辑生成74HC245的DIR和overline{ ext{OE}}$控制信号。

• 读取操作： 当微处理器从存储器读取数据时，它会拉低其$overline{ ext{RD}}信号。此时，控制逻辑会将DIR设置为低电平（B−>A），表示数据从存储器流向微处理器，同时将overline{ ext{OE}}$设置为低电平使能输出。

• 写入操作： 当微处理器向存储器写入数据时，它会拉低其$overline{ ext{WR}}信号。此时，控制逻辑会将DIR设置为高电平（A−>B），表示数据从微处理器流向存储器，同时将overline{ ext{OE}}$设置为低电平使能输出。

• 总线空闲/其他操作： 当微处理器不与存储器交互时（例如执行内部指令或访问其他外设），控制逻辑可以将$overline{ ext{OE}}$设置为高电平，使74HC245进入高阻态，释放数据总线，允许其他设备（如DMA控制器）或总线的其他部分进行操作。

• 优点：

• 总线驱动能力增强： 74HC245的输出级能够提供比微处理器引脚更大的电流，确保信号在总线上稳定传输。

• 总线隔离： 芯片将微处理器的内部数据总线与外部的总线隔离开来，防止外部总线上的噪声或瞬态电流影响微处理器。

• 方向控制： 实现了数据在读写操作中的双向流动，简化了系统设计。

4.2 不同逻辑电平系统之间的接口

虽然74HC245主要作为缓冲器，但由于其HC系列支持较宽的工作电压范围（通常2V到6V），它也可以在一定程度上实现不同电压域之间的逻辑电平转换，尤其是在输入和输出电压兼容的情况下。

应用示例： 5V系统与3.3V系统的数据交互。

• 电路描述： 假设一个5V的微处理器需要与一个3.3V的外设进行数据通信。可以将74HC245的VCC设置为5V。

• 当DIR为高电平（A->B）时，如果A侧连接到5V系统，输入信号是5V逻辑电平。74HC245的B侧输出引脚将输出接近VCC（即5V）的逻辑高电平，这通常对于3.3V设备来说是一个可接受的输入（需要查阅3.3V设备的输入高电平阈值，有些3.3V设备可以承受5V输入，有些需要额外的电平转换）。

• 当DIR为低电平（B->A）时，如果B侧连接到3.3V系统，输入信号是3.3V逻辑电平。74HC245的A侧输出引脚将输出接近VCC（即5V）的逻辑高电平。但此时3.3V的输入可能无法完全满足5V系统对高电平输入的要求。

• 注意事项：

• 单电源供电限制： 74HC245是单电源芯片，其输出电平总是接近于其VCC或GND。因此，它不能直接在不同电源电压的系统之间进行“完美”的双向电平转换，除非目标设备的输入能够容忍不同的电压摆幅。

• 推荐使用专用电平转换器： 对于严格的或高速的不同电压电平转换，更推荐使用专用的双向电平转换芯片（如TXB0108、PCA9306等），它们通常具有独立的VCCA和VCCB电源引脚，能够更好地适应不同电压域。74HC245的这种用法更多是权宜之计或在电平兼容性要求不那么严格的场合。

4.3 总线仲裁与共享

在多主设备系统中，多个主设备（如CPU、DMA控制器、其他专用处理器）可能需要共享同一组总线资源（如数据总线、地址总线）。74HC245的三态功能在此类应用中至关重要。

应用示例： 共享数据总线。

• 电路描述： 每个可能控制总线的主设备都通过一个74HC245连接到共享数据总线。

• 控制逻辑： 系统中会有一个总线仲裁器（Bus Arbiter），负责决定哪个主设备在特定时间获得总线控制权。

• 当某个主设备获得总线控制权时，仲裁器会将其对应的74HC245的$overline{ ext{OE}}引脚拉低（使能），允许其驱动总线。同时，所有其他未获得总线控制权的设备的74HC245的overline{ ext{OE}}$引脚都会被拉高（禁用），使其进入高阻态，从而避免总线冲突。

• DIR引脚由各个主设备根据其读写操作自行控制。

• 优点： 确保了在任何给定时间只有一个设备能够驱动总线，防止了总线上的数据冲突和损坏。

4.4 I/O端口扩展

当微控制器的I/O引脚不足以满足应用需求时，74HC245可以作为并行I/O扩展的一部分。

应用示例： 扩展GPIO（通用输入/输出）端口。

• 电路描述： 微控制器通过其I/O引脚控制74HC245的DIR和$overline{ ext{OE}}$。74HC245的A侧连接到微控制器的部分数据线或专用I/O口，B侧则连接到需要扩展的外部设备（如LED、开关阵列等）。

• 控制逻辑：

• 作为输出： 将DIR设置为A->B方向，$overline{ ext{OE}}$使能，微控制器将数据写入74HC245的A侧，数据通过B侧驱动外部负载。

• 作为输入： 将DIR设置为B->A方向，$overline{ ext{OE}}$使能，外部开关或传感器状态通过B侧输入，数据从A侧被微控制器读取。

• 优点： 可以在一定程度上减少微控制器直接驱动的负载，同时实现更灵活的输入/输出复用。

5. 74HC245芯片电气特性与选型考量

在实际应用中，除了功能原理，还需要考虑74HC245的电气特性，以确保其在系统中的稳定性和可靠性。

5.1 主要电气参数

• 电源电压 (VCC)： 典型范围为2V至6V。确保所选芯片的工作电压与系统电源电压兼容。在此范围内，芯片的性能指标（如传播延迟、输出驱动能力）会有所不同。

• 输入高/低电平电压 (VIH/VIL)： 这是芯片能够识别为逻辑高/低电平的最小/最大电压。确保驱动74HC245输入端的信号电平符合这些要求。对于HC系列，通常$V_{IH}$约为$0.7V_{CC}$，$V_{IL}$约为$0.3V_{CC}$。

• 输出高/低电平电压 (VOH/VOL)： 这是芯片输出逻辑高/低电平时的最小/最大电压。确保这些输出电平能被后续芯片正确识别为高/低电平。HC系列芯片的输出驱动能力较强，在负载电流范围内，其$V_{OH}$接近$V_{CC}$，$V_{OL}$接近GND。

• 输入/输出电流 (IIH/IIL、IOH/IOL)：

• 输入电流： 通常非常小，因为CMOS输入是高阻抗的。

• 输出电流： 这是衡量芯片驱动能力的关键参数。74HC245通常能提供几十毫安的灌电流（sinking current，IOL，拉低输出）和源电流（sourcing current，IOH，拉高输出）。在连接LED或其他负载时，需要确保所需的电流不超过芯片的最大输出电流规格。

• 传播延迟 (tPD)： 从输入信号变化到输出信号稳定变化所需的时间。这是衡量芯片速度的关键指标。74HC245的传播延迟通常在几十纳秒的量级，具体取决于电源电压和负载。在高速系统中，需要仔细计算总线上的延迟，以避免时序问题。

• 静态功耗 (ICC quiescent)： 芯片在静态（无切换）时的电源电流。CMOS器件的特点是静态功耗极低，这使得74HC245非常适合电池供电或低功耗应用。

• 动态功耗： 芯片在工作（信号切换）时的功耗。动态功耗与工作频率、负载电容以及电源电压呈正相关。频率越高，功耗越大。

• 输入电容 (CIN)： 芯片输入引脚的等效电容。在高频应用中，输入电容会影响信号完整性和总线负载。

• 工作温度范围： 确保芯片能在系统的工作温度范围内稳定运行。常见的工业级芯片支持-40°C至+85°C。

5.2 选型考量

• 速度需求： 根据系统的数据传输速率选择合适的74HC245变体。虽然都是HC系列，但不同制造商的产品或同一制造商的不同批次可能在传播延迟上略有差异。对于更高速度的应用，可能需要考虑AC/ACT系列（更快的TTL兼容CMOS）或LV系列（低压CMOS）。

• 电源电压： 确保芯片的工作电压范围与您的系统电源电压兼容。如果系统有多个电压域，需要特别注意。

• 驱动能力： 评估总线上需要驱动的负载数量和类型，确保74HC245的输出电流能力能够满足所有连接设备的需求。如果驱动能力不足，可能需要并联多个门或选择驱动能力更强的缓冲器。

• 封装类型： 根据PCB布局和空间限制选择合适的封装，如DIP（直插式）、SOIC（小外形集成电路）或TSSOP（薄型小外形封装）。

• 制造商： 选择信誉良好、质量可靠的制造商，例如Texas Instruments (TI), NXP, STMicroelectronics, Onsemi等。不同制造商的74HC245在细节上可能略有差异。

• ESD保护： 考虑芯片的静电放电（ESD）保护能力，特别是在需要处理人体接触或存在静电风险的环境中。

• 价格与可用性： 在满足技术要求的前提下，考虑芯片的成本和供应链的稳定性。

6. 74HC245芯片使用注意事项与设计技巧

正确使用74HC245芯片不仅需要理解其工作原理，还需要注意一些设计细节和常见问题。

6.1 电源去耦

• 重要性： 任何高速数字芯片都需要良好的电源去耦。在74HC245的VCC和GND引脚之间，应放置一个0.1uF（100nF）的陶瓷电容，并尽可能靠近芯片引脚。这个电容用于提供瞬时电流，以应对芯片内部逻辑门切换时产生的电流尖峰，从而抑制电源线上的噪声，确保芯片稳定工作。

• 多芯片系统： 如果系统中使用多个74HC245或其他数字芯片，每个芯片都应有独立的去耦电容。

6.2 输入引脚处理

• 未使用的输入引脚： 任何CMOS芯片的未使用的输入引脚都不能悬空。悬空的CMOS输入引脚容易受到噪声干扰，导致内部栅极振荡，从而引起额外的功耗甚至损坏芯片。

• 对于74HC245，未使用的A/B数据引脚通常可以悬空（因为它们是I/O端口），但控制引脚如DIR和$overline{ ext{OE}}$如果未使用，必须连接到VCC或GND，或者由适当的逻辑信号驱动。

• 上拉/下拉电阻： 在某些应用中，为了确保DIR或$overline{ ext{OE}}在默认状态下处于已知电平，可能会使用上拉（到VCC）或下拉（到GND）电阻。例如，如果希望在系统启动时74HC245默认处于高阻态，可以将overline{ ext{OE}}$引脚通过一个上拉电阻连接到VCC。

6.3 总线端接

• 高速总线： 在高频数据传输或长总线上，为了减少信号反射，可能需要在总线的末端进行端接。这通常涉及将一个电阻连接到总线线的末端，以匹配传输线的特性阻抗。

• 74HC245的局限性： 74HC245本身不包含端接电阻。如果您的系统运行在非常高的频率且总线长度较长，则需要额外考虑端接方案，例如串联电阻、并联电阻或其他高级端接技术。

6.4 时序考虑

• 传播延迟： 如前所述，传播延迟是信号通过芯片所需的时间。在同步系统中，这些延迟必须被考虑在内，以确保数据在时钟边沿到来时已经稳定。

• 建立时间/保持时间： 对于D触发器或锁存器等更复杂的逻辑器件，输入信号需要满足建立时间和保持时间要求。虽然74HC245是缓冲器，其输入和输出之间存在传播延迟，这会影响总线的整体时序裕量。在设计微处理器和存储器接口时，务必检查微处理器、存储器和74HC245的数据手册，确保所有时序参数兼容。

• $overline{ ext{OE}}$和DIR信号的时序： 改变DIR和$overline{ ext{OE}}信号的状态必须在数据线上有效数据建立之前完成。尤其是在改变DIR方向时，需要确保旧方向的输出在高阻态建立后，新方向的输出才被使能，以避免总线上的瞬态冲突。通常，在改变DIR之前，先将overline{ ext{OE}}拉高，使输出进入高阻态，然后改变DIR，最后再拉低overline{ ext{OE}}$。

6.5 功耗管理

• 动态功耗： 尽管CMOS芯片静态功耗低，但在高频切换时，动态功耗会显著增加。当芯片的输出电容被充电和放电时，会产生动态电流。在高频总线应用中，需要将动态功耗计入整体电源预算。

• 输出负载： 驱动能力越强的芯片，在驱动大容性负载时，动态功耗也会越大。

6.6 热管理

• 功耗与温升： 尽管74HC245功耗通常不高，但在高频、高负载或极端环境温度下，仍需注意芯片的温升。如果芯片长时间在超出规定温度的条件下工作，可能会影响其寿命和可靠性。

• 封装散热： 大部分74HC245采用的SOIC或DIP封装能够通过引脚和PCB铜线进行散热。如果遇到散热问题，需要考虑改善PCB散热设计或选择散热更好的封装。

6.7 总线冲突避免

• $overline{ ext{OE}}$的正确使用： 这是避免总线冲突的关键。确保在任何时刻，只有正在驱动总线的74HC245（或其他三态设备）的输出被使能。所有其他不驱动总线的设备都必须处于高阻态。

• DIR的切换： 在切换DIR引脚以改变数据传输方向时，为了避免暂时的总线冲突，通常建议在改变DIR之前，先将$overline{ ext{OE}}拉高，使74HC245进入高阻态，等待一段短暂的延迟（以确保输出完全进入高阻态），然后改变DIR，最后再将overline{ ext{OE}}$拉低。这被称为“先禁用后改变方向再使能”的策略，是安全切换总线方向的常用做法。

6.8 保护措施

• 输入限流电阻： 在某些情况下，如果输入信号电压可能超过74HC245的最大允许输入电压（例如，在未上电时输入信号存在，或者信号源电压略高于芯片VCC），可以在输入端串联限流电阻来保护芯片，但需要注意电阻会增加传播延迟。

• ESD保护： 虽然芯片内部有ESD保护电路，但在处理芯片时仍应遵循防静电措施，佩戴防静电手环，在防静电工作台上操作。

7. 74HC245与其它总线收发器/缓冲器的比较

在选择总线收发器时，了解74HC245与其他类似芯片的异同点有助于做出最佳决策。

7.1 与LS/TTL系列比较 (如74LS245)

• 技术： 74LS245属于低功耗肖特基TTL系列，而74HC245属于高速CMOS系列。

• 功耗： 74HC245的静态功耗远低于74LS245。LS系列有较大的静态电流，即使在不切换时也会消耗更多电能。

• 速度： 74HC245通常比74LS245更快，传播延迟更短，尤其是在轻负载情况下。

• 输入阻抗： 74HC245的输入阻抗非常高，这意味着它对驱动源的负载很小。74LS245的输入阻抗相对较低，可能需要更强的驱动能力。

• 输出电平： 74HC245的输出摆幅接近电源轨（Rail-to-Rail），即逻辑高电平接近VCC，逻辑低电平接近GND。74LS245的输出高电平通常达不到VCC，低电平也略高于GND，这在与CMOS输入连接时可能需要注意。

• 噪声容限： 74HC245的噪声容限通常优于74LS245，尤其是在电源电压为5V时。

• 电源电压范围： 74LS245通常只工作在5V，而74HC245有更宽的工作电压范围。

7.2 与HCT系列比较 (如74HCT245)

• 技术： 74HCT245也是高速CMOS，但它专门设计用于与TTL逻辑电平兼容。

• 输入兼容性： 74HCT245的输入阈值设计为与TTL输出兼容（即$V_{IH}和V_{IL}与TTL标准一致）。这意味着它可以直接连接到TTL芯片的输出。而74HC245的输入阈值是CMOS标准的，即其V_{IH}$较高，$V_{IL}$较低。如果将74HC245连接到TTL输出，TTL的输出高电平可能不足以被74HC245识别为可靠的逻辑高电平。

• 应用场景： 如果你的系统混合了TTL和CMOS器件，并且CMOS器件需要接收来自TTL器件的信号，那么74HCT245可能是更好的选择。如果你的系统完全是CMOS器件，或者CMOS输入能够识别TTL输出，那么74HC245是更低功耗且性能良好的选择。

7.3 与AC/ACT系列比较 (如74AC245/74ACT245)

• 技术： AC/ACT是更高速的CMOS逻辑系列。

• 速度： AC/ACT系列通常比HC系列更快，传播延迟更短，适用于更高频率的应用。

• 驱动能力： AC/ACT系列通常具有更强的输出驱动能力。

• 噪声： 由于速度更快，AC/ACT系列在信号切换时产生的电源噪声和地弹可能更大，需要更精心的PCB设计和去耦。

• 功耗： 动态功耗通常高于HC系列，因为它们切换速度更快，瞬时电流更大。

• 应用场景： 在对速度要求极高的应用中，或者需要驱动更大负载时，可以考虑AC/ACT系列。

7.4 与专用的电平转换器比较 (如TXB0108)

• 功能： 74HC245主要作为缓冲器和方向控制，其电平转换能力有限（单电源，输出电平受VCC限制）。而专用电平转换器（如TXB0108）通常具有独立的双电源供电（VCCA和VCCB），能够实现真正的多电压域之间的双向电平转换，例如在1.8V、3.3V和5V之间任意转换。

• 自动方向检测： 许多现代双向电平转换器（如TXB系列）具备自动方向检测功能，无需额外的DIR控制引脚，简化了控制逻辑。

• 复杂性与成本： 专用电平转换器通常比74HC245更复杂，成本也可能更高。

• 应用场景： 如果系统严格需要在不同、不兼容的电压域之间进行可靠的双向电平转换，专用电平转换器是更优的选择。如果只是简单的缓冲或在同一VCC下的电平兼容性问题，74HC245可能足够。

8. 74HC245的扩展应用与高级概念

74HC245虽然看似简单，但其基本原理可以扩展到更复杂的系统设计中。

8.1 多片级联与总线宽度扩展

• 概念： 74HC245是八位总线收发器。如果系统需要处理16位、32位甚至更宽的数据总线，可以通过并行连接多片74HC245来实现。

• 实现： 例如，要构建一个16位数据总线，需要两片74HC245。第一片处理数据线的低8位（D0-D7），第二片处理数据线的高8位（D8-D15）。所有74HC245的DIR和$overline{ ext{OE}}$控制引脚可以并联连接到同一个控制信号源，确保所有缓冲器同步工作。

• 优势： 这种模块化的方法使得构建任意宽度的总线接口变得简单。

8.2 在FPGA/CPLD设计中的应用

• 外部接口： 在基于FPGA（现场可编程门阵列）或CPLD（复杂可编程逻辑器件）的系统中，74HC245常用于在FPGA/CPLD的I/O引脚和外部总线之间提供缓冲和电平转换（如果FPGA/CPLD的I/O电压与外部总线不匹配）。

• 保护作用： 74HC245能够保护昂贵的FPGA/CPLD免受外部总线的过载或错误信号的影响。如果外部总线出现短路或其他故障，74HC245可能会被损坏，而FPGA/CPLD则相对安全。

8.3 总线竞争与“握手”协议

• 问题： 在多主设备系统中，如果多个设备同时尝试驱动总线，就会发生总线竞争，导致信号失真甚至芯片损坏。

• 解决方案： 除了通过仲裁器严格控制$overline{ ext{OE}}$信号外，还需要总线协议来管理数据流。例如，在同步通信中，需要确保在时钟边沿到来之前，数据已经在总线上稳定。在异步通信中，可能需要“握手”信号（Ready/Valid等）来协调数据传输。

• 74HC245的角色： 74HC245本身不处理仲裁或握手逻辑，它只是一个被动的数据通路。仲裁器和握手逻辑必须由外部电路或微控制器/FPGA来实现，以正确控制74HC245的DIR和$overline{ ext{OE}}$引脚。

8.4 热插拔（Hot Swap）考虑

• 挑战： 在需要热插拔的系统中（例如服务器背板），当电路板插入或拔出时，电源和信号引脚的接触顺序可能不一致，导致芯片瞬间处于不稳定的状态。

• 74HC245与热插拔： 传统的74HC245通常不具备专用的热插拔保护功能。在热插拔环境中，可能需要考虑具有“断电时高阻态（Power-off High-Impedance）”或“热插拔保护”功能的特殊缓冲器，以防止在电源尚未稳定建立或已经断开时，芯片的输出不确定或吸收外部电流。

• 防反向电流： 在某些情况下，如果信号引脚在VCC之前上电，可能会发生电流从信号引脚反向注入电源轨的问题。选择具有反向电流保护的芯片可以避免这种情况。

8.5 软启动与断电序列

• 软启动： 在某些应用中，为了抑制电源浪涌，电源电压可能需要缓慢上升。74HC245通常对电源上升时间没有特别严格的要求，但应确保其工作在规定电压范围内。

• 断电序列： 在断电时，确保所有控制信号在电源完全断开之前被正确拉低或拉高，以防止芯片在不确定状态下损坏或影响其他组件。通常，控制信号的断开顺序应与上电顺序相反。

9. 总结与展望

74HC245作为一款经典的八路双向总线收发器，凭借其双向数据传输、三态输出和良好的驱动能力，在数字电子领域中占据着不可或缺的地位。从简单的总线缓冲到复杂的总线仲裁，它的应用范围极其广泛。

其核心工作原理围绕着DIR（方向控制）和$overline{ ext{OE}}（输出使能）这两个关键控制引脚。DIR决定了数据流的A到B或B到A方向，而overline{ ext{OE}}$则控制着芯片的输出是处于活动状态还是高阻态，这对于构建共享总线的系统至关重要，能够有效避免总线冲突。

在实际应用中，除了理解其逻辑功能，还需要深入考虑其电气特性，包括电源电压、输入输出电平、传播延迟和功耗等，并采取合适的电源去耦、输入处理和总线端接等设计措施，以确保系统的稳定性和可靠性。

尽管有更先进的专用电平转换芯片和更高速度的逻辑系列问世，74HC245因其成熟的技术、成本效益和广泛的兼容性，仍然是许多数字电路设计中首选的基础组件。掌握其工作原理和应用技巧，是每一位数字电路工程师的基本功。随着技术的发展，芯片集成度越来越高，许多缓冲功能可能被集成到SoC（片上系统）或FPGA内部。然而，在需要外部驱动、隔离或跨不同电压域接口的场合，像74HC245这样的独立缓冲芯片仍将继续发挥其重要作用。理解这些基础逻辑器件的运作机制，对于更复杂系统的设计和调试依然具有长远的指导意义。
