74HC4511：BCD锁存/译码/驱动器详解

74HC4511是一款常用的集成电路芯片，属于CMOS逻辑系列，其主要功能是将二-十进制编码（BCD）数据转换成七段数码管的显示信号。它集成了锁存器、BCD到七段译码器以及高电流驱动器，因此在各种数字显示应用中都非常常见，例如数字时钟、计数器、仪表盘以及各种需要将数字信息直观显示出来的电子设备中。

理解74HC4511的工作原理对于电子工程师和爱好者来说至关重要。它不仅能简化电路设计，还能有效地驱动LED七段数码管，而无需额外的限流电阻（在合理电源电压范围内）。本文将对74HC4511的引脚图、真值表、内部结构、工作原理、应用电路以及选型注意事项进行深入探讨，力求提供一个全面而详细的参考。

1. 74HC4511 引脚图详解

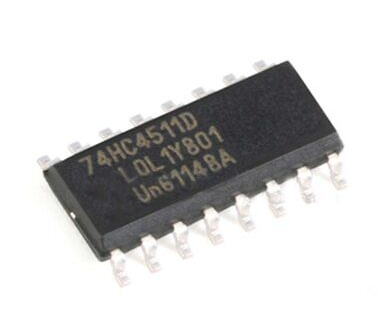

74HC4511通常采用16引脚双列直插式封装（DIP-16）或表面贴装封装（SOIC-16），其引脚排列如下：

• 引脚 1 (BI - Lamp Test / 灭灯输入): 这是灭灯输入端，也常被称为“灯测试”输入。当此引脚为低电平（逻辑0）时，所有七段输出（a-g）都将被强制为低电平，从而使连接的七段数码管熄灭。此功能在调试或需要关闭显示时非常有用。它是一个有源低电平输入。

• 引脚 2 (RBI - Ripple Blanking Input / 消隐输入): 这是纹波消隐输入端。当此引脚为低电平（逻辑0）时，如果BCD输入为0000，则所有七段输出都将熄灭，实现前导零的消隐。这在多位数字显示中非常有用，可以避免显示不必要的零，使显示更清晰。例如，当显示“5”而不是“05”时。它也是一个有源低电平输入。

• 引脚 3 (LT - Lamp Test / 灯测试输入): 这是灯测试输入端，通常与BI引脚功能类似，但在某些文献中可能略有差异。在大多数74HC4511的数据手册中，BI和LT的功能是合并的或者BI引脚就兼具灯测试和灭灯功能。当此引脚为低电平（逻辑0）时，所有七段输出（a-g）都将被强制为高电平，点亮所有七段，用于测试数码管是否正常工作。此功能在电路调试和故障排除时非常有用，可以迅速判断数码管的各段是否损坏。这是一个有源低电平输入。

• 引脚 4 (LE - Latch Enable / 锁存使能): 这是锁存使能输入端。当此引脚为高电平（逻辑1）时，74HC4511的内部锁存器是透明的，即BCD输入数据会直接通过锁存器传递到译码器。当此引脚从高电平变为低电平（下降沿）时，锁存器会将当前的BCD输入数据锁定并保持，即使输入数据发生变化，输出也不会改变，直到LE再次变为高电平。这对于在多路复用显示系统中保持稳定的显示非常重要。

• 引脚 5 (D0 - BCD Input Bit 0 / BCD 输入位 0): 这是BCD输入的最低有效位（LSB）。

• 引脚 6 (D1 - BCD Input Bit 1 / BCD 输入位 1): 这是BCD输入的次低有效位。

• 引脚 7 (D2 - BCD Input Bit 2 / BCD 输入位 2): 这是BCD输入的次高有效位。

• 引脚 8 (GND - Ground / 接地): 这是芯片的公共地线端，通常连接到电源的负极。

• 引脚 9 (D3 - BCD Input Bit 3 / BCD 输入位 3): 这是BCD输入的最高有效位（MSB）。引脚5到引脚7以及引脚9共同构成四位BCD输入，用于接收0到9的数字信息。

• 引脚 10 (a - Segment Output a / 段输出 a): 这是七段数码管的a段驱动输出。

• 引脚 11 (b - Segment Output b / 段输出 b): 这是七段数码管的b段驱动输出。

• 引脚 12 (c - Segment Output c / 段输出 c): 这是七段数码管的c段驱动输出。

• 引脚 13 (d - Segment Output d / 段输出 d): 这是七段数码管的d段驱动输出。

• 引脚 14 (e - Segment Output e / 段输出 e): 这是七段数码管的e段驱动输出。

• 引脚 15 (f - Segment Output f / 段输出 f): 这是七段数码管的f段驱动输出。

• 引脚 16 (g - Segment Output g / 段输出 g): 这是七段数码管的g段驱动输出。引脚10到引脚16是七段数码管的段驱动输出，74HC4511内部集成了驱动电路，可以直接驱动共阴极七段数码管。当相应的段需要点亮时，对应的输出引脚会输出高电平。

• 引脚 17 (VCC - Power Supply / 电源): 这是芯片的电源输入端，通常连接到正电源（如+5V）。

2. 74HC4511 真值表详解

74HC4511的真值表描述了其输入（BCD输入、控制输入）与输出（七段显示）之间的逻辑关系。由于其具备锁存、消隐和灯测试功能，真值表会比简单的BCD到七段译码器更复杂一些。

为了更好地理解，我们将其真值表分为几个部分来介绍：

2.1. 控制引脚对输出的影响

首先，我们来看控制引脚BI、RBI和LE如何影响输出，无论BCD输入是什么。

说明:

• X: 表示“任意”或“不关心”状态，即该引脚处于高电平或低电平都不会影响结果。

• L: 表示低电平（逻辑0）。

• H: 表示高电平（逻辑1）。

从上表可以看出：

• 灭灯/灯测试（BI）优先级最高： 只要BI为低电平，无论其他输入如何，所有七段输出都会被强制为高电平（点亮）。这通常用于检测数码管是否损坏，或者在某些特殊情况下需要所有段都亮起。

• 零消隐（RBI）次之： 在BI为高电平的前提下，如果RBI为低电平且BCD输入为0000，则所有七段输出都会被强制为低电平（熄灭）。这用于抑制前导零，使得显示更加美观。

• 锁存使能（LE）控制数据通路： 当LE为高电平时，芯片像一个普通的BCD到七段译码器一样工作，BCD输入直接反映到七段输出。当LE为低电平时，内部锁存器保持LE下降沿时刻的BCD输入数据，即使BCD输入变化，七段输出也不会改变。

2.2. 正常工作模式下的真值表 (BI=H, RBI=H, LE=H 或 LE=L 但锁存有数据)

在正常工作模式下，即BI和RBI都为高电平（不进行灯测试或零消隐），且LE处于透明状态（LE=H）或已锁存有效数据（LE=L），74HC4511的输出将根据BCD输入数据进行译码。74HC4511设计用于驱动共阴极七段数码管，这意味着当某个段需要点亮时，对应的输出引脚将输出高电平。

说明:

• H: 表示高电平，对应七段数码管的该段点亮。

• L: 表示低电平，对应七段数码管的该段熄灭。

• 非法BCD输入： 对于1010到1111这些非法的BCD输入（即十进制10到15），74HC4511的输出通常是不确定的或者会使所有段熄灭。具体行为可能因制造商和批次而异，但在实际应用中应避免这些非法输入。为了确保可靠性，设计者应确保只有0000到1001（即十进制0到9）的BCD码输入。

2.3. 综合真值表

为了更全面地理解，我们将所有控制输入和BCD输入组合起来，创建一个更综合的真值表。

通过上述真值表，我们可以清晰地了解74HC4511在不同输入条件下的行为。这对于设计和调试基于74HC4511的数字显示电路至关重要。

3. 74HC4511 内部结构与工作原理

74HC4511之所以能够实现BCD到七段的显示，并带有锁存和驱动功能，得益于其精巧的内部逻辑结构。它主要由三部分组成：四位D型锁存器、BCD到七段译码器以及高电流输出驱动器。

3.1. 四位D型锁存器

这是74HC4511的第一级。它由四个独立的D型触发器组成，每个触发器对应一个BCD输入位（D0、D1、D2、D3）。锁存使能（LE）引脚控制着这些触发器的工作模式。

• 当LE为高电平（H）时： 锁存器处于“透明”状态。此时，BCD输入数据（D0-D3）会直接传递到锁存器的输出端，并进而送入译码器。这意味着七段显示会实时跟随BCD输入的变化而变化。

• 当LE从高电平变为低电平（下降沿）时： 锁存器会捕捉并存储此刻的BCD输入数据。一旦锁存器被“锁定”，即使BCD输入数据发生变化，锁存器内部存储的数据也不会改变，从而保持输出稳定。

• 当LE为低电平（L）时： 锁存器处于“保持”状态。此时，它会持续输出之前锁存的数据，对新的BCD输入数据不响应。

这种锁存功能在多路复用显示系统中尤为重要。在这些系统中，多个数码管共享一套数据总线，通过分时驱动的方式实现多位显示。锁存器确保了在数据总线上变化数据时，某个特定的数码管能够保持其正确的显示，直到下一个刷新周期。

3.2. BCD到七段译码器

这是74HC4511的核心逻辑部分。它接收来自锁存器（或直接来自BCD输入，当LE为H时）的四位BCD码，并将其转换为驱动七段数码管所需的七路输出信号（a、b、c、d、e、f、g）。这个译码器内部由复杂的逻辑门（如与门、或门、非门等）网络构成，根据真值表的要求，将0000（0）到1001（9）的BCD码映射到相应的七段点亮模式。

例如，当BCD输入为0000时，译码器会将a、b、c、d、e、f段的输出置为高电平，而g段置为低电平，从而显示数字“0”。当输入为0001时，只有b和c段输出高电平，显示“1”，以此类推。

译码器还处理了**消隐输入（RBI）和灯测试输入（BI）**的逻辑。

• 灯测试（BI）逻辑： BI引脚通常连接到一个优先逻辑门。当BI为低电平时，它会覆盖所有其他逻辑，强制译码器将所有七段输出都置为高电平。这使得所有段都被点亮，用于检测数码管的完整性。

• 零消隐（RBI）逻辑： RBI引脚通常与BCD输入0000的检测逻辑相连。当RBI为低电平且BCD输入为0000时，译码器会强制所有七段输出都为低电平，从而熄灭显示。这在多位显示中非常有用，可以消除不必要的前导零（例如，显示“5”而不是“05”）。如果BCD输入不是0000，或者RBI为高电平，则零消隐功能不激活。

3.3. 高电流输出驱动器

译码器的输出直接连接到七个独立的达林顿晶体管阵列或等效的高电流驱动电路。这是74HC4511的另一个关键特性，也是其相比于普通逻辑门译码器的优势所在。

普通的CMOS或TTL逻辑门的输出电流能力通常比较有限，不足以直接驱动LED。而74HC4511的每个输出端都被设计为能够提供高达25mA甚至更高的灌电流或拉电流能力（具体取决于制造商和电源电压），这使得它能够直接驱动共阴极七段数码管的LED段，而无需额外的限流电阻。

对于共阴极数码管： 当74HC4511的输出为高电平时，电流从74HC4511的输出引脚流向数码管的相应段，再流向数码管的公共阴极，最后流回电源地，从而点亮该段。74HC4511的输出级能够拉低（sink）较大的电流，这就是为什么它适合共阴极数码管。

虽然74HC4511通常宣称可以直接驱动数码管而无需限流电阻，但在实际应用中，为了延长LED寿命和确保最佳亮度，仍然建议在每个段的输出端串联一个适当的限流电阻。这是因为74HC4511内部的驱动电路可能提供一定的限流，但在不同电源电压和LED特性下，电流可能会过大。限流电阻通常根据LED的正向压降和所需电流来计算。

3.4. 保护二极管和输入/输出缓冲

除了上述主要组成部分外，74HC4511内部还包含输入保护二极管，以防止静电放电（ESD）对芯片造成损坏。同时，其输入和输出端也通常会有缓冲器，以提高抗噪声能力和驱动能力。

总而言之，74HC4511通过巧妙地集成锁存、译码和高电流驱动功能，极大地简化了数字显示电路的设计，使其成为微控制器、计数器和各种数字系统理想的显示接口芯片。其内部结构体现了数字逻辑电路设计的模块化和高效性。

4. 74HC4511 典型应用电路

74HC4511最典型的应用就是驱动共阴极七段数码管。下面我们介绍一个基本的应用电路以及一些扩展应用。

4.1. 基本的单个数码管驱动电路

这个电路是最直接的应用，用于显示一个位数字。

4.1.1. 电路图

             +VCC (例如 +5V)
               |
               |
            [74HC4511]
           /---------|
  D0 -----| D0      a|----- R_a -----| a
  D1 -----| D1      b|----- R_b -----| b
  D2 -----| D2      c|----- R_c -----| c
  D3 -----| D3      d|----- R_d -----| d
           |         e|----- R_e -----| e
  LE -----| LE      f|----- R_f -----| f
  RBI ----| RBI     g|----- R_g -----| g
  BI -----| BI      |
           |         |
           |         |
           |_________|
               |
              GND
                         |
                         |
                       [共阴极七段数码管]
                          |   |
                          |   | (连接到各个段)
                          |   |
                         COM (公共阴极)
                          |
                         GND

4.1.2. 元件说明

• 74HC4511: BCD锁存/译码/驱动器芯片。

• 共阴极七段数码管: 带有7个LED段（a, b, c, d, e, f, g）和一个公共阴极（COM）的显示器件。当对应的段输入高电平，且公共阴极接地时，该段LED点亮。

• 限流电阻 (R_a 到 R_g): 这些电阻用于限制流过每个LED段的电流，保护LED不被烧毁，并控制亮度。通常取值范围在220Ω到1kΩ之间，具体取决于电源电压和所用数码管的类型。计算公式为 R=(V_CC−V_f)/I_f，其中 V_CC 是电源电压，V_f 是LED的正向导通电压（通常为1.8V-2.2V），I_f 是期望流过LED的电流（通常为5mA-20mA）。虽然74HC4511有驱动能力，但为了LED寿命和稳定性，建议使用。

• 电源 (VCC): 为74HC4511提供工作电压，通常为+5V。

• 地 (GND): 电路公共参考点。

• BCD输入 (D0-D3): 从微控制器、计数器或其他数字逻辑电路获取四位BCD数据。

• 控制输入 (LE, RBI, BI):

• LE (锁存使能): 如果直接连接到VCC（高电平），则74HC4511实时显示BCD输入。如果连接到微控制器或其他逻辑，可以用于锁存数据。

• RBI (消隐输入): 通常连接到VCC（高电平）以禁用零消隐，或者连接到其他逻辑以实现前导零消隐。

• BI (灯测试/灭灯): 通常连接到VCC（高电平）以禁用灯测试。需要灯测试时，可以将其拉低。

4.1.3. 工作方式

• 数据输入： 当LE为高电平或从高电平变为低电平并锁存数据时，BCD输入D0-D3被74HC4511接收。

• 译码与驱动： 74HC4511将接收到的BCD码译码为七段数码管的点亮模式，并通过高电流驱动器输出相应的信号（高电平点亮）。

• 限流与显示： 限流电阻限制了流过LED的电流，确保其正常工作并显示对应的数字。

4.2. 多位数字显示电路（静态驱动）

如果需要显示多位数字，例如一个两位计数器，可以使用多个74HC4511芯片，每个芯片驱动一个数码管。

       +VCC
         |
         |
      [计数器/MCU]
         |
  D0-----| D0
  D1-----| D1
  D2-----| D2
  D3-----| D3
         |
  LE-----| LE
         |
  RBI----| RBI
         |
  BI-----| BI
         |
         |
   ---------------------
   |                   |
   |                   |
   |      74HC4511_个位 |
   |  D0 D1 D2 D3      |
   |----|----|----|----|----|a-g------> 个位数码管
   | LE RBI BI         |
   |----|----|---------|
   |                   |
   ---------------------
         |
         |
   ---------------------
   |                   |
   |                   |
   |      74HC4511_十位 |
   |  D0 D1 D2 D3      |
   |----|----|----|----|----|a-g------> 十位数码管
   | LE RBI BI         |
   |----|----|---------|
   |                   |
   ---------------------
         |
        GND

4.2.1. 工作方式

在这个静态驱动电路中，每个74HC4511芯片负责驱动一位数字。每个74HC4511都有自己独立的BCD输入。这意味着如果需要显示“25”，则第一个74HC4511的BCD输入是0010（十进制2），第二个是0101（十进制5）。这种方法简单直观，但对于位数较多的显示会占用更多的I/O引脚和芯片。

4.3. 多位数字显示电路（动态扫描/多路复用）

为了节省I/O引脚和芯片数量，多位数字显示通常采用动态扫描（多路复用）的方式。虽然74HC4511本身不能直接实现多路复用（因为它没有公共阳极/阴极选择能力），但它可以与多路复用控制器或微控制器配合使用。

在这种方案中，所有74HC4511的七段输出引脚（a-g）是并联到所有数码管的对应段上的。然后，通过控制数码管的公共阴极（共阴极数码管）或公共阳极（共阳极数码管，需配合其他驱动），分时点亮不同的数码管。74HC4511的锁存功能在这里非常重要。

4.3.1. 电路概念

        +VCC
          |
          |
       [微控制器/扫描控制器]
          |
  数据线 (D0-D3) ------> 连接到所有74HC4511的BCD输入
  LE线 -------------> 连接到所有74HC4511的LE
  RBI线 ------------> 连接到所有74HC4511的RBI
  BI线 -------------> 连接到所有74HC4511的BI
          |
  选择线1 (数码管1的公共阴极控制)
  选择线2 (数码管2的公共阴极控制)
  ...
          |
   ---------------------
   |                   |
   |      74HC4511_1   |
   | D0 D1 D2 D3       |
   | LE RBI BI         | ----|a-g|----- 共阴极数码管1的a-g段
   ---------------------    |   |
         |                    |
   ---------------------    |   |
   |                   |    |   |
   |      74HC4511_2   |    |   |
   | D0 D1 D2 D3       |    |   |
   | LE RBI BI         | ----|a-g|----- 共阴极数码管2的a-g段
   ---------------------    |   |
         |                    |
         ...                  |
          |                   |
         GND                  |
                              |
                              |
                         [数码管1 COM (通过开关/驱动连接到GND)]
                         [数码管2 COM (通过开关/驱动连接到GND)]
                         ...

4.3.2. 工作方式

1. 数据准备： 微控制器首先将要显示的第一位数字的BCD码数据发送到所有74HC4511的D0-D3输入端。

2. 锁存数据： 将所有74HC4511的LE引脚拉高，然后拉低，使每个74HC4511锁存当前的数据。

3. 使能公共阴极： 微控制器同时将其他数码管的公共阴极断开，只将第一个数码管的公共阴极连接到地（通过晶体管开关等驱动）。此时，只有第一个数码管显示其锁存的数字。

4. 延时： 保持显示一段时间（例如几毫秒）。

5. 切换： 关闭第一个数码管的公共阴极。

6. 重复： 重复步骤1-4，依次发送第二位、第三位...的BCD数据，并相应地使能对应数码管的公共阴极。

由于人眼的视觉暂留效应，如果切换速度足够快（例如每秒几十到几百次），所有数字就会看起来是同时稳定显示的。这种方式极大地节省了I/O口资源，是实际应用中非常流行的方法。

4.4. 与微控制器接口

74HC4511非常适合与微控制器（如Arduino、STM32等）配合使用。微控制器的GPIO口可以直接连接到74HC4511的BCD输入和控制引脚。

• BCD输入： 微控制器的4个GPIO口连接到D0-D3。

• LE引脚： 连接到微控制器的另一个GPIO口，用于控制锁存。

• RBI和BI引脚： 可以连接到微控制器的GPIO口进行灵活控制，也可以固定接高电平（VCC）以禁用其功能。

通过编程，微控制器可以轻松地将数字数据转换为BCD码，并控制74HC4511的显示。这使得构建各种数字显示项目变得非常简单。

5. 74HC4511 选型与注意事项

在选择和使用74HC4511时，需要考虑以下几个方面，以确保电路的稳定性和可靠性。

5.1. 逻辑家族

• 74HC4511 (高速CMOS): 这是最常见的版本，兼容TTL电压电平，但具有CMOS的低功耗特性。它在5V电源下性能最佳，通常在2V到6V的电源电压范围内工作。响应速度快，适用于大多数通用数字显示应用。

• 74HCT4511 (高速CMOS, TTL输入兼容): 这个版本专门设计用于与TTL器件更直接地接口，其输入阈值与TTL器件兼容。如果你的主控芯片是TTL电平输出（例如一些老式的微控制器或逻辑芯片），那么HCT版本可能更合适，可以避免电平转换问题。

• CD4511B (CD4000系列CMOS): 这是更早期的CMOS版本，通常工作电压范围更宽（如3V-18V），但速度相对较慢，驱动电流也可能略低。在对速度要求不高且需要更宽电压范围的低功耗应用中可能会用到。

在大多数现代应用中，74HC4511是首选，因为它兼顾了速度、功耗和兼容性。

5.2. 封装类型

74HC4511提供多种封装，以适应不同的安装需求：

• DIP-16 (Dual In-line Package): 双列直插封装，适合面包板实验、学生项目和需要手动焊接的原型。易于插拔和调试。

• SOIC-16 (Small Outline Integrated Circuit): 小外形集成电路封装，表面贴装（SMD）类型。体积小，适合紧凑型产品设计，需要回流焊或专业焊接设备。

• SSOP-16 (Shrink Small Outline Package): 缩小型小外形封装，比SOIC更小。

• TSSOP-16 (Thin Shrink Small Outline Package): 薄型缩小型小外形封装，比SSOP更薄更小。

选择哪种封装取决于你的项目规模、生产工艺和空间限制。

5.3. 电源电压

• 工作电压范围： 74HC4511通常在2V到6V的电源电压下工作。常见的应用电压是5V。确保你的电源电压在芯片的数据手册规定范围内。

• 电源稳定性： 建议在74HC4511的VCC和GND引脚之间放置一个0.1uF的去耦电容（通常是陶瓷电容），尽可能靠近芯片引脚。这有助于滤除电源噪声，提高芯片工作的稳定性，尤其是在高速开关或存在电磁干扰的环境中。

5.4. 输出驱动能力与限流电阻

• 直接驱动共阴极数码管： 74HC4511的突出特点是其每个输出段都能提供足够的电流（例如25mA）直接驱动LED段。

• 限流电阻的重要性： 尽管74HC4511具有驱动能力，但为了保护LED并延长其寿命，强烈建议在每个LED段的输出端串联一个限流电阻。电阻值应根据LED的正向压降 (V_f)、期望的LED电流 (I_f) 和电源电压 (V_CC) 来计算。

• 公式：R=(V_CC−V_f)/I_f

• 例如：V_CC=5V, V_f=2V, I_f=10mA，则 R=(5V−2V)/0.01A=300Omega。常用的电阻值如220Ω、330Ω等都是不错的选择。

• 如果省略限流电阻，虽然LED可能会亮，但其电流可能过大，导致亮度不均匀、寿命缩短甚至烧毁。

5.5. 控制引脚处理

• BI (灭灯/灯测试):

• 如果不需要灯测试或灭灯功能，通常将其连接到VCC（高电平）。

• 如果需要灯测试，可以连接到开关或微控制器引脚，在需要时拉低。

• RBI (零消隐):

• 如果不需要前导零消隐，通常将其连接到VCC（高电平）。

• 如果需要前导零消隐（例如，在一个多位显示器中，将“05”显示为“5”），则应将其连接到控制逻辑，当BCD输入为0000时将其拉低。

• LE (锁存使能):

• 如果需要实时显示BCD输入而不需要锁存功能，可以将其连接到VCC（高电平）。

• 如果需要锁存功能（例如在多路复用显示中），则应连接到微控制器或其他数字逻辑的输出，以控制锁存器的透明和保持状态。

5.6. 未使用的输入引脚

• 对于CMOS器件，未使用的输入引脚不能悬空，否则可能会因噪声或静电而导致不稳定的状态，甚至损坏芯片或增加功耗。

• BCD输入 (D0-D3): 如果某个BCD输入位不使用，应将其连接到GND或VCC，通常是GND。

• 其他控制输入 (LE, RBI, BI): 如果不使用其控制功能，应将其连接到VCC。

5.7. 功耗

74HC4511属于CMOS系列，静态功耗非常低。但在动态工作时（特别是在高频切换时），功耗会随着频率的增加而增加。在电池供电的应用中，应特别注意其动态功耗。LED是功耗的主要来源，因此合理选择限流电阻以控制LED电流非常重要。

5.8. 噪声和抗干扰

• 布线： 合理的PCB布线可以减少噪声。数字信号线应尽量短，避免与高频或大电流线并行。

• 接地： 确保所有地线连接良好，形成低阻抗通路。

• 去耦电容： 前面提到的去耦电容对于抑制电源噪声至关重要。

5.9. 温度范围

检查数据手册以确认芯片的工作温度范围是否符合你的应用环境要求。通常，商用级芯片的温度范围为0°C至70°C，工业级为-40°C至85°C，军用级则更宽。

5.10. 替代品

如果74HC4511难以获取或不满足特定需求，可以考虑其他类似的BCD到七段译码驱动芯片，例如：

• CD4543: 这是一个BCD到七段锁存/译码/驱动器，通常用于共阴极或共阳极数码管。它有一个“Phase”或“Display Enable”引脚来选择共阴极或共阳极模式，功能更灵活，但相对4511来说，驱动能力可能略低，通常需要外部晶体管进行扩流。

• 专用LED驱动芯片： 对于更复杂或更多位的LED显示，可能需要使用MAX7219、TM1637等专用LED显示驱动芯片，它们通常集成了扫描、段驱动和串行通信接口，可以大大简化多位显示的硬件和软件设计。

通过综合考虑这些因素，工程师可以在设计中正确地选择和使用74HC4511，从而实现稳定、可靠和高效的数字显示功能。

6. 总结与展望

74HC4511作为一款经典的BCD锁存/译码/驱动器，以其集成度高、驱动能力强、接口简单等优点，在数字电子领域占据着重要的地位。通过本文的详细阐述，我们深入了解了其引脚图的各项功能，掌握了其真值表所揭示的逻辑转换关系，剖析了其内部结构中锁存器、译码器和高电流驱动器协同工作的工作原理，并探讨了在典型应用电路中如何驱动共阴极七段数码管以及实现多位显示的方法。最后，我们还强调了在选型和使用中需要注意的各种细节，包括不同逻辑家族、封装、电源处理、限流电阻以及未用引脚的处理等。

74HC4511的出现，极大地简化了数字显示电路的设计。在没有微控制器的早期数字电路中，它几乎是数字显示单元的标配。即便是到了微控制器普及的今天，它也依然有其用武之地。例如，在一些对成本和复杂性有严格要求的简单应用中，或者当微控制器的I/O口资源非常紧张时，74HC4511可以作为一种高效的硬件接口，将微控制器输出的四位BCD码直接转换为七段显示，而无需微控制器进行复杂的位操作和时序控制，从而减轻了微控制器的负担。

然而，随着技术的发展，也出现了更为先进的LED显示驱动方案。例如，针对大规模多位LED显示，集成串行接口（如SPI、I2C）的LED驱动芯片（如MAX7219、HT16K33等）提供了更少的I/O线控制和更强大的功能，包括亮度控制、点阵显示等。这些芯片在软件配置上可能更复杂一些，但在硬件布线上和I/O口节省方面具有显著优势。

尽管如此，74HC4511作为基础逻辑电路的一个优秀代表，仍然是学习数字电子技术、构建入门级数字项目和理解BCD到七段译码原理的绝佳选择。它以其经典的、直观的逻辑功能，在教育和简单应用领域继续发挥着重要作用。掌握74HC4511的使用，对于理解更复杂的显示技术和数字逻辑系统都是一个坚实的基础。

未来，随着物联网和嵌入式设备的小型化、低功耗化趋势，也许会有更多集成了显示驱动功能的微控制器出现，但作为独立功能的逻辑芯片，74HC4511这样的器件其基础逻辑和应用原理仍将长期存在，并为工程师们提供多样化的选择。理解这些基础组件，是通往更高级别电子设计之路的关键一步。
