74HC4067 16通道模拟/数字多路复用器/解复用器详细资料

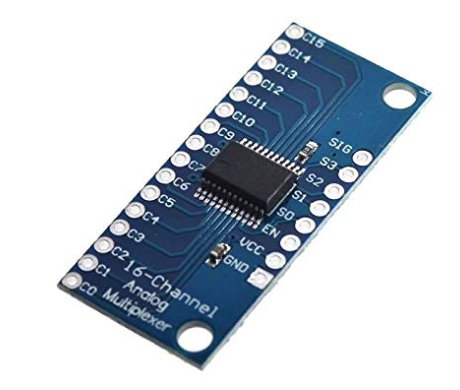

引言

在现代电子系统中，数据的采集、传输与处理是核心环节。随着传感器数量的增加和系统复杂性的提高，如何高效、经济地管理和切换大量的信号成为一个突出挑战。多路复用器（Multiplexer，简称MUX）和解复用器（Demultiplexer，简称DEMUX）正是为解决这一问题而生的关键器件。其中，74HC4067作为一款高性能、低功耗的16通道模拟/数字多路复用器/解复用器，凭借其卓越的特性，在各种应用领域展现出强大的通用性和实用性。

74HC4067隶属于高速CMOS逻辑系列（High-Speed CMOS Logic，HC系列），它结合了CMOS器件的低功耗特性和TTL器件的较高速度优势。该器件能够在一个芯片内部集成16个独立的开关，通过4个二进制地址选择引脚（S0-S3）来控制这16个开关中的哪一个被选中。它既可以作为多路复用器，将16路输入信号中的一路连接到公共输出端；也可以作为解复用器，将公共输入信号分发到16路输出中的一路。这种灵活的双向操作能力，使得74HC4067成为各类模拟和数字信号切换、数据采集、传感器接口、通信系统等应用中的理想选择。

本资料将深入探讨74HC4067的内部结构、工作原理、关键电气特性、典型应用场景、设计考量以及与其他同类器件的比较，旨在为工程师和爱好者提供一份全面、深入的中文参考资料，帮助读者更好地理解和应用这款功能强大的集成电路。

第一章：74HC4067概述与基本特性

1.1 什么是多路复用器/解复用器？

多路复用器（MUX）本质上是一种数据选择器，它允许从多个输入信号中选择一个，并将其路由到一个单一的输出通道。想象一下交通枢纽，MUX就是那个能够根据指令选择哪条车道上的车辆可以进入主干道的交警。在电子领域，这意味着我们可以用更少的引脚来处理更多的信号，从而节省微控制器的I/O资源，简化电路设计。

解复用器（DEMUX）则是多路复用器的逆过程。它将一个单一的输入信号路由到多个输出通道中的某一个。就像交通枢纽中的岔路口，DEMUX根据指令将主干道上的车辆引导至多条支路中的一条。在电子领域，这允许一个信号源将数据发送到多个目标设备中的一个。

74HC4067集成了这两种功能，它内部的模拟开关是双向的，这意味着信号可以从“输入”到“输出”，也可以从“输出”到“输入”，具体取决于应用场景。

1.2 74HC4067的命名与系列

74HC4067的命名遵循了集成电路行业的通用约定：

• 74HC：表示这是一个74系列的高速CMOS逻辑器件。74系列是业界标准的逻辑IC系列，而“HC”后缀则指明了其采用高速CMOS技术制造，兼具CMOS的低功耗和TTL的较高工作速度。这意味着它兼容TTL逻辑电平，同时具有CMOS的宽电源电压范围和良好的噪声容限。

• 4067：是特定的功能型号，代表了其16通道模拟/数字多路复用/解复用器的功能。值得注意的是，虽然它属于74HC系列，但其功能与经典的4000系列CMOS器件CD4067（或称MC14067B等）是相同的，只是电气特性上有所改进和优化。

1.3 主要功能与特点

74HC4067作为一款16通道模拟/数字多路复用器/解复用器，具备以下核心功能与特点：

• 16个双向模拟开关：芯片内部集成了16个独立的模拟开关，每个开关都可以独立控制通断，并且信号可以双向通过，这使其既可以作为多路复用器（16选1），也可以作为解复用器（1选16）。

• 宽电源电压范围：通常工作在2V至6V的电源电压范围，使其能够与大多数微控制器和数字逻辑电路兼容。

• 低导通电阻（ON-Resistance）：高速CMOS技术使得其在导通状态下的电阻非常低（通常在几十欧姆的范围内），这对于模拟信号的精度至关重要，能有效降低信号失真和电压降。

• 低功耗：CMOS技术的固有优势，使得74HC4067在静态和动态工作时都具有极低的功耗，尤其适用于电池供电或对功耗敏感的应用。

• 宽工作温度范围：通常支持-40°C至+85°C甚至更宽的工业级温度范围，确保在各种环境下稳定工作。

• 低串扰与高隔离度：相邻通道之间的信号干扰（串扰）低，未选择通道与选择通道之间的隔离度高，保证了信号的纯净性。

• 高速开关：响应速度快，切换时间短，适合需要快速切换信号的应用。

• TTL兼容输入：控制输入引脚（选择引脚S0-S3和使能引脚EN）通常与TTL逻辑电平兼容，方便与TTL或CMOS微控制器接口。

• “开”状态下轨到轨（Rail-to-Rail）信号处理能力：在导通状态下，它能够处理从负电源轨到正电源轨（或地到电源电压）的模拟信号，这对于需要处理全范围电压信号的应用非常有利。

• 内置ESD保护：提供静电放电（ESD）保护，增强了器件的鲁棒性。

这些特点使得74HC4067成为工业控制、数据采集、音频/视频切换、通信系统、测试测量设备、汽车电子等领域中不可或缺的通用器件。

第二章：内部结构与引脚功能

2.1 内部结构

74HC4067的核心是其16个**模拟开关（Analog Switches）阵列。每个模拟开关通常由一对互补的MOSFET晶体管（NMOS和PMOS）组成，以实现双向导通和低导通电阻。这些开关的通断由内部的地址解码器（Address Decoder）**电路控制。

当控制引脚（S0-S3）输入一个4位二进制地址时，地址解码器会根据这个地址激活相应的内部逻辑，从而使16个模拟开关中的一个处于导通状态，而其他15个开关则处于截止状态。

此外，芯片还包含一个**使能（Enable）**引脚。这个引脚允许在不改变地址的情况下，整体控制所有开关的通断。当使能引脚处于非使能状态时（例如，对于低电平有效的使能引脚，当其为高电平时），所有模拟开关都将断开，无论地址选择如何。这提供了一个方便的全局控制机制，例如在系统休眠或切换模式时禁用所有通道。

简而言之，74HC4067的内部结构可以概括为：一个16选1的模拟开关阵列，由一个4位地址解码器和使能控制逻辑共同管理。

2.2 引脚功能

74HC4067通常采用24引脚的SOIC、TSSOP或DIP封装。尽管封装可能不同，但引脚功能是标准化的。以下是其典型引脚分配和功能描述：

重要说明：

• VCC和GND：必须正确连接，以确保芯片正常工作。电源电压应在器件规格书允许的范围内。

• EN引脚：通常为低电平有效（active-low），这意味着将其连接到地（GND）将使芯片始终处于使能状态。如果需要动态控制，则应将其连接到微控制器的GPIO引脚。

• S0-S3引脚：这些是数字控制输入，用于选择通道。它们通常与微控制器的数字输出引脚相连。4位二进制地址与通道号的对应关系遵循标准二进制编码。例如：

• S3 S2 S1 S0 = 0000 -> 选择通道 Y0

• S3 S2 S1 S0 = 0001 -> 选择通道 Y1

• ...

• S3 S2 S1 S0 = 1111 -> 选择通道 Y15

• COM和Y0-Y15引脚：这些是模拟（或数字）信号的路径。它们可以是输入也可以是输出，具体取决于应用。例如，在传感器数据采集中，Y0-Y15通常连接到传感器输出，COM连接到ADC输入；而在LED阵列控制中，COM可能连接到PWM输出，Y0-Y15连接到LED驱动电路。

第三章：工作原理与操作模式

3.1 模拟开关的工作原理

74HC4067内部的每个模拟开关并非简单的机械继电器，而是基于MOSFET晶体管的固态开关。典型的模拟开关会使用一对互补的MOSFET（一个N沟道MOSFET和一个P沟道MOSFET）并行连接。这种配置称为传输门（Transmission Gate）。

• 传输门（Transmission Gate）：

• 当需要导通通道时，N沟道MOSFET的栅极被驱动到高电平（例如VCC），P沟道MOSFET的栅极被驱动到低电平（例如GND）。

• N沟道MOSFET在输入信号低于其栅极电压减去阈值电压（Vgs - Vth）时导通，适用于导通低电平信号。

• P沟道MOSFET在输入信号高于其栅极电压加上阈值电压（Vgp + Vth）时导通，适用于导通高电平信号。

• 通过同时使用这两种MOSFET，传输门能够在其整个电源电压范围内（轨到轨）提供较低且相对平坦的导通电阻，并且能够双向导通模拟和数字信号。

• 当需要断开通道时，N沟道MOSFET的栅极被驱动到低电平，P沟道MOSFET的栅极被驱动到高电平，使两个MOSFET都截止，从而实现高阻态。

3.2 多路复用器模式（MUX）

在多路复用器模式下，74HC4067用于选择16个输入信号中的一个，并将其路由到公共输出端（COM引脚）。这是最常见的应用场景之一。

操作步骤：

1. 使能芯片：将EN引脚设置为低电平（如果EN是低电平有效）。

2. 连接输入信号：将16路独立的模拟或数字输入信号分别连接到Y0至Y15引脚。

3. 连接输出设备：将公共输出COM引脚连接到需要接收选中信号的设备，例如模数转换器（ADC）的输入端、微控制器的模拟输入引脚、或其他信号处理电路。

4. 选择通道：通过设置S0、S1、S2、S3引脚的逻辑电平组合（0000b到1111b），来选择希望连接到COM引脚的特定Yn通道。例如，要选择Y5通道，S3S2S1S0应设置为0101b。

典型应用：

• 多路传感器数据采集：一个微控制器通过一个ADC采集多个模拟传感器（如温度传感器、光照传感器、压力传感器等）的数据。74HC4067可以将不同的传感器输出分时连接到ADC的单个输入。

• 音频/视频信号切换：在音响或视频系统中，用于选择不同的音源或视频源。

• 多路数字输入扩展：当微控制器数字输入引脚不足时，可用于扫描多个数字输入（如按钮矩阵）。

3.3 解多路复用器模式（DEMUX）

在解多路复用器模式下，74HC4067用于将一个公共输入信号（来自COM引脚）路由到16个输出通道中的一个（Y0-Y15）。

操作步骤：

1. 使能芯片：将EN引脚设置为低电平。

2. 连接输入信号：将一个公共的模拟或数字输入信号连接到COM引脚。

3. 连接输出设备：将16路独立的输出设备（例如LED、继电器驱动器、或其他数字逻辑输入）分别连接到Y0至Y15引脚。

4. 选择通道：通过设置S0、S1、S2、S3引脚的逻辑电平组合，来选择COM引脚的信号应该输出到哪一个Yn通道。例如，要将COM信号输出到Y12通道，S3S2S1S0应设置为1100b。

典型应用：

• 多路LED或继电器控制：一个微控制器的单个PWM输出或数字输出可以通过74HC4067分时驱动多个LED灯串或继电器。

• 串行数据分发：将一个串行数据流分发到不同的接收器。

• 多路模拟信号分配：将一个模拟信号（例如来自DAC的信号）分发到多个负载。

3.4 双向信号传输

74HC4067的模拟开关是真正意义上的双向开关。这意味着，无论是多路复用器模式还是解多路复用器模式，信号都可以在所选的Yn引脚和COM引脚之间自由传输。例如，如果你将Y0连接到COM，信号可以从Y0流向COM，也可以从COM流向Y0。这种特性极大地增加了器件的灵活性，使其适用于需要双向通信或不同方向信号流的应用。

例子：

• I2C总线切换：虽然I2C协议有其自身的复杂性，但在某些情况下，可以使用模拟开关来切换I2C总线。因为I2C是双向的，74HC4067的双向特性使其能够支持SDA和SCL信号的切换。然而，需要注意的是，74HC4067不支持电平转换或总线仲裁等I2C特有功能，因此需要谨慎设计。

• 通用I/O端口扩展：当微控制器的I/O端口不足时，可以使用74HC4067作为模拟I/O扩展器，动态切换某个I/O口的功能（例如，从输入变为输出）。

第四章：电气特性与参数详解

理解74HC4067的电气特性对于正确设计和优化电路至关重要。以下是一些关键参数的详细解释：

4.1 电源电压（VCC）

• 工作电压范围：通常为2.0V至6.0V。这使得74HC4067能够与大多数常见的数字逻辑家族（如3.3V或5V的微控制器）兼容。在指定电压下，所有其他参数才有效。

• 对性能的影响：电源电压会影响导通电阻、传播延迟、功耗和可处理的信号电压范围。通常，更高的电源电压会导致更低的导通电阻和更快的切换速度，但也会略微增加功耗。

4.2 导通电阻（ON-Resistance，RON）

• 定义：当开关处于导通状态时，其两端的电阻。这是模拟开关最重要的参数之一。

• 典型值：在VCC=5V时，RON通常在几十欧姆（例如，TI的器件通常为70欧姆左右）。RON会随电源电压、输入信号电压和温度的变化而变化。

• 影响：

• 模拟信号精度：RON的存在会在信号路径上引入电压降（如果存在电流），导致模拟信号失真。对于高精度模拟应用，RON越低越好。

• 功耗：当有电流通过导通的开关时，RON会产生I²R损耗。

• 带宽：RON与开关的寄生电容共同决定了开关的RC时间常数，进而影响其带宽和可处理的信号频率。RON越高，带宽越低。

• 如何优化：

• 选择工作在较高VCC下（在允许范围内）。

• 确保通过开关的电流尽可能小。

• 在对精度要求极高的场合，可能需要校准或使用具有更低RON的专用模拟开关。

4.3 关断电阻（OFF-Resistance）与隔离度（Isolation）

• 关断电阻：当开关处于截止状态时，其两端之间的电阻。理论上是无限大，但实际上是一个非常大的值（通常大于10^9欧姆）。

• 隔离度：衡量未选择通道与选择通道之间信号泄露的程度。高隔离度意味着当一个通道被选择时，其他未选择通道的信号不会显著干扰到被选择的信号。通常以分贝（dB）表示，隔离度越高越好。

• 影响：低关断电阻或低隔离度会导致串扰（Crosstalk），即相邻通道之间的信号互相干扰。这在多路模拟信号采集或高速数字信号传输中是需要避免的。

4.4 泄漏电流（Leakage Current，IOFF）

• 定义：当开关处于截止状态时，通过开关的微小电流。它通常是由于PN结反向偏置泄漏或MOSFET亚阈值导通引起的。

• 典型值：通常在nA（纳安）级别。

• 影响：

• 高阻抗电路：在连接到高阻抗源（如电容充电、pH传感器等）时，即使是微小的泄漏电流也可能导致显著的电压漂移或误差。

• 电池寿命：虽然单个器件的泄漏电流很小，但在大量使用或长期休眠的应用中，累积的泄漏电流可能影响电池寿命。

4.5 开关时间（Switching Time）

• 定义：从地址输入信号改变到模拟开关达到其新状态（导通或截止）所需的时间。包括开启时间（tON）和关闭时间（tOFF）。

• 典型值：74HC4067属于高速CMOS器件，其开关时间通常在几十到几百纳秒（ns）的范围内。

• 影响：

• 信号吞吐量：在高速数据采集或切换应用中，开关时间决定了可以多快地在不同通道之间切换。

• 建立时间：对于ADC等需要稳定输入的应用，切换通道后需要等待足够的时间（建立时间）以确保信号稳定，这与开关时间密切相关。

4.6 导通电容（ON-Capacitance）与关断电容（OFF-Capacitance）

• 定义：

• 导通电容：当开关导通时，通道引脚（Yn和COM）之间的寄生电容。

• 关断电容：当开关截止时，通道引脚与地之间或引脚之间的寄生电容。

• 影响：

• 高频性能：寄生电容会限制开关在高频信号下的性能，因为它会形成一个RC滤波器，降低信号带宽。

• 串扰：关断电容可以作为高频信号的耦合路径，增加串扰。

• ADC采样保持电路：在ADC应用中，导通电容和ADC输入电容会影响采样保持网络的响应时间。

4.7 功耗

• 静态功耗（Quiescent Current，ICC）：当芯片处于静态（无开关动作，输入保持稳定）时的电源电流。由于CMOS技术的特性，静态功耗极低（通常在微安μA级别），尤其适用于电池供电应用。

• 动态功耗：当开关状态频繁变化时，由于内部电容充放电产生的额外功耗。动态功耗与开关频率、电源电压和内部电容呈正相关。

• 影响：总功耗是静态功耗和动态功耗之和，是评估器件热量产生和电池寿命的关键指标。

4.8 数字输入电平（Logic Levels）

• VIN(HIGH) 和 VIN(LOW)：定义了高电平和低电平数字输入的最小/最大电压。

• TTL兼容性：74HC系列器件通常具有TTL兼容的输入，这意味着它们能够识别TTL输出的逻辑高低电平，即使它们工作在CMOS电源电压下。例如，在5V VCC下，输入高电平阈值通常在2V左右，低电平阈值在0.8V左右，与标准TTL输出电平兼容。这使得它易于与各种数字逻辑和微控制器接口。

4.9 ESD保护

• 静电放电（ESD）：指由于静电累积导致的高压放电现象，可能对集成电路造成永久性损坏。

• ESD保护：74HC4067通常内置了ESD保护二极管和电路，以提供一定程度的抗静电能力（例如，根据HBM模型达到2000V或更高）。尽管有内置保护，但在处理IC时仍应遵循ESD安全操作规程。

所有这些电气特性都可以在具体的74HC4067型号的数据手册中找到详细的表格和图表。在设计电路时，务必查阅所选用器件制造商提供的最新数据手册，以确保满足设计要求。

第五章：典型应用场景

74HC4067因其多功能性，在众多电子应用中扮演着重要角色。以下列举几个典型应用场景，并进行详细说明：

5.1 多路模拟信号采集

这是74HC4067最经典和广泛的应用。在许多系统中，需要监测来自多个传感器的模拟信号（如温度、湿度、光照、压力、电压等），但微控制器通常只有一个或少数几个ADC输入。

实现方式：将多个模拟传感器（如LM35温度传感器、光敏电阻、电位器等）的输出分别连接到74HC4067的Y0至Y15引脚。74HC4067的COM引脚连接到微控制器的ADC输入。通过控制S0-S3引脚，微控制器可以选择需要采样的特定传感器。

优点：

• 节省ADC资源：一个ADC输入可以复用16个模拟信号，大大降低了硬件成本和复杂度。

• 简化布线：减少了从传感器到微控制器的模拟信号线数量。

• 灵活性：可以根据需要动态调整采样顺序和频率。

注意事项：

• 采样速率：每个通道的采样速度受限于ADC的转换速度和74HC4067的切换时间。

• 建立时间：在切换通道后，需要等待一段时间（通常是开关的建立时间加上ADC的采样电容充电时间），以确保模拟信号在ADC输入端稳定，避免测量误差。

• 信号范围：确保传感器输出的模拟电压范围在74HC4067的工作电压范围之内（通常是0V到VCC）。

5.2 键盘矩阵扫描

在大型键盘或按钮阵列中，如果每个按钮都占用一个微控制器I/O引脚，将很快耗尽资源。74HC4067可以用于简化这种输入扩展。

实现方式：可以将16个按钮（或更多，如果配合其他逻辑门）连接到74HC4067的Y0-Y15引脚。COM引脚可以连接到微控制器的通用数字输入引脚，并配合一个上拉电阻。微控制器通过S0-S3依次扫描每个通道，检测是否有按钮按下。

优点：

• 节省I/O资源：用4个地址线和一个输入线（共5个引脚）即可管理16个按钮，而不是16个单独的引脚。

• 简化电路：减少了外部走线和组件。

注意事项：

• 扫描速度：扫描速度需要足够快，以确保不错过快速的按键事件。

• 防抖动：与任何按钮输入一样，需要软件或硬件防抖动措施来处理按钮机械触点的弹跳。

• 多键识别：需要更复杂的扫描算法来支持多键同时按下（N-key rollover）。对于简单应用，可能只支持单键或少数组合。

5.3 LED阵列或七段数码管驱动

当需要驱动大量LED或多个七段数码管时，74HC4067可以作为一种分时驱动的手段，减少微控制器的输出引脚。

实现方式：例如，要驱动16个LED，可以将微控制器的PWM输出或一个数字输出来到74HC4067的COM引脚（通常通过一个限流电阻）。16个LED分别连接到Y0-Y15引脚（可能需要额外的电流驱动能力，例如通过晶体管阵列ULN2003）。微控制器快速切换S0-S3，轮流点亮或熄灭对应的LED，利用人眼的视觉暂留效应实现同时亮灭或亮度控制。

优点：

• I/O口扩展：一个微控制器输出引脚和4个地址引脚可以控制16个LED。

• 降低成本：减少了对高引脚数微控制器的需求。

注意事项：

• 亮度均匀性：由于分时驱动，每个LED的实际点亮时间被缩短，可能会导致亮度降低。需要通过提高峰值电流或选择高亮度LED来补偿。

• 刷新率：刷新率（即所有LED被点亮一次的速度）必须足够高（通常大于50Hz-100Hz），以避免闪烁感。

• 电流能力：74HC4067的单个通道电流能力有限，如果LED电流较大，可能需要外部驱动电路（如ULN2003或N沟道MOSFET阵列）。

5.4 信号路由与开关矩阵

在更复杂的系统中，74HC4067可以用于构建信号路由矩阵，实现不同模块之间的动态连接。

实现方式：在自动化测试设备、通信系统或数据记录仪中，可能需要将某个信号源连接到多个可能的接收器中的一个，或者将多个信号源连接到同一个接收器。通过使用多个74HC4067，可以构建复杂的路由网络。

优点：

• 灵活性：根据软件控制，可以动态配置信号路径。

• 模块化：有助于将系统分解为更小的、可管理的模块。

注意事项：

• 串扰与带宽：在构建复杂矩阵时，需要特别注意高频信号的串扰问题和信号带宽限制。

• 信号完整性：长走线和多级开关可能引入信号衰减或反射，需要进行适当的阻抗匹配和布线考量。

5.5 电平转换（有限制）

尽管74HC4067本身不是专用的电平转换器，但由于其双向性和轨到轨信号处理能力，在某些有限制的场景下可以实现简单的电平转换，特别是当源和目标电压范围都落在其VCC范围内时。

实现方式：例如，如果一个5V的数字信号需要发送到一个3.3V的接收器，并且这个5V信号是通过74HC4067的通道。只要74HC4067的VCC是5V，并且3.3V接收器的输入兼容5V电平（例如具有5V容忍输入），或者74HC4067的VCC被设置为3.3V（但此时5V信号可能超出其工作范围），就可以实现一定程度的转换。

注意事项：

• 不适用于任意电平转换：74HC4067并不能将一个远超其VCC范围的信号转换为低电压信号。它只能在电源电压的限制内传递信号。

• 并非电压调节器：它不会稳定电压，只是简单地传递信号。

• 专用电平转换器：对于不同电压域之间的可靠、高速或带总线仲裁的电平转换，应优先考虑专用的电平转换IC。

5.6 模拟信号的增益或衰减选择

通过将74HC4067与精密电阻网络配合使用，可以实现对模拟信号增益或衰减的数字控制选择。

实现方式：将不同的电阻（或电阻分压网络）连接到74HC4067的Y0-Yn引脚，然后将模拟信号源连接到COM引脚。通过选择不同的Yn通道，信号将通过不同的电阻网络，从而实现不同的增益或衰减。

优点：

• 数字控制：方便通过微控制器实现增益/衰减的自动化选择。

• 灵活性：可以根据需要设计多种增益/衰减选项。

注意事项：

• 电阻精度：为了保证增益/衰减的精度，需要使用高精度的电阻。

• 信号完整性：电阻和开关的寄生参数可能会影响高频信号的响应。

• 输入阻抗与输出阻抗：需要考虑这些网络对整个模拟信号链的输入/输出阻抗匹配影响。

这些只是74HC4067众多应用中的一小部分。其灵活性和高性能使其成为许多需要信号选择和路由的通用电子设计的宝贵工具。

第六章：设计考量与应用技巧

在使用74HC4067进行设计时，除了理解其基本功能和电气特性外，还需要考虑一些实际的设计技巧和潜在问题，以确保系统稳定可靠地运行。

6.1 电源去耦

• 重要性：数字逻辑芯片，包括74HC4067，在开关动作时会产生瞬态电流尖峰。这些尖峰如果不加以抑制，可能会导致电源轨上的电压跌落，影响芯片的稳定工作，甚至引起数字噪声干扰模拟信号。

• 实现方式：在74HC4067的VCC和GND引脚附近，应放置一个0.1uF到1uF的陶瓷电容（去耦电容）。这个电容应尽可能靠近芯片的电源引脚，以最短的路径连接到VCC和GND。对于需要处理高频或高电流的应用，可能还需要一个较大的电解电容（例如10uF或更大）作为旁路电容，以提供更强的低频电源滤波。

6.2 信号完整性

• 模拟信号：

• 信号路径长度：保持模拟信号路径尽可能短，以减少寄生电容和电感，从而降低信号衰减、失真和噪声耦合。

• 接地：确保良好的接地，模拟地和数字地可以分区域铺设，然后一点连接，或者采用星形接地法，以避免地环路和地噪声。

• 阻抗匹配：对于高频模拟信号或长传输线，考虑进行阻抗匹配，以减少信号反射和能量损耗。

• 保护电阻：在模拟输入或输出引脚串联一个小电阻（例如几十欧姆）可以限制瞬态电流，保护模拟开关，尤其是在连接到可能带静电或瞬时高压的外部电路时。

• 数字信号（S0-S3, EN）：

• 上拉/下拉电阻：如果控制引脚（S0-S3, EN）没有被微控制器或其他逻辑门直接驱动，或者微控制器在启动时引脚处于高阻态，应使用适当的上拉或下拉电阻将其固定在一个确定状态，以避免浮空输入引起的误动作和高功耗。

• 信号电平匹配：确保微控制器或其他驱动源的逻辑输出电平与74HC4067的数字输入电平规范兼容。

6.3 建立时间与采样同步

• 重要性：当74HC4067从一个通道切换到另一个通道时，被选中的通道需要一段时间才能稳定。这段时间被称为建立时间。如果微控制器在信号尚未稳定时就进行ADC采样，将导致测量误差。

• 解决方案：

1. 切换通道：通过S0-S3选择新的通道。

2. 延时：等待一个足够长的延时（通常在几十到几百微秒，具体取决于信号特性、电容负载和对精度的要求）。这个延时应该大于74HC4067的开关时间加上RC网络（RON与负载电容）的充电时间。

3. ADC采样：在延时结束后，启动ADC转换。

• 示例代码逻辑（伪代码）：

• void select_and_read_channel(uint8_t channel_num) {    // 设置S0-S3引脚以选择通道
      set_s0_s3(channel_num);

      // 确保EN引脚使能
      set_en_low();    // 等待信号稳定 (建立时间)
      delay_us(200); // 200微秒，具体值需根据实验或数据手册确定

      // 读取ADC值
      uint16_t adc_value = read_adc();    // 处理ADC值
      process_data(adc_value);
  }


6.4 输入信号范围与过压保护

• 信号电压限制：通过74HC4067的模拟信号电压通常不能超过其电源电压VCC和GND。如果输入信号超出这个范围，可能会导致开关无法正常工作，甚至损坏芯片。

• 保护措施：

• 限流电阻：在模拟输入端串联一个限流电阻可以限制瞬态电流，但会增加RON，影响模拟信号精度。

• 齐纳二极管/TVS管：在模拟输入端并联齐纳二极管或瞬态电压抑制器（TVS）可以钳位过压信号，将其限制在安全范围内。但这会增加电路复杂性和成本，并可能引入额外的寄生电容。

• 外部缓冲器：对于信号范围可能超出VCC/GND的场景，应在74HC4067之前使用运算放大器（Op-Amp）进行信号调理，如增益、衰减或电平偏移，以将信号调整到安全范围。

6.5 静电放电（ESD）防护

• 重要性：尽管74HC4067内置了ESD保护，但在静电敏感的环境中或对可靠性要求极高的工业应用中，额外的ESD防护措施是必要的。

• 措施：

• 操作规范：在处理芯片时，佩戴防静电腕带，在防静电工作台进行操作。

• 外部TVS：在对ESD要求高的外部连接引脚（特别是直接暴露在外部环境的传感器输入或连接器）上增加外部TVS二极管阵列。

• PCB布局：合理布局PCB，避免尖锐的走线角，增大接地面积，为ESD泄放提供路径。

6.6 功耗管理

• 静态功耗：74HC4067的静态功耗非常低。

• 动态功耗：动态功耗与开关频率成正比。如果需要频繁切换通道，应考虑动态功耗的影响，尤其是在电池供电系统中。

• 使能引脚（EN）：利用EN引脚可以在不需要信号切换时禁用整个多路复用器，使所有通道处于高阻态，从而进一步降低功耗（尤其是动态功耗）和泄漏电流，这对于低功耗应用非常有用。

6.7 PCB布局建议

• 电源和接地：粗壮的电源和接地走线，确保低阻抗，减少电压降。去耦电容靠近芯片引脚。

• 信号走线：模拟信号走线应短而直，避免交叉耦合。数字控制线与模拟信号线应保持一定距离，或用接地线隔开，以减少数字噪声对模拟信号的干扰。

• 接地层：在多层板中，使用一个完整的地平面可以有效降低噪声和提高信号完整性。

• 热设计：尽管74HC4067功耗很低，但在极端高温或大电流应用中，仍需考虑散热，确保工作在安全温度范围内。

通过以上设计考量和技巧，可以最大限度地发挥74HC4067的性能，并确保其在各种应用中的稳定性和可靠性。

第七章：与其他多路复用器/解复用器的比较

在选择多路复用器时，市场上存在多种型号和技术。了解74HC4067相对于其他常见器件的优势和劣势，有助于做出更明智的选择。

7.1 与CD4067的比较

CD4067是经典的4000系列CMOS逻辑器件中的16通道模拟多路复用器/解复用器。74HC4067是其在高速CMOS技术下的“升级版”。

总结：如果系统工作在较高电压（如12V），且对速度和导通电阻要求不高，CD4067可能是一个选择。但在大多数现代数字系统（3.3V/5V）中，74HC4067是更优的选择，因为它提供了更低的导通电阻、更快的速度和更好的TTL兼容性，同时保持了低功耗。

7.2 与ADG系列/MAX系列等高性能模拟开关的比较

许多半导体厂商（如Analog Devices的ADG系列，Maxim Integrated的MAX系列）也生产高性能的模拟开关和多路复用器。

总结：74HC4067适用于大多数通用应用，对成本敏感，且对信号精度、带宽要求不是极致的情况。而对于需要处理高精度模拟信号、高频信号、宽动态范围信号（包括负电压），或对导通电阻、串扰有严苛要求的专业或工业应用，高性能模拟开关（如ADG系列、MAX系列等）是更好的选择，尽管其成本更高。

7.3 与继电器（Relay）的比较

继电器是一种机电开关，也用于信号切换。

总结：74HC4067适用于低电压、低电流、高速、长寿命、小体积、低功耗的信号切换，如数据采集、数字逻辑扩展。继电器则适用于高电压、大电流、高隔离度、需要物理隔离的应用，例如电源切换、电机控制等，但其速度慢、寿命有限、体积大且有噪声。

7.4 与数字逻辑门（AND/OR/MUX）的比较

传统的数字逻辑门也可以实现多路选择功能（例如，使用AND门和OR门构建数据选择器）。

总结：74HC4067是真正的模拟开关，它能够透明地传递模拟信号（电压和电流），并且在导通状态下具有低RON。而数字逻辑门只能处理离散的数字逻辑电平（高或低），不能直接处理模拟信号。因此，它们是不同用途的器件。74HC4067也可用于数字信号切换，但其优势在于能够处理更宽的电压范围和双向性，这是纯数字逻辑门所不具备的。

在选择多路复用器时，需要综合考虑应用需求、信号特性（模拟/数字、电压/电流、频率）、性能指标（RON、速度、隔离度）、成本预算和封装要求。74HC4067作为一款通用且性能优越的16通道模拟/数字多路复用器，在许多中低性能要求的应用中是一个非常经济高效的选择。

第八章：故障排除与常见问题

在使用74HC4067时，可能会遇到一些问题。本章将介绍一些常见的故障现象、可能的原因以及相应的排查方法。

8.1 通道无法导通或选择错误

现象：

• 无论地址如何设置，COM和Yn之间始终是断开的。

• 选择特定通道后，实际导通的是另一个通道。

• 所有通道都处于截止状态。

可能原因与排查方法：

1. 电源问题（VCC/GND）：

• 原因：VCC未接通，电压过低或过高；GND未正确接地。

• 排查：用万用表测量VCC和GND引脚，确保其电压在2V-6V的工作范围内，并稳定接地。检查电源线和地线连接是否牢固。

2. 使能引脚（EN）问题：

• 原因：EN引脚处于非使能状态（例如，对于低电平有效的EN，其为高电平）。

• 排查：检查EN引脚的逻辑电平。如果需要始终使能，将其直接连接到GND。如果由微控制器控制，检查微控制器的输出状态。

3. 地址选择引脚（S0-S3）问题：

• 检查S0-S3引脚的连接是否正确，是否与微控制器的输出引脚一一对应。

• 用示波器或逻辑分析仪检查S0-S3引脚的逻辑电平，确保它们正确地代表了所需的二进制地址。

• 确保在切换地址后有足够的建立时间。

• 如果这些引脚是浮空的，可能会导致不确定的状态和随机的通道选择，应连接到微控制器输出或通过上拉/下拉电阻固定。

• 原因：S0-S3引脚未正确连接，浮空，或被错误地驱动。

• 排查：

4. 芯片损坏：

• 原因：过压、过流、静电放电（ESD）或温度过高可能导致芯片内部损坏。

• 排查：更换一个新芯片进行测试。在更换前，检查外部电路是否存在导致损坏的潜在问题。

8.2 模拟信号失真或衰减

现象：

• 通过74HC4067的模拟信号幅度减小。

• 模拟信号波形发生畸变。

• 噪声明显增加。

可能原因与排查方法：

1. 导通电阻（RON）影响：

• 检查信号路径中的电流大小。如果电流较大，考虑使用具有更低RON的模拟开关，或在74HC4067之后使用缓冲器（如运放）来隔离负载。

• 对于高精度测量，可能需要对RON引起的电压降进行软件校准。

• 原因：当有电流通过导通的通道时，RON会产生电压降（V_drop=ItimesR_ON），导致信号衰减。对于高阻抗负载或输入阻抗较低的ADC，RON的影响会更明显。

• 排查：

2. 信号范围超出工作电压：

• 原因：输入模拟信号的电压范围超出了VCC和GND之间的范围。

• 排查：使用示波器测量输入模拟信号的峰峰值和直流偏置。确保信号完全落在0V到VCC之间。如果超出，需要进行信号调理（如分压、电平偏移或使用双电源运放）。

3. 带宽限制：

• 检查信号的频率成分。如果信号频率较高，可能需要选择带宽更高的模拟开关，或优化PCB布局以减少寄生电容。

• 减小负载电容。

• 原因：对于高频模拟信号，74HC4067的寄生电容和RON会形成RC滤波器，导致高频衰减。

• 排查：

4. 噪声耦合与串扰：

• 确保良好的电源去耦。

• 检查PCB布局，确保模拟信号走线远离数字噪声源。

• 如果串扰严重，考虑增加地线隔离，或使用具有更好隔离性能的模拟开关。

• 在输入端增加RC低通滤波器，以滤除高频噪声。

• 原因：电源噪声、数字控制信号噪声、相邻通道之间的串扰。

• 排查：

5. 负载效应：

• 原因：连接到COM或Yn引脚的负载阻抗过低，导致电流过大，或对信号源造成过大负担。

• 排查：确保负载阻抗符合数据手册建议。必要时，在COM引脚后增加一个电压跟随器（缓冲器）来驱动低阻抗负载。

8.3 功耗过高

现象：

• 芯片发热明显。

• 电池供电系统续航时间短。

可能原因与排查方法：

1. 动态功耗过大：

• 降低切换频率，如果可能的话。

• 仅在需要时才切换通道。

• 在不需要工作时，利用EN引脚将芯片置于禁用状态。

• 原因：频繁地切换通道，尤其是在高电源电压下。

• 排查：

2. 输入引脚浮空：

• 原因：数字控制引脚（S0-S3, EN）如果浮空，可能会在逻辑阈值附近波动，导致芯片内部逻辑频繁切换，从而显著增加动态功耗。

• 排查：确保所有数字输入引脚都有确定的逻辑电平（通过微控制器驱动或上拉/下拉电阻）。

3. 外部泄漏路径：

• 原因：PCB板上有污垢、潮湿或设计不良，导致VCC和GND之间或信号线之间存在泄漏路径。

• 排查：清洁PCB板。检查PCB设计，确保有足够的绝缘间距。

4. 芯片损坏：

• 原因：内部短路。

• 排查：测量芯片静态电流，与数据手册比较。如果显著超出，可能芯片已损坏。

8.4 无法识别数字输入电平

现象：

• S0-S3或EN引脚的逻辑输入无法被正确识别。

可能原因与排查方法：

1. 逻辑电平不匹配：

• 原因：驱动74HC4067的微控制器或其他逻辑芯片的输出电平不符合74HC4067的输入高/低电平阈值。例如，用3.3V的微控制器直接驱动工作在5V的74HC4067，其高电平可能不足以被识别为逻辑高。

• 排查：查阅数据手册，确认74HC4067在当前VCC下的数字输入阈值。如果存在不兼容，考虑使用电平转换器或调整电源电压。

2. 驱动能力不足：

• 原因：驱动引脚的源电流或灌电流能力不足，导致逻辑电平不稳定。

• 排查：确保驱动源的输出能力足够。

3. 引脚浮空：

• 原因：同前述，引脚浮空导致不确定的逻辑状态。

• 排查：为所有数字输入引脚提供确定的逻辑电平。

8.5 意外的通道切换

现象：

• 没有改变S0-S3地址，但选中的通道发生变化。

可能原因与排查方法：

1. 数字输入引脚（S0-S3, EN）噪声或干扰：

• 加强电源去耦。

• 优化PCB布局，隔离敏感的数字控制线。

• 在数字输入引脚上添加小电容（几十到几百pF）进行滤波（但注意不要影响切换速度）。

• 确保微控制器的电源和接地稳定。

• 原因：电源噪声、地弹、EMI/RFI干扰等导致数字输入引脚的逻辑电平瞬时跳变。

• 排查：

2. 软件错误：

• 原因：微控制器程序意外地改变了S0-S3或EN引脚的状态。

• 排查：仔细检查微控制器的固件代码，特别是与这些GPIO引脚相关的部分，看是否存在逻辑错误或中断冲突。

3. 芯片内部逻辑故障：

• 原因：极端情况下的芯片损坏。

• 排查：更换芯片。

在进行故障排除时，示波器和万用表是最有用的工具。首先检查电源和地连接，然后是数字控制信号，最后是模拟信号路径。分步排查，逐一排除可能的原因，通常能找到问题的症结所在。

第九章：74HC4067的进阶应用与未来展望

9.1 多级复用/解复用

虽然单个74HC4067提供16个通道，但在某些应用中，可能需要选择更多的通道，例如64个、256个甚至更多。这时，可以通过**级联（Cascading）**多个74HC4067来实现。

实现方式：

• 多路复用器级联：例如，要实现64选1，可以使用4个74HC4067作为第一级，每个74HC4067选择其内部的16个通道中的一个，并将选中的信号输出到其COM引脚。然后，将这4个74HC4067的COM引脚连接到第五个74HC4067的Y0-Y3（作为第二级）。通过控制第一级的4个74HC4067的使能引脚（EN）和第二级的74HC4067的地址引脚，可以实现对64个通道的任意选择。这需要更多的地址线和复杂的控制逻辑，但能极大扩展通道数量。

• 解复用器级联：类似地，通过级联多个74HC4067，可以将一个输入信号分发到更多的输出通道。

优点：

• 扩展通道数量：克服单个芯片的通道限制。

• 模块化设计：可以根据需求灵活扩展。

注意事项：

• 信号衰减与延迟：每增加一级多路复用器，都会引入额外的导通电阻、寄生电容和开关延迟，这可能对信号的完整性（特别是高频模拟信号）和系统响应速度产生影响。

• 控制复杂度：所需的地址线数量会增加，控制逻辑也变得更复杂。

• 串扰累积：多级级联可能增加串扰的累积风险。

9.2 与微控制器的紧密集成

现代嵌入式系统大多以微控制器（MCU）为核心。74HC4067与MCU的结合是其最常见的应用模式。

编程接口：通常，通过MCU的通用输入/输出（GPIO）引脚来控制74HC4067的S0-S3和EN引脚。编程时，可以通过直接操作寄存器或使用MCU库函数来设置这些GPIO引脚的输出状态，从而选择通道。

代码示例（C语言伪代码）：

C

// 假设S0-S3连接到MCU的PORTB的低4位，EN连接到PORTA的某个引脚#define MUX_PORT_ADDRESS GPIOB#define MUX_EN_PIN
     GPIOA_PIN_X// 初始化GPIOvoid MUX_Init() {    // 配置MUX_PORT_ADDRESS为输出
    // 配置MUX_EN_PIN为输出
    // 设置EN为低电平（使能）
    GPIO_WritePin(MUX_EN_PIN, LOW);
}// 选择通道函数void MUX_SelectChannel(uint8_t channel) {    // 检查通道号是否有效 (0-15)
    if (channel > 15) return;    // 设置S0-S3引脚 (将通道号直接写入PORTB的低4位)
    GPIO_WritePort(MUX_PORT_ADDRESS, (MUX_PORT_ADDRESS & 0xF0) | (channel & 0x0F));

    // 等待建立时间 (例如，对于ADC读取)
    delay_us(200); // 假设需要200微秒

    // 此时，可以通过COM引脚读取或写入数据}// 示例用法void main() {
    MUX_Init();    // 读取通道5的ADC值
    MUX_SelectChannel(5);    uint16_t adc_val_ch5 = ADC_Read();    // 将PWM信号输出到通道12
    MUX_SelectChannel(12);
    PWM_Output(255); // 输出最大PWM值}

9.3 自动化测试与数据记录

在自动化测试设备（ATE）和数据记录仪中，74HC4067可以作为核心组件，实现对多个测试点或传感器数据的快速、自动化采集。

应用：

• 多点温度监测：使用多个热电偶或RTD传感器，通过74HC4067分时连接到高精度ADC，实现多点温度的实时监测和记录。

• 电路板功能测试：在生产测试中，通过74HC4067连接到PCB上的多个测试点，快速检测电路的电压、电流或信号状态。

• 环境监测站：集成多种传感器（风速、风向、雨量、气压等），通过74HC4067将它们的输出路由到数据采集模块。

9.4 嵌入式音频/视频切换

虽然高性能音频/视频切换通常需要专用的模拟开关或交叉点开关，但对于低成本、低带宽的嵌入式应用，74HC4067也可以发挥作用。

应用：

• 简单的音频源选择：例如，选择MP3播放器、收音机或麦克风的音频输出到扬声器。

• 低分辨率视频信号切换：如在车载娱乐系统中切换倒车摄像头或DVD播放器的视频源。

注意事项：

• 对于高保真音频或高分辨率视频，74HC4067的带宽、导通电阻平坦性、串扰和失真可能无法满足要求。需要更专业的模拟开关或放大器。

9.5 未来展望

尽管74HC4067是一款经典的通用IC，但其基本功能在未来仍将持续发挥作用。随着技术的发展，类似的多路复用器可能会在以下方面得到进一步提升：

• 更低的导通电阻和更高的平坦性：以适应更精确的模拟信号处理。

• 更低的泄漏电流：对于超低功耗和高阻抗传感器应用至关重要。

• 更宽的带宽：以支持更高的信号频率，如GHz级别的RF信号切换（尽管这可能需要专门的射频多路复用器）。

• 集成更多智能功能：例如，内置ESD保护、过压保护、故障检测、甚至内置的ADC或DAC功能，从而减少外部元件数量和设计复杂性。

• 更小的封装尺寸：以满足便携式和空间受限设备的需求。

• 更低的电源电压操作：以适应新兴的超低功耗IoT设备和下一代处理器。

总的来说，74HC4067以其卓越的性价比和通用性，在电子设计领域占据了一席之地。无论是在教育、业余项目还是工业产品中，它都是一个值得信赖的选择。理解和掌握它的工作原理与应用技巧，将极大地拓宽电子设计工程师的思路和能力。

参考文献与进一步阅读

1. 74HC4067数据手册：来自NXP、Texas Instruments (TI)、STMicroelectronics、ON Semiconductor等各大半导体制造商的官方数据手册。这是获取最准确、最新电气参数和应用信息的第一手资料。

• (通常可直接搜索 "74HC4067 datasheet" 获取)

2. CMOS数字集成电路设计：关于CMOS逻辑门和模拟开关基本原理的教材。

3. 模拟电路设计：关于信号完整性、噪声抑制、运放应用等方面的书籍。

4. 微控制器编程指南：关于GPIO控制、ADC使用等方面的文档。

5. 在线电子社区与论坛：如EEVblog论坛、Stack Exchange的Electronics Stack Exchange等，可以找到大量关于74HC4067的使用经验、问题讨论和应用案例。
