78L05线性稳压器详解

78L05是一款广受欢迎的固定正电压线性稳压器，属于78xx系列中的一员。它以其卓越的稳定性、简单易用性和低成本，在各种电子电路中扮演着至关重要的角色。从最简单的爱好者项目到复杂的工业应用，78L05的身影无处不在，为众多电子元件提供稳定可靠的5伏直流电源。理解其详细参数、工作原理、应用场景以及设计考量，对于任何电子工程师或爱好者而言都至关重要。

1. 78L05概述与重要性

在当今高度依赖电子设备的时代，稳定的电源是确保设备正常运行的基石。电压波动、纹波和噪声都可能对敏感的电子元件造成损害，甚至导致系统故障。线性稳压器的主要功能就是将一个不稳定的输入电压转换为一个高度稳定的输出电压，并有效抑制输入端的各种干扰。78L05作为其中的佼佼者，以其固定的5V输出和便捷的三端封装，成为了无数电路设计的首选。

78L05的“78”表示其输出为正电压，“L”代表其较低的输出电流能力（通常为100mA），“05”则明确指出其标称输出电压为5伏特。虽然其输出电流能力相对较小，但这使得它在低功耗应用中具有显著优势，例如为微控制器、传感器、低功耗逻辑电路等提供电源。它的易用性体现在只需很少的外部元件即可构成一个完整的稳压电路，通常只需要输入和输出各一个旁路电容即可，这大大简化了电路设计并降低了成本。

2. 78L05核心工作原理

78L05的内部结构虽然紧凑，但其工作原理涉及多个关键部分协同作用，以实现精确的电压调节。其核心是一个误差放大器、一个电压基准源、一个串联调整管（通常是达林顿对或功率晶体管）和一个过载保护电路。

2.1. 电压基准源

电压基准源是稳压器“精确”的保证。在78L05内部，通常采用带隙基准源（Bandgap Reference）。这种基准源利用半导体PN结正向压降的负温度系数特性和晶体管集电极电流的温度依赖性，巧妙地设计出一个对温度变化不敏感的电压。这意味着无论环境温度如何变化，基准电压都能保持相对恒定。例如，一个典型的带隙基准可以产生一个约1.2V的稳定电压，这个电压是整个稳压电路的“标准尺”。后续的输出电压就是通过这个基准电压经过精密分压网络和误差放大器比较后得到的。基准电压的精度直接决定了稳压器的输出电压精度。

2.2. 误差放大器

误差放大器是稳压器的“大脑”，负责检测和修正输出电压的偏差。它通常是一个差分放大器，其两个输入端分别连接到内部的电压基准源和从稳压器输出端反馈回来的采样电压。从输出端采样的电压通常是通过一个精密电阻分压器得到的，这个分压器将5V的输出电压按一定比例缩小，使其与内部基准电压相匹配。

误差放大器的作用是比较这两个电压。如果输出电压因为负载变化（例如，连接了一个需要更多电流的器件）或输入电压波动（例如，电池电压下降）而发生变化，导致采样电压偏离了理想值，误差放大器就会检测到这种偏差。它会产生一个误差信号，这个信号的大小和方向取决于输出电压偏离基准电压的程度和方向。

例如，如果输出电压下降，采样电压也会随之下降。误差放大器会发现采样电压低于基准电压，并产生一个信号，指示串联调整管“打开”得更多，从而允许更多的电流流向负载，使输出电压回升到5V。反之，如果输出电压上升，误差放大器会指示串联调整管“关闭”得更多，限制电流，使输出电压下降。

2.3. 串联调整管

串联调整管是稳压器的“执行机构”，它直接串联在输入和输出之间，控制流向负载的电流。在78L05中，这通常是一个NPN型功率晶体管或达林顿晶体管对。误差放大器产生的误差信号被送往串联调整管的基极（或栅极，如果是MOSFET）。通过调节基极电流，误差放大器可以精确控制串联调整管的导通程度。

当误差放大器指示输出电压下降时，它会增加串联调整管基极的电流，使晶体管更深地导通，从而降低其集电极-发射极之间的等效电阻，允许更多的电流通过，使输出电压升高。反之，当输出电压上升时，误差放大器会减小基极电流，使晶体管导通程度降低，增加其等效电阻，从而限制电流，使输出电压下降。

这个过程是一个负反馈回路。通过这种负反馈机制，78L05能够动态地调整串联调整管的导通程度，以确保即使在输入电压或负载条件发生变化时，输出电压也能保持在预设的5V水平。

2.4. 过流与热关断保护

为了保护稳压器本身以及所连接的负载，78L05内置了完善的保护电路。

• 过流保护（Current Limiting）：当负载电流超过稳压器的最大额定输出电流（通常为100mA）时，过流保护电路会启动。它通过一个电流检测电阻（或晶体管）监测流经串联调整管的电流。一旦电流达到预设的限值，保护电路就会减少串联调整管的基极电流，使其导通程度降低，从而限制输出电流，防止因过载而损坏稳压器或外部元件。这种保护通常是“折回式”（Foldback）或“恒流式”（Constant Current）限流，旨在限制短路电流。

• 热关断保护（Thermal Shutdown）：线性稳压器在工作时会产生热量，尤其是当输入电压与输出电压之间压差较大且输出电流较高时，串联调整管上的功耗会显著增加。如果内部温度达到危险阈值（例如，150°C至175°C），热关断保护电路会激活，自动关闭稳压器的输出。这可以有效防止芯片因过热而永久性损坏。当温度降至安全水平后，稳压器通常会自动恢复工作。

这些保护机制大大增强了78L05的鲁棒性和可靠性，使其能够在各种恶劣条件下安全运行。

3. 78L05详细参数解析

要充分利用78L05并确保其在特定应用中正常工作，深入理解其各项参数至关重要。这些参数通常可以在数据手册中找到，对于正确设计和排除故障非常有用。

3.1. 输出电压 (Output Voltage, Vout)

• 标称值: 5V。这是78L05设计的核心目标。

• 精度: 典型的78L05系列会有不同的精度等级。例如，一些型号在室温下可能提供$pm2pm5pm$2%精度）。精度受多种因素影响，包括内部基准源的精度、分压电阻的容差以及温度变化。

• 温度漂移: 随着环境温度的变化，输出电压可能会略微漂移。数据手册通常会给出$V_{out}$随温度变化的典型曲线或最大变化范围。

3.2. 输入电压范围 (Input Voltage Range, Vin)

• 最小输入电压 (Vin(min)): 这是稳压器能保持稳定输出的最低输入电压。对于78L05，通常需要输入电压至少比输出电压高2V到3V，即压差（Dropout Voltage）。因此，如果输出是5V，输入通常需要至少7V到8V。低于此值，稳压器可能无法正常工作，输出电压会跟随输入电压下降，失去稳压能力。

• 最大输入电压 (Vin(max)): 这是稳压器可以承受的最高输入电压，超过此值可能会损坏器件。对于78L05，通常在18V到30V之间，具体取决于制造商和型号。过高的输入电压会增加稳压器内部的功耗，导致过热，即使在输出电流不高的情况下也可能触发热关断。

3.3. 压差 (Dropout Voltage, Vdropout)

压差是稳压器正常工作所需的最小输入-输出电压差。它是线性稳压器的一个重要限制。对于标准78L05，在100mA电流下，压差通常在1.7V至2.5V之间。这意味着如果需要5V输出，则输入电压至少应为5V+Vdropout。低压差（LDO）稳压器则具有更低的压差，这使得它们在电池供电等压差受限的应用中更具优势。然而，78L05并非LDO，其压差相对较大。

3.4. 输出电流 (Output Current, Iout)

• 最大连续输出电流: 对于78L05，标准额定值为100mA。这意味着它可以持续提供高达100毫安的电流给负载。超过此电流可能会触发过流保护，导致输出电压下降，或者在没有充分散热的情况下，导致芯片过热。

• 峰值输出电流: 某些情况下，78L05可能能承受短时间的峰值电流，但通常不建议长期超过额定连续电流。

3.5. 功耗 (Power Dissipation, PD)

功耗是衡量稳压器在工作中产生热量多少的关键参数。它主要由输入电压、输出电压和输出电流决定。

PD=(Vin−Vout)×Iout

例如，如果Vin = 12V，Vout = 5V，Iout = 50mA，则PD=(12V−5V)×0.05A=7V×0.05A=0.35W。

尽管78L05通常用于低功耗应用，但即使是0.35W的功耗也可能导致芯片温度升高。芯片的最高允许结温（Junction Temperature）通常在125°C到150°C之间。

3.6. 热阻 (Thermal Resistance, RθJA / RθJC)

热阻表示器件散热能力的强弱。

• 结到环境热阻 (RθJA): 衡量芯片内部结（PN结）到周围环境的传热能力。单位是°C/W。这个值越高，散热能力越差。对于78L05常用的TO-92封装，其$R_{ heta JA}$通常在200°C/W左右，这意味着每消耗1W功率，结温会升高200°C。这是一个非常大的值，因此在没有外部散热器的情况下，TO-92封装的78L05能处理的功耗非常有限。

• 结到壳热阻 (RθJC): 衡量芯片内部结到封装外壳的传热能力。对于小封装器件，这个参数的意义不如$R_{ heta JA}$重要，因为大部分热量直接通过引脚和空气散发。

为了确保结温不超过最大允许值，需要进行功耗计算和散热设计。当PD较大时，可能需要更大的封装（如TO-220）或外部散热器。

TJ=TA+PD×RθJA

其中，TJ是结温，TA是环境温度。

3.7. 纹波抑制比 (Ripple Rejection Ratio, RR)

纹波抑制比是衡量稳压器抑制输入电压纹波的能力的参数，通常以分贝（dB）表示。它表示输入纹波电压与输出纹波电压之比。

RR=20log10(Vripple,in/Vripple,out)

对于78L05，在特定频率（例如120Hz或1kHz）下，纹波抑制比通常可以达到40dB到60dB。这意味着如果输入有1V的纹波，而稳压器具有60dB的纹波抑制比，那么输出纹波将只有1mV。较高的纹波抑制比对于为敏感模拟电路或数字电路供电非常重要，可以减少电源噪声对信号的影响。

3.8. 负载调整率 (Load Regulation)

负载调整率衡量当输出电流在零到最大额定电流之间变化时，输出电压的变化量。它通常以毫伏（mV）或输出电压百分比表示。

LoadRegulation=(Vout@minload−Vout@maxload) 或 (Vout@minload−Vout@maxload)/Vout(nominal)×100%

理想情况下，负载调整率为0，这意味着无论负载电流如何变化，输出电压都保持不变。78L05的负载调整率通常在几十毫伏到一百毫伏左右，这表明其在负载变化时能保持相对稳定的输出。

3.9. 线性调整率 (Line Regulation)

线性调整率衡量当输入电压在指定范围内变化时，输出电压的变化量。它也通常以毫伏（mV）或输出电压百分比表示。

LineRegulation=(Vout@minVin−Vout@maxVin) 或 (Vout@minVin−Vout@maxVin)/Vout(nominal)×100%

理想情况下，线性调整率为0。78L05的线性调整率通常在几毫伏到几十毫伏之间，这表明其对输入电压的波动具有良好的抑制能力。

3.10. 静态电流 (Quiescent Current, IQ)

静态电流是稳压器在没有负载（即输出电流为零）时，其内部电路自身消耗的电流。这个电流通常很小，对于78L05，典型值可能在2mA到5mA之间。尽管数值不大，但在电池供电等低功耗应用中，这个参数仍然很重要，因为它会影响电池寿命。

3.11. 短路电流 (Short-Circuit Current)

当输出端意外短路到地时，稳压器内置的过流保护电路会限制流出的电流。这个被限制的电流就是短路电流。对于78L05，短路电流通常被限制在100mA到200mA之间，以防止在短路情况下损坏器件或电源。

3.12. 噪声电压 (Noise Voltage)

稳压器在输出端会产生少量随机的电压波动，即噪声。这通常在数据手册中以Vn或噪声谱密度（Noise Spectral Density）的形式给出，单位为$mu V_{RMS}（微伏有效值）或nV/sqrt{Hz}$。对于为敏感模拟电路供电的应用，低噪声是一个重要的指标。78L05的噪声水平在大多数数字和混合信号应用中是可接受的。

4. 78L05典型应用与电路设计

78L05的简单性使其成为各种电路的理想选择。最基本的应用只需要两个外部电容。

4.1. 基本稳压电路

最简单的78L05稳压电路包括：

• 输入电容 (Cin): 通常为0.1$mu F到1mu F的陶瓷电容或10mu F到100mu F$的电解电容。它应放置在78L05的输入引脚附近，尽可能靠近。其主要作用是：

• 旁路高频噪声: 吸收电源线上的高频噪声和尖峰，防止它们进入稳压器并影响其性能。

• 滤除纹波: 平滑输入端的较大纹波，尤其是在整流器输出之后。

• 提供瞬态电流: 当负载突然增加时，输入电容可以提供瞬时电流，防止输入电压骤降，从而帮助稳压器快速响应。

• 输出电容 (Cout): 通常为0.1$mu F到1mu F的陶瓷电容或10mu F到100mu F$的电解电容。它也应放置在78L05的输出引脚附近。其主要作用是：

• 提高稳定性: 改善稳压器的瞬态响应，防止自激振荡，特别是在负载电流突然变化时。

• 降低输出纹波和噪声: 进一步滤除稳压器自身产生的高频噪声，使输出电压更平滑。

• 提供瞬态电流: 类似输入电容，当负载突然需要大电流时，输出电容可以提供快速的能量补充。

电容选择提示: 陶瓷电容（如MLCC）具有低ESR（等效串联电阻）和良好的高频特性，适合旁路高频噪声。电解电容具有更大的容值，适合滤除低频纹波和提供大电流储备。通常会并联使用这两种电容，例如，一个100$mu F电解电容和一个0.1mu F$陶瓷电容。

4.2. 拓展应用场景

尽管78L05通常用于低功耗，但其应用范围非常广泛：

• 微控制器供电: 为Arduino、PIC、AVR等微控制器提供稳定的5V电源，确保其精确运行。

• 传感器供电: 为各种数字或模拟传感器提供参考电压，例如温度传感器、光传感器、霍尔效应传感器等。

• 低功耗逻辑电路: 为TTL或CMOS逻辑芯片提供电源。

• 小型电机驱动: 为小型直流电机或继电器线圈提供有限电流的电源。

• USB供电转换: 将USB 5V电源转换为更稳定的5V，或从更高的电压源（如12V）降压到5V，为USB设备供电。

• 电源模块: 作为固定5V电源模块的核心元件，用于各种原型开发和小型项目。

• 电池充电器: 在某些简单应用中，可以作为固定电压充电器的核心，为低功耗设备充电。

• 工业控制: 在一些低功耗的工业控制板中，为特定模块提供稳定电源。

4.3. 散热考虑

如前所述，功耗是78L05使用的重要考量。TO-92封装的78L05在功耗超过0.1W-0.2W时就可能需要额外的散热措施。

• 增大铜箔面积: 在PCB设计中，可以将78L05的接地引脚连接到较大的铜箔区域，利用铜箔的散热能力。

• 外部散热器: 对于TO-220封装的7805（更高电流版本），通常需要配合散热器使用。对于TO-92封装的78L05，虽然很少使用散热器，但在极端高环境温度或接近最大电流时，也可能需要考虑。

• 选择合适的输入电压: 尽量使输入电压接近最低要求电压，以减小$V_{in} - V_{out}$的压差，从而降低功耗。例如，如果只需要5V输出，输入12V比输入24V的功耗会低很多。

• 选用开关稳压器: 当输入电压高且输出电流较大时，线性稳压器的效率非常低，会产生大量热量。此时，开关稳压器（如降压转换器，Buck Converter）是更好的选择，它们具有更高的效率，但电路更复杂，噪声也可能更大。

5. 78L05的优缺点对比

理解78L05的优缺点有助于在设计中做出明智的选择。

5.1. 优点

• 简单易用: 仅需极少的外部元件，通常是两个旁路电容，即可构成一个完整的稳压电路。这简化了电路设计，减少了PCB空间和元件成本。

• 成本效益高: 78L05系列稳压器由于其普及和成熟的技术，价格非常低廉，适合大规模生产和成本敏感的项目。

• 内置保护: 具有过流保护和热关断保护，增加了电路的鲁棒性和可靠性，有效防止因过载或过热而损坏器件。

• 稳定性好: 固定的电压输出，且具有良好的负载调整率和线性调整率，确保在输入电压和负载电流变化时，输出电压保持稳定。

• 噪声低: 相较于开关稳压器，线性稳压器通常具有更低的输出噪声，这对于敏感的模拟电路尤为重要。

• 瞬态响应好: 内部反馈回路能够快速响应输入电压或负载电流的瞬态变化，保持输出电压的稳定。

• 封装多样: 虽然78L05主要以TO-92封装为主，但78xx系列还有TO-220、SO-8等多种封装，以适应不同功耗和尺寸需求。

5.2. 缺点

• 效率低下: 这是线性稳压器的固有缺点。由于串联调整管以压降的形式消耗多余的电压，因此其效率直接取决于输入电压与输出电压之间的压差。压差越大，效率越低，产生的热量越多。Efficiency=(Vout/Vin)×100%例如，从12V降至5V，效率仅为5V/12V≈41.7%。大部分能量以热量的形式散失。

• 需要足够压差: 必须保证输入电压高于输出电压至少2V至3V的压差，才能正常工作。这限制了其在某些低输入电压或电池供电应用中的使用，因为这些应用可能需要低压差（LDO）稳压器。

• 散热问题: 由于低效率，当输出电流较大或输入-输出压差较大时，会产生大量热量，需要额外的散热措施（如散热器或更大的PCB铜箔），这会增加设计复杂性和成本。对于TO-92封装的78L05，其散热能力尤为有限，限制了其最大输出电流和输入电压。

• 不适合高电流应用: 78L05的最大输出电流仅为100mA。对于需要数百毫安或更高电流的应用，需要使用更高电流的线性稳压器（如7805）或开关稳压器。

• 仅降压: 线性稳压器只能实现降压转换（Buck），不能升压（Boost）或反转电压（Inverting）。如果需要其他电压转换方式，必须选择其他拓扑结构的电源管理IC。

6. 78L05与7805的区别及选择

78L05和7805都属于78xx系列，并提供5V的固定输出电压，但它们之间存在关键的区别，主要体现在最大输出电流和封装上。

• 78L05:

• 最大输出电流: 100mA（低功耗版本）。

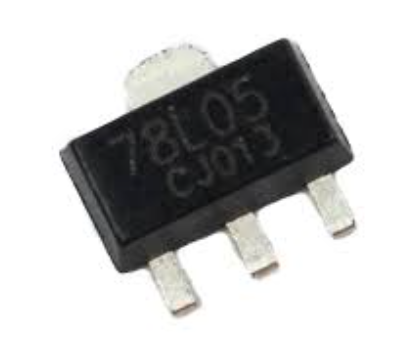

• 典型封装: TO-92，小巧紧凑，适合空间受限和低功耗应用。有时也有SO-8或SOT-89等SMD封装。

• 功耗: 适合低功耗场景，通常不需要额外的散热器。

• 应用: 微控制器、低功耗传感器、小型逻辑电路等。

• 7805:

• 最大输出电流: 1A（标准版本），有些型号可达1.5A。

• 典型封装: TO-220，尺寸较大，带有金属背板，便于安装散热器。

• 功耗: 由于可以输出更大的电流，其功耗可能显著增加，因此通常需要配合散热器使用。

• 应用: 驱动中等功率的负载，如一些LED灯串、小型继电器阵列、或为更大规模的数字电路板供电。

选择建议:

• **如果您的应用只需要几十毫安的电流，且对空间有严格要求，那么78L05是理想的选择。**它的尺寸小巧，成本低廉，且无需复杂的散热设计。

• 如果您的应用需要几百毫安到1安培的电流，或者输入电压与输出电压之间压差较大，导致78L05的功耗过高，那么7805（配合散热器）是更合适的选择。

• 如果电流需求非常大（超过1-1.5A），或者对效率有极高要求（尤其是在电池供电系统中），则应考虑使用开关稳压器，如降压DC-DC转换器，它们虽然电路更复杂，但效率远高于线性稳压器，可以显著减少热量产生。

7. 结语

78L05作为一款经典的固定正电压线性稳压器，以其简单、可靠和经济的特性，在电子设计领域占据着不可替代的地位。深入理解其工作原理、各项详细参数以及正确的设计考量，是成功应用它的关键。尽管面对新兴的低压差稳压器（LDO）和高效开关稳压器的竞争，78L05凭借其固有的优势，在许多对电流需求不高、对噪声敏感且对成本有严格限制的应用中，依然是工程师们优先考虑的选择。掌握它的特性，将有助于您在各种电子项目中构建稳定可靠的电源方案。
