7805稳压器：核心功能与引脚详解

7805是一款极其常见的线性稳压器，属于78xx系列固定正电压稳压器家族中的一员。它能够将不稳定的直流输入电压转换为稳定的+5V直流输出电压，广泛应用于各种电子电路中，为数字逻辑电路、微控制器、传感器等提供可靠的电源。它的普及得益于其简单易用、成本低廉以及出色的稳压性能。

1. 7805稳压器简介

在现代电子设备中，一个稳定、纯净的电源是确保电路正常工作的基石。电源的波动、噪声或者电压不匹配都可能导致电路故障、性能下降甚至永久性损坏。为了解决这些问题，稳压器应运而生。7805作为其中的佼佼者，扮演着至关重要的角色。它的主要任务是接收一个可能高于5V、且存在一定波动范围的直流输入电压，然后通过内部的稳压电路，输出一个精确且稳定的5V直流电压。这种稳定输出对于对电压敏感的数字IC（集成电路）尤其重要，例如TTL（晶体管-晶体管逻辑）逻辑芯片通常需要精确的5V供电。

7805内部集成了复杂的电路，包括误差放大器、基准电压源、功率晶体管以及各种保护电路，如过热保护和短路电流限制。这些内部结构协同工作，使得7805能够在宽泛的输入电压范围内，即使负载电流发生变化，也能保持输出电压的稳定。它的封装通常采用TO-220，这是一种便于散热的封装形式，因为线性稳压器在工作时会通过消耗多余的电压来产生热量。

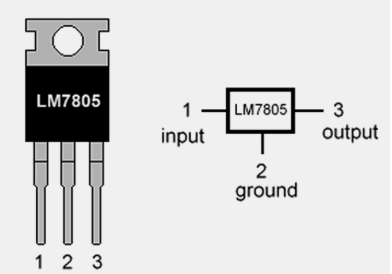

2. 7805引脚图与功能

7805稳压器通常采用TO-220封装，这种封装具有三个引脚，分别为输入、地和输出。理解每个引脚的功能是正确连接和使用7805的关键。

• 引脚排列（TO-220封装）：

• 引脚1：输入 (Input, IN)

• 引脚2：地 (Ground, GND)

• 引脚3：输出 (Output, OUT)

2.1 引脚1：输入 (Input, IN)

功能描述： 引脚1是7805稳压器的电压输入端。它是直流电源连接到稳压器的入口点。这个引脚接收一个未经稳压的直流电压，该电压必须高于7805的标称输出电压5V，并且通常建议至少比输出电压高2V至3V，以确保稳压器有足够的“压差”（dropout voltage）来正常工作。对于7805而言，这意味着输入电压通常应在7V到25V之间，虽然其最大输入电压可达35V（具体数值请参考数据手册）。如果输入电压过低，低于稳压器所需的最小压差，7805将无法提供稳定的5V输出，而是输出一个低于5V的电压，甚至可能根本无法工作。

详细解释： 在实际应用中，连接到输入端的电源通常来自交流适配器整流滤波后的电压，或者是更高电压的电池组。为了提高电路的稳定性并抑制高频噪声，通常会在输入引脚与地之间并联一个电解电容（例如10μF至100μF）。这个电容被称为输入滤波电容，它能够平滑输入电压的纹波，并提供瞬时大电流，从而确保输入电压尽可能稳定，减少对7805内部电路的影响。如果没有这个电容，或者电容容量不足，输入电压的波动可能会直接影响到稳压器的性能，甚至导致输出电压的不稳定。此外，有时还会并联一个小的陶瓷电容（0.1μF或0.01μF），用于滤除高频噪声，进一步净化输入电压。

2.2 引脚2：地 (Ground, GND)

功能描述： 引脚2是7805稳压器的公共参考点，即接地端。它是整个电路的零电位基准，无论是输入电压还是输出电压，都是相对于这个接地引脚进行测量的。它是电源回路的公共回流路径。

详细解释： 地引脚的连接质量对稳压器的性能至关重要。一个低阻抗、噪声小的地连接能够有效降低输出噪声，并提高稳压器的稳定性。在PCB（印制电路板）设计中，地平面通常采用大面积铺铜，以提供良好的散热和低阻抗的地回路。这个引脚与输入电源的负极以及负载电路的负极连接在一起，形成一个完整的电流回路。所有的电流都流经这个公共地线。当7805工作时，多余的能量以热量的形式散发，其中一部分热量会通过TO-220封装的金属背板传导到散热器，而这个金属背板通常与地引脚内部连接，因此散热器也应该与地连接，以确保安全并提供更好的散热效果。良好的接地可以有效减少共模噪声的干扰，确保输出电压的纯净性。

2.3 引脚3：输出 (Output, OUT)

功能描述： 引脚3是7805稳压器的稳压电压输出端。它提供一个稳定的+5V直流电压，该电压经过内部精密调整和滤波，能够满足各种对电源电压要求严格的电子元件的需求。

详细解释： 连接到输出端的负载将从这个引脚获取稳定的5V电源。与输入端类似，为了提高输出电压的稳定性并抑制输出端可能出现的高频噪声和瞬态响应，通常会在输出引脚与地之间并联一个电容，称为输出滤波电容。这个电容通常是电解电容（例如1μF至10μF），用于改善稳压器的瞬态响应，吸收负载电流快速变化时引起的电压波动，并降低输出纹波。此外，也可以并联一个小的陶瓷电容（0.1μF或0.01μF），用于滤除高频噪声。这个电容的选择对于保持输出电压的稳定性和降低纹波至关重要。一个合适的输出电容能够确保即使在负载电流突然变化时，输出电压也能迅速恢复到设定值。7805内部具有短路电流限制功能，当输出端发生短路时，它会限制输出电流，从而保护稳压器本身和负载不受损坏。

3. 7805稳压器的工作原理概述

7805稳压器的工作原理是基于负反馈机制。其内部电路主要由以下几个部分组成：

• 基准电压源： 提供一个精确、稳定的参考电压，这个电压是稳压器输出5V的依据。

• 误差放大器： 比较输出电压的一部分（通过分压电阻反馈）与基准电压。如果输出电压偏离设定值，误差放大器会产生一个误差信号。

• 调整元件（通常是功率晶体管）： 这是一个可变电阻，由误差放大器的信号控制。它串联在输入和输出之间，通过调整其导通程度来控制流向负载的电流，从而维持输出电压的稳定。当输出电压高于设定值时，误差放大器会使调整元件的电阻增大，从而降低输出电压；当输出电压低于设定值时，调整元件的电阻减小，使输出电压升高。

• 保护电路： 包括过热保护和短路电流限制。过热保护会在芯片温度超过安全阈值时自动关断输出，防止芯片损坏。短路电流限制则在输出端发生短路时限制最大输出电流，保护稳压器和负载。

当不稳定的输入电压通过调整元件时，内部电路会不断监测输出电压。如果输出电压因输入电压波动或负载变化而发生偏离，误差放大器会立即调整调整元件的导通状态，使其电阻发生变化，从而动态地调整通过的电流，将输出电压拉回到精确的5V水平。这个过程是连续且快速的，确保了输出电压的稳定性。

4. 7805典型应用电路

7805的典型应用电路非常简单，通常只需要在输入和输出端各连接一个电容即可。

     VIN (+) ----[输入滤波电容C_in]---- (1) IN
                                      |
                                      | (2) GND ---- GND (公共地)
                                      |
                                      |
     VOUT (+) ----[输出滤波电容C_out]---- (3) OUT

• C_in (输入滤波电容)： 通常选择10μF到100μF的电解电容，用于平滑输入电压的纹波，并抑制瞬态电压尖峰。

• C_out (输出滤波电容)： 通常选择1μF到10μF的电解电容，用于改善稳压器的瞬态响应，并降低输出纹波。有时还会并联一个0.1μF或0.01μF的陶瓷电容来滤除高频噪声。

注意事项：

• 输入电压： 必须始终高于输出电压（至少7V），但不能超过最大额定输入电压（通常35V）。过高的输入电压会导致7805内部功耗过大，产生大量热量，甚至损坏。

• 散热： 由于7805是线性稳压器，它会通过消耗多余的电压来产生热量。当输入电压与输出电压之间的压差较大，或输出电流较大时，产生的热量会显著增加。在这种情况下，必须为7805安装合适的散热器，以防止过热保护触发，甚至烧毁芯片。散热片的尺寸选择应根据实际功耗计算。

• 接地： 确保良好的接地连接，地线应尽可能短而粗，以减小接地电阻和噪声。

• 电容： 输入和输出电容的选择应考虑其ESR（等效串联电阻）和频率响应特性。高质量的低ESR电容可以提供更好的性能。

• 最大输出电流： 7805通常可以提供1A的稳定输出电流，某些型号甚至可以达到1.5A。但具体数值应查阅对应型号的数据手册。如果需要更大的电流，可能需要使用更高功率的稳压器或并联多个7805（但并联时需注意均流问题）。

5. 7805的优点与局限性

5.1 优点

• 简单易用： 外部元件少，接线简单，方便设计和调试。

• 成本低廉： 批量生产使得其价格非常低，适合成本敏感型应用。

• 内置保护： 集成过热保护和短路电流限制，增强了电路的可靠性。

• 固定输出电压： 无需外部电阻分压器即可提供稳定的固定电压输出。

• 稳定性好： 具有良好的负载调整率和线性调整率，能够有效抑制输入电压和负载变化对输出的影响。

• 成熟可靠： 经过长时间的市场验证，技术成熟，可靠性高。

5.2 局限性

• 效率低下： 作为线性稳压器，其工作原理是通过将多余的能量转化为热量来稳压。当输入电压与输出电压之间的压差较大时，效率会非常低，大量能量以热量形式散失，导致发热严重，需要较大的散热器。

• 不能降压： 只能实现降压稳压，不能进行升压。

• 不适合高电流应用： 虽然可以提供1A或1.5A的电流，但对于更高电流的应用，其发热问题会变得非常突出，通常需要切换到效率更高的开关稳压器（如DC-DC转换器）。

• 无隔离： 输入和输出之间没有电隔离。

• 较低的动态响应： 相较于开关稳压器，7805在负载快速变化时的动态响应速度稍慢。

6. 总结

7805稳压器以其简单、稳定和经济的特性，在电子设计领域占据着不可替代的地位。理解其引脚功能、工作原理和应用注意事项，对于正确设计和实现稳定的供电电路至关重要。尽管它存在效率不高的局限性，但在许多低功耗、对成本敏感且对发热量不太严苛的应用中，7805仍然是工程师们的首选。掌握7805的应用，是每一个电子爱好者和工程师入门稳压电源设计的必修课。
