8脚MAX232引脚功能详解

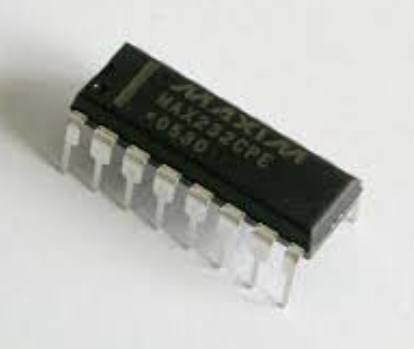

MAX232是一款经典的RS-232接口芯片，广泛应用于将TTL/CMOS电平转换为RS-232电平，以及将RS-232电平转换回TTL/CMOS电平，从而实现微控制器（如单片机）与PC机或其他RS-232设备的通信。它通过内部电荷泵实现电压转换，因此只需要单5V电源供电，极大地方便了使用。对于8脚MAX232，通常指的是MAX232CPE或类似的小封装版本，其引脚数量较少，但在功能上与更常见的16脚版本（如MAX232N）基本一致，只是省略了一些不常用的路数。以下将详细介绍8脚MAX232的各个引脚功能。

引脚1：VCC

VCC引脚是MAX232的电源输入端。对于大多数MAX232系列芯片，尤其是常用的版本，VCC通常连接到+5V直流电源。这个引脚为芯片的内部电路，包括电荷泵、驱动器和接收器等，提供工作电压。稳定的5V电源对MAX232的正常工作至关重要。电源的波动或不足可能导致RS-232信号的错误转换或通信不稳定。在实际应用中，通常会在VCC引脚附近并联一个0.1uF的去耦电容，以滤除电源线上的高频噪声，确保电源的纯净度，从而提高芯片工作的稳定性。这个电容应尽可能靠近VCC引脚放置，以获得最佳的去耦效果。

引脚2：C1+

C1+引脚是内部电荷泵的第一个电容连接端。MAX232内部集成了一个巧妙的电荷泵电路，用于产生正负高压（通常为+10V和-10V左右），这些电压是RS-232标准所必需的。RS-232标准规定逻辑“0”为+3V到+15V，逻辑“1”为-3V到-15V。电荷泵通过对外部电容进行充放电来实现电压的提升和极性转换。C1+与外部电容C1（通常为0.1uF到1uF的电解电容或陶瓷电容）的一端相连，另一端通常连接到地或另一个电荷泵引脚，具体连接方式取决于MAX232的内部设计。这个电容是电荷泵正常工作的关键组成部分，其容量和质量会影响生成电压的稳定性和纹波。

引脚3：C1-

C1-引脚与C1+引脚配合使用，是内部电荷泵的第一个电容的另一个连接端。它与C1+和外部电容C1共同构成电荷泵电路的一部分，通过特定的时序控制电容的充放电过程，从而产生所需的正负电压。C1-引脚通常连接到外部电容C1的另一端。这两个引脚与外部电容C1一起，负责产生正电压（约+10V）。电荷泵的工作原理是通过内部振荡器和开关阵列，交替地将电荷从电源引脚传递到电容，再从电容传递到输出驱动器，从而实现电压的提升。

引脚4：C2+

C2+引脚是内部电荷泵的第二个电容连接端。与C1+/C1-类似，C2+与外部电容C2（通常也是0.1uF到1uF的电容）的一端相连。这个电容是电荷泵产生负电压（约-10V）的关键部分。RS-232标准要求双极性电压，即既有正电压也有负电压，而电荷泵正是通过C1和C2这两个电容的协同工作来同时生成这两种电压。C2+引脚与外部电容C2共同参与负电压的生成过程。

引脚5：C2-

C2-引脚与C2+引脚配合使用，是内部电荷泵的第二个电容的另一个连接端。它与C2+和外部电容C2共同构成电荷泵电路的另一部分，负责生成负电压。C2-引脚通常连接到外部电容C2的另一端。这四个电荷泵相关的引脚（C1+, C1-, C2+, C2-）必须正确连接外部电容，并且电容的容量应符合数据手册的推荐值，通常为0.1uF到1uF。错误的电容连接或不合适的容量都可能导致MAX232无法正常工作，RS-232信号无法正确转换。

引脚6：T1IN

T1IN引脚是MAX232的TTL/CMOS电平输入端，连接到微控制器或其他数字逻辑电路的TXD（发送数据）引脚。T1IN接收的是标准的TTL/CMOS逻辑电平信号（例如，0V代表逻辑“0”，5V代表逻辑“1”）。MAX232内部的驱动器会将T1IN接收到的TTL/CMOS电平信号转换为符合RS-232标准的电压电平（即，将逻辑“0”转换为正电压，将逻辑“1”转换为负电压），然后通过T1OUT引脚输出。这个转换过程确保了微控制器发出的数据能够被RS-232设备正确识别。

引脚7：R1OUT

R1OUT引脚是MAX232的TTL/CMOS电平输出端，连接到微控制器或其他数字逻辑电路的RXD（接收数据）引脚。R1OUT输出的是标准的TTL/CMOS逻辑电平信号。MAX232内部的接收器负责将R1IN引脚接收到的RS-232电平信号（例如，正电压代表逻辑“0”，负电压代表逻辑“1”）转换回TTL/CMOS电平。转换后的TTL/CMOS电平信号通过R1OUT引脚输出，以便微控制器能够正确读取RS-232设备发送的数据。R1OUT引脚通常会直接连接到单片机的RXD引脚，或者经过其他逻辑门进行处理。

引脚8：GND

GND引脚是MAX232的接地端。这个引脚必须连接到电路的公共地。它是芯片所有内部电路的参考电位。所有信号电压都相对于GND进行测量。确保GND引脚与系统地线连接良好，对于芯片的稳定工作和信号的准确传输至关重要。一个干净、稳定的地线可以有效降低噪声干扰，提高数据通信的可靠性。在电路板布局时，应确保GND引脚有足够的接地面积，并尽量避免长而细的接地走线，以减少地线阻抗带来的压降和噪声。

总结与应用考量

8脚MAX232虽然引脚数量少，但它集成了RS-232通信所需的核心功能：电平转换。其内部电荷泵设计是其实现单电源供电的关键。在实际应用中，除了正确连接以上8个引脚外，还需要注意以下几点：

• 外部电容的选择： 电荷泵所需的外部电容（C1和C2）的容量通常在0.1uF到1uF之间。建议查阅具体型号MAX232的数据手册，以获取精确的推荐值和电容类型（通常建议使用陶瓷电容或电解电容）。这些电容的ESR（等效串联电阻）和ESL（等效串联电感）也会影响电荷泵的性能，选择低ESR/ESL的电容有助于提高电压的稳定性。

• 电源去耦： 在VCC引脚附近放置一个0.1uF的去耦电容是标准的良好工程实践，它有助于滤除电源噪声，确保芯片工作的稳定性。这个电容应尽可能靠近VCC引脚放置。

• 信号完整性： 在PCB布局时，应尽量缩短RS-232信号线和TTL/CMOS信号线的长度，并避免与其他高频信号线并行走线，以减少串扰和电磁干扰。适当的阻抗匹配和接地处理也有助于提高信号完整性。

• 静电防护： RS-232接口经常暴露在外部环境中，因此需要考虑静电放电（ESD）防护。可以在RS-232输出端（T1OUT和R1IN）添加瞬态抑制二极管（TVS管）或其他ESD保护器件，以保护MAX232芯片和与其相连的设备免受静电损坏。

• 备用引脚： 虽然8脚MAX232没有多余的引脚，但在一些16脚或更多引脚的MAX232系列芯片中，可能会有额外的RS-232收发器通道，或者不常用的控制引脚（如SHDN低功耗关断引脚）。了解这些额外的引脚功能可以在需要时提供更大的设计灵活性。

MAX232以其简单、可靠和单电源供电的特点，成为了TTL/CMOS与RS-232之间电平转换的业界标准。理解其8个引脚的各自功能和相互作用，是成功设计和调试基于MAX232通信电路的基础。通过合理选择外部元件和优化电路布局，可以确保通信的稳定性和可靠性。
