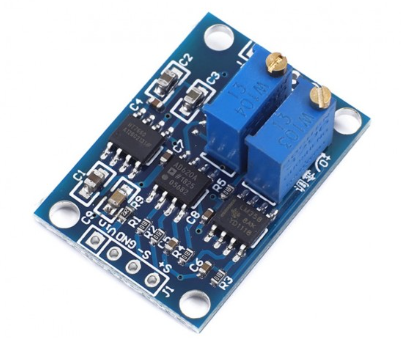

引言：AD620仪表放大器概述

AD620是一款高性能、低功耗的仪表放大器，由Analog Devices公司生产。它以其出色的精度、低噪声、低漂移和高共模抑制比（CMRR）而闻名，广泛应用于各种需要精确测量小差分信号的场合，如医疗仪器、工业过程控制、数据采集系统、传感器接口等。

AD620的核心优势在于其三运放结构，这种结构允许它在保持高输入阻抗的同时，提供精确且可调的增益。它的增益由一个外部电阻（RG）设置，增益范围广，从1到10000。此外，AD620具有非常低的输入偏置电流和输入失调电压，这使得它能够精确地放大微弱信号，而不会引入显著的误差。其优异的共模抑制能力意味着它能有效抑制输入端存在的共模噪声，只放大差分信号，这对于在嘈杂环境中进行精确测量至关重要。

然而，需要明确的是，AD620仪表放大器本身并不能直接将交流信号转换为直流信号。它的主要功能是放大差分电压信号，无论是交流还是直流。它是一个精密放大器，而不是一个整流器或解调器。交流到直流（AC-DC）的转换是一个涉及整流、滤波和稳压的过程，通常需要专门的电路来实现。

AD620的工作原理与信号放大

要理解AD620为何不能直接进行AC-DC转换，我们首先需要深入了解其工作原理。AD620内部包含三个运算放大器，这是一种经典的仪表放大器配置。

三运放结构详解

AD620的三运放结构由一个输入缓冲级和后接的差分放大级组成。

1. 输入缓冲级（增益级）： 这一级由两个非反相配置的运算放大器（A1和A2）构成。这两个运放的输入端连接到AD620的差分输入引脚（IN+和IN-）。在它们之间，通过一个外部电阻RG连接。这一级的关键作用是提供高输入阻抗，并初步放大差分信号。

• 高输入阻抗： 两个输入运放是非反相配置，它们的输入阻抗非常高，这意味着它们从信号源吸取的电流极小，从而避免了对信号源的负载效应，确保了测量精度。这对于连接到高阻抗传感器（如某些生物电极）的应用尤其重要。

• 差分信号放大： 这一级的输出电压与输入差分电压成正比，其增益由电阻RG的值决定。当RG越大时，增益越小；当RG越小时，增益越大。具体增益公式为 G=1+RG49.4kΩ。这种设计使得差分信号在输入端就被有效地放大，同时抑制了共模信号。

• 共模抑制： 在这一级，共模电压会同时作用于两个输入运放的同相输入端，并在其输出端以相同的幅度出现，因此在差分放大级中可以被有效消除。这是AD620实现高共模抑制比的关键。

2. 差分放大级： 这一级由一个标准的差分运算放大器（A3）构成，它接收来自第一级两个运放的输出信号。这个差分放大器将第一级输出的差分电压进行进一步放大（通常是单位增益或固定增益），并输出最终的放大信号。

• 共模消除： 差分放大器天生就具备抑制共模信号的能力。当第一级将共模信号转换为同相信号时，差分放大器则会将其消除，只保留差分信号的成分。

• 单端输出： 最终的输出信号通常是相对于参考地（REF引脚）的单端电压。REF引脚允许用户设置输出信号的参考点，这对于将输出信号与ADC或其他电路接口非常有用。

对交流和直流信号的放大

AD620对交流和直流信号的放大原理是相同的：它只关注输入端的电压差。

• 直流信号放大： 如果输入IN+和IN-之间存在一个恒定的直流电压差，AD620会将其放大，并在输出端产生一个成比例的直流电压。例如，如果连接一个热电偶，它产生一个微小的直流电压，AD620可以精确地将其放大到可测量的范围。

• 交流信号放大： 如果输入IN+和IN-之间存在一个随时间变化的交流电压差（例如，一个正弦波、方波或其他波形），AD620也会将其放大，并在输出端产生一个相同波形但幅度增大了的交流电压。它不会改变信号的频率或波形形状，只是将其幅度按设定的增益放大。例如，如果连接一个心电图（ECG）信号，它本质上是一个微弱的交流信号，AD620会将其放大，以便后续处理和显示。

关键点在于： AD620的输出电压波形与输入电压波形是保持一致的，只是幅度不同。如果输入是交流，输出也是交流；如果输入是直流，输出也是直流。它不包含任何内部机制来“平滑”交流信号的波动，使其成为一个恒定的直流电平。

交流-直流（AC-DC）转换的本质

交流-直流转换是一个将周期性变化的交流电压或电流转换为恒定或平滑的直流电压或电流的过程。这个过程通常涉及以下几个关键步骤：

1. 整流

整流是AC-DC转换的第一步，也是最核心的一步。它的目的是将交流信号的负半周或正半周反转，使其只包含一个方向的电流分量。常见的整流电路包括：

• 半波整流： 只允许交流信号的一个半周通过，抑制另一个半周。这会导致输出波形具有较大的纹波，效率较低。

• 全波整流： 将交流信号的两个半周都转换为同方向的脉动直流。这可以通过中心抽头变压器和两个二极管，或者更常见的由四个二极管组成的桥式整流器来实现。全波整流的输出纹波更小，效率更高。

无论哪种整流方式，整流后的电压都不是纯粹的直流，而是脉动直流，即它的幅度仍然是变化的，只是方向保持不变。

2. 滤波

滤波的目的是平滑整流后的脉动直流，使其更接近纯直流。最常用的滤波元件是电容器。

• 电容滤波： 当整流电压达到峰值时，电容器充电；当整流电压下降时，电容器放电，为负载提供电流，从而填补电压谷值，使得输出电压变得更加平滑。电容的容量越大，滤波效果越好，输出纹波越小。在一些高精度或大功率应用中，可能还会使用LC滤波器（电感和电容组合）来进一步降低纹波。

经过整流和滤波后，输出电压虽然接近直流，但通常仍然存在一定的纹波，即小的周期性电压波动。

3. 稳压

稳压的目的是将滤波后的直流电压稳定在一个恒定值，即使输入电压或负载电流发生变化。稳压器（如线性稳压器或开关稳压器）能够有效地消除残余纹波，并提供一个稳定的输出电压。

• 线性稳压器： 通过串联调整元件（如晶体管）来控制输出电压，其优点是输出纹波低，噪声小，但效率相对较低，会产生热量。

• 开关稳压器： 通过快速开关电源来控制输出电压，效率高，但可能会引入高频噪声。

总结一下： AC-DC转换是一个多阶段的复杂过程，涉及整流元件（二极管）、储能元件（电容器）和稳压元件（稳压器）。AD620仪表放大器不具备这些功能，它只是一个高精度的电压放大器。

为何AD620不能直接进行AC-DC转换

正如前面反复强调的，AD620仪表放大器是一个线性放大器。它的核心功能是忠实地放大输入信号的差分部分。这意味着：

1. 无整流功能： AD620内部没有二极管或其他整流元件来执行半波或全波整流。如果输入一个交流信号，它的正半周和负半周都会被按比例放大，输出仍然是一个完整的交流波形。它不会“切掉”负半周或将其反转。

2. 无滤波功能： AD620内部没有大容量电容器或其他滤波网络来平滑输出信号的波动。如果输入是一个交流信号，即使是微小的波动，也会被放大并体现在输出端。它不能将脉动信号转换为平滑的直流。

3. 无稳压功能： AD620的输出电压直接取决于其输入电压和设定的增益。它不具备维持恒定输出电压的稳压能力。如果输入交流信号的幅度发生变化，输出交流信号的幅度也会相应变化。

形象比喻： 想象AD620就像一个高倍数的放大镜。如果你通过放大镜看一个波浪形的水面，你看到的水面仍然是波浪形的，只是波浪更大了。你不会看到水面变成一个平静的平面。AD620也是如此，它放大了波形，但不会改变波形的性质。

AD620在AC-DC测量中的角色

尽管AD620本身不能将交流转换为直流，但在涉及交流信号测量并最终需要得到其直流等效值（如RMS值）的应用中，它仍然扮演着重要的角色。在这种情况下，AD620通常是整个信号处理链中的一个环节，而不是唯一的器件。

应用场景举例：交流信号的有效值（RMS）测量

在许多工业和科学应用中，我们需要测量交流电压或电流的有效值（Root Mean Square, RMS）。RMS值是交流信号的“等效直流值”，它表示交流信号在阻性负载上产生相同热效应的直流值。例如，市电电压220V通常指的是其RMS值。

测量交流信号RMS值的典型流程如下：

1. 信号预处理与放大（AD620的作用）：

• 首先，交流信号可能非常微弱或存在共模噪声。AD620仪表放大器可以在这一阶段发挥关键作用，放大微弱的交流差分信号，并抑制共模噪声，提高信噪比。例如，如果我们要测量一个传感器输出的微小交流电压，AD620可以将其放大到后续RMS-DC转换器能够处理的范围。

• AD620的低噪声和高精度确保了放大后的信号仍然保持其原始的准确性。

2. RMS-DC转换：

• 放大后的交流信号接下来需要通过一个专门的真RMS-DC转换器芯片（如AD637、LTC1968等）。这些芯片内部集成了复杂的模拟电路（如乘法器、平方器、积分器和平方根提取器），能够计算交流信号的真RMS值，并输出一个与RMS值成正比的直流电压。

• 这些真RMS-DC转换器能够处理各种波形的交流信号（正弦波、方波、三角波、不规则波形），并提供准确的RMS值。

3. 后续处理：

• 得到的直流电压可以通过模数转换器（ADC）转换为数字信号，供微控制器或计算机进行处理、显示或存储。

在这个流程中，AD620的角色是确保RMS-DC转换器能够接收到足够大、足够干净的交流信号。它负责“放大”信号，而不是“转换”信号的性质。

其他间接应用：

• 锁相放大器（Lock-in Amplifier）前端： 在某些需要从噪声中提取微弱交流信号的应用中，如光谱学或材料科学，锁相放大器是一种强大的工具。锁相放大器通常需要一个高增益、低噪声的前置放大器来放大输入信号，而AD620非常适合这个角色。锁相放大器通过与参考信号进行相敏解调，可以将交流信号的特定频率成分转换为直流电压。这里，AD620是负责信号放大，解调部分由锁相放大器完成。

• 高精度AC电压/电流采样： 在一些需要高精度测量交流电压或电流的系统中，AD620可以用于放大从电流互感器或电压互感器获得的微弱交流信号，确保信号足够强，以便后续的ADC或专用测量芯片进行数字化和处理。虽然最终目的是获取交流参数，但在某些应用中，这些参数可能需要转换成直流等效量进行显示或控制。

实现交流-直流转换的典型电路方案

如果需要将交流信号转换为直流信号，通常需要以下类型的电路组合：

1. 基础整流滤波电路

这通常是最简单的AC-DC转换方案，适用于对直流电压平滑度要求不高的场合。

• 变压器： 如果交流输入电压很高，需要先通过变压器降压到适合整流的范围。

• 整流桥： 由四个二极管组成，将交流电转换为脉动直流电。

• 滤波电容： 并联在整流桥输出端，用于平滑脉动直流电。电容容量越大，输出纹波越小。

• 负载： 连接到滤波电容之后，用于消耗直流电能。

这种电路的输出是含有一定纹波的直流电，其电压值大约是交流输入峰值减去二极管压降。

2. 精密整流电路

对于小信号或需要更高精度整流的场合，普通二极管由于其0.7V左右的正向压降，会导致信号损失和非线性。此时，可以使用运算放大器构建精密整流电路。

• 精密半波整流器： 利用一个运算放大器和二极管，可以实现几乎零压降的整流。运放通过反馈路径消除二极管的压降。

• 精密全波整流器： 通常由多个运算放大器和二极管构成，可以实现对交流信号的全波精密整流。

这类电路主要用于信号处理，将交流信号的特定部分（如峰值）转换为直流，而不是提供大功率的DC电源。

3. 真RMS-DC转换器

如前所述，专门的真RMS-DC转换器芯片是实现精确AC-DC转换（尤其是非正弦波形）的理想选择。这些芯片能够输出一个与输入交流信号RMS值成正比的直流电压。

4. 峰值检波器

峰值检波器电路能够检测交流信号的峰值电压，并将其转换为一个直流电压。这通常通过二极管和电容器的组合实现，同样可以使用运算放大器来提高精度。但峰值检波器输出的是峰值电压，而非RMS值，两者在非正弦波形下差异很大。

5. 模数转换器（ADC）结合数字信号处理（DSP）

这是一种现代且灵活的AC-DC转换“概念”，尤其适用于需要精确测量和分析交流波形的场合。

• 前端信号调理（AD620）： 交流信号首先通过AD620进行放大和共模抑制。

• 模数转换（ADC）： 放大后的交流信号输入到高速、高分辨率的ADC，将其数字化。

• 数字信号处理（DSP/MCU）： 数字化的交流信号数据由微控制器（MCU）或数字信号处理器（DSP）进行处理。通过编程，可以实现各种算法，如：

• 计算波形的RMS值。

• 计算平均值。

• 检测峰值。

• 进行傅里叶变换以分析频率成分。

• 等等。

• 最终，这些计算结果可以以数字形式存储，或者通过数模转换器（DAC）转换回一个代表该交流特性（如RMS值）的直流电压。

这种方法提供了极大的灵活性和精度，可以处理复杂的波形，并提供比纯模拟方案更丰富的测量信息。

结论

综上所述，AD620仪表放大器本身并不能将交流信号转换为直流信号。它的核心功能是高精度地放大差分电压信号，无论是交流还是直流，它都会忠实地保持信号的波形。

要实现交流到直流的转换，必须结合其他专门的电子元件或电路，如：

• 二极管和电容（用于整流和滤波）

• 运算放大器（用于精密整流和峰值检波）

• 专用真RMS-DC转换器芯片

• 模数转换器（ADC）结合数字信号处理（DSP/MCU）

AD620在涉及交流信号的测量和处理中，通常作为前端的高精度信号放大器和共模抑制器，为后续的AC-DC转换或信号分析提供一个干净、放大的信号。它提高了整个测量系统的精度和性能，但其作用是“放大”，而不是“转换”信号的本质。

因此，如果您需要将交流信号转换为直流信号，应该将AD620视为信号链中的第一步——一个优秀的信号预处理器，然后将放大的交流信号送入专门的AC-DC转换电路。
