A4950与TB6612电机驱动芯片的异同与应用深度解析

在嵌入式系统和机器人项目中，电机驱动芯片是至关重要的组件，它们负责将微控制器发出的低电平控制信号转换为驱动电机所需的更大电流和电压。A4950和TB6612是两款常见的电机驱动芯片，它们在功能、性能和适用场景上存在显著差异。本文将对这两款芯片进行深入对比分析，从工作原理、主要特性、典型应用、优缺点以及选型考量等多个维度进行详细阐述，旨在帮助读者更全面地理解它们各自的特点，并在实际项目中做出明智的选择。

引言：电机驱动芯片的重要性

电机，作为将电能转换为机械能的关键执行器，广泛应用于各种自动化设备、机器人、智能家居产品以及工业控制系统中。然而，微控制器（如Arduino、STM32等）的IO口通常只能提供毫安级的电流和几伏特的电压，这远不足以驱动大多数直流电机或步进电机。因此，电机驱动芯片应运而生，它们扮演着微控制器与电机之间的“桥梁”角色，通过内部的功率晶体管阵列，将微控制器发出的PWM（脉冲宽度调制）信号或方向控制信号放大，以满足电机对电流和电压的需求。一个优秀的电机驱动芯片不仅能提供足够的驱动能力，还能实现电机的精确控制，包括转速、方向、启停以及保护功能。

A4950电机驱动芯片详解

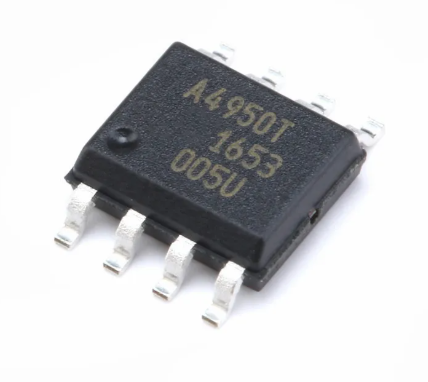

A4950是一款由Allegro MicroSystems公司生产的全桥直流电机驱动芯片，主要设计用于驱动有刷直流电机。它集成了PWM控制功能和多种保护特性，适用于对成本和尺寸有一定要求的应用。

A4950的工作原理

A4950内部包含一个完整的H桥电路，由四个N沟道MOSFET组成。H桥是驱动直流电机最常用的拓扑结构，通过控制H桥中对角线上的MOSFET的导通与截止，可以改变流过电机的电流方向，从而控制电机的正转或反转。A4950通过其PWM输入引脚接收微控制器发出的PWM信号，内部逻辑电路根据PWM信号的占空比调节H桥的开关频率和导通时间，进而控制施加在电机两端的平均电压，实现电机转速的平滑调节。其方向控制引脚（如DIR或IN1/IN2）则用于控制H桥中特定MOSFET的开关组合，以决定电流的流向。

A4950的主要特性

• 单路全桥驱动： A4950通常设计为单路输出，意味着一个芯片只能驱动一个直流电机。

• PWM电流控制： 支持通过PWM信号进行精确的速度控制，其内部的固定频率PWM斩波功能有助于降低电机噪声并提高控制精度。

• 高输出电流能力： 典型的A4950芯片能够提供高达2A的连续输出电流，峰值电流可更高，足以驱动大多数中小型直流电机。这使得它在驱动模型车、小型机器人或风扇等应用中表现出色。

• 宽工作电压范围： A4950通常支持较宽的电源电压范围，例如6V至36V，这使得它能够适应不同电压等级的电机供电需求，提供了较好的灵活性。

• 集成保护功能： 这是A4950的一大亮点。它通常集成了过电流保护（OCP）、过温保护（TSD）和欠压锁定（UVLO）等多种保护机制。过电流保护可以在电机堵转或负载过重时限制电流，防止芯片和电机损坏。过温保护则在芯片内部温度过高时自动关断，避免热损坏。欠压锁定确保芯片在电源电压低于设定阈值时不会工作，防止不稳定的运行。这些保护功能显著提高了系统的可靠性和鲁棒性。

• 低ESR输出： 采用低ESR（等效串联电阻）MOSFET，有助于降低导通损耗，提高效率，并减少芯片的发热量。

• 封装类型： 通常采用小尺寸表面贴装封装，如SOIC-8EP或TSSOP-16EP，易于集成到紧凑型设计中。

A4950的典型应用

A4950因其可靠性和易用性，在许多领域都有广泛应用：

• 玩具和模型： 小型电动玩具车、遥控船、机器人玩具等，其紧凑的尺寸和足够的驱动能力非常适合这些应用。

• 小型机器人平台： 尤其是那些对成本和功耗有一定要求的教育机器人或DIY机器人项目。

• 打印机和扫描仪： 用于驱动内部的进纸电机、扫描头电机等。

• 自动售货机： 用于驱动出货机构的电机。

• 风扇控制： 用于驱动各种直流风扇，实现速度调节。

• 阀门控制： 在自动化系统中，用于驱动小型电动阀门。

A4950的优点

• 高集成度： 内部集成了H桥和控制逻辑，简化了外部电路设计。

• 可靠性高： 完善的保护功能大大提高了系统的安全性和长期稳定性。

• 成本效益： 相对于一些更复杂的驱动方案，A4950通常具有较低的成本，适合批量生产。

• 易于使用： 控制接口简单，只需几个引脚即可实现电机的方向和速度控制。

• 占板面积小： 紧凑的封装有利于小型化产品设计。

A4950的缺点

• 单通道输出： 一个芯片只能驱动一个电机，如果需要驱动多个电机，则需要使用多个A4950芯片，增加了电路板面积和复杂度。

• 仅适用于直流电机： 不支持步进电机、无刷直流电机（BLDC）等其他类型的电机。

• 驱动能力限制： 虽然2A的连续电流对于许多小型应用足够，但对于需要更大功率输出的电机（例如工业级驱动器或大型机器人）则显得不足。

• 控制模式相对单一： 主要是PWM调速和方向控制，缺乏一些高级控制功能，如编码器反馈接口、电流采样等。

TB6612电机驱动芯片详解

TB6612FNG是一款由Toshiba公司生产的双路H桥直流电机驱动芯片，它同样专为驱动有刷直流电机设计。相较于A4950，TB6612最大的特点是提供了两个独立的驱动通道，使其在需要同时控制两个电机的应用中更具优势。

TB6612的工作原理

TB6612内部包含两个独立的H桥电路，每个H桥都可以独立地控制一个直流电机。每个H桥同样由四个MOSFET组成，通过控制这些MOSFET的通断来实现电机正转、反转、刹车和停转功能。TB6612的每个H桥都有一组控制引脚，通常包括两个输入引脚（例如AIN1/AIN2和BIN1/BIN2）用于设置电机方向，以及一个PWM输入引脚（例如PWMA和PWMB）用于调节电机速度。通过向特定的输入引脚施加高低电平组合，并向PWM引脚输入不同占空比的PWM信号，即可实现对两个电机的独立精确控制。芯片内部还包含一个待机（STBY）引脚，用于使能或禁用所有H桥输出，从而实现低功耗模式。

TB6612的主要特性

• 双路全桥驱动： 这是TB6612最显著的优势，一个芯片可以同时独立驱动两个直流电机，极大地简化了双电机系统的设计。

• 高输出电流能力： 每个通道通常能提供高达1.2A的连续驱动电流，峰值电流可达3.2A。这使其足以驱动许多中小型机器人、模型车等双电机应用。

• 宽工作电压范围： TB6612通常支持2.7V至15V的电机电源电压（VM），逻辑电源电压（VCC）为2.7V至5.5V。这种分离的电源设计使得它能够很好地与5V或3.3V的微控制器兼容，同时也能够驱动不同电压等级的电机。

• 低电压操作： 逻辑电源电压低至2.7V，使其在低功耗或电池供电的应用中表现出色。

• PWM控制功能： 每个通道都有独立的PWM输入引脚，允许对每个电机进行独立的精细速度控制。

• 内置热关断电路： 与A4950类似，TB6612也集成了热关断保护功能，当芯片内部温度过高时自动关闭输出，防止过热损坏。

• 低导通电阻： 采用低导通电阻的MOSFET，有助于降低功率损耗，提高效率，减少芯片发热。

• 待机功能： 独立的STBY引脚可以将芯片置于低功耗待机模式，在不使用电机时节省电量，这对于电池供电的便携设备尤为重要。

• 小型封装： 通常采用SSOP24或QFN封装，体积小巧，便于集成。

TB6612的典型应用

TB6612由于其双路输出和相对高的集成度，在以下应用中非常受欢迎：

• 轮式机器人和履带机器人： 大多数轮式机器人（如平衡小车、避障机器人）通常需要两个驱动轮，TB6612能够理想地驱动这两个电机，实现差速转向。

• 舵机控制器： 虽然本身是电机驱动，但也可以用于驱动一些改造后的舵机，或者作为两路小型直流电机的驱动。

• 智能小车： 各种基于Arduino或树莓派的智能小车项目，TB6612是其电机驱动的常用选择。

• 云台和相机滑轨： 用于控制多个自由度的运动。

• 自动化门窗： 控制两个独立的电机实现门的开启和关闭。

• DIY电子项目： 由于其易用性和通用性，是创客们常用的一种驱动方案。

TB6612的优点

• 双通道设计： 一个芯片可以驱动两个电机，节省了空间和成本，简化了PCB布局。

• 体积小巧： 紧凑的封装非常适合小型化设备。

• 低功耗待机模式： STBY功能有助于延长电池寿命。

• 与微控制器兼容性好： 逻辑电压范围广，可兼容3.3V和5V系统。

• 相对较低的成本： 在需要双通道驱动时，TB6612通常比使用两个单通道芯片更具成本优势。

TB6612的缺点

• 单通道连续电流略低于A4950： 1.2A的连续电流虽然对于大多数小型电机足够，但相比A4950的2A，在驱动单个大电流电机时可能略显不足。

• 保护功能相对简单： 主要提供热关断保护，而A4950通常还提供过电流保护和欠压锁定。这意味着在过载或短路情况下，TB6612可能不如A4950那么健壮。

• 不适用于高功率应用： 尽管峰值电流较高，但其持续驱动能力限制了其在高功率工业应用中的使用。

• 不支持除直流电机外的其他电机类型。

A4950与TB6612的综合对比

在具体的项目开发中，选择A4950还是TB6612并非绝对，而是需要根据项目的具体需求、预算和技术要求进行综合评估。

选择A4950的场景

• 需要驱动单个、电流需求较大的直流电机： 如果您的项目只需要驱动一个直流电机，且该电机的连续工作电流可能接近或超过1.2A（例如，一些较大的直流减速电机），那么A4950的2A连续驱动能力会更具优势。

• 对系统鲁棒性和安全性要求高： A4950集成了更全面的保护功能，包括过电流保护和欠压锁定。这意味着在电机堵转、短路或电源电压波动等异常情况下，A4950能更好地保护芯片本身和电机不被损坏，从而提高整个系统的可靠性。对于一些对安全性和稳定性有严格要求的应用，A4950是更稳妥的选择。

• 成本预算允许且对板载空间不敏感（仅需单通道）： 如果只需要驱动一个电机，且PCB空间不是极端紧凑，A4950是经济实惠且性能可靠的选择。

• 电源电压可能较高： 如果您的电机供电电压在15V到36V之间，A4950更宽的电压范围使其成为更合适的选择。

选择TB6612的场景

• 需要同时驱动两个直流电机： 这是TB6612最明显的优势。对于两轮驱动的机器人、智能小车或其他需要独立控制两个电机的应用，使用一个TB6612芯片可以显著简化电路设计，减少元器件数量，节省PCB空间，并降低成本。

• 对板载空间有严格要求： TB6612的小巧封装（如SSOP24）使得它非常适合紧凑型设计，尤其是在空间有限的便携式设备或小型机器人中。

• 需要低功耗待机功能： TB6612的独立STBY引脚使其能够方便地进入低功耗模式，这对于电池供电的应用至关重要，可以有效延长电池续航时间。

• 逻辑电平需要与微控制器兼容（3.3V或5V）： TB6612的独立逻辑电源引脚使其能够无缝地与3.3V或5V的微控制器（如ESP32、STM32等）进行通信，而无需额外的电平转换电路。

• 电机电流需求相对较小（每个通道小于1.2A）： 如果您驱动的两个电机每个的连续电流需求都在1.2A以下，那么TB6612完全能够胜任。

• 对成本敏感且需要双通道： 在需要双通道驱动时，购买一个TB6612通常比购买两个A4950更具成本效益。

使用注意事项与常见问题

无论选择A4950还是TB6612，在使用过程中都存在一些共性的注意事项，以确保芯片的稳定可靠运行。

电源供电

• 独立供电： 强烈建议电机驱动芯片的电机电源（VM）与微控制器的逻辑电源（VCC）分开供电。电机在启动、停止或堵转时会产生较大的电流冲击，这可能会对微控制器的供电造成纹波干扰，导致系统不稳定甚至重启。

• 退耦电容： 在芯片的VM引脚附近，应放置足够的去耦电容（通常是电解电容和陶瓷电容并联），以滤除电源噪声，提供稳定的瞬态电流，并抑制电机反电动势产生的电压尖峰。

• 电源线粗细： 连接电机和芯片的电源线应选择足够粗的导线，以减少线路上由于大电流通过而产生的压降。

散热

• 注意散热： 尽管这两款芯片在正常工作下发热量可能不大，但在大电流长时间工作或环境温度较高时，芯片可能会发热。应确保芯片周围有足够的散热空间，或考虑在PCB设计时增加铜箔面积以辅助散热，对于高电流应用，甚至可能需要额外的散热片。

• 过温保护： 虽然芯片内置过温保护，但依赖其频繁触发并非理想方案，因为它意味着芯片已经处于过热状态，可能会影响寿命和性能。

PWM控制

• PWM频率： 不同的电机和应用可能对PWM频率有不同的要求。过低的PWM频率可能导致电机转动不平稳或产生 audible noise（可听噪音）。过高的PWM频率可能增加开关损耗。通常，几kHz到几十kHz的PWM频率适用于大多数直流电机。

• 占空比： 通过调节PWM信号的占空比来控制电机速度。占空比为0%时电机停转，100%时电机全速运行。

• 防止直通： 在控制H桥时，要避免上下桥臂同时导通（即直通），这会导致电源短路并迅速损坏芯片。A4950和TB6612内部通常有死区时间控制来防止这种情况，但外部控制信号也应避免出现直通的逻辑组合。

布线与接地

• 短粗布线： 电机电流路径（特别是电源、接地和电机连接）的PCB走线应尽可能短而粗，以减少电阻和电感，降低损耗和噪声。

• 良好接地： 确保良好的接地，特别是功率地和信号地的分离（或单点接地），以减少地线干扰。

保护功能

• 理解保护机制： 熟悉您所选芯片的保护功能（如A4950的OCP、TSD、UVLO，TB6612的TSD）。这有助于在故障发生时进行故障排除，并了解芯片在异常情况下的行为。

• 不要过分依赖： 尽管有保护功能，但它们是最后的防线。最佳实践是通过合理的硬件设计和软件控制来预防过流、过热等问题。例如，在软件中限制PWM的最大占空比以控制最大电流，或在负载过重时及时切断电机。

电机选择

• 匹配电机参数： 确保所选电机的额定电压和额定电流在驱动芯片的能力范围内。

• 堵转电流： 注意电机的堵转电流（Stall Current），它通常远高于额定工作电流。驱动芯片的峰值电流能力必须能够承受电机的堵转电流，否则可能导致芯片进入保护模式或损坏。

未来展望与替代方案

随着技术的发展，电机驱动芯片也在不断进步，向着更高集成度、更高效率、更小尺寸和更智能化的方向发展。

集成化与智能化

未来的电机驱动芯片可能会集成更多的功能，例如：

• 更高级的控制算法： 例如，内置PID控制器，简化微控制器的负担。

• 编码器接口： 直接连接电机编码器，实现更精确的位置和速度控制。

• 电流采样和反馈： 更精确的电流检测，用于更复杂的电流环控制和故障诊断。

• 通信接口： 集成SPI、I2C或UART接口，简化与微控制器的通信，减少IO口占用。

• 故障诊断和报告： 更详细的错误代码输出，便于系统故障排除。

其他电机驱动技术

除了有刷直流电机驱动，还有其他类型的电机驱动技术：

• 步进电机驱动： 例如A4988、DRV8825等，它们能够实现步进电机的精确位置控制，广泛用于3D打印机、雕刻机等。

• 无刷直流（BLDC）电机驱动： BLDC电机因其效率高、寿命长、无电刷损耗而日益普及。其驱动器更为复杂，通常需要三相全桥逆变器和精确的换向控制（有传感器或无传感器）。例如DRV830x系列。

• 伺服电机驱动： 伺服电机通常集成编码器和高精度驱动器，实现闭环位置、速度和力矩控制，广泛用于工业机器人和精密自动化设备。

这些替代方案的出现，使得工程师在设计系统时拥有了更多的选择，可以根据具体需求选择最合适的驱动方案。A4950和TB6612作为有刷直流电机驱动芯片，在各自的细分市场中仍将保持其重要地位，特别是在成本敏感和对功能需求相对基础的应用中。

结论

A4950和TB6612都是优秀且常用的有刷直流电机驱动芯片，但它们在设计理念和功能侧重上存在明显差异。A4950凭借其更高的单通道驱动电流和更全面的保护功能，在需要驱动单个较大电流电机或对系统鲁棒性有更高要求的场合表现出色。而TB6612则以其双通道输出、小巧体积和低功耗待机模式，在需要同时驱动两个电机（特别是轮式机器人和智能小车）且对空间和功耗有严格限制的应用中占据优势。

选择哪款芯片，最终取决于项目的具体需求。在进行选型时，工程师应仔细权衡电机的类型、数量、电流需求、供电电压、空间限制、功耗要求以及对系统保护和成本的考量。通过深入理解两款芯片的特性和差异，结合实际应用场景，才能做出最优化、最经济、最可靠的决策，从而成功地将创意转化为功能完备的智能系统。希望本文能为您的电机驱动芯片选型提供有价值的参考和指导。
