AM26LS31差分线驱动器替代型号选择指南

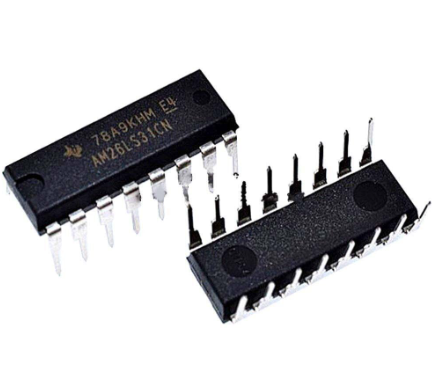

AM26LS31作为一款经典的四路差分线驱动器，广泛应用于RS-422/RS-485通信接口中，用于将TTL/CMOS电平信号转换为差分信号，以实现长距离、高抗噪的信号传输。当需要寻找其替代型号时，我们需要综合考虑多个关键因素。

1. 替代型号选择的关键考虑因素

在选择AM26LS31的替代型号时，以下几个核心要素是必须仔细评估的：

• 电气特性匹配： 这是最基础也是最重要的考量。替代芯片的电源电压范围、输出驱动电流、短路保护能力、共模电压范围、输入阈值电压以及传输速率等参数应与AM26LS31相当或更优，以确保兼容性和性能。特别需要注意的是输出短路电流限制，这直接关系到芯片在故障情况下的可靠性。

• 兼容性与接口标准： 替代芯片必须符合RS-422或RS-485标准。尽管AM26LS31主要用于RS-422应用，但在某些场景下，与RS-485兼容的芯片也可以作为替代，因为RS-485是RS-422的扩展，向下兼容。这意味着替代芯片应具备合适的差分输出电压和共模抑制能力。

• 传输速率（Data Rate）： 应用中所需的最高传输速率是决定芯片选择的重要指标。AM26LS31通常支持高达10Mbps甚至更高的速率，替代芯片应能满足或超过此要求，以确保通信带宽。对于高速应用，还需要关注芯片的上升/下降时间（Rise/Fall Time）和传播延迟（Propagation Delay），这些参数会直接影响信号的完整性。

• 封装类型（Package）： 替代芯片的封装必须与原设计兼容，例如DIP、SOP、SOIC、TSSOP等。如果需要更换封装，可能需要重新设计PCB板，这将增加成本和时间。对于空间受限的应用，更小的封装类型可能是一个优势。

• 工作温度范围： 确保替代芯片的工作温度范围符合您的应用环境要求，例如工业级（-40°C至+85°C）或商业级（0°C至+70°C）。

• 功耗（Power Consumption）： 在对功耗有严格要求的便携式设备或低功耗系统中，替代芯片的静态和动态功耗是需要重点关注的。

• 功能特性： 除了基本的驱动功能，一些现代的差分线驱动器可能集成了额外的功能，例如故障安全接收器（Fail-Safe Receiver）、热插拔保护（Hot Swap Protection）、总线故障保护（Bus Fault Protection）或静电放电（ESD）保护等。这些功能可以提高系统的鲁棒性和可靠性。虽然AM26LS31是基础款，但如果新应用对这些特性有需求，可以考虑集成这些功能的替代品。

• 供货与价格： 考虑替代芯片的制造商、市场供货情况以及成本。在批量生产中，价格是一个重要的决定因素。选择有稳定供货渠道和合理价格的品牌至关重要。

2. 查找替代型号的途径

当需要查找AM26LS31的替代型号时，可以从以下几个方面入手：

• 制造商交叉参考表（Cross-Reference）： 许多半导体制造商在其官方网站上提供“交叉参考工具”或“替代品查询”功能。您可以输入原芯片型号（如AM26LS31），系统可能会推荐自家或其他品牌的替代型号。这是最直接和权威的方式。

• 主要半导体制造商网站： 专注于提供接口芯片的知名制造商，如Texas Instruments (TI)、Analog Devices (ADI)、Maxim Integrated (现在是ADI的一部分)、STMicroelectronics、NXP、ON Semiconductor等，都是寻找替代品的首选。它们的网站上通常有详细的产品分类、数据手册和应用指南。

• 电子元器件分销商网站： Digi-Key、Mouser Electronics、Arrow Electronics、Future Electronics等大型元器件分销商的网站通常拥有庞大的产品数据库。它们允许您按参数、品牌、封装等进行筛选和搜索，并且通常会提供数据手册下载和库存信息。

• 在线社区与论坛： 参与电子工程师的在线社区和论坛，如EEVblog Forum、Stack Exchange (Electrical Engineering)，或国内的电子工程世界、EDN China等。在这些平台上提问，通常能获得有经验工程师的建议和推荐。

• 技术文档与应用笔记： 查阅AM26LS31的数据手册，了解其详细参数和典型应用电路。然后，搜索其他制造商的类似产品数据手册，进行参数对比。此外，相关标准（如TIA/EIA-422-B、TIA/EIA-485-A）的文档也能帮助理解兼容性要求。

3. 常见的替代型号系列及品牌

虽然无法给出绝对的“最佳”替代型号，但以下是一些常见的、与AM26LS31功能相似或可作为替代的差分线驱动器系列，它们来自不同的制造商：

• Texas Instruments (TI):

• SN75ALS191/SN75ALS192/SN75ALS193/SN75ALS194： 这些是TI的ALS系列差分线驱动器，与AM26LS31在功能上非常相似，通常可以互换。它们也支持RS-422标准，具有高速传输能力。例如，SN75ALS191是一个非常直接的替代选项。

• SN65LVDS系列： 如果对传输速率有更高要求（数 Gbps 级别），且应用允许从RS-422/RS-485转向LVDS（Low-Voltage Differential Signaling），TI的SN65LVDS系列驱动器是很好的选择。虽然接口标准不同，但LVDS在高速、低功耗方面有显著优势。

• 其他RS-422/RS-485系列： TI拥有庞大的RS-422/RS-485收发器（Tranceiver，集成驱动器和接收器）产品线，如MAX3485 (Maxim，但TI也有类似产品，如SN65HVD系列) 或 SN65HVD2xx系列。虽然这些是收发器，但其驱动器部分可以满足AM26LS31的需求，并且集成了接收功能，可能更适合一些新设计。

• Analog Devices (ADI) / Maxim Integrated: (Maxim Integrated已被ADI收购)

• MAX3070E/MAX3071E/MAX3072E： 这些是Maxim的增强型RS-485/RS-422收发器系列，具有高ESD保护和故障安全特性。它们可以工作在驱动器模式下，提供与AM26LS31相似的差分输出。

• MAX3485/MAX485系列： 经典的RS-485/RS-422收发器，广泛应用于各种工业控制和自动化领域。它们通常可以配置为仅作为驱动器使用，满足AM26LS31的功能需求。

• ADM系列： ADI的ADM系列也包含多种RS-422/RS-485驱动器和收发器，例如ADM2682E (隔离式收发器，功能更强大)。对于简单的驱动需求，需要查找其更基础的驱动器芯片。

• STMicroelectronics (ST):

• ST485系列： ST的ST485系列是常见的RS-485/RS-422收发器，可以作为AM26LS31的替代，尤其是在需要收发一体的场景。

• ULN2003A/ULN2803A（不直接替代，但相关概念）： 虽然ULN系列是达林顿阵列，用于驱动继电器或高电流负载，与AM26LS31功能完全不同，但提及其是为了强调不同类型的驱动芯片。AM26LS31是信号完整性驱动器，而ULN是功率驱动器。明确这个区别很重要。

• NXP Semiconductors：

• NXP也提供一系列符合RS-422/RS-485标准的接口芯片，具体型号需要在其官网上根据参数进行搜索。例如，某些用于汽车或工业应用的接口IC可能包含相关功能。

• ON Semiconductor:

• ON Semiconductor 提供多种接口和逻辑器件，其中也可能包含RS-422/RS-485驱动器。

4. 替代过程中的注意事项与验证

在确定了可能的替代型号后，务必进行以下步骤：

• 仔细阅读数据手册： 这是最关键的一步。将替代芯片的数据手册与AM26LS31的数据手册进行逐项对比，包括绝对最大额定值、推荐工作条件、电气特性（如VOH、VOL、IOH、IOL、差分输出电压、共模输出电压、传输延迟、上升/下降时间等）。

• 引脚兼容性： 检查替代芯片的引脚排列（Pinout）是否与AM26LS31完全兼容。如果引脚不兼容，即使功能相似，也需要修改PCB布局。

• 典型应用电路： 查看替代芯片数据手册中的典型应用电路，确认其外部元器件（如终端电阻、旁路电容）的需求是否与AM26LS31的电路相符。

• 样品测试与验证： 在批量采购前，务必获取替代芯片的样品，并在实际电路中进行严格的测试和验证。这包括功能测试、性能测试（如传输速率、波形质量、抗噪声能力）、功耗测试以及长时间稳定性测试等。特别要关注在各种工作条件（电压、温度、负载）下的表现。

• ESD和EMI考虑： 新的替代芯片可能在ESD保护和EMI（电磁干扰）特性上有所不同。如果应用对这些方面有严格要求，需要额外的评估。

• 供应链风险： 评估替代芯片的供货稳定性和生命周期。选择市场占有率高、生产周期长的品牌和型号，可以降低未来停产或缺货的风险。

5. 未来趋势与选择建议

随着技术的发展，现代的差分线驱动器/收发器芯片在性能、集成度和可靠性方面都有显著提升。在寻找AM26LS31的替代时，除了功能匹配，还可以考虑以下趋势：

• 更高集成度： 许多新型芯片集成了故障安全、热插拔、ESD保护甚至隔离功能，可以简化系统设计并提高鲁棒性。

• 更低功耗： 对于电池供电或对功耗敏感的应用，选择低功耗模式（如关断模式）的芯片可以显著延长电池寿命或降低系统散热需求。

• 更宽的温度范围： 工业级和汽车级芯片的工作温度范围更宽，适用于恶劣环境。

• 更小封装： 随着电子产品小型化，更小封装（如QFN、WLCSP）的芯片越来越受欢迎。

总结而言， 寻找AM26LS31的替代型号并非简单地“对号入座”，而是一个需要综合考量多方面因素的工程决策过程。建议您从主要的半导体制造商官网入手，利用其交叉参考工具或产品筛选器，结合您具体应用的详细需求，仔细对比数据手册，并最终通过实际测试来验证替代芯片的适用性。
