DAC0832 与运算放大器接口的深度探讨：LM358 是唯一选择吗？

在数字模拟转换（DAC）电路设计中，DAC0832 是一款广受欢迎的8位CMOS数模转换器，以其简单易用、成本效益高和兼容微控制器而著称。然而，许多初学者在将其应用于实际电路时，常会遇到一个疑问：DAC0832 的输出是否必须连接 LM358 运算放大器？答案是：**DAC0832 的确通常需要一个外部运算放大器来完成电流到电压的转换，但 LM358 并非唯一的、也非强制的选择。**LM358 之所以成为一个非常常见且流行的搭配，是由于其本身的诸多优点，如成本低廉、双通道设计、宽泛的电源电压范围以及单电源供电能力，使其在许多通用型应用中表现出色。然而，具体选择哪种运算放大器，则完全取决于应用对精度、速度、输出摆幅、噪声和功耗等特定性能参数的要求。在某些对性能有更高要求的场合，工程师会毫不犹豫地选用其他更专业的运算放大器。

DAC0832 的输出特性与运算放大器的必要性

DAC0832 是一款电流输出型 DAC，这意味着它的输出端（通常是 Iout1 或 Iout2）产生的是与数字输入代码成比例的电流。这种电流输出的特性，使得它不能直接驱动大多数需要电压输入的后续模拟电路或负载。举例来说，如果你想用 DAC0832 控制一个需要0-5V电压信号的执行器，或者生成一个可被示波器直接测量的模拟波形，那么仅仅依靠 DAC0832 本身的电流输出是无法实现的。这时，我们就需要一个专门的电路模块，将这个成比例的电流有效地转换为一个成比例的电压。

这个电流到电压（I/V）转换的功能，正是运算放大器的典型应用之一。通过将 DAC0832 的电流输出连接到运算放大器的反相输入端，并配置一个反馈电阻，运算放大器可以利用其高输入阻抗和负反馈特性，将流过反馈电阻的电流精确地转换为对应的电压输出。这种配置通常被称为跨阻放大器或电流-电压转换器。运算放大器在其中起到了至关重要的作用：它不仅完成了信号类型的转换，还提供了必要的增益和低输出阻抗，确保转换后的电压信号能够稳定地驱动后续电路，并且对负载变化不敏感。如果缺少这一环节，DAC0832 的电流输出将很难被有效利用，其数字到模拟转换的价值也就大打折扣。

LM358 运算放大器及其与 DAC0832 搭配的优势

LM358 是一款非常经典的双通道、低功耗、单电源供电运算放大器。它之所以在 DAC0832 的应用中如此普及，主要得益于以下几个显著的优势。首先，成本效益极高。LM358 价格低廉，使得它成为预算受限项目或大规模生产的理想选择。其次，单电源供电能力是其一大亮点。许多微控制器系统和电池供电设备通常只提供单电源电压（如 +5V），而 LM358 能够在这种单电源环境下正常工作，这大大简化了电源设计，无需额外的负电源。它的输入共模电压范围可以延伸到地电位，这对于处理接近地电位的 DAC 输出电流非常有利。第三，双运算放大器封装使得一块芯片就能提供两个独立的运算放大器，对于需要双极性输出（通过差分输出配置）或者在同一电路中需要第二个放大级（例如作为缓冲器或滤波器）的应用来说，这提供了便利性并节省了板空间。

LM358 的输出级是推挽式结构，可以源出或吸收电流，能够有效地驱动大多数轻中度负载。尽管 LM358 的带宽和转换速率（slew rate）相对较低，这限制了它在高频或快速变化的信号应用中的表现，但对于 DAC0832 这种8位、通常用于中低速信号转换的应用而言，LM358 的性能参数通常是足够的。在许多工业控制、简单的音频处理、数据采集以及教学实验等场景中，LM358 都能提供令人满意的性能，实现稳定可靠的电流-电压转换。

替代 LM358 的其他运算放大器选择

虽然 LM358 是一个通用且经济的选择，但在许多需要更高性能的特定应用中，设计师会根据具体需求选择其他类型的运算放大器来替代它。这些替代品在精度、速度、噪声、功耗或输出能力等方面可能具有显著优势。

首先，对于高精度应用，例如需要12位、14位甚至更高位数的 DAC（尽管 DAC0832 只有8位，但在需要更高精度的 I/V 转换时，会考虑更精密的 DAC），或者在8位应用中希望将非线性误差降到最低时，可以选择精密运算放大器。这类放大器通常具有极低的输入失调电压（offset voltage）、低输入偏置电流（bias current）和低漂移特性。例如，OP07、AD797 或 LMC662 等都属于此类。它们能最大限度地减少由于运算放大器自身引入的直流误差，确保 DAC 的转换精度得到充分体现。对于 I/V 转换电路，极低的输入偏置电流尤其重要，因为它会直接在反馈电阻上产生电压降，造成额外的输出误差。

其次，对于高频或高速信号处理，例如需要 DAC0832 输出快速变化的波形（如视频信号或高频音频信号）时，LM358 较低的转换速率（通常只有 0.5V/µs）和增益带宽积（通常为 1MHz）可能无法满足要求，导致信号失真或无法精确跟随。这时，应选用高速运算放大器，如 AD827、OPA627 或 TLV3501 等。这些放大器具有更高的增益带宽积和转换速率，能够更准确地处理快速变化的电流信号，并将其转换为相应的电压信号，保持信号的完整性。

第三，在低功耗应用中，如果系统由电池供电且续航时间是关键考量，那么选择超低功耗运算放大器将是明智之举。虽然 LM358 自身功耗不高，但有些专用低功耗芯片（如 OPA347 或 MCP6001）能够以微安甚至纳安级的静态电流工作，极大延长电池寿命。

第四，在某些特殊负载驱动场景，例如需要驱动大电流负载或容性负载时，可能需要选择具有更高输出电流能力或更稳定驱动容性负载的运算放大器。此外，对于低噪声应用，如高保真音频设备，则需选择具有极低电压噪声和电流噪声的运算放大器（如 ADA4898-1）。这些替代选择各有侧重，使得设计师能够根据项目的具体技术指标和成本预算，进行最优化选择，从而实现电路的最佳性能。

DAC0832 数模转换器概述

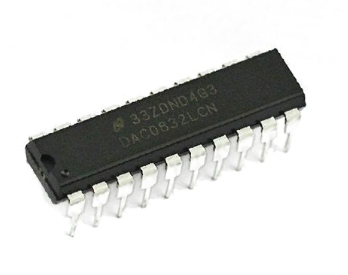

要深入理解 DAC0832 与运算放大器的协同工作，首先需要对 DAC0832 本身有一个全面的认识。DAC0832 是一款8位、CMOS、带微处理器兼容接口的数模转换器，其内部主要由一个R-2R梯形电阻网络、一个8通道电流开关阵列、一个数据锁存器、一个写入控制逻辑以及一个参考电流输入等部分组成。

DAC0832 的核心是R-2R 梯形网络，这是实现数模转换的关键。当数字输入代码（D0-D7）被加载到内部数据锁存器后，这些数字位会控制电流开关，将参考电流（Iref）按二进制加权的方式分配到输出端。例如，最高有效位（MSB，D7）控制的电流权重是最低有效位（LSB，D0）的两倍，依此类推。所有的加权电流通过电流开关汇聚到两个输出端：Iout1 和 Iout2。Iout1 是与数字输入代码成比例的输出电流，而 Iout2 则是 Iref 减去 Iout1 的部分，两者之和始终等于 Iref。这种差分电流输出结构为灵活的单极性或双极性输出配置提供了可能。

DAC0832 拥有微处理器兼容接口，这使得它能够非常方便地与8051、AVR、PIC 等各类微控制器进行连接和通信。它采用三线控制结构：CS（片选）、WR（写使能）和 XFER（数据传输）。CS 和 WR 信号协同控制数据从数据总线（DB0-DB7）写入内部输入锁存器。XFER 信号则用于将输入锁存器中的数据传输到 DAC 寄存器，从而更新模拟输出。这种两级锁存器设计（输入锁存器和 DAC 寄存器）允许在不影响当前模拟输出的情况下预加载下一个数字值，实现平滑的输出更新，这对于波形生成等应用尤为重要。

此外，DAC0832 还需要一个外部的**参考电流（Iref）**输入。这个参考电流的精度和稳定性直接决定了 DAC0832 模拟输出的绝对精度。Iref 可以通过一个参考电压和外部电阻来设定，也可以直接由一个高精度的电流源提供。Iref 的大小也决定了 DAC 输出电流的满量程范围。理解 DAC0832 的这些内部结构和工作原理，对于后续正确设计其外部接口电路，特别是与运算放大器的连接，是至关重要的。

DAC0832 与运算放大器的典型接口电路

DAC0832 最常见的接口方式是将其电流输出转换为电压输出，这通常通过一个配置为电流-电压转换器的运算放大器来实现。这个电路的核心思想是将 DAC0832 的一个电流输出端（通常是 Iout1）连接到运算放大器的反相输入端，而非反相输入端接地（或连接到参考电压）。

基本电流-电压转换电路：

1. 运算放大器连接： 选取一个合适的运算放大器（例如 LM358 的一个通道）。将 DAC0832 的 Iout1 连接到运算放大器的反相输入端（Vin-）。运算放大器的非反相输入端（Vin+）连接到地。

2. 反馈电阻（Rf）： 在运算放大器的输出端（Vout）和反相输入端（Vin-）之间连接一个反馈电阻 Rf。这个电阻是决定电流到电压转换比例的关键元件。

3. 输出电压计算： 根据虚短和虚断的原理，由于运算放大器负反馈的作用，反相输入端的电压被“虚短”到与非反相输入端相同的电位，即接地（0V）。因此，DAC0832 的输出电流 Iout1 将全部流过反馈电阻 Rf。根据欧姆定律，输出电压 Vout 等于 -Iout1 × Rf。由于 DAC0832 的输出电流通常是正向电流，为了获得正向电压输出，通常会在运算放大器的反相输入端串联一个与参考电压相连的电阻，或者在输出端增加一个反相器，或者更常见的是利用 DAC0832 的差分输出特性。

4. 单电源供电考虑： 如果使用单电源供电的运算放大器（如 LM358），并且希望输出电压在0V到正电源之间变化，那么通常会将 DAC0832 的 Iref 接到正电源，并通过电阻产生一个偏置电流，或者更常见的是将 Iout2 连接到运放反相输入端，而 Iout1 接地，这样当数字码增加时，流过 Iout2 的电流减小，从而得到一个正向电压。更标准的做法是将 Iout1 接到运放反相输入，而 Iout2 接地，然后通过设置适当的 Iref 来得到期望的正向输出，或者在输出端增加一个反相器。

5. 参考电流设置： DAC0832 的参考电流 Iref 通常通过一个参考电压源（Vref）和一个外部电阻（Rref）来设定，Iref = Vref / Rref。例如，如果 Vref = 5V，Rref = 5kΩ，那么 Iref = 1mA。

6. 满量程输出电压： 对于8位 DAC0832，其输出电流 Iout1 的最大值（满量程）为 Iref × (255/256)。因此，满量程输出电压 Vfs = (Iref × 255/256) × Rf。通过选择合适的 Rf，可以设定所需的满量程输出电压范围。

示例：实现 0-5V 输出范围

假设我们希望 DAC0832 配合 LM358 实现 0-5V 的电压输出。

• 设定 Iref = 2mA（例如，Vref = 5V，Rref = 2.5kΩ）。

• DAC0832 的最大输出电流（当数字输入为 FFh 时）将约为 Iref × (255/256) ≈ 2mA × 0.996 ≈ 1.992mA。

• 如果我们将反馈电阻 Rf 选为 2.5kΩ，那么满量程输出电压 Vout_max ≈ 1.992mA × 2.5kΩ = 4.98V，这接近 5V。

• 在这种配置下，DAC0832 输出的数字量每增加1个 LSB，电流增加的步长为 Iref / 256。对应的电压步长为 (Iref / 256) × Rf。

需要注意的细节：

• 旁路电容： 在运算放大器的电源引脚附近放置小容量的陶瓷旁路电容（0.1μF）和大容量的电解电容（10μF或更大），以滤除电源噪声并提供稳定的电源。

• 输入保护： 虽然 DAC0832 通常内置输入保护，但在某些工业环境中，可能还需要额外的输入保护措施。

• 接地： 良好的接地实践对于减少噪声和提高精度至关重要。模拟地和数字地应单独布线，并在一点汇合（单点接地）。

• 补偿电容： 在一些高速应用中，为了防止运算放大器自激振荡，可能需要在反馈回路中并联一个小容量的补偿电容（几 pF 到几十 pF）。对于 LM358 这种低速运放，通常不是必需的，但在特定布局或负载条件下也可能用到。

通过这种标准的电流-电压转换电路，DAC0832 的数字输入就能可靠地转换为所需的模拟电压输出，为后续模拟电路提供驱动信号。

DAC0832 应用案例分析

DAC0832 配合运算放大器在实际中有着广泛的应用，涵盖了多个领域，其灵活性和成本效益使其成为许多电子项目的首选。

1. 可编程电源或电压源：一个经典的例子是构建一个可编程的直流电源。微控制器通过 DAC0832 输出一个数字值，经过运算放大器转换为精确的电压信号。这个电压信号可以作为后续电源稳压电路的参考电压，从而实现输出电压的精确调节。例如，在实验室中，工程师可能需要一个能够从0V到10V连续可调的电压源来测试不同元件。通过 DAC0832 和一个合适的运算放大器（如一个带高压输出能力的运放），结合功率晶体管或专门的电源管理芯片，可以构建出满足需求的数字控制电源。这种电源不仅输出电压稳定，而且可以通过软件进行精确步进调节，实现自动化测试。

2. 波形生成器：DAC0832 是实现数字波形生成器的理想选择。微控制器可以存储不同波形的数字样本数据（例如正弦波、方波、三角波等），然后以设定的采样速率将这些数据依次写入 DAC0832。DAC0832 将这些数字样本转换为相应的电流值，再由运算放大器转换为电压值，最终在输出端生成连续的模拟波形。通过调整采样速率和数字数据，可以改变生成波形的频率和形状。例如，在音响设备中，DAC0832 可以用于生成简单的音频信号或特效音。在测试设备中，它可以用于生成各种测试波形，以验证电路的频率响应或瞬态特性。

3. 数字控制增益/衰减器：在音频处理或信号调理电路中，DAC0832 可以与运算放大器结合，实现数字控制的增益或衰减功能。例如，可以利用 DAC0832 输出的电压来控制一个压控放大器（VCA）的增益，或者作为一个可变电阻网络（如光耦、FET 作为可变电阻）的控制电压，从而实现对模拟信号幅度的精确数字调节。这在数字音量控制、自动增益控制（AGC）等应用中非常有用。通过微控制器发送不同的数字值，用户可以非常精细地调整信号的强度，而无需使用传统的机械电位器，增加了系统的自动化和远程控制能力。

4. 工业控制与自动化：在工业控制领域，DAC0832 常用于将微控制器的数字指令转换为模拟控制信号，以驱动各种执行器，如可调速电机控制器、阀门定位器或照明亮度控制器。例如，一个温度控制器可能根据传感器反馈的温度值，通过 DAC0832 输出一个模拟电压来控制加热器的功率输出，以维持设定温度。运算放大器确保了 DAC0832 输出的信号能够稳定、准确地驱动后续的功率转换电路或执行器，是整个控制回路中不可或缺的模拟接口部分。

这些应用充分展示了 DAC0832 及其配合运算放大器在将数字信息桥接到模拟世界中的核心作用。

设计考虑与优化技巧

在设计 DAC0832 与运算放大器的接口电路时，除了基本的连接方式，还有许多关键的设计考虑和优化技巧，可以显著提升电路的性能和稳定性。

1. 电源去耦与滤波：电源的纯净度对模拟电路的性能至关重要。DAC0832 和运算放大器都对电源噪声非常敏感。在 DAC0832 和运算放大器的每个电源引脚附近，应尽可能近地放置小容量的陶瓷旁路电容（如 0.1μF 或 0.01μF）。这些电容能够有效地滤除高频噪声，提供瞬时电流。此外，在电源入口处或更远的距离，建议并联一个较大容量的电解电容（如 10μF 或 100μF），用于滤除低频噪声并提供稳定的电源储备。对于单电源供电的系统，如果电源质量较差，可能还需要额外的低压差稳压器（LDO）来为 DAC 和运放提供一个更干净、更稳定的电源。

2. 接地策略：**良好的接地是模拟电路设计的灵魂。**数字地和模拟地应该分开布线，并只在一个共同点（通常是电源的星形接地点或 PCB 上的单点）连接。这种“单点接地”策略有助于防止数字电路切换时产生的大电流噪声耦合到敏感的模拟信号路径中，从而避免地线环路和共模噪声的产生。DAC0832 的模拟地（AGND）和数字地（DGND）应该与系统的主模拟地连接。运算放大器的地线也应与模拟地相连。错误的接地会导致输出波形出现毛刺、抖动或整体精度下降。

3. 反馈电阻的选择：反馈电阻 Rf 的选择不仅决定了电流到电压的转换比例，还会影响电路的噪声和稳定性。通常，选择精密、低温度系数的金属膜电阻可以获得更好的长期稳定性和精度。电阻值过大会导致输出电压摆幅过大或增加电路的噪声，同时也会增加运算放大器输入偏置电流引起的误差。电阻值过小则可能导致输出电压范围受限，或者需要更大的参考电流。在选择 Rf 时，要综合考虑所需的输出电压范围、DAC 的满量程电流以及运算放大器的输入偏置电流和噪声特性。

4. 补偿电容与稳定性：在 DAC 的电流-电压转换电路中，有时会在反馈电阻 Rf 上并联一个小容量的补偿电容（Cf），尤其是在高速应用中。这个电容可以与运算放大器的输入电容和反馈电阻形成一个低通滤波器，有助于限制带宽，滤除高频噪声，并防止运算放大器在某些条件下自激振荡。然而，过大的 Cf 会降低电路的响应速度，导致输出波形的上升沿和下降沿变得缓慢。对于 LM358 这种中低速运放，在大多数情况下可能不需要 Cf，但如果发现输出有振荡现象，可以尝试加入几 pF 到几十 pF 的 Cf 进行调试。

5. 参考电压源的精度和稳定性：DAC0832 的输出精度直接依赖于参考电流 Iref 的精度和稳定性，而 Iref 又由参考电压 Vref 和外部电阻 Rref 决定。因此，选择一个高精度、低漂移的参考电压源（如 LM385、AD584 等）对于实现高精度的模拟输出至关重要。参考电压源的温度漂移、噪声和长期稳定性都会直接影响 DAC 的整体性能。

6. 输出缓冲与驱动能力：如果 DAC 转换后的电压需要驱动重负载、容性负载或长电缆，那么可能需要在运算放大器输出端增加一个额外的缓冲级。虽然许多运算放大器具有一定的驱动能力，但在极端条件下，直接驱动可能导致输出电压下降、波形失真或稳定性问题。缓冲器（如单位增益的电压跟随器）可以提供高输入阻抗和低输出阻抗，确保 DAC 的输出信号能够稳定地驱动各种负载而不受影响。

通过综合考虑这些设计细节和优化技巧，可以最大限度地发挥 DAC0832 和运算放大器的性能潜力，构建出稳定、精确且可靠的模拟输出电路。

DAC0832 常见问题与故障排除

即使经过精心设计，DAC0832 与运算放大器接口电路在实际调试过程中仍可能遇到一些问题。了解常见的故障现象及其排除方法，可以帮助工程师快速定位并解决问题。

1. 输出无电压或电压异常：

• 检查电源： 确保 DAC0832 和运算放大器的正负电源（如果使用双电源）连接正确且电压稳定。单电源供电时，确保 GND 连接正确。

• 检查参考电流（Iref）： 确认 Iref 是否正确建立。测量 Vref 两端的电压和 Rref 两端的电压降，计算流过 Rref 的电流是否符合设计值。Iref 如果为零或不正确，DAC 将无法正常工作。

• 检查数字输入： 确认数字数据线（DB0-DB7）、片选（CS）、写使能（WR）和传输（XFER）信号是否正确地被微控制器驱动。使用逻辑分析仪或示波器检查这些信号的时序是否符合 DAC0832 数据手册的要求。特别是 XFER 信号，它决定了数据何时从输入锁存器传输到 DAC 寄存器并更新模拟输出。

• 检查运算放大器连接： 确保运算放大器的电源、输入和输出连接正确。特别注意反馈电阻 Rf 是否正确连接在输出和反相输入之间。

• 运算放大器故障： 运算放大器可能损坏。尝试更换一个已知的良好运算放大器。

2. 输出电压有噪声或抖动：

• 电源噪声： 这是最常见的问题之一。重新检查电源去耦电容的放置和值。确保它们尽可能靠近芯片的电源引脚。考虑增加额外的电源滤波，如使用 LC 滤波器或低压差稳压器（LDO）。

• 接地问题： 检查接地连接。确保模拟地和数字地分离并在单点汇合，避免地线环路。不良的接地会导致数字噪声耦合到模拟输出。

• 输入噪声： 如果参考电压源本身有噪声，会直接影响 DAC 的输出。考虑使用更低噪声的参考电压源，并对其进行适当的去耦。

• 外部干扰： 检查电路板周围是否存在电磁干扰（EMI）源，如开关电源、电机或其他高频数字信号。可能需要增加屏蔽或优化布线。

• 运算放大器自激振荡： 如果输出存在高频振荡，可能是运算放大器不稳定。尝试在反馈电阻 Rf 上并联一个几 pF 到几十 pF 的小电容 Cf 进行频率补偿。

3. 输出电压范围不正确或非线性：

• 反馈电阻 Rf 值： 重新计算或测量 Rf 的值是否与设计要求一致。Rf 的误差会直接导致输出电压范围不准确。

• 参考电流 Iref： 确认 Iref 的大小是否正确。不正确的 Iref 会影响 DAC 的满量程输出。

• 运算放大器限幅： 检查运算放大器的输出是否达到了其电源轨（rail-to-rail）限制。如果输出电压接近电源电压或地电压，运算放大器可能无法提供完整的摆幅。考虑使用轨对轨（rail-to-rail）输出的运算放大器，或增加电源电压。

• DAC0832 自身非线性： 尽管 DAC0832 是一个8位 DAC，但其内部转换仍可能存在非线性误差（如积分非线性 INL 或微分非线性 DNL）。在要求高精度的应用中，可能需要对 DAC 进行校准或选择更高精度的 DAC。

• 负载效应： 检查运算放大器输出是否驱动了过大的负载电流或容性负载，导致电压下降或波形失真。

4. 温度漂移问题：

• 元件温度系数： 如果电路在不同温度下输出发生变化，很可能是参考电压源、反馈电阻或 DAC 本身具有较高的温度系数。选择低温度系数的元件可以改善这种情况。

• 环境温度： 确保电路工作在推荐的温度范围内。

通过系统地检查上述各项，并结合示波器、万用表等测试工具进行信号测量，通常可以有效地诊断并解决 DAC0832 与运算放大器接口电路中的问题。

总结

综上所述，DAC0832 作为一款经典的电流输出型数模转换器，在绝大多数应用场景下，确实需要一个外部运算放大器来完成关键的电流到电压转换，以使其输出能够被后续的模拟电路所利用。LM358 运算放大器凭借其高性价比、双通道设计以及单电源供电能力，成为了 DAC0832 理想且常用的搭档，尤其适用于成本敏感和通用型应用。然而，将 LM358 视为 DAC0832 接口的“唯一”或“必须”选择是片面的。

在实际设计中，工程师必须根据具体的应用需求，如对精度、速度、噪声、功耗、输出驱动能力以及温度稳定性的要求，来选择最合适的运算放大器。对于高精度场合，可选用精密运放；对于高速应用，则需高速运放；低功耗系统则考虑超低功耗运放。每种运算放大器都有其独特的优点和适用范围。

同时，成功的 DAC0832 与运算放大器接口设计不仅仅是简单地连接芯片，更涉及到一系列关键的设计考量，包括细致的电源去耦、合理的接地策略、精确的反馈电阻选择、必要的稳定性补偿以及对参考电压源的严格要求。只有综合考虑这些因素，才能确保 DAC0832 的性能得到充分发挥，并构建出稳定、可靠且满足应用需求的模拟输出电路。理解这些原理和实践技巧，是每一位电子工程师在进行 DAC 应用设计时不可或缺的知识储备。
