CD4511:BCD转七段译码器/驱动器详解


CD4511是一款常用的CMOS集成电路,它集成了BCD(二-十进制编码)到七段显示译码器、锁存器和高电流共阴极显示驱动器于一体。这款芯片在数字显示领域应用广泛,尤其适用于驱动LED或LCD七段显示器,以直观地显示数字信息。其稳定可靠的性能和相对简单的使用方法,使其成为电子设计中常见的选择。


一、 CD4511芯片概述与核心特性


CD4511属于CD4000系列CMOS逻辑器件,由摩托罗拉(Motorola)、德州仪器(Texas Instruments)、仙童(Fairchild)等众多制造商生产,因此在市面上可以找到不同品牌的产品。它的主要功能是将输入的四位BCD码转换成七段数码管(共阴极型)能够直接显示的驱动信号。除了译码功能,CD4511内部还包含一个四位锁存器,可以存储输入的BCD数据,以及高电流输出驱动级,能够直接驱动数码管的LED段,无需额外的限流电阻(在某些应用中,根据LED的正向电压和CD4511的输出电流能力,仍可能需要小电流限制电阻以延长LED寿命或调整亮度)。

该芯片具有以下主要特点:

  • BCD到七段译码: 这是其核心功能,能将0000(0)到1001(9)的BCD码有效译码。对于1010到1111的无效BCD输入,CD4511通常会显示为空白或者一些非标准字符,具体表现取决于芯片内部的设计,但通常不用于显示数字。

  • 四位锁存器: 内部集成的锁存器允许在显示数据更新前将输入数据“冻结”住。这对于在扫描显示或多路复用显示系统中保持显示稳定至关重要。通过锁存使能(LE)引脚控制,可以灵活地控制数据的更新。

  • 高电流输出驱动能力: CD4511的每个输出段(a到g)都能提供足够的电流来直接驱动多数共阴极LED七段显示器,通常每个段的输出电流可达25mA,这大大简化了电路设计。

  • 测试输入(LT): 这是一个非常有用的功能,允许用户强制所有七段输出点亮,用于测试数码管是否正常工作,或者用于显示“8”以检查所有段是否完好。

  • 消隐输入(BI): 这个引脚用于控制数码管的整体显示。当BI为高电平时,所有输出段都被关断,数码管熄灭,常用于消除显示前导零或实现闪烁效果。

  • 宽电源电压范围: 作为CMOS器件,CD4511通常支持较宽的电源电压范围,如3V到18V,使其能够适应各种不同的电源环境。

  • 低功耗: CMOS技术的 inherent 低功耗特性使得CD4511在电池供电的应用中具有优势。


二、 CD4511引脚图与功能详解

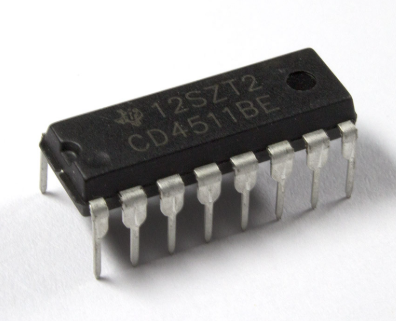

CD4511通常采用16引脚双列直插式封装(DIP-16)或SOIC等表面贴装封装。理解每个引脚的功能是正确使用CD4511的关键。以下是其DIP-16封装的典型引脚排列及功能说明:

       +----v----+
   D  |1      16| VDD
   C  |2      15| a
   B  |3      14| b
   A  |4      13| c
   LT |5      12| d
   BI |6      11| e
   LE |7      10| f
  VSS |8       9| g
      +---------+

引脚功能描述:

  1. D (BCD Input D - MSB): BCD码的最高有效位(Most Significant Bit)。与C、B、A构成四位BCD输入。

  2. C (BCD Input C): BCD码的次高有效位。

  3. B (BCD Input B): BCD码的次低有效位。

  4. A (BCD Input A - LSB): BCD码的最低有效位(Least Significant Bit)。

    • BCD输入(A, B, C, D): 这四个引脚是CD4511的数据输入端。它们接收外部电路提供的四位BCD编码数据。当输入为0000(二进制)时,译码器将输出控制七段显示器显示数字“0”;当输入为1001时,显示“9”。对于1010到1111的非法BCD输入,CD4511的输出通常会显示空白、不规则图案或与特定制造商实现相关的符号,但这些并非标准数字显示。

  5. LT (Lamp Test - 灯测试):

    • 功能: 当此引脚为低电平(逻辑“0”)时,无论BCD输入数据是什么,所有七段输出(a到g)都将被强制置为高电平,从而点亮七段显示器的所有段。

    • 用途: 主要用于测试数码管的完整性,检查是否有损坏的LED段。在产品测试和故障诊断中非常有用。

    • 正常工作状态: 在正常显示操作时,LT引脚应连接到高电平(VDD)或通过上拉电阻连接到VDD,使其处于非激活状态。

  6. BI (Blanking Input - 消隐输入):

    • 消除前导零: 在多位显示中,可以用来熄灭不必要的数字前导零(例如,显示“12”而不是“0012”)。

    • 时间多路复用显示: 在多位显示扫描时,可以通过控制BI引脚来同步显示,防止鬼影或闪烁。

    • 闪烁效果: 通过周期性地切换BI引脚的高低电平,可以使显示的数字闪烁。

    • 功能: 当此引脚为低电平(逻辑“0”)时,CD4511正常工作,根据BCD输入和锁存器状态进行译码并驱动显示。当BI引脚为高电平(逻辑“1”)时,无论BCD输入或锁存器状态如何,所有七段输出都将被强制置为低电平,从而使七段显示器完全熄灭(消隐)。

    • 用途: 广泛应用于:

    • 正常工作状态: 在需要显示数字时,BI引脚应连接到低电平(VSS)。

  7. LE (Latch Enable - 锁存使能):

    • 数据保持: 在数据输入不稳定或需要短时间保持显示时非常有用。

    • 多路复用显示: 在多位七段显示系统中,LE引脚配合地址选择和数据总线,能够实现多位数字的分时显示。

    • 当LE引脚为高电平(逻辑“1”)时,锁存器是透明的,即输入的BCD数据(A、B、C、D)会直接传输到译码器,并立即反映在七段输出上。此时,显示会随输入数据的变化而实时更新。

    • 当LE引脚从高电平变为低电平(下降沿)时,锁存器会捕获并锁定当前的BCD输入数据,并将其保持住。此后,即使BCD输入数据发生变化,只要LE保持低电平,显示器上显示的数字也不会改变,直到LE再次变为高电平或有新的下降沿发生。

    • 功能: CD4511内部包含一个四位锁存器,用于存储输入的BCD数据。

    • 用途:

    • 控制方法: 通常在需要更新显示时将LE置高,待数据稳定后将LE置低以锁定显示。

  8. VSS (Ground - 接地):

    • 功能: 芯片的负电源端,通常连接到电路的公共地。

  9. g (Segment Output g): 七段显示器G段的驱动输出。

  10. f (Segment Output f): 七段显示器F段的驱动输出。

  11. e (Segment Output e): 七段显示器E段的驱动输出。

  12. d (Segment Output d): 七段显示器D段的驱动输出。

  13. c (Segment Output c): 七段显示器C段的驱动输出。

  14. b (Segment Output b): 七段显示器B段的驱动输出。

  15. a (Segment Output a): 七段显示器A段的驱动输出。

    • 七段输出(a-g): 这些是CD4511的驱动输出引脚。它们直接连接到共阴极七段显示器的相应段。当对应的段需要点亮时,输出引脚会输出高电平;当不需要点亮时,输出低电平。CD4511的输出是高电流输出,能够直接驱动多数LED七段显示器的各个段。这意味着每个输出引脚在点亮其连接的LED段时,能够提供足够的电流来使其发光。

  16. VDD (Positive Power Supply - 正电源):

    • 功能: 芯片的正电源端,通常连接到+5V、+9V、+12V或其他符合芯片工作电压范围的直流电源。


三、 CD4511的内部逻辑与真值表


CD4511的内部逻辑可以简化为:BCD输入 -> 锁存器 -> 译码器 -> 高电流驱动器。理解其真值表能够帮助我们预测和控制其行为。

简化的BCD输入-七段输出真值表(在LT=高,BI=低,LE=高或已锁存有效数据时):

BCD输入 (DCBA)锁存器输入 (DCBA)数字显示输出段点亮 (高电平)
000000000a,b,c,d,e,f
000100011b,c
001000102a,b,d,e,g
001100113a,b,c,d,g
010001004b,c,f,g
010101015a,c,d,f,g
011001106a,c,d,e,f,g
011101117a,b,c
100010008a,b,c,d,e,f,g
100110019a,b,c,f,g
1010-11111010-1111非法/空白(取决于制造商)

控制引脚(LT, BI, LE)对输出的影响:

  • LT (灯测试):

    • LT = Low (0): 所有段强制点亮(a,b,c,d,e,f,g都输出高电平),无论BCD输入或LE、BI状态如何。

    • LT = High (1): 正常工作。

  • BI (消隐输入):

    • BI = Low (0): 正常工作。

    • BI = High (1): 所有段强制熄灭(a,b,c,d,e,f,g都输出低电平),无论BCD输入、LE或LT状态如何(除非LT强制点亮)。

  • LE (锁存使能):

    • LE = High (1): 锁存器透明,输出跟随BCD输入实时变化。

    • LE = Low (0): 锁存器保持并显示LE从高变低瞬间捕获的数据,即使BCD输入变化,显示也保持不变。

在实际应用中,通常会根据需求将LT引脚上拉至VDD(使其保持高电平),BI引脚下拉至VSS(使其保持低电平)以实现正常显示。只有在需要进行灯测试或消隐功能时才对其进行控制。LE引脚则根据数据更新的需求进行脉冲控制。


四、 CD4511典型应用电路


CD4511最典型的应用是驱动共阴极七段LED显示器。

基本连接:

  1. 电源连接: VDD连接到正电源(例如+5V),VSS连接到地。

  2. BCD输入: A、B、C、D引脚连接到产生BCD码的数字逻辑电路,例如计数器(如CD4017、CD4026)或微控制器(MCU)的GPIO引脚。

  3. 七段输出: a、b、c、d、e、f、g引脚分别连接到共阴极七段显示器的对应段。由于CD4511具有驱动能力,通常可以直接连接,但为了保护LED并控制亮度,建议在每个段输出与LED之间串联一个限流电阻(通常为150欧姆至1k欧姆,具体取决于电源电压和LED特性)。

  4. 共阴极连接: 共阴极七段显示器的公共阴极引脚连接到地。

  5. 控制引脚:

    • LT: 通常连接到VDD,除非需要测试显示器。

    • BI: 通常连接到VSS,除非需要消隐显示。

    • LE: 根据需要连接到控制器(如MCU)的GPIO引脚,或者直接连接到VDD以实现实时显示,或者连接到VSS以锁定某一显示。

应用示例:数字计数器显示

将CD4511与一个BCD计数器(如CD4017或CD4026)结合,可以实现一个简单的数字计数器。CD4017/CD4026的BCD输出直接连接到CD4511的BCD输入。每当计数器递增时,CD4511就会译码并显示新的数字。在这种应用中,如果不需要锁存功能,可以将CD4511的LE引脚直接连接到VDD,使其始终处于透明模式,实时更新显示。

多位数字显示

对于多位数字显示(例如显示三位数字123),通常会采用时间多路复用(Time Multiplexing)技术。在这种方案中,多个CD4511芯片(每个驱动一位数字)共享一组BCD数据线。通过增加一个多路选择器(如CD4514或74LS138)来控制每一位数字的使能(即连接到数码管的公共阴极)。控制器会非常快速地轮流给每个CD4511提供数据,并同时使能对应的数码管。由于人眼的视觉暂留效应,虽然数码管是分时点亮的,但看起来像是所有数字都在同时显示。在多路复用系统中,CD4511的锁存功能(LE引脚)和消隐功能(BI引脚)变得尤为重要,它们可以确保在切换显示位时数据能够被正确锁定并消除切换时的残影。


五、 使用CD4511的注意事项


  • 电源电压: 确保工作电源电压在CD4511的数据手册规定范围内。超出范围可能损坏芯片或导致性能不稳定。

  • 输入信号电平: 输入BCD数据和控制信号(LT、BI、LE)的逻辑电平应与CD4511的VDD和VSS相匹配,以确保可靠的逻辑识别。

  • 限流电阻: 虽然CD4511具有较高的输出驱动能力,但为了保护LED七段显示器,并根据实际亮度需求调整,建议在CD4511的七段输出与LED段之间串联适当的限流电阻。电阻值可以通过欧姆定律计算:R=(V_DDV_f)/I_f,其中 V_f 是LED的正向电压, I_f 是LED的期望正向电流。通常, I_f 设定在5mA到20mA之间。

  • 非法BCD输入: 对于1010到1111的BCD输入,CD4511的显示是未定义的。在设计中应避免这些输入,或通过逻辑电路确保只提供有效的BCD码。

  • ESD保护: 作为CMOS器件,CD4511对静电放电(ESD)比较敏感。在操作和安装时应采取适当的ESD防护措施。

  • 去耦电容: 在CD4511的VDD和VSS引脚之间放置一个0.1uF的陶瓷去耦电容,靠近芯片,以滤除电源噪声,确保芯片稳定工作。

  • 共阴极显示器: CD4511是为共阴极七段显示器设计的。如果需要驱动共阳极显示器,则需要额外的反相器或使用专为共阳极设计的译码器(如CD4543)。


六、 CD4511与其他译码器的比较


在数字显示驱动领域,CD4511并非唯一的选择,但它以其独特的集成度而受欢迎。

  • 与CD4543(BCD转七段LCD驱动器)的比较: CD4543是另一款常用的CMOS BCD转七段译码器,但它专为驱动LCD(液晶显示器)设计。LCD驱动需要交流信号,而CD4543能够提供这些信号,同时其输出电流远低于CD4511,因为它不是直接驱动LED。CD4511则专注于驱动高电流的LED。两者通常不能互换使用。

  • 与TTL系列译码器(如74LS47)的比较: 74LS47是TTL系列的BCD转七段共阳极译码器/驱动器。它与CD4511的主要区别在于其逻辑系列(TTL vs. CMOS)和驱动类型(共阳极 vs. 共阴极)。TTL器件通常功耗较高,但速度可能更快。74LS47驱动共阳极数码管,其输出为低电平有效。CD4511是CMOS器件,功耗低,驱动共阴极数码管,输出为高电平有效。

  • 与微控制器的比较: 现代设计中,很多简单的数字显示功能可以直接通过微控制器(MCU)的GPIO口和内部软件实现BCD译码和七段显示驱动。然而,对于需要节省MCU资源、简化软件逻辑或需要直接硬件译码的应用场景,CD4511依然是一个非常有效的选择。特别是在要求低功耗、高可靠性和特定驱动能力的独立显示单元中,CD4511的优势依然显著。


七、 总结与展望


CD4511作为一款经典的BCD转七段译码器/驱动器,以其集成度高、使用简便、驱动能力强和低功耗等特点,在各种数字显示应用中发挥着重要作用。从简单的计数器显示到复杂的仪表盘,它都能提供可靠的数字显示解决方案。

尽管现在微控制器和更先进的显示技术(如OLED、LCD模块)越来越普及,但对于许多传统嵌入式系统、教学实验、DIY项目以及对成本、功耗和简化硬件设计有严格要求的应用来说,CD4511仍然是一个不可或缺的组件。理解其引脚功能和工作原理,对于任何从事数字电路设计和调试的工程师或爱好者来说,都是一项基本而重要的技能。掌握CD4511的使用,可以帮助我们更好地理解数字逻辑电路的底层工作方式,并为更复杂的显示系统设计打下坚实的基础。
