CD4069芯片引脚功能图及其数字逻辑世界深度解析

CD4069，一个看似简单却在数字电子世界中扮演着基石角色的CMOS六反相器芯片，其内部蕴含着数字逻辑最基础的运算——非（NOT）运算。理解CD4069的引脚功能，远不止识别每个引脚的名称和作用那么简单，它更是一个深入探索CMOS技术、数字逻辑门工作原理、乃至整个数字系统设计理念的窗口。本文将从CD4069的基本引脚功能出发，层层深入，详尽阐述其内部结构、电气特性、应用场景、设计考量以及与其他数字逻辑器件的比较，力求构建一个全面而深刻的CD4069技术解析画卷。

一、CD4069引脚功能概览：通往数字逻辑世界的门户

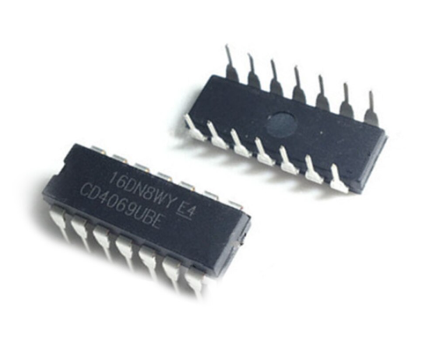

CD4069通常采用14引脚的DIP（双列直插）封装或SOP（小外形）封装。无论采用何种封装形式，其引脚功能都保持一致。这14个引脚承载着电源供应、信号输入、信号输出以及接地等核心功能，共同构成了该芯片与外部电路交互的完整接口。理解这些引脚的定义，是正确使用CD4069的第一步，也是构建任何数字逻辑电路的基础。

1. 引脚分布图与基本标识

在典型的14引脚封装中，CD4069的引脚分布遵循行业标准，通常通过封装上的缺口或圆点来标识1号引脚的位置，然后逆时针依次递增。

• VCC (或VDD)：电源正极输入引脚

• 引脚功能详述： VCC引脚是CD4069的正电源供应端。它为芯片内部的所有CMOS晶体管提供工作所需的正电压。CMOS器件的供电电压范围通常较宽，对于CD4000系列，VCC电压可以从3V到18V，这赋予了CD4069极高的应用灵活性，使其能够适应不同电压等级的数字系统。稳定的VCC供电是芯片正常工作的基本前提。电源电压的波动，特别是纹波过大，可能会导致芯片输出不稳定，甚至产生错误逻辑电平。因此，在实际应用中，通常会在VCC引脚附近并联一个去耦电容（通常为0.1uF到1uF的陶瓷电容），用于滤除电源噪声，稳定电源电压，为芯片提供纯净的电源环境，确保CMOS门在快速开关时能够及时补充电荷，避免瞬态压降。这个去耦电容应尽可能靠近芯片的VCC引脚放置，以最大限度地发挥其滤波作用。此外，还需要注意电源的极性，VCC必须连接到系统中的正电源轨。反向连接电源会导致芯片损坏。

• GND (或VSS)：电源负极/接地引脚

• 引脚功能详述： GND引脚是CD4069的负电源供应端，即接地端。它是芯片内部所有CMOS晶体管的公共参考点，所有输入信号的低电平以及输出信号的低电平都以GND为基准。在数字电路中，GND通常被定义为0V电位。连接GND时，必须确保其与系统中的公共地线连接良好，形成完整的电流回路。与VCC一样，GND的稳定性对于芯片的正常工作至关重要。一个“干净”的GND可以减少共模噪声，提高信号的信噪比。在多层PCB设计中，通常会有专门的地平面来提供低阻抗的接地路径，以确保所有数字器件都能共享一个稳定的参考地电位。

• 输入引脚 (A, B, C, D, E, F 等，具体标签依数据手册)

• 引脚功能详述： CD4069包含六个独立的非门，每个非门都对应一个独立的输入引脚。例如，如果非门1的输入是引脚2，那么引脚2就是非门1的输入引脚。这些输入引脚接受外部数字信号，通常是高电平（逻辑1，接近VCC）或低电平（逻辑0，接近GND）。CMOS输入的特点是高阻抗，这意味着它们在静态时几乎不消耗电流。这种特性使得CD4069可以驱动很小的电流，非常适合用于电池供电的应用或低功耗系统。然而，高阻抗输入也带来一个重要的设计考虑：未连接的（浮空）CMOS输入引脚是不能存在的。浮空输入会因为外部电磁干扰、静电感应或其他环境因素而漂浮在不确定的电压状态，这可能导致芯片内部的CMOS对管处于半导通状态，从而产生贯穿电流（也称“直通电流”），大幅增加芯片的静态功耗，甚至可能导致芯片发热损坏，或者输出逻辑状态不稳定，产生毛刺（glitch）信号。因此，所有未使用的输入引脚必须被明确地连接到VCC（对于反相器，这意味着其输出将固定为低电平）或GND（对于反相器，其输出将固定为高电平），或者连接到其他有效的逻辑电平。这种连接通常通过上拉电阻或下拉电阻实现，或者直接连接到VCC/GND。

• 输出引脚 (Y, Z, W 等，或与输入引脚对应)

• 引脚功能详述： 每个非门都有一个对应的输出引脚。这些输出引脚提供非门运算的结果。如果输入引脚为高电平，则其对应的输出引脚为低电平；如果输入引脚为低电平，则其对应的输出引脚为高电平。CD4069的输出是推挽式（Push-Pull）结构，这意味着它内部包含了P沟道MOSFET和N沟道MOSFET，可以源出（Source）电流到负载（当输出为高电平时）也可以吸收（Sink）电流自负载（当输出为低电平时）。这种结构使得输出具有较强的驱动能力，能够驱动后续的数字逻辑门，甚至小电流的LED。CMOS输出的驱动能力通常由其输出阻抗决定。低输出阻抗意味着更强的电流驱动能力。在输出高电平时，输出电压接近VCC；在输出低电平时，输出电压接近GND。CD4069的输出是**轨到轨（Rail-to-Rail）**的，即输出电压可以非常接近电源电压的两个极限。这使得它们在低电压应用中表现出色，能够提供最大的信号摆幅。与输入类似，输出引脚也不能随意连接。它们通常会连接到下一个逻辑门的输入端，或者通过限流电阻驱动LED等负载。

2. CD4069引脚分配示例 (以14引脚DIP封装为例)

请注意，以下引脚分配是通用示例，具体的引脚编号请务必参考CD4069的官方数据手册（Datasheet），因为不同制造商或具体型号可能存在细微差异。

• 引脚1：1A (第一个非门的输入)

• 引脚2：1Y (第一个非门的输出)

• 引脚3：2A (第二个非门的输入)

• 引脚4：2Y (第二个非门的输出)

• 引脚5：3A (第三个非门的输入)

• 引脚6：3Y (第三个非门的输出)

• 引脚7：GND (电源负极/地)

• 引脚8：4A (第四个非门的输入)

• 引脚9：4Y (第四个非门的输出)

• 引脚10：5A (第五个非门的输入)

• 引脚11：5Y (第五个非门的输出)

• 引脚12：6A (第六个非门的输入)

• 引脚13：6Y (第六个非门的输出)

• 引脚14：VCC (电源正极)

这个标准引脚分配将六个非门以对称且便于布线的方式排列，VCC和GND引脚通常位于对角线位置，以便于PCB布局和电源去耦。

二、CD4069的内部工作原理：CMOS反相器的奥秘

CD4069的每一个非门都基于最基本的CMOS逻辑单元——CMOS反相器构建。深入理解其内部原理，需要我们回顾CMOS晶体管的工作特性。

1. CMOS晶体管基础：PMOS与NMOS

CMOS（Complementary Metal-Oxide-Semiconductor，互补金属氧化物半导体）技术的核心在于同时使用两种类型的MOSFET：

• PMOS (P-channel Metal-Oxide-Semiconductor Field-Effect Transistor，P沟道金属氧化物半导体场效应晶体管)：

• 工作原理： PMOS晶体管在栅极（Gate）电压相对于源极（Source）电压足够低时导通，形成一个导电沟道。当栅极电压接近源极电压时，PMOS截止。在数字电路中，PMOS通常连接到正电源VCC。当栅极输入为低电平（接近GND）时，PMOS导通，其漏极（Drain）输出为高电平（接近VCC）。

• NMOS (N-channel Metal-Oxide-Semiconductor Field-Effect Transistor，N沟道金属氧化物半导体场效应晶体管)：

• 工作原理： NMOS晶体管在栅极电压相对于源极电压足够高时导通。当栅极电压接近源极电压时，NMOS截止。在数字电路中，NMOS通常连接到负电源GND。当栅极输入为高电平（接近VCC）时，NMOS导通，其漏极输出为低电平（接近GND）。

2. CMOS反相器的结构与逻辑行为

一个基本的CMOS反相器由一个PMOS晶体管和一个NMOS晶体管串联构成，它们的栅极连接在一起作为输入端，漏极连接在一起作为输出端。PMOS的源极连接VCC，NMOS的源极连接GND。

• 输入为低电平（逻辑0，接近GND）时：

• PMOS的栅极电压相对于源极（VCC）为低电平（Vgs = GND - VCC），导致PMOS导通，提供一条从VCC到输出端的低阻抗通路。

• NMOS的栅极电压相对于源极（GND）也为低电平（Vgs = GND - GND = 0V），导致NMOS截止，断开从输出端到GND的通路。

• 因此，输出端被拉高到接近VCC，即输出为高电平（逻辑1）。

• 输入为高电平（逻辑1，接近VCC）时：

• PMOS的栅极电压相对于源极（VCC）为高电平（Vgs = VCC - VCC = 0V），导致PMOS截止，断开从VCC到输出端的通路。

• NMOS的栅极电压相对于源极（GND）为高电平（Vgs = VCC - GND），导致NMOS导通，提供一条从输出端到GND的低阻抗通路。

• 因此，输出端被拉低到接近GND，即输出为低电平（逻辑0）。

3. CD4069内部的六个反相器

CD4069的内部集成了六个完全独立的、结构相同的CMOS反相器。每个反相器都接收一个输入信号并产生一个反向的输出信号。这六个反相器共享相同的VCC和GND电源引脚，但它们的输入和输出逻辑路径是相互独立的，互不影响。这种模块化的设计使得CD4069能够灵活地应用于各种需要多个非门功能的场合，同时保持了芯片的封装尺寸和引脚数量的合理性。

4. 静态功耗与贯穿电流

CMOS逻辑器件的一个显著优点是极低的静态功耗。在输入信号保持稳定（高电平或低电平）时，PMOS和NMOS晶体管中总有一个是截止的，因此在VCC和GND之间没有直流电流通路，理论上静态功耗为零（实际上有微小的漏电流）。

然而，当输入信号从低电平转换到高电平或从高电平转换到低电平时，在输入信号处于VCC和GND之间的过渡区域时，PMOS和NMOS晶体管会同时处于导通状态（都处于线性区或饱和区）。此时，VCC和GND之间会形成一个暂时的低阻通路，产生一个瞬态的贯穿电流（shoot-through current 或 short-circuit current）。这个电流在开关过程中瞬间流过，是CMOS器件动态功耗的主要来源之一。信号翻转的频率越高，动态功耗就越大。为了降低动态功耗，设计者会优化晶体管的尺寸和阈值电压，并尽量确保输入信号的上升/下降时间足够快，以减少晶体管同时导通的时间。

三、CD4069的电气特性：性能指标的量化

理解CD4069的电气特性是正确选择和使用该芯片的关键。这些特性通常在数据手册中以图表和表格的形式给出，涵盖了电压、电流、时间、功耗等多个维度。

1. 电源电压 (VDD)

• 范围： CD4000系列芯片，包括CD4069，通常具有很宽的电源电压范围，一般为3V到18V。这种宽电压范围使得它们能够兼容多种电源系统，从低压电池供电系统到更高电压的工业控制系统。但需要注意，芯片的特性（如输出驱动能力、传播延迟、噪声容限）会随着电源电压的变化而变化。

2. 输入电压 (VIN)

• 高电平输入电压 (VIH)： 保证芯片输入被识别为逻辑1的最小输入电压。对于CD4000系列，通常规定为0.7 * VDD。这意味着当输入电压高于这个值时，芯片肯定会将其识别为高电平。

• 低电平输入电压 (VIL)： 保证芯片输入被识别为逻辑0的最大输入电压。通常规定为0.3 * VDD。这意味着当输入电压低于这个值时，芯片肯定会将其识别为低电平。

• 未定义区域： 在VIL和VIH之间的电压区域是不确定区。如果输入信号落在这个区域，芯片的输出可能会不稳定，甚至振荡。因此，在数字电路设计中，必须确保输入信号完全摆动到逻辑高电平或逻辑低电平区域，避免进入不确定区。

3. 输出电压 (VOUT)

• 高电平输出电压 (VOH)： 输出被识别为逻辑1的最小电压。对于CD4069，其输出是轨到轨的，因此VOH非常接近VDD。

• 低电平输出电压 (VOL)： 输出被识别为逻辑0的最大电压。同样，VOL非常接近GND。

• 轨到轨输出： 这是CMOS逻辑的显著优势，使得它能够与后续CMOS级良好地连接，提供最大的信号摆幅和噪声容限。

4. 输出驱动电流 (IOH, IOL)

• 高电平输出电流 (IOH)： 当输出为高电平时，芯片能够源出的最大电流。这个值决定了芯片在高电平时能够驱动多少负载。

• 低电平输出电流 (IOL)： 当输出为低电平时，芯片能够吸收的最大电流。这个值决定了芯片在低电平时能够驱动多少负载。

• 驱动能力： CD4069的驱动能力会随着电源电压的增加而增加。在较低的VCC下，其驱动能力相对较弱，但在较高VCC下（例如15V），其驱动能力足以驱动多个TTL兼容负载或LED（需要串联限流电阻）。数据手册会给出不同VDD下的典型和最大驱动电流。在设计时，必须确保所连接的负载电流需求不超过CD4069的驱动能力，否则会导致输出电压下降，影响逻辑电平的正确性。

5. 传播延迟时间 (tPLH, tPHL)

• 传播延迟 (Propagation Delay)： 衡量芯片对输入信号变化作出响应所需的时间。它是从输入信号达到其50%电平到输出信号达到其50%电平之间的时间差。

• tPLH (Propagation Delay Low-to-High)： 输入从高到低变化，导致输出从低到高变化的延迟时间。

• tPHL (Propagation Delay High-to-Low)： 输入从低到高变化，导致输出从高到低变化的延迟时间。

• 影响因素： 传播延迟主要受电源电压、负载电容和工作温度的影响。

• 电源电压： 提高电源电压通常会缩短传播延迟，因为晶体管的导通电阻会减小，充放电速度加快。

• 负载电容： 负载电容越大，充放电所需的时间越长，传播延迟就越长。因此，在高速应用中，需要尽量减小负载电容。

• 温度： 随着温度升高，晶体管的迁移率下降，传播延迟通常会增加。

• CD4069的延迟： CD4069作为CD4000系列中的一员，其传播延迟相对较长，通常在几十纳秒到数百纳秒之间，具体取决于VDD和负载。这使得它不适合超高速数字系统，但对于许多中低速应用来说已经足够。

6. 功耗 (Power Consumption)

• 静态功耗 (Static Power Dissipation)： 当芯片输入保持稳定时（无信号翻转），消耗的功率。CMOS器件的静态功耗极低，通常只有纳瓦级，主要由漏电流引起。这是CD4000系列在低功耗应用中具有优势的关键原因。

• 动态功耗 (Dynamic Power Dissipation)： 当芯片输入信号发生翻转时，由于内部晶体管的充放电以及瞬态贯穿电流引起的功耗。动态功耗与工作频率、负载电容和电源电压的平方成正比。公式可近似表示为：Pdynamic=CPD×VDD2×f

• CPD 是等效的功耗耗散电容，它代表了芯片内部晶体管以及外部负载的等效电容。

• VDD 是电源电压。

• f 是开关频率。

• 这意味着在频率较高或电源电压较高的应用中，CD4069的功耗会显著增加。

7. 噪声容限 (Noise Immunity/Margin)

• 定义： 噪声容限衡量了芯片抵抗噪声干扰的能力，即输入信号在不导致错误输出的情况下所能容忍的最大噪声电压。

• 计算：

• 高电平噪声容限 (NMH)： NMH=VOHmin−VIHmin

• 低电平噪声容限 (NML)： NML=VILmax−VOLmax

• CMOS优势： CD4000系列芯片以其高噪声容限而闻名。由于其VIL和VIH的阈值通常是VDD的0.3和0.7倍，这意味着其逻辑“1”和逻辑“0”的区域非常宽，对于噪声的抵抗能力强于TTL等逻辑家族。例如，在VDD=5V时，VIH为3.5V，VIL为1.5V，这意味着有一个2V的不确定区，但同时提供了1.5V的噪声容限（5V-3.5V=1.5V用于高电平噪声，1.5V-0V=1.5V用于低电平噪声）。这使得CD4069在工业环境或存在电磁干扰的场合表现良好。

四、CD4069的应用场景：非门的多功能性

尽管反相器是数字逻辑中最简单的门电路，但其用途却极为广泛，CD4069也因此在众多数字电路设计中占据一席之地。

1. 信号反相/逻辑取反

这是非门最直接和核心的功能。当需要将一个逻辑信号的真值反转时，CD4069是理想的选择。例如，将一个高电平有效的控制信号转换为低电平有效，或者反之。

2. 缓冲器 (Buffer)

虽然反相器本身会反转信号，但通过将两个反相器串联，可以实现一个同相的缓冲器。

• A -> 非门1 -> B -> 非门2 -> C

• 如果A是输入，C是最终输出，那么C的逻辑状态将与A相同。

• 为什么要使用缓冲器？

• 增强驱动能力： 当一个信号源（例如一个传感器的输出或一个弱驱动能力的逻辑门）不足以驱动后续的多个负载时，可以使用缓冲器来增强信号的驱动能力。CD4069的每一个非门都具有一定的输出驱动能力，串联后可以进一步提高驱动多个负载的能力。

• 隔离负载： 缓冲器可以将前级电路与后级电路隔离开来，防止负载效应反过来影响信号源。例如，当一个高阻抗的信号源需要驱动一个具有较大输入电容的器件时，缓冲器可以提供一个低阻抗的输出，有效地驱动负载电容，减少信号失真和延迟。

• 电平转换： 虽然CD4069本身不直接进行电平转换（因为它只是反相），但在一些复杂的电平转换电路中，反相器可以作为辅助单元，用于调整信号的逻辑极性或作为电平转换的组成部分。

• 延迟线： 虽然不是其主要功能，但每个门都引入一定的传播延迟。在某些低成本、对时序要求不高的应用中，可以将多个反相器串联起来，形成一个简单的固定延迟线。但需要注意的是，这种延迟线的精度不高，且受温度和电压影响较大。

3. 振荡器 (Oscillator)

利用奇数个（例如3个、5个或7个）反相器串联，并在首尾之间加入反馈回路，可以构建一个简单的环形振荡器（Ring Oscillator）。

• 工作原理： 当输入信号为高电平，第一个反相器输出低电平，第二个反相器输出高电平，以此类推。由于是奇数个反相器，最后一个反相器的输出将与第一个反相器的输入逻辑相反。将最后一个反相器的输出反馈回第一个反相器的输入，就会形成一个正反馈环路。这个逻辑冲突导致信号在环路中不断反转，从而产生一个方波振荡信号。

• 振荡频率： 振荡频率取决于每个反相器的传播延迟和环路中的总延迟。延迟越小，频率越高。可以通过在环路中增加RC元件（电阻电容）来外部调节振荡频率，例如在某个反相器的输入或输出端串联一个电阻，并并联一个电容到地。增加RC时间常数会增加信号的充放电时间，从而降低振荡频率。

• 应用： 环形振荡器常用于产生系统时钟、脉冲信号发生器、简单的蜂鸣器驱动电路、或者作为微控制器中看门狗定时器的低频时钟源。CD4069因其CMOS特性和高输入阻抗，非常适合作为RC振荡器的核心组件，因为它对外部RC网络的负载效应较小。

4. 施密特触发器 (Schmitt Trigger) 的构建 (间接)

虽然CD4069本身是普通的反相器，不具备施密特触发器的迟滞特性，但有时可以通过巧妙的外部反馈电路，结合CD4069构建具有迟滞特性的电路，用于信号整形和抗噪声。

• 一个常见的做法是将一个普通的CMOS反相器与正反馈电阻结合，可以模拟出施密特触发器的迟滞特性。这种方法通常需要精确选择电阻值来设定上下阈值电压。

• 施密特触发器的作用： 施密特触发器具有两个不同的阈值电压（一个用于上升沿触发，一个用于下降沿触发），这使得它能够有效地消除输入信号上的噪声，并将缓慢变化的模拟信号转换为清晰的数字方波。当模拟信号缓慢跨越某个电压阈值时，普通反相器可能会发生多次误触发，而施密特触发器由于其迟滞特性，只有当信号强度足够大并跨过其设定阈值时才会翻转，因此抗噪声能力更强。

5. 简单的逻辑组合

虽然CD4069是反相器，但它可以与其他逻辑门（如AND、OR、XOR门）组合，实现更复杂的逻辑功能。例如：

• NAND门： 将一个AND门的输出连接到一个非门（CD4069）的输入，即可实现NAND功能。

• NOR门： 将一个OR门的输出连接到一个非门（CD4069）的输入，即可实现NOR功能。

• 或非门（NOR）和与非门（NAND）作为通用门： 在数字逻辑设计中，NOR门和NAND门被称为“通用门”，因为仅用这两种门（或其中一种）就可以构建任何其他逻辑功能。因此，CD4069作为非门，是实现这些通用门构建的基础部件。例如，通过反相器和AND门可以实现NAND，通过反相器和OR门可以实现NOR。

五、CD4069与其他逻辑家族的比较：CMOS的独特优势

在数字逻辑芯片家族中，除了CD4000系列CMOS，还有TTL（Transistor-Transistor Logic，晶体管-晶体管逻辑）是另一个重要的家族。比较CD4069（CMOS）与TTL器件的特性，可以更好地理解CD4069的优势和适用场景。

1. 与TTL逻辑的对比

• 电源电压范围：

• CD4069 (CMOS)： 宽范围，通常为3V-18V。这使得它在电池供电和各种工业电压应用中更具灵活性。

• TTL： 窄范围，标准为5V（±5%）。对电源电压的稳定性要求更高。

• 功耗：

• CD4069 (CMOS)： 极低的静态功耗（纳瓦级），这是其最大的优势之一。动态功耗随频率和VDD平方增加。非常适合低功耗、电池供电系统。

• TTL： 静态功耗相对较高（毫瓦级），即使在静态时也有显著电流消耗。不适合电池供电和低功耗应用。

• 噪声容限：

• CD4069 (CMOS)： 高噪声容限（通常为VDD的45%左右）。其输入阈值电压（0.3VDD和0.7VDD）提供了一个宽广的噪声容限区间，使其在工业噪声环境中表现出色。

• TTL： 噪声容限相对较低（通常约为0.4V）。在嘈杂环境中更容易受到干扰。

• 扇出能力 (Fan-out)：

• CD4069 (CMOS)： 高扇出能力（通常可以驱动50个或更多同类CMOS门）。由于CMOS输入是高阻抗的，它对驱动源的电流需求很小，因此一个CMOS输出可以驱动大量的CMOS输入。

• TTL： 扇出能力相对较低（通常为10个同类TTL门）。TTL输入需要一定的电流来驱动，因此其扇出能力受限。

• 速度 (传播延迟)：

• CD4069 (CMOS)： 相对较慢。传播延迟通常在几十纳秒到数百纳秒，取决于VDD和负载。不适合超高速应用。

• TTL： 相对较快。标准TTL的传播延迟通常在10-20纳秒，高速TTL（如Schottky TTL）更快。

• 输入浮空特性：

• CD4069 (CMOS)： 不允许输入浮空，必须明确连接到VCC或GND以避免高功耗和不稳定。

• TTL： TTL输入浮空通常被视为逻辑高电平。但为了可靠性，仍然建议明确连接。

• 输出结构：

• CD4069 (CMOS)： 推挽式，轨到轨输出。

• TTL： 某些TTL（如标准TTL）是图腾柱输出，而其他（如开路集电极OC）需要外部上拉电阻。

2. CD4069的独特优势总结

• 极低的静态功耗： 对于电池供电、长时间运行且功耗受限的应用至关重要。

• 宽电源电压范围： 提高设计灵活性，减少电源管理复杂性。

• 高噪声容限： 提高了系统在工业或嘈杂环境中的可靠性。

• 高扇出能力： 简化了多负载驱动的设计，减少了对额外缓冲器的需求。

• 轨到轨输出： 最大化信号摆幅，提高了后续CMOS级的驱动能力和噪声容限。

六、CD4069设计与应用中的关键考量

在实际电路设计中使用CD4069时，除了理解其引脚功能和电气特性外，还需要注意一些关键的设计细节，以确保电路的稳定性和可靠性。

1. 电源去耦与滤波

• 重要性： 尽管CD4069的静态功耗很低，但在高频开关时，由于瞬态贯穿电流和输出电容充放电，会从电源线瞬时抽取较大的电流。如果电源线阻抗过高，会导致VCC和GND之间产生瞬时电压跌落或尖峰，即电源噪声。这种噪声可能会传播到其他芯片，导致数字电路误动作，甚至引起振荡。

• 实践： 在每个CD4069芯片的VCC引脚和GND引脚之间，应尽可能近地放置一个0.1uF到1uF的陶瓷去耦电容。这个电容应该具有低的ESR（等效串联电阻）和ESL（等效串联电感），能够迅速提供或吸收瞬时电流。对于PCB设计，去耦电容应放置在芯片引脚的正下方或紧邻其旁边，并使用短而宽的走线连接到VCC和GND，以减小寄生电感。对于整个电路板，通常还需要在电源入口处放置一个较大的电解电容（例如10uF或100uF）来滤除低频噪声，提供更稳定的电源。

2. 未使用输入引脚的处理

• 强制原则： 绝对不能让CMOS的输入引脚浮空！ 这是使用CD4000系列芯片最重要的设计规则之一。

• 处理方法：

• 连接到VCC或GND： 对于未使用的反相器，将其输入引脚直接连接到VCC（则其输出将固定为低）或GND（则其输出将固定为高）。这种方法最简单，但会使这部分电路“死掉”，无法再被用作其他功能。

• 连接到已使用的输入： 如果有空余的反相器，可以将其输入连接到电路中一个已使用的、且电平稳定的输入信号，使其输出作为该信号的冗余反相输出，或者用于构建一些简单的固定逻辑。

• 串联使用： 如果芯片中有多个未使用的非门，可以将其串联起来，然后将最后一个非门的输出连接到VCC或GND，以确保所有门的输入都有确定的电平。

• 原因： 浮空输入会导致CMOS对管进入线性区，产生大电流贯穿，不仅增加静态功耗，导致芯片发热，甚至可能烧毁芯片，同时也会导致输出状态不稳定。

3. 输入信号的上升/下降时间

• 要求： CD4069对输入信号的上升/下降时间有一定的要求。过慢的输入边沿（例如几微秒甚至更长）会导致芯片在输入信号处于不确定区的时间过长，从而长时间产生贯穿电流，大幅增加动态功耗，甚至可能导致芯片发热损坏，或者输出产生振荡。

• 处理： 对于来自模拟信号源或经过RC滤波后的缓慢变化的信号，如果需要驱动CD4069，应考虑在输入端使用施密特触发器（例如CD4093或CD40106，这些是带有施密特触发输入的反相器或NAND门）进行整形，将缓慢变化的信号转换为快速上升/下降的方波，再输入到CD4069。这可以有效防止输入边沿过慢引起的问题。

4. 输出驱动能力与负载匹配

• 考虑： CD4069的输出驱动能力有限，特别是在较低的VDD下。在驱动LED、继电器或其他需要较大电流的负载时，必须确保总电流需求不超过CD4069的输出能力。

• 实践：

• 限流电阻： 驱动LED时，必须串联一个适当的限流电阻，以限制通过LED和CD4069输出级的电流，保护LED和芯片。

• 缓冲或驱动器： 如果需要驱动较大电流的负载（例如电机、大功率继电器），CD4069的输出应连接到外部驱动电路（如BJT晶体管、MOSFET或专门的电机驱动IC）的输入端，而不是直接驱动这些大负载。

• 扇出： 当一个CD4069输出需要驱动多个CMOS输入时，应计算总的输入电容，并确保在可接受的传播延迟范围内。虽然CMOS的扇出能力很高，但在高频应用中，过多的负载电容会显著增加传播延迟。

5. 静电防护 (ESD)

• 重要性： CMOS器件对静电放电（ESD）非常敏感。高压静电可能会击穿芯片内部的栅氧化层，导致芯片永久性损坏。

• 预防措施：

• 佩戴防静电腕带： 在处理CMOS芯片时，务必佩戴与地线连接的防静电腕带。

• 使用防静电包装： 芯片应储存在防静电袋或导电泡沫中。

• 接地工作台： 在防静电工作台上进行操作。

• 先连接地线： 在将芯片插入电路板之前，确保操作者和电路板都已良好接地。

• 避免摩擦： 避免在芯片附近产生静电，例如快速滑动芯片或用手摩擦芯片。

6. 工作温度范围

• 影响： 芯片的电气特性（如传播延迟、驱动能力、功耗）都会随工作温度的变化而变化。极端温度（过高或过低）可能导致芯片性能下降甚至失效。

• 数据手册： 始终查阅CD4069的数据手册，了解其推荐的工作温度范围。在超出此范围的环境下使用芯片，可能会导致不可预测的行为。

七、CD4069的等效与替代：兼容性与升级

在实际项目中，有时可能需要寻找CD4069的等效或替代芯片，原因可能是供货、成本、性能要求或兼容性考虑。

1. 逻辑功能等效

• 其他制造商的CD4069： 许多半导体制造商都生产兼容CD4069的芯片，例如TI (Texas Instruments) 的CD4069UB、NXP、STMicroelectronics、ON Semiconductor等。这些芯片在引脚功能和基本逻辑特性上都是兼容的，但具体的电气参数（如传播延迟、驱动能力、功耗）可能会有细微差异。因此，在替换时仍需查阅新芯片的数据手册进行确认。

• 更现代的CMOS系列：

• 74HC系列（High-Speed CMOS）： 例如74HC04也是六反相器芯片。74HC系列在速度上远超CD4000系列，其传播延迟通常在几纳秒到十几纳秒。它们通常工作在5V电源电压下，但也有支持3.3V甚至更低电压的版本。74HC系列兼容TTL电平输入，并具有CMOS的低功耗特性（但在高速工作时动态功耗更高）。如果项目对速度有更高要求，且电源电压合适，74HC04是一个很好的升级替代品。然而，74HC系列通常没有CD4000系列那么宽的电源电压范围。

• 74HCT系列（High-Speed CMOS, TTL-compatible）： 74HCT系列与74HC系列类似，但其输入阈值是专门为与TTL输出兼容而设计的。这意味着它们可以与TTL器件直接接口，而不需要额外的电平转换电路。例如74HCT04。

• AC/ACT系列（Advanced CMOS）： 这些是更高速的CMOS逻辑系列，提供更快的开关速度和更强的驱动能力，但通常也意味着更高的动态功耗。

• LV/LVC/ALVC系列（Low Voltage/Low Voltage CMOS）： 这些是为低电压系统设计的CMOS逻辑，支持1.8V、2.5V、3.3V等更低的电源电压。如果您的设计需要更低的电源电压，可以考虑这些系列的六反相器。

2. 替代时的考量

• 电源电压： 确保替代芯片的电源电压范围与您的设计兼容。

• 逻辑电平： 检查输入VIH/VIL和输出VOH/VOL是否匹配，特别是当与不同逻辑家族的芯片接口时。

• 传播延迟： 如果时序是关键，确保替代芯片的速度能够满足系统要求。

• 驱动能力： 检查替代芯片的输出电流能力是否足以驱动所有连接的负载。

• 封装： 确保替代芯片的封装与PCB设计兼容。

• 功耗： 对于低功耗应用，需要比较替代芯片的静态和动态功耗。

• 成本与供货： 综合考虑芯片的成本和市场供货情况。

八、CD4069的局限性与高级应用思路

尽管CD4069简单实用，但它并非万能，在某些场景下也存在局限性，理解这些局限性有助于我们做出更合理的设计决策。同时，通过一些高级应用思路，可以扩展其功能。

1. 局限性

• 速度相对较慢： 对于需要几十MHz以上时钟频率的高速数字系统，CD4069的传播延迟可能无法满足要求，此时应选择74HC/ACT等高速CMOS逻辑。

• 不带施密特触发器输入： 普通CD4069的反相器输入没有迟滞特性，对缓慢变化的输入信号或噪声敏感。这需要设计者额外注意输入信号的质量，或使用带有施密特触发功能的芯片进行预处理。

• 驱动能力有限： 虽然对于CMOS输入具有高扇出能力，但直接驱动大电流负载的能力较弱。

• 无法直接做电平转换： CD4069只是一个反相器，其输出摆幅与电源电压相关。它不能直接将一个5V信号转换为3.3V信号，除非VCC本身就是3.3V。在需要不同电压域之间进行电平转换时，通常需要专门的电平转换芯片或基于晶体管的电平转换电路。

2. 高级应用思路

• 晶体振荡器驱动： 虽然环形振荡器可以产生时钟，但精度不高。CD4069的CMOS反相器也可以与外部石英晶体和少量电阻电容配合，构成一个稳定的晶体振荡器。晶体振荡器可以产生非常精确和稳定的时钟信号，广泛应用于微控制器、定时器和通信系统中。在这种应用中，一个反相器通常用作增益级，而晶体则提供频率选择性反馈。

• 多谐振荡器： 除了环形振荡器，CD4069还可以通过外部RC网络构建更复杂的多谐振荡器，如非稳态多谐振荡器（产生连续方波）、单稳态多谐振荡器（产生一个单次脉冲）和双稳态多谐振荡器（作为锁存器或触发器）。这些电路在定时、脉冲生成和状态保持方面具有重要应用。

• 脉冲整形与延时： 结合电阻和电容，CD4069可以实现简单的RC延时电路。例如，一个反相器和RC网络可以创建一个简单的上电复位（Power-on Reset）电路，在电源稳定后提供一个短时间的低电平复位脉冲。

• 振荡器加频率分频： 产生的振荡信号可以进一步通过计数器（如CD4017、CD4020等）进行分频，得到更低频率的方波，用于驱动不同的定时或控制任务。

• 信号逻辑合并： 尽管是非门，但通过与其他逻辑门的巧妙组合，可以作为复杂逻辑功能（如多路复用器、译码器等）的组成部分，提供必要的反相功能。

• 电平转换辅助： 在某些电平转换电路中，CD4069可以作为电平转换管的驱动或反相输入信号，以适应不同逻辑器件的输入要求。

九、结语：数字世界中的无名英雄

CD4069，作为CMOS六反相器，以其简洁的引脚功能图和强大的内部CMOS逻辑，成为了数字电子世界中一个不起眼但不可或缺的组成部分。从最基本的信号反相，到构建复杂的振荡器，再到作为通用逻辑构建块的基石，CD4069的广泛应用充分证明了其价值。

深入理解CD4069的引脚功能、内部CMOS原理、电气特性、以及在各种应用场景下的表现，不仅能够帮助工程师设计出稳定、可靠且高效的数字电路，更能够深化对数字逻辑底层运作机制的理解。尽管现代数字集成电路的复杂性日益提高，但像CD4069这样基础而经典的逻辑门芯片，其设计理念和应用原则依然是学习和实践数字电子技术不可或缺的一课。它提醒我们，即使是最简单的逻辑单元，在正确理解和巧妙运用之下，也能爆发出强大的功能，成为构建宏伟数字系统的无名英雄。希望本文的详尽阐述，能够为您在探索和应用CD4069的道路上提供一份有价值的参考。
