IR2153驱动电路原理图及详细解析

IR2153是一款广泛应用于半桥或全桥电源变换器中的自举式高压、高速MOSFET/IGBT驱动器。它集成了振荡器和栅极驱动器，极大地简化了电源设计的复杂性，尤其适用于成本敏感的应用，如荧光灯镇流器、紧凑型荧光灯（CFL）、开关电源（SMPS）等。本文将深入探讨IR2153的内部结构、工作原理、外部电路设计，并结合实际应用场景，详细解析其驱动电路原理图。

1. IR2153概述与特性

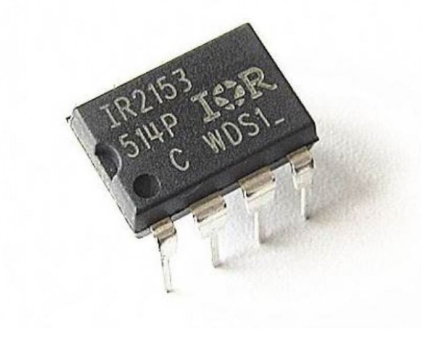

IR2153是国际整流器公司（International Rectifier，现为英飞凌旗下）推出的一款高性价比、高性能的半桥驱动IC。它采用独特的自举（bootstrap）技术，能够方便地驱动高侧和低侧功率MOSFET或IGBT。其内部集成了一个可编程振荡器，通过外部RC网络即可设定开关频率，无需额外的时钟源。此外，IR2153还具备欠压锁定（UVLO）功能，确保在电源电压过低时关闭输出，防止功率器件因驱动不足而损坏。其输出驱动能力强，可以快速、有效地驱动功率MOSFET的栅极电容，降低开关损耗。IR2153通常采用8引脚DIP或SOIC封装，体积小巧，易于集成到紧凑型设计中。它的高侧驱动器能够承受高达600V的电压，使其适用于各种高压应用。

2. IR2153内部结构与引脚功能

理解IR2153的内部结构和各引脚功能是设计驱动电路的基础。

2.1 内部结构

IR2153内部主要包含以下几个核心模块：

• 振荡器（Oscillator）：这是一个可编程的CMOS振荡器，其频率由外部连接到RT和CT引脚的电阻和电容决定。它产生一个内部时钟信号，用于控制死区时间和输出脉冲的占空比。

• 死区时间生成器（Dead Time Generator）：为了防止半桥上下管同时导通造成短路，IR2153内部集成了死区时间生成电路。在高侧和低侧输出切换时，会有一个预设的非重叠时间，确保一个管子完全关断后另一个管子才能导通。

• 电平转换器（Level Shifter）：由于高侧驱动器需要浮动在高电压上，电平转换器负责将低压控制信号转换为高压侧驱动所需的信号。

• 欠压锁定（UVLO）电路：此电路监测VCC（低侧电源）和VB（高侧浮动电源）电压。当任一电压低于设定阈值时，UVLO电路会禁用输出，防止驱动不足导致功率器件损坏。

• 逻辑驱动器（Logic Drivers）：接收内部控制信号，并产生驱动高侧（HO）和低侧（LO）MOSFET栅极所需的电压和电流。

• 输出级（Output Stage）：由图腾柱（totem-pole）结构构成，能够提供强大的拉电流和灌电流能力，快速充放电MOSFET栅极电容。

2.2 引脚功能

IR2153的典型引脚功能如下：

• VCC (Pin 1)：低侧（或逻辑）供电电压。通常连接到10V到20V的直流电源。

• COM (Pin 2)：地，低侧和逻辑电路的公共参考点。

• RT (Pin 3)：振荡器定时电阻输入端。与外部电阻R_T相连。

• CT (Pin 4)：振荡器定时电容输入端。与外部电容C_T相连。

• LO (Pin 5)：低侧栅极驱动输出。连接到低侧MOSFET的栅极。

• VS (Pin 6)：高侧浮动电源的负端。连接到半桥输出点（即低侧MOSFET的漏极和高侧MOSFET的源极之间）。

• VB (Pin 7)：高侧浮动电源的正端。通常通过自举二极管和自举电容连接到VCC。

• HO (Pin 8)：高侧栅极驱动输出。连接到高侧MOSFET的栅极。

3. IR2153驱动电路原理图及工作原理

IR2153的典型驱动电路通常由供电电路、振荡器电路、自举电路和输出驱动电路组成。

3.1 典型原理图

以下是一个典型的IR2153驱动半桥逆变器的原理图示例：

             +VCC (12-15V)
                |
                |
              [R_pullup] (Optional, for UVLO threshold adjustment if needed)
                |
             [C_VCC] (Decoupling capacitor)
                |
    +-----------|-----------+
    |           |           |
    |          VCC(1)       |
    |           |           |
    |          COM(2)       |
    |           |           |
    |           RT(3)-------[R_T]-------+
    |           |                       |
    |           CT(4)-------------------+---[C_T]---COM
    |           |
    |           LO(5)-------------------> Gate of Q_LOW (Low-side MOSFET)
    |           |
    |           VS(6)-----------+-------< Source of Q_HIGH (High-side MOSFET)
    |           |               |       > Drain of Q_LOW
    |          VB(7)------------|-------+
    |           |               |       |
    |          HO(8)------------|------> Gate of Q_HIGH
    |                           |       |
    +---------------------------+       |
                                        |
                                     [D_BOOT] (Bootstrap Diode)
                                        |
                                        +-------[C_BOOT] (Bootstrap Capacitor)
                                                |
                                                VCC

3.2 各部分详细解析

3.2.1 供电电路

• VCC (Pin 1) 和 COM (Pin 2)：VCC是IR2153的低侧电源引脚，通常连接到10V至15V的直流电压源。C_VCC是一个去耦电容（通常为0.1uF至1uF的陶瓷电容），靠近VCC引脚放置，用于滤除电源噪声，确保VCC电压的稳定性，为内部逻辑和低侧驱动器提供稳定的电源。稳定的VCC对于IR2153的正常工作至关重要。如果VCC波动较大，可能会导致振荡器不稳定，甚至触发欠压锁定。在一些对噪音敏感的应用中，还可以在VCC上串联一个小的磁珠来进一步抑制高频噪声。

3.2.2 振荡器电路

• RT (Pin 3) 和 CT (Pin 4)：这两个引脚外部连接一个电阻R_T和一个电容C_T，构成IR2153内部振荡器的定时网络。振荡频率f_osc（通常是高侧和低侧输出频率的两倍）由以下公式近似确定：

  fosc=1.72×(RT×CT)1

  这里，R_T的单位是欧姆（Omega），C_T的单位是法拉（F）。

  例如，如果需要一个20kHz的开关频率（即高侧和低侧输出的频率，因此$f\_{osc}$为40kHz），可以根据公式选择合适的R\_T和C\_T。通常，C\_T选择一个几十纳法（nF）的陶瓷电容，而R\_T则是一个几千欧姆（k$Omega$）的电阻。选择稳定、低温度系数的电阻和电容对于维持振荡频率的稳定性非常重要。振荡器产生的方波信号经过内部逻辑处理后，会产生互补的HO和LO驱动信号，并插入固定的死区时间以避免直通。这个死区时间通常在IC内部固定，无需外部调节。

3.2.3 自举电路

自举电路是IR2153驱动高侧MOSFET的关键。由于高侧MOSFET的源极（和IR2153的VS引脚）在开关过程中是浮动的，其电压会从地电位摆动到母线电压。因此，为高侧栅极（HO）提供驱动电压需要一个浮动电源，这就是自举电路的作用。

• D_BOOT (Bootstrap Diode)：这是一个快速恢复二极管（通常是超快恢复二极管，如MUR系列或FR系列）。当低侧MOSFET（Q_LOW）导通时，VS引脚被拉到地电位（或接近地电位）。此时，D_BOOT正向偏置，VCC电压通过D_BOOT向自举电容C_BOOT充电。D_BOOT的额定电压应高于电源电压，电流额定值应能承受C_BOOT充电时的瞬态电流。

• C_BOOT (Bootstrap Capacitor)：这是一个自举电容（通常是几百纳法到几微法的陶瓷电容或电解电容）。当C_BOOT通过D_BOOT充电到VCC-Vf（Vf是二极管正向压降）后，它储存了为高侧栅极驱动器（VB-VS）提供能量所需的电荷。当高侧MOSFET（Q_HIGH）导通时，VS引脚电压上升，D_BOOT反向偏置，阻止VCC向C_BOOT充电。此时，C_BOOT作为VB引脚的电源，为HO输出提供高于VS电压的驱动电压。

  自举电容的选择是关键。

  自举电路的工作原理简述：

  值得注意的是，为了确保自举电容有足够的时间充电，IR2153通常需要一个初始的低侧导通脉冲。在启动时，如果负载特性允许，建议先让低侧MOSFET导通一段时间，以确保C_BOOT完全充电。此外，在某些连续导通模式（CCM）下，如果高侧占空比非常大，低侧MOSFET导通时间非常短，可能导致C_BOOT充电不足，此时可能需要考虑其他辅助供电方案。

• 低侧MOSFET导通时：VS点电压接近地电位，D_BOOT导通，C_BOOT通过D_BOOT从VCC充电。此时，VB引脚电压接近VCC。

• 高侧MOSFET导通时：VS点电压被拉高至接近母线电压。D_BOOT反向偏置。C_BOOT两端的电压被叠加到VS上，提供给VB一个相对VS更高的电压，从而驱动高侧MOSFET。例如，如果VCC是15V，C_BOOT充满电后两端电压是15V。当VS上升到300V时，VB电压将是300V+15V=315V，提供给HO输出所需的驱动电压。

1. 容量：C_BOOT的容量应足够大，以在HO驱动高侧MOSFET栅极期间维持VB-VS电压稳定，不至于跌落过多，导致高侧MOSFET驱动不足。其容量大小取决于高侧MOSFET的栅极电荷（Qg）、开关频率、工作占空比以及IR2153的静态和动态电流消耗。一般建议：

   CBOOT=ΔVVB−VSQg

   其中，Q_g是高侧MOSFET的总栅极电荷，$Delta V_{VB-VS}$是允许的VB-VS电压下降量（通常取1V-2V）。

2. ESR/ESL：低等效串联电阻（ESR）和低等效串联电感（ESL）的电容更有利于快速充放电，提高驱动效率。陶瓷电容通常具有更好的高频特性。

3. 耐压：C_BOOT的耐压应至少为VCC的电压。

3.2.4 输出驱动电路

• LO (Pin 5) 和 HO (Pin 8)：这两个是栅极驱动输出引脚。LO用于驱动低侧MOSFET的栅极，而HO用于驱动高侧MOSFET的栅极。它们内部都是图腾柱结构，具有很强的拉电流和灌电流能力，能够快速充放电MOSFET的栅极电容。

  在实际设计中，应将IR2153尽可能靠近MOSFET放置，并使用短而宽的走线连接栅极驱动引脚和MOSFET栅极，以减小寄生电感和电阻，确保高质量的驱动信号。

• 栅极电阻（Gate Resistor, Rg）：在HO和LO输出引脚与MOSFET栅极之间通常会串联一个栅极电阻（未在简图中明确画出，但在实际应用中必不可少）。这个电阻的作用非常重要：

1. 限制栅极电流：IR2153的输出瞬态电流可能很大，栅极电阻可以限制这个电流，保护IR2153的输出级，防止其过流损坏。

2. 抑制栅极振荡：MOSFET的栅极和输入电容会形成一个LC振荡回路，栅极电阻可以起到阻尼作用，抑制高频振荡，避免不必要的EMC问题。

3. 控制开关速度：通过调节栅极电阻的阻值，可以控制MOSFET的开通和关断速度。较大的栅极电阻会减慢开关速度，减小瞬态尖峰，降低EMC干扰，但同时会增加开关损耗。较小的栅极电阻会加快开关速度，降低开关损耗，但可能导致更大的瞬态尖峰和EMC问题。因此，栅极电阻的选择需要权衡开关损耗和EMC性能。通常，开通和关断可以采用不同的栅极电阻，通过并联一个二极管实现，但对于IR2153这类简单应用，通常只使用一个电阻。

4. 关键设计考量与注意事项

除了上述原理图的各个部分，在实际设计IR2153驱动电路时，还需要考虑以下几个关键点：

4.1 布局与布线

• 最短路径：所有大电流环路，特别是栅极驱动回路（驱动器输出 -> 栅极 -> 源极 -> COM）以及自举回路（VCC -> D_BOOT -> C_BOOT -> VS -> COM），都应尽可能短且宽，以减小寄生电感和电阻，降低瞬态电压尖峰和噪声。

• 去耦电容放置：VCC的去耦电容C_VCC和自举电容C_BOOT应尽可能靠近IR2153的相应引脚放置，提供低阻抗的电流路径。

• 星形接地：对于高频开关电路，建议采用星形接地，将所有信号地线和功率地线汇聚到一点，以避免地环路噪声。

4.2 保护与可靠性

• 欠压锁定 (UVLO)：IR2153内置UVLO功能，但仍需确保VCC电源在工作范围内。如果VCC在工作过程中波动过大，可能导致UVLO频繁触发，影响系统稳定性。

• 瞬态电压抑制 (TVS)：在高压侧（VS引脚）可能出现瞬态电压尖峰，如果尖峰电压超过IR2153的最大额定电压（600V），可能会损坏芯片。在某些情况下，可能需要在VS和COM之间或VS和HO之间添加TVS二极管进行保护，但通常VS引脚对地有内部钳位二极管，但在大瞬态电流下仍需注意。

• 温度考量：IR2153在驱动大功率MOSFET时会有一定的功耗，特别是在高开关频率下。需要考虑散热，确保芯片工作在允许的结温范围内。如果芯片发热严重，可能需要加散热片或采用更大的封装。

4.3 负载特性与MOSFET选择

• 栅极电荷 (Qg)：MOSFET的栅极电荷是驱动器设计中最重要的参数之一。Qg越大，驱动器需要提供更大的瞬态电流和更长的驱动时间，对IR2153的驱动能力和自举电容的容量要求越高。

• 米勒效应：在MOSFET开关过程中，米勒电容（Cgd）会导致栅极电压在开关瞬态期间出现一个平台（米勒平台）。IR2153的强驱动能力可以帮助快速通过米勒平台，从而减少开关损耗。

• 雪崩特性：功率MOSFET在关断时，漏源极可能会产生高压尖峰。选择具有良好雪崩能量吸收能力的MOSFET可以提高系统的鲁棒性。

4.4 EMI/EMC考量

• 高频噪声抑制：栅极电阻、去耦电容、合理的布线以及共模扼流圈等都可以帮助抑制EMI。

• 差模噪声和共模噪声：高频开关会产生大量的差模和共模噪声，需要通过滤波、屏蔽和接地等措施进行抑制，以满足EMC标准。

5. 应用案例分析：荧光灯镇流器中的IR2153

IR2153在荧光灯电子镇流器中得到了广泛应用，因为它能够以简单且经济的方式构建半桥LLC谐振变换器来驱动荧光灯。

5.1 典型结构

在荧光灯镇流器中，IR2153通常用于驱动一个半桥逆变器，该逆变器将整流后的直流母线电压转换为高频交流方波，然后通过一个谐振网络（通常是LLC谐振电路）和变压器，为荧光灯提供启动电压和工作电流。

5.2 工作流程

1. 整流滤波：市电（交流）经过整流桥和滤波电容（大电容）转换为高压直流。

2. IR2153驱动：IR2153的VCC由一个辅助电源（通常是小功率降压电路或电阻限流电路）提供，确保其正常工作。IR2153通过RT/CT设定振荡频率，产生互补的HO/LO驱动信号。

3. 半桥逆变：HO和LO信号驱动半桥中的两个MOSFET（Q_HIGH和Q_LOW）交替导通和关断，将直流母线电压斩波成高频方波。

4. 谐振输出：半桥输出连接到一个LC谐振网络，该网络通常设计为在荧光灯点亮前提供一个较高的启动电压（通过谐振峰值），并在灯点亮后维持一个稳定的工作电流。

5. 荧光灯驱动：谐振网络的输出连接到荧光灯的两端，提供高频交流电压和电流来点亮和维持灯泡工作。

5.3 IR2153在镇流器中的优势

• 成本效益：IR2153集成了振荡器和驱动器，减少了外部元件数量，降低了整体成本。

• 简化设计：自举技术使得高侧驱动非常简单，无需独立的浮动电源。

• 可靠性：内置UVLO和死区时间，提高了系统的鲁棒性。

• 高效率：强大的栅极驱动能力有助于降低MOSFET的开关损耗。

5.4 镇流器中的特殊考量

• 启动预热：一些高级镇流器设计会利用IR2153或其他控制方式，在点亮荧光灯前对其灯丝进行预热，以延长灯泡寿命。这可能涉及到对IR2153工作频率或占空比的微调，但这超出了IR2153本身直接控制的能力，通常需要外部附加电路。

• 灯管故障保护：在灯管开路或短路等故障情况下，IR2153本身不提供直接的故障保护。通常需要外部的保护电路来检测异常电流或电压，并切断电源或使IR2153停振。

• 调光功能：IR2153本身不具备调光功能。要实现调光，需要通过外部电路来改变其供电电压或外部RC定时元件，或者更常见的是，在半桥和灯管之间增加可控硅或继电器等额外控制。

6. IR2153的局限性与替代方案

尽管IR2153具有诸多优点，但在某些复杂应用中也存在一些局限性：

• 固定死区时间：IR2153的死区时间是内部固定的，无法外部调节。对于需要精确控制死区时间以优化效率的应用，可能需要更高级的驱动芯片。

• 不具备PWM输入：IR2153的振荡器是自激式的，其工作频率和占空比由R_T和C_T固定。它没有独立的PWM信号输入引脚，因此不适合需要外部微控制器进行精确PWM控制的应用。

• 缺少高级保护功能：IR2153只提供基本的欠压锁定功能。对于过流、过温、输出短路等更高级的保护，需要外部电路实现。

• 不适用于同步整流：由于其简单的结构，IR2153不适合用于需要同步整流的高效率电源应用，因为同步整流需要更复杂的栅极驱动时序控制。

对于这些需要更高级功能的应用，可以选择更复杂的半桥或全桥驱动芯片，例如：

• IR2110/IR2113：这些是独立的半桥驱动器，需要外部提供PWM输入信号，但提供了独立的死区时间控制和更强大的驱动能力。

• IR2156/IR2157：这些是更高级的自举驱动器，集成了更多的保护功能和更灵活的控制选项。

• 专用PFC/LLC控制器：对于PFC和LLC谐振变换器等复杂拓扑，通常会使用专用的控制器IC，这些IC集成了PFC控制、LLC谐振控制、栅极驱动等多个功能模块。

7. 总结

IR2153作为一款经典的自举式半桥驱动器，以其简单、高效和成本效益等特点，在各种电源转换应用中占据一席之地，尤其是在消费电子产品和照明领域。深入理解其内部结构、引脚功能和典型应用电路，是成功设计和调试基于IR2153的电源系统的关键。从供电电路、振荡器设计、自举回路到输出驱动，每一个环节的合理设计和元器件选择都直接影响到电路的性能、效率和可靠性。尽管存在一些局限性，但对于许多对成本和设计复杂性敏感的半桥应用，IR2153仍然是一个非常优秀和可靠的选择。随着电力电子技术的不断发展，虽然有更多功能强大的驱动芯片问世，但IR2153凭借其简洁实用的特性，依然是许多工程师入门和实现快速原型设计的首选之一。掌握IR2153的设计精髓，对于理解更复杂的电源驱动技术也具有重要的基础意义。在未来的电力电子设计中，IR2153及其系列产品仍将发挥其独特的作用，为各种创新电源解决方案提供可靠的驱动核心。
