引言：数字世界的“定时器”——74HC123D 概述

在数字电子技术领域，定时与脉冲生成是至关重要的基本操作。从简单的延迟到复杂的时序控制，各种应用都离不开精确的脉冲信号。在这个背景下，74HC123D 系列可重触发单稳态多谐振荡器（Retriggerable Monostable Multivibrator with Resets）以其卓越的性能和灵活性，在数字电路设计中扮演着不可或缺的角色。它像一个精密的“数字沙漏”，能够根据外部设定和触发条件，精确地输出指定宽度的脉冲，从而实现各种定时、延时、脉冲展宽、频率分频等功能。

74HC123D 属于高性能 CMOS 逻辑系列，继承了 CMOS 器件的低功耗、高抗噪声能力以及宽电源电压范围等优点。与早期的 TTL 兼容型单稳态多谐振荡器相比，74HC123D 在速度、功耗和稳定性方面都有显著提升。其“可重触发”特性是其核心优势之一，这意味着在输出脉冲尚未结束时，如果再次接收到有效的触发信号，输出脉冲将重新开始计数，从而实现脉冲展宽或建立“看门狗”定时器等复杂功能。此外，它还集成了清零（RESET）功能，可以在任何时刻强制终止输出脉冲，为系统控制提供了极大的便利。

本篇文章将深入剖析 74HC123D 的引脚配置、各项功能、工作原理、电气特性以及典型应用场景。我们将不仅停留在表面描述，更将探讨其内部逻辑、时序特性、外部元件选择对脉冲宽度的影响，以及在不同应用中的设计考量和优化方法。通过详尽的论述和丰富的示例，期望读者能够全面掌握 74HC123D 的精髓，并将其灵活运用于实际的数字电路设计中。

74HC123D 引脚配置与详细描述

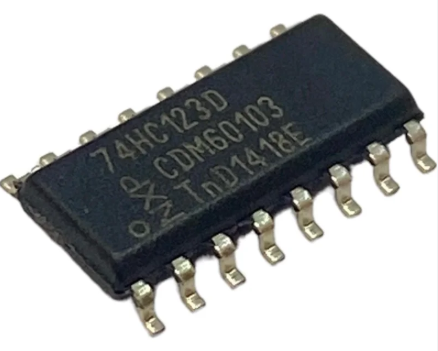

74HC123D 通常采用多种封装形式，例如 SOIC（小外形集成电路封装）、TSSOP（薄型收缩型小外形封装）等，但无论何种封装，其内部功能引脚的排列和定义都是一致的。它内部包含两个独立的、功能相同的可重触发单稳态多谐振荡器，因此通常被称为“双单稳态多谐振荡器”。这极大地提高了设计的灵活性和器件的利用率。

以下是 74HC123D 的典型 16 引脚配置图及各引脚的详细功能描述。为了便于理解，我们将分别介绍第一和第二通道的引脚，以及公共电源引脚。

图1：74HC123D 典型 16 引脚封装示意图 (以 SOIC 为例)

      ____ ____
   1 |  .   _   | 16
     |  1Q  | | Q2 |
   2 |  1Q  |_| Q2 | 15
     |      | |    |
   3 |  1A  | | C2 | 14
     |      |_|    |
   4 |  1B  | | R2 | 13
     |      | |    |
   5 |  1CLR| | B2 | 12
     |      | |    |
   6 |  C1  | | A2 | 11
     |      |_|    |
   7 |  R1  | | CLR2| 10
     |      | |    |
   8 |  GND |___| VCC| 9
      -----------

引脚描述列表

• 电源引脚

• VCC (引脚 9): 电源电压输入引脚。提供芯片正常工作所需的正电源。74HC123D 的电源电压范围通常较宽，典型的为 2V 至 6V。稳定的 VCC 对于芯片的正常工作至关重要，建议在 VCC 引脚附近并联一个去耦电容（例如 0.1uF 陶瓷电容）以抑制电源噪声。

• GND (引脚 8): 接地引脚。为芯片提供公共参考地电位。所有信号的电压都以此为参考。

• 第一通道（Monostable 1）引脚

• 1Q (引脚 1): 第一通道的正常输出引脚。当单稳态触发并计时时，此引脚输出高电平脉冲。脉冲宽度由外部电阻 R1 和电容 C1 决定。

• 1Q (引脚 2): 第一通道的反相输出引脚。当单稳态触发并计时时，此引脚输出低电平脉冲。与 1Q 相反，它在 1Q 为高电平期间输出低电平。

• 1A (引脚 3): 第一通道的触发输入引脚 A。此引脚为低电平有效触发输入。当 1B 为高电平且 1CLR 为高电平时，1A 的下降沿将触发单稳态。

• 1B (引脚 4): 第一通道的触发输入引脚 B。此引脚为高电平有效触发输入。当 1A 为低电平且 1CLR 为高电平时，1B 的上升沿将触发单稳态。

• 1CLR (引脚 5): 第一通道的异步清零/复位输入引脚。此引脚为低电平有效。当 1CLR 变为低电平（无论当前单稳态是否正在计时），它会立即停止计时，将 1Q 强制置为低电平，1Q 强制置为高电平，并准备好接收下一次触发。这是一个异步输入，优先于所有其他输入。

• C1 (引脚 6): 第一通道的外部定时电容连接引脚。此引脚连接外部定时电容 C1 的一端。另一端通常连接到地（GND）。电容 C1 与外部电阻 R1 共同决定输出脉冲的宽度。

• R1 (引脚 7): 第一通道的外部定时电阻连接引脚。此引脚连接外部定时电阻 R1 的一端。另一端通常连接到 VCC。电阻 R1 与外部电容 C1 共同决定输出脉冲的宽度。

• 第二通道（Monostable 2）引脚

• 2Q (引脚 16): 第二通道的正常输出引脚。功能同 1Q。

• 2Q (引脚 15): 第二通道的反相输出引脚。功能同 1Q。

• 2C (引脚 14): 第二通道的外部定时电容连接引脚。功能同 C1。

• 2R (引脚 13): 第二通道的外部定时电阻连接引脚。功能同 R1。

• 2B (引脚 12): 第二通道的触发输入引脚 B。功能同 1B。

• 2A (引脚 11): 第二通道的触发输入引脚 A。功能同 1A。

• 2CLR (引脚 10): 第二通道的异步清零/复位输入引脚。功能同 1CLR。

通过上述详细的引脚描述，我们可以清晰地看到 74HC123D 每个引脚的具体作用及其在电路中的连接方式。正确理解这些引脚的功能是成功设计和应用 74HC123D 的基础。

74HC123D 功能原理与操作模式详解

74HC123D 作为一款可重触发单稳态多谐振荡器，其核心功能是在接收到有效触发信号后，产生一个特定宽度的输出脉冲。这个脉冲的宽度可以由外部电阻和电容精确控制。其独特之处在于“可重触发”特性，这使其在许多应用中比传统的不可重触发单稳态器更具优势。

单稳态多谐振荡器基本概念

在深入 74HC123D 之前，我们先回顾一下单稳态多谐振荡器的基本工作原理。 一个单稳态多谐振荡器（Monostable Multivibrator，或称 One-Shot）有两个稳定状态：

1. 稳态（Stable State）： 在这个状态下，输出保持在一个预设的电平（通常是低电平），并且芯片等待触发信号。

2. 暂稳态（Quasi-stable State）： 当接收到有效触发信号后，芯片会暂时转换到这个状态。在这个状态下，输出会翻转到另一个电平（通常是高电平），并保持一段时间，这段时间就是我们设定的脉冲宽度。脉冲结束后，芯片会自动返回到稳态。

74HC123D 的触发机制

74HC123D 提供了灵活的触发选项，通过 A 和 B 两个触发输入的组合，可以实现不同的触发条件。同时，CLR 引脚提供了一个异步的复位控制。

真值表（以单通道为例）

• A 输入（低电平有效触发）： 当 B 输入为高电平，且 CLR 输入为高电平时，A 输入的下降沿会触发单稳态。这意味着，当 A 从高电平跳变为低电平的瞬间，单稳态开始计时并产生输出脉冲。

• B 输入（高电平有效触发）： 当 A 输入为低电平，且 CLR 输入为高电平时，B 输入的上升沿会触发单稳态。这意味着，当 B 从低电平跳变为高电平的瞬间，单稳态开始计时并产生输出脉冲。

• CLR 输入（异步清零）： 这是一个优先级最高的控制输入。无论 A 和 B 输入的状态如何，只要 CLR 输入变为低电平，输出 Q 会立即强制变为低电平，Q 变为高电平，并且内部计时器被复位。这对于在任何时候需要停止脉冲或重置芯片状态的场景非常有用。

值得注意的是，74HC123D 并非简单的边沿触发。它实际上是一个电平敏感和边沿敏感的组合。 例如，对于 A 输入触发，当 A 变为低电平并保持低电平，只要 B 为高电平，A 的每一个下降沿都会触发一次。类似地，对于 B 输入触发，当 B 变为高电平并保持高电平，只要 A 为低电平，B 的每一个上升沿都会触发一次。这种组合触发方式增加了其应用的灵活性。

脉冲宽度计算

74HC123D 输出脉冲的宽度 T_w 主要由外部连接的电阻 R_EXT 和电容 C_EXT 决定。这个关系可以用一个近似公式表示：

T_wapproxKtimesR_EXTtimesC_EXT

其中：

• T_w 是输出脉冲的宽度（单位：秒）。

• R_EXT 是外部定时电阻（单位：欧姆）。74HC123D 内部包含一个基准电流源，通过 R_EXT 为 C_EXT 充电。推荐的 R_EXT 范围通常在 5kOmega 到 1MOmega 之间。过小的 R_EXT 可能导致内部电流过大，而过大的 R_EXT 可能受到漏电流的影响，导致精度下降。

• C_EXT 是外部定时电容（单位：法拉）。电容的容值直接影响充电时间。推荐的 C_EXT 范围通常在 10pF 到 100muF 之间。需要注意的是，电容的类型对精度和稳定性有显著影响。例如，聚丙烯电容或聚酯电容通常具有更好的温度稳定性和更低的漏电流，是高精度应用的首选。电解电容（尤其是铝电解电容）虽然容量大，但漏电流较大，不适合用于需要高精度和长时间保持脉冲宽度的应用，且其ESR（等效串联电阻）和ESL（等效串联电感）也可能影响高频性能。

• K 是一个比例常数，其值通常在 0.45 左右，具体值会因不同的制造商、电源电压和工作温度而略有差异。查阅具体型号的数据手册是获取最精确 K 值的最佳方法。例如，对于 TI 的 74HC123D，在 VCC=5V 时，K 值约为 0.45。

R_EXT 和 C_EXT 的选择考量：

1. 精度： 为了获得更高的脉冲宽度精度，应选择容差小的精密电阻和低漏电流、高稳定性的电容。

2. 温度稳定性： 电阻和电容的温度系数会影响脉冲宽度。在宽温度范围下工作的应用中，应选择低温度系数的元件。

3. 电源电压影响： 虽然 HC 系列器件对电源电压变化的敏感度低于早期的 TTL 器件，但在电源电压波动较大时，仍可能对脉冲宽度产生轻微影响。

4. 寄生效应： PCB 走线上的寄生电容和电阻，特别是在高频应用中，可能会影响实际的脉冲宽度。尽量使 R_EXT 和 C_EXT 的连接走线短而直，并远离噪声源。

可重触发特性 (Retriggerable)

这是 74HC123D 的一个关键特性。当单稳态被触发并开始输出脉冲时，如果在脉冲尚未结束之前，再次接收到有效的触发信号，那么当前的计时周期将被中断，并重新开始一个新的计时周期。

工作流程：

1. 单稳态处于稳态，Q 输出低电平。

2. 接收到第一个有效触发信号。Q 立即变为高电平，内部定时器开始计数。

3. 在计时过程中，如果再次接收到有效触发信号，定时器会立即复位并重新开始计数，Q 保持高电平。

4. 只有当在整个 T_w 期间没有新的有效触发信号到达时，计时器才能完成计时，Q 才会返回到低电平。

应用场景：

• 脉冲展宽： 当输入脉冲是不规则的或宽度不确定，但需要一个固定宽度的输出脉冲时，可重触发特性非常有用。只要输入脉冲持续触发，输出脉冲就会一直保持。

• 看门狗定时器： 在微控制器系统中，74HC123D 可以作为看门狗定时器。微控制器需要周期性地发送一个“心跳”信号来触发 74HC123D。如果微控制器发生故障，停止发送心跳信号，那么 74HC123D 将在设定的 T_w 时间后超时，Q 变为低电平，可以用来触发复位电路，强制微控制器重启。这是一种系统自恢复的有效机制。

• 缺失脉冲检测： 检测特定周期内是否有脉冲缺失。

• 键盘防抖动： 在按键按下和释放过程中，由于机械触点的弹跳，会产生一系列短促的脉冲。可重触发单稳态可以用于过滤这些抖动，只产生一个干净的脉冲。当按键按下时，它会不断地触发 74HC123D，使其输出一直保持高电平。当按键完全稳定按下后，停止抖动，74HC123D 计时结束后输出才恢复低电平，然后等待下一个按键事件。

异步清零功能 (Asynchronous Clear)

CLR 引脚提供了一个独立的、优先级最高的控制。无论当前单稳态处于什么状态（稳态、暂稳态，或是否正在被触发），只要 CLR 被拉低，输出 Q 会立即强制复位到低电平，Q 强制复位到高电平，并且内部计时器被清除。这允许在任何时候强制终止输出脉冲，或在系统启动时对芯片进行初始化。

应用场景：

• 紧急停止： 在需要立即停止某个计时或脉冲输出的场合。

• 系统复位： 在系统上电或复位时，确保 74HC123D 处于已知初始状态。

• 错误恢复： 当系统检测到错误状态时，通过清零来复位计时功能。

内部逻辑框图（简化）与工作原理

虽然我们不能直接看到 74HC123D 的晶体管级别设计，但可以通过其功能和特性推断出一个简化的内部逻辑框图和工作原理。

通常，一个单稳态多谐振荡器包含以下几个核心部分：

1. 触发输入逻辑： 负责检测 A 和 B 输入的组合以及边沿变化，并产生内部触发信号。这通常由与门、或门、非门和施密特触发器（用于整形输入信号，提高抗噪声能力）组成。

2. 定时器电路： 这是核心部分，由一个内部振荡器、一个充电电路（通常是一个恒流源）和一个比较器组成。外部的 R_EXT 和 C_EXT 连接到这个部分。当被触发时，内部恒流源开始对 C_EXT 充电（或放电），直到电容电压达到某个预设的阈值电压。

3. 输出锁存器/触发器： 接收定时器电路的信号，控制 Q 和 Q 输出的翻转。当计时开始时，锁存器翻转，输出 Q 变为高电平。当计时结束时，锁存器翻转回来，输出 Q 变为低电平。

4. 复位逻辑： CLR 输入直接作用于输出锁存器和定时器电路，使其强制复位到稳态。

工作原理简述：在稳态时，内部电容 C_EXT 通常处于放电状态，其两端电压为零或接近零。当接收到有效的触发信号时：

1. 触发逻辑识别到边沿，使输出 Q 翻转为高电平，Q 翻转为低电平。

2. 同时，内部恒流源开始通过 R_EXT 对 C_EXT 充电。

3. C_EXT 上的电压开始线性上升。

4. 当 C_EXT 上的电压上升到内部比较器的阈值电压时，比较器输出翻转。

5. 这个翻转信号传递给输出锁存器，使其复位，从而使 Q 翻转为低电平，Q 翻转为高电平，并停止充电。

6. 如果在此期间有新的触发信号到达，充电过程会重新开始，电容电压会再次从零（或一个接近零的电压）开始充电，从而实现了可重触发功能。

通过这种方式，电容充电到阈值电压所需的时间，就决定了输出脉冲的宽度 T_w。改变 R_EXT 或 C_EXT 的值，即可改变这个充电时间，从而改变脉冲宽度。

理解 74HC123D 的内部逻辑和工作原理，对于解决实际应用中可能遇到的问题（如脉冲宽度不准确、不触发等）以及优化设计至关重要。

电气特性与参数：深入理解 74HC123D 的性能指标

电气特性是衡量集成电路性能的关键指标，它描述了芯片在特定工作条件下输入输出的电压、电流、时间和功耗等参数。对于 74HC123D，理解其电气特性对于确保其在设计中的正确功能和可靠性至关重要。这些参数通常在芯片的数据手册中以表格形式给出，并会根据电源电压（VCC）、工作温度和负载条件而有所不同。

绝对最大额定值 (Absolute Maximum Ratings)

绝对最大额定值规定了器件在不造成永久性损坏的情况下可以承受的最大应力。在任何操作条件下，器件的参数都不能超过这些值。一旦超过，即使是短暂的，也可能导致器件性能下降甚至永久性损坏。

• VCC (电源电压): 通常为 -0.5V 到 +7V。超过此范围可能损坏内部电路。

• 输入电压 (VI): 通常为 -0.5V 到 VCC + 0.5V。输入引脚的电压不能超过电源轨。

• 输出电压 (VO): 通常为 -0.5V 到 VCC + 0.5V。输出引脚的电压也不能超过电源轨。

• 输入/输出电流 (IIK, IOK): 输入和输出引脚在箝位二极管导通时可以承受的最大电流。这对于保护器件免受过压或欠压尖峰冲击很重要。

• 功耗 (PD): 芯片在正常工作条件下可以耗散的最大功率。过高的功耗会导致芯片温度升高，进而影响性能和可靠性。

• 存储温度范围 (TSTG): 器件可以在非工作状态下存储的温度范围。

• 工作温度范围 (TA): 器件在正常工作状态下可以承受的温度范围。商业级通常为 -40°C 至 +85°C，工业级可能更宽。

推荐工作条件 (Recommended Operating Conditions)

这些条件是确保器件在规定性能指标下正常工作的范围。设计时应尽量使器件工作在这些推荐值内。

• VCC (电源电压): 74HC123D 通常在 2V 到 6V 范围内推荐工作。在这个范围内，芯片的性能（如速度、功耗）会随着 VCC 的变化而变化。

• 输入高/低电平电压 (VIH, VIL):

• VIH (Input High Voltage): 确保输入被识别为逻辑高电平的最小电压。通常为 0.7 * VCC。

• VIL (Input Low Voltage): 确保输入被识别为逻辑低电平的最大电压。通常为 0.3 * VCC。

• 这些值定义了芯片的逻辑电平阈值，是接口设计时的重要参考。

• 输出高/低电平电流 (IOH, IOL):

• IOH (Output High Current): 输出高电平时，输出引脚可以提供的最大灌电流。

• IOL (Output Low Current): 输出低电平时，输出引脚可以吸收的最大拉电流。

• 这些参数决定了 74HC123D 驱动外部负载的能力。例如，如果需要驱动一个 LED，需要确保 74HC123D 的 IOL 足够大。

• 输入上升/下降时间 (tr, tf): 推荐的输入信号边沿变化速度。过慢的输入边沿可能导致逻辑不稳定或产生振荡。

• 定时电阻 R_EXT 范围: 通常建议在 5kOmega 到 1MOmega 之间。

• 定时电容 C_EXT 范围: 通常建议在 10pF 到 100muF 之间。

直流电气特性 (DC Electrical Characteristics)

这些参数描述了芯片在稳态（DC）条件下的性能。

• 静态电源电流 (ICC): 芯片在不切换或低频率切换时消耗的电流。CMOS 器件的静态功耗非常低，这是其主要优势之一。

• 输入泄漏电流 (II): 当输入引脚处于高阻态时流过的微小电流。

• 输出电压 (VOH, VOL):

• VOH (Output High Voltage): 输出高电平时的最小电压。应接近 VCC。

• VOL (Output Low Voltage): 输出低电平时的最大电压。应接近 GND。

• 这些参数表示输出信号的质量，在与其它逻辑器件接口时需要考虑。

• 定时电阻 R_EXT 内部等效电阻： 有时数据手册会提供一个内部等效电阻值，它与外部 R_EXT 串联。

交流电气特性 (AC Electrical Characteristics)

这些参数描述了芯片在动态（AC）条件下的性能，主要涉及传播延迟和转换时间。

• 传播延迟时间 (tPLH, tPHL):

• tPLH (Propagation Delay Low-to-High): 从输入信号变化到输出信号从低到高变化所需的时间。

• tPHL (Propagation Delay High-to-Low): 从输入信号变化到输出信号从高到低变化所需的时间。

• 这些延迟时间对于时序关键型电路设计至关重要。例如，从触发信号的有效沿到 Q 输出从低到高翻转的延迟。

• 输出上升/下降时间 (tr, tf): 输出信号从低到高（上升时间）或从高到低（下降时间）变化所需的时间。

• 脉冲宽度稳定性： 描述输出脉冲宽度随温度和电源电压变化的程度。

• 复位恢复时间 (tREC): 从 CLR 信号解除低电平到芯片能够响应下一个触发信号所需的时间。

• 最小脉冲宽度 (tW(in)): 输入触发信号需要保持的最小脉冲宽度，以确保可靠触发。

内部等效电路与参数

虽然数据手册不直接给出内部完整电路图，但会提供一些模型或等效电路来帮助理解。例如，对于 R_EXT 和 C_EXT 的连接，数据手册可能会画出内部的恒流源和比较器连接点，以清晰说明如何连接外部元件。

理解这些电气参数，对于确保 74HC123D 在特定应用中的可靠性、性能和兼容性至关重要。在设计阶段，工程师需要仔细查阅所选用型号的最新数据手册，以获取最准确和最新的电气特性信息，并进行相应的裕量设计。例如，在计算 R_EXT 和 C_EXT 时，除了理论公式，还要考虑元件的容差和温度漂移，以确保在最坏情况下脉冲宽度仍在允许范围内。

74HC123D 典型应用电路与设计实践

74HC123D 凭借其灵活的触发方式、可重触发特性和精确的脉冲生成能力，在各种数字系统中都有广泛的应用。以下将详细介绍几种典型应用场景，并探讨设计实践中的注意事项。

1. 简单脉冲发生器/定时器

这是 74HC123D 最基本也是最常见的应用。通过外部触发信号，产生一个固定宽度的输出脉冲。

电路连接：

• VCC 和 GND 正常连接。

• R1 和 C1 连接到相应的引脚，R1 的另一端接 VCC，C1 的另一端接 GND。

• CLR 引脚通常接 VCC（高电平，禁用清零），或者连接到一个开关/微控制器 IO 口，用于手动或程序控制清零。

• 选择 A 或 B 输入作为触发。例如，如果使用 A 输入（下降沿触发），B 输入需要连接到 VCC。如果使用 B 输入（上升沿触发），A 输入需要连接到 GND。

• Q 或 Q 输出连接到后续电路。

工作原理：当触发输入（例如，A 输入从高到低）接收到有效信号时，74HC123D 被触发，Q 输出变为高电平，Q 输出变为低电平。同时，内部计时电路开始工作，通过 R1 和 C1 确定脉冲宽度。当计时结束时，Q 输出恢复为低电平，Q 输出恢复为高电平。在此期间，如果再次触发，脉冲将重新开始。

设计考量：

• 脉冲宽度精度： 精密应用中，选择 1 容差的金属膜电阻和低漏电流、高稳定性的薄膜电容（如聚丙烯、聚苯乙烯）非常重要。电解电容不适合高精度定时。

• 温度漂移： R 和 C 的温度系数会影响脉冲宽度。在宽温度范围下工作的设备，应选用温度系数低的元件。

• 电源噪声： 在 VCC 和 GND 之间放置一个 0.1uF 的去耦电容，靠近 74HC123D 的电源引脚，以抑制电源噪声，确保计时稳定。

• 触发信号质量： 触发信号应具有清晰的边沿，避免缓慢变化的信号，这可能导致不确定触发或多重触发。必要时可以使用施密特触发器对输入信号进行整形。

2. 缺失脉冲检测器 (Missing Pulse Detector)

利用 74HC123D 的可重触发特性，可以实现对周期性脉冲信号的“看门狗”功能，检测是否有脉冲在预期时间内缺失。

电路连接：

• 将待检测的周期性脉冲信号连接到 74HC123D 的触发输入（例如 A 输入，并确保 B 为高电平或适当配置）。

• 设定 74HC123D 的脉冲宽度 T_w 略大于正常输入脉冲的周期 T_period。例如，T_w=1.2timesT_period。

• 74HC123D 的 Q 输出连接到报警电路或系统复位电路。

工作原理：在正常工作状态下，输入脉冲会以其周期 T_period 不断地触发 74HC123D。由于 T_wT_period 且 74HC123D 是可重触发的，每当新的脉冲到达时，Q 输出会重新开始其计时周期，因此 Q 输出将一直保持高电平。 如果输入脉冲发生缺失，例如，在 T_w 周期内没有新的触发脉冲到达，那么 74HC123D 的计时器将完成计时，Q 输出将从高电平变为低电平，表示检测到了脉冲缺失。这个低电平信号可以用来触发报警、复位系统或其他纠错机制。

设计考量：

• T_w 的设定： 脉冲宽度 T_w 的设定至关重要。它不能太短，否则正常波动也会被误判为缺失；也不能太长，否则对缺失的响应会太慢。通常设定为比正常脉冲周期略长，例如 1.1sim1.5 倍。

• 输入信号稳定性： 确保输入脉冲信号的周期波动在允许范围内，以免误触发。

• 电源稳定性： 稳定的电源对于精确计时至关重要。

3. 键盘/按键防抖动 (Debouncing)

机械按键在按下和释放时会由于触点弹跳而产生一系列快速的高低电平跳变，而不是一个干净的单次跳变。这些抖动信号会误导数字电路，导致多次触发。74HC123D 可以有效地消除这些抖动。

电路连接：

• 将按键连接到 74HC123D 的触发输入（例如，如果按键按下时产生低电平，则连接到 A 输入，B 接高电平）。通常按键的一端接输入引脚，另一端通过上拉电阻接 VCC，或者通过下拉电阻接 GND，取决于触发方式。

• 设定 74HC123D 的脉冲宽度 T_w 大于按键的最大抖动时间（通常在 5ms 到 20ms 之间）。

• Q 输出连接到微控制器或其他逻辑电路的输入。

工作原理：当按键被按下时，由于抖动，74HC123D 的触发输入会收到一系列快速的触发脉冲。但是，由于 74HC123D 是可重触发的，每当一个抖动脉冲到来时，它都会重新开始计时。因此，只要按键处于抖动状态，Q 输出就会一直保持高电平。只有当按键完全稳定下来，并且在 T_w 期间没有新的抖动触发信号时，74HC123D 才会完成计时，Q 输出才会从高电平变为低电平。这样，后续电路就只会接收到一个干净的、无抖动的脉冲信号。当按键释放时，类似地，也会产生一个干净的释放信号。

设计考量：

• T_w 的选择： 必须确保 T_w 大于按键的最长抖动时间。可以通过实验测量实际按键的抖动时间来确定最佳值。

• 触发方式： 根据按键的连接方式（上拉或下拉）和按键按下时产生的电平变化（高到低或低到高），选择合适的 A 或 B 触发输入。

• 电源去耦： 同上，确保电源稳定。

4. 脉冲展宽器 (Pulse Stretcher)

当输入脉冲信号宽度过窄，不足以满足后续电路的要求时，74HC123D 可以将其展宽为固定宽度的脉冲。

电路连接：

• 将窄脉冲输入连接到 74HC123D 的触发输入。

• 设定 74HC123D 的脉冲宽度 T_w 为所需的展宽后脉冲宽度。

• Q 输出提供展宽后的脉冲。

工作原理：当接收到窄脉冲触发时，74HC123D 立即开始产生一个由 R_EXT 和 C_EXT 设定的 T_w 宽度的脉冲。即使输入的窄脉冲很快结束，74HC123D 也会继续保持输出 T_w 宽度的脉冲。可重触发特性确保了即使输入脉冲持续时间发生变化，只要它触发了单稳态，输出始终是固定的 T_w 宽度。

设计考量：

• 输入脉冲频率： 确保输入脉冲的周期大于设定的 T_w，否则输出将无法回到低电平，一直保持高电平。

• 触发电平： 确保输入窄脉冲的幅度和极性与 74HC123D 的触发电平兼容。

5. 频率分频器/事件计数器

通过巧妙地连接，74HC123D 也可以实现简单的频率分频或事件计数功能。

示例：二分频（仅概念性，非典型应用）虽然 74HC123D 不是专门的分频器，但可以利用其特性间接实现。例如，通过将 Q 或 Q 输出反馈到触发输入，并结合合适的 T_w 和逻辑门，可以实现某种形式的分频。但这通常比使用专业的计数器/分频器（如 74HC393、74HC4017）更复杂且效率低。

作为事件计数器的一部分：74HC123D 可以用于在接收到特定事件后，生成一个固定持续时间的信号，然后由一个计数器来计数这些固定持续时间的信号，从而间接实现事件计数。例如，每当一个传感器检测到物体，74HC123D 就产生一个 10ms 的脉冲，一个计数器计数这些 10ms 的脉冲。

设计考量：

• 在需要精确分频时，应优先考虑专业的计数器 IC。

• 利用 74HC123D 进行复杂逻辑时，务必仔细分析时序图，确保无竞争冒险。

6. 触摸开关/延迟电路

可以利用 74HC123D 来制作简单的触摸开关或延迟电路。

触摸开关：通过触摸板或导电材料作为触发输入（例如连接到 A 输入，并与一个弱上拉或下拉电阻配合），当手指触摸时，人体的微弱电容效应或电阻变化会改变输入引脚的电平，从而触发 74HC123D。设定一个合适的 T_w，可以实现触摸一次，输出一个固定宽度的脉冲来控制灯光或其他设备。

延时电路：虽然 74HC123D 主要用于脉冲生成，但通过其延迟输出脉冲的特性，也可以间接实现延时。例如，触发后 Q 输出变为高电平，高电平持续 T_w 后变为低电平。如果需要一个低电平延时，可以利用 Q 输出。更精确的延时电路可能需要级联多个 74HC123D 或使用专门的定时器芯片（如 555 定时器）。

设计考量：

• 灵敏度： 触摸开关需要调整好输入阻抗和触发电平，以获得合适的灵敏度。

• 延时精度： 对延时要求高的应用，R 和 C 的选择更为关键。

高级应用与设计优化

除了上述基本应用，74HC123D 还可以通过与其他逻辑门和器件的组合，实现更复杂的功能。在实际设计中，工程师需要考虑各种因素来优化电路性能和可靠性。

1. 脉冲宽度微调

在某些应用中，可能需要对脉冲宽度进行微调，以适应不同的工作条件或校准目的。

实现方式：

• 使用电位器作为 R_EXT： 将一个可变电阻（电位器）与一个固定电阻串联作为 R_EXT。固定电阻用于设定最小脉冲宽度，电位器用于微调。

• 使用可调电容： 在一些低容量应用中，可以使用可调电容进行微调。

• 数字电位器/D/A 转换器控制： 对于微控制器控制的应用，可以使用数字电位器或通过 D/A 转换器输出电压来控制内部电流源，从而间接调整脉冲宽度（这种方法对于 74HC123D 这样的纯硬件定时器较不常见，更多见于带微处理器的复杂定时器芯片）。

注意事项：

• 电位器的选择应考虑其功率等级和阻值范围。

• 电位器的机械寿命和稳定性也是重要因素。

• 可调电容通常用于较小的容值范围，且对寄生效应敏感。

2. 级联连接实现更长延时或多级时序

虽然单个 74HC123D 可以提供一定的脉冲宽度范围，但如果需要非常长的延时或复杂的时序，可以考虑将多个 74HC123D 级联起来。

级联方式：将第一个 74HC123D 的 Q 或 Q 输出连接到第二个 74HC123D 的触发输入。例如，第一个 Q 脉冲结束后，其下降沿（或 Q 的上升沿）触发第二个 74HC123D。这样，第二个脉冲会在第一个脉冲结束后才开始。

实现延时：通过级联，总延时将是每个单稳态脉冲宽度之和。

实现复杂时序：结合逻辑门，可以实现脉冲序列、定时开关等复杂时序控制。例如，第一个 74HC123D 触发后，其 Q 输出启动一个计数器，当计数器达到预设值时，再触发第二个 74HC123D。

设计考量：

• 传播延迟： 级联会增加总传播延迟，这在对时序要求严格的应用中需要考虑。

• 功耗： 级联多个芯片会增加总功耗。

• 电源完整性： 更多的芯片意味着更大的瞬态电流需求，需要更强的电源去耦。

3. 电源完整性与信号完整性

良好的电源和信号完整性是任何数字电路设计的基石，对于 74HC123D 也不例外。

• 去耦电容： 在 74HC123D 的 VCC 和 GND 引脚之间放置一个 0.1uF 陶瓷去耦电容，并尽可能靠近芯片引脚。这个电容可以为芯片提供瞬时电流，并吸收电源线上的高频噪声。在电源入口处，还可以放置一个较大容量的电解电容（例如 10uF 或 100uF）作为储能电容。

• 电源轨布局： 确保电源轨和地线具有足够的宽度和低阻抗，以减少电压降和噪声。

• 信号走线： 避免长距离的无阻抗匹配的信号走线，尤其是在高频或快速边沿的应用中。过长的走线可能引入电感和电容效应，导致信号失真、振铃或串扰。

• 接地： 采用星形接地或单点接地原则，避免地环路。对于模拟部分（如果涉及）和数字部分，尽量分开接地，并在一点汇合。

• 屏蔽： 在噪声敏感的应用中，可能需要对 74HC123D 及其外部 RC 元件进行适当的屏蔽。

4. 抗噪声设计

数字电路容易受到外部噪声的干扰，尤其是在工业环境或高功率电路附近。

• 输入施密特触发器： 74HC123D 的触发输入通常具有内置的施密特触发器特性，这使得它们对缓慢变化的输入信号和噪声具有更高的抗干扰能力。但如果输入信号质量特别差，可能还需要在外部增加额外的施密特触发器门（例如 74HC14）进行整形。

• 旁路电容： 除了电源去耦电容，在输入信号线上也可以考虑放置小容量的旁路电容（数 pF 到数十 pF），以滤除高频噪声。但这需要谨慎，以免影响信号的上升/下降时间。

• 电磁兼容性 (EMC)： 在系统层面，可能需要考虑滤波、屏蔽、接地等 EMC 设计原则，以确保整个系统在复杂电磁环境中稳定工作。

5. 功耗管理

74HC123D 属于 CMOS 器件，静态功耗很低。但在高频切换时，动态功耗会增加。

• 选择合适的 VCC： 在满足性能要求的前提下，使用较低的 VCC 有助于降低功耗。

• 优化 RC 值： 在不影响性能的情况下，选择合适的 R 和 C 值，避免过高的内部电流。

• 禁用不使用的通道： 如果 74HC123D 的两个通道中只有一个被使用，可以将未使用的通道的触发输入接地（或接 VCC，使其保持稳定状态），并将其输出引脚悬空，以降低不必要的功耗和噪声。

6. 热管理

在大多数低功耗应用中，74HC123D 的热耗散不是一个主要问题。然而，在以下情况下需要考虑热管理：

• 高环境温度： 如果芯片工作在高温环境中，其结温可能会升高，影响性能和寿命。

• 驱动大负载： 如果 74HC123D 驱动的负载电流较大，其内部功耗会增加，导致温升。

• 高频切换： 频繁的逻辑状态切换会增加动态功耗。

在这些情况下，应确保芯片有足够的散热空间，必要时可考虑在 PCB 设计中增加散热铜箔。

7. 元件选择的深入探讨

• 电阻： 金属膜电阻通常比碳膜电阻具有更好的精度和温度稳定性。在选择功率电阻时，要确保其额定功率大于实际功耗。

• 电容：

• 聚丙烯 (PP) 或聚酯 (PET) 薄膜电容： 适用于高精度定时，具有低漏电流、高稳定性和低温度系数。

• 陶瓷电容 (X7R, C0G/NP0)： X7R 适用于一般去耦和定时，但容值随温度和电压有一定变化。C0G/NP0 具有极佳的温度稳定性，适用于高精度和高频应用，但容量通常较小。

• 电解电容： 容量大，但漏电流大，温度稳定性差，不适合作为 74HC123D 的定时电容。仅适用于电源滤波。

• 钽电容： 介于电解电容和薄膜电容之间，漏电流相对较低，但有自恢复效应和ESR问题，不推荐用于精确计时。

• 漏电流： C_EXT 的漏电流会显著影响长脉冲的精度，因为它会改变电容的实际充电曲线。对于长延时应用，务必选择漏电流极低的电容。

通过对这些高级应用和设计优化策略的深入理解和实践，工程师可以更有效地利用 74HC123D，设计出鲁棒、高效和可靠的数字系统。

故障排除与常见问题

在 74HC123D 的实际应用中，可能会遇到一些问题。了解常见的故障现象及其原因，有助于快速定位并解决问题。

1. 输出脉冲宽度不准确

可能原因：

• R/C 值误差： 外部电阻和电容的实际值与其标称值存在偏差。这是最常见的原因。

• R/C 稳定性差： 选用温度系数大、漏电流大的电阻和电容。尤其是在宽温度范围内，脉冲宽度会随温度显著漂移。电解电容尤其容易导致这个问题。

• 电源电压波动： 虽然 HC 系列对电源电压的敏感度相对较低，但较大的 VCC 波动仍可能影响内部参考电流或比较器阈值，从而改变脉冲宽度。

• 寄生效应： PCB 走线上的寄生电容和电阻，特别是在 R1 和 C1 连接线较长时，会与外部 R/C 形成新的等效值。

• 环境噪声： 外部电磁干扰可能耦合到 R/C 引脚，导致计时不稳定。

• 芯片参数差异： 即使是同一型号的芯片，不同批次或不同制造商之间，内部 K 值也可能存在微小差异。

解决方案：

• 精确测量 R/C： 使用高精度电桥或万用表测量实际的 R/C 值。

• 选用高质量 R/C： 使用 1 或更高精度的金属膜电阻和低漏电流、高稳定性的薄膜电容（如聚丙烯、聚苯乙烯）。

• 稳定电源： 确保 VCC 稳定，并在 74HC123D 附近放置适当的去耦电容。

• 优化 PCB 布局： 尽可能缩短 R1 和 C1 的连接走线，避免交叉，远离噪声源。

• 加屏蔽： 对敏感 R/C 部分进行物理屏蔽，隔离电磁干扰。

• 校准： 在批量生产中，可能需要通过微调电阻或电容进行校准。

2. 芯片无法触发或触发不稳定

可能原因：

• 触发输入连接错误： A 和 B 输入的电平组合或触发沿不符合真值表要求。例如，使用 A 触发，但 B 接到了 GND；或者使用 B 触发，但 A 接到了 VCC。

• CLR 处于低电平： CLR 引脚被错误地拉低，导致芯片处于复位状态，无法被触发。

• 输入信号质量差： 触发信号边沿缓慢、有抖动或噪声，导致无法识别有效触发或多重触发。

• 输入电压不符合 VIH/VIL： 触发信号的电压电平不满足 74HC123D 的输入高/低电平阈值。

• 最小脉冲宽度要求不满足： 输入触发脉冲的宽度过窄，低于芯片的最小脉冲宽度要求。

• VCC 不足： 电源电压过低，导致芯片无法正常工作。

解决方案：

• 检查引脚连接： 仔细核对 A、B、CLR 引脚的连接是否正确，符合预期的触发逻辑。如果不需要清零功能，CLR 应连接到 VCC。

• 改善输入信号质量： 使用示波器检查触发信号的波形。如果信号边沿缓慢，可以串联一个施密特触发器（如 74HC14）进行整形。消除信号上的噪声。

• 检查电源电压： 确保 VCC 处于推荐工作范围内，并保持稳定。

• 满足最小脉冲宽度： 确保输入触发信号的宽度大于数据手册中规定的最小脉冲宽度。

3. 输出一直处于高电平或低电平

可能原因：

• CLR 持续低电平： 如果 CLR 引脚持续被拉低，Q 输出将一直保持低电平，Q 保持高电平。

• 频繁重触发： 如果输入触发信号的频率过高，远大于 1/T_w，导致在脉冲完成前不断重触发，Q 输出将一直保持高电平。

• R/C 值不正确： R1 或 C1 未连接，或连接错误（例如，R1 接到 GND 而非 VCC，或 C1 接到 VCC 而非 GND），导致内部计时电路无法正常工作。例如，如果 C1 短路，脉冲宽度接近零。

• 芯片损坏： 极端情况下，芯片可能由于过压、过流或静电放电而损坏。

解决方案：

• 检查 CLR 状态： 确保 CLR 在非复位状态下处于高电平。

• 调整触发频率或 R/C 值： 确保触发信号的周期大于输出脉冲宽度 T_w，除非您确实需要利用重触发特性保持高电平。

• 检查 R/C 连接： 仔细检查 R1 和 C1 的连接是否正确，阻值和容值是否在推荐范围内。

• 替换芯片： 如果排除其他可能，考虑更换一个新的 74HC123D 芯片进行测试。

4. 功耗异常

可能原因：

• 输入引脚悬空： 未使用的输入引脚（如未使用的 A/B 输入，或不用的通道的触发输入）如果悬空，可能会由于噪声耦合而产生不确定电平，导致内部 CMOS 门处于中间区域，增加静态功耗。

• 输出短路： 输出引脚意外短路到 VCC 或 GND。

• VCC 过高： 超出推荐工作范围的 VCC 会显著增加功耗。

• 芯片损坏。

解决方案：

• 合理处理悬空引脚： 所有未使用的输入引脚都应连接到 VCC 或 GND，或者通过适当的电阻连接到 VCC/GND，以确保稳定的逻辑电平。

• 检查输出负载： 确保输出没有短路，并且驱动的负载在芯片的输出电流能力范围内。

• 检查 VCC： 确保 VCC 在推荐范围内。

• 替换芯片。

5. 芯片发热

可能原因：

• 功耗过大： 与上述功耗异常原因类似，高功耗会导致芯片发热。

• 电源电压过高： 导致内部电流过大。

• 驱动过大负载： 输出引脚提供的电流超出其能力范围，导致内部晶体管过热。

• 芯片内部短路或损坏。

解决方案：

• 排查功耗异常原因： 检查输入引脚处理、输出负载等。

• 降低 VCC（如果可行）： 在满足性能要求的前提下，降低 VCC。

• 减少负载电流： 确保输出负载的电流需求在芯片规格范围内。如果需要驱动大电流负载，应使用外部晶体管或驱动器。

• 替换芯片。

通过对这些常见问题的深入分析和排除，工程师可以提高 74HC123D 应用设计的成功率和稳定性。在进行故障排除时，始终从最简单的原因开始，逐步缩小范围，并利用示波器、万用表等工具观察信号波形和电平，是高效解决问题的关键。

结语：74HC123D 在数字世界中的价值与展望

74HC123D 作为一款经典且功能强大的可重触发单稳态多谐振荡器，在数字电子领域拥有不可替代的地位。它以其精确的脉冲生成、灵活的触发方式、异步清零功能以及独特的重触发特性，为工程师们提供了高效的定时和脉冲控制解决方案。从简单的定时器、脉冲展宽，到复杂的看门狗、按键防抖，乃至作为更大型数字系统中的关键时序控制单元，74HC123D 都展现出其卓越的实用价值。

我们深入探讨了 74HC123D 的引脚配置、工作原理、电气特性以及在各种典型应用中的设计考量。理解其内部如何通过 R/C 网络实现精确计时，以及可重触发特性如何赋予其应对动态输入的能力，是充分发挥其潜力的关键。同时，我们也强调了在实际设计中，电源完整性、信号完整性、抗噪声设计以及元件选择的重要性，这些都是确保电路稳定可靠工作的基石。

尽管现代微控制器和 FPGA 提供了更灵活、可编程的定时和脉冲生成能力，但 74HC123D 这样的专用逻辑芯片在许多场景下依然具有其独特的优势：

• 成本效益： 对于简单的定时或脉冲生成任务，74HC123D 通常比微控制器解决方案更具成本优势。

• 简洁性： 纯硬件解决方案，无需编程，电路结构简单直观，调试方便。

• 实时性： 硬件固有的并行处理能力，响应速度快，没有软件带来的延迟或抖动。

• 功耗： 在许多应用中，尤其是在低频或电池供电系统中，其低静态功耗具有吸引力。

• 可靠性： 作为成熟的、经过验证的标准逻辑器件，其可靠性高。

在物联网、工业控制、消费电子、汽车电子等领域，对精确定时和可靠脉冲的需求依然旺盛。无论是作为独立的定时器，还是作为复杂系统中的辅助逻辑，74HC123D 都将继续发挥其重要作用。随着技术的不断发展，未来可能会出现更多集成度更高、功能更丰富的定时器芯片，但 74HC123D 的经典地位和其所代表的硬件逻辑设计思想，仍将对新一代工程师产生深远影响。

掌握 74HC123D 不仅仅是学会一个芯片的使用方法，更是理解了数字电路中时序和脉冲控制的基本逻辑。这种对基础器件的深刻理解，将为更高级的数字系统设计打下坚实的基础。
