引言：数字逻辑电路的核心组件

在现代数字电子系统中，数据传输的效率和可靠性是至关重要的。为了实现数据在不同模块或子系统之间高效、稳定地传递，往往需要使用到各种类型的缓冲器和线路驱动器。74ACT244正是这样一款广泛应用于高速数据传输和总线隔离场景的八路三态总线缓冲器/线路驱动器。作为74系列高级CMOS (ACT) 逻辑器件家族的一员，它继承了CMOS技术低功耗的优点，同时兼具与TTL兼容的输入特性以及出色的高速性能。它的八路独立缓冲通道和三态输出能力，使其成为微处理器系统、存储器接口、数据总线驱动以及各类数字通信中的关键组成部分。

第一章：74ACT244概述与核心特性

1.1 器件简介与发展背景

74ACT244是标准逻辑IC家族中的一个重要成员，属于ACT（Advanced CMOS Technology）系列。这个系列的设计目标是在保持CMOS器件低功耗优势的同时，达到甚至超越传统双极型TTL（Transistor-Transistor Logic）器件的速度性能。ACT技术通过采用亚微米硅栅和双层金属布线工艺，显著提升了器件的速度和驱动能力，使其能够满足日益增长的数字系统对高速、低功耗器件的需求。

74ACT244的具体功能是一个八路（Octal）三态（3-State）非反相（Non-Inverting）总线缓冲器/线路驱动器。这意味着它内部集成了八个独立的缓冲通道，每个通道都能够独立地将输入信号缓冲并驱动到输出端。其“非反相”的特性确保了输出信号与输入信号的逻辑状态相同。而“三态”输出是其最核心的特点之一，它允许器件的输出在高电平、低电平之外，还能进入高阻态（High-Impedance State），这对于构建共享总线系统至关重要。

1.2 关键特性列表与意义

74ACT244凭借其优异的电气性能和灵活的应用方式，在数字系统中扮演着不可或缺的角色。以下是其一些核心特性及其在实际应用中的意义：

• 高速性能： 74ACT244具有极短的传输延迟时间（tPD），通常在5V供电下典型值为4.5ns，这使得它能够胜任高速数据传输任务，例如驱动处理器和存储器之间的地址线或数据线。快速的响应时间确保了系统时序的准确性，避免了数据冲突和错误。

• 低功耗： 作为CMOS器件，74ACT244的静态功耗（ICC）非常低，在25°C时最大仅为8µA。这对于电池供电的便携式设备或对功耗敏感的系统来说是巨大的优势，有助于延长电池寿命并降低系统散热需求。

• 三态输出： 这是74ACT244最为重要的特性。除了常规的高电平（HIGH）和低电平（LOW）输出状态外，它还能进入高阻态（High-Impedance State，Z）。在高阻态下，输出引脚呈现出非常高的阻抗，近似于断开连接，从而允许多个器件共享同一条总线而不会互相干扰。当多个器件需要轮流驱动总线时，高阻态可以有效地进行总线仲裁和数据隔离。

• TTL兼容输入： 尽管是CMOS器件，74ACT244的输入引脚设计为与TTL逻辑电平兼容（VIH = 2V (min), VIL = 0.8V (max)）。这意味着它可以直接与传统的TTL器件接口，无需额外的电平转换电路，大大简化了系统设计。

• 高驱动能力： 74ACT244具有强大的输出驱动能力，典型输出电流（|IOH|=IOL）达到24mA（最小）。这使其能够直接驱动50Ω的传输线，并有效地驱动较大的容性负载，例如长总线线路或多个扇出负载。强大的驱动能力保证了信号的完整性和可靠传输。

• 对称的输出阻抗： 器件的源出（Source）和灌入（Sink）电流能力是基本平衡的，这意味着其输出阻抗是对称的。这有助于在传输线上获得更好的信号完整性，减少信号反射和失真，尤其是在高速、长距离传输的应用中。

• 平衡的传播延迟： 74ACT244的上升沿传播延迟（tPLH）和下降沿传播延迟（tPHL）是基本平衡的，即tPLH ≈ tPHL。这有助于保持信号的占空比和时序准确性，对于需要精确时序的同步系统至关重要。

• 宽工作电压范围： 74ACT244通常工作在4.5V至5.5V的VCC电源电压范围，这与许多主流数字系统的工作电压兼容。一些型号甚至支持更宽的电压范围，提供更大的设计灵活性。

• 改进的闩锁效应（Latch-up）免疫能力： CMOS器件有时会面临闩锁效应的风险，这是一种寄生可控硅效应，可能导致器件损坏。74ACT244采用了先进的工艺和电路设计，大大提高了其对闩锁效应的免疫能力，增强了器件的可靠性。

• 引脚和功能与74系列244兼容： 74ACT244的引脚排列和功能与传统的74LS244、74HC244等244系列器件保持兼容。这使得它在升级现有系统或替代旧器件时非常方便，无需重新设计PCB布局。

第二章：工作原理与逻辑功能

2.1 内部结构与逻辑分区

74ACT244内部包含八个独立的非反相缓冲器。为了方便控制，这八个缓冲器被逻辑地分为两组，每组包含四个缓冲器。这两组缓冲器分别由两个独立的输出使能（Output Enable）引脚控制：

• 1OE (Output Enable 1)： 控制第一组四个缓冲器（1Y1到1Y4）的输出。

• 2OE (Output Enable 2)： 控制第二组四个缓冲器（2Y1到2Y4）的输出。

这种分组控制的设计，使得设计者可以根据实际需求，灵活地控制不同部分的总线驱动。例如，在双向数据总线中，可以利用这种分组控制来实现数据流的方向切换。

每个缓冲器的基本逻辑功能非常简单：当使能信号有效时，输出Y与输入A的逻辑状态相同（Y=A）；当使能信号无效时，输出Y进入高阻态（Z）。

2.2 引脚配置与功能描述

74ACT244通常采用20引脚封装，常见的封装形式包括DIP（双列直插）、SOIC（小外形集成电路）、TSSOP（薄型收缩型小外形封装）等。以下是其主要引脚的详细功能描述：

• 1A1, 1A2, 1A3, 1A4： 第一组缓冲器的输入引脚。这些引脚接收来自源设备（如微控制器、存储器等）的数字信号。

• 1Y1, 1Y2, 1Y3, 1Y4： 第一组缓冲器的输出引脚。这些引脚将缓冲后的信号驱动到目的设备或总线上。

• 2A1, 2A2, 2A3, 2A4： 第二组缓冲器的输入引脚。

• 2Y1, 2Y2, 2Y3, 2Y4： 第二组缓冲器的输出引脚。

• 1OE (Output Enable 1)： 第一组缓冲器（1Y1-1Y4）的输出使能引脚。当1OE为低电平（LOW）时，第一组缓冲器输出被使能（即1Yn = 1An）；当1OE为高电平（HIGH）时，第一组缓冲器输出进入高阻态。

• 2OE (Output Enable 2)： 第二组缓冲器（2Y1-2Y4）的输出使能引脚。当2OE为低电平（LOW）时，第二组缓冲器输出被使能（即2Yn = 2An）；当2OE为高电平（HIGH）时，第二组缓冲器输出进入高阻态。

• VCC： 供电电压引脚。通常连接到+5V电源。

• GND： 接地引脚。通常连接到系统地。

需要注意的是，在某些74AC/ACT244的变体中，输出使能引脚的逻辑可能会有所不同，例如可能使用一个使能引脚同时控制所有八个缓冲器，或者使能逻辑为低电平有效。因此，在使用具体型号时，务必查阅其详细的数据手册以确认准确的引脚功能和逻辑表。

2.3 功能表（真值表）

以下是74ACT244每个缓冲器通道的典型功能表（以其中一个通道为例，例如1An和1Yn，控制使能为1OE）：

• L： 低电平

• H： 高电平

• X： 任意（Don't Care）

• Z： 高阻态

从功能表可以看出，当对应的使能引脚（1OE或2OE）为低电平（L）时，缓冲器被使能，输入信号An会直接透传到输出端Yn，实现缓冲和驱动功能。而当使能引脚为高电平（H）时，无论输入An是什么状态，对应的输出Yn都将进入高阻态（Z）。

这种三态输出能力，是74ACT244在总线应用中发挥作用的关键。在同一条总线上，可以连接多个74ACT244器件，但同一时刻只能有一个器件的输出被使能并驱动总线，其他器件则处于高阻态，从而避免了总线冲突和短路。通过外部控制逻辑，可以精确地管理哪个器件拥有总线的控制权。

第三章：电气特性参数

了解74ACT244的电气特性参数对于正确设计和应用该器件至关重要。这些参数通常在数据手册中详细列出，包括绝对最大额定值、推荐工作条件、直流电气特性和交流电气特性。

3.1 绝对最大额定值 (Absolute Maximum Ratings)

绝对最大额定值定义了器件在不发生永久性损坏的情况下可以承受的极限条件。在任何情况下，都不能超过这些值，否则可能导致器件性能下降甚至彻底失效。

• 供电电压 (VCC)： 通常为-0.5V到+6.5V。长时间运行在接近上限的电压可能会缩短器件寿命。

• 直流输入电压 (VI)： 通常为-0.5V到VCC+0.5V。输入电压不能超过供电轨，否则可能损坏输入保护电路。

• 直流输出电压 (VO)： 通常为-0.5V到VCC+0.5V。输出电压同样不能超过供电轨。

• 直流输入二极管电流 (IIK)： 通常为±20mA。当输入电压超出VCC或GND时，内部保护二极管会导通，此电流是其可承受的最大瞬时电流。

• 直流输出二极管电流 (IOK)： 通常为±20mA。与输入二极管电流类似，当输出电压超出供电轨时，保护二极管的电流限制。

• 直流输出灌电流或拉电流 (IO)： 通常为±50mA。这是单个输出引脚可以持续灌入或拉出的最大电流，超过此值可能导致输出级损坏或性能退化。

• 直流VCC或接地电流 (ICC或IGND)： 通常为±400mA。这是器件所有VCC或GND引脚可以流过的总电流。

• 存储温度范围 (Tstg)： 通常为-65°C到+150°C。

• 工作结温 (TJ)： 通常为140°C。

3.2 推荐工作条件 (Recommended Operating Conditions)

推荐工作条件是器件在正常、可靠运行下应满足的环境和电气参数。在这些条件下，器件的性能才能得到保证。

• 供电电压 (VCC)： 对于ACT系列，通常推荐工作电压为4.5V到5.5V。严格控制电源电压在规定范围内对于保证器件的稳定性和性能至关重要。

• 输入电压 (VI)： 0V到VCC。在正常工作时，输入电压应保持在供电轨之间。

• 输出电压 (VO)： 0V到VCC。输出电压在驱动负载时也会在供电轨之间变化。

• 工作温度范围 (Topr)： 商业级器件通常为-40°C到+85°C，工业级或军用级器件可能会有更宽的温度范围，如-55°C到+125°C。

• 输入上升和下降时间 (dt/dv)： 在VCC=4.5V到5.5V时，通常最大为8ns/V。这表示输入信号的边沿速率应在规定范围内，过快的边沿可能导致信号完整性问题，过慢的边沿可能导致不确定的逻辑状态或额外的功耗。

3.3 直流电气特性 (DC Electrical Characteristics)

直流电气特性描述了器件在稳态条件下的电学行为。这些参数在不同温度和VCC下会有所变化，数据手册会给出最小值、典型值和最大值。

• 高电平输入电压 (VIH)： 确保器件识别为高电平的最小输入电压。对于ACT系列TTL兼容输入，在VCC=5V时通常为2.0V。

• 低电平输入电压 (VIL)： 确保器件识别为低电平的最大输入电压。在VCC=5V时通常为0.8V。

• 高电平输出电压 (VOH)： 在特定负载条件下，输出为高电平时的最小电压。例如，在VCC=5V，IOUT=-50µA时，VOH通常为4.4V。

• 低电平输出电压 (VOL)： 在特定负载条件下，输出为低电平时的最大电压。例如，在VCC=5V，IOUT=50µA时，VOL通常为0.1V。

• 高电平输入电流 (IIH)： 输入引脚为高电平时的最大输入电流。通常非常小，在微安级。

• 低电平输入电流 (IIL)： 输入引脚为低电平时的最大输入电流。通常非常小，在微安级。

• 高阻态输出电流 (IOZH, IOZL)： 当输出处于高阻态时，从输出引脚流出或流入的最大电流。理想情况下为0，实际中通常为微安级，表示其“断开”程度。

• 电源电流 (ICC)： 静态工作时消耗的电源电流。如前所述，ACT系列通常非常低。

3.4 交流电气特性 (AC Electrical Characteristics)

交流电气特性描述了器件在动态条件下的时序行为，对于高速数字电路设计至关重要。

• 传播延迟时间 (tPLH, tPHL)： 信号从输入端传播到输出端所需的时间。tPLH是低到高转换的延迟，tPHL是高到低转换的延迟。74ACT244的典型tPD为4.5ns (VCC=5V, CL=50pF)。这些参数直接影响系统的最大工作频率。

• 输出使能/禁止延迟时间 (tPZH, tPZL, tPHZ, tPLZ)： 描述了输出从高阻态到有效输出状态（使能延迟）以及从有效输出状态到高阻态（禁止延迟）所需的时间。这些参数对于总线仲裁和避免总线冲突非常重要。

• tPZH： 输出从高阻态变为高电平的延迟。

• tPZL： 输出从高阻态变为低电平的延迟。

• tPHZ： 输出从高电平变为高阻态的延迟。

• tPLZ： 输出从低电平变为高阻态的延迟。

• 输入电容 (CI)： 输入引脚的寄生电容。通常为几皮法（pF）。这个参数会影响信号的上升/下降时间以及驱动端的负载。

• 功耗电容 (CPD)： 用于计算动态功耗的参数。它代表了器件内部在开关操作时产生的等效电容。动态功耗可以通过公式 PD=CPD×VCC2×fi+∑(CL×VCC2×fo) 来估算，其中 fi 是输入频率，fo 是输出频率，CL 是负载电容。

第四章：典型应用场景

74ACT244凭借其多功能性和优异性能，在数字系统中有着广泛的应用。以下是一些典型的应用场景：

4.1 微处理器与存储器接口

在基于微处理器的系统中，存储器（RAM、ROM、闪存等）通常需要大量的地址线和数据线。当微处理器和存储器之间的距离较远，或者存储器模块数量较多，导致总线负载较大时，直接驱动可能会导致信号衰减、时序偏差甚至无法正常工作。74ACT244可以作为地址线驱动器和数据线缓冲器，解决这些问题。

• 地址线驱动： 微处理器的地址线输出通常驱动能力有限。通过将74ACT244连接到微处理器的地址输出端，可以增强地址信号的驱动能力，使其能够可靠地驱动多个存储器芯片的地址输入端，即使在较长的PCB走线或背板上也能保持信号完整性。

• 数据线缓冲/隔离： 在某些应用中，可能需要将数据总线在不同区域进行隔离，或者在处理器和外设之间提供缓冲。74ACT244的三态输出特性使其非常适合这种应用。例如，可以将其作为双向数据总线中的单向缓冲器，通过外部逻辑控制其使能引脚，实现数据的方向控制。虽然74ACT244本身是单向的，但在双向总线中，可以配合另一片244或使用双向收发器（如74ACT245）来实现双向传输。

4.2 总线驱动与总线隔离

• 长距离总线驱动： 当数字信号需要在较长的PCB走线或电缆上传输时，信号衰减、串扰和反射会成为严重问题。74ACT244的高驱动能力和对称输出阻抗使其非常适合驱动这些长距离总线。它可以提供足够的电流来克服传输线效应，确保信号在接收端保持清晰的波形。

• 总线隔离与分区： 在复杂的数字系统中，不同的功能模块可能共享同一条总线。为了防止一个模块的故障影响整个总线，或者为了在不同的工作模式下激活不同的模块，可以使用74ACT244进行总线隔离。通过控制74ACT244的使能引脚，可以将某个模块与总线断开（进入高阻态），从而实现总线的分区管理。

• 扇出扩展： 当一个信号源需要驱动多个负载时，其驱动能力可能不足。74ACT244可以作为一个扇出扩展器，将一个输入信号复制到八个输出端，每个输出端都具有强大的驱动能力，从而有效地增加了信号的扇出数。

4.3 时钟驱动与分配

时钟信号是数字电路的“心跳”，其完整性和时序精度对整个系统的稳定运行至关重要。时钟信号通常需要驱动大量同步器件的时钟输入端，这会带来较大的容性负载。74ACT244可以作为时钟驱动器，解决时钟信号的驱动问题。

• 增强时钟信号驱动能力： 74ACT244能够提供强大的电流来驱动时钟线上较大的负载电容，从而保持时钟信号的快速上升/下降时间，减少时钟抖动和偏移。

• 时钟信号分配： 在需要将一个时钟信号分配到多个不同区域的系统中，可以使用74ACT244进行时钟分配。它可以将一个主时钟信号缓冲并分配到八个独立的输出，确保每个子系统都接收到高质量的时钟信号。由于其平衡的传播延迟，它可以很好地保持时钟的占空比。

4.4 电平转换（特定场景）

虽然74ACT244主要是为5V TTL兼容系统设计的，但在某些情况下，它也可以用于简单的电平转换。例如，如果一个5V TTL输出需要驱动一个更低的CMOS逻辑输入（例如3.3V），并且这个CMOS输入是TTL兼容的，那么74ACT244可以在提供缓冲的同时，利用其对TTL电平的兼容性来处理信号。然而，对于更复杂的电平转换需求（例如从低电压CMOS到高电压CMOS，或者非TTL兼容的电平），可能需要专门的电平转换器IC。

4.5 其他通用缓冲与驱动

除了上述特定应用，74ACT244还可以作为各种通用缓冲器和线路驱动器使用，例如：

• 控制信号缓冲： 缓冲和驱动各种控制信号，如读/写使能、片选信号等。

• 状态指示灯驱动： 驱动LED等指示灯，提供足够的电流。

• 阻抗匹配： 在长传输线上，可以利用其驱动能力和输出阻抗特性进行阻抗匹配，以减少信号反射。

第五章：设计考虑与注意事项

在将74ACT244集成到电路设计中时，需要考虑一系列因素以确保其性能、可靠性和系统的整体稳定性。

5.1 电源去耦与旁路

• 重要性： 任何高速数字集成电路，包括74ACT244，在开关状态转换时都会产生瞬态电流尖峰。这些尖峰电流如果不能及时得到补偿，会引起电源轨上的电压跌落（Ground Bounce）和噪声，进而影响器件的稳定工作甚至导致误动作。

• 实施方法： 为了最小化电源噪声，必须在74ACT244的VCC和GND引脚之间尽可能近地放置去耦电容（Decoupling Capacitors）。通常建议使用至少一个0.1µF的陶瓷电容，并联一个10µF或更大容量的电解电容（用于低频去耦）。0.1µF的陶瓷电容负责吸收高频瞬态电流，而较大容量的电容则补偿更长时间的电流变化。电容的放置应尽可能靠近芯片的VCC和GND引脚，缩短走线长度，以降低寄生电感。

5.2 信号完整性与传输线效应

• 高速信号与传输线： 74ACT244能够处理高速信号，这意味着在PCB布局中必须关注信号完整性。当信号传输路径的长度达到信号上升/下降时间与传播速度的乘积的1/6到1/10时，就应将其视为传输线。在传输线上，信号反射和串扰是常见问题。

• 阻抗匹配： 为了减少反射，传输线的特性阻抗应与驱动源和接收端的阻抗相匹配。74ACT244具有50Ω的传输线驱动能力，这使得它在驱动标准50Ω或75Ω传输线时具有优势。在驱动长距离总线时，可能需要在传输线的末端添加**终端电阻（Termination Resistors）**进行阻抗匹配。串联终端（Series Termination）或并联终端（Parallel Termination）是常见的终端方式，具体选择取决于信号速度和负载特性。

• PCB布局： 良好的PCB布局对信号完整性至关重要。

• 短而直的走线： 信号线应尽可能短且避免急剧弯折，以减少寄生电感和电容。

• 地平面： 使用完整的地平面可以为信号提供低阻抗的回流路径，减少噪声和串扰。

• 电源平面： 采用电源平面而非窄线可以有效降低电源阻抗。

• 避免平行长走线： 尽量避免高速信号线长时间平行走线，以减少线间串扰。如果不可避免，可以增加线间距或插入地线隔离。

5.3 未使用引脚的处理

• 输入引脚： 对于任何CMOS器件，未使用的输入引脚绝对不能浮空（Floating）。浮空的输入引脚容易受到噪声干扰，导致器件功耗增加，甚至产生不确定的输出状态。未使用的输入引脚应连接到确定的逻辑电平，通常是VCC（通过上拉电阻）或GND（通过下拉电阻），或者直接连接到VCC/GND，具体取决于其功能和对器件的影响。对于74ACT244，未使用的输入引脚可以直接连接到VCC或GND。

• 输出引脚： 未使用的输出引脚通常可以浮空，但为了避免潜在的EMI（电磁干扰）问题或不必要的功耗，有时也会建议通过一个较小的电阻将其连接到VCC或GND，或者直接浮空。在74ACT244中，如果输出不用于驱动任何负载，保持浮空通常是安全的。

5.4 扇出与负载能力

• 扇出能力： 74ACT244具有较高的扇出能力，这意味着它能够驱动多个相同或不同类型的逻辑门输入。其24mA的最小输出驱动电流足以满足大多数应用需求。在计算扇出时，需要考虑接收端的输入电流和电容负载。

• 容性负载： 大的容性负载会显著增加传播延迟，并可能导致信号振铃或过冲。数据手册通常会给出在特定容性负载下的传播延迟参数。在设计时，应尽量减少负载电容，例如使用短走线、选择低输入电容的接收器件。如果不可避免，则需要通过仿真或实验来验证信号完整性，并可能需要添加终端电阻。

5.5 静电放电（ESD）保护

• 敏感性： 尽管74ACT244通常具有改进的ESD保护电路（例如2KV HBM），但CMOS器件相对于双极型器件仍然对静电放电比较敏感。

• 防护措施： 在处理和焊接器件时，应采取适当的ESD防护措施，例如佩戴防静电腕带、使用防静电工作台，并确保设备接地良好。

5.6 功耗管理

• 静态功耗： 74ACT244的静态功耗非常低。

• 动态功耗： 动态功耗是主要考虑因素，它与开关频率、电源电压和负载电容成正比。在高速、高负载的应用中，动态功耗可能会显著增加。通过优化系统时序、选择合适的负载以及使用有效的去耦策略，可以有效管理动态功耗。在设计功耗预算时，应仔细计算动态功耗，确保电源能够提供足够的电流并进行适当的散热设计。

第六章：74ACT244与其他类似器件的比较

在74系列逻辑IC中，有许多功能相似但技术特性不同的缓冲器/线路驱动器。了解74ACT244与这些器件的区别，有助于在设计时做出最合适的选择。

6.1 与74LS244（低功耗肖特基TTL）的比较

• 技术： 74LS244基于低功耗肖特基TTL技术。

• 速度： 74LS244的速度相对较慢，传播延迟通常在10-15ns左右。

• 功耗： 74LS244的静态功耗相对较高，尤其是在高频工作时。TTL器件在输出低电平时需要灌入较大电流。

• 输入兼容性： 74LS244的输入直接与TTL电平兼容，但其输入电流较大，需要考虑驱动源的扇出能力。

• 输出驱动能力： 驱动能力一般，通常不如74ACT244强大。

• 噪声： TTL器件的噪声容限相对较低。

• 闩锁效应： TTL器件没有闩锁效应问题。

• 优势： 成本通常较低，且在一些老旧系统中仍有应用。

• 与74ACT244对比： 74ACT244在速度、功耗和驱动能力上全面优于74LS244，是现代高速、低功耗设计的首选。

6.2 与74HC244（高速CMOS）的比较

• 技术： 74HC244基于高速CMOS技术，与74ACT244同属CMOS家族。

• 速度： 74HC244的速度比74ACT244稍慢，典型传播延迟在7-10ns左右。

• 功耗： 74HC244的静态功耗同样非常低，与74ACT244处于同一水平。

• 输入兼容性： 74HC244的输入是CMOS电平兼容的，这意味着其VIH和VIL通常是VCC的百分比，例如VIH=0.7VCC，VIL=0.3VCC。这使得它与TTL电平的接口不如74ACT244直接，可能需要电平转换。

• 输出驱动能力： 74HC244的驱动能力通常比74ACT244弱，典型输出电流在5-10mA左右。

• 噪声： 74HC244的噪声容限优于TTL器件，但可能略低于74ACT244。

• 闩锁效应： 同样具有改进的闩锁效应免疫能力。

• 优势： 成本可能略低于74ACT244，适用于对速度要求不是极致但需要低功耗的应用。

• 与74ACT244对比： 74ACT244在速度和驱动能力上优于74HC244，并且其TTL兼容输入使得与混合逻辑系统的集成更为方便。

6.3 与74F244（快速肖特基TTL）的比较

• 技术： 74F244基于快速（FAST）肖特基TTL技术，追求极致速度。

• 速度： 74F244的速度非常快，可以与74ACT244相媲美，传播延迟也在4-6ns范围。

• 功耗： 74F244的功耗是相对较高的，尤其是静态功耗，通常比CMOS器件高出几个数量级。

• 输入兼容性： TTL兼容输入，但输入电流较大。

• 输出驱动能力： 驱动能力非常强，与74ACT244相当甚至更强。

• 噪声： 噪声容限相对较低。

• 闩锁效应： 无闩锁效应。

• 优势： 速度快，适合对功耗不敏感但对速度要求极高的应用。

• 与74ACT244对比： 在速度相近的情况下，74ACT244的功耗优势非常明显。对于现代设计，除非有特殊原因，通常会优先选择低功耗的ACT系列。

6.4 与74LVC244（低电压CMOS）的比较

• 技术： 74LVC244是针对低电压（如1.8V、2.5V、3.3V）系统设计的高速CMOS器件。

• 速度： 速度非常快，甚至可以超越5V供电的74ACT244，传播延迟可以达到几纳秒甚至更低。

• 功耗： 由于工作电压低，其动态功耗在相同频率下更低。静态功耗也极低。

• 输入兼容性： 通常具有宽电压输入兼容性，可以接受从低电压到5.5V的输入信号，方便进行电平转换。

• 输出驱动能力： 驱动能力也较强，可以达到24mA或更高。

• 优势： 适用于低电压、高速、低功耗的现代数字系统，例如移动设备、物联网设备等。

• 与74ACT244对比： 74ACT244主要应用于传统的5V系统，而74LVC244则代表了CMOS逻辑的低电压发展趋势。在新的低电压设计中，74LVC244是更合适的选择。

总结：

74ACT244在5V供电的系统中提供了一个非常平衡的解决方案，它结合了CMOS的低功耗和TTL的兼容输入，同时达到了接近传统高速TTL的速度和优秀的驱动能力。在选择总线缓冲器时，应综合考虑系统的供电电压、所需速度、功耗预算、与现有器件的兼容性以及成本等因素。对于5V供电且对速度和驱动能力有较高要求的应用，74ACT244通常是一个非常理想的选择。

第七章：封装信息与订购指南

7.1 常见封装类型

74ACT244作为一款通用逻辑器件，为了适应不同的应用和生产需求，通常提供多种封装形式。了解这些封装对于PCB设计和自动化生产非常重要。

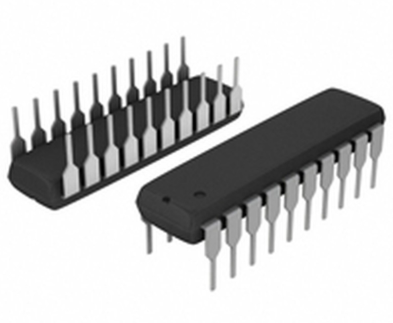

• DIP (Dual In-line Package)：双列直插式封装。这是最传统的封装形式，引脚通过孔插入PCB并焊接。DIP封装尺寸较大，适合手工焊接和原型开发，但在现代高密度PCB设计中较少使用。常见的DIP-20封装。

• SOIC (Small Outline Integrated Circuit)：小外形集成电路封装。这是一种表面贴装技术（SMT）封装，引脚从封装两侧伸出并弯曲成“海鸥翼”形状，直接焊接到PCB表面。SOIC封装比DIP小，适合高密度设计和自动化生产。常见的SOIC-20封装。

• TSSOP (Thin Shrink Small Outline Package)：薄型收缩型小外形封装。TSSOP是SOIC的进一步小型化版本，具有更薄的厚度和更小的引脚间距。它在保持良好散热的同时，提供了更高的封装密度。常见的TSSOP-20封装。

• SSOP (Shrink Small Outline Package)：收缩型小外形封装。与TSSOP类似，也是一种小型化的表面贴装封装，引脚间距更小，适用于紧凑型设计。常见的SSOP-20封装。

• VQFN (Very-thin Quad Flat No-lead Package)：超薄四方扁平无引脚封装。这是一种非常紧凑且性能优异的封装，没有外部引脚，而是通过底部焊盘连接到PCB。VQFN封装具有更小的尺寸、更好的散热性能和更低的寄生电感，适合对尺寸和性能要求极高的应用。VQFN-20封装。

• 其他封装： 某些制造商可能还会提供其他特定封装，如SOP、PDIP等。

在选择封装时，需要考虑PCB板的尺寸限制、生产工艺（手工焊接或自动化贴片）、散热要求以及成本等因素。

7.2 命名约定与订购信息

不同的半导体制造商对74ACT244系列器件可能有其特定的命名约定，但核心的“74ACT244”部分通常是保持不变的。前缀可能表示制造商或产品系列，后缀则表示封装类型、温度范围或特殊处理等。

例如：

• SN74ACT244PW (Texas Instruments): "SN" 表示德州仪器（Texas Instruments）的通用逻辑产品线，"PW" 表示TSSOP封装。

• MC74ACT244 (Onsemi): "MC" 表示安森美（Onsemi）的产品线。

• CD74ACT244 (Texas Instruments/Former RCA): "CD" 表示旧RCA（现并入TI）的CMOS逻辑产品线。

• 74ACT244MTC (Fairchild/Onsemi): "MTC" 表示TSSOP封装。

订购时通常需要以下信息：

• 完整型号名称： 包括制造商前缀和后缀，例如：SN74ACT244PWR。

• 封装类型： 指定所需的物理封装，例如：TSSOP-20。

• 数量： 订购的数量，通常以卷带（Tape & Reel）或管装（Tube）的形式提供。

建议直接查阅目标制造商的官方数据手册，以获取最准确和最新的订购信息、封装尺寸图和焊盘布局指南。数据手册通常会提供详细的产品编码规则和封装尺寸图，这对PCB设计和元件采购至关重要。

第八章：可靠性与质量

半导体器件的可靠性是评估其长期稳定性和耐用性的关键指标。74ACT244作为一款工业级应用广泛的器件，其可靠性经过了严格的测试和验证。

8.1 闩锁效应免疫 (Latch-up Immunity)

• 概念： 闩锁效应是CMOS器件特有的一种寄生效应。当外部信号或电源瞬态导致器件内部的寄生NPNP或PNPN结构被触发导通时，会形成一个低阻抗通路，导致大电流从电源流向地，并可能烧毁器件。这种效应一旦发生，通常需要重新上电才能消除。

• 74ACT244的改进： 74ACT244采用了先进的工艺和电路设计，如隔离槽、高掺杂阱等，有效抑制了寄生晶体管的导通，大大提高了其对闩锁效应的免疫能力。这意味着在正常操作和合理范围内的瞬态干扰下，器件不易发生闩锁，从而提高了系统的可靠性和鲁棒性。

8.2 静电放电（ESD）防护

• 重要性： 静电放电是导致集成电路损坏的主要原因之一。在生产、运输、储存和安装过程中，人体或设备上积累的静电荷可能瞬间释放，产生高电压和高电流，对敏感的半导体器件造成永久性损伤。

• 74ACT244的ESD能力： 74ACT244内部集成了完善的ESD保护电路，通常能够承受高达2KV的人体模型（HBM）静电放电，部分器件甚至更高。这些保护电路通过在输入/输出引脚上设置箝位二极管或ESD保护结构，将过高的瞬态电压导入电源轨或地，从而保护内部核心电路。

• 设计与操作建议： 尽管器件本身具有ESD保护，但在实际操作中仍需严格遵守防静电规范，例如：

• 在处理IC时佩戴防静电腕带。

• 在防静电工作台上进行操作。

• 使用防静电包装和运输材料。

• 在PCB设计中，应确保良好的接地和电源分布，以提供有效的ESD泄放路径。

8.3 质量标准与认证

大多数知名的半导体制造商在生产74ACT244时都会遵循严格的质量管理体系，例如ISO9001。器件还会经过一系列的可靠性测试，包括：

• 高温工作寿命测试 (HTOL)： 在高温下长时间运行，评估器件的长期稳定性。

• 温度循环测试 (TC)： 在极端高低温之间快速循环，评估器件对温度变化的承受能力。

• 高加速应力测试 (HAST)： 在高温、高湿、高压环境下测试，加速潜在的失效模式。

• 机械冲击和振动测试： 评估封装和内部连接的机械强度。

• 失效分析： 对失效器件进行详细分析，找出失效原因并改进设计和工艺。

此外，对于需要符合特定标准的行业（如汽车电子、医疗设备），制造商还会提供符合AEC-Q100（汽车电子）、MIL-STD（军用标准）等认证的74ACT244变体。在订购时，可以通过产品型号或数据手册中的描述来确认其是否符合特定质量等级。

8.4 环境合规性

随着全球环保意识的提高，无铅（Pb-Free）和RoHS（Restriction of Hazardous Substances）合规性已成为大多数电子元器件的强制性要求。74ACT244系列器件通常都符合这些环境标准，例如不含铅、汞、镉、六价铬、多溴联苯和多溴二苯醚等有害物质。这对于出口和销售到全球市场的电子产品至关重要。

通过这些严格的质量控制和可靠性测试，74ACT244确保了其在各种应用场景下的稳定性和长寿命，为数字系统的可靠运行提供了坚实的基础。

第九章：发展趋势与替代方案

随着技术的发展，数字逻辑器件也在不断演进。虽然74ACT244作为一款经典器件仍然广泛应用，但新的技术和产品也在不断涌现，提供更高性能、更低功耗或更小尺寸的替代方案。

9.1 低电压逻辑器件的兴起

当前数字系统的发展趋势是向更低的供电电压和更高的集成度迈进。微控制器、FPGA、DRAM等核心数字器件的工作电压普遍已降至3.3V、2.5V、1.8V甚至更低。在这种背景下，专门为低电压设计的逻辑器件系列（如74LVC系列、74AUC系列、74AUP系列）变得越来越流行。

• 74LVC244： 作为74ACT244的低电压对应版本，74LVC244可以在1.65V到5.5V的宽电压范围内工作，并提供与74ACT244相当甚至更快的速度以及更低的功耗。它们通常具有更强的输出驱动能力和更好的信号完整性。在新的低电压系统设计中，74LVC244往往是比74ACT244更优先的选择。

• 74AUC/AUP系列： 这些系列进一步优化了超低电压（如0.8V到3.6V）下的性能和功耗，适用于对功耗和电池寿命有极致要求的便携式设备和物联网（IoT）应用。

这些低电压逻辑器件通常具有输入电平转换能力，可以兼容不同电压域的信号，进一步简化了混合电压系统设计。

9.2 集成化与片上系统 (SoC)

在许多应用中，以前由分立逻辑器件完成的功能现在已经被集成到更复杂的芯片内部，例如微控制器（MCU）、数字信号处理器（DSP）和现场可编程门阵列（FPGA）的GPIO（通用输入/输出）引脚。

• MCU/FPGA的GPIO： 现代MCU和FPGA的GPIO引脚通常具有可配置的驱动强度、上拉/下拉电阻、开漏/推挽输出模式以及可编程的输入施密特触发器等功能，足以直接驱动许多中等负载和短距离总线。这减少了对外部缓冲器的需求。

• 专用总线收发器： 对于更复杂、更高性能的总线接口（如DDR存储器接口、PCIe总线），通常会采用集成了复杂控制逻辑和强大驱动能力的专用总线收发器芯片，这些芯片可能不再是简单的缓冲器，而是包含时钟恢复、差分信号处理等高级功能。

这意味着在某些情况下，74ACT244可能不再是必要的，但它仍然在需要简单、独立、标准化缓冲功能的场合发挥着重要作用，尤其是在成本敏感或需要快速原型验证的场景。

9.3 替代方案选择原则

在考虑74ACT244的替代方案时，应综合考虑以下因素：

• 工作电压： 新系统的工作电压是多少？是否需要电平转换？

• 速度要求： 所需的传播延迟和最大工作频率是多少？

• 功耗预算： 静态和动态功耗要求如何？是否需要极致的低功耗？

• 驱动能力： 负载类型和数量是什么？需要多大的输出电流？

• 封装尺寸： PCB空间是否有限？是否需要更小的封装？

• 成本： 预算限制是多少？分立方案与集成方案的成本权衡。

• 信号类型： 是单端信号还是差分信号？如果是差分信号，则需要差分驱动器。

• 总线方向： 是单向总线还是双向总线？双向总线可能需要74ACT245或更复杂的总线收发器。

总而言之，74ACT244以其成熟、可靠和性能优越的特点，在5V数字系统中仍占有一席之地。然而，随着电子技术不断向低电压、高集成度发展，设计者也应关注新的逻辑器件系列和集成化解决方案，以便为具体的应用选择最优化、最具成本效益的方案。但对于需要标准、高性能5V缓冲驱动功能的场景，74ACT244依然是一个非常优秀和可靠的选择。

结语

74ACT244作为一款经典的八路三态总线缓冲器/线路驱动器，在数字电子领域扮演着不可或缺的角色。它凭借其高速、低功耗、高驱动能力以及TTL兼容输入等优异特性，广泛应用于微处理器系统、存储器接口、数据总线驱动和时钟分配等多种场景。

深入理解74ACT244的工作原理、电气特性以及在实际应用中的设计考虑，对于电子工程师而言是构建稳定、高效数字系统的基本功。从电源去耦到信号完整性，从引脚处理到负载能力，每一个细节都可能影响到最终产品的性能和可靠性。

尽管数字技术日新月异，新的低电压、高集成度器件层出不穷，但74ACT244凭借其简单、可靠、高性能的特点，在许多5V供电的传统及新兴应用中，仍然是一个极具价值和生命力的选择。掌握并灵活运用这款器件，将为您的数字电路设计带来极大的便利和成功。
