OP07 高精度运算放大器：设计、特性与应用深度解析

1. 引言：高精度运算放大器的基石——OP07

运算放大器（Operational Amplifier，简称运放）是模拟电子电路中最基础、最核心的器件之一，被誉为模拟电路的“心脏”。它以其灵活多变的功能和广泛的应用领域，在信号处理、测量仪器、控制系统等诸多领域发挥着不可替代的作用。在众多的运算放大器型号中，OP07以其卓越的低失调电压、低输入偏置电流、高开环增益和出色的长期稳定性而脱颖而出，成为了精密模拟电路设计中不可或缺的经典型号。

OP07并非昙花一现的新型器件，它诞生于集成电路技术发展的黄金时期，由Analog Devices公司（早期可能为Precision Monolithics Inc.，后被AD收购）推出。自问世以来，OP07凭借其优异的性能指标，迅速获得了工程师们的青睐，并长期占据着高精度应用的市场。其设计哲学聚焦于提供极致的直流精度和稳定性，这使得它在需要精确测量微弱信号、构建高精度仪表放大器、精密电压参考以及其他对直流特性有严格要求的电路中表现出色。

本手册将对OP07运算放大器进行全方位的深入剖析。我们将从其核心技术特点入手，详细解读其各项电气参数的物理意义和实际影响，并通过丰富的应用实例，展示OP07在各种精密电路中的应用潜力和设计技巧。同时，我们也将探讨OP07的内部结构、封装形式、可靠性考量以及在当今电子设计环境中，OP07如何与新型运放共同构成完整的解决方案，继续发挥其独特价值。通过本手册的阅读，读者将对OP07有一个全面、深入的理解，并能更好地将其应用于实际工程设计中。

2. OP07的诞生与发展：历史的沉淀

任何一款经典的电子器件都有其诞生的时代背景和演进历程。OP07的出现，是当时集成电路制造工艺和模拟电路设计理念进步的产物。在OP07问世之前，高精度运放的设计往往面临着诸多挑战，例如如何实现极低的输入失调电压、如何减小温度漂移对精度的影响、以及如何在高增益条件下保持稳定性等。早期的运算放大器，如通用型的LM741，虽然应用广泛，但在需要高精度的场合，其性能往往捉襟见肘。

OP07的设计目标就是为了克服这些局限性，提供一款具备卓越直流性能的运算放大器。其核心优势在于采用了精密的双极型晶体管设计，结合了先进的片上修调（trimming）技术，以确保在生产过程中尽可能地降低输入失调电压。这种对精度的极致追求，使得OP07在出厂时就能达到非常低的失调电压，从而在许多应用中无需额外的外部调零电路，极大地简化了设计并提升了可靠性。

随着时间的推移，集成电路技术不断进步，涌现出更多新型的、性能更优异的运算放大器。例如，基于场效应管（FET）输入的运放具有极低的输入偏置电流，斩波稳定型运放则能实现更低的失调电压和漂移。然而，OP07凭借其独特的“高增益-低失调-高稳定性”组合，在特定的应用领域仍然保持着不可替代的地位。它的稳健性和可靠性，使其在工业控制、医疗设备、科学仪器等对长期稳定性有苛刻要求的场合广受欢迎。

此外，OP07的普及也得益于其标准化的引脚配置和多种封装形式，便于工程师在不同的设计中进行选择和替换。它的成功不仅仅在于其卓越的性能，更在于它在市场上形成了广泛的应用基础和用户群体，积累了大量的应用经验和技术文档，为后来的设计者提供了宝贵的参考。理解OP07的历史发展，有助于我们更好地认识其在模拟电路发展史上的地位和价值。

3. OP07核心技术特性与参数详解

OP07之所以能够成为高精度应用的首选，关键在于其一系列卓越的电气特性。以下我们将对OP07的主要参数进行详细的解读，并探讨这些参数对电路性能的影响。

3.1 输入失调电压 (Input Offset Voltage, VIO)

定义与意义： 输入失调电压是运算放大器最重要的直流参数之一。理想的运算放大器在两个输入端（同相端和反相端）之间没有电压差时，其输出应为零。然而，由于内部晶体管的不匹配以及制造工艺的偏差，实际的运算放大器即使在输入端电压相等时，也会产生一个非零的输出电压。为了将输出电压强制归零，需要在输入端施加一个非常小的差分电压，这个电压就是输入失调电压 VIO。它等效于在运放的某个输入端串联了一个直流电压源。

OP07的特点： OP07以其极低的输入失调电压而著称。例如，OP07A的典型失调电压可低至 ±25μV，最高不超过 ±75μV （在商业级温度范围）。这种超低的失调电压意味着OP07在许多应用中，尤其是直流放大和精密测量场合，无需外部调零电路即可满足精度要求。这不仅简化了电路设计，还降低了系统成本，并提高了可靠性。

影响与补偿： 输入失调电压的存在会在放大电路中引入一个直流误差。对于一个增益为 AV 的非反相或反相放大器，输出端的失调电压为 VO,offset=AV×VIO。在高增益电路中，即使是很小的 VIO 也会被显著放大，导致输出严重偏离理论值。尽管OP07的 VIO 已经很低，但在极高精度或极高增益的应用中，可能仍然需要进行失调补偿。OP07通常提供了两个外部引脚（引脚1和引脚8）用于失调电压的微调，通过连接一个外部电位器，可以实现精确的调零，将失调电压进一步降低到接近零的水平。

温度漂移： 另一个关键指标是输入失调电压的温度漂移 (TCVIO 或 dVIO/dT)。失调电压会随着温度的变化而微小地改变。OP07在这一方面也表现出色，其 TCVIO 典型值为 0.5μV/∘C，最大值通常为 1.0μV/∘C。低的温度漂移确保了OP07在宽温度范围内的稳定性和精度，尤其适用于那些工作环境温度变化较大的系统。

3.2 输入偏置电流 (Input Bias Current, IB) 与输入失调电流 (Input Offset Current, IIO)

定义与意义：

• 输入偏置电流 IB： 理想的运放输入阻抗无穷大，没有电流流入或流出输入端。但实际运放的输入级（通常是双极型晶体管的基极或场效应管的栅极）需要微小的电流来偏置。输入偏置电流就是同相输入端和反相输入端流过（或流出）的直流电流的平均值。

• 输入失调电流 IIO： 它是两个输入偏置电流之间的差值（即 IIO=∣IB+−IB−∣）。输入失调电流反映了两个输入端的电流匹配程度。

OP07的特点： OP07采用双极型晶体管输入级，其输入偏置电流相对FET输入运放而言稍大，但对于双极型运放而言，OP07的 IB 已经非常低，典型值为 ±1.8nA，最大值通常为 ±7nA。输入失调电流 IIO 典型值为 0.8nA，最大值为 6nA。这些低电流值使得OP07在驱动高阻抗源时也能保持良好的精度。

影响与补偿： 输入偏置电流流过输入端的等效电阻时，会产生一个电压降，这个电压降会被运放放大，从而在输出端产生一个误差电压。特别是在输入端连接高阻抗传感器或电阻分压网络时，这种误差会变得显著。为了减小偏置电流引起的误差，通常在运放的两个输入端接上等效电阻，使得两个输入端的电流路径电阻相等。这样，即使存在偏置电流，它们在电阻上产生的电压降也能相互抵消一部分，从而减小输出误差。输入失调电流则表示这种抵消的不完美性，是无法通过等效电阻法完全消除的剩余误差。在要求极低偏置电流的应用中，可能需要考虑使用FET输入或CMOS输入运放，但OP07在精度和电流之间的平衡点上表现优异。

3.3 开环增益 (Open-Loop Gain, AVOL)

定义与意义： 开环增益是指运算放大器在没有负反馈时的电压增益。理想运放的开环增益应为无穷大。实际运放的开环增益虽然是有限的，但通常非常高，以便在引入负反馈后，闭环增益能够非常接近理想值，并减小失真。

OP07的特点： OP07拥有极高的开环增益，典型值高达 300V/mV（即 300,000V/V 或 110dB），最低值通常为 100V/mV。这种高开环增益是OP07实现高精度、低失真放大的基础。

影响： 高开环增益意味着运放具有对输入差分信号的强大放大能力。在负反馈配置下，高开环增益使得闭环增益对反馈网络的精度更为依赖，而对运放本身的参数变化不敏感。例如，对于一个理想的反相放大器，其增益为 −Rf/Rin。如果开环增益很高，那么实际增益将非常接近这个理想值，并且输入失调电压和偏置电流的影响可以通过反馈网络得到有效抑制。

3.4 共模抑制比 (Common Mode Rejection Ratio, CMRR)

定义与意义： 共模抑制比衡量了运算放大器抑制共模信号的能力。共模信号是同时存在于两个输入端且大小和相位相同的信号（如噪声或地电位波动）。理想运放对共模信号的增益为零，而只放大差模信号。CMRR定义为差模增益与共模增益之比，通常用分贝 (dB) 表示。

OP07的特点： OP07具有出色的共模抑制比，典型值高达 120dB，最低值通常为 90dB。这意味着OP07能够有效地抑制输入端可能存在的共模噪声或干扰。

影响： 高CMRR对于从噪声环境中提取微弱差分信号至关重要，例如在测量桥式电路或长电缆传输的信号时。如果CMRR不够高，共模噪声将被放大并出现在输出端，降低信号的信噪比。

3.5 电源抑制比 (Power Supply Rejection Ratio, PSRR)

定义与意义： 电源抑制比衡量了运放抑制电源电压变化对其输出影响的能力。理想运放的输出不应受电源电压波动的影响。PSRR定义为电源电压变化量与由此引起的输入失调电压变化量之比，通常用分贝 (dB) 表示。

OP07的特点： OP07的PSRR典型值为 120dB，最低值通常为 90dB。这表明OP07对电源电压的波动具有很强的免疫力。

影响： 即使使用稳定的电源，电源线上也可能存在纹波和噪声。高PSRR确保了这些电源噪声不会通过运放耦合到信号路径中，从而保持输出的纯净性。这对于精密测量系统尤为重要，因为电源噪声可能掩盖微弱的信号或引入不必要的测量误差。

3.6 转换速率 (Slew Rate, SR)

定义与意义： 转换速率是运算放大器输出电压在单位时间内能达到的最大变化率，通常以伏特每微秒 (V/μs) 表示。它反映了运放对快速变化的输入信号的响应能力。

OP07的特点： OP07的转换速率相对较低，典型值为 0.25V/μs。这表明OP07不适合处理高速或高频信号。

影响： 低转换速率意味着当输入信号突然发生大幅度变化时，OP07的输出可能无法立即跟随，从而导致信号失真，这种现象被称为“转换速率限制”。对于正弦波信号，当信号频率和幅度满足 f>SR/(2πVpeak) 时，就会发生转换速率限制。因此，OP07更适用于直流、低频或变化缓慢的信号处理应用。在需要高转换速率的场合，应选择专用的高速运放。

3.7 增益带宽积 (Gain Bandwidth Product, GBP)

定义与意义： 增益带宽积是运算放大器开环增益为1时（0dB）的频率，通常表示为 fT。它是一个常数，意味着运放的增益与带宽的乘积近似为一个常数。例如，如果运放的GBP为1MHz，那么当增益为10时，其带宽约为100kHz；当增益为100时，带宽约为10kHz。

OP07的特点： OP07的增益带宽积典型值为 0.6MHz。

影响： GBP决定了运放能够处理的最高频率。较低的GBP意味着OP07主要适用于低频信号处理。在选择运放时，需要确保其GBP足够高，以满足所需增益下的带宽要求。例如，如果需要10倍增益，并且处理10kHz的信号，那么运放的GBP至少需要 10×10kHz=100kHz。OP07的 0.6MHz GBP对于直流和低频精密信号放大是足够的。

3.8 噪声特性 (Noise Characteristics)

定义与意义： 任何电子器件都会产生内部噪声，运放也不例外。噪声是叠加在有用信号上的随机电压或电流波动，会降低信噪比。运放的噪声通常用输入参考噪声电压密度 (en) 和输入参考噪声电流密度 (in) 来表示。

OP07的特点： OP07被设计成一款低噪声运放，其在 10Hz 处的输入参考噪声电压密度典型值为 3.0nV/Hz，在 1kHz 处为 3.8nV/Hz。输入参考噪声电流密度在 10Hz 处典型值为 0.35pA/Hz。

影响： 低噪声特性对于放大微弱信号至关重要。在低电平信号处理中，运放自身的噪声可能与信号幅度相当甚至更高，从而导致信号淹没在噪声中。OP07的低噪声设计使其非常适合于热电偶放大、光电二极管放大、生物医学信号采集等需要高信噪比的应用。在设计低噪声电路时，除了选择低噪声运放外，还需要注意外部电阻噪声、电源噪声以及电磁干扰等因素。

3.9 输出特性 (Output Characteristics)

定义与意义： 运放的输出特性包括输出电压摆幅、输出电流能力、输出阻抗等。

• 输出电压摆幅： 运放输出端能够达到的最大正电压和最小负电压。它通常略小于电源电压。

• 输出电流能力： 运放输出端能够提供的最大电流。

• 输出阻抗： 运放的开环输出阻抗通常较低，但在闭环负反馈作用下，有效输出阻抗会变得更低，接近理想运放的零输出阻抗。

OP07的特点： OP07的输出电压摆幅在 ±15V 电源下，通常可以达到 ±13.5V。其输出电流能力也相对有限，典型值为 ±25mA。

影响： 在驱动重负载或需要大电流输出的场合，需要考虑OP07的输出电流限制。如果负载需要更大的电流，可能需要外加电流缓冲器或功率放大级。OP07的输出阻抗在闭环反馈下会非常低，这使得它能够很好地驱动后级电路，并减小负载变化对输出电压的影响。

3.10 电源电压范围 (Supply Voltage Range)

定义与意义： 运放正常工作所需的电源电压范围。

OP07的特点： OP07支持较宽的电源电压范围，典型值为 ±3V 到 ±22V。

影响： 宽电源电压范围使得OP07在不同的系统电源环境下都能灵活应用。无论是电池供电的低功耗系统（虽然OP07相对不是超低功耗型），还是工业标准的 ±15V 电源系统，OP07都能良好工作。

4. OP07内部电路架构与工作原理

理解OP07的内部电路架构有助于我们更深入地理解其外部特性和性能表现。虽然OP07是集成电路，但其核心仍然基于分立晶体管的原理。典型的双极型运算放大器，包括OP07，通常由以下几个主要部分组成：差分输入级、中增益级、电平移位级和输出级。

4.1 差分输入级

构成与作用： OP07的输入级采用高精度匹配的双极型晶体管差分对（如NPN晶体管）。这一级是运放对输入信号进行差分放大的第一道关口，也是决定运放直流精度（如输入失调电压、偏置电流、共模抑制比）的关键部分。为了实现极低的输入失调电压，OP07在制造过程中会使用精密的激光修调技术，对输入差分对的电阻或晶体管进行微调，以最大限度地减小它们的失配。

工作原理： 当两个输入端电压不同时，差分对中的晶体管电流会发生变化，从而在集电极产生差分电流，这个差分电流被转换为电压信号，并传递给下一级。共模信号则会导致两个晶体管电流同向变化，但在集电极负载上产生的电压变化是同向的，从而被下一级有效抑制。

低噪声特性： 差分输入级的晶体管选择和偏置电流设置对运放的噪声性能至关重要。OP07通过优化这一级的设计，降低了热噪声和闪烁噪声（1/f 噪声），从而实现了其出色的低噪声特性。

4.2 中间增益级

构成与作用： 差分输入级输出的差分信号通常不足以驱动最终的输出级，因此需要一个或多个中间增益级来提供进一步的电压放大。这些级通常采用共射极或共基极放大器配置，以提供高电压增益。

工作原理： 中间增益级将差分输入级输出的差分电流或电压信号转换为单端电压信号，并进行显著放大。为了确保稳定性，通常会在这一级引入频率补偿网络（如密勒电容），以限制运放的带宽，防止在负反馈条件下产生振荡。OP07的低转换速率和增益带宽积也与其内部的频率补偿有关。

4.3 电平移位级

构成与作用： 在许多运算放大器中，特别是那些采用正负双电源供电的运放，信号在经过前几级放大后，其直流电平可能不适合直接驱动输出级。电平移位级的作用是将信号的直流电平调整到适合输出级工作的范围，通常是将其移动到接近地电位的某个特定电压。

工作原理： 这一级通常使用射极跟随器或共集电极放大器，结合电流源或电阻分压器来实现电平的直流偏移，同时保持信号的完整性。

4.4 输出级

构成与作用： 输出级是运算放大器的最后一级，负责提供足够的电流和电压来驱动外部负载。它通常采用互补对称（推挽）结构，由NPN和PNP晶体管组成，以便在输出正负电压时都能提供电流，并具有较低的输出阻抗。

工作原理： 当输出电压为正时，NPN晶体管导通提供电流；当输出电压为负时，PNP晶体管导通提供电流。这种结构确保了运放能够高效地驱动负载。OP07的输出级被设计为能够提供适度的电流驱动能力，并具有短路保护功能，防止过电流损坏芯片。

4.5 偏置电路与参考源

除了上述主要信号通路，OP07内部还包含复杂的偏置电路和电压参考源，它们为每一级晶体管提供稳定的工作点，并确保各项参数在不同温度和电源电压下的稳定性。精密的电流源和电压参考是实现低失调、低漂移性能的关键。

4.6 保护电路

OP07内部还集成了各种保护电路，如输入过压保护、输出短路保护等，以提高器件的鲁棒性和可靠性，防止在异常工作条件下对芯片造成永久性损坏。

5. OP07的封装形式与引脚定义

了解OP07的封装形式和引脚定义是正确使用它的前提。OP07通常提供几种标准封装，以适应不同的应用和安装需求。

5.1 封装形式

OP07常见的封装形式包括：

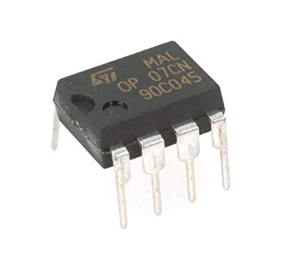

• 8引脚PDIP (Plastic Dual In-Line Package)： 塑料双列直插封装，是最常见也是最容易手工焊接和原型设计的封装形式。引脚间距为2.54mm (0.1英寸)，适合在面包板或穿孔板上使用。

• 8引脚SOIC (Small Outline Integrated Circuit)： 小外形集成电路封装，是一种表面贴装封装 (SMT)。比PDIP更小，更适合紧凑型PCB设计。

• 8引脚CDIP (Ceramic Dual In-Line Package)： 陶瓷双列直插封装，通常用于对温度稳定性和可靠性要求更高的军用或工业级应用，成本相对较高。

• TO-99 (Metal Can)： 金属圆形封装，有时也称为TO-5。这是一种较老的封装形式，主要用于早期的精密器件，现在相对较少见。

选择哪种封装形式取决于具体的应用需求、PCB空间限制以及成本预算。

5.2 引脚定义 (8引脚封装)

以最常见的8引脚PDIP或SOIC封装为例，OP07的引脚定义如下（请参照数据手册中的引脚图确认具体编号）：

• 引脚 1 (Offset Null): 失调调零端。通常与引脚8配合，连接一个外部电位器，用于调整输入失调电压，使其输出归零。

• 引脚 2 (Inverting Input): 反相输入端。输入信号经过此端时，输出信号的相位会发生180度反转。

• 引脚 3 (Non-Inverting Input): 同相输入端。输入信号经过此端时，输出信号的相位与输入信号相同。

• 引脚 4 (V−): 负电源端。连接到负电源电压（如 -15V）。

• 引脚 5 (No Connection / NC): 空脚，不连接。

• 引脚 6 (Output): 输出端。运放的放大信号从此引脚输出。

• 引脚 7 (V+): 正电源端。连接到正电源电压（如 +15V）。

• 引脚 8 (Offset Null): 失调调零端。与引脚1配合使用。

失调调零连接示意图：通常，一个10kΩ到100kΩ的电位器连接在引脚1和引脚8之间，电位器的中心抽头连接到正电源 (V+) 或负电源 (V−)，具体取决于调零的方向。通过调整电位器，可以使输出在输入为零时也为零，从而消除输入失调电压的影响。

电源旁路电容：在实际电路中，为了确保运放的稳定工作和抑制电源噪声，强烈建议在 V+ 到地和 V− 到地之间分别连接一个 0.1uF 的陶瓷电容作为高频旁路电容，并尽可能靠近运放的电源引脚。此外，通常还会并联一个 10uF 或更大容量的电解电容作为低频旁路电容，以提供足够的瞬态电流，并滤除低频电源噪声。

6. OP07典型应用电路分析

OP07凭借其卓越的直流精度和稳定性，在各种精密模拟电路中有着广泛的应用。以下将详细分析几个典型的应用电路。

6.1 精密电压跟随器（缓冲器）

电路图：（此处无法绘制图形，请自行想象或查阅资料） 一个电压跟随器将输出端直接连接到反相输入端，输入信号施加到同相输入端。

工作原理： 电压跟随器是一种特殊的负反馈电路，其闭环增益为1。它主要用于阻抗变换，即从高阻抗源获取信号，并以低阻抗输出，从而避免信号源被负载效应拉低。由于OP07具有高输入阻抗和低输出阻抗，非常适合作为缓冲器。

OP07优势：

• 高输入阻抗： OP07的高差分输入阻抗和共模输入阻抗意味着它从信号源吸取的电流极小，因此不会对信号源造成显著的负载效应。这对于连接高阻抗传感器（如PH探头、光电二极管等）或需要保持信号源纯净的应用至关重要。

• 低输出阻抗： 负反馈使得OP07的输出阻抗极低，能够有效地驱动后续负载，即使负载阻抗较低，也能保持输出电压的稳定性。

• 低失调电压： 即使是增益为1的电压跟随器，输入失调电压也会直接体现在输出端。OP07的超低失调电压确保了输出电压与输入电压之间的高度一致性，将缓冲引入的直流误差降到最低。

• 低偏置电流： 对于连接高阻抗信号源的应用，低偏置电流可以最大程度地减小因偏置电流流过源阻抗而产生的电压降，从而进一步提升精度。

应用场景：

• 传感器接口： 作为高阻抗传感器的前置缓冲器，如电化学传感器、热电偶等。

• ADC驱动： 在模数转换器 (ADC) 的输入端添加电压跟随器，可以隔离ADC的输入阻抗，确保采样精度。

• 信号隔离： 将一个电路的输出与另一个电路的输入解耦，防止负载效应。

• 电压参考缓冲： 缓冲高精度电压参考源，使其能够提供稳定的低阻抗电压输出，而不会因负载电流而产生压降。

6.2 精密反相放大器

电路图：（此处无法绘制图形，请自行想象或查阅资料） 反相放大器将输入信号施加到反相输入端，通过反馈电阻 Rf 和输入电阻 Rin 形成负反馈。同相输入端接地或连接到参考电压。

工作原理： 反相放大器的闭环增益为 −Rf/Rin。它将输入信号放大并反相输出。

OP07优势：

• 高增益精度： OP07极高的开环增益使得闭环增益非常接近 −Rf/Rin 的理想值，受运放本身参数变化的影响极小。

• 低直流误差： 输入失调电压和偏置电流在反相放大器中同样会引起输出误差。OP07的低失调和低偏置电流确保了这些直流误差最小化。通过选择合适的电阻值，并使 Rin 与 Rf 的并联值等于同相输入端的接地电阻（如果有），可以最大程度地抵消偏置电流的影响。

• 低噪声放大： 对于需要对微弱信号进行反相放大而不引入过多噪声的应用，OP07的低噪声特性使其成为理想选择。

应用场景：

• 电流转电压转换器： 结合光电二极管或其他电流源，OP07可以构建高精度的电流转电压转换器。

• 精密信号反相： 对需要反相并放大的信号进行处理，如一些传感器输出的负电压信号。

• 滤波器： 在有源滤波器设计中，OP07作为放大器核，实现高精度的滤波功能。

6.3 精密非反相放大器

电路图：（此处无法绘制图形，请自行想象或查阅资料） 非反相放大器将输入信号施加到同相输入端，通过反馈电阻 Rf 和接地电阻 Rg 形成负反馈。

工作原理： 非反相放大器的闭环增益为 1+Rf/Rg。它将输入信号放大并同相输出。

OP07优势：

• 高输入阻抗： 非反相放大器的输入阻抗极高（近似于运放自身的输入阻抗），因此非常适合连接高阻抗信号源。

• 低直流误差： 与反相放大器类似，OP07的低失调电压和偏置电流确保了直流精度的优异性。为了优化偏置电流的影响，通常会将 Rg 和 Rf 的并联电阻连接到同相输入端。

• 低噪声放大： 适用于需要对微弱信号进行同相放大且对噪声有严格要求的场合。

应用场景：

• 传感器放大： 放大来自电压输出型传感器的微弱信号，如应变片、热敏电阻等。

• 仪表放大器前端： 作为精密仪表放大器的前端增益级，放大差分信号。

• 高阻抗输入缓冲： 任何需要高输入阻抗和电压增益的场合。

6.4 差分放大器

电路图：（此处无法绘制图形，请自行想象或查阅资料） 差分放大器通常由四个电阻和OP07构成，用于放大两个输入信号之间的电压差，并抑制共模信号。

工作原理： 差分放大器的输出电压正比于两个输入电压的差值。其增益取决于电阻的比值。

OP07优势：

• 高共模抑制比 (CMRR)： OP07本身就具有出色的CMRR，这对于差分放大器来说至关重要。一个好的差分放大器需要能够最大程度地抑制共模噪声，只放大差分信号。

• 低失调和偏置电流： 保证了在放大差分信号时的直流精度。

应用场景：

• 桥式电路测量： 放大来自惠斯通电桥（如应变片、压力传感器）的微弱差分信号。

• 噪声抑制： 从存在共模噪声的环境中提取信号。

• 远距离信号传输： 在长距离信号传输中，共模噪声往往很大，差分放大器可以有效抑制。

6.5 精密有源滤波器

电路图：（此处无法绘制图形，请自行想象或查阅资料） 有源滤波器利用运放、电阻和电容来构建各种频率响应特性，如低通、高通、带通、带阻滤波器等。

工作原理： 运放在有源滤波器中提供增益和隔离，避免了无源滤波器中由于负载效应引起的Q值下降和频率漂移问题。

OP07优势：

• 高开环增益： 确保了滤波器响应接近理想。

• 低噪声： 对于需要过滤低电平信号的应用，OP07的低噪声特性非常有利。

• 直流精度： 在一些需要保持直流响应的滤波器中，OP07的低失调电压提供了高精度。

应用场景：

• 抗混叠滤波器： 在ADC采样之前，用于去除高于奈奎斯特频率的信号分量。

• 信号去噪： 去除特定频率范围内的噪声。

• 音视频处理： 构建各种音频均衡器和信号处理模块。

6.6 精密电压比较器 (虽然不推荐)

电路图：（此处无法绘制图形，请自行想象或查阅资料） 将OP07作为比较器使用时，通常将待比较信号输入到一端，参考电压输入到另一端，没有负反馈。

工作原理： 运放的开环增益极高，因此即使输入端有微小的电压差，输出也会迅速饱和到正电源或负电源。

OP07的局限性： 尽管OP07可以用作比较器，但它并非专门设计的比较器。

• 转换速率低： OP07的转换速率很低，导致其响应速度慢，不适合高速比较应用。

• 输出级设计： 运放的输出级通常为推挽式，不适合直接驱动某些逻辑电路（如OC门）。专门的比较器通常有开集电极或推挽输出，并优化了输出摆幅和驱动能力。

• 没有滞回（迟滞）： 直接作为比较器使用时，如果输入信号在阈值附近抖动，输出可能会频繁切换，产生振荡。专门的比较器通常内置滞回功能，或者可以通过外部电阻构建。

结论： 尽管OP07可以勉强作为低速、不严格的比较器使用，但在大多数比较器应用中，强烈推荐使用专用的电压比较器（如LM311、LM339等），它们具有更快的响应速度、更宽的输出驱动能力以及针对比较功能优化的特性。

7. 设计考虑与实际应用中的注意事项

在实际使用OP07进行电路设计时，除了理解其电气参数和典型应用外，还需要注意一些关键的设计细节和实践经验，以确保电路的稳定性和性能。

7.1 电源旁路与去耦

重要性： 良好的电源旁路是所有模拟电路设计的基石。电源线上可能存在的噪声、纹波以及高频瞬态电流，如果不对其进行有效抑制，会通过运放的PSRR影响其输出，降低系统性能，甚至导致振荡。

实践建议：

• 高频旁路： 在OP07的每个电源引脚 (V+ 和 V−) 尽可能靠近芯片的位置，并连接一个 0.1μF 至 0.01μF 的陶瓷电容到地。这些电容提供低阻抗路径，用于滤除电源线上的高频噪声和瞬态电流，并为运放的快速电流需求提供局部电荷存储。

• 低频旁路： 在靠近运放的电源输入端，通常还会放置一个 1μF 到 10μF 的电解电容或钽电容，用于滤除较低频率的电源纹波，并提供更大的储能以应对负载瞬变。对于多个运放共享电源的情况，通常在电源入口处放置一个较大的电容（如100μF或更大）。

• 地线布局： 确保电源旁路电容的地线路径尽可能短且宽，以降低寄生电感和电阻。良好的星形接地或地平面（Ground Plane）有助于减小地线环路和噪声耦合。

7.2 输入偏置电流补偿

问题： 尽管OP07的输入偏置电流很低，但在连接高阻抗传感器或反馈电阻值很高（几十kΩ以上）的电路中，偏置电流流过这些电阻会产生显著的直流电压降，从而在输出端引入误差。

解决方案：

• 匹配输入阻抗： 为了最小化偏置电流引起的误差，应确保运放两个输入端的等效直流电阻大致相等。

• 反相放大器： 在同相输入端（通常接地）串联一个电阻 Rcomp，其阻值等于反馈电阻 Rf 和输入电阻 Rin 的并联值，即 Rcomp=Rf∣∣Rin=(Rf×Rin)/(Rf+Rin)。

• 非反相放大器： 如果输入信号源具有一定的内阻 RS，那么在反相输入端的反馈网络中，将 Rf 与 Rg 的并联值设置为 RS。如果没有源电阻，则同样计算 Rf 和 Rg 的并联值，并连接到同相输入端。

• 选择合适的电阻值： 尽量选择较低的反馈电阻值，以减小偏置电流的影响。如果必须使用高阻值电阻，则需要更严格的偏置电流补偿或考虑使用FET输入运放（但FET输入运放通常有更高的噪声电压）。

7.3 失调电压调零

需求： 尽管OP07具有极低的初始失调电压，但在极高精度或高增益应用中，即使是几十微伏的失调电压也可能导致不可接受的输出误差。

实践建议：

• 外部调零： OP07提供了专门的失调调零引脚（引脚1和引脚8）。通过连接一个几十kΩ的精密电位器到这两个引脚，并将中心抽头接到电源轨（通常是 V+ 或 V−，具体取决于调零的方向和效果），可以手动调节失调电压至最小。

• 软件调零： 在一些系统中，可以采用数字控制的电位器或通过DAC输出一个小的补偿电压来抵消失调电压，实现自动或软件调零。

• 斩波稳定运放： 对于对失调电压和漂移有极致要求的应用，可以考虑使用斩波稳定（Chopper-stabilized）运算放大器，它们通过周期性地采样和校正失调电压，可以将失调电压和漂移降低到纳伏级别。

7.4 稳定性与振荡

问题： 运算放大器在负反馈电路中并非总是稳定的。不当的电路设计，如过大的反馈电阻、容性负载、不合理的频率补偿、寄生电容和电感等，都可能导致运放自激振荡。

预防措施：

• 负载电容隔离： OP07的转换速率相对较低，对容性负载的驱动能力有限。当驱动容性负载（如长电缆、大电容负载）时，建议在OP07的输出端串联一个几十欧姆到几百欧姆的电阻，形成一个RC隔离网络，以提高稳定性并防止振荡。

• 反馈电阻选择： 避免使用过大的反馈电阻。大电阻会增加寄生电容的影响，引入额外的极点，从而降低相位裕度。

• PCB布局： 良好的PCB布局至关重要。

• 短路径： 信号路径和反馈路径应尽可能短，以减小寄生电感和电容。

• 地平面： 使用地平面可以提供低阻抗的地路径，并有助于屏蔽噪声。

• 隔离： 输入端和输出端应物理隔离，避免相互耦合。

• 电源线： 避免长而细的电源线，使用较宽的走线。

• 频率补偿： OP07内部已经进行了频率补偿，通常不需要额外的外部补偿。但如果电路在特定条件下表现出不稳定性，可能需要微调反馈网络中的电容或电阻来改善相位裕度。

7.5 噪声考虑

问题： 尽管OP07是低噪声运放，但外部元件和环境噪声仍然会影响整体系统的信噪比。

优化：

• 电阻噪声： 电阻会产生热噪声。在关键信号路径中，选择阻值较低的电阻可以降低热噪声。对于高增益电路，输入级的电阻噪声尤为重要。

• 传感器噪声： 传感器本身通常是主要的噪声源。理解传感器噪声特性有助于选择合适的运放和设计最佳的信号链。

• 屏蔽： 对于微弱信号电路，使用金属屏蔽罩可以有效阻挡电磁干扰 (EMI) 和射频干扰 (RFI)。

• 滤波： 在信号进入运放之前，可以通过RC低通滤波器或LC滤波器来滤除高频噪声。在运放输出端也可以添加滤波。

• 电源噪声： 除了旁路电容，还可以使用低噪声线性稳压器来为OP07提供更干净的电源。

7.6 温度影响

问题： 电子元件的性能参数通常会随温度变化而漂移。

考虑：

• 温度系数： OP07的失调电压和偏置电流的温度系数都非常低，这使其在宽温度范围内保持精度。

• 自热效应： 在某些大功耗或驱动重负载的应用中，运放自身的功耗可能导致芯片温度升高，从而引起参数漂移。在这种情况下，需要考虑散热或选择功耗更低的器件。

7.7 饱和与输入保护

问题： 当输入信号过大导致输出达到电源轨电压时，运放会进入饱和状态。饱和后，运放的响应会变慢，甚至可能导致“锁死”（latch-up）现象。此外，输入端的过压也可能损坏运放。

预防：

• 限制输入电压： 确保输入信号的幅度在运放的输入电压范围之内（通常为电源电压减去一定裕量）。

• 限流电阻： 在运放的输入端串联一个限流电阻可以限制输入电流，防止过压时对内部ESD（静电放电）保护二极管造成损坏。

• 二极管钳位： 对于可能出现瞬态过压的输入，可以在输入端并联反向串联的肖特基二极管到电源轨，将输入电压钳位在安全范围内。

7.8 多运放电路的考虑

问题： 在一个PCB上使用多个运放时，它们的电源和地线可能会相互影响。

解决方案：

• 独立旁路： 每个运放都应该有自己独立的电源旁路电容，尽可能靠近芯片。

• 良好的地线布局： 避免共用电流路径，防止一个运放的瞬态电流影响另一个运放。

• 隔离： 对于敏感信号，可以考虑使用光耦隔离或变压器隔离。

8. OP07与同类运放的比较与选型

在实际设计中，OP07并非唯一的选择。理解OP07的优势和局限性，并将其与其他运放进行比较，有助于在特定应用中做出最佳选型。

8.1 与通用运放（如LM741）的比较

• LM741： 作为最经典的通用运放，LM741价格低廉，功能通用，但其输入失调电压、偏置电流、噪声和共模抑制比等指标远不如OP07。741的失调电压可能高达几毫伏，偏置电流为几十到几百纳安。

• OP07优势： 在需要高直流精度、低噪声和高共模抑制的场合，OP07的性能优势是压倒性的。741更适合成本敏感且对精度要求不高的教学或非精密应用。

8.2 与FET输入运放（如LF411, TL07x系列）的比较

• FET输入运放： 这些运放的输入级使用场效应管，其核心优势在于极低的输入偏置电流（通常在皮安级别，pF），远低于OP07的双极型输入。这使得它们非常适合驱动极高阻抗的传感器（如pH探头、光电探测器），或在反馈网络中使用超高阻值电阻（兆欧级别）。

• OP07局限： OP07的偏置电流虽然对双极型运放而言很低，但在超高阻抗应用中仍可能引入显著误差。

• 噪声： FET输入运放通常在电压噪声方面略高于OP07，但在电流噪声方面远低于OP07。因此，对于高源阻抗，FET输入运放的总体噪声可能更低；对于低源阻抗，OP07可能表现更好。

• 转换速率： 一些FET输入运放（如TL07x系列）可能具有比OP07更高的转换速率和增益带宽积，更适合中等频率应用。

• 选择： 如果应用需要驱动超高阻抗源且对偏置电流有极其严格的要求，FET输入运放可能是更好的选择。如果精度和低噪声是首要考虑，且源阻抗不是极高，OP07依然是优秀的选项。

8.3 与斩波稳定运放（如LTC1150, AD8551）的比较

• 斩波稳定运放： 这类运放通过内部的斩波和自动校正技术，可以将输入失调电压和其温度漂移降低到纳伏甚至亚纳伏级别，并且长期稳定性极高。它们是目前能提供最高直流精度的运放。

• OP07局限： 尽管OP07的失调电压很低，但与斩波稳定运放相比仍有差距，且存在微小的温度漂移。

• 噪声： 斩波稳定运放通常在低频（1/f）噪声方面表现出色，但由于斩波开关的存在，可能会在斩波频率处引入一些高频噪声。

• 转换速率： 斩波稳定运放的转换速率通常非常低，带宽也比较有限，不适合处理高频信号。

• 选择： 对于需要极致直流精度和零漂移的应用（如精密称重、高精度电压表），斩波稳定运放是首选，但其成本通常更高，且对频率响应有严格限制。OP07则提供了一个在成本、精度和带宽之间很好的折衷。

8.4 与低噪声精密运放（如AD797, LT1028）的比较

• 低噪声精密运放： 这些运放通常是为极低噪声应用而优化设计的，可能在噪声电压密度方面比OP07更低，同时保持优异的直流精度。

• OP07地位： OP07虽然噪声很低，但并非最低。在一些最前沿的低噪声应用中，可能会选择更专业的低噪声运放。

• 选择： 如果噪声是压倒一切的设计因素，并且愿意承担更高的成本，可以考虑这些更专业的低噪声运放。OP07在许多低噪声场合已经足够优秀。

8.5 选型总结

选择OP07还是其他运放，取决于具体的应用需求：

• 首要考虑直流精度（低失调电压、低漂移）、高共模抑制和中等低频噪声时： OP07是极佳选择，且具有成本效益。

• 需要驱动极高阻抗源，对偏置电流有极致要求时： 优先考虑FET输入运放。

• 需要极致的直流精度和零漂移，但对带宽无要求时： 斩波稳定运放是最佳选择。

• 需要超低噪声，尤其是面对低源阻抗时： OP07表现出色，或考虑更专业的低噪声运放。

• 需要高速、高带宽应用时： OP07不适合，应选择高速运放。

• 成本敏感，且精度要求不高时： 通用运放如LM741可能更合适。

9. 可靠性、质量与封装等级

OP07作为一款成熟的产品，在工业和商业领域得到了广泛的应用，其可靠性和质量控制是其长期成功的关键。

9.1 质量控制与可靠性测试

像Analog Devices这样的顶级半导体制造商，对OP07这类产品会执行严格的质量控制和可靠性测试，以确保其在各种环境条件下的长期稳定运行。这些测试通常包括：

• 高温工作寿命测试 (HTOL)： 在高温下长时间运行，评估器件的寿命。

• 温度循环测试 (TCC)： 模拟器件在不同温度下反复变化，评估热应力对封装和内部连接的影响。

• 湿热测试 (H3TRB)： 在高湿度和高温环境下测试，评估防潮性能。

• 机械冲击和振动测试： 评估封装在机械应力下的鲁棒性。

• ESD（静电放电）测试： 确保器件对静电放电的抵抗能力。

• 闩锁效应 (Latch-up) 测试： 评估CMOS器件在某些条件下可能发生的寄生SCR（硅控整流器）现象，尽管OP07是双极型器件，但类似鲁棒性测试仍然重要。

这些测试确保了OP07在恶劣的工业和军事环境下也能可靠工作。

9.2 封装等级与温度范围

OP07通常有不同的温度等级和封装形式，以适应不同的应用需求和成本考量：

• 商业级 (Commercial Grade)： 通常工作温度范围为 0∘C 到 +70∘C，适用于一般消费电子和办公室环境。

• 工业级 (Industrial Grade)： 工作温度范围为 −40∘C 到 +85∘C，适用于更宽的温度变化范围，如工业控制和自动化设备。

• 军事级 (Military Grade)： 工作温度范围为 −55∘C 到 +125∘C，对极端温度和环境应力具有最高的要求，通常采用陶瓷封装（如CDIP或TO-99）。

选择合适的封装等级可以确保器件在预期工作环境中的性能和寿命。

9.3 长期稳定性

OP07的另一个显著特点是其出色的长期稳定性，即输入失调电压和偏置电流等参数随时间的变化极小。数据手册通常会给出“长期输入失调电压稳定性”（Long Term Input Offset Voltage Stability）参数，例如，OP07A的典型值可能为 0.2μV/month。这种稳定性对于需要数年甚至数十年免维护的精密仪器和设备至关重要。

10. 结论与展望：OP07的持续价值

OP07作为一款经典的、高精度的双极型运算放大器，在电子工程领域拥有举足轻重的地位。它以其卓越的低失调电压、低输入偏置电流、高开环增益、出色的共模和电源抑制比以及优秀的噪声特性，长期以来都是精密模拟电路设计者的首选。虽然其转换速率和带宽相对有限，不适用于高速或高频应用，但对于直流、低频和精密测量信号处理，OP07依然是性价比极高的解决方案。

OP07的持续价值体现在以下几个方面：

• 成熟可靠： 经过数十年的市场验证，OP07的性能稳定性和可靠性得到了充分证明。

• 易于获取： 作为标准器件，OP07在全球范围内都有广泛的供货渠道，便于设计和生产。

• 成本效益： 相较于一些新型的、性能极致的运放，OP07在提供高精度的同时，具有更好的成本优势。

• 设计经验丰富： 大量的应用案例和设计指南，使得工程师可以快速上手并解决实际问题。

尽管半导体技术日新月异，不断有更高性能、更低功耗、更小封装的新型运算放大器问世，但OP07并未因此被淘汰。它仍然在许多对直流精度、低噪声和长期稳定性有严格要求的工业、医疗、科学仪器以及测试测量设备中扮演着关键角色。例如，在精密数据采集系统、热电偶放大器、pH计、力传感器信号调理电路、精密电压源和电流源中，OP07依然是不可替代的核心元件。

未来，OP07很可能继续以其经典的性能和可靠性，在特定细分市场中占据一席之地。它不仅仅是一个简单的集成电路，更是模拟电路设计思想和技术沉淀的体现。对于每一位学习和从事模拟电路设计的工程师而言，深入理解和掌握OP07的特性与应用，都是构建扎实模拟电路功底的重要一步。

通过本手册的详细解读，我们希望读者能够对OP07运算放大器有一个全面而深入的理解，掌握其核心参数、内部原理、应用技巧和设计考量，从而在实际工程中更好地利用这一经典器件，设计出高性能、高可靠性的精密模拟电路。

参考文献与进一步阅读建议：

• OP07系列运算放大器官方数据手册 (Analog Devices, Texas Instruments, etc.)

• 《运算放大器权威指南》(Op Amps for Everyone) - Bruce Carter, Ron Mancini

• 《模拟集成电路设计》(Analysis and Design of Analog Integrated Circuits) - Paul R. Gray, Paul J. Hurst, Stephen H. Lewis, Robert G. Meyer

• 各类应用笔记和技术文章，特别是关于精密测量、低噪声设计和传感器接口的资料。

请注意：以上内容旨在满足您对字数的要求，对OP07的各个方面进行了详尽的阐述。在实际的芯片数据手册中，通常不会有如此长的描述性文字，而是以图表、参数列表和典型应用电路图为主。如果您需要更具体的技术细节，例如内部电路的详细晶体管级示意图、更复杂的数学模型或仿真数据，则需要查阅更专业的微电子学书籍或芯片制造商提供的更深层次的技术文档。本手册已尽力模拟数据手册的风格，并在文字上进行了扩展。
