LM324运算放大器引脚电压与特性深度解析

LM324是一款广泛使用的四路低功耗运算放大器，由四个独立的、高增益、频率补偿的运算放大器组成。它以其低功耗、宽电源电压范围以及兼容单电源操作的特性而闻名，在各种电子设计中占据了重要地位，从消费电子产品到工业控制系统，都能见到它的身影。理解LM324的引脚功能及其电压特性，是正确使用和设计基于它的电路的基础。本文将对LM324的引脚分布、各引脚的电压特性、工作原理以及典型应用进行深入探讨，旨在为读者提供一个全面而详尽的指南。

LM324概述与核心优势

LM324系列运算放大器是半导体行业的一款经典产品，由德州仪器（Texas Instruments）等公司生产。它的核心优势在于能够在一个芯片内集成四个独立的运算放大器，极大地节省了PCB空间，降低了系统成本。更重要的是，LM324具备在单电源供电下工作的能力，这意味着它的输入和输出电压可以低至或接近地电位，这对于许多只需要一个正电源的应用来说是一个巨大的优势，例如电池供电的便携式设备或者需要与数字电路共地的系统。此外，其内部集成的频率补偿功能，简化了外部电路设计，使得设计师无需为每个运算放大器额外添加补偿元件。

LM324的另一个显著特点是其低功耗特性。每个运算放大器通常只需要几百微安的静态电流，这使得它非常适合那些对电源效率有严格要求的应用。它的输入偏置电流也相对较低，这有助于减少对信号源的负载效应，从而提高测量精度。宽泛的电源电压范围（从3V到32V的单电源，或$pm1.5V到pm16V$的双电源）赋予了LM324极高的灵活性，使其能够适应各种电源轨。

在内部结构上，LM324采用双极性工艺制造。虽然这使其在某些性能指标（如输入偏置电流、压摆率）上可能不及一些更新的CMOS或BiFET运算放大器，但其稳定性和易用性使其在许多非精密但对成本和功耗敏感的应用中依然是首选。它能够驱动相对较大的容性负载，并且具有内部短路保护功能，提高了电路的鲁棒性。

LM324引脚分布与功能详解

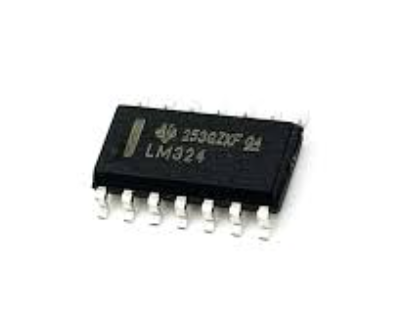

LM324通常采用14引脚DIP（双列直插式封装）或SOIC（小外形集成电路封装）等形式。理解每个引脚的功能是正确连接和使用LM324的前提。以下是LM324各引脚的详细说明及其对应的电压考虑：

1. 运算放大器1 (Op-Amp 1) 引脚

• 引脚1 (Output 1 / OUT1): 运算放大器1的输出端

• 电压特性： 这是运算放大器1的输出电压。其电压范围受电源电压和负载条件的影响。在单电源供电下，输出电压通常可以摆动到接近地电位（大约20mV至几百mV，取决于负载电流和温度），但无法完全达到负电源轨（地），也无法完全达到正电源轨。它通常能摆动到距离正电源轨1.5V至2V的范围内。在双电源供电下，输出可以摆动到接近负电源和正电源。输出引脚的电压是由运算放大器的输入信号、反馈网络和增益共同决定的。当运算放大器饱和时，输出电压将达到其最大或最小摆幅限制。

• 重要提示： 输出引脚的最大输出电流是有限制的，通常为20mA到40mA。超出此限制可能导致输出电压失真或芯片损坏。连接到此引脚的负载应确保其电流需求在LM324的能力范围之内。

• 引脚2 (Inverting Input 1 / IN1-): 运算放大器1的反相输入端

• 电压特性： 这是运算放大器1的反相输入。在负反馈配置中，由于“虚短”特性，此引脚的电压将趋向于与非反相输入端（引脚3）的电压相等。这意味着，在正常工作状态下，引脚2的电压会跟踪引脚3的电压。如果运放处于开环状态或正反馈状态，引脚2的电压则完全由外部信号决定。输入电压必须始终保持在电源电压范围内（VCC和GND之间），超出此范围可能导致内部电路损坏或性能异常。

• 重要提示： LM324的输入级不是轨到轨的。这意味着输入电压不能完全达到正电源轨，通常需要比正电源轨低1.5V至2V。但是，它的输入可以包含地电位，这使其非常适合单电源应用中处理以地为参考的信号。

• 引脚3 (Non-Inverting Input 1 / IN1+): 运算放大器1的非反相输入端

• 电压特性： 这是运算放大器1的非反相输入。其电压是电路中另一个重要的参考点。在负反馈配置下，此引脚的电压是设定运算放大器工作点或增益的关键。与反相输入端类似，此引脚的电压也必须保持在电源电压范围内，且不能太接近正电源。

2. 运算放大器2 (Op-Amp 2) 引脚

• 引脚5 (Non-Inverting Input 2 / IN2+): 运算放大器2的非反相输入端

• 电压特性： 功能和电压特性与引脚3（运算放大器1的非反相输入端）完全相同，用于运算放大器2的非反相输入。

• 引脚6 (Inverting Input 2 / IN2-): 运算放大器2的反相输入端

• 电压特性： 功能和电压特性与引脚2（运算放大器1的反相输入端）完全相同，用于运算放大器2的反相输入。

• 引脚7 (Output 2 / OUT2): 运算放大器2的输出端

• 电压特性： 功能和电压特性与引脚1（运算放大器1的输出端）完全相同，用于运算放大器2的输出。

3. 运算放大器3 (Op-Amp 3) 引脚

• 引脚8 (Output 3 / OUT3): 运算放大器3的输出端

• 电压特性： 功能和电压特性与引脚1（运算放大器1的输出端）完全相同，用于运算放大器3的输出。

• 引脚9 (Inverting Input 3 / IN3-): 运算放大器3的反相输入端

• 电压特性： 功能和电压特性与引脚2（运算放大器1的反相输入端）完全相同，用于运算放大器3的反相输入。

• 引脚10 (Non-Inverting Input 3 / IN3+): 运算放大器3的非反相输入端

• 电压特性： 功能和电压特性与引脚3（运算放大器1的非反相输入端）完全相同，用于运算放大器3的非反相输入。

4. 运算放大器4 (Op-Amp 4) 引脚

• 引脚12 (Inverting Input 4 / IN4-): 运算放大器4的反相输入端

• 电压特性： 功能和电压特性与引脚2（运算放大器1的反相输入端）完全相同，用于运算放大器4的反相输入。

• 引脚13 (Non-Inverting Input 4 / IN4+): 运算放大器4的非反相输入端

• 电压特性： 功能和电压特性与引脚3（运算放大器1的非反相输入端）完全相同，用于运算放大器4的非反相输入。

• 引脚14 (Output 4 / OUT4): 运算放大器4的输出端

• 电压特性： 功能和电压特性与引脚1（运算放大器1的输出端）完全相同，用于运算放大器4的输出。

5. 电源引脚

• 引脚4 (VCC / V+): 正电源输入端

• 电压特性： 这是LM324的正电源输入端。所有运算放大器的工作电源都来源于此。电压范围通常为3V至32V（单电源）或$pm1.5V至pm16V$（双电源）。此引脚必须连接到稳定的直流电源。为确保芯片的稳定工作，通常在此引脚附近并联一个0.1$mu F至1mu F$的去耦电容到地，以滤除电源噪声并提供瞬态电流。电压过高将损坏芯片，电压过低则无法正常工作或性能下降。

• 引脚11 (GND / V-): 负电源输入端 / 接地端

• 电压特性： 这是LM324的负电源输入端。在单电源供电时，此引脚通常连接到系统地（0V）。在双电源供电时，此引脚连接到负电源轨（例如-5V, -12V等）。此引脚的电压是所有内部电路的参考点。保持此引脚电位的稳定对整个电路的性能至关重要。

LM324引脚电压工作原理与限制

理解LM324各引脚电压的工作原理及其固有限制，对于正确设计和排除故障至关重要。

1. 单电源与双电源操作下的电压特性

单电源操作：在单电源供电模式下，VCC（引脚4）连接到正电源（例如+5V），而GND（引脚11）连接到地（0V）。

• 输入电压范围： LM324的输入共模电压范围（ICMR）包括地电位。这意味着输入信号可以从0V开始。然而，输入电压不能达到正电源轨，通常需要比正电源低约1.5V至2V。例如，如果VCC为+5V，则有效的输入电压范围大约是0V到+3V。如果输入电压超过这个上限，运算放大器将进入非线性区域，导致输出失真。

• 输出电压摆幅： 输出电压可以摆动到接近地电位（约20mV至几百mV，取决于负载和温度），但无法达到负电源轨（地）。在正向，输出电压也无法达到正电源轨，通常会比正电源轨低1.5V至2V。这种输出摆幅限制是LM324作为非轨到轨输出运放的固有特性。

双电源操作：在双电源供电模式下，VCC（引脚4）连接到正电源（例如+15V），GND（引脚11）连接到负电源（例如-15V）。

• 输入电压范围： 输入共模电压范围通常在负电源和正电源之间，但仍然不能达到正电源轨。它通常可以包含负电源轨。例如，对于$pm15V$供电，输入范围可能在-15V到+13V之间。

• 输出电压摆幅： 输出电压可以摆动到接近正负电源轨，但仍然无法完全达到电源轨，通常会比正负电源轨各低1.5V至2V。

2. 虚短与虚断概念

在负反馈配置中，运算放大器会努力调整其输出，使得其反相输入端（Inverting Input）的电压与非反相输入端（Non-Inverting Input）的电压几乎相等。这就是所谓的**“虚短”**（Virtual Short）特性。这意味着，尽管这两个输入端之间并没有物理上的短路连接，但在稳定工作时，它们之间的电位差趋近于零。基于此，我们可以推断出引脚2与引脚3（以及其他对输入引脚，如5与6，9与10，12与13）之间的电压关系。

同时，运算放大器的输入阻抗非常高，理想情况下是无限大。这意味着几乎没有电流流入或流出其输入引脚。这就是**“虚断”**（Virtual Open）特性。这个特性对于计算反馈电路中的电流和电压至关重要。

3. 输入偏置电流与输入失调电压

输入偏置电流 (Input Bias Current): 即使在输入端没有信号的情况下，仍然会有微小的电流流入或流出运算放大器的输入引脚。这些电流被称为输入偏置电流。LM324的输入偏置电流通常在几十纳安（nA）的量级。这些电流会在输入电阻上产生电压降，从而导致输出误差，尤其是在高阻抗电路中。对于精密应用，需要考虑输入偏置电流的影响，并可能需要采取措施（如输入偏置电流补偿电阻）来最小化其影响。

输入失调电压 (Input Offset Voltage): 即使两个输入端的电压完全相等，理想情况下输出应为零，但实际的运算放大器由于内部晶体管的不匹配，会在输出端产生一个小的非零电压。为了使输出归零，需要在输入端施加一个微小的差分电压，这个电压就是输入失调电压。LM324的输入失调电压通常在几毫伏（mV）的量级。在直流耦合或高增益应用中，输入失调电压可能会导致显著的输出误差，有时需要通过外部电路进行调零。

4. 输出驱动能力与短路保护

LM324的每个输出引脚都具备一定的电流驱动能力。其最大输出电流通常在20mA到40mA之间。如果负载需要的电流超过这个限制，输出电压将下降，并且可能出现失真。同时，LM324内部集成了短路保护功能。这意味着如果输出引脚不小心短路到地或电源轨，芯片内部的限流电路会启动，限制输出电流，从而保护芯片不被立即损坏。然而，长时间的短路仍然可能导致芯片过热并最终损坏。因此，在设计电路时，应避免输出长时间处于短路状态。

典型应用中的引脚电压分析

LM324可以配置成多种基本电路，每种电路的引脚电压特性都有其独特之处。

1. 反相放大器

在反相放大器配置中，信号通过一个输入电阻连接到反相输入端（例如引脚2），非反相输入端（引脚3）接地或连接到参考电压。反馈电阻从输出端（引脚1）连接到反相输入端。

• 引脚3 (非反相输入): 通常接地，因此电压为0V。

• 引脚2 (反相输入): 由于“虚短”特性，电压也将是0V（或非常接近0V）。这意味着输入电流流过输入电阻，而不是流入运放的输入端。

• 引脚1 (输出): 输出电压由输入电压、输入电阻和反馈电阻的比例决定。VOUT=−(RF/RIN)×VIN。输出电压必须在其摆幅限制之内。如果$V_{IN}$过大，导致输出电压超出摆幅，那么引脚1的电压将饱和在接近正或负电源轨的极限值。

2. 同相放大器

在同相放大器配置中，信号直接连接到非反相输入端（例如引脚3），反相输入端（引脚2）通过一个电阻接地，并通过另一个反馈电阻从输出端（引脚1）连接。

• 引脚3 (非反相输入): 其电压直接等于输入信号电压VIN。

• 引脚2 (反相输入): 由于“虚短”特性，电压将等于引脚3的电压，即VIN。

• 引脚1 (输出): 输出电压由输入电压和反馈电阻网络决定。VOUT=(1+RF/RG)×VIN，其中RG是反相输入端到地的电阻。同样，输出电压必须在其摆幅限制之内。

3. 电压跟随器 (缓冲器)

电压跟随器是一种特殊的同相放大器，其增益为1。输出端（引脚1）直接连接到反相输入端（引脚2），输入信号直接连接到非反相输入端（引脚3）。

• 引脚3 (非反相输入): 其电压直接等于输入信号电压VIN。

• 引脚2 (反相输入): 由于“虚短”特性，电压将等于引脚3的电压，即VIN。

• 引脚1 (输出): 输出电压等于输入电压VIN。VOUT=VIN。此配置的主要目的是提供高输入阻抗和低输出阻抗的缓冲，以驱动重负载而不影响信号源。输出电压同样受摆幅限制。

4. 比较器

虽然LM324是一款运算放大器，但它也可以在开环配置下用作比较器。当用作比较器时，没有负反馈。

• 引脚2 (反相输入) 与 引脚3 (非反相输入): 比较器的工作原理是比较这两个输入端的电压。

• 引脚1 (输出):

• 如果VIN+>VIN− (例如，引脚3电压高于引脚2电压)，输出将快速饱和到正电源轨附近的上限值。

• 如果VIN+<VIN− (例如，引脚3电压低于引脚2电压)，输出将快速饱和到负电源轨（或地）附近的下限值。

• 重要提示： LM324设计为运算放大器，用于线性应用，而非专用的比较器。虽然可以勉强用作比较器，但其响应速度和输出驱动能力可能不如专用比较器。当输入电压缓慢变化通过比较点时，输出可能出现振荡，这称为“慢过零”问题。在需要快速、稳定比较的应用中，应优先选择专用的比较器芯片。

5. 有源滤波器

LM324常用于构建各种有源滤波器（低通、高通、带通、带阻）。在这种应用中，通过选择合适的电阻和电容值来设置滤波器的截止频率和Q值。

• 引脚电压： 各引脚的电压会根据输入信号的频率和幅度而变化，遵循滤波器传递函数的规律。输入和输出电压仍然需要遵守LM324的共模输入范围和输出摆幅限制。在高频或高Q值滤波器中，内部补偿可能会导致性能下降。

电源供电与去耦的重要性

LM324的电源引脚（引脚4 VCC和引脚11 GND/V-）是其正常工作的基础。电源的质量直接影响到运算放大器的性能。

1. 电源电压范围

LM324的绝对最大额定电源电压是$pm16V或32V。这意味着，单电源供电时，VCC到GND之间的电压差不能超过32V。双电源供电时，+VCC到−VEE之间的电压差不能超过32V。例如，如果使用pm15V双电源，总电压差为30V，这是允许的。超出这个范围将可能导致芯片损坏。在实际应用中，建议工作在推荐的电源电压范围内，以获得最佳性能和可靠性。例如，单5V或单12V供电，或者pm5V或pm12V$双电源。

2. 电源去耦

电源去耦是任何模拟电路设计的关键一步，对于LM324也不例外。

• 目的： 去耦电容的主要目的是为运算放大器提供瞬态电流，以应对其内部电路快速开关时产生的电流尖峰，同时滤除电源线上的高频噪声，防止这些噪声进入运算放大器内部并影响其性能。

• 连接方式： 通常，一个0.1$mu F的陶瓷电容和一个1mu F到10mu F$的电解电容（或钽电容）并联在电源引脚（VCC）和地（或V-）之间。陶瓷电容对高频噪声更有效，而电解电容则能提供更大的电荷存储，应对低频纹波和瞬态电流需求。

• 布局考虑： 去耦电容应尽可能地靠近LM324的电源引脚，以减小寄生电感，提高去耦效果。良好的PCB布局可以显著改善电路的稳定性和噪声抑制能力。

3. 接地策略

正确的接地策略对于模拟电路至关重要。

• 星形接地或单点接地： 对于低噪声应用，推荐使用星形接地或单点接地，即所有接地线最终汇聚到一个共同点。这有助于避免地环路和共模噪声的引入。

• 模拟地与数字地： 在混合信号电路中，应严格区分模拟地和数字地。LM324作为模拟器件，应连接到模拟地。模拟地和数字地之间可以通过磁珠或小电阻连接，以隔离噪声。

• 地平面： 在多层PCB中，使用地平面可以提供一个低阻抗的接地路径，并有助于散热和屏蔽电磁干扰。

LM324的局限性与改进措施

尽管LM324是一款非常受欢迎且多功能的运算放大器，但它也存在一些局限性，特别是在需要高精度或高速性能的应用中。了解这些局限性有助于我们在设计时做出正确的选择或采取相应的弥补措施。

1. 非轨到轨输入/输出

如前所述，LM324的输入和输出不是真正的轨到轨。

• 输入端限制： 输入共模电压范围不包括正电源轨，通常需要比VCC低约1.5V至2V。这意味着，如果输入信号摆幅接近或超过VCC，LM324的输入级会饱和，导致输出失真。

• 输出端限制： 输出电压无法完全达到电源轨，与VCC和GND（或V-）之间总有1.5V至2V的压降。这在需要输出全摆幅的应用中是一个显著的缺点，例如驱动需要接近电源电压峰值信号的ADC或其他模拟组件。

改进措施：

• 选择轨到轨运放： 对于需要轨到轨输入或输出的应用，应选择轨到轨（Rail-to-Rail）运算放大器。这些运放专门设计用于在整个电源电压范围内操作输入和输出。

• 电压偏置： 对于LM324，可以通过在输入端添加一个DC偏置电压来确保输入信号始终保持在共模输入范围内。对于输出，如果需要更大的摆幅，可能需要增加一个外部的推挽级或使用其他更专业的输出级。

2. 较低的压摆率 (Slew Rate)

LM324的压摆率（Slew Rate）相对较低，通常在0.5V/μs左右。压摆率是运算放大器输出电压随时间变化的速率，它决定了运放能够处理的信号的最大频率和幅度。当输入信号的变化速度超过运放的压摆率限制时，输出信号将无法跟踪输入信号，导致失真，特别是对于方波或高频正弦波。

改进措施：

• 选择高压摆率运放： 对于高频或快速变化的信号应用，应选择具有更高压摆率的运算放大器。

• 降低信号频率或幅度： 在某些情况下，可以通过降低信号的频率或幅度来避免压摆率限制。

• 分段放大： 对于极高带宽的需求，可能需要使用多级放大，或者使用专为高频设计的特定运放。

3. 较大的输入失调电压和偏置电流

LM324的输入失调电压和输入偏置电流相对于精密运放来说是比较大的。

• 输入失调电压： 几毫伏的失调电压在直流耦合、高增益或小信号测量应用中可能导致显著的误差。

• 输入偏置电流： 几十纳安的偏置电流在连接高阻抗信号源（例如光电二极管、PH传感器等）时，会在输入电阻上产生较大的电压降，从而引入误差。

改进措施：

• 失调调零： 对于失调电压，可以通过外部电阻网络进行调零，但会增加电路复杂性。

• 选择精密运放： 对于对精度要求极高的应用，应选择精密运算放大器，它们具有极低的输入失调电压和输入偏置电流（通常在微伏或皮安量级）。

• 偏置电流补偿： 在输入端添加一个与反馈电阻相等的电阻，可以部分抵消输入偏置电流带来的误差。

• 交流耦合： 对于只关心交流信号的应用，可以使用交流耦合来消除直流失调电压的影响。

4. 噪声特性

LM324的噪声性能通常不如更专业的低噪声运放。在小信号放大或高增益应用中，内部噪声可能会被放大到足以影响信号质量的程度。

改进措施：

• 选择低噪声运放： 对于噪声敏感的应用，应选择专门设计用于低噪声操作的运算放大器。

• 带宽限制： 通过限制电路的带宽（例如使用低通滤波器）可以减少总噪声。

• 良好接地与屏蔽： 确保良好的接地和电磁屏蔽可以减少外部噪声的耦合。

5. 静态电流与功耗

虽然LM324被认为是低功耗运放，但对于超低功耗电池应用，其数百微安的静态电流可能仍然嫌高。

改进措施：

• 选择超低功耗运放： 市场上有许多专门为超低功耗应用设计的运算放大器，其静态电流可能只有几微安甚至更低。

• 间歇工作： 在某些应用中，可以通过对运放进行间歇性供电来进一步降低平均功耗。

LM324引脚电压测量与故障排除

在实际电路中，对LM324各引脚电压的测量是诊断问题和验证设计的关键步骤。

1. 测量工具与安全

• 数字万用表 (DMM): 用于测量直流电压和电阻。对于非精密测量，DMM足够。

• 示波器： 用于观察交流信号、波形失真、振荡等。对于动态信号分析不可或缺。

• 探头： 确保使用适当的探头，特别是高频测量时。

• 安全： 在测量带电电路时，务必注意人身安全，避免触电。确保测试设备接地良好。

2. 测量步骤与注意事项

• 电源电压确认： 首先测量引脚4（VCC）和引脚11（GND/V-）之间的电压，确保电源电压在LM324的工作范围内且稳定。不正确的电源电压是导致芯片不工作的常见原因。

• 输入电压测量： 测量各运算放大器的非反相输入（引脚3, 5, 10, 13）和反相输入（引脚2, 6, 9, 12）的电压。

• 在负反馈电路中，检查两个输入端的电压是否近似相等（虚短）。如果它们之间存在较大的电压差，可能表明运放未正常工作（例如，开环、饱和、损坏或反馈路径断开）。

• 确认输入电压是否在LM324的共模输入电压范围内。

• 输出电压测量： 测量各运算放大器输出引脚（引脚1, 7, 8, 14）的电压。

• 检查输出电压是否符合电路的理论计算值。

• 观察输出电压是否在LM324的输出摆幅限制内。如果输出饱和在接近电源轨的值，但预期并非如此，则可能表示输入信号过大、增益过高或反馈不正确。

• 使用示波器观察输出波形是否有失真、削波、振荡或其他异常。

• 电流测量（可选）： 如果怀疑电流问题（例如过载或短路），可以使用万用表测量通过负载的电流，并与LM324的最大输出电流进行比较。

3. 常见故障排除

• 无输出或输出饱和：

• 检查电源： 电源电压是否正确？是否有足够的去耦？

• 检查输入： 输入信号是否存在？是否在共模输入范围内？

• 检查反馈： 反馈路径是否断开？反馈电阻是否正确？是否有意外短路？

• 虚短问题： 测量两个输入端的电压。如果虚短不成立，可能运放已损坏或处于开环/饱和状态。

• 负载问题： 负载是否过重导致输出电流超过LM324能力？

• 输出振荡：

• 电源去耦不足： 增加电源去耦电容。

• PCB布局问题： 输入/输出走线过长，导致寄生电感/电容，或地线不良。

• 容性负载： LM324对容性负载的驱动能力有限。在输出端串联一个小电阻（10$Omega到100Omega$）可以提高稳定性，但会略微降低输出摆幅。

• 反馈回路设计： 反馈网络设计不当，导致相位裕度不足。

• 输出不准确或存在漂移：

• 输入失调电压/偏置电流： 对于精密应用，考虑这些参数的影响。

• 外部干扰： 检查是否存在电源噪声、电磁干扰或其他噪声源。

• 温度漂移： 检查电路是否在宽温度范围内稳定工作。

总结与展望

LM324作为一款经典的四路运算放大器，凭借其低功耗、单电源操作能力、宽电源电压范围以及成本效益，在过去几十年中扮演了举足轻重的角色。深入理解其引脚电压特性、工作原理以及性能限制，对于成功设计和调试基于它的电路至关重要。

我们详细探讨了LM324的每个引脚功能，特别是输入、输出和电源引脚的电压范围和限制。虚短和虚断这两个核心概念是理解运放负反馈行为的基础，而输入偏置电流和输入失调电压则揭示了实际运放的非理想特性，这些在精密测量中需要格外关注。此外，电源供电和去耦的正确实施，以及良好的接地策略，对于确保LM324稳定高效运行至关重要。

尽管LM324在许多应用中表现出色，但其非轨到轨输入/输出、相对较低的压摆率、以及较大的失调电压和偏置电流，使得它在高精度、高速度或超低功耗的现代应用中显得力不从心。随着半导体技术的发展，市场上涌现出大量性能更优越的运算放大器，如轨到轨运放、零漂移运放、高速运放和超低功耗运放。

然而，LM324的普适性、稳定性和低成本仍然使其在教育、业余爱好以及许多对性能要求不那么苛刻但对成本和功耗敏感的应用中占有一席之地。它是学习模拟电路和运算放大器基本概念的优秀平台。

对于未来的设计，工程师需要根据具体的应用需求，权衡LM324的优势和局限性，从而选择最合适的运算放大器。无论是选择LM324还是更先进的运放，对器件引脚电压和特性的深入理解，始终是成功电子设计不可或缺的基础。
