HX4004A 升压芯片参数概览与技术解析

HX4004A 是一款常见的、紧凑型低功耗升压转换器芯片，广泛应用于各种需要将较低直流电压提升到较高直流电压的便携式电子设备中。这类芯片的核心功能在于实现高效的电压转换，确保在电池供电或其他低压源环境下，能够为后续电路提供稳定且符合要求的电源。理解其各项参数对于正确选用、设计和优化电源方案至关重要。

1. 升压转换器（Boost Converter）基本原理

在深入探讨 HX4004A 的具体参数之前，我们首先需要理解升压转换器的工作原理。升压转换器，也称为升压斩波器或步进式升压转换器，是一种非隔离式直流-直流转换器，其输出电压高于输入电压。其基本工作原理依赖于电感器在通电和断电时储存和释放能量的特性。

工作周期分解：

• 开关导通（On-State）： 当内部开关（通常是 MOSFET）导通时，输入电源通过电感器形成回路。此时，电感器被充电，电流线性增加，储存磁能。二极管处于反向偏置状态，输出电容器为负载提供能量。

• 开关断开（Off-State）： 当内部开关断开时，电感器中的电流试图保持不变。由于电流路径被切断，电感器两端会产生一个反向电动势（楞次定律），其极性与输入电压叠加。这个叠加后的高电压会通过二极管对输出电容器充电，并为负载供电。

通过快速重复这一导通-断开周期，并精确控制开关的占空比（即开关导通时间与总周期时间的比率），升压转换器能够稳定地将较低的输入电压“提升”到所需的较高输出电压。占空比越大，输出电压通常越高。HX4004A 这类集成芯片内部包含了完整的控制逻辑，如振荡器、误差放大器、比较器以及驱动开关管的电路，从而简化了外部电路设计。

2. HX4004A 核心参数解析

HX4004A 作为一款专用的升压芯片，其性能由一系列关键参数决定。这些参数共同描绘了芯片的效率、稳定性、适用范围以及安全性。

2.1 输入电压范围 (Input Voltage Range, VIN)

概念： 输入电压范围指的是芯片能够正常工作的最低和最高输入直流电压。重要性： 这个参数直接决定了芯片能够兼容的电源类型，例如是单节锂电池（通常 2.7V-4.2V）、两节干电池（2V-3V）还是其他低压电源。对于 HX4004A 这样的低功耗芯片，其输入电压范围通常设计得较宽，以适应各种电池供电场景。一个宽广的输入电压范围意味着芯片的通用性更强，可以适用于更多不同的应用。如果输入电压低于最小值，芯片可能无法启动或输出不稳定；如果高于最大值，芯片可能会损坏。

2.2 输出电压 (Output Voltage, VOUT)

概念： 输出电压是指芯片通过升压后提供给负载的直流电压。重要性： HX4004A 通常是固定输出电压的升压芯片，例如常见的 3.3V、5V 或 12V 版本，这简化了外部元件数量。也有一些升压芯片是可调输出电压的，通过外部电阻分压网络进行设置。对于固定输出版本的 HX4004A，用户需要根据实际应用的需求选择相应输出电压的芯片型号。例如，为微控制器供电可能需要 3.3V 或 5V，而为某些显示屏供电可能需要更高的电压。输出电压的稳定性和精度是衡量芯片性能的关键指标。

2.3 最大输出电流 (Maximum Output Current, IOUT(MAX))

概念： 最大输出电流表示芯片在保证稳定输出电压的前提下，能够持续提供的最大电流。重要性： 这个参数是评估芯片供电能力的关键指标。它直接影响芯片能够驱动的负载类型和数量。如果负载所需的电流超过芯片的最大输出电流，可能导致输出电压跌落、芯片过热甚至损坏。需要注意的是，最大输出电流通常与输入电压、输出电压以及效率有关。在不同的工作条件下（例如输入电压较低或输出电压较高时），芯片能够提供的最大电流可能会有所下降。数据手册中通常会给出不同输入/输出组合下的最大输出电流曲线。

2.4 静态电流 (Quiescent Current, IQ)

概念： 静态电流是指芯片在无负载（或轻负载）状态下，自身消耗的电流。重要性： 对于电池供电的便携式设备而言，静态电流是一个极其重要的参数。它直接影响设备的待机时间。静态电流越低，芯片自身的功耗越小，电池的续航时间就越长。HX4004A 这类芯片通常会强调其低静态电流特性，以满足物联网设备、可穿戴设备等对功耗极其敏感的应用需求。

2.5 效率 (Efficiency, η)

概念： 效率是输出功率与输入功率之比，通常以百分比表示 (η=POUT/PIN×100%)。重要性： 效率是衡量电源转换器性能的核心指标。高效率意味着更少的能量损失（以热量的形式散发），从而延长电池寿命，减少发热，并有助于减小散热元件的尺寸。HX4004A 通常会提供在不同输入电压、输出电压和负载电流下的效率曲线。在轻载时，一些芯片会进入脉冲频率调制 (PFM) 模式以提高效率；而在重载时，则可能工作在脉冲宽度调制 (PWM) 模式。设计者需要根据实际应用中负载电流的典型工作范围来评估效率。

2.6 开关频率 (Switching Frequency, fSW)

概念： 开关频率是指芯片内部开关管每秒钟导通和断开的次数。重要性： 开关频率对升压转换器的性能有多方面影响： * 电感器和电容器尺寸： 较高的开关频率允许使用更小尺寸的电感器和输出电容器，有助于缩小 PCB 面积和整体设备体积。这是因为在高频下，电感器在每个周期内储存和释放的能量更小，所需的电感值和容值也相应减小。 * 效率： 频率过高可能会增加开关损耗（如开关瞬态损耗和栅极驱动损耗），从而降低效率。因此，选择合适的开关频率是效率与尺寸之间的一个权衡。 * 纹波： 较高的开关频率通常会产生较低的输出电压纹波，因为输出电容器有更多的时间来平滑电压。 HX4004A 的开关频率通常是固定的，并且内部集成。

2.7 欠压锁定 (Under-Voltage Lockout, UVLO)

概念： 欠压锁定是一种保护机制，当输入电压低于预设的阈值时，芯片将停止工作，以防止在输入电压过低时出现不稳定的输出或对电池造成过度放电。重要性： UVLO 保护功能对于电池供电系统至关重要。它可以防止芯片在输入电压不足时异常工作，保护电池免受过放电损害，从而延长电池寿命。当输入电压恢复到阈值以上时，芯片会自动恢复正常工作。

2.8 过温保护 (Over-Temperature Protection, OTP)

概念： 过温保护是指当芯片内部温度超过预设的危险阈值时，芯片会自动关闭以防止损坏。重要性： OTP 是重要的安全特性。在长时间高负载工作或环境温度过高时，芯片可能会产生大量热量。OTP 机制能够及时关断芯片，防止因过热导致的永久性损坏，提高了系统的可靠性和安全性。当温度降至安全范围后，芯片通常会恢复工作。

2.9 短路保护 (Short-Circuit Protection, SCP) / 过流保护 (Over-Current Protection, OCP)

概念：* 过流保护 (OCP)： 当输出电流超过预设的最大值时，芯片会限制电流或关断，以保护自身和负载。 * 短路保护 (SCP)： 是 OCP 的一种特殊形式，当输出端发生短路时，芯片能够立即切断输出，防止损坏。重要性： 这些保护功能是电源芯片的标准配置，对于防止负载故障或不当操作导致的芯片损坏至关重要。它们能够提高电源系统的鲁棒性和可靠性。

2.10 封装类型 (Package Type)

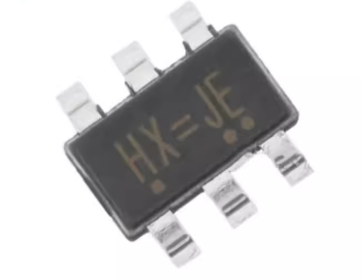

概念： 封装类型指的是芯片的物理形式和引脚排列。重要性： 常见的封装类型有 SOT-23、SOP、DFN 等。封装尺寸直接影响 PCB 的空间占用，对于小型化产品设计尤为重要。同时，封装的热性能（如热阻）也会影响芯片的散热能力，进而影响最大输出电流和长期可靠性。HX4004A 通常采用小尺寸封装，以适应便携式设备的需求。

2.11 软启动 (Soft-Start)

概念： 软启动功能是在芯片启动时，逐步增加输出电压或限制启动电流，而不是立即达到最大值。重要性： 软启动可以有效抑制启动时的浪涌电流，避免对输入电源和输出负载造成冲击。这对于保护电池、延长元器件寿命以及减少启动时的电压跌落非常重要，尤其是在大容量输出电容的应用中。带有软启动功能的芯片能提供更平稳的启动过程。

2.12 典型应用电路

概念： 数据手册通常会提供典型应用电路图，展示了芯片所需的外部元件（如电感、电容、二极管等）及其连接方式。重要性： 典型应用电路是工程师进行电路设计的重要参考。它指导用户如何正确连接外部元件以实现芯片的预期功能，并提供了元件选型的建议。虽然 HX4004A 这类集成度较高的芯片所需的外部元件较少，但正确的元件选型（特别是电感和输出电容）对于确保性能、效率和稳定性至关重要。

3. HX4004A 的应用场景

鉴于 HX4004A 具有小尺寸、低功耗、高效率以及稳定的升压能力，它广泛应用于以下便携式和电池供电的电子产品中：

• 智能穿戴设备： 如智能手表、智能手环、蓝牙耳机等，这些设备对体积和电池续航有极高要求，HX4004A 可以为内部传感器、微控制器或显示屏提供稳定电源。

• 物联网 (IoT) 设备： 各种智能家居传感器、无线模块（如 LoRa、Zigbee 模块）等，通常由电池供电，需要将低电压电池升压至模块所需的工作电压。

• 便携式医疗设备： 如血糖仪、血压计、助听器等，这些设备对电源的稳定性、效率和体积都有严格要求。

• 手持式测量仪表： 如万用表、红外测温仪等，常使用干电池供电，需要升压为内部电路提供高压。

• USB 供电设备： 将 USB 接口的 5V 电压进一步升压到更高电压，为特定应用供电。

• 小型玩具与消费电子产品： 如遥控器、LED 手电筒、小型风扇等。

4. HX4004A 的选型与设计考量

在选择和使用 HX4004A 或类似升压芯片时，工程师需要综合考虑以下因素：

• 输入电源特性： 明确输入电压的范围和最大供电能力。例如，是单节锂电池还是两节干电池。

• 输出负载要求： 确定所需的输出电压和最大输出电流。这将直接影响芯片型号的选择。

• 效率要求： 对于电池供电系统，高效率至关重要。需要查阅数据手册中的效率曲线，了解芯片在不同工作点下的效率表现。

• 体积限制： 封装尺寸是重要的考量因素，尤其是在空间受限的产品中。

• 热管理： 虽然 HX4004A 功耗相对较低，但在长时间大电流工作时，仍需考虑散热问题，确保芯片工作在允许的温度范围内。

• 外部元件选择：

• 电感器： 电感值、饱和电流、直流电阻 (DCR) 是关键参数。电感值过小可能导致纹波过大或无法提供所需电流；饱和电流必须高于峰值电感电流，否则会造成效率下降和输出电压不稳定；低 DCR 有助于提高效率。

• 输入/输出电容器： 陶瓷电容器通常是首选，因为它们具有低等效串联电阻 (ESR) 和良好的高频特性。电容值应根据数据手册建议和输出纹波要求进行选择。

• 肖特基二极管： 对于升压电路，需要选择正向压降低、反向恢复时间短、额定电流和电压满足要求的肖特基二极管，以提高效率。

• 保护功能： 确认芯片是否具备欠压锁定、过温保护、过流/短路保护等必要的安全功能，以提高系统可靠性。

• 成本： 在满足性能要求的前提下，成本也是商业产品设计中不可忽视的因素。

5. 总结与展望

HX4004A 作为一款典型的低功耗升压转换器，为各种小型化、电池供电的电子设备提供了高效可靠的电源解决方案。它通过精密的内部控制电路，将较低的输入电压提升到所需的较高输出电压，同时集成了多种保护功能，确保了系统的稳定性和安全性。

随着便携式电子产品和物联网设备的持续发展，对电源管理芯片的需求将继续增长，并对芯片的集成度、效率、低静态电流以及更小尺寸提出更高的要求。未来的升压芯片将可能集成更多的智能管理功能，例如动态电压调节 (DVS)、更精细的负载管理以及更先进的保护机制，以适应更加复杂和多样化的应用场景。对于设计工程师而言，深入理解这些芯片的各项参数和工作原理，是成功开发高性能、高可靠性电子产品的基石。
