HCNR200线性光耦介绍

HCNR200作为惠普/安捷伦/安华高科技（现博通Avago Technologies）推出的一款高性能线性光耦，在众多精密测量与控制系统中扮演着至关重要的角色。它凭借其卓越的线性度、宽带宽、高隔离电压以及出色的温度稳定性，广泛应用于工业自动化、医疗设备、电力电子、新能源系统以及高精度仪器仪表等领域。本文将对HCNR200线性光耦进行深入、详尽的探讨，涵盖其基本原理、内部结构、关键特性、典型应用电路、设计考量以及未来发展趋势，力求为读者提供一个全面且深入的HCNR200知识体系。

第一章 HCNR200线性光耦概述

1.1 光耦技术的发展与演进

光耦，又称光电耦合器或光隔离器，是一种通过光信号而非电信号传输电信号的器件。其核心作用在于实现电路之间的电气隔离，有效抑制共模噪声，保护敏感电路，并确保不同电位之间的数据传输安全。早期光耦主要以非线性开关型为主，适用于数字信号的隔离传输。然而，随着工业控制、精密测量等领域对模拟信号隔离传输的需求日益增长，线性光耦应运而生。线性光耦能够实现输入电流与输出电流之间的线性关系，从而精确传输模拟信号，克服了传统非线性光耦的局限性。HCNR200正是线性光耦技术发展中的一个杰出代表，它在保持高隔离性能的同时，显著提升了信号传输的线性度和精度。

1.2 HCNR200的独特地位与优势

HCNR200系列线性光耦在市场上享有盛誉，其独特之处在于采用了先进的双光电二极管反馈机制。与传统的单光电二极管光耦不同，HCNR200内部集成了两个匹配良好的光电二极管，一个用于反馈控制，另一个用于信号输出。这种设计巧妙地利用了反馈机制来补偿LED（发光二极管）的非线性特性和温度漂移，从而极大地提升了整个光耦的线性度、稳定性和精度。其高达2500Vrms的隔离电压，使其在需要高压隔离的场合表现出色。同时，其典型的0.01%非线性度以及宽达几百kHz的带宽，使其能够满足高精度、高带宽模拟信号隔离传输的需求。此外，HCNR200还具有出色的共模抑制比（CMRR），能够有效抑制高频噪声干扰，保证信号的完整性。

第二章 HCNR200线性光耦的内部结构与工作原理

2.1 内部结构剖析

HCNR200内部结构设计精巧，主要由以下几个核心部分组成：

发光二极管（LED）： 这是光耦的输入端，负责将输入的电信号转换为光信号。HCNR200采用高效率的AlGaAs（砷化镓铝）LED，其发光效率高，响应速度快，且在宽温度范围内具有较好的稳定性。LED的光强度与通过它的正向电流成正比，这是实现线性传输的基础。

光敏二极管1 (PD1)： 这是反馈光电二极管，与输入LED处于同一光学路径上，用于监测LED发出的光强度。PD1接收到的光信号会转化为一个光电流，该光电流被送入外部的反馈回路中。PD1的特性与LED的光强度密切相关，其输出电流与LED的光强度成线性关系。

光敏二极管2 (PD2)： 这是输出光电二极管，也与LED处于同一光学路径上，且与PD1具有高度匹配的特性。PD2接收到的光信号同样转化为一个光电流，这个光电流就是经过隔离后的输出信号。由于PD1和PD2在同一芯片上制造，并且经过严格的匹配工艺，使得它们对LED光强度的响应特性非常相似，这是实现高线性度的关键。

光学耦合介质： LED与光电二极管之间通过透明的介质进行光学耦合，同时实现电气隔离。这种介质通常是高介电强度、高透光率的环氧树脂或硅胶，能够承受高电压而不发生击穿，确保隔离性能。

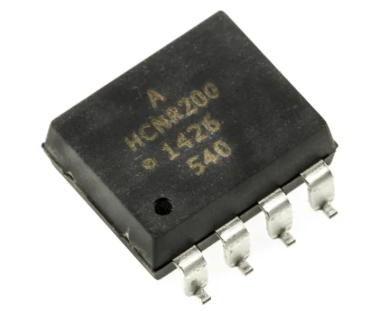

引脚封装： HCNR200通常采用8引脚DIP（双列直插）封装，方便用户进行电路板焊接。每个引脚都有明确的功能定义，如LED正极、LED负极、PD1输出、PD2输出等。

2.2 工作原理详解：反馈机制的核心作用

HCNR200线性光耦的核心工作原理在于其独特的双光电二极管反馈机制，这种机制能够有效地抵消LED的非线性和温度漂移，从而实现高精度的线性传输。

输入侧： 当一个模拟电压信号需要被隔离传输时，它首先通过一个前置放大器或阻抗变换电路，驱动LED的正向电流。LED的亮度与该电流成正比。

反馈回路： 光敏二极管PD1接收到LED发出的光信号，并产生一个与光强度成正比的光电流IPD1。这个光电流$I_{PD1}被送入一个外部的运算放大器（Op−Amp）的负反馈回路中。Op−Amp通过调整流过LED的电流，使得PD1产生的电流I_{PD1}$与输入信号成严格的比例关系。例如，如果输入信号增大，PD1的电流也会随之增大，Op-Amp会检测到这种变化，并相应地调整LED电流，使其亮度达到与输入信号期望值相匹配的水平。这种负反馈机制有效地“校正”了LED固有的非线性特性，确保LED的光强度与输入信号之间保持高度线性。

输出侧： 与此同时，光敏二极管PD2也接收到LED发出的光信号，并产生一个光电流IPD2。由于PD1和PD2具有高度匹配的特性，并且它们都接收到相同LED发出的光信号，因此$I_{PD2}$与$I_{PD1}$之间存在一个精确的比例关系。这个比例通常被称为电流传输比（CTR）的匹配度。理想情况下，如果PD1和PD2完全匹配，则$I_{PD2} = I_{PD1}$。通过外部的电流-电压转换电路或放大器，将$I_{PD2}$转换为输出电压信号，从而实现了输入模拟信号的高精度隔离传输。

线性度的实现： HCNR200的卓越线性度正是得益于这种反馈机制。由于LED的非线性特性和其在不同温度下的光强度变化都可以通过PD1的反馈回路进行补偿，使得无论LED的特性如何变化，其发出的光强度始终能够精确地反映输入信号的强度。由于PD2与PD1具有相同的特性并接收到相同的光，因此PD2的输出电流也将精确地反映输入信号，从而确保了整个光耦链路的线性传输。

温度稳定性： 温度变化是影响LED光强度的重要因素。然而，在HCNR200中，由于PD1和PD2都在同一芯片上，并且都暴露在相同的温度环境中，因此它们的光敏特性会以相似的方式随温度变化。这意味着，即使温度变化导致LED光强度或光电二极管的响应特性发生漂移，由于PD1和PD2的匹配性，这种漂移也会同时影响两者，并通过反馈回路进行有效补偿，从而保证了输出信号的温度稳定性。

第三章 HCNR200的关键特性参数解析

理解HCNR200的关键特性参数对于正确选择和应用该器件至关重要。

3.1 电气特性

电流传输比（CTR）： CTR定义为输出光电二极管电流（IPD2）与输入LED电流（IF）的比值，通常以百分比表示。对于HCNR200，它通常指的是PD2电流与PD1电流之间的匹配度，即IPD2/IPD1。由于反馈机制的存在，实际应用中更关注的是PD1和PD2的匹配度。HCNR200通常具有非常高的CTR匹配度，例如，通常可以达到0.99±0.01，这意味着PD2的电流与PD1的电流几乎完全相同，这对于维持高线性度至关重要。

非线性度（Non-linearity）： 非线性度是衡量光耦线性传输性能的关键指标，通常以输入电流范围内的最大偏差百分比表示。HCNR200的非线性度非常低，典型值可达0.01%，这意味着在规定的输入电流范围内，输出电流与输入电流之间的关系非常接近于一条直线，从而保证了模拟信号的高精度传输。

带宽（Bandwidth）： 带宽表示光耦能够有效传输的信号频率范围。HCNR200的带宽取决于内部LED和光电二极管的响应速度以及外部驱动和接收电路的设计。通常，其带宽可以达到数百kHz，甚至在特定配置下可以更高，使其适用于多种中高频模拟信号的隔离传输。

共模抑制比（CMRR）： CMRR衡量光耦抑制共模噪声的能力。HCNR200具有出色的CMRR，通常在数十dB以上，这意味着即使输入端存在较大的共模噪声，也能有效抑制其对输出信号的影响，保证信号的纯净性。

输入LED正向电压（VF）： LED正常工作所需的正向电压，通常在1.3V至1.6V之间，具体取决于电流大小和温度。在设计驱动电路时需要考虑这一参数。

光电二极管反向电压（VR_PD）： 光电二极管在反向偏置下能够承受的最大电压。HCNR200的光电二极管通常能承受几十伏的反向电压。

隔离电压（Isolation Voltage）： 隔离电压是衡量光耦电气隔离能力的关键指标，表示输入端和输出端之间能够承受的最大交流或直流电压。HCNR200通常具有高达2500Vrms或更高的隔离电压，确保在高压应用中的安全性。

3.2 光学特性

光电流响应： 描述光电二极管接收到光信号后产生电流的效率，与LED的发光效率和光电二极管的光敏性有关。

光谱响应： 描述光电二极管对不同波长光的响应特性。HCNR200的光电二极管与LED的光谱发射波长相匹配，以实现最高效率的光电转换。

3.3 环境特性

工作温度范围： HCNR200通常具有较宽的工作温度范围，例如-40°C至+85°C，使其能够在严苛的工业环境中稳定工作。

存储温度范围： 器件在非工作状态下可以承受的温度范围。

湿度敏感度等级（MSL）： 描述器件对湿度的敏感程度，与储存和焊接工艺有关。

第四章 HCNR200典型应用电路与设计考量

4.1 典型应用电路

HCNR200的典型应用电路通常围绕其双光电二极管反馈机制构建，以下是两种常见的应用电路：

4.1.1 隔离式电流源应用

此电路将输入电压信号转换为一个隔离的电流源。

• 输入侧： 一个运算放大器（Op-Amp）作为反馈控制器。输入电压$V_{IN}通过一个电阻R_{IN}$连接到Op-Amp的同相输入端。Op-Amp的输出驱动HCNR200的LED。

• 反馈回路： HCNR200的PD1连接到Op-Amp的负反馈回路。PD1的电流$I_{PD1}$流过一个反馈电阻$R_F$，并在Op-Amp的负相输入端产生一个电压。Op-Amp通过调整LED电流，使PD1上的电压与$V_{IN}$成正比。

• 输出侧： HCNR200的PD2电流$I_{PD2}$流过一个负载电阻$R_L$。由于PD1和PD2的匹配性， $I_{PD2}$与$I_{PD1}$成正比，从而与$V_{IN}$成正比。因此，输出电压$V_{OUT} = I_{PD2} imes R_L$也与$V_{IN}$成正比，实现了隔离的电压到电流转换。

优点： 结构简单，成本相对较低，适用于将模拟电压信号转换为隔离电流信号的场合。

4.1.2 隔离式电压跟随器（或线性放大器）应用

此电路实现高精度的隔离电压传输，通常用于隔离模拟传感器信号或控制信号。

• 输入侧： 同样使用一个运算放大器作为LED的驱动器。输入电压$V_{IN}$直接加到Op-Amp的同相输入端。

• 反馈回路： PD1连接到一个高增益的反馈放大器。PD1产生的电流通过一个电流-电压转换电阻，产生一个反馈电压。这个反馈电压被送回输入侧Op-Amp的负相输入端，形成闭环控制。Op-Amp会调节LED电流，使PD1的电流精确跟踪输入电压。

• 输出侧： PD2产生的电流流经一个输出电阻ROUT。由于PD1和PD2的高度匹配，PD2的电流与PD1的电流成比例，因此输出电压$V_{OUT}与输入电压V_{IN}成精确的比例关系。通过调整R_{OUT}$可以实现增益的设置。

优点： 线性度极高，温度稳定性好，适用于高精度模拟信号的隔离传输。这种配置能够有效抑制共模噪声，并提供高输入阻抗。

4.2 设计考量

在设计基于HCNR200的电路时，需要综合考虑多个因素以确保最佳性能：

4.2.1 运算放大器的选择

• 输入偏置电流： 选择低输入偏置电流的Op-Amp，以减小对光电二极管小电流信号的影响，尤其是在低输入信号或大反馈电阻的情况下。

• 带宽： Op-Amp的带宽应足够高，以满足系统所需的信号频率范围。

• 噪声： 低噪声Op-Amp有助于提高信号的信噪比，尤其是在处理小信号时。

• 电源电压： Op-Amp的电源电压应与HCNR200的工作电压兼容，并提供足够的裕量。

4.2.2 电阻的精度与稳定性

• 反馈电阻和输出电阻： 这些电阻的精度和温度系数直接影响HCNR200电路的整体线性度和温度稳定性。建议使用精密电阻，如薄膜电阻，以获得更好的性能。

• 匹配电阻： 在某些需要精确增益或比例的应用中，电阻的匹配性也非常重要。

4.2.3 滤波与去耦

• 电源去耦： 在HCNR200的电源引脚以及Op-Amp的电源引脚附近放置高频去耦电容（例如0.1μF）和低频旁路电容（例如10μF或更大），以滤除电源噪声并提供稳定的电源。

• 输入/输出滤波： 根据应用需求，可能需要在输入和输出端添加低通或高通滤波器，以抑制高频噪声或限制带宽。

4.2.4 布局与布线

• 模拟地与数字地分离： 在混合信号电路中，应严格分离模拟地和数字地，并通过单点接地或磁珠连接，以避免数字噪声耦合到模拟电路中。

• 信号路径短而直： 尽量缩短敏感信号线（如光电二极管输出线）的长度，并避免与高频或大电流线并行走线，以减少电磁干扰。

• 隔离间距： 确保输入侧和输出侧的走线之间有足够的安全隔离距离，以满足隔离电压要求。

4.2.5 功耗与散热

• LED电流： LED的功耗主要取决于其正向电流和正向电压。在保证性能的前提下，尽量选择合适的LED电流，避免过大的电流导致LED过热或寿命缩短。

• 器件散热： 如果LED电流较大或环境温度较高，可能需要考虑HCNR200的散热问题，例如在PCB上增加散热铜箔。

4.2.6 隔离与安全规范

• 爬电距离与电气间隙： 设计PCB时，务必根据HCNR200的隔离电压和相关安全标准（如UL、VDE）的要求，留出足够的爬电距离和电气间隙，以确保电气安全。

• 绝缘材料： 确保所使用的绝缘材料和封装能够满足所需的隔离等级。

4.2.7 校准与精度

• 初始校准： 即使HCNR200具有出色的线性度，在对精度要求极高的应用中，可能仍需要进行初始校准，以补偿电路中其他元器件（如电阻、Op-Amp）带来的误差。

• 温度漂移补偿： 对于工作温度范围宽的应用，可以考虑使用具有低温度系数的元器件，或者通过软件算法进行温度补偿。

第五章 HCNR200在不同领域的应用实例

HCNR200凭借其卓越的性能，在众多领域都发挥着不可替代的作用。

5.1 工业自动化

• PLC模拟量输入/输出模块： 在可编程逻辑控制器（PLC）中，HCNR200用于隔离模拟传感器信号（如温度、压力、流量）输入到控制器，以及隔离模拟控制信号（如阀门开度、电机速度）从控制器输出到执行器。这有效地保护了PLC的敏感数字电路免受工业现场的噪声和高压干扰。

• 变频器与电机驱动： 在变频器和交流电机驱动器中，HCNR200用于隔离PWM（脉冲宽度调制）控制信号和电流/电压反馈信号。高压母线与低压控制电路之间需要强隔离，HCNR200能够提供可靠的隔离，同时保证控制信号的精确传输，从而实现对电机的高精度控制。

• 伺服系统： 在伺服驱动器中，HCNR200用于隔离位置、速度和电流反馈信号，确保控制环路的稳定性与精度，同时保护控制核心。

5.2 医疗设备

• 病人监护设备： 在心电图机（ECG）、脑电图机（EEG）等病人监护设备中，HCNR200用于隔离病人体征信号与设备电源和控制电路。这对于病人的安全至关重要，防止漏电流对病人造成伤害，同时保证微弱生物电信号的无失真传输。

• 高压医疗电源： 在X光机、CT扫描仪等需要高压电源的医疗设备中，HCNR200用于隔离控制和反馈电路，确保高压安全与控制精度。

• 除颤器： 在除颤器中，HCNR200用于隔离高压放电回路与控制回路，保障操作人员的安全。

5.3 电力电子与新能源

• 逆变器与充电桩： 在太阳能逆变器、风力发电变流器以及电动汽车充电桩中，HCNR200用于隔离直流母线电压、电流检测信号以及控制信号。这有助于提高系统效率，保护控制电路，并确保电网安全。

• BMS（电池管理系统）： 在大型电池组的BMS中，HCNR200可以用于隔离单体电池电压、电流以及温度检测信号，确保电池组的均衡充电和安全放电。

• 开关电源： 在高功率开关电源中，HCNR200用于隔离输出电压和电流反馈回路，实现精确的电压/电流调节和高压保护。

5.4 仪器仪表与测试设备

• 数据采集系统： 在高精度数据采集卡或模块中，HCNR200用于隔离模拟输入信号，避免共模噪声对测量精度的影响，同时保护后端处理电路。

• 精密测量设备： 在电压表、电流表、功率计等精密测量仪器中，HCNR200用于隔离被测信号与测量电路，确保测量的准确性和安全性。

• ATE（自动测试设备）： 在ATE中，HCNR200用于隔离测试信号和控制信号，以应对各种复杂的测试环境和电压等级。

第六章 HCNR200的性能优化与未来发展

6.1 性能优化策略

尽管HCNR200本身已具备优异的性能，但在实际应用中，通过合理的电路设计和优化，可以进一步提升其整体性能：

6.1.1 优化Op-Amp选择与反馈回路

• 选择更低失调电压和漂移的Op-Amp： 这有助于降低整体电路的直流误差和温度漂移。

• 优化反馈电阻： 选择合适阻值的反馈电阻，既能满足增益要求，又能避免过大阻值带来的噪声和偏置电流影响。

• 增加积分器或低通滤波器： 在反馈回路中加入积分器或低通滤波器，可以改善系统的稳定性，抑制高频噪声，并提高直流精度。

6.1.2 外部校准与温度补偿

• 两点或多点校准： 对于极高精度要求的应用，可以在生产测试阶段进行两点或多点校准，以消除器件间的个体差异和系统误差。

• 温度传感器与软件补偿： 在工作温度范围宽的应用中，可以集成温度传感器，并利用微控制器进行软件算法补偿，以抵消温度变化对整体精度的影响。

6.1.3 PCB设计优化

• 地平面设计： 采用完整的地平面或星形接地，以减小地回路阻抗，降低噪声耦合。

• 差分信号传输： 对于噪声敏感的模拟信号，可以考虑采用差分信号传输，并结合HCNR200的隔离特性，进一步提高抗噪声能力。

• 屏蔽： 在极端噪声环境下，可能需要对HCNR200及其周边敏感电路进行额外的电磁屏蔽。

6.1.4 瞬态响应优化

• 选择合适的LED驱动方式： 对于快速变化的信号，需要确保LED驱动电路具有足够的带宽和响应速度。

• 光电二极管负载电阻优化： 适当降低光电二极管的负载电阻可以提高其响应速度，但可能会影响输出电压范围。

6.2 HCNR200面临的挑战

尽管HCNR200性能优异，但也面临一些挑战：

• 成本： 相较于一些简单的数字光耦或磁隔离器，HCNR200的成本相对较高，这在一些对成本敏感的应用中可能是一个考虑因素。

• 功耗： LED的功耗相对较高，对于低功耗应用可能需要优化LED驱动电流。

• 尺寸： 虽然集成度较高，但与一些新型的CMOS隔离器相比，其封装尺寸可能较大。

6.3 线性光耦技术的未来发展趋势

线性光耦技术将继续朝着更高性能、更小尺寸、更低功耗的方向发展：

• 集成度更高： 未来可能会出现更多高度集成的线性光耦，将光耦、运算放大器、甚至ADC（模数转换器）或DAC（数模转换器）集成在单一芯片上，从而简化设计，减小体积。

• 更宽的带宽与更低的非线性度： 随着对高速、高精度模拟信号隔离传输需求的增长，线性光耦的带宽和线性度将继续提升。

• 更低功耗： 新型材料和设计技术有望降低LED的功耗，使其更适用于电池供电或低功耗应用。

• 更高隔离电压与更长寿命： 随着电力电子和新能源领域对更高电压和更高可靠性隔离的需求，线性光耦的隔离电压和寿命将进一步提高。

• 与数字隔离器的融合： 未来可能会出现结合线性模拟隔离和高速数字隔离功能的混合型器件，以满足更复杂的系统需求。

• MEMS技术融合： 可能会探索将MEMS（微机电系统）技术应用于光学耦合，以实现更小、更高效、更具鲁棒性的线性光耦。

结论

HCNR200线性光耦以其卓越的线性度、高隔离电压和出色的温度稳定性，在隔离模拟信号传输领域树立了标杆。其独特的双光电二极管反馈机制是其实现高精度性能的关键。通过深入理解其工作原理、关键特性以及设计考量，工程师可以充分发挥HCNR200的潜力，在工业自动化、医疗设备、电力电子等广泛应用中构建出稳定、可靠且高性能的系统。尽管面临一些挑战，但随着技术的不断进步，线性光耦，尤其是HCNR200系列，将继续在电气隔离和信号传输领域扮演核心角色，并朝着更高集成度、更优性能、更低功耗的方向不断演进。
