74HC595N移位寄存器芯片：引脚图与功能深度解析

74HC595N是一款广泛应用于各种数字电路中的串行输入、并行输出的8位移位寄存器，常用于扩展微控制器（MCU）的GPIO端口，实现对多个LED、数码管、继电器或其他并行设备的控制。其高效的串行通信方式极大地节省了微控制器的宝贵端口资源。本节将对74HC595N芯片的引脚图及其各项功能进行深入探讨，帮助您全面理解其工作原理与应用。

一、 74HC595N芯片概述

74HC595N属于高速CMOS逻辑系列，具有低功耗、高噪声容限以及宽电压工作范围（通常为2V至6V）等特点，使其在各种嵌入式系统中备受青睐。它内部集成了一个8位串行输入、并行输出的移位寄存器和一个8位存储寄存器，二者相互独立，通过不同的时钟信号进行操作。这种两级寄存器的设计，使得数据的输入和输出可以在不同的时间进行，从而提高了系统的灵活性和效率。

移位寄存器是实现串行数据传输的核心，它将串行输入的数据一位一位地移入内部，并在每个时钟脉冲的作用下，将当前位的数据推送到下一位。当所有8位数据都移入移位寄存器后，通过一个锁存脉冲，这些数据可以并行地转移到存储寄存器中，并最终在并行输出引脚上呈现出来。这种“先移位后锁存”的工作模式，是74HC595N能够高效控制多路输出的关键。

二、 74HC595N引脚图详解

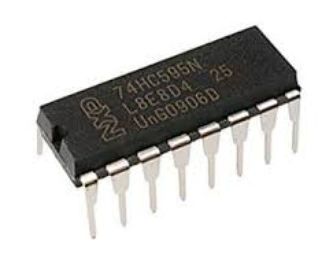

74HC595N通常采用16引脚的SOIC（小外形集成电路）或DIP（双列直插封装）封装形式。理解每个引脚的功能是正确使用芯片的基础。下面将逐一介绍其所有引脚：

引脚列表

• Q0 - Q7 (并行数据输出引脚)

• SER (串行数据输入引脚)

• SRCLK (移位寄存器时钟输入引脚)

• RCLK (存储寄存器时钟输入/锁存时钟引脚)

• SRCLR (移位寄存器清零引脚)

• OE (输出使能引脚)

• Q7' (串行数据输出引脚)

• VCC (电源正极)

• GND (电源地)

1. Q0 - Q7：并行数据输出引脚

这八个引脚是74HC595N最主要的输出端，它们以并行的方式输出存储寄存器中的8位数据。每个引脚对应存储寄存器中的一位数据，Q0对应最低位（LSB），Q7对应最高位（MSB）。当存储寄存器中的数据被锁存后，这些引脚的状态（高电平或低电平）会立即反映出相应的数据位。

这些引脚通常用于直接驱动各种负载，例如：

• LEDs： 每个Qn引脚可以连接一个LED（通过限流电阻），实现对LED的独立控制，非常适合制作LED点阵屏或多路指示灯。

• 数码管： 可以通过连接数码管的段选线来控制数码管的显示，通常需要配合一个限流电阻阵列。

• 继电器或晶体管： 用于驱动需要高电流或高电压的设备，例如控制电机、风扇或其他功率器件。在这种应用中，Qn引脚通常连接到一个驱动电路（如ULN2003达林顿管阵列或单个晶体管），而不是直接驱动高功率负载。

• 其他数字逻辑电路： 作为输入信号源，为其他逻辑芯片提供并行数据。

需要注意的是，这些引脚的输出电流能力是有限的。在驱动LED或其他负载时，必须确保总电流不超过芯片的最大额定电流，否则可能会损坏芯片。通常情况下，单个引脚的驱动电流在TTL兼容电平下约为+/-4mA，在CMOS电平下更高一些，具体数值应查阅芯片数据手册。

2. SER：串行数据输入引脚 (Serial Data Input)

SER引脚是74HC595N的串行数据输入端。外部微控制器或其他串行数据源通过该引脚将数据位一位一位地输入到芯片内部的移位寄存器中。数据的输入是同步的，即在SRCLK引脚的上升沿或下降沿（具体取决于芯片型号和内部设计，但对于74HC595N通常是上升沿）到来时，SER引脚上的数据状态会被移位寄存器捕获。

数据的输入顺序通常是从最高位（MSB）或最低位（LSB）开始。对于74HC595N，一般建议从MSB开始输入数据，即先发送最高位，然后依次发送低位。这样，当所有8位数据发送完毕时，最高位的数据将位于移位寄存器的Q7位置，最低位的数据位于Q0位置。

在实际应用中，微控制器通常会通过其GPIO口来控制SER引脚的电平，从而发送串行数据。例如，当要发送一个高电平（逻辑1）时，微控制器会将SER引脚拉高；当要发送一个低电平（逻辑0）时，微控制器会将SER引脚拉低。

3. SRCLK：移位寄存器时钟输入引脚 (Shift Register Clock)

SRCLK引脚是移位寄存器的工作时钟。每当SRCLK引脚上发生一个特定的边沿（通常是上升沿），移位寄存器中的数据就会向下一个位移动一位，同时，SER引脚上的当前数据位被移入移位寄存器的第一位（通常是Q0或Q7端，取决于移位方向）。

举例来说，如果移位寄存器当前的状态是00000000，并且SER引脚输入了高电平，当SRCLK产生一个上升沿时，移位寄存器将变为10000000。如果再来一个上升沿，而SER引脚输入了低电平，移位寄存器将变为01000000。这个过程重复8次，直到所有8位数据都被移入移位寄存器。

SRCLK的时钟频率决定了数据移位的速度。在设计电路时，需要确保微控制器输出的SRCLK信号的频率和占空比符合74HC595N数据手册中的要求。过高或过低的时钟频率都可能导致数据传输错误。同时，为了避免竞争冒险和数据不稳定，SRCLK信号应保持干净，无毛刺。

4. RCLK：存储寄存器时钟输入/锁存时钟引脚 (Register Clock/Latch Clock)

RCLK引脚是存储寄存器（也称为锁存器）的工作时钟。当RCLK引脚上发生一个特定的边沿（通常是上升沿）时，移位寄存器中当前的数据（8位）会被并行地传输并锁存到存储寄存器中。一旦数据被锁存，Q0-Q7引脚的输出状态就会立即更新，反映出锁存器中的新数据。

RCLK和SRCLK是独立工作的，这意味着您可以在不影响Q0-Q7输出的情况下，预先将下一组数据通过SER和SRCLK移入移位寄存器。只有当所有数据都准备好并且您希望更新并行输出时，才需要给RCLK一个锁存脉冲。这种分离的设计允许在数据更新时避免闪烁或不必要的中间状态，从而提供更平滑的输出。

在典型的应用中，当8位数据通过SER和SRCLK全部移入移位寄存器后，微控制器会发送一个短暂的RCLK上升沿脉冲，将数据从移位寄存器传输到存储寄存器，从而更新Q0-Q7的输出。

5. SRCLR：移位寄存器清零引脚 (Shift Register Clear)

SRCLR引脚是移位寄存器的异步复位输入。这是一个低电平有效（Low-active）的引脚，也就是说，当SRCLR引脚被拉低时，移位寄存器中的所有数据位（Q0-Q7）都会被立即清零（设置为逻辑0），无论SRCLK的状态如何。

通常情况下，SRCLR引脚应连接到高电平（VCC）或通过一个上拉电阻连接到VCC，以防止移位寄存器被误操作清零。只有在需要对移位寄存器进行初始化或强制清零时，才应将其拉低。例如，在上电复位时，可以短暂地将SRCLR拉低以确保移位寄存器处于已知状态。

需要强调的是，SRCLR只清零移位寄存器，不影响存储寄存器中的数据。这意味着即使移位寄存器被清零，只要RCLK没有被触发，Q0-Q7的并行输出仍然会保持之前的状态。

6. OE：输出使能引脚 (Output Enable)

OE引脚是74HC595N的输出使能控制引脚，它是一个低电平有效（Low-active）的输入。这个引脚控制着Q0-Q7并行输出引脚的输出状态。

• 当OE引脚为低电平时，Q0-Q7引脚处于正常输出状态，即它们会根据存储寄存器中的数据输出高电平或低电平。

• 当OE引脚为高电平时，Q0-Q7引脚会进入高阻态（High-impedance state）。在高阻态下，这些引脚既不是高电平也不是低电平，它们表现出非常高的阻抗，类似于断开连接的状态。

OE引脚的这个特性在某些应用中非常有用，例如：

• 多芯片复用总线： 在多个74HC595N芯片共享同一组输出线（例如在矩阵键盘或LED点阵屏中）时，可以使用OE引脚来控制哪个芯片的输出是活动的，从而避免数据冲突。

• 低功耗模式： 在某些电池供电的应用中，可以通过将OE拉高来禁用输出，从而降低芯片的整体功耗。

• 防止电源上电时的瞬态输出： 在系统上电初期，数据可能不稳定。可以通过在系统稳定后再将OE拉低来避免输出引脚产生瞬态的错误信号。

通常情况下，如果不需要控制输出的使能状态，OE引脚可以直接连接到GND，以确保Q0-Q7引脚始终处于正常输出状态。

7. Q7'：串行数据输出引脚 (Serial Data Output)

Q7'引脚是一个级联输出引脚。它输出移位寄存器中Q7位（最高位）的数据。这个引脚的主要作用是允许将多个74HC595N芯片串联（级联）起来，以扩展并行输出的总位数。

当一个74HC595N的Q7'引脚连接到下一个74HC595N的SER引脚时，第一个芯片的移位寄存器中溢出的数据（即从Q7移出的数据）会作为输入进入第二个芯片的移位寄存器。通过这种方式，您可以使用一个微控制器的3个GPIO引脚（SER, SRCLK, RCLK）来控制任意数量的74HC595N芯片，从而实现对几十甚至上百个输出的控制。

级联操作的原理是：首先将要发送的所有数据（例如24位数据需要3个595芯片）从高位到低位依次发送到第一个芯片的SER引脚。当第一个芯片的移位寄存器接收满8位数据后，再继续发送数据，此时数据会从第一个芯片的Q7'输出，并进入第二个芯片的SER引脚。依此类推，直到所有芯片的移位寄存器都装满了数据。最后，一个共同的RCLK脉冲会同时锁存所有芯片的移位寄存器中的数据，并更新各自的并行输出。

8. VCC：电源正极 (Positive Power Supply)

VCC是芯片的电源正极输入引脚。74HC595N的工作电压范围通常为2V到6V，这使得它与3.3V或5V的微控制器系统兼容。为确保芯片正常工作，必须提供稳定的直流电源，并且电源电压应在芯片数据手册规定的范围内。不稳定的电源或超出范围的电压可能导致芯片工作异常甚至损坏。

在实际电路设计中，通常会在VCC引脚附近放置一个小的去耦电容（例如0.1μF陶瓷电容），并尽可能靠近芯片引脚。这个电容的作用是滤波高频噪声，为芯片提供瞬时电流，从而确保芯片内部电源的稳定性，防止由于电源波动引起的数据错误或误触发。

9. GND：电源地 (Ground)

GND是芯片的电源地引脚。它必须连接到电路的公共地，以形成完整的电流回路。与VCC一样，GND引脚也需要稳定的连接，以确保芯片的正常工作。不良的接地连接可能导致噪声引入、性能下降或芯片损坏。

三、 74HC595N的工作原理

了解74HC595N的引脚功能之后，我们来深入探讨其工作原理，这有助于更好地理解其在实际应用中的数据流向和控制时序。

74HC595N的核心在于其内部的两个主要寄存器：一个8位串行输入、并行输出的移位寄存器（Shift Register）和一个8位存储寄存器（Storage Register 或 Latch）。这两个寄存器独立运作，但通过RCLK引脚进行数据传输。

1. 移位寄存器的数据输入

当我们需要向74HC595N发送数据时，首先通过微控制器或其他串行数据源控制SER引脚的电平，将其设置为要发送的数据位（高电平表示逻辑1，低电平表示逻辑0）。

接着，微控制器会产生一个SRCLK（移位寄存器时钟）脉冲。通常，74HC595N在SRCLK的上升沿捕获SER引脚上的数据。在捕获数据的同时，移位寄存器中的所有现有数据都会向下一个位移动一位。例如，原始数据位Qn会移动到Qn+1的位置。最左端（或最右端，取决于芯片内部设计）的数据位会被移出，而新的数据位（来自SER）会被移入最右端（或最左端）。对于74HC595N，通常是SER数据进入Q0，然后Q0移到Q1，以此类推，Q7的数据则从Q7'引脚移出。

这个过程重复8次，每发送一位数据就产生一个SRCLK脉冲。经过8个SRCLK脉冲后，所有的8位数据都已从SER引脚移入到移位寄存器中，此时移位寄存器中包含了完整的8位待输出数据。

2. 存储寄存器的数据锁存

移位寄存器中的数据并不会立即反映到Q0-Q7的并行输出端。这是74HC595N设计上的一个重要优点。只有当所有8位数据都移入移位寄存器后，并且我们希望更新并行输出时，才需要触发RCLK（存储寄存器时钟）引脚。

当RCLK引脚上发生一个上升沿时，移位寄存器中当前的所有8位数据会并行地、瞬时地传输并锁存到存储寄存器中。一旦数据被锁存，Q0-Q7并行输出引脚的状态就会根据存储寄存器中的新数据立即更新。

这种两级寄存器的设计有以下几个优点：

• 防止输出闪烁： 在数据传输过程中，Q0-Q7的输出不会发生变化。只有当所有数据都准备好并被锁存后，输出才会一次性更新，避免了在移位过程中可能出现的瞬态错误输出或闪烁现象。这在驱动LED显示屏时尤为重要，可以确保显示平稳。

• 提高数据传输效率： 微控制器可以在后台连续地将数据移入移位寄存器，而无需等待输出完全稳定。

• 总线复用： 配合OE引脚，可以更灵活地管理多个芯片的输出。

3. 输出使能与清零

• OE（输出使能）： OE引脚控制Q0-Q7输出是处于正常状态还是高阻态。当OE为低电平时，输出有效；当OE为高电平时，输出处于高阻态。这对于多路输出控制或低功耗应用非常有用。

• SRCLR（移位寄存器清零）： SRCLR引脚是移位寄存器的异步清零输入。当SRCLR被拉低时，移位寄存器立即被清零。需要注意的是，它只清零移位寄存器，不会影响存储寄存器中的数据，因此也不会立即改变Q0-Q7的并行输出状态。它主要用于初始化移位寄存器或在特定情况下强制清零。

四、 74HC595N的时序图分析

理解74HC595N的时序图对于正确驱动芯片至关重要。时序图描述了不同引脚之间信号变化的顺序和时间关系。虽然具体的时序参数（如最小脉冲宽度、建立时间、保持时间等）需要查阅芯片数据手册，但其基本逻辑顺序是固定的。

1. 串行数据输入时序

• 在SRCLK的上升沿之前，SER引脚上的数据必须保持稳定。这被称为数据的建立时间（Setup Time），表示数据必须在时钟边沿到来前保持稳定的最小时间。

• 在SRCLK的上升沿之后，SER引脚上的数据必须继续保持稳定一段时间。这被称为数据的保持时间（Hold Time），表示数据在时钟边沿之后保持稳定的最小时间。

• SRCLK本身需要一个最小的高电平脉冲宽度和低电平脉冲宽度，以确保芯片内部能够正确识别时钟信号。

• SRCLR引脚在整个数据移位过程中应保持高电平，除非需要清零移位寄存器。

时序流程示意：

1. 微控制器将SER引脚设置为第一位数据（例如MSB）。

2. 等待建立时间。

3. 微控制器产生一个SRCLK上升沿。

4. 移位寄存器捕获SER数据，并移位内部数据。

5. 等待保持时间。

6. 微控制器将SRCLK拉低。

7. 重复步骤1-6共8次，直到所有8位数据都被移入移位寄存器。

2. 锁存数据时序

• 在RCLK的上升沿之前，移位寄存器中的数据必须保持稳定。这同样涉及到建立时间。

• 在RCLK的上升沿之后，移位寄存器中的数据必须继续保持稳定一段时间，即保持时间。

• RCLK本身也需要一个最小的高电平脉冲宽度和低电平脉度。

• OE引脚在锁存数据时可以保持低电平，以确保输出在锁存后立即生效。

时序流程示意：

1. 所有8位数据已成功移入移位寄存器。

2. 微控制器产生一个RCLK上升沿。

3. 移位寄存器中的数据被并行锁存到存储寄存器。

4. Q0-Q7并行输出更新。

5. 微控制器将RCLK拉低。

在实际编程中，这些时序要求通常通过微控制器GPIO的软件延时或硬件定时器来实现。虽然对于一般应用，简单的延时可能就足够了，但在高速或对时序要求严格的应用中，精确的时序控制至关重要。

五、 74HC595N的典型应用电路

74HC595N由于其独特的串行转并行功能，被广泛应用于各种需要扩展输出端口的场景。以下是几个典型的应用示例：

1. 驱动单个7段数码管或多路LED

这是74HC595N最常见的应用之一。通过一个74HC595N芯片，我们可以用微控制器的3个GPIO口（SER、SRCLK、RCLK）来控制8个LED或一个7段数码管的8个段（7段加一个小数点）。

• 电路连接：

• VCC 接电源正极（例如5V）。

• GND 接电源地。

• SER 连接到微控制器的SDA（数据）引脚。

• SRCLK 连接到微控制器的SCK（时钟）引脚。

• RCLK 连接到微控制器的LAT（锁存）引脚。

• SRCLR 接VCC（通常保持高电平）。

• OE 接GND（通常保持低电平，使能输出）。

• Q0-Q7 通过限流电阻连接到LED的阳极（或阴极，取决于LED共阳或共阴接法）或数码管的段选线。

• 工作流程：

1. 微控制器准备好要显示的数据（例如一个数字的二进制表示）。

2. 微控制器通过SDA和SCK引脚，一位一位地将数据串行发送到74HC595N的SER引脚。

3. 发送完8位数据后，微控制器给LAT引脚一个上升沿脉冲，将数据锁存到存储寄存器。

4. LED或数码管立即更新显示。

2. 级联多个74HC595N芯片驱动LED点阵或更多输出

当需要控制超过8个输出时，可以级联多个74HC595N芯片。这种方式只增加了少量布线，而无需增加微控制器的GPIO口。

• 电路连接：

• 所有芯片的SER引脚只连接到第一个芯片的SER引脚，其余芯片的SER引脚连接到前一个芯片的Q7'引脚。

• 所有芯片的SRCLK引脚并联在一起，连接到微控制器的SCK引脚。

• 所有芯片的RCLK引脚并联在一起，连接到微控制器的LAT引脚。

• 所有芯片的SRCLR引脚并联在一起，接VCC。

• 所有芯片的OE引脚并联在一起，接GND。

• 每个芯片的Q0-Q7引脚分别连接到各自控制的LED组或其他负载。

• 工作流程：

1. 假设有3个595芯片级联，需要控制24个LED。微控制器会准备24位数据。

2. 微控制器首先将第24位数据（最末尾的数据，或者说是第三个595芯片的Q0位）通过SER发送出去。

3. 每发送一位数据，就产生一个SRCLK脉冲。

4. 数据会从第一个芯片的SER输入，然后依次通过Q7'输出到第二个芯片的SER，再从第二个芯片的Q7'输出到第三个芯片的SER。

5. 重复24次（对于24位数据）发送数据和SRCLK脉冲。

6. 当所有24位数据都进入各自芯片的移位寄存器后（第一个芯片的移位寄存器装载的是最后8位数据，第二个装载的是中间8位，第三个装载的是最初8位），微控制器给所有芯片的RCLK引脚一个上升沿脉冲。

7. 所有芯片的存储寄存器同时更新，24个LED的显示同步改变。

这种级联方式非常高效，可以用于驱动大型LED点阵屏、复杂显示器或其他需要大量并行输出的设备。

3. 作为通用GPIO扩展器

除了驱动LED和数码管，74HC595N也可以作为微控制器的通用GPIO扩展器。例如，当微控制器GPIO口不足以控制所有传感器或执行器时，可以通过74HC595N来间接控制它们。

• 应用场景：

• 控制多个继电器模块，实现多路电源通断。

• 控制各种数字开关，例如风扇档位、灯光模式等。

• 作为输入引脚的反向器或缓冲器（虽然通常有更专用的芯片）。

在这种应用中，Q0-Q7的输出可以直接连接到需要控制的数字输入端，或者通过适当的驱动电路连接到功率更大的负载。

六、 74HC595N的优点与局限性

优点：

• 节省GPIO端口： 最显著的优点。只需3个微控制器GPIO引脚即可控制8个（或更多，通过级联）输出，极大地缓解了微控制器I/O资源紧张的问题。

• 成本效益高： 74HC595N芯片价格低廉，使得在大量输出的应用中具有很高的成本效益。

• 易于使用： 其串行通信协议相对简单，易于微控制器编程实现。

• 高集成度： 在一个芯片中集成了移位寄存器和存储寄存器，简化了电路设计。

• 兼容性好： 属于CMOS逻辑系列，工作电压范围广，与各种微控制器兼容性良好。

• 输出稳定： 两级寄存器设计避免了输出闪烁，使显示效果更平滑。

局限性：

• 只提供输出： 74HC595N是单向的，只能用于扩展输出端口，不能用于扩展输入端口。如果需要扩展输入，则需要使用串行输入并行输出的芯片，如74HC165。

• 输出电流有限： 单个Qn引脚的输出电流有限，直接驱动高功率负载可能需要额外的驱动电路（如ULN2003达林顿管阵列）。

• 速度限制： 串行数据传输的速度受限于SRCLK的频率和微控制器的处理速度。对于需要极高速更新的应用，可能需要考虑其他并行接口或更快的串行通信方式。

• 非同步更新： 虽然RCLK提供了同步锁存，但如果需要多个74HC595N芯片的输出严格同步到微秒级，仍然需要精确的时序控制。

• 电源完整性： 多个输出同时切换时可能产生较大的瞬态电流，需要良好的电源去耦和接地，以防止噪声和电压跌落。

七、 74HC595N的编程注意事项

在使用微控制器驱动74HC595N时，需要注意以下编程事项：

1. 初始化：

• 在程序开始时，确保所有与74HC595N连接的微控制器GPIO引脚都被正确地配置为输出模式。

• 可选地，在系统上电初期或复位后，可以短暂地将SRCLR引脚拉低以清零移位寄存器，确保芯片处于已知状态。

2. 数据发送函数：

• 编写一个函数，负责将一个字节（8位）的数据串行发送到74HC595N。

• 在这个函数中，循环8次，每次：

• 设置SER引脚的电平，对应当前要发送的数据位（通常是从MSB或LSB开始）。

• 将SRCLK引脚拉高。

• 短暂延时（可选，但通常推荐，以确保时序）。

• 将SRCLK引脚拉低。

• 短暂延时。

3. 锁存函数：

• 编写一个函数，负责触发RCLK引脚以锁存数据。

• 在这个函数中：

• 将RCLK引脚拉高。

• 短暂延时。

• 将RCLK引脚拉低。

• 短暂延时。

4. 级联时的处理：

• 如果级联了多个芯片，需要根据级联的芯片数量来调整数据发送的位数。例如，如果级联了3个芯片，每次发送函数需要发送24位数据（或调用3次8位发送函数）。

• 发送数据时，先发送最末端芯片的数据（即在串行数据链中最远端的那个）。

• 所有数据发送完毕后，再触发一次RCLK锁存。

5. OE和SRCLR的控制：

• 除非有特殊需求，否则通常将SRCLR连接到VCC，将OE连接到GND，以保持默认的使能和不清零状态。

• 如果需要动态控制输出使能或清零，则将对应的微控制器GPIO引脚配置为输出，并在程序中进行控制。

6. 时序优化：

• 对于对速度要求不高的应用，使用delay()函数进行简单的延时即可。

• 对于对速度要求较高的应用，可以考虑使用微控制器的硬件SPI（串行外设接口）模块来驱动74HC595N。SPI接口通常能提供更高的传输速度和更精确的时序控制，因为它是硬件实现的。在这种情况下，微控制器的MOSI引脚连接到SER，SCK引脚连接到SRCLK，而一个普通的GPIO引脚用作RCLK。

八、 总结

74HC595N作为一款经典的8位串行输入、并行输出移位寄存器，凭借其独特的功能和广泛的应用潜力，在电子设计领域占据着举足轻重的地位。它极大地简化了微控制器与外部并行设备的连接，有效解决了GPIO端口资源紧张的问题。

通过本文对74HC595N芯片引脚图、各项功能、工作原理、时序分析以及典型应用电路的深度解析，相信您已经对这款芯片有了全面而深入的理解。掌握这些知识，将有助于您在未来的电子项目设计中，更加灵活、高效地运用74HC595N，实现各种创新功能。无论是简单的LED驱动，还是复杂的显示系统，74HC595N都能提供一个可靠且经济的解决方案。在实际应用中，务必参考芯片的数据手册，以获取最精确的时序参数和电气特性，确保电路的稳定性和可靠性。
