74HC08AD 中文资料

74HC08AD是一款四路2输入与门集成电路，属于高速CMOS（High-speed Complementary Metal-Oxide-Semiconductor）逻辑器件系列。它广泛应用于数字电路设计中，用于实现逻辑“与”功能。HC系列器件以其低功耗、高速度和宽工作电压范围而闻名，使其成为TTL（Transistor-Transistor Logic）器件的理想替代品。

1. 概述与特性

74HC08AD的核心功能是实现四个独立的二输入与门。每个与门都有两个输入端和一个输出端。当且仅当两个输入端均为高电平（逻辑1）时，输出端才为高电平；否则，输出端为低电平（逻辑0）。这种“与”逻辑是数字电路中最基本的逻辑运算之一，在各种数字系统中扮演着至关重要的角色，例如数据选择、地址解码、时序控制、算术逻辑单元（ALU）等。

该器件采用CMOS技术制造，相比传统的TTL器件，它具有显著的优势。首先，CMOS器件的功耗极低，这对于电池供电或对功耗敏感的应用场景非常有利。其次，HC系列器件具有较高的抗噪声能力，在存在电磁干扰的环境下也能保持稳定的性能。此外，74HC08AD支持宽范围的电源电压（通常为2V至6V），使其能够适应不同的系统设计需求。它的输出驱动能力也足够强，可以直接驱动多个CMOS或低功耗TTL负载。

2. 引脚配置与功能

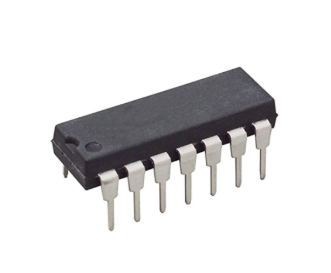

74HC08AD通常采用14引脚SOP（Small Outline Package）封装，但也有其他封装形式，例如DIP（Dual In-line Package）等。以下是其典型引脚配置及功能描述：

• 引脚1 (1A): 第1个与门的A输入端。

• 引脚2 (1B): 第1个与门的B输入端。

• 引脚3 (1Y): 第1个与门的输出端。

• 引脚4 (2A): 第2个与门的A输入端。

• 引脚5 (2B): 第2个与门的B输入端。

• 引脚6 (2Y): 第2个与门的输出端。

• 引脚7 (GND): 地（电源负极）。

• 引脚8 (3Y): 第3个与门的输出端。

• 引脚9 (3A): 第3个与门的A输入端。

• 引脚10 (3B): 第3个与门的B输入端。

• 引脚11 (4Y): 第4个与门的输出端。

• 引脚12 (4A): 第4个与门的A输入端。

• 引脚13 (4B): 第4个与门的B输入端。

• 引脚14 (VCC): 电源正极。

3. 逻辑功能与真值表

每个与门的逻辑功能可以用布尔代数表达式表示为：Y=A⋅B 或者 Y=A∧B，其中A和B是输入，Y是输出。真值表清晰地展示了输入与输出之间的关系：

从真值表可以看出，只有当A和B都为逻辑1时，输出Y才为逻辑1。

4. 电气特性

74HC08AD的电气特性包括以下几个方面：

• 电源电压 (VCC): 通常为2V至6V，允许在较宽的电压范围内工作。

• 输入高电平电压 (VIH): 保证输入为高电平的最小电压。

• 输入低电平电压 (VIL): 保证输入为低电平的最大电压。

• 输出高电平电压 (VOH): 输出为高电平时的最小电压。

• 输出低电平电压 (VOL): 输出为低电平时的最大电压。

• 传输延迟时间 (tpd): 从输入信号变化到输出信号变化所需的时间，体现了器件的速度。74HC08AD通常具有纳秒级的传输延迟。

• 静态电源电流 (ICC): 器件在静态（无切换）状态下的电流消耗，非常低，是CMOS器件的主要优势之一。

• 输入电流 (II): 输入引脚上的漏电流。

• 输出电流 (IOH/IOL): 器件作为灌电流（sink current）和拉电流（source current）时的最大输出电流，决定了其驱动能力。

这些参数的具体数值会因制造商和工作条件（如温度、电源电压）而异，查阅器件的数据手册是获取精确电气特性的最佳方式。

5. 应用电路

74HC08AD作为基本的逻辑与门，在各种数字电路中有着广泛的应用。以下是一些典型的应用场景：

• 数据使能/选通: 在数据总线应用中，可以使用与门来控制数据的使能。例如，当一个控制信号为高电平且数据有效时，与门才允许数据通过。

• 地址解码: 在微处理器系统中，与门可以用于地址解码，生成特定的芯片选择信号。例如，如果一个存储器芯片在特定的地址范围内被访问，可以通过组合地址线的与门输出一个使能信号。

• 时序控制: 在时序电路中，与门可以与其他逻辑门结合，生成复杂的时序控制信号。

• 安全联锁: 在某些安全系统中，可以使用与门来确保只有当多个条件同时满足时，某个动作才能被执行。

• 基本逻辑门组合: 与门可以与其他逻辑门（如或门、非门）组合，实现更复杂的逻辑功能，例如异或门、多路选择器等。

6. 设计注意事项

在使用74HC08AD时，需要注意以下几点以确保其正常工作和系统稳定性：

• 电源去耦: 在VCC和GND引脚之间靠近器件放置一个0.1μF的陶瓷电容，以有效滤除电源噪声，提供稳定的电源。

• 未用输入引脚处理: 任何未使用的输入引脚都必须连接到VCC或GND。浮空的CMOS输入引脚可能会导致器件内部的CMOS管处于不稳定状态，从而引起不确定的输出，增加功耗，甚至可能损坏器件。

• 输入保护: 74HC08AD的输入引脚内置了ESD（Electrostatic Discharge）保护二极管，但仍应避免在输入端施加超过最大额定值的电压或电流。

• 扇出能力: 确保每个输出引脚驱动的负载数量（扇出）不超过器件的数据手册中规定的最大值。

• 传输延迟: 在高速应用中，应考虑器件的传输延迟，这会影响信号的时序。

• 工作温度: 确保器件在规定的工作温度范围内运行，以保证性能和可靠性。

7. 封装与环境信息

74HC08AD的封装形式通常是SOP（Small Outline Package），这种表面贴装技术（SMT）封装适合于紧凑型设计。在选购和使用时，需要注意其封装尺寸、引脚间距等参数，以便进行正确的PCB布局和焊接。

此外，该器件通常符合RoHS（Restriction of Hazardous Substances）指令，表明其不含有害物质，符合环保要求。

8. 制造商信息

74HC08AD是一款非常通用的逻辑器件，许多半导体制造商都有生产，例如NXP（恩智浦）、Texas Instruments（德州仪器）、On Semiconductor（安森美）、STMicroelectronics（意法半导体）等。不同制造商的产品可能在具体参数和封装细节上略有差异，因此在设计时应参考所选制造商的官方数据手册。

总结

74HC08AD作为一款标准的四路2输入与门，以其高性能、低功耗和广泛的应用范围，在数字电路设计中占据重要地位。理解其基本原理、电气特性和应用注意事项，对于设计稳定可靠的数字系统至关重要。通过合理的设计和使用，74HC08AD能够有效地实现各种逻辑功能，满足不同应用的需求。
