CD4051：CMOS模拟多路复用器/解复用器详细解析

CD4051是一款广泛应用于各种电子系统中的CMOS单8通道模拟多路复用器/解复用器。它属于CD4000系列逻辑IC家族，以其低功耗、高阻抗输入、以及在数字控制下选择模拟信号通道的能力而闻名。无论是数据采集、信号路由还是自动测试设备，CD4051都扮演着至关重要的角色。本篇将深入探讨CD4051的引脚配置、电气参数、工作原理、功能特性及其在实际应用中的考量。

1. CD4051引脚图及其功能描述

CD4051通常采用16引脚双列直插（DIP）封装或小外形封装（SOIC）。理解每个引脚的功能是正确使用CD4051的基础。

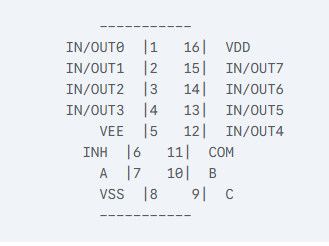

CD4051引脚排列示意图

引脚功能详细描述

• VDD (引脚 16): 正电源电压输入。对于模拟信号，VDD通常连接到系统中最高的正电源轨。CD4051的电源电压范围非常宽，一般可在3V至18V之间工作，这使其能够适应多种逻辑电平环境。在某些双电源供电的应用中，VDD提供正向工作电压。

• VSS (引脚 8): 地（GND）连接。这是数字逻辑和控制部分的参考地。所有的数字控制信号（A、B、C、INH）都以VSS为参考。

• VEE (引脚 5): 负电源电压输入。VEE对于处理双极性模拟信号至关重要。当CD4051用作双极性模拟信号开关时，VEE通常连接到负电源轨。如果仅处理单极性模拟信号（例如0V到VDD之间的信号），VEE可以连接到VSS，但为了最佳性能，即使是单极性信号，也推荐VEE连接到低于VSS的电压（例如-5V），以确保开关在关断状态下有足够的隔离度，并防止信号钳位效应。VEE通常与COM引脚的电压范围相关联，确保COM引脚上的模拟信号电压范围在VEE和VDD之间。

• A (引脚 7), B (引脚 10), C (引脚 9): 数字选择输入（地址线）。这三根引脚是3位二进制地址输入，用于选择八个通道（IN/OUT0至IN/OUT7）中的哪一个将与公共端口（COM）连接。

• A=0, B=0, C=0：选择IN/OUT0

• A=1, B=0, C=0：选择IN/OUT1

• ...

• A=1, B=1, C=1：选择IN/OUT7

• A是最低有效位（LSB）。

• C是最高有效位（MSB）。

• 通过这三个引脚的不同二进制组合（000到111），可以选中8个通道中的任意一个。 例如：

• INH (引脚 6): 禁用（Inhibit）输入。这是一个数字控制引脚，用于完全禁用所有通道。

• 当INH为逻辑高电平（VDD）时，所有八个通道都将处于高阻态，与COM端口断开。这意味着芯片处于非选通状态，可以有效阻断所有信号通路。

• 当INH为逻辑低电平（VSS）时，芯片正常工作，根据A、B、C的输入选择相应的通道。这个功能在需要关闭所有信号通路或在系统启动/复位时非常有用。

• COM (引脚 11): 公共输入/输出端。这是多路复用器/解复用器的公共端口。当CD4051作为多路复用器使用时，8个输入通道（IN/OUT0-7）中的一个被选通到COM端口。当CD4051作为解复用器使用时，来自COM端口的信号被路由到8个输出通道（IN/OUT0-7）中的一个。COM端口可以处理双向模拟或数字信号。其电压范围必须在VEE和VDD之间。

• IN/OUT0 - IN/OUT7 (引脚 1, 2, 3, 4, 12, 13, 14, 15): 独立通道输入/输出。这八个引脚是独立的模拟（或数字）信号通道。根据A、B、C的选择，其中一个通道会内部连接到COM引脚。这些引脚同样可以处理双向信号，其电压范围也必须在VEE和VDD之间。

2. CD4051主要电气参数

了解CD4051的电气参数对于其正确选型和设计至关重要。这些参数通常在数据手册中以最大、最小和典型值给出，并受电源电压和工作温度的影响。

2.1 供电电压和电流参数

• 工作电源电压 (VDD - VSS): CD4051系列芯片通常具有宽泛的电源电压范围，例如3V到18V。这是数字逻辑部分的工作电压。

• 推荐工作电压: 5V, 10V, 15V。在这些电压下，芯片性能参数通常有详细的规格说明。

• 负电源电压 (VSS - VEE): 这表示负电源与地之间的电压差，通常与模拟信号的负摆幅相关。对于双极性信号，VEE可以低至-15V（当VSS为0V时）。

• 静态功耗 (IDD): 在未进行开关操作时，芯片消耗的电流。CMOS器件的静态功耗非常低，通常在纳安（nA）级别，这使得CD4051非常适合电池供电的应用。

• 例如，在VDD=15V时，IDD可能小于100nA。

• 动态功耗: 芯片在进行开关操作或传输信号时消耗的电流。动态功耗与工作频率和负载电容有关，频率越高，功耗越大。

2.2 模拟开关特性参数

• 导通电阻 (Ron): 当通道被选通时，模拟开关的等效串联电阻。这是CD4051最重要的模拟特性之一。Ron的典型值会随着电源电压的增加而降低，并受模拟信号电压的影响。

• 例如，在VDD=10V时，Ron可能在100Ω到200Ω之间。在VDD=15V时，Ron可能降至80Ω到150Ω。

• Ron的低值对于保持信号完整性、减少信号衰减和失真至关重要。Ron的变动（RonFlatness）也会影响信号的线性度。

• 关断电阻 (Roff): 当通道被禁用或未选通时，开关的等效电阻。Roff值非常大，通常在兆欧（MΩ）甚至吉欧（GΩ）级别，这确保了未选通通道对公共端口的隔离度极高，有效防止信号泄露。

• 泄漏电流 (Ileak): 当通道处于关断状态时，流过开关或来自VDD/VSS/VEE引脚的微小电流。泄漏电流通常非常小，在皮安（pA）或纳安（nA）级别，反映了开关的隔离性能。过大的泄漏电流会导致信号误差。

• 导通时间 (Ton): 从数字选择输入（A, B, C）或禁用输入（INH）改变状态到模拟开关完全导通所需的时间。

• 关断时间 (Toff): 从数字选择输入（A, B, C）或禁用输入（INH）改变状态到模拟开关完全关断所需的时间。

• Ton和Toff通常在几十纳秒到几百纳秒的范围内，具体取决于电源电压和负载。

• 带宽: CD4051能够有效传输的模拟信号频率范围。这取决于Ron和负载电容。对于音频和低频视频信号，CD4051通常能提供足够的带宽。

• 串扰 (Crosstalk): 相邻通道之间或通道与控制信号之间的信号耦合程度。CD4051具有良好的串扰抑制能力，确保不同通道间的信号独立性。

• 电荷注入 (Charge Injection): 当开关打开或关闭时，控制信号通过寄生电容耦合到模拟信号路径上的电荷。电荷注入会导致模拟信号产生瞬时误差或电压尖峰，对于高精度应用需要考虑。

• 模拟信号电压范围: 被切换的模拟信号的电压范围必须在VEE和VDD之间。例如，如果VDD=5V，VSS=0V，VEE=-5V，则模拟信号范围可在-5V到+5V之间。如果VEE连接到VSS，则模拟信号范围为0V到VDD。

2.3 数字输入/输出特性参数

• 输入高电平电压 (VIH): 确保数字输入（A, B, C, INH）被识别为逻辑高电平的最小电压。

• 输入低电平电压 (VIL): 确保数字输入（A, B, C, INH）被识别为逻辑低电平的最大电压。

• 这些值通常与电源电压（VDD）相关。例如，对于VDD=5V，VIH可能为3.5V，VIL可能为1.5V。

• 输出高电平电压 (VOH): 当COM引脚作为数字输出且处于高电平时的最小电压（如果驱动数字负载）。

• 输出低电平电压 (VOL): 当COM引脚作为数字输出且处于低电平时的最大电压（如果驱动数字负载）。

• 输入电容 (Cin): 数字输入引脚的寄生电容。

2.4 环境和封装参数

• 工作温度范围: 芯片可以正常工作的环境温度范围。通常为-40°C至+85°C或更高（工业级），或0°C至+70°C（商业级）。

• 存储温度范围: 芯片在不工作时可以安全存储的温度范围。

• 封装类型: 如DIP-16, SOIC-16, TSSOP-16等。

3. CD4051工作原理与功能特性

CD4051的核心是一个由CMOS传输门（Transmission Gate）组成的8通道多路复用/解复用开关网络。

3.1 工作原理

• 传输门结构: CD4051中的每个模拟开关都由一个N沟道MOSFET和一个P沟道MOSFET并联构成，形成一个传输门。这种结构能够有效地传输双向模拟信号，并在导通状态下提供较低的导通电阻。

• 数字控制逻辑: 芯片内部包含一个3位到8线的译码器。这个译码器根据A、B、C三个数字选择输入的二进制值，生成8个内部控制信号，这些信号用于驱动相应的传输门。

• 使能/禁用功能: INH引脚控制着译码器的输出。当INH为高电平时，译码器被禁用，所有传输门都被强制关闭，使所有通道处于高阻态，从而实现完全的信号断开。当INH为低电平时，译码器正常工作，根据A、B、C的选择导通对应的通道。

• 双向传输: CD4051的每个通道都是双向的。这意味着模拟信号可以从IN/OUT端口流向COM端口（多路复用），也可以从COM端口流向IN/OUT端口（解复用）。这种双向性极大地增加了其应用的灵活性。

3.2 主要功能特性

• 单8通道选择: 能够从8个输入中选择1个输出，或将1个输入路由到8个输出中的1个。

• 宽电源电压范围: 3V至18V的电源电压使其能够兼容TTL、CMOS以及其他多种逻辑电平系统。

• 低导通电阻: 尤其是在较高电源电压下，导通电阻较低，有助于保持信号完整性。

• 极低静态功耗: CMOS技术使得芯片在不工作时几乎不消耗电流，非常适合电池供电和低功耗系统。

• 高关断隔离度: 当通道关闭时，其与COM端口之间的电阻非常高，有效防止信号泄露和串扰。

• 双向开关能力: 信号可以在任一方向上通过开关，提供设计灵活性。

• 宽模拟信号输入范围: 模拟信号电压可在VEE和VDD之间摆动，能够处理单极性或双极性信号。

• 禁用（Inhibit）功能: 允许所有通道同时被禁用，方便系统控制和复位。

• TTL/CMOS兼容输入: 数字控制引脚的输入电平通常与TTL和CMOS逻辑兼容，方便与微控制器或其他数字IC接口。

4. CD4051典型应用场景

CD4051的多功能性使其在电子工程的许多领域都有广泛应用。

4.1 数据采集系统

• 多传感器数据采集: 在工业控制、环境监测或医疗设备中，通常需要从多个传感器（如温度、压力、光线传感器）采集模拟数据。CD4051可以将多个传感器的模拟输出分时复用到一个模数转换器（ADC）的输入端，从而节省ADC资源和系统成本。微控制器通过控制A、B、C引脚轮流选择不同的传感器信号进行采样。

• 多通道示波器输入扩展: 通过CD4051，可以将示波器的一个输入通道扩展为多个输入通道，实现对多个点的波形监测。

4.2 信号路由与选择

• 音频/视频信号切换: 在家庭影院系统、音频混音台或视频监控系统中，CD4051可以用于在多个音频或视频源之间进行选择。例如，将电视、DVD播放器、游戏机等不同设备的音频输出通过CD4051路由到功放的输入端。

• 通信系统中的信道选择: 在多路通信系统中，用于选择不同的信号路径或天线。

• 测试与测量设备: 自动测试设备（ATE）中，用于将测试信号路由到不同的测试点，或将不同测试点的响应信号路由到测量仪表。

4.3 波形生成与分配

• 函数发生器输出: 如果函数发生器只有一个输出，但需要将生成的波形送到多个测试点，CD4051可以作为解复用器将一个输入信号分配到八个不同的输出。

• 分时驱动LED/LCD显示: 在一些简单的显示应用中，CD4051可以用于分时驱动多个LED或LCD段，减少所需驱动引脚的数量。

4.4 可编程增益放大器 (PGA)

• 结合电阻网络和运算放大器，CD4051可以用于选择不同的反馈电阻，从而实现一个可编程增益放大器。微控制器通过CD4051选择不同的电阻组合，动态调整放大器的增益。

4.5 各种开关应用

• 电池供电设备中的电源管理: 用于分时连接不同的电池组或电源轨，或切换到备用电源。

• 数字信号开关: 尽管主要设计用于模拟信号，但CD4051也可以可靠地切换低速数字信号，只要数字信号电压在VEE和VDD之间。

• 逻辑电平转换 (在特定条件下): 如果VEE、VSS和VDD选择得当，CD4051也可以作为一种简单的电平转换器，尽管这不是其主要功能。

5. CD4051使用注意事项与设计考量

为了确保CD4051在实际应用中稳定可靠地工作，需要注意以下几点：

• 电源电压范围: 严格遵守数据手册中规定的VDD、VSS和VEE电压范围。超出这些范围可能导致芯片损坏或性能下降。

• 模拟信号电压范围: 确保所有输入/输出模拟信号的电压始终保持在VEE和VDD之间。如果模拟信号超过此范围，内部的ESD保护二极管可能会导通，导致信号钳位、失真，甚至损坏芯片。

• 未使用的引脚处理: 未使用的数字输入引脚（A、B、C、INH）应连接到VSS或VDD，而不是悬空，以防止噪声干扰和不确定状态。未使用的模拟输入/输出引脚（IN/OUTx）可以悬空，但在高精度应用中，为减少串扰和噪声，建议将其连接到VSS或VEE。

• 电源去耦: 在VDD和VSS之间（靠近芯片引脚）放置一个0.1μF的陶瓷去耦电容，以滤除电源噪声并提供稳定的电源。对于VEE，如果使用负电源，也应放置相应的去耦电容。

• 接地和布线: 良好的接地布局对于模拟电路至关重要。尽量使数字地和模拟地分开或采用单点接地，以避免数字噪声耦合到模拟信号。模拟信号线应尽量短且远离数字信号线。

• 负载效应: 考虑驱动CD4051的源阻抗和CD4051所驱动的负载阻抗。较大的负载电容和较低的负载电阻会增加开关的动态功耗和开关时间。导通电阻Ron与负载会形成分压器，影响信号的衰减。

• 开关速度与频率: 虽然CD4051是CMOS器件，其开关速度相对较快，但在高频应用中仍需注意其带宽限制和开关时间。对于视频等高频信号，可能需要选择专门针对高频设计的模拟开关。

• ESD保护: CD4051通常内置ESD（静电放电）保护电路，但在处理时仍需采取防静电措施，如佩戴防静电腕带。

• 温度影响: 导通电阻Ron、泄漏电流Ileak和开关时间等参数都会随温度变化。在宽温度范围应用中，需要查阅数据手册中关于温度特性的曲线。

• 多路复用与解复用模式: CD4051既可以作为多路复用器（8选1），也可以作为解复用器（1选8）。这两种模式的区别在于信号流向。在使用时，应明确其在电路中的具体角色。

• “通断”信号的意义: INH引脚是一个非常重要的控制引脚。当INH为高电平，所有通道都断开，这在系统复位、休眠模式或需要临时隔离所有模拟信号时非常有用。

6. CD4051与其他模拟开关/多路复用器的比较

在选择模拟开关时，通常会遇到CD4051、CD4052（双4通道）、CD4053（三2通道）以及更现代的模拟开关IC（如ADG系列、MAX系列等）。

• 与CD4052/CD4053的区别: 这些都是CD4000系列的多路复用器，它们的主要区别在于通道数量和排列方式。CD4052是双通道4选1，CD4053是三通道2选1。选择哪种取决于所需的通道数量和并行操作的需求。

• 与现代模拟开关的区别: 现代模拟开关IC通常采用更先进的工艺，具有更低的导通电阻（低至几欧姆）、更低的泄漏电流、更高的带宽、更低的电荷注入和更快的开关速度。它们也可能集成更多的功能，如欠压锁定、过压保护等。然而，CD4051系列仍然因其成本效益、宽电源电压范围和广泛的可用性而受到青睐，特别适用于对性能要求不是极致，但对成本和宽电压兼容性有较高要求的场合。

• 选择依据: 在选择模拟开关时，主要考虑以下因素：

• 通道数量: 需要多少个输入/输出通道？

• 模拟信号范围: 信号是单极性还是双极性？电压摆幅是多少？

• 导通电阻要求: 对信号衰减和失真的容忍度是多少？

• 开关速度/带宽: 信号的频率范围是多少？

• 功耗: 静态和动态功耗要求。

• 成本: 预算限制。

• 数字接口: 与微控制器或其他数字IC的兼容性。

7. 结论

CD4051是一款经典的CMOS模拟多路复用器/解复用器，以其简单易用、宽电源电压范围和低功耗的特点，在电子设计中占据着重要地位。通过深入理解其引脚功能、电气参数、工作原理和应用场景，工程师可以有效地将其集成到各种模拟和混合信号系统中。尽管更先进的模拟开关不断涌现，CD4051凭借其卓越的成本效益和可靠性，在许多非高精度或高速要求的应用中，仍然是一个极其实用和有价值的选择。掌握CD4051的使用技巧，是每个硬件工程师和爱好者的基本功之一。
