74HC151：8选1数据选择器/多路复用器详解

74HC151是一款高性能CMOS 8选1数据选择器/多路复用器，属于74HC系列（高速CMOS）逻辑器件。它广泛应用于各种数字系统中，用于选择并传输来自八个独立输入中的一个数据信号到单个输出端。其核心功能在于实现数据路由和信号选择，是数字通信、数据处理和控制系统中不可或缺的组成部分。本节将深入探讨74HC151的功能特性、工作原理、引脚配置、电气参数以及典型应用。

一、74HC151概述与基本功能

74HC151是一款多功能集成电路，其主要任务是从8个独立的并行输入数据（D0-D7）中，根据3位二进制选择输入（S0-S2）的状态，选择其中的一个数据信号，并将其传输到输出端（Y和$overline{Y}）。其中，Y是选定输入的非反相输出，而overline{Y}$则是选定输入的反相输出。这种双输出设计为用户提供了更大的灵活性，可以根据需要选择正逻辑或负逻辑的输出。

多路复用器（Multiplexer，简称MUX）也被形象地比喻为“数据选择开关”或“数据路由选择器”。在许多应用中，我们需要在多个数据源中选择一个进行处理或传输。例如，在一个微控制器系统中，可能有多个传感器的数据需要依次读取；在一个通信系统中，多个通道的信号需要共享一个传输链路。74HC151正是为解决这类问题而设计的，它允许系统动态地选择所需的数据通道，从而极大地简化了电路设计并提高了系统的灵活性。

作为高速CMOS器件，74HC151继承了CMOS技术的诸多优点，包括低功耗、高抗噪声能力以及宽电源电压范围（通常为2V至6V）。这些特性使其在电池供电系统和噪声敏感环境中表现出色。同时，其高速特性确保了信号传输的低延迟，满足了现代数字系统对速度的要求。

二、74HC151功能表详解

功能表是理解74HC151工作方式的核心。它详细列出了在不同控制输入（选择输入和使能输入）组合下，输出端的状态。74HC151具有八个数据输入（D0-D7）、三个选择输入（S0、S1、S2）、一个使能输入（overlineE）以及两个输出（Y和$overline{Y}$）。

以下是74HC151的功能表：

导出到 Google 表格

功能表解读：

1. 使能输入 (overlineE): 这是74HC151的一个关键控制引脚。

• 当$overline{E}为∗∗高电平（H）时，无论选择输入（S0−S2）和数据输入（D0−D7）处于何种状态，多路复用器都会被禁用（Disabled）∗∗。此时，输出Y将强制为∗∗低电平（L）∗∗，而反相输出overline{Y}$将强制为高电平（H）。这提供了一种方便的方式来控制74HC151的整体开关状态，可以在不使用其功能时将其隔离，或在多个多路复用器之间进行选通。

• 当$overline{E}为∗∗低电平（L）时，多路复用器被使能（Enabled）∗∗，其功能正常工作。此时，输出Y和overline{Y}$的状态将完全取决于选择输入S0-S2以及被选中的数据输入。

2. 选择输入 (S0, S1, S2): 这三个引脚是二进制选择码输入，它们决定了八个数据输入中的哪一个将被路由到输出端。S0是最低有效位（LSB），S2是最高有效位（MSB）。它们形成一个3位的二进制地址，对应着0到7的十进制数。

• 例如，当S2S1S0 = LLL (000) 时，数据输入D0被选中。

• 当S2S1S0 = LHL (010) 时，数据输入D2被选中。

• 当S2S1S0 = HHH (111) 时，数据输入D7被选中。

3. 数据输入 (D0 - D7): 这是八个独立的并行数据输入端。这些输入可以是任何逻辑状态（高电平或低电平），并且它们的值将在被选择时直接传递到输出端。

4. 输出 (Y 和 overlineY):

• Y (非反相输出): 当74HC151被使能，并且某个数据输入被选中时，Y的逻辑状态将与被选中的数据输入完全相同。

• overlineY (反相输出): 当74HC151被使能，并且某个数据输入被选中时，$overline{Y}$的逻辑状态将与被选中的数据输入相反（即反相）。

通过功能表，我们可以清晰地看到74HC151的逻辑行为。例如，如果我们需要将D5的数据输出，我们只需要将使能端$overline{E}置为低电平，并将选择输入S2S1S0设置为HLH（二进制101）。此时，无论D0到D4、D6、D7的状态如何，Y都将输出D5的逻辑状态，而overline{Y}$则输出D5的反相逻辑状态。

三、74HC151引脚图与引脚功能

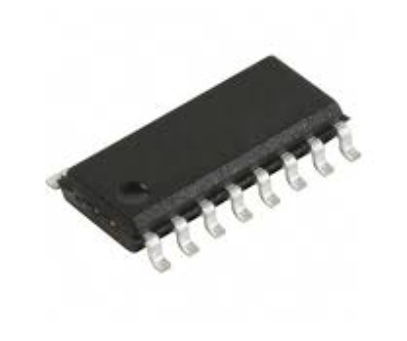

了解74HC151的引脚图对于正确连接和使用该器件至关重要。74HC151通常采用16引脚双列直插封装（DIP-16）或小型表面贴装封装（SOIC-16）。以下是其典型的引脚配置和功能描述。

典型16引脚封装的74HC151引脚图（以DIP-16为例）：

             VCC
              |
             ---
           --     --
         -| D0    Y  |-
         -| D1   D7  |-
         -| D2   D6  |-
         -| D3   D5  |-
         -| S0  S2   |-
         -| S1  E_BAR|-
         -| GND  D4  |-
           --     --
             ---
              |
             GND

(注意：这是一个简化的示意图，实际引脚号可能有所不同，请务必参考具体数据手册)

引脚功能描述：

• VCC (引脚16): 正电源电压输入。74HC151的电源电压范围通常为2V至6V。在使用时，应确保VCC电压在器件规定的工作范围内，并接入适当的去耦电容以稳定电源。

• GND (引脚8): 地。所有逻辑信号和电源的参考地。

• D0 - D7 (数据输入):

• D0 (引脚1): 数据输入0

• D1 (引脚2): 数据输入1

• D2 (引脚3): 数据输入2

• D3 (引脚4): 数据输入3

• D4 (引脚13): 数据输入4

• D5 (引脚12): 数据输入5

• D6 (引脚11): 数据输入6

• D7 (引脚10): 数据输入7 这些引脚接收待选择的八路并行数据信号。

• S0 - S2 (选择输入):

• S0 (引脚7): 选择输入0 (最低有效位 LSB)

• S1 (引脚6): 选择输入1

• S2 (引脚15): 选择输入2 (最高有效位 MSB) 这些引脚接收3位二进制选择码，用于指定哪个数据输入（D0-D7）被路由到输出。

• overlineE (使能输入, 引脚9):

• 该引脚是低电平有效的使能输入。当$overline{E}为低电平时，多路复用器工作；当overline{E}为高电平时，多路复用器被禁用，输出Y为低电平，overline{Y}$为高电平。

• Y (非反相输出, 引脚5):

• 被选中数据输入的非反相输出。

• overlineY (反相输出, 引脚14):

• 被选中数据输入的反相输出。

重要提示： 上述引脚号是基于常见封装的典型布局。由于半导体制造商可能会有略微不同的引脚分配，在实际设计和连接电路时，务必查阅所使用特定型号74HC151的官方数据手册（Datasheet），以获取最准确和最新的引脚配置信息。 数据手册是电子设计中最权威的参考资料。

四、74HC151的工作原理

74HC151的内部结构由一系列逻辑门（如与门、非门、或门）组成，通过巧妙的组合来实现数据选择功能。其核心原理可以理解为：每个数据输入D0-D7都连接到一个AND门，这个AND门的另一个输入则连接到由选择输入S0-S2产生的相应译码信号。

具体来说，当选择输入S0-S2确定要选择某个数据输入，例如D3时，内部的译码器会产生一个唯一的逻辑高电平信号，这个信号只与D3所对应的AND门相连接。同时，所有其他AND门对应的译码信号都为低电平。只有当使能输入$overline{E}$也为低电平时，被选中的AND门才会被激活，允许D3的信号通过。

之后，通过一系列的OR门，所有AND门的输出被组合起来。由于每次只有一个AND门的输出可能是高电平（即被选中的数据），因此OR门的输出就是被选中的数据。最后，这个数据信号被路由到输出缓冲器，生成Y和$overline{Y}$。

这种内部结构确保了只有在使能并且选择码正确的情况下，唯一一个数据输入才能被传递到输出。这种基于与-或逻辑（AND-OR logic）的实现方式是数字多路复用器设计的标准方法。高速CMOS技术的使用，意味着这些内部逻辑门采用了CMOS晶体管，从而实现了低静态功耗和高开关速度。

五、74HC151的电气特性

了解74HC151的电气特性对于确保其在电路中正常、可靠地工作至关重要。这些特性通常包括电源电压范围、输入/输出电压电平、输入/输出电流、传播延迟、功耗等。

1. 电源电压 (VCC):

• 工作电源电压范围: 通常为2.0V至6.0V。这使得74HC151能够兼容多种逻辑系列和电源环境。

• 推荐工作电源电压: 通常为5.0V，但也可以在其他电压下良好工作。

2. 输入电压和电流:

• 高电平输入电压 (V_IH): 保证逻辑高电平的最小输入电压。

• 低电平输入电压 (V_IL): 保证逻辑低电平的最大输入电压。

• 输入漏电流 (I_IN): 当输入引脚处于高阻态或不驱动时的微小电流。CMOS器件的输入漏电流非常小，这有助于降低功耗。

3. 输出电压和电流:

• 高电平输出电压 (V_OH): 保证逻辑高电平的最小输出电压。

• 低电平输出电压 (V_OL): 保证逻辑低电平的最大输出电压。

• 高电平输出电流 (I_OH): 器件能够提供的输出高电平电流，通常为负值表示电流流出。

• 低电平输出电流 (I_OL): 器件能够吸收的输出低电平电流。

• 这些电流参数决定了74HC151能够驱动多少个后续逻辑门或多大的负载。

4. 传播延迟 (Propagation Delay, t_PD):

• 指信号从输入端（例如，数据输入D0-D7或选择输入S0-S2）变化到输出端（Y或$overline{Y}$）相应变化所需的时间。这个参数衡量了器件的速度。74HC151作为高速CMOS器件，其传播延迟通常在几十纳秒的量级，具体数值取决于电源电压和负载电容。例如，在5V电源下，传播延迟可能在10-20ns左右。

5. 功耗:

• 静态功耗 (I_CCQ): 当输入不变化时器件消耗的电流。CMOS器件的静态功耗非常低，是其主要优势之一。

• 动态功耗 (I_CCD): 当输入信号频繁切换时器件消耗的电流。动态功耗与开关频率和负载电容成正比。

6. 工作温度范围:

• 工业级器件通常为-40°C至+85°C。商业级器件通常为0°C至+70°C。

重要提醒： 所有的电气特性参数都必须在具体的74HC151数据手册中查找，因为不同制造商和不同子系列的器件可能会有细微的差异。数据手册会提供在特定测试条件（如电源电压、温度、负载）下的详细参数。

六、74HC151的典型应用

74HC151作为一款通用的数据选择器，其应用范围极其广泛。以下列举几个典型的应用场景：

1. 数据选择与路由:

• 多传感器数据采集: 在一个系统中，可能连接了多个传感器，如温度传感器、压力传感器、光传感器等。74HC151可以将这些传感器的输出信号连接到其数据输入端，通过改变选择输入，微控制器或其他数字逻辑可以依次读取每个传感器的值，从而实现数据采集和监控。

• 多路模拟信号数字化: 配合模数转换器（ADC），74HC151可以用于选择不同的模拟信号源，然后将选定的模拟信号输入到ADC进行数字化。这在许多数据采集系统中非常常见，可以减少ADC的数量。

• 总线数据路由: 在复杂的数字系统中，不同模块可能需要访问或输出到共享的总线。74HC151可以作为一个接口，在多个数据源中选择一个连接到总线上，从而实现总线的共享和优化。

2. 数据分配器/解复用器扩展:

• 尽管74HC151本身是多路复用器（MUX），但它可以通过适当的外部逻辑或与多个74HC151组合，实现数据分配器（DEMUX）的功能。例如，一个1对8解复用器可以由一个3线到8线译码器和一个74HC151的使能端来构建，或通过级联实现更高位的解复用。

3. 波形发生器与信号选择:

• 在一些需要产生多种波形的系统中，74HC151可以用来选择不同的波形源（例如，方波、三角波、正弦波等）并将其输出。通过改变选择输入，可以动态地切换输出波形类型。

• 在音频或视频信号处理中，74HC151可以用于选择不同的音频/视频输入源。

4. 数字逻辑功能实现:

• 通用逻辑函数发生器: 任何包含三个变量的布尔函数都可以通过一个8选1多路复用器来实现。通过将布尔函数的真值表输出值预设到D0-D7引脚，并将变量连接到S0-S2，74HC151可以直接生成该布尔函数。这在FPGA或微控制器出现之前，是实现复杂组合逻辑的一种常见方法。

• 并行到串行转换: 尽管它不是专门的串行转换器，但通过外部计数器驱动选择输入，74HC151可以实现并行数据到串行数据的转换。每次计数器增加，都会选择一个新的数据输入，从而将并行数据逐位输出。

5. 存储器扩展与寻址:

• 在微控制器系统中，如果需要扩展更多的存储器芯片，74HC151可以用于选择不同的存储器芯片。通过将存储器芯片的片选信号连接到74HC151的输出端，微控制器可以通过改变选择输入来选择访问哪个存储器块。

6. A/D转换器多路复用:

• 当一个系统需要对多个模拟信号进行A/D转换时，可以使用74HC151作为模拟多路复用器，将多个模拟信号轮流连接到单个A/D转换器的输入端，从而节省成本和空间。

7. 显示器驱动:

• 在驱动多位数字显示器（如七段数码管）时，可以通过74HC151选择不同的数字或字符段数据进行显示。

这些应用仅仅是冰山一角，74HC151的灵活性使其能够适应各种数字电路设计需求。在实际设计中，工程师们会根据具体的功能要求和性能指标来选择和配置74HC151。

七、与同类器件的比较

在数字逻辑器件领域，74HC151并非唯一的数据选择器，但它因其经典的8选1配置和CMOS特性而广受欢迎。与同类器件相比，例如：

• 74HC153 (双4选1数据选择器): 74HC153内部包含两个独立的4选1多路复用器。如果设计中需要两个较小的多路复用器，或者需要节省空间和引脚，74HC153可能是一个更好的选择。而74HC151适用于需要一个8选1通道的场景。

• 74HC157 (四路2选1数据选择器): 74HC157则包含四个独立的2选1多路复用器，且共用一个选择输入。它适用于并行数据选择，例如，同时选择两组8位数据中的一组。

• 更高级的FPGA/CPLD: 在现代数字设计中，对于更复杂的数据选择和路由需求，或者当设计需要高度集成和可编程性时，FPGA（现场可编程门阵列）或CPLD（复杂可编程逻辑器件）成为了主流选择。这些可编程器件能够实现任何复杂的逻辑功能，包括任意位数的Mux，并且可以动态配置。然而，对于简单的固定功能，如8选1多路复用，74HC151仍然是性价比高、易于使用的离散器件。

• 模拟多路复用器 (如CD4051/CD4052/CD4053): 74HC151处理的是数字信号（高电平/低电平），而模拟多路复用器则用于选择模拟电压或电流信号。虽然它们的功能相似（选择一个输入到输出），但处理的信号类型不同。在需要选择模拟信号时，应选择模拟多路复用器。

74HC151的优势在于其标准化的接口、成熟的技术、低功耗以及良好的抗噪声能力，这使其在许多传统和新兴的数字系统中仍然保持着重要的地位。

八、设计考虑与最佳实践

在使用74HC151时，有一些重要的设计考虑和最佳实践可以帮助确保电路的可靠性和稳定性：

1. 电源去耦: 始终在74HC151的VCC和GND引脚附近放置一个0.1μF（或0.01μF）的陶瓷去耦电容。这个电容可以有效地滤除电源线上的高频噪声，并为器件提供瞬时电流，从而防止电源波动对器件性能造成影响。

2. 输入未用引脚处理: 任何未使用的输入引脚（如D0-D7中未使用的）都不应悬空。对于CMOS器件，悬空的输入引脚可能会吸收噪声并导致器件工作不稳定，甚至增加功耗。通常，未使用的数字输入应连接到VCC或GND，具体取决于逻辑功能。对于74HC151的数据输入，如果某个D引脚确定不被使用，可以将其连接到GND或VCC，因为当该引脚未被选中时，其状态不影响输出。

3. 使能端控制: $overline{E}使能引脚是低电平有效的。如果74HC151需要持续工作，则应将overline{E}$连接到GND。如果需要动态控制其工作状态，则应由微控制器或其他逻辑门进行驱动。

4. 扇出能力: 检查74HC151数据手册中的输出电流（$I\_{OH}$和$I\_{OL}$）参数，以确保其能够驱动后续连接的逻辑门或负载。如果驱动能力不足，可能需要添加缓冲器。

5. 传播延迟考量: 在高速应用中，传播延迟是重要的参数。确保74HC151的传播延迟在系统时序预算之内。

6. 输入信号质量: 确保输入到74HC151的信号具有良好的上升/下降沿和正确的逻辑电平，以避免虚假触发或不稳定的输出。

7. 环境因素: 考虑工作温度范围和湿度等环境因素，选择适合应用环境的器件等级。

8. 故障排除: 如果遇到问题，首先检查电源连接、GND连接、使能引脚状态以及选择输入和数据输入是否正确。使用示波器检查关键信号的波形，以验证逻辑电平、时序和噪声情况。

九、总结

74HC151是一款功能强大且广泛应用的8选1数据选择器/多路复用器。通过其灵活的3位选择输入和低电平有效的使能引脚，它能够从八个并行数据输入中选择一个并将其路由到双输出（正相和反相）。其高速CMOS特性确保了低功耗、高抗噪声能力和快速响应。

从数据采集到逻辑函数实现，74HC151在各种数字系统中都扮演着重要角色。掌握其功能表、引脚图、电气特性和应用注意事项，对于任何数字电路设计师来说都至关重要。尽管现代技术提供了更集成、更灵活的解决方案（如FPGA），但在许多传统和成本敏感的应用中，74HC151仍然是一个极具吸引力的选择。

希望这份详细的介绍能帮助您全面理解74HC151的功能和应用。如果后续有更具体的问题，或需要探讨某个特定应用场景，请随时提出。
