74LS112芯片概述

74LS112是一款广受欢迎的双J-K触发器集成电路，属于TTL（晶体管-晶体管逻辑）家族的低功耗肖特基（LS）系列。这款芯片以其出色的性能、稳定性和易用性在数字逻辑设计中占据了重要地位。它内部集成了两个独立的J-K触发器，每个触发器都具备**预置（Preset）和清除（Clear）**输入，这使得它在需要灵活控制和状态存储的应用中表现出色。74LS112的每个触发器都可以在时钟脉冲的下降沿触发，这使其非常适用于各种同步时序电路。其内部结构经过优化，确保了高速度和低功耗的完美平衡，这对于电池供电或对功耗有严格要求的系统尤为重要。

由于其广泛的兼容性，74LS112可以与许多其他TTL和CMOS逻辑器件无缝连接，这使得它成为构建复杂数字系统时的理想选择。从简单的计数器到复杂的寄存器，从数据锁存到频率分频，74LS112都能提供可靠的解决方案。其工业标准的16引脚DIP封装（或其他表面贴装封装）也使得它在原型设计和大规模生产中都非常方便。这种芯片在教育领域也经常被用作教学工具，帮助学生理解数字逻辑和时序电路的基本原理。掌握74LS112的工作原理和应用是每个数字电路设计工程师的基本功。

74LS112引脚图

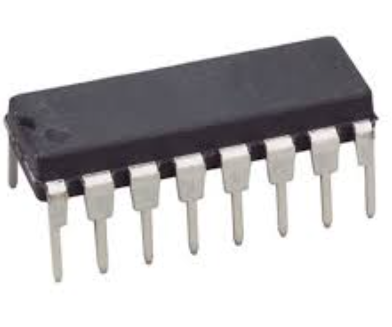

理解74LS112的引脚图是正确使用该芯片的基础。74LS112通常采用16引脚双列直插式封装（DIP）。以下是其详细的引脚排列及每个引脚的功能说明：

引脚图说明：

      +--/--+
   CLR1 |1   16| VCC
   PR1  |2   15| CLR2
   K1   |3   14| PR2
   Q1   |4   13| K2
   QN1  |5   12| Q2
   CLK1 |6   11| QN2
   J1   |7   10| CLK2
   GND  |8    9| J2
      +------+

引脚功能详细说明：

• 引脚1 (CLR1) 和 引脚15 (CLR2) - 清除输入 (Clear, 低电平有效)：这些是异步清零输入。当CLR引脚为低电平（逻辑0）时，无论J、K、CLK输入状态如何，相应的触发器都将被强制置为清零状态，即Q输出变为低电平（0），QN输出变为高电平（1）。这些输入是异步的，意味着它们不依赖于时钟信号的边沿。清除功能通常优先于预置和时钟操作。例如，当系统需要初始化或复位到已知状态时，就会使用清零功能。在正常工作时，这些引脚应保持高电平（逻辑1）。

• 引脚2 (PR1) 和 引脚14 (PR2) - 预置输入 (Preset, 低电平有效)：这些是异步预置输入。当PR引脚为低电平（逻辑0）时，无论J、K、CLK输入状态如何，相应的触发器都将被强制置为预置状态，即Q输出变为高电平（1），QN输出变为低电平（0）。与清零输入一样，预置输入也是异步的，并且通常具有比时钟输入更高的优先级。预置功能常用于将触发器设置为特定的初始状态。在正常工作时，这些引脚应保持高电平（逻辑1）。需要注意的是，PR和CLR引脚不应同时为低电平，因为这会导致Q和QN输出都尝试被强制置为相同状态，从而产生不确定或非法状态，并可能导致振荡或过大的电流。

• 引脚3 (K1) 和 引脚13 (K2) - K输入：这些是J-K触发器的控制输入之一。K输入与J输入协同工作，共同决定触发器在时钟边沿到来时的下一个状态。当J=0, K=1时，触发器在时钟下降沿到来时会复位（Q=0）。当J=1, K=0时，触发器在时钟下降沿到来时会置位（Q=1）。当J=1, K=1时，触发器在时钟下降沿到来时会翻转（Q取反）。

• 引脚4 (Q1) 和 引脚12 (Q2) - Q输出：这些是触发器的主输出端。它们反映了触发器的当前状态。当触发器处于置位状态时，Q输出为高电平；当触发器处于复位状态时，Q输出为低电平。

• 引脚5 (QN1) 和 引脚11 (QN2) - QN输出（Q非）：这些是触发器的反相输出端。它们的逻辑状态总是与相应的Q输出相反。当Q为高电平时，QN为低电平；当Q为低电平时，QN为高电平。QN输出对于需要互补信号的应用非常有用，例如在构建振荡器或某些类型的计数器时。

• 引脚6 (CLK1) 和 引脚10 (CLK2) - 时钟输入 (Clock)：这些是触发器的同步输入。74LS112是下降沿触发的J-K触发器，这意味着触发器的状态只有在时钟信号从高电平跳变到低电平（即下降沿）时才会根据J和K输入进行更新。在时钟信号的其他时刻，即使J和K输入发生变化，触发器的状态也不会改变。

• 引脚7 (J1) 和 引脚9 (J2) - J输入：这些是J-K触发器的控制输入之一。J输入与K输入协同工作，共同决定触发器在时钟边沿到来时的下一个状态。当J=0, K=0时，触发器在时钟下降沿到来时会保持当前状态不变。当J=1, K=1时，触发器在时钟下降沿到来时会翻转（Q取反）。

• 引脚8 (GND) - 接地：这是芯片的电源地引脚。为了芯片的正常工作，此引脚必须连接到系统的地电位（通常为0V）。

• 引脚16 (VCC) - 电源电压：这是芯片的正电源引脚。对于74LS系列芯片，标准的供电电压为**+5V**。必须提供稳定的+5V电源，以确保芯片正常工作。电源引脚的正确连接是任何数字电路正常运行的关键。

了解这些引脚的功能对于正确连接和操作74LS112芯片至关重要。错误地连接引脚可能导致芯片损坏或电路无法正常工作。

74LS112功能表

功能表是描述数字逻辑器件行为的关键工具。74LS112的功能表详细说明了在不同输入组合下，触发器输出（Q和QN）的逻辑状态。74LS112的触发器是异步预置/清除输入，并且是下降沿触发的。以下是其功能表：

74LS112双J-K触发器功能表

功能表符号说明：

• L： 低电平（逻辑0）

• H： 高电平（逻辑1）

• X： 任意状态（无关项，可以是高电平或低电平）

• downarrow： 时钟信号的下降沿（从高电平到低电平的跳变）

• Qn： 触发器在当前时钟脉冲到来之前的状态

• QNn： 触发器在当前时钟脉冲到来之前的反相状态（QNn = 非Qn）

• *不确定： 这种状态应避免。同时使能PR和CLR会导致芯片输出状态不确定，甚至可能损坏芯片或导致异常电流。在实际电路设计中，必须确保PR和CLR不会同时为低电平。

功能表详细解释：

1. 异步清零（CLR=L, PR=H）：当清零输入（CLR）为低电平而预置输入（PR）为高电平时，触发器的Q输出无论当前状态、J、K或时钟输入如何，都会立即被强制设置为低电平（L），而QN输出被设置为高电平（H）。这是最高优先级的操作，用于在不需要时钟同步的情况下将触发器复位到初始状态。例如，在系统启动时，可以使用这个功能来确保所有触发器都处于已知状态。

2. 异步预置（CLR=H, PR=L）：当预置输入（PR）为低电平而清零输入（CLR）为高电平时，触发器的Q输出会立即被强制设置为高电平（H），而QN输出被设置为低电平（L），同样不依赖于其他输入。这个功能用于在异步模式下将触发器设置为已知的高电平状态。例如，在某些计数器应用中，可能需要在特定条件下将计数器预置为某个非零值。

3. 非法输入（CLR=L, PR=L）：同时将CLR和PR设置为低电平是一种不允许的输入组合。在这种情况下，Q和QN输出都会被强制为高电平，这违反了Q和QN互补的原则。这会导致输出状态不确定，可能导致振荡，或者使芯片进入无法预测的行为模式，并可能损坏芯片。在设计电路时，必须采取措施（例如，通过门电路逻辑）防止这种情况发生。

4. 同步操作（CLR=H, PR=H，时钟下降沿有效）：当异步输入（CLR和PR）都处于非使能状态（高电平）时，触发器的操作将由J、K和时钟（CLK）输入同步控制。以下是几种主要的同步操作模式，它们仅在时钟信号的下降沿发生时才生效：

• 保持不变（J=L, K=L）：如果J和K输入都为低电平，当下降沿到来时，触发器的状态将保持不变。即Q的下一个状态仍然是Q的当前状态（Qn），QN的下一个状态仍然是QN的当前状态（QNn）。这允许数据在不被修改的情况下通过触发器。

• 置位（J=H, K=L）：如果J为高电平，K为低电平，当下降沿到来时，触发器将被置位，Q输出变为高电平（H），QN输出变为低电平（L）。这通常用于将触发器设置为逻辑1。

• 复位（J=L, K=H）：如果J为低电平，K为高电平，当下降沿到来时，触发器将被复位，Q输出变为低电平（L），QN输出变为高电平（H）。这通常用于将触发器设置为逻辑0。

• 翻转（J=H, K=H）：如果J和K输入都为高电平，当下降沿到来时，触发器的状态将翻转。即Q的下一个状态将是Q的当前状态的反相（QNn），QN的下一个状态将是QN的当前状态的反相（Qn）。这种模式是J-K触发器独有的，使其成为构建计数器和分频器的理想选择。每次时钟下降沿到来，触发器都会从0变为1，或从1变为0。

5. 时钟不活动（CLK=H 或 CLK=L）：当时钟信号处于高电平或低电平的稳定状态时（即没有下降沿），即使J和K输入发生变化，触发器的状态也会保持不变。这强调了74LS112是下降沿触发的特性，只有在特定的时钟边沿转换时，数据才会被处理。

74LS112的内部逻辑结构

理解74LS112的内部逻辑结构有助于更深入地掌握其工作原理和设计思路。尽管其内部是由复杂的晶体管网络构成，但从逻辑功能的角度来看，每个J-K触发器通常可以被分解为一系列基本逻辑门和交叉耦合的NAND门或NOR门。

单个J-K触发器的典型内部结构：

一个J-K触发器通常基于主从触发器（Master-Slave Flip-Flop）架构或边沿触发器（Edge-Triggered Flip-Flop）架构实现，以避免“竞赛”问题并确保可靠的边沿触发。74LS112是下降沿触发的，其内部设计确保了这一点。

典型的J-K触发器可以通过两个SR锁存器（一个主锁存器，一个从锁存器）和一些输入门构成。

1. 输入控制门：J和K输入首先通过一系列与门（AND gates）与时钟信号进行组合。这些门的功能是根据J和K的状态，控制哪些信号被送入主锁存器。例如，当J为高电平且时钟为高电平时，主锁存器的“置位”输入可能被激活。

2. 主锁存器（Master Latch）：主锁存器是一个简单的SR（Set-Reset）锁存器，通常由两个交叉耦合的NAND门或NOR门构成。它在时钟信号的高电平期间（或在时钟边沿之前）接收J和K控制门输出的数据。当J和K发生变化时，主锁存器会响应这些变化。主锁存器的输出通常被称为Y和$ar{Y}$。

3. 从锁存器（Slave Latch）：从锁存器也是一个SR锁存器，它的输入连接到主锁存器的输出（Y和$ar{Y}$）。然而，从锁存器的控制信号与主锁存器是反相的。对于下降沿触发的触发器，当主锁存器在时钟的高电平期间被激活时，从锁存器被禁用。当时钟信号从高电平变为低电平（下降沿）时，主锁存器被禁用，而从锁存器被激活，此时主锁存器捕获的数据被转移到从锁存器。从锁存器的输出就是触发器的Q和QN输出。这种主从结构确保了输出只在时钟边沿发生变化，从而避免了因J和K在时钟周期内变化而导致的竞态条件。

4. 异步输入（Preset和Clear）：预置（PR）和清除（CLR）输入通常直接连接到从锁存器（Q和QN输出级）的门电路，以提供对触发器状态的直接、异步控制。例如，当CLR为低电平时，它会强制从锁存器的Q输出为低电平。这些异步输入通常优先级最高，它们可以覆盖所有同步输入和时钟操作。

下降沿触发机制：

下降沿触发的实现通常涉及到内部延迟或更复杂的门控逻辑，确保数据仅在时钟信号的下降沿被传输到输出。这通常通过两级触发器实现，第一级（主）在时钟高电平期间或上升沿捕获数据，第二级（从）在时钟低电平期间或下降沿输出数据。74LS112采用这种机制确保了其对时钟边沿的精确响应。

优点：

• 避免竞态条件： 主从结构有效避免了在J和K同时为高电平时可能出现的竞态条件（"Race Around" condition），即在单个时钟脉冲内多次翻转。

• 精确的时序控制： 确保了触发器只在时钟信号的特定边沿（下降沿）改变状态，从而提供了高度可预测的时序行为。

• 异步控制： 异步预置和清除输入提供了在不依赖时钟的情况下初始化或复位触发器的能力，这在系统启动和故障恢复中非常有用。

通过这些内部逻辑门的巧妙组合，74LS112能够实现其复杂而精确的时序逻辑功能，使其成为数字电路设计中不可或缺的组件。

74LS112的电气特性

了解74LS112的电气特性对于正确设计和操作电路至关重要。这些特性包括电源要求、输入/输出电压电平、电流限制、传播延迟等。

电源特性

• 电源电压 (VCC)： 4.75V 到 5.25V (标称值 +5V)。

• 解释： 74LS系列是TTL器件，需要一个稳定的5V电源。在此范围内，芯片能保证正常功能和指定的性能参数。超出此范围可能导致芯片不稳定或损坏。

• 电源电流 (ICC)： 典型值约为 8 mA (静态)。

• 解释： 这是芯片在没有负载或不切换状态时的电源消耗。在实际应用中，特别是当芯片频繁切换或驱动较大负载时，电流消耗会略有增加。低功耗肖特基（LS）系列的设计目标之一就是降低功耗，使其比标准的TTL器件更节能。

输入特性

• 高电平输入电压 (VIH)： 最小 2.0V。

• 解释： 任何连接到74LS112输入端的信号，如果被识别为逻辑高电平，其电压必须至少达到2.0V。低于此电压但高于VIL(max)的输入电压可能处于不确定状态。

• 低电平输入电压 (VIL)： 最大 0.8V。

• 解释： 任何连接到74LS112输入端的信号，如果被识别为逻辑低电平，其电压必须不高于0.8V。高于此电压但低于VIH(min)的输入电压可能处于不确定状态。

• 高电平输入电流 (IIH)： 典型值 20 μA (最大 40 μA)。

• 解释： 当输入引脚为高电平（例如连接到VCC）时，流入输入端的电流。这个电流通常很小。

• 低电平输入电流 (IIL)： 典型值 -0.4 mA (最大 -0.8 mA)。

• 解释： 当输入引脚为低电平（例如连接到GND）时，从输入端流出的电流。这是一个重要的参数，因为它决定了驱动该输入的上游器件需要“吸收”多少电流。较大的负值表示更多的电流流出。

• 输入钳位电压 (VIK)： 典型值 -0.65V (最大 -1.5V)。

• 解释： 当输入电压低于GND时，内部二极管会导通，将输入电压钳位在约-0.65V左右，以防止输入电压过低对芯片造成损害。

输出特性

• 高电平输出电压 (VOH)： 最小 2.7V。

• 解释： 当输出为逻辑高电平时，其电压至少能达到2.7V。这确保了它能可靠地驱动下一个TTL输入的高电平阈值。

• 低电平输出电压 (VOL)： 最大 0.5V。

• 解释： 当输出为逻辑低电平时，其电压最大为0.5V。这确保了它能可靠地驱动下一个TTL输入的低电平阈值。

• 高电平输出电流 (IOH)： 最大 -0.4 mA。

• 解释： 当输出为高电平并作为源电流（提供电流给负载）时，能够提供的最大电流。负号表示电流流出芯片。这限制了它可以驱动的负载数量（通常以“扇出”表示）。

• 低电平输出电流 (IOL)： 最大 8 mA。

• 解释： 当输出为低电平并作为灌电流（吸收电流来自负载）时，能够吸收的最大电流。这是一个更重要的参数，因为TTL器件在低电平驱动时通常具有更强的灌电流能力。

时序特性

• 传播延迟时间 (Propagation Delay Time)：

• 典型值： 10-15 ns。

• 最大值： 20-30 ns。

• 解释： 这是从PR或CLR引脚的有效电平（低电平）开始到Q或QN输出达到其新状态的50%点所需的时间。异步输入的延迟通常比同步时钟输入的延迟更短，因为它们不经过复杂的同步逻辑。

• 典型值： 15-20 ns (纳秒)。

• 最大值： 30-40 ns。

• 解释： 这是从时钟信号的有效边沿（下降沿）开始到Q或QN输出达到其新状态的50%点所需的时间。tPLH是从低到高转换的延迟，tPHL是从高到低转换的延迟。这些延迟是设计高速电路时必须考虑的关键参数。

• CLK到Q/QN的延迟 (tPLH/tPHL)：

• PR/CLR到Q/QN的延迟 (tPLH/tPHL)：

• 建立时间 (Setup Time, tsetup)：

• J/K到CLK的最小建立时间： 20 ns。

• 解释： 这是在时钟有效边沿到来之前，J和K输入必须保持稳定状态的最小时间。如果J和K在建立时间内发生变化，触发器的下一个状态可能不确定。

• 保持时间 (Hold Time, thold)：

• J/K到CLK的最小保持时间： 0 ns。

• 解释： 这是在时钟有效边沿到来之后，J和K输入必须保持稳定状态的最小时间。对于74LS112，保持时间为0ns意味着J和K可以在时钟边沿到来后立即改变，而不会影响当前捕获的数据。这简化了时序设计。

• 最大时钟频率 (fCLK)： 典型值 30 MHz。

• 解释： 芯片可以可靠工作的最高时钟频率。超过此频率，芯片可能无法正确地捕获和输出数据。这是由内部传播延迟和建立/保持时间决定的。

温度特性

• 工作温度范围： 0°C 到 70°C (商业级)。

• 解释： 这是芯片在指定性能参数下可以正常工作的环境温度范围。工业级或军用级版本可能具有更宽的温度范围。

噪声容限

• 高电平噪声容限 (VNH)： VOH(min) - VIH(min) = 2.7V - 2.0V = 0.7V。

• 解释： 在高电平状态下，系统可以承受的噪声电压。它表示了逻辑高电平的最小输出与逻辑高电平的最小输入之间的差值。

• 低电平噪声容限 (VNL)： VIL(max) - VOL(max) = 0.8V - 0.5V = 0.3V。

• 解释： 在低电平状态下，系统可以承受的噪声电压。它表示了逻辑低电平的最大输入与逻辑低电平的最大输出之间的差值。

这些电气特性是设计者选择器件、计算功耗、确保时序正确性和系统稳定性的重要依据。在实际应用中，务必参考具体的芯片数据手册来获取最准确和详细的电气参数。

74LS112的应用

74LS112双J-K触发器因其多功能性和可靠性，在数字电路设计中拥有广泛的应用。它的异步预置/清除功能和下降沿触发特性使其成为构建各种时序逻辑电路的理想选择。

1. 计数器

J-K触发器是构建同步或异步计数器的基本单元。通过级联多个J-K触发器，可以实现二进制计数器、十进制计数器（BCD计数器）、环形计数器等。

• 异步计数器（纹波计数器）：将每个J-K触发器的J和K输入都连接到高电平（逻辑1），使其处于翻转模式。前一个触发器的Q输出连接到下一个触发器的时钟输入。当第一个触发器的时钟（外部时钟）下降沿到来时，Q输出翻转。这个Q输出的下降沿又触发下一个触发器翻转，如此级联。这种结构简单，但由于传播延迟的累积，计数速度受限，并可能产生毛刺（glitches）。一个简单的4位异步二进制计数器可以使用四个74LS112触发器（或两个74LS112芯片）。

• 同步计数器：所有触发器的时钟输入都连接到同一个外部时钟源。通过巧妙地连接J和K输入，可以实现同步计数。例如，要构建一个4位同步二进制计数器，第一个触发器的J和K都接高电平，其Q输出连接到第二个触发器的J和K的控制端，以此类推。这种方法消除了毛刺问题，并允许更高的计数频率，但逻辑设计相对复杂。同步计数器利用门电路（如AND门）来生成J和K的输入信号，使其在每个时钟脉冲到来时根据当前计数状态正确地更新。

• 分频器：当J和K都接高电平（或J=K=1）时，J-K触发器表现为T触发器（Toggle Flip-Flop），每次时钟下降沿到来时，其Q输出都会翻转。这意味着Q输出的频率是时钟输入频率的一半。因此，一个J-K触发器可以实现二分频。通过级联多个74LS112，可以实现2N分频（例如，两个触发器实现四分频，三个触发器实现八分频）。这在时钟生成、数字定时和频率合成中非常有用。

2. 寄存器和数据存储

虽然D触发器通常更适合数据存储，但J-K触发器也可以配置为实现数据寄存器或锁存器功能。

• 并行加载寄存器：通过预置/清除功能和J/K输入的特定配置，可以将数据并行加载到一组J-K触发器中，从而形成一个并行加载寄存器。

• 移位寄存器：通过将一个触发器的Q输出连接到下一个触发器的J输入，QN输出连接到下一个触发器的K输入，并使J和K处于受控状态，可以构建移位寄存器。数据在每个时钟脉冲的作用下从一个触发器移动到另一个触发器。这在串行数据传输、数据缓冲和数字信号处理中非常常见。

3. 状态机与序列发生器

J-K触发器是实现有限状态机（FSM）的核心组件。状态机通过其内部状态和输入信号来产生一系列输出。

• 序列发生器：通过设计J和K输入的组合逻辑电路，使得触发器在每个时钟周期按照预定的状态序列进行变化，可以实现序列发生器。这在控制数字系统、生成特定模式的波形或测试序列时非常有用。

• 控制逻辑：在复杂的数字系统中，J-K触发器可以作为存储当前状态的“记忆单元”，其输出用于控制其他逻辑门或模块的行为，从而实现复杂的控制序列。

4. 同步电路与时序控制

74LS112的同步下降沿触发特性使其成为构建同步时序电路的关键。

• 时序同步：在多时钟域或复杂时序系统中，J-K触发器可以用于同步数据和控制信号，确保所有操作都发生在正确的时钟边沿。

• 脉冲同步器：可以用于将异步输入信号与系统时钟同步，防止亚稳态问题。

5. 振荡器

• 环形振荡器（Ring Oscillator）：虽然更常见的是使用反相器或门电路构建环形振荡器，但J-K触发器也可以通过将其Q输出反馈到自身的输入（例如，K接Q，J接QN）来构建一个简单的振荡器，或者通过级联并反馈其输出以产生震荡。但这种方法通常不如专门的振荡器电路稳定。

6. 亚稳态缓解

虽然74LS112本身不能完全消除亚稳态，但它可以作为同步链的一部分来帮助降低亚稳态的风险。当异步信号进入同步系统时，通常会通过至少两个触发器进行同步，第一个触发器可能进入亚稳态，但第二个触发器通常能在亚稳态消失后可靠地捕获信号。

7. 组合逻辑与时序逻辑的桥梁

J-K触发器作为一种存储元件，将组合逻辑电路与时序逻辑电路连接起来。组合逻辑负责根据输入和当前状态计算出J和K的值，而J-K触发器则根据这些值在时钟边沿更新状态。

总而言之，74LS112的异步预置/清除和下降沿触发特性，以及其翻转、置位、复位和保持状态的能力，使其成为数字系统设计中不可或缺的通用组件，广泛应用于计数、分频、状态存储和时序控制等领域。

74LS112与J-K触发器的原理

要深入理解74LS112，我们需要回顾J-K触发器的工作原理。J-K触发器是数字电路中一种重要的双稳态存储元件，它能够存储一位二进制信息，并且在时钟脉冲的作用下根据其输入（J和K）改变状态。

1. 什么是触发器？

触发器是构成时序逻辑电路的基本记忆单元，它具有两个稳定状态（通常表示为逻辑0和逻辑1），可以在外部信号（如时钟脉冲）的作用下从一个状态翻转到另一个状态。与门、或门等组合逻辑电路不同，触发器具有“记忆”功能，其输出不仅取决于当前的输入，还取决于之前的状态。

2. 触发器的分类

触发器根据其触发方式和输入类型可以分为多种：

• SR触发器（Set-Reset Flip-Flop）： 最简单的触发器，但存在非法状态（R=S=1）。

• D触发器（Data Flip-Flop）： 数据触发器，通常用于数据存储或延迟。

• T触发器（Toggle Flip-Flop）： 每次时钟脉冲到来时状态翻转，常用于计数和分频。

• J-K触发器： 功能最全面的触发器，可以实现SR、D、T触发器的所有功能，并且没有SR触发器的非法状态问题。

3. J-K触发器的工作原理

J-K触发器得名于其两个输入端：J（Join）和K（Keep或Kill）。它克服了SR触发器中R=S=1时输出不确定（非法状态）的缺点。

同步操作（时钟有效时）：

• J=0, K=0 (保持状态)： 当J和K都为低电平（0）时，在时钟有效边沿到来时，触发器的Q输出保持其当前状态不变。这就像是一个记忆单元，只要J和K没有激活改变状态的功能，它就一直保持现有信息。

• J=1, K=0 (置位)： 当J为高电平（1），K为低电平（0）时，在时钟有效边沿到来时，触发器的Q输出被置为高电平（1）。这相当于将触发器设置为“1”状态。

• J=0, K=1 (复位)： 当J为低电平（0），K为高电平（1）时，在时钟有效边沿到来时，触发器的Q输出被复位为低电平（0）。这相当于将触发器清零，设置为“0”状态。

• J=1, K=1 (翻转)： 这是J-K触发器最独特的特性。当J和K都为高电平（1）时，在时钟有效边沿到来时，触发器的Q输出会翻转，即如果Q当前为0，则变为1；如果Q当前为1，则变为0。这种“翻转”功能使得J-K触发器非常适合用于计数器和频率分频器。

异步操作（预置和清除）：

除了同步操作外，74LS112还具有异步预置（Preset, PR）和清除（Clear, CLR）输入。这些输入独立于时钟信号，并具有更高的优先级：

• 清除（CLR）： 当CLR输入为低电平（通常为低电平有效）时，Q输出被强制设置为低电平（0），无论J、K和时钟输入如何。这通常用于系统上电时的初始化或在紧急情况下强制复位。

• 预置（PR）： 当PR输入为低电平（通常为低电平有效）时，Q输出被强制设置为高电平（1），无论J、K和时钟输入如何。这常用于将触发器设置为特定的初始状态。

• 非法状态： 需要注意的是，PR和CLR不应同时为低电平。这种输入组合会导致Q和QN输出都尝试被强制为高电平（或根据内部设计为其他不确定状态），从而产生不确定性或损坏芯片。

4. 边沿触发机制

74LS112是下降沿触发的J-K触发器。这意味着触发器的状态变化不是在时钟脉冲的高电平期间或低电平期间发生，而是在时钟信号从高电平向低电平跳变的瞬间（即下降沿）发生。

边沿触发机制的重要性在于它解决了主从触发器（Master-Slave Flip-Flop）中可能存在的“竞赛”（Race-around）问题，并确保了更精确的时序控制。在早期的主从触发器中，如果J和K在时钟高电平期间保持不变，并且时钟脉冲宽度足够长，那么主从触发器可能会在同一个时钟脉冲内多次翻转，导致错误。边沿触发设计避免了这个问题，因为它只对时钟信号的瞬时变化敏感。

下降沿触发的优点：

• 时序同步性： 确保了系统中的所有触发器都在同一时刻（时钟下降沿）更新状态，从而实现精确的同步操作。

• 抗干扰能力： 在时钟的稳定高电平或低电平期间，即使J和K输入发生变化，触发器的状态也不会改变，增强了抗噪声能力。

• 避免竞态： 有效防止了在J=K=1模式下可能出现的多次翻转问题。

通过理解这些基本原理，我们可以更好地利用74LS112在数字电路设计中的强大功能，构建出稳定、可靠的时序逻辑系统。

74LS112的封装形式与选型注意事项

74LS112作为一款经典的数字集成电路，提供了多种封装形式以适应不同的应用需求，同时在选型和使用时也需要注意一些关键事项。

封装形式

74LS112系列芯片通常提供以下几种常见的封装形式：

• DIP (Dual In-line Package) - 双列直插式封装：

• 特点： 这是最常见的封装形式，特别是在原型设计、教学实验和一些空间要求不高的应用中。芯片两侧各有两排引脚，可以方便地插入到DIP插座或面包板上。

• 优点： 易于焊接和拆卸，适合手工操作和测试。散热性能相对较好。

• 示例： 74LS112N (N表示塑料DIP封装)。

• 应用场景： 学生实验、小批量生产、维修更换。

• SOIC (Small Outline Integrated Circuit) - 小外形集成电路封装：

• 特点： 表面贴装封装（SMD）的一种，比DIP封装体积小得多。引脚位于封装两侧，呈“海鸥翼”状或“J形”弯曲。

• 优点： 节省PCB空间，适合高密度集成电路板。更适合自动化焊接（回流焊）。

• 缺点： 不适合手工焊接（需要更精细的焊接工具），拆卸也相对困难。

• 示例： 74LS112DR (R可能表示SOIC封装，具体后缀因制造商而异)。

• 应用场景： 大规模生产的消费电子产品、工业控制、小型化设备。

• SOP (Small Outline Package) / TSSOP (Thin Shrink Small Outline Package) 等：

• 特点： 与SOIC类似，SOP也是一种小外形封装，而TSSOP则进一步缩小了封装尺寸和引脚间距，使其更薄、更紧凑。

• 优点： 极致节省空间，进一步提高集成度。

• 缺点： 焊接难度更高，对PCB设计和制造工艺要求更高。

• 应用场景： 极其紧凑的便携式设备、高性能计算模块等。

封装选择的考量因素：

• 电路板空间： 空间有限时选择SMD封装（SOIC、SOP、TSSOP）。

• 生产工艺： 自动化生产线适合SMD封装，手工焊接或小批量生产则DIP更方便。

• 成本： 通常DIP封装成本略低，但批量生产中SMD的整体制造成本可能更低。

• 散热： 对于低功耗器件如74LS112，散热通常不是大问题，但DIP在散热方面略有优势。

• 维修性： DIP封装更容易进行故障诊断和更换。

选型注意事项

在选择和使用74LS112时，除了封装形式，还需要考虑以下几个关键因素：

1. 电源电压兼容性：

• 74LS112是TTL器件，标准工作电压为**+5V**。确保您的电源能提供稳定在此范围内的电压。

• 避免将其直接与使用不同逻辑电平（如3.3V CMOS或1.8V逻辑）的器件连接，除非使用电平转换器，否则可能导致信号损坏或无法识别。

2. 逻辑电平兼容性：

• 尽管74LS112是TTL器件，但其输入/输出电平与标准CMOS器件（如HC/HCT系列）有所不同。在混合使用不同系列芯片时，务必检查数据手册中的VOH、VOL、VIH、VIL参数，确保它们兼容。74LS112的TTL输出可以驱动大多数CMOS输入，但CMOS输出可能无法直接驱动TTL输入，需要HCT系列或上拉电阻。

3. 扇出能力（Fan-out）：

• 74LS112的输出引脚能够驱动有限数量的相同逻辑系列的输入。通常，一个74LS112的输出可以驱动约10个标准TTL输入。

• 计算总负载电流，确保输出电流（IOH/IOL）在允许范围内。如果需要驱动更多输入或高电流负载，可能需要使用缓冲器或驱动器。

4. 时序要求：

• 仔细检查电路的时序要求，特别是建立时间（tsetup）、保持时间（thold）和传播延迟（tPD）。这些参数决定了您的电路能工作的最高时钟频率。

• 对于高速应用，确保您的时钟源稳定且时钟信号的上升/下降沿足够陡峭，以避免亚稳态问题。

5. 异步输入的使用：

• **PR和CLR引脚必须妥善处理。**在不使用时，它们必须连接到高电平（VCC），而不能悬空（浮空）。悬空输入会像天线一样拾取噪声，导致触发器状态不确定。

• 切勿同时将PR和CLR设置为低电平，这会导致输出不确定甚至芯片损坏。如果需要异步复位或预置，请确保这两个信号是互斥的。

6. 去耦电容：

• 在每个74LS112芯片的VCC和GND引脚之间，应放置一个0.01μF到0.1μF的陶瓷去耦电容（也称旁路电容），并尽可能靠近芯片引脚。

• 这个电容的作用是提供瞬时电流，以弥补电源线的寄生电感，从而抑制芯片在快速切换时产生的电源噪声，确保电源电压的稳定性。在数字电路中，去耦电容是必不可少的。

7. 接地和电源完整性：

• 确保有良好的接地平面和电源分配网络，以最大限度地减少噪声和地弹。不佳的接地会影响芯片的性能和可靠性。

8. 制造商数据手册：

• 始终查阅您所选特定制造商的数据手册（Datasheet）。虽然74LS112是标准部件，但不同制造商的产品可能在电气特性（特别是最大值、最小值和典型值）上存在细微差异。数据手册提供了最准确的参数和操作限制。

9. ESD防护：

• 74LS112是静电敏感器件。在处理芯片时，应采取适当的静电放电（ESD）防护措施，如佩戴防静电腕带、使用防静电工作台等，以避免静电损坏芯片。

通过注意这些选型和使用事项，可以确保74LS112在您的数字电路中稳定、可靠地工作。

74LS112的优势与局限性

作为一款经典的J-K触发器，74LS112在数字逻辑设计中长期占据一席之地。然而，随着技术的进步，它也展现出其固有的优势和局限性。

优势 (Advantages)

1. 多功能性与通用性：

• 一芯片双触发器： 74LS112在一个封装内集成了两个独立的J-K触发器，节省了PCB空间，也降低了成本。

• J-K触发器的强大功能： J-K触发器被认为是功能最全面的基本触发器。它可以通过不同的J、K输入组合实现D触发器（J=D, K=非D）、T触发器（J=K=1）以及SR触发器的所有功能，并且解决了SR触发器中S=R=1的非法状态问题。这种灵活性使其能够胜任计数、分频、移位、状态存储等多种任务。

• 异步预置/清除： 异步PR和CLR输入提供了强大的控制能力，允许在不依赖时钟的情况下强制设置或清零触发器，这对于系统初始化、复位和错误处理非常有用。

2. 下降沿触发特性：

• 精确的时序控制： 下降沿触发确保了触发器状态的改变只发生在时钟信号的特定瞬时，提供了精确的同步操作，减少了竞态条件的可能性。这对于构建同步时序电路至关重要。

• 稳定性： 在时钟的稳定高电平或低电平期间，输入信号的变化不会影响触发器状态，提高了系统的抗干扰能力。

3. TTL兼容性与成熟技术：

• 广泛应用： 作为TTL家族的一员，74LS112与许多其他TTL器件兼容，易于构建大型TTL逻辑系统。

• 成熟可靠： 74LS系列是经过时间检验的成熟技术，性能稳定可靠，在数字电路领域有大量的应用经验和技术文档。

• 易于获取： 作为标准器件，74LS112在全球范围内易于采购，成本低廉。

4. 低功耗肖特基（LS）系列：

• 相对低功耗： 相较于标准TTL（74系列），LS系列采用了肖特基二极管钳位，有效降低了功耗和传播延迟，使其在保持较高速度的同时，功耗管理更为出色。

局限性 (Limitations)

1. 功耗相对CMOS较高：

• 尽管LS系列比标准TTL功耗低，但与现代CMOS（如74HC/HCT、74LVC等）系列相比，74LS112的静态功耗和动态功耗仍然相对较高。在电池供电或对功耗有严格要求的低功耗应用中，CMOS器件通常是更优的选择。

2. 速度限制：

• 虽然74LS112在TTL家族中速度较快，但其最大时钟频率（通常在30MHz左右）和传播延迟（数十纳秒）在许多现代高速数字系统中可能不足以满足要求。更快的CMOS系列（如74F、74HC、74LVC）和更先进的逻辑家族（如ECL、LVDS）提供了更高的速度。

3. 驱动能力有限：

• TTL器件的输出驱动能力（尤其是高电平输出电流，即源电流）相对有限。这意味着它能驱动的后续芯片数量（扇出）有限。在驱动较多负载时，可能需要额外的缓冲器。

4. 接口兼容性挑战：

• TTL的逻辑电平（VIL_max=0.8V, VIH_min=2.0V）与现代低电压CMOS器件（如3.3V或1.8V逻辑）不完全兼容。在混合电压系统中使用时，通常需要电平转换器，增加了电路的复杂性和成本。

5. 噪声容限相对较小：

• 相较于CMOS器件，TTL器件的噪声容限通常较小。这意味着它对电源噪声和信号线噪声更为敏感，可能需要更严格的电源去耦和信号完整性设计。

6. 封装尺寸：

• 经典的DIP封装体积较大，不适合现代小型化和高密度的PCB设计。虽然有SMD封装，但相较于BGA等更先进的封装，其集成度仍有差距。

7. 淘汰趋势：

• 尽管74LS112仍在广泛使用，但在新的设计中，更倾向于使用CMOS逻辑家族（如74HC/HCT、74LVC、74LVX等），它们提供更低的功耗、更快的速度和更宽的电源电压范围。PLD（可编程逻辑器件）和FPGA的普及也使得通过软件配置实现逻辑功能变得更加灵活和高效，减少了对固定功能逻辑芯片的需求。

尽管存在这些局限性，74LS112凭借其强大的功能、稳定性和成本效益，在许多中低速、非电池供电以及老旧系统维护的数字电路应用中仍然是不可或缺的选择。理解其优势和局限性有助于工程师在特定应用中做出明智的器件选择。

74LS112的替代品与发展趋势

随着集成电路技术的不断进步，虽然74LS112作为经典的J-K触发器仍在某些领域发挥作用，但市场和技术发展趋势已经涌现出许多更先进、更高效的替代方案。理解这些替代品和发展趋势对于现代数字系统设计至关重要。

1. 更高性能的CMOS系列逻辑器件

目前，在多数新设计中，CMOS逻辑器件已成为主流，它们在功耗、速度和电源电压范围方面表现更优。

• 74HC/HCT系列：

• 特点： 74HC（高速CMOS）系列提供了与74LS系列类似的速度，但功耗显著降低。74HCT系列则具有TTL兼容的输入电平，可以直接替代74LS系列，而无需额外的电平转换。

• 优点： 低功耗，高速，宽电源电压范围（2V-6V）。74HCT可以直接驱动74LS的输入。

• 替代： 对于74LS112，可以直接选择74HC112或74HCT112作为替代品。它们提供相同的功能，但在功耗和兼容性方面可能更优。

• 74VHC/VHCT系列（Very High Speed CMOS）：

• 特点： 比HC/HCT系列更快，功耗依然很低。

• 优点： 速度更快，功耗低。

• 74LVC/ALVC/LVT系列（Low Voltage CMOS）：

• 特点： 设计用于低电压电源（如3.3V、2.5V、1.8V），具有极高的速度和极低的功耗。这些是现代高速数字系统中最常用的逻辑系列。

• 优点： 极高速，极低功耗，支持低电压工作。

• 局限性： 与5V TTL/CMOS不兼容，需要电平转换。

2. 可编程逻辑器件 (PLD/FPGA)

这是对固定功能逻辑芯片（如74LS112）最大的替代趋势。

• CPLD (Complex Programmable Logic Device)：

• 特点： 密度介于SRAM和FPGA之间，非易失性。可以在系统内编程（ISP）。

• 替代： 对于需要多个触发器和少量组合逻辑的应用，CPLD可以完全取代大量的74LS系列芯片。通过硬件描述语言（HDL）如VHDL或Verilog，可以轻松地实现多个J-K触发器、计数器、状态机等功能，并且可以随时修改逻辑。

• FPGA (Field-Programmable Gate Array)：

• 特点： 密度更高，逻辑资源更丰富，速度更快。适用于更复杂的数字系统设计。

• 替代： 在FPGA内部，可以实例化成千上万个触发器（包括J-K触发器，尽管更常用D触发器并通过组合逻辑实现J-K行为），并实现极其复杂的时序逻辑。FPGA提供了无与伦比的灵活性和可重构性，大大缩短了开发周期。

PLD/FPGA的优势：

• 灵活性： 功能通过软件编程实现，可随时修改和升级，无需更换硬件。

• 集成度： 一个PLD/FPGA可以替代数十甚至数百个通用逻辑芯片，大大减少了PCB面积和元件数量。

• 上市时间： 缩短了设计和验证周期。

• 成本： 对于复杂设计，FPGA的单位逻辑门成本可能低于使用大量分立逻辑芯片。

3. 微控制器/微处理器 (MCU/MPU)

对于某些需要复杂时序控制但速度要求不那么极致的应用，微控制器可以成为一个有效的替代方案。

• 特点： 微控制器内部通常集成有定时器、计数器、GPIO等外设，可以通过软件控制这些外设来模拟或实现J-K触发器的大部分功能。

• 替代： 例如，一个微控制器的GPIO引脚可以配置为输入，并通过软件逻辑在时钟边沿判断输入状态，然后通过另一个GPIO引脚模拟Q和QN输出。

• 优势： 软件灵活性高，可以通过算法实现复杂功能。

• 局限性： 软件模拟的实时性通常不如硬件逻辑，速度受限于MCU的时钟频率和指令周期。不适合超高速或对时序精确度有极高要求的应用。

发展趋势总结

• 集成化： 现代设计倾向于将更多的功能集成到一个芯片上，减少分立元件的使用。

• 低功耗： 功耗成为设计中的关键考虑因素，尤其是在移动和物联网设备中。

• 高速化： 数据传输和处理速度要求不断提高。

• 可重构性： 可编程逻辑器件提供了前所未有的灵活性，加速了产品开发和迭代。

• 低电压操作： 随着半导体工艺的进步，低电压操作已成为主流，以降低功耗和散热。

尽管74LS112仍然是理解数字逻辑基础的优秀教学工具，并在一些现有系统的维护中不可或缺，但在新的设计中，设计师会更倾向于选择74HC/HCT系列（作为直接替代）、更高速的CMOS逻辑系列，或者直接采用可编程逻辑器件（CPLD/FPGA）和微控制器来实现所需功能，以满足现代电子产品对功耗、速度、集成度和灵活性的更高要求。

74LS112的常见问题与故障排除

在使用74LS112或其他数字集成电路时，可能会遇到各种问题。了解常见问题及其故障排除方法对于快速定位和解决电路故障至关重要。

常见问题

1. 输出状态不确定或随机翻转：

• 悬空输入： J、K、CLK、PR、CLR等输入引脚如果未连接到明确的逻辑高电平或低电平，它们会像天线一样拾取环境噪声，导致内部状态不确定。

• 电源噪声： 不稳定的电源电压或缺乏去耦电容可能导致电源线上的瞬时电压波动，影响芯片的正常工作。

• 时钟毛刺/噪声： 时钟信号不干净，存在额外的上升/下降沿或噪声，导致触发器在非预期时间翻转。

• PR/CLR非法输入： PR和CLR同时为低电平，导致Q和QN输出不确定。

• 问题描述： 芯片的Q或QN输出似乎随机变化，不遵循功能表。

• 可能原因：

2. 输出始终保持高电平或低电平：

• PR或CLR引脚错误连接： PR引脚持续为低电平（0），导致Q始终为1。或CLR引脚持续为低电平（0），导致Q始终为0。检查这些异步控制信号是否被意外拉低。

• J或K输入错误： 例如，J=0, K=1（复位模式）时，Q将始终为0。J=1, K=0（置位模式）时，Q将始终为1。检查J和K输入是否按预期变化。

• 时钟信号丢失或不工作： 如果时钟输入没有提供有效的下降沿，触发器将不会更新状态。

• 问题描述： Q输出始终为1或0，不响应输入信号。

• 可能原因：

3. 时钟频率无法达到预期：

• 传播延迟： 芯片本身的传播延迟限制了最高工作频率。如果您的设计要求的工作频率高于74LS112的最大时钟频率（通常30MHz左右），则需要选择更快的芯片（如HC/HCT、F系列或LVC系列）。

• 建立/保持时间违规： J和K输入在时钟边沿到来前没有足够长的稳定时间（建立时间），或在时钟边沿到来后没有足够长的保持时间，导致数据捕获错误。

• 时钟质量差： 时钟信号的上升/下降沿不陡峭，或存在抖动，影响时序精度。

• 长走线或阻抗不匹配： 在高速电路中，PCB上的长走线可能引入信号反射和衰减，影响时序。

• 问题描述： 计数器或分频器无法在指定的高频率下正常工作。

• 可能原因：

4. 芯片发热或冒烟：

• 电源极性接反： VCC和GND接反是常见且致命的错误。

• 电源电压过高： 超过5.25V的最大额定电压可能导致芯片损坏。

• 输出短路： 输出引脚直接短接到VCC或GND，或驱动过大电流的负载。

• PR/CLR同时为低电平： 这种非法输入组合可能导致内部电路过流。

• 问题描述： 芯片异常发热，可能伴随烧焦味或冒烟。

• 可能原因：

故障排除步骤

1. 检查电源连接：

• 使用万用表测量VCC引脚（Pin 16）和GND引脚（Pin 8）之间的电压，确保稳定在+5V。

• 检查去耦电容是否正确放置在VCC和GND之间，且尽可能靠近芯片。

2. 检查所有输入引脚：

• 确保所有未使用的输入引脚都正确连接到VCC（对于TTL高电平有效输入）或GND（对于TTL低电平有效输入），而不是悬空。 对于74LS112，所有未使用的J、K、CLK、PR、CLR输入都应连接到VCC。

• 使用示波器或逻辑分析仪检查J、K、CLK、PR、CLR引脚的逻辑电平是否符合预期。确认时钟信号是下降沿触发的，并且没有毛刺。

3. 检查异步控制信号（PR和CLR）：

• 确保在正常同步操作时，PR和CLR都稳定在高电平。

• 在需要异步操作时，确认它们按照功能表的要求被拉低，且绝不同时为低电平。

4. 检查时序：

• 使用示波器测量时钟信号、J/K输入和Q/QN输出之间的时序关系。

• 验证建立时间、保持时间是否满足数据手册要求。

• 测量CLK到Q/QN的传播延迟，确认是否在正常范围内。

• 如果作为计数器使用，检查时钟频率是否在芯片的最大允许频率之内。

5. 检查输出负载：

• 确认Q和QN输出驱动的负载没有超过其额定扇出能力（IOH/IOL）。

• 检查输出引脚是否有意外短路到VCC或GND。

6. 替换芯片：

• 如果所有外部连接和信号都检查无误，但芯片仍然工作不正常，则可能是芯片本身损坏。尝试更换一个新的芯片。芯片在处理不当（如静电放电）或过载时容易损坏。

7. 检查PCB布线：

• 对于高速信号，检查PCB布线是否合理，避免长走线、串扰和阻抗不匹配。

通过系统地执行这些故障排除步骤，可以有效地诊断和解决74LS112在电路中遇到的问题。
