AZ431 稳压器功能引脚图解：深度解析与应用

　　在现代电子电路设计中，电压基准源扮演着至关重要的角色，它们为各种电路提供稳定、精确的参考电压，确保系统正常运行。在众多电压基准源中，AZ431 是一款广泛应用的精密可调分流式稳压器，以其优异的性能、灵活的配置和高性价比而备受工程师青睐。本文将深入探讨 AZ431 的功能、引脚配置、工作原理、典型应用电路以及设计注意事项，旨在为读者提供一份全面而详尽的参考资料。我们将详细解析 AZ431 的每一个方面，确保内容丰富，字数充足，满足您对深入了解 AZ431 的需求。

　　AZ431 的重要性不言而喻。它不仅仅是一个简单的稳压器件，更是一个多功能的参考电压源，能够通过外部电阻网络精确地设置输出电压，从而满足不同应用场景的需求。无论是开关电源、线性稳压器，还是电池充电器、LED 驱动器，甚至是在需要高精度电压基准的工业控制和测量设备中，AZ431 都能发挥其独特的作用。它的灵活性和稳定性使其成为工程师工具箱中不可或缺的一部分。

　　第一章：AZ431 概述

　　AZ431 是一款三端可调精密分流式稳压器，其功能类似于一个具有高增益运算放大器的可编程齐纳二极管。它能够提供高达 100mA 的吸入电流，并且在宽温度范围内具有出色的温度稳定性。其输出电压可以通过外部两个电阻器进行精确编程，范围从基准电压 VREF（通常为 2.5V）到 36V。这种可编程性使得 AZ431 在各种电压调节和电压基准应用中具有极高的灵活性。

　　AZ431 的核心是一个高增益误差放大器，它将输出电压与内部精确的基准电压进行比较。当输出电压偏离设定值时，误差放大器会产生一个误差信号，并控制输出端的导通状态，从而将输出电压稳定在设定值。这种负反馈机制是 AZ431 实现精确稳压的关键。与传统的齐纳二极管相比，AZ431 具有更低的动态电阻、更高的精度和更好的温度稳定性，使其在许多应用中成为更优的选择。

　　在许多应用中，对电压基准的精度和稳定性要求极高。例如，在精密数据采集系统中，任何电压基准的漂移都可能导致测量误差。AZ431 在这方面表现出色，其内部基准电压经过精密修整，确保了在宽工作温度范围内的稳定性和准确性。此外，AZ431 具有较低的输出噪声，这对于对噪声敏感的电路来说是另一个显著的优势。

　　第二章：AZ431 引脚功能详解

　　AZ431 通常采用 TO-92、SOT-23、SOP-8 等多种封装形式，但其核心引脚功能是相同的。理解每个引脚的功能是正确使用 AZ431 的前提。

　　引脚图解

　　为了更好地理解 AZ431 的引脚功能，我们通常可以看到其典型引脚配置如下：

　　引脚 1：参考 (Reference, REF/R)：这是 AZ431 的控制端，通常连接到外部电阻分压网络的中间点。内部误差放大器将该引脚上的电压与内部精确的基准电压 VREF（通常为 2.5V）进行比较。当 REF 引脚上的电压等于 VREF 时，AZ431 的阴极-阳极电流（流过阴极到阳极的电流）将根据外部负载的需求进行调整，从而维持输出电压的稳定。这个引脚是 AZ431 实现可调电压输出的关键。通过改变连接到 REF 引脚的分压电阻的比例，可以精确地设定 AZ431 的输出电压。

　　引脚 2：阳极 (Anode, A)：这是 AZ431 的公共端或地端。在分流稳压应用中，阳极通常连接到系统的地（GND）或者低电位参考点。电流从阴极流向阳极，并通过此引脚回到电路的负极。阳极是 AZ431 内部电路的基准点，所有电压都是相对于阳极测量的。在许多电路中，阳极直接连接到电源的负极或地，形成电流的通路。

　　引脚 3：阴极 (Cathode, K)：这是 AZ431 的输出端。它通常连接到需要稳压的电源线上，或者作为分流稳压器的输出端。AZ431 通过调整阴极到阳极的电流来维持阴极电压的稳定。当阴极电压尝试升高时，AZ431 会吸入更多的电流，从而降低阴极电压；反之，当阴极电压尝试降低时，AZ431 会减少吸入电流，从而升高阴极电压。阴极可以看作是 AZ431 的电流吸收端，它通过调整自身的导通程度来控制流过负载和自身分流路径的电流，从而实现对输出电压的精确调节。

　　引脚功能深入解析

　　参考引脚 (REF)：

　　内部比较点：REF 引脚是 AZ431 内部误差放大器的反相输入端。其同相输入端连接到内部精确的 2.5V 基准电压源。当 REF 引脚的电压与内部 2.5V 基准电压相等时，误差放大器的输出将处于平衡状态。

　　电压设定：通过在 REF 引脚和阴极（K）之间以及 REF 引脚和阳极（A）之间连接外部电阻分压网络，可以设定 AZ431 的输出电压 VOUT。分压电阻的比例决定了当 REF 引脚电压达到 2.5V 时，阴极上的电压值。

　　电流限制：需要注意的是，REF 引脚的输入阻抗非常高，因此流过 REF 引脚的电流非常小，通常在微安级别。这意味着外部电阻分压网络的设计主要考虑的是分压比，而不是对 REF 引脚的电流驱动能力。

　　噪声敏感性：由于 REF 引脚是误差放大器的输入端，它对噪声非常敏感。在设计中，应尽量减小 REF 引脚的噪声干扰，例如通过在 REF 引脚上并联一个小的旁路电容来滤除高频噪声。

　　阳极引脚 (Anode)：

　　电流回路：阳极是 AZ431 的公共端，所有流过 AZ431 的电流都从阴极流入，从阳极流出。因此，阳极通常连接到地或系统的低电位端，构成电流的完整回路。

　　散热路径：在某些封装（如 TO-92）中，阳极引脚也可能起到一定的散热作用，特别是当 AZ431 处理较大电流时。然而，对于大电流应用，通常会选择具有更好散热能力的封装，如 SOP-8，并可能需要额外的散热措施。

　　电压基准：在某些电路中，阳极可能不直接接地，而是连接到一个负电压或浮动电压点，这取决于具体的应用需求。在这种情况下，阴极上的输出电压将是相对于阳极的电压。

　　阴极引脚 (Cathode)：

　　电流吸入能力：阴极是 AZ431 的电流吸收端。当阴极电压高于设定值时，AZ431 会增加阴极到阳极的电流（IK），从而“吸入”更多的电流，降低阴极电压。当阴极电压低于设定值时，AZ431 会减少阴极到阳极的电流，从而升高阴极电压。AZ431 可以吸入高达 100mA 的电流，这使得它能够驱动各种负载。

　　输出电压：阴极电压是 AZ431 的受控输出电压。在典型应用中，阴极上的电压通过外部电阻网络精确设定。这个电压就是我们通常所说的“稳压输出电压”。

　　最小工作电流：为了使 AZ431 正常工作，阴极到阳极之间必须有最小的静态工作电流（通常为 1mA 左右）。如果电流低于这个最小值，AZ431 将无法正确地调节输出电压，导致输出电压不稳定或失控。因此，在设计中，需要确保有足够的偏置电流流过 AZ431。

　　第三章：AZ431 工作原理

　　AZ431 的工作原理基于负反馈机制，其核心是一个高增益的误差放大器，它将外部反馈电压（REF 引脚电压）与内部精确的基准电压进行比较，并根据比较结果调整流过阴极的电流，从而维持输出电压的稳定。

　　内部结构简化

　　AZ431 的内部可以简化为一个误差放大器、一个输出晶体管和一个内部基准电压源。

　　误差放大器：这是一个高增益运算放大器，其同相输入端连接到内部 2.5V 基准电压源，反相输入端连接到 REF 引脚。

　　输出晶体管：误差放大器的输出控制一个 NPN 型晶体管的基极电流，从而控制其集电极-发射极之间的导通程度。这个晶体管的集电极连接到阴极（K），发射极连接到阳极（A）。

　　内部基准电压源：提供一个高精度、低温度漂移的 2.5V 参考电压，作为误差放大器的基准。

　　稳压过程

　　当 AZ431 应用于分流稳压电路时，其工作过程如下：

　　分压网络反馈：输出电压 VOUT（即阴极电压）通过外部电阻分压网络 R1 和 R2 分压，将分压后的电压 VREF_MEAS 送到 AZ431 的 REF 引脚。 VREF_MEAS=VOUT×R1+R2R2误差放大器比较：AZ431 内部的误差放大器将 VREF_MEAS 与内部的 2.5V 基准电压 VREF 进行比较。

　　如果 VREF_MEAS>VREF（即输出电压 VOUT 偏高），误差放大器检测到正向误差，其输出会降低，导致内部输出晶体管的基极电流增加，从而使晶体管的导通程度增加。这意味着流过 AZ431 阴极到阳极的电流 IK 增大。由于 AZ431 是一个分流稳压器，它会“吸入”更多的电流，使负载上的电压下降，从而将 VOUT 拉回到设定值。

　　如果 VREF_MEAS<VREF（即输出电压 VOUT 偏低），误差放大器检测到负向误差，其输出会升高，导致内部输出晶体管的基极电流减小，从而使晶体管的导通程度减小。这意味着流过 AZ431 阴极到阳极的电流 IK 减小。AZ431 会“吸入”更少的电流，使负载上的电压上升，从而将 VOUT 推回到设定值。

　　如果 VREF_MEAS=VREF（即输出电压 VOUT 等于设定值），误差放大器输出稳定，内部晶体管的导通程度也稳定，从而维持阴极电流 IK 稳定在所需值，使 VOUT 保持稳定。

　　输出电压计算：在稳态情况下，即 VREF_MEAS=VREF 时，我们可以得到 AZ431 的输出电压 VOUT 的计算公式： VOUT=VREF×(1+R2R1) 其中，VREF 是 AZ431 内部的基准电压，通常为 2.5V。通过选择合适的 R1 和 R2 阻值，可以精确地设置 AZ431 的输出电压。

　　最小工作电流和功耗

　　为了确保 AZ431 正常工作，必须保证阴极到阳极之间有足够的最小工作电流 IK(min)。这个最小值通常在数据手册中给出，一般在 0.5mA 到 1mA 之间。如果流过 AZ431 的电流小于这个值，其内部电路可能无法正常偏置，导致稳压性能下降或完全失效。因此，在设计中，应确保通过限流电阻或负载为 AZ431 提供足够的偏置电流。

　　AZ431 的功耗主要取决于其阴极到阳极的电流 IK 和阴极电压 VK（即输出电压）。功耗 PD=VK×IK。在选择 AZ431 的封装时，需要考虑其最大功耗，以确保器件在工作温度范围内不会过热。如果功耗较大，可能需要选择具有更好散热能力的封装或增加散热片。

　　第四章：AZ431 典型应用电路

　　AZ431 的灵活性使其在各种电源和控制电路中都有广泛的应用。以下是一些典型的应用电路及其详细说明。

　　1. 可调分流稳压器

　　这是 AZ431 最基本也是最常见的应用。它通常用于为其他电路提供一个稳定的可调电压。

　　电路图描述：一个典型的可调分流稳压器电路包括：一个限流电阻 RS，用于限制流过 AZ431 的最大电流，保护 AZ431 免受过流损坏；AZ431 本身，其阴极连接到负载和限流电阻的另一端，阳极接地；两个分压电阻 R1 和 R2，构成一个分压网络，其连接点连接到 AZ431 的 REF 引脚。此外，通常会在 AZ431 的阴极和阳极之间并联一个电容 CO，用于提高输出电压的稳定性，抑制高频噪声，并防止自激振荡。在 REF 引脚和阳极之间也可以并联一个较小的电容 CF，用于改善瞬态响应和高频稳定性。

　　工作原理：输入电压 VIN 经过限流电阻 RS 后，一部分电流流向负载，另一部分电流流过 AZ431。AZ431 通过检测分压电阻 R1 和 R2 上的电压（即 REF 引脚电压）来维持输出电压 VOUT 的稳定。当 VOUT 偏离设定值时，AZ431 会改变其阴极到阳极的导通程度，从而调整流过自身的电流，使 VOUT 恢复到设定值。输出电压的计算公式为： VOUT=VREF×(1+R2R1) 其中，VREF 为 2.5V。

　　设计注意事项：

　　限流电阻 RS 的选择：RS 的选择至关重要。它需要保证在最小输入电压和最大负载电流下，AZ431 仍然能获得足够的最小工作电流 IK(min)。同时，在最大输入电压和最小负载电流下，流过 AZ431 的电流不能超过其最大额定电流 IK(max)，并且 RS 本身也要能承受其上的功耗。 RS=IL(max)+IK(min)VIN(min)−VOUT (此公式用于计算最小输入电压下确保AZ431能正常工作的R_S) IK(max_actual)=RSVIN(max)−VOUT−IL(min) (此公式用于计算最大输入电压下AZ431流过的电流) 需要确保 IK(max_actual)≤IK(max)。

　　分压电阻 R1, R2 的选择：它们的阻值应足够大，以减小流过分压网络的电流，从而降低功耗。但也不能太大，否则会受到 REF 引脚偏置电流的影响。通常选择 R2 在几千欧姆到几十千欧姆的范围。

　　输出电容 CO 的选择：CO 的值通常在 1uF 到 100uF 之间，用于平滑输出电压和抑制纹波。电容的 ESR（等效串联电阻）也会影响稳定性。

　　2. 固定电压输出稳压器

　　通过简单地将 REF 引脚连接到阴极，AZ431 可以配置为固定 2.5V 输出的稳压器。

　　电路图描述：在该配置中，AZ431 的 REF 引脚直接连接到其阴极。阳极接地。通过一个限流电阻将输入电压连接到阴极。

　　工作原理：当 REF 引脚直接连接到阴极时，误差放大器将阴极电压与内部 2.5V 基准电压进行比较。因此，AZ431 会自动调节阴极到阳极的电流，使得阴极电压稳定在 2.5V。

　　设计注意事项：与可调稳压器类似，限流电阻的选择仍然重要，以确保 AZ431 获得足够的偏置电流，并防止过流。

　　3. 电源电压监控

　　AZ431 可以用作精确的电压监控器，在电源电压低于或高于某个阈值时提供指示或触发保护电路。

　　电路图描述：将 AZ431 配置为比较器模式。其 REF 引脚连接到待监控的电压分压网络，而阴极通过一个上拉电阻连接到电源。当分压电压达到或超过 2.5V 时，AZ431 导通，其阴极电压下降，可以驱动 LED 或其他控制电路。

　　工作原理：通过选择合适的分压电阻，可以设定一个触发电压。当输入电压低于这个触发电压时，REF 引脚上的电压低于 2.5V，AZ431 不导通，阴极电压接近电源电压。当输入电压升高到触发电压时，REF 引脚电压达到 2.5V，AZ431 开始导通，其阴极电压迅速下降，从而实现电压检测功能。

　　设计注意事项：

　　滞回设计：为了避免在阈值附近发生振荡，可以加入少量正反馈来引入滞回（Hysteresis）。

　　输出接口：阴极可以连接到光耦、微控制器输入或其他逻辑电路，以实现不同的控制功能。

　　4. 开关电源反馈控制

　　在隔离型开关电源中，AZ431 常常与光耦配合使用，构成一个精确的反馈环路，用于稳定输出电压。

　　电路图描述：在反激或正激拓扑的隔离型开关电源的次级侧，AZ431 作为误差放大器和电压基准。电源输出电压通过电阻分压网络连接到 AZ431 的 REF 引脚。AZ431 的阴极通过一个电阻连接到光耦的 LED 端。光耦的另一端连接到电源的输出电压。光耦的原级侧连接到 PWM 控制器。

　　工作原理：当开关电源的输出电压偏高时，AZ431 的 REF 引脚电压超过 2.5V，导致 AZ431 导通程度增加，流过光耦 LED 的电流增大。光耦的输出晶体管导通程度也增加，从而向初级侧的 PWM 控制器提供反馈信号。PWM 控制器会根据这个反馈信号减小开关管的导通时间，从而降低输出电压。反之，当输出电压偏低时，AZ431 导通程度减小，流过光耦 LED 的电流减小，PWM 控制器会增加开关管的导通时间，从而升高输出电压。通过这种反馈机制，开关电源的输出电压被精确地稳定在设定值。

　　设计注意事项：

　　环路补偿：开关电源的反馈环路是一个复杂的控制系统，需要进行适当的环路补偿（通常通过在 AZ431 的 REF 引脚或阴极附近添加 RC 网络）来确保系统的稳定性和良好的瞬态响应。

　　光耦选择：光耦的电流传输比（CTR）会影响反馈环路的增益。选择合适的 CTR 和光耦的工作电流范围很重要。

　　最小工作电流：确保光耦 LED 的最小工作电流以及 AZ431 的最小工作电流得到满足。

　　5. 电池充电器

　　AZ431 可以用于构建恒压充电模式的电池充电器。

　　电路图描述：将 AZ431 配置为恒压输出模式，并将其输出连接到电池充电路径。可以加入一个串联电阻来限制充电电流，并根据电池类型设置合适的充电终止电压。

　　工作原理： AZ431 设定一个精确的充电终止电压。当电池电压达到这个设定值时，AZ431 会将电池电压稳定在这个值，从而进入涓流充电或浮充模式。

　　设计注意事项：

　　电池类型：不同类型的电池（如锂离子电池、铅酸电池）有不同的充电终止电压要求。需要根据所充电的电池类型来精确设置 AZ431 的输出电压。

　　充电电流限制：虽然 AZ431 可以提供恒压输出，但为了保护电池，通常需要一个独立的恒流电路或限流电阻来控制充电电流，尤其是在充电初期。

　　温度补偿：有些电池充电器需要温度补偿来调整充电电压，以适应环境温度的变化。AZ431 本身具有良好的温度稳定性，但在极端温度条件下，可能需要额外的温度补偿电路。

　　6. LED 恒流驱动

　　利用 AZ431 的精密稳压特性，可以构建简单的 LED 恒流驱动电路。

　　电路图描述：一个串联电阻与 LED 串联，AZ431 的 REF 引脚连接到该串联电阻的两端（或分压点），AZ431 的阴极连接到 LED 和串联电阻的交点。

　　工作原理： AZ431 会努力保持 REF 引脚上的电压为 2.5V。通过将 REF 引脚连接到串联电阻，可以迫使流过串联电阻的电流保持恒定，从而实现 LED 的恒流驱动。例如，如果串联电阻的阻值为 RSET，那么流过 LED 的电流 ILED=VREF/RSET=2.5V/RSET。

　　设计注意事项：

　　功率耗散：串联电阻上会有功耗，需要根据电流大小选择合适功率的电阻。

　　LED 正向电压：确保电源电压足够高，能够提供 LED 所需的正向电压和串联电阻上的压降。

　　热管理：对于大功率 LED 驱动，需要考虑 AZ431 和其他元件的散热问题。

　　7. 电压基准源

　　除了稳压，AZ431 也可以直接作为高精度的电压基准源，为 ADC、DAC 或其他精密测量电路提供参考电压。

　　电路图描述：直接将 AZ431 的 REF 引脚接地（阳极），阴极通过一个电阻连接到电源，阴极输出 2.5V 作为参考电压。或者将 AZ431 配置成可调稳压器，输出所需电压作为基准。

　　工作原理：当 REF 引脚连接到阳极时，AZ431 的阴极电压将被稳定在其内部基准电压 2.5V。这个 2.5V 就可以作为电路中的高精度电压基准。通过外部电阻网络，也可以将其配置为输出其他所需的精密电压作为基准。

　　设计注意事项：

　　噪声抑制：为了获得更纯净的基准电压，可以在阴极上并联一个低 ESR 的电容来滤除噪声。

　　负载能力：虽然 AZ431 可以提供高达 100mA 的吸入电流，但在作为基准源时，通常只用于驱动低电流负载，以保持基准电压的稳定性。

　　第五章：AZ431 设计注意事项与常见问题

　　在使用 AZ431 进行电路设计时，除了理解其功能和原理，还需要注意一些关键的设计细节和常见问题，以确保电路的稳定性和可靠性。

　　1. 稳定性问题与补偿

　　AZ431 内部包含一个高增益放大器，这使得它在某些电路配置下容易产生振荡，特别是在输出电容 ESR 较高或负载变化剧烈时。为了确保电路的稳定性，通常需要进行频率补偿。

　　输出电容 CO：在 AZ431 的阴极和阳极之间并联一个输出电容 CO 是最常见的补偿措施。这个电容不仅可以滤除输出电压的纹波，还能为 AZ431 内部的误差放大器提供一个低阻抗的反馈路径，从而稳定其环路。电容的容值和 ESR 对稳定性有显著影响。通常，选择 ESR 在 0.1Ω 到 1Ω 范围内的陶瓷电容或钽电容可以提供良好的稳定性。过大的 ESR 或过小的 ESR 都可能导致不稳定。在数据手册中通常会提供推荐的电容值和 ESR 范围。

　　REF 引脚补偿电容 CF：在某些情况下，为了改善高频响应和抑制噪声，可以在 REF 引脚和阳极之间并联一个小的电容 CF（通常为 10nF 到 100nF）。这个电容可以提供额外的频率补偿，尤其是在反馈电阻值较高的情况下。但需要注意的是，过大的 CF 可能会影响瞬态响应速度。

　　负载变化的影响：当负载电流发生快速变化时，AZ431 的输出电压可能会出现瞬态过冲或下冲。合适的输出电容 CO 可以有效地抑制这些瞬态变化。对于大负载瞬态，可能需要更大的输出电容或更低的 ESR。

　　PCB 布局：良好的 PCB 布局对于确保稳定性至关重要。应尽量缩短 AZ431 到输出电容和分压电阻的走线，减小寄生电感和电容。电源和地线应尽可能宽，并进行良好的去耦。

　　2. 最小工作电流

　　AZ431 需要一个最小的阴极电流 IK(min) 来维持其内部偏置电路的正常工作。如果流过 AZ431 的电流小于这个最小值（通常为 0.5mA 到 1mA），AZ431 将无法正确地调节输出电压，导致输出电压不准确或不稳定。

　　确保偏置：在设计限流电阻 RS 时，必须确保在所有工作条件下（包括最小输入电压和最大负载电流下），AZ431 都能获得足够的最小工作电流。

　　轻载问题：在轻负载或空载情况下，流过负载的电流可能非常小。此时，AZ431 必须承担大部分的限流电阻上的电流，以满足其最小工作电流要求。如果负载电流加上 AZ431 的最小电流之和小于 VIN−VOUT 除以 RS 所提供的电流，那么 AZ431 会“吸入”剩余的电流。如果即使 AZ431 完全截止，电流仍然无法满足其最小工作电流，那么输出电压将无法被精确调节。

　　3. 最大工作电流与功耗

　　AZ431 有一个最大阴极电流 IK(max)（通常为 100mA 到 150mA）和最大功耗 PD(max)。

　　避免过流：在最坏情况下（最大输入电压，最小负载电流），流过 AZ431 的电流不应超过 IK(max)。这需要合理选择限流电阻 RS。

　　热管理：AZ431 的功耗 PD=VK×IK。当阴极电压较高或流过电流较大时，功耗可能会显著增加。如果功耗超过器件的封装散热能力，芯片温度会升高，可能导致性能下降甚至损坏。在这些情况下，需要选择具有更大散热能力的封装（如 SOP-8，并可能需要额外的散热片），或者通过限制工作电流来降低功耗。热敏电阻等元件也可以用于监测和控制芯片温度。

　　4. 输入电压范围

　　AZ431 的阴极-阳极电压 VKA 有一个最小和最大限制。

　　最小 VKA：为了使 AZ431 正常工作，其阴极-阳极电压至少需要达到其内部基准电压 VREF（2.5V），并且通常需要略高于 VREF 才能完全导通和稳压。

　　最大 VKA：AZ431 的最大阴极-阳极电压通常为 36V。超过这个电压可能会损坏器件。在设计中，应确保在任何工作条件下，阴极电压都不会超过此限制。

　　5. 温度特性

　　AZ431 具有出色的温度稳定性，其基准电压的温度系数非常低，这使得它在宽温度范围内都能保持高精度。然而，外部电阻的温度漂移也会影响整体输出电压的精度。

　　电阻选择：对于高精度应用，应选择低温度系数的精密电阻（如薄膜电阻）作为分压电阻 R1 和 R2，以减小温度变化对输出电压的影响。

　　6. 噪声考虑

　　AZ431 本身具有较低的输出噪声，但在对噪声敏感的应用中，仍然需要采取措施进一步降低噪声。

　　旁路电容：在 REF 引脚和阴极上并联合适的旁路电容可以有效滤除高频噪声。

　　电源去耦：确保为 AZ431 提供清洁的电源，通过在输入端放置去耦电容来抑制电源噪声。

　　7. ESD 保护

　　与所有半导体器件一样，AZ431 对静电放电（ESD）敏感。在处理和安装时，应采取适当的 ESD 保护措施，例如佩戴防静电腕带，在防静电工作台上操作。

　　8. 多个 AZ431 并联

　　虽然理论上可以通过并联多个 AZ431 来增加电流能力，但由于器件之间的参数差异，并联使用可能会导致电流分配不均，其中一个 AZ431 会吸收大部分电流，从而可能导致过热。因此，通常不推荐直接并联使用 AZ431 来增加电流能力。如果需要更大的电流，应考虑使用其他稳压解决方案，例如具有更高额定电流的稳压器，或者使用外部晶体管进行电流扩展。

　　9. 反向电压保护

　　AZ431 的阴极-阳极之间不应施加反向电压，否则可能损坏器件。在可能出现反向电压的应用中，应添加一个串联二极管进行保护。

　　10. 瞬态响应优化

　　对于需要快速瞬态响应的应用，除了选择合适的输出电容外，还可以通过优化反馈环路的设计来改善响应速度。例如，调整补偿电容的数值，或者在必要时考虑更复杂的补偿网络。

　　第六章：AZ431 与其他稳压器件的比较

　　为了更全面地理解 AZ431 的优势和局限性，将其与其他常见的稳压器件进行比较是很有意义的。

　　1. AZ431 vs. 齐纳二极管

　　齐纳二极管：

　　简单性：齐纳二极管是一种非常简单的两端器件，其稳压原理基于雪崩击穿。

　　固定电压：一旦选定，其稳压值是固定的，无法调节。

　　精度和温度稳定性差：齐纳二极管的齐纳电压受温度影响较大，且通常精度不高。动态电阻也相对较大，这意味着在电流变化时，其两端的电压会有明显变化。

　　功耗：在稳压时需要保持一定的反向偏置电流，这会产生一定的功耗。

　　AZ431：

　　可调性：AZ431 是可编程的，输出电压可以通过外部电阻网络精确设定。

　　高精度和优异的温度稳定性：内部基准电压经过精密修整，具有非常低的温度系数，确保了在宽温度范围内的稳定性和准确性。

　　低动态电阻：AZ431 具有非常低的输出动态电阻，这意味着在电流变化时，其输出电压波动很小。

　　多功能性：除了稳压，还可以用作电压比较器、恒流源等。

　　成本：通常比齐纳二极管略贵，但性能优势使其在许多应用中更具成本效益。

　　结论：在需要可调输出、高精度、高稳定性和低动态电阻的场合，AZ431 明显优于齐纳二极管。齐纳二极管适用于对精度和稳定性要求不高的简单固定电压稳压。

　　2. AZ431 vs. 三端线性稳压器 (如 78xx 系列)

　　三端线性稳压器 (LDO)：

　　使用简便：通常只需输入、输出和地三个引脚，使用非常方便。

　　输出电流能力强：能够提供数百毫安甚至安培级别的输出电流。

　　正向压降：需要一定的输入-输出压差（Dropout Voltage）才能正常工作，否则会进入欠压锁定或输出不稳。

　　功耗高：当输入电压与输出电压压差较大时，线性稳压器会将多余的能量以热量的形式散失，导致效率较低。

　　固定或少数几档可调：大多数 78xx 系列是固定输出电压的，少数可调型号也只有几档。

　　AZ431：

　　分流稳压器：AZ431 是分流稳压器，而不是串联稳压器。这意味着它通过吸收多余的电流来维持电压稳定，而不是通过串联调整管。

　　电流能力限制：AZ431 本身的最大吸入电流通常在 100mA 左右，低于大多数三端线性稳压器。

　　灵活的可调性：输出电压可以在宽范围内精确可调。

　　功耗：其功耗取决于流过自身的电流和两端压降，当作为分流稳压器使用时，其效率取决于整个电路的设计。在某些情况下，可能需要外部限流电阻来分担功耗。

　　应用场景差异：AZ431 更常用于需要精确电压基准、低电流稳压、或作为开关电源反馈环路中的误差放大器。线性稳压器则适用于直接为负载供电，需要较大电流输出的场合。

　　结论：AZ431 和线性稳压器各有优势，适用于不同的应用场景。AZ431 在精度和可调性方面更胜一筹，而线性稳压器在提供大电流输出和使用简便性方面具有优势。

　　3. AZ431 vs. TL431

　　TL431 是市场上非常流行且与 AZ431 功能高度相似的精密可调分流式稳压器。实际上，AZ431 是 TL431 的一个替代品或变体，许多制造商都生产 TL431 的兼容型号，通常以 AZ431、KA431 等命名。

　　功能和引脚兼容性：AZ431 和 TL431 在功能和引脚上通常是兼容的，可以直接互换。

　　性能参数差异：不同制造商生产的 AZ431 或 TL431 在一些关键参数上可能存在细微差异，例如：

　　基准电压精度：不同批次或制造商的 AZ431/TL431 的 VREF 可能略有不同，但通常都在 2.495V 到 2.505V 之间。

　　温度系数：温度系数是衡量基准电压随温度变化的指标，越低越好。优质的 AZ431/TL431 具有非常低的温度系数。

　　最小工作电流：不同型号的最小工作电流可能略有差异。

　　动态电阻：动态电阻越低，稳压效果越好。

　　噪声：某些型号可能具有更低的输出噪声。

　　最大电流和功耗：虽然通常都在 100mA 左右，但具体数值可能有所不同。

　　稳定性：在不同的输出电容和负载条件下，不同型号的稳定性表现可能有所差异。

　　可靠性和供货：TL431 作为一个行业标准，供货渠道广泛，可靠性经过验证。AZ431 作为兼容型号，在性能和可靠性方面通常也会有很好的表现。

　　结论：在大多数应用中，AZ431 和 TL431 可以互换使用。在选择时，应参考具体制造商的数据手册，比较关键参数，并根据应用需求进行选择。对于对精度、温度稳定性或特定瞬态响应有严格要求的应用，可能需要进行更详细的参数对比和实际测试。

　　第七章：AZ431 封装信息与选型

　　AZ431 系列稳压器有多种封装形式，以适应不同的应用需求和散热要求。了解这些封装对于正确选择和使用器件至关重要。

　　常见封装类型

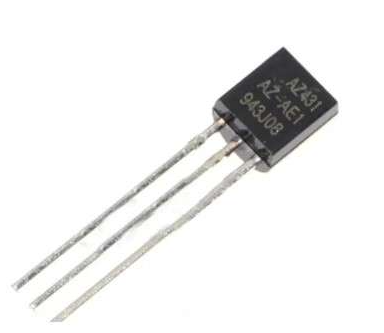

　　TO-92 封装：

　　特点：这是一种常见的直插式塑料封装，通常用于小功率应用。

　　引脚配置：通常为直列三引脚，引脚间距标准，方便手工焊接和插件。

　　散热：散热能力有限，适用于小电流和低功耗应用（通常电流小于几十毫安，功耗小于 500mW）。

　　应用：电池充电器、简单的稳压电路、LED 驱动等。

　　SOT-23 封装：

　　特点：这是一种非常小巧的表面贴装封装，是现代电子产品中常见的选择，尤其适用于空间受限的应用。

　　引脚配置：通常为三引脚或五引脚，引脚间距小，需要机器贴片或熟练的手工焊接。

　　散热：散热能力比 TO-92 更差，通常适用于更低功耗的应用（通常电流小于几十毫安，功耗小于 300mW）。

　　应用：便携式设备、小型电源模块、主板电压基准等。

　　SOP-8 (SOIC-8) 封装：

　　特点：一种常见的表面贴装封装，具有八个引脚，但对于 AZ431 来说，通常只有三个引脚被连接，其余引脚可能为空或用于内部连接。

　　引脚配置：八个引脚分布在两侧，引脚间距比 SOT-23 大，相对容易焊接。

　　散热：相比 TO-92 和 SOT-23 具有更好的散热能力，因为封装尺寸更大，可以通过 PCB 铜箔进行散热。适用于中等功耗应用（通常电流可达 100mA 甚至更高，功耗可达 1W 左右，取决于 PCB 散热条件）。

　　应用：开关电源反馈、DC-DC 转换器、更高电流的稳压应用等。

　　SOD-123 / SOD-323 等更小型封装：

　　特点：这些是更小的表面贴装封装，适用于极致紧凑的设计。

　　散热：散热能力非常有限，仅适用于极小电流和超低功耗应用。

　　应用：空间极度受限的消费电子产品。

　　封装选择考虑因素

　　在选择 AZ431 的封装时，需要综合考虑以下几个因素：

　　最大功耗：这是最重要的考虑因素之一。根据电路的最大输入电压、最小负载电流和设定的输出电压，计算 AZ431 的最大可能功耗。然后选择能够承受该功耗的封装。如果功耗较高，应选择 SOP-8 封装，并可能需要增加 PCB 散热面积或散热片。

　　电流能力：虽然 AZ431 的额定最大电流通常为 100mA，但不同的封装在持续大电流工作下的散热表现不同。

　　空间限制：产品外形尺寸和 PCB 空间是重要的限制因素。SOT-23 和更小的封装适用于空间受限的应用。

　　焊接方式：TO-92 适合手工焊接和波峰焊。SOT-23 和 SOP-8 是表面贴装器件，需要回流焊或熟练的手工焊接。

　　成本：不同封装类型的成本可能略有差异，但通常不是决定性因素。

　　热管理：除了选择封装，还需要考虑 PCB 布局对散热的影响。例如，在 SOP-8 封装下，可以通过增加阴极和阳极引脚连接的铜箔面积来改善散热。

　　AZ431 选型建议

　　在实际项目中，选型 AZ431 时，除了考虑封装，还需要查阅具体制造商的数据手册，关注以下关键参数：

　　基准电压 VREF 的精度和温度系数：决定了输出电压的稳定性和准确性。对于高精度应用，应选择 VREF 精度高、温度系数低的型号。

　　最小工作电流 IK(min)：确保在所有工作条件下都能满足此电流。

　　最大阴极电流 IK(max)：确保在最坏情况下不会超过此限制。

　　动态输出阻抗 ZKA：越低越好，表示稳压性能越好。

　　输出噪声电压 Vn：对于噪声敏感的应用，需要关注此参数。

　　电源抑制比 (PSRR)：衡量 AZ431 抑制输入电源纹波的能力。

　　工作温度范围：确保器件能够在预期的环境温度范围内稳定工作。

　　举例说明：

　　案例一：小型便携设备中的电压基准

　　需求：提供一个精确的 2.5V 电压基准，电流需求小，空间紧凑。

　　推荐：SOT-23 封装的 AZ431，其小尺寸和足够的精度足以满足要求。

　　案例二：反激式开关电源的反馈

　　需求：需要精确的输出电压控制，且 AZ431 需要处理一定电流，同时可能需要更好的散热。

　　推荐：SOP-8 封装的 AZ431，因为它能够提供更好的散热，更适合在开关电源中长时间稳定工作。

　　案例三：通用可调稳压器

　　需求：作为实验板或通用电源的输出稳压，对封装尺寸要求不高，方便焊接。

　　推荐：TO-92 封装的 AZ431，其直插式设计方便试验和调试。

　　第八章：AZ431 在未来电子设计中的展望

　　尽管 AZ431 已经是一款成熟且广泛应用的器件，但随着电子技术的不断发展，其在未来的应用中仍将扮演重要角色，并可能出现一些新的趋势和挑战。

　　1. 更高的集成度与多功能性

　　未来，我们可能会看到 AZ431 与其他功能模块的更高集成度。例如，将 AZ431 的核心稳压功能与过流保护、过温保护、欠压锁定等保护电路集成在一起，形成更完整的电源管理单元。这种集成度可以简化电路设计，减小 PCB 面积，并提高系统的可靠性。此外，更智能的 AZ431 变体可能会内置数字接口，允许通过微控制器对输出电压进行数字编程，实现更灵活的电压控制。

　　2. 节能与高效率要求

　　随着对电子产品能效要求的不断提高，对低功耗器件的需求也越来越迫切。虽然 AZ431 本身已经具有较低的静态电流，但作为分流稳压器，在某些应用中仍会产生一定的功耗。未来，可能会出现更低功耗、更高效率的 AZ431 改进型，例如通过优化内部电路设计，进一步降低最小工作电流，或者在低功耗模式下降低内部基准电压的消耗。

　　3. 微型化与超小型封装

　　随着可穿戴设备、物联网设备和医疗设备等新兴领域的快速发展，对器件尺寸的要求越来越严苛。目前已经有 SOT-23 甚至更小的封装，但未来可能会出现更极致的微型化封装，例如晶圆级芯片尺寸封装 (WLCSP) 或倒装芯片 (Flip-Chip) 封装，这将进一步缩小 AZ431 的物理尺寸，使其能够集成到更小的空间中。

　　4. 对复杂电源系统的支持

　　在复杂的电源管理系统中，例如多路输出电源或动态电压调节 (DVS) 系统，AZ431 可能会继续作为精确的电压反馈和误差放大器。随着电源拓扑结构和控制算法的演进，AZ431 可能需要与更先进的数字控制器和高效率功率级协同工作，以实现更精确、更快速的电压调节。例如，在混合信号控制的电源中，AZ431 可以提供高精度的模拟基准电压，与数字控制算法相结合，实现更优化的性能。

　　5. 汽车电子与工业应用

　　汽车电子和工业控制领域对器件的可靠性、宽温度范围和抗干扰能力有极高的要求。未来，AZ431 可能会推出更多满足这些严苛标准的产品，例如 AEC-Q100 认证的汽车级 AZ431，或者在更高温度范围和更恶劣电磁环境下仍能稳定工作的工业级 AZ431。这将使其在电动汽车、工业自动化设备和智能工厂等领域发挥更大的作用。

　　6. 材料科学与制造工艺的进步

　　半导体材料科学和制造工艺的持续进步也将推动 AZ431 的发展。例如，采用更先进的工艺节点可以实现更低的噪声、更高的精度和更小的芯片面积。新的封装材料和散热技术也可以提高 AZ431 的功率处理能力和可靠性。

　　7. 与新型传感器和执行器的结合

　　AZ431 作为高精度电压基准，可以与各种新型传感器和执行器结合使用。例如，在精密测量中，它可以为传感器提供稳定偏置电压或参考电压。在驱动某些新型执行器时，AZ431 也可以作为反馈环路中的关键元件，确保精确控制。

　　尽管有这些展望，AZ431 作为一款基本且经典的模拟器件，其核心功能和原理在很长一段时间内仍将保持不变。其持续的生命力在于其出色的性能、高性价比以及广泛的适用性。对于电子工程师而言，深入理解并熟练运用 AZ431 仍然是进行有效电路设计的重要技能。

　　结论

　　AZ431 是一款功能强大、灵活多变的精密可调分流式稳压器，在各种电子应用中发挥着不可替代的作用。通过深入理解其引脚功能、工作原理和典型应用电路，工程师可以充分利用其高精度、高稳定性和可调性等优势，设计出性能优异、可靠性高的电子系统。从简单的稳压器到复杂的开关电源反馈控制，从电池充电到 LED 驱动，AZ431 的身影无处不在。掌握 AZ431 的设计要点和注意事项，将有助于避免常见的电路问题，提高设计效率和成功率。随着电子技术的不断发展，AZ431 仍将不断演进，以适应未来更多样化和更高要求的应用场景。
