CD40106/74HC14施密特触发器芯片引脚图及详细介绍

　　CD40106（CMOS系列）和74HC14（高速CMOS系列）是两种常见的施密特触发器芯片，它们在数字电路中扮演着至关重要的角色。虽然它们属于不同的逻辑系列，但功能相似，都集成了多个施密特反相器，能够对输入信号进行整形和噪声抑制。理解这两种芯片的引脚图、内部结构、工作原理、电气特性以及应用是电子工程师必备的知识。本文将详细探讨这两种芯片，并提供深入的分析。

　　施密特触发器概述

　　施密特触发器是一种具有迟滞特性的比较器。与普通比较器不同，施密特触发器在输入信号上升和下降时，其阈值电压是不同的。这种特性被称为“迟滞”或“回差”，它有效地消除了输入信号在阈值附近抖动引起的输出振荡，从而提高了电路的抗噪声能力和稳定性。

　　施密特触发器通常用于将慢变化的模拟信号转换为清晰的数字信号，或者从噪声中提取出有用的信号。在数字电路中，它常被用作波形整形器、脉冲生成器、振荡器以及各种开关应用中的去抖动电路。

　　CD40106 六路施密特触发器

　　CD40106是CMOS系列的六路反相施密特触发器。它包含了六个独立的施密特反相器，每个反相器都有独立的输入和输出。由于是CMOS器件，CD40106具有低功耗、宽电源电压范围（通常3V到18V）的特点，非常适合电池供电和对功耗要求较高的应用。

　　CD40106 引脚图

　　CD40106最常见的封装是14引脚双列直插（DIP）封装。其引脚分配如下：

　　引脚1 (1Y): 第1个施密特反相器的输出。

　　引脚2 (1A): 第1个施密特反相器的输入。

　　引脚3 (2Y): 第2个施密特反相器的输出。

　　引脚4 (2A): 第2个施密特反相器的输入。

　　引脚5 (3Y): 第3个施密特反相器的输出。

　　引脚6 (3A): 第3个施密特反相器的输入。

　　引脚7 (VSS): 负电源端，通常接地（GND）。

　　引脚8 (4A): 第4个施密特反相器的输入。

　　引脚9 (4Y): 第4个施密特反相器的输出。

　　引脚10 (5A): 第5个施密特反相器的输入。

　　引脚11 (5Y): 第5个施密特反相器的输出。

　　引脚12 (6A): 第6个施密特反相器的输入。

　　引脚13 (6Y): 第6个施密特反相器的输出。

　　引脚14 (VDD): 正电源端。

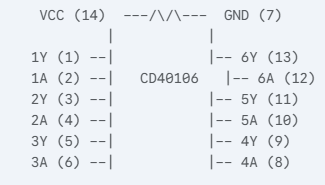

　　图1: CD40106 DIP-14封装引脚图

　　CD40106 内部结构与工作原理

　　CD40106的每个施密特反相器内部都包含一个由场效应晶体管（MOSFET）组成的施密特触发器电路。其核心是一个反馈回路，该回路导致了迟滞效应的产生。当输入电压从低电平逐渐升高时，输出保持在高电平，直到输入电压达到正向阈值电压（VT+），此时输出突然翻转为低电平。反之，当输入电压从高电平逐渐降低时，输出保持在低电平，直到输入电压降至负向阈值电压（VT-），此时输出突然翻转为高电平。由于VT+大于VT-，形成了一个电压窗口，使得输入信号在此窗口内的噪声不会引起输出的误触发。

　　以单个反相器为例，其输入端是一个高阻抗的CMOS栅极，输出端是一个CMOS推挽输出级，可以提供较大的拉电流和灌电流。这种结构使得CD40106能够直接驱动CMOS和TTL负载（在适当的电压兼容条件下）。

　　CD40106 电气特性

　　电源电压范围 (VDD): 3V 至 18V。

　　输入电压范围: 0V 至 VDD。

　　迟滞电压 (VH): 迟滞电压是正向阈值电压（VT+）和负向阈值电压（VT-）之差，即VH = VT+ - VT-。迟滞电压是施密特触发器最重要的参数之一，它决定了芯片的抗噪声能力。CD40106的迟滞电压与电源电压相关，通常为VDD的20%到30%。例如，在VDD=5V时，VH约为1.5V。

　　传播延迟: 输入信号变化到输出信号变化所需的时间。CD40106的传播延迟相对较长，通常在几十纳秒到几百纳秒之间，取决于电源电压和负载电容。

　　静态功耗: 由于是CMOS器件，CD40106的静态功耗极低，在纳安级别。这使得它非常适合低功耗应用。

　　输出电流: 具有一定的输出驱动能力，可以驱动CMOS负载或少量TTL负载。

　　CD40106 典型应用

　　波形整形器: 将噪声大或形状不规则的模拟信号转换为清晰的方波数字信号，常用于传感器接口。

　　去抖动电路: 对机械开关（如按钮）的抖动进行消除，确保输出信号的稳定。

　　振荡器: 结合RC网络可以构成施密特触发器振荡器，产生方波或脉冲信号。

　　定时电路: 用于需要精确延迟或定时功能的应用。

　　脉冲发生器: 生成特定宽度或频率的脉冲。

　　74HC14 六路施密特触发器

　　74HC14是高速CMOS（High-speed CMOS）系列的六路反相施密特触发器。与CD40106类似，它也集成了六个独立的施密特反相器，但其工作速度更快，输出驱动能力更强，且与TTL器件的电平兼容性更好（在5V电源电压下）。74HC14是74系列逻辑芯片中的一员，通常用于对速度和驱动能力有更高要求的数字电路中。

　　74HC14 引脚图

　　74HC14同样最常见的是14引脚双列直插（DIP）封装。其引脚分配与CD40106完全相同，以便于替代和设计：

　　引脚1 (1Y): 第1个施密特反相器的输出。

　　引脚2 (1A): 第1个施密特反相器的输入。

　　引脚3 (2Y): 第2个施密特反相器的输出。

　　引脚4 (2A): 第2个施密特反相器的输入。

　　引脚5 (3Y): 第3个施密特反相器的输出。

　　引脚6 (3A): 第3个施密特反相器的输入。

　　引脚7 (GND): 负电源端，通常接地。

　　引脚8 (4A): 第4个施密特反相器的输入。

　　引脚9 (4Y): 第4个施密特反相器的输出。

　　引脚10 (5A): 第5个施密特反相器的输入。

　　引脚11 (5Y): 第5个施密特反相器的输出。

　　引脚12 (6A): 第6个施密特反相器的输入。

　　引脚13 (6Y): 第6个施密特反相器的输出。

　　引脚14 (VCC): 正电源端。

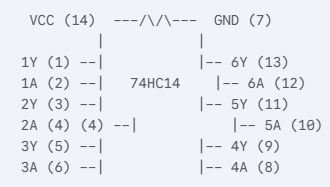

　　图2: 74HC14 DIP-14封装引脚图

　　74HC14 内部结构与工作原理

　　74HC14的内部结构同样基于MOSFET，但其设计针对高速操作进行了优化。它采用了更小的晶体管尺寸和更优化的版图设计，以减小寄生电容和电阻，从而实现更快的开关速度。与CD40106类似，每个反相器都通过内部反馈实现迟滞特性。当输入电压达到上升阈值（VT+）时，输出翻转；当输入电压降至下降阈值（VT-）时，输出再次翻转。这些阈值在5V电源电压下通常设计为与TTL兼容。

　　74HC14 电气特性

　　电源电压范围 (VCC): 2V 至 6V。相比CD40106，其电源电压范围较窄，更常用于5V或3.3V的数字系统。

　　输入电压范围: 0V 至 VCC。

　　迟滞电压 (VH): 74HC14的迟滞电压同样与电源电压相关，但通常更精确和标准化。例如，在VCC=5V时，VT+通常在2.5V至3V之间，VT-在1.5V至2V之间，迟滞电压约为0.5V至1V。这个迟滞值对于噪声抑制非常有效。

　　传播延迟: 74HC14的传播延迟远低于CD40106，通常在几纳秒到几十纳秒之间，这使其能够胜任更高频率的应用。

　　静态功耗: 尽管是高速CMOS，74HC14的静态功耗依然很低，但由于其内部晶体管的优化，在高速开关时动态功耗会略高于CD40106（在相同频率下）。

　　输出电流: 具有较强的输出驱动能力，可以直接驱动多个TTL负载或CMOS负载，通常每个输出可以提供数毫安的电流。

　　74HC14 典型应用

　　高速波形整形: 在高速数字系统中，对信号进行整形，确保信号的完整性和可靠性。

　　时钟发生器: 利用其快速响应和迟滞特性，可以构建精确的时钟振荡器。

　　去抖动电路: 在高速数字输入中对机械开关进行去抖动处理。

　　脉冲整形与生成: 在需要生成窄脉冲或精确控制脉冲宽度的应用中，74HC14表现优异。

　　噪声抑制: 在存在电磁干扰（EMI）或射频干扰（RFI）的环境中，有效抑制信号线上的噪声。

　　CD40106 与 74HC14 的比较与选择

　　如何选择？

　　在选择CD40106或74HC14时，应根据具体的应用需求进行权衡：

　　电源电压： 如果电路工作在5V以上（如9V、12V甚至15V），则CD40106是唯一的选择，因为74HC14无法承受高电压。如果电源电压是3.3V或5V，则两者均可考虑。

　　工作速度： 如果对信号的响应速度要求不高，例如简单的去抖动或低频振荡器，CD40106即可满足要求。如果需要处理高速信号，或者构建高频振荡器，那么74HC14的性能优势会非常明显。

　　功耗： 对于电池供电或对功耗有严格限制的应用，CD40106的极低静态功耗可能更具吸引力。然而，在高速切换时，74HC14的动态功耗会增加，但静态功耗依然很低。

　　驱动能力： 如果需要驱动多个后续逻辑门或具有较大电容的负载，74HC14的更强驱动能力会更合适。

　　抗噪声能力： 两者都具有良好的抗噪声能力。CD40106的迟滞电压通常更大，理论上在极端噪声环境下表现可能更优。但74HC14的迟滞值在标准逻辑电平下也足够有效。

　　逻辑电平兼容性： 在5V电源下，74HC14与TTL逻辑电平有较好的兼容性，可以直接与TTL器件互联。CD40106则主要与CMOS逻辑电平兼容。

　　总的来说，74HC14是数字电路中更常用的选择，因为它提供了速度和驱动能力的平衡，并且广泛应用于5V和3.3V的数字系统中。CD40106则在宽电源电压和极低功耗的特定应用中仍有其独特的优势。

　　施密特触发器的典型应用电路

　　1. 按钮去抖动电路

　　机械按钮在按下或松开时会产生一系列短时间的抖动，这会导致数字系统误判为多次操作。施密特触发器可以有效地消除这种抖动。

　　电路描述：

　　一个按钮通常与一个上拉电阻连接到VDD，另一端接地。当按钮未按下时，输入端为高电平；按下时，输入端被拉低。由于按钮抖动，输入电压会在高电平和低电平之间快速来回跳动。将按钮的输出连接到施密特触发器的输入端，施密特触发器的迟滞特性会过滤掉这些快速的电压变化。只有当电压稳定地超过或低于迟滞阈值时，输出才会发生翻转。

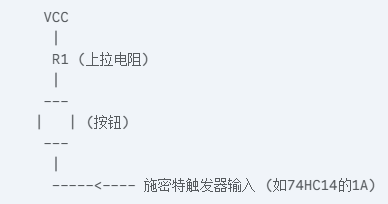

　　图3: 按钮去抖动电路

　　2. RC振荡器

　　施密特触发器结合电阻（R）和电容（C）可以构成简单的方波振荡器。

　　电路描述：

　　将施密特反相器的输出通过一个电阻连接到其输入，并将一个电容连接在输入和地之间。当输出为高电平（VDD）时，电容通过电阻充电，输入电压逐渐升高。当输入电压达到VT+时，输出翻转为低电平（0V）。此时，电容开始通过电阻放电，输入电压逐渐降低。当输入电压达到VT-时，输出再次翻转为高电平。这个过程不断重复，形成周期性的方波输出。

　　振荡频率主要由R和C的值决定，大致公式为：fapprox1/(2timesRtimesCtimesln((V_DD−V_T−)/(V_DD−V_T+)))。对于大多数施密特振荡器，一个简化的近似公式为 fapprox1/(RtimesC) 或 fapprox1/(1.2timesRtimesC)。

　　图4: 施密特触发器RC振荡器

　　3. 波形整形器

　　将模拟信号（例如传感器输出的慢变信号或有噪声的信号）连接到施密特触发器的输入端，可以得到一个清晰的方波数字信号。

　　电路描述：

　　传感器或其他模拟源的输出信号直接连接到施密特触发器的输入。当输入信号上升并超过VT+时，施密特触发器输出低电平。当输入信号下降并低于VT-时，施密特触发器输出高电平。由于迟滞效应，即使输入信号在阈值附近有小的波动，输出也能保持稳定。

　　图5: 波形整形器

　　4. 脉冲发生器

　　结合外部元件，施密特触发器可以用于生成特定宽度的脉冲。例如，一个单稳态多谐振荡器（monostable multivibrator）可以由施密特触发器构建，在接收到触发信号后产生一个固定宽度的脉冲。

　　电路描述（非稳定多谐振荡器为例）：

　　使用两个施密特反相器。第一个反相器的输出通过一个RC网络连接到第二个反相器的输入。第一个反相器的输入接地或固定在某一电平。当第一个反相器输出高电平时，电容充电；当输出低电平时，电容放电。由于RC网络的延迟和施密特触发器的迟滞，可以在第二个反相器输出端得到一个连续的脉冲序列。

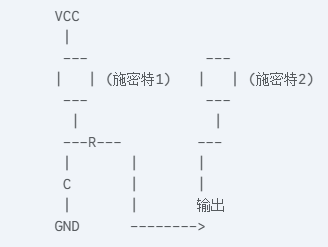

　　图6: 施密特触发器非稳定多谐振荡器

　　这个例子展示了施密特触发器在产生稳定和可控脉冲方面的能力。

　　设计考虑与注意事项

　　在使用CD40106或74HC14施密特触发器时，需要注意以下几点，以确保电路的稳定性和可靠性：

　　电源去耦： 在VDD/VCC引脚和GND引脚之间靠近芯片放置一个0.1μF的陶瓷旁路电容（去耦电容）。这个电容可以有效地滤除电源线上的高频噪声，并为芯片的瞬态电流提供一个低阻抗路径，从而提高电路的稳定性，防止自激振荡或数据紊乱。在高速应用中，去耦电容尤为重要。

　　输入未用处理： 未使用的输入引脚不能悬空。对于CMOS器件，悬空的输入引脚容易受到噪声干扰，导致芯片误动作甚至损坏。未使用的输入引脚应连接到VDD/VCC或GND，或者连接到已使用的输入引脚（如果逻辑功能允许）。例如，对于未使用的反相器，可以将输入接地，这样其输出将保持高电平。

　　输入保护： 施密特触发器的输入端具有ESD（静电放电）保护二极管，但仍然需要注意避免输入电压超过VDD/VCC或低于GND。过高的电压可能会损坏内部保护电路。在极端情况下，可能需要外部限流电阻或二极管来进一步保护输入端。

　　迟滞效应的理解： 施密特触发器的核心在于其迟滞特性。在设计电路时，务必理解迟滞电压VT+和VT-的含义，以及它们如何影响信号的翻转点。例如，在波形整形应用中，迟滞电压决定了能够有效抑制的噪声幅度。在振荡器应用中，迟滞电压直接影响振荡频率。

　　输出负载能力： 虽然74HC14具有较强的输出驱动能力，但仍然需要确保其输出电流不超过数据手册中规定的最大值。过大的负载电流会导致输出电压下降，甚至损坏芯片。在驱动高电流负载时，应考虑使用额外的驱动器或缓冲器。

　　噪声与干扰： 尽管施密特触发器本身具有抗噪声能力，但在布局布线时仍应尽量减少信号线的长度，避免平行布线，并采用良好的接地设计，以最大程度地减少外部噪声的耦合。电源线和地线应足够粗，以降低阻抗。

　　温度影响： 施密特触发器的电气特性（如阈值电压、传播延迟）会随着温度的变化而略有漂移。在宽温度范围的应用中，需要查阅数据手册了解这些参数的变化范围，并考虑其对电路性能的影响。

　　封装类型： CD40106和74HC14除了常见的DIP封装外，还可能提供SOP、TSSOP等表面贴装封装。在设计PCB时，需要根据所选的封装类型绘制正确的封装尺寸和焊盘布局。

　　未来展望与发展

　　尽管CD40106和74HC14是经典的通用逻辑芯片，广泛应用于各种电子设备中，但随着集成电路技术的发展，它们也在不断演进。

　　更小的封装： 为了适应小型化和高密度集成需求，这些芯片正在向更小的表面贴装封装（如SOT、SC-70、VSSOP等）发展，以便在空间受限的设备中应用。

　　更低的功耗： 新一代的CMOS工艺技术使得逻辑芯片的静态和动态功耗进一步降低，这对于延长电池寿命和绿色电子产品至关重要。例如，LVC、AUP、V系列等超低功耗逻辑系列正在出现。

　　更宽的电压范围： 尽管CD40106已经提供了较宽的电压范围，但未来可能会有更灵活的电源电压兼容性，以适应更多异构系统中的电压转换需求。

　　集成度更高： 在某些应用中，施密特触发器可能会被集成到更复杂的SoC（System on Chip）或FPGA（Field-Programmable Gate Array）中，作为其内部功能模块之一，从而减少外部元件数量并提高系统集成度。

　　特殊功能集成： 除了基本的施密特触发功能，未来可能会出现集成更多辅助功能（如欠压锁定、过压保护、开漏输出等）的施密特触发器芯片，以满足特定应用的复杂需求。

　　施密特触发器作为数字电路中的基础组件，其原理和应用将持续存在。无论是作为独立的芯片，还是作为更大系统中的一个模块，它们都将继续为信号完整性、噪声抑制和波形整形提供重要的解决方案。掌握这些经典芯片的知识，对于理解和设计现代电子系统至关重要。
