LM2596 5V稳压电路详解

　　LM2596系列芯片是美国国家半导体（现德州仪器，TI）推出的一系列单片集成降压（Buck）型开关稳压器，能够输出3A的驱动电流。它以其出色的易用性、高效率和低成本，在各种电源管理应用中占据了重要地位。本章将详细探讨基于LM2596的5V稳压电路的设计原理、关键参数、元件选择、实际应用及注意事项。

　　1. LM2596 芯片概述与工作原理

　　LM2596是一款集成度高、功能完备的降压型开关稳压器。它内部集成了功率开关、误差放大器、振荡器、欠压锁定、过流保护和过热关断等功能模块，极大地简化了外部电路设计。其核心功能是利用PWM（脉冲宽度调制）技术，通过控制开关管的导通时间，将较高输入电压有效地转换为较低的稳定输出电压。

　　1.1 降压（Buck）转换器基本原理

　　降压转换器的工作原理可以分为两个阶段：

　　开关导通阶段（ON State）： 当LM2596内部的功率开关管导通时，输入电压$V\_{IN}$通过电感$L$给负载供电，同时对电感进行充电，电感电流呈线性上升趋势。此时，二极管处于反向偏置状态。能量从输入端流向输出端，并存储在电感中。

　　开关关断阶段（OFF State）： 当功率开关管关断时，电感中的电流由于惯性会继续流动，为了维持电流连续性，电感的另一端会产生一个反向电动势。此时，续流二极管正向导通，为电感电流提供通路，将电感中储存的能量释放给负载，并对输出电容充电。电感电流呈线性下降趋势。

　　通过不断地重复这两个阶段，并通过控制开关的导通时间（即占空比），LM2596能够精确地将输入电压降至所需的输出电压，并保持其稳定。LM2596内部的误差放大器会将输出电压与一个内部基准电压进行比较，根据比较结果调整PWM信号的占空比，从而实现闭环反馈控制，确保输出电压的稳定性。

　　1.2 LM2596 主要特性

　　宽输入电压范围： 典型值为4.5V至40V，使其适用于多种电源应用。

　　高输出电流能力： 可提供高达3A的连续输出电流。

　　固定输出电压版本： 存在3.3V、5V、12V以及可调版本，方便用户选择。

　　内部振荡器： 固定开关频率为150kHz，简化了设计。

　　高效率： 具有较高的转换效率，尤其是在轻载时也能保持较好的效率，有助于降低功耗和散热需求。

　　完善的保护功能： 包括电流限制（逐周期限流）、热关断保护和欠压锁定（UVLO），提高了系统的可靠性。

　　低待机功耗： 关断模式下功耗极低，适用于电池供电应用。

　　2. LM2596 5V 稳压电路设计

　　设计一个基于LM2596的5V稳压电路相对简单，主要涉及到少量外部元件的选择和布局。以下是其典型应用电路图以及各元件的作用和选择标准。

　　2.1 典型应用电路图

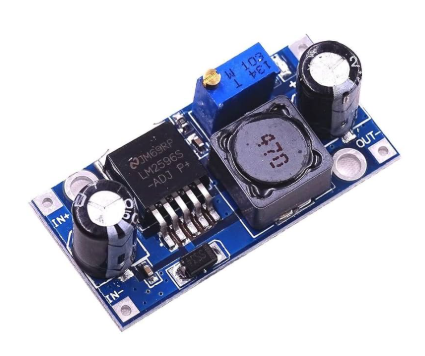

　　(请注意：此图片链接为示意，实际应用中需替换为真实的电路图)

　　一个典型的LM2596 5V稳压电路通常由以下几个主要部分组成：

　　输入电容（C_IN）： 用于滤除输入端的纹波和瞬态噪声，并为LM2596提供瞬时大电流。

　　电感（L）： 储能元件，是降压转换器能量传递的核心。

　　续流二极管（D）： 在开关管关断时提供电流通路，确保电感电流的连续性。

　　输出电容（C_OUT）： 滤除输出纹波，平滑输出电压，并为负载提供瞬时电流。

　　反馈电阻（对于可调版本）： 对于固定输出电压版本（如LM2596-5.0），内部已设置好反馈，无需外部电阻。

　　ON/OFF 控制引脚（可选）： 用于外部控制芯片的使能或关断。

　　2.2 元件选择与计算

　　2.2.1 输入电容 (C_IN)

　　作用： 降低输入电压纹波，提供瞬时电流，并吸收开关切换时产生的尖峰电压。

　　选择： 通常选择低ESR（等效串联电阻）的电解电容或陶瓷电容。容值一般在100μF至470μF之间，具体取决于输入电压纹波和瞬态响应要求。输入电容的耐压值应至少为最大输入电压的1.5倍。为了更好地滤除高频噪声，通常会并联一个小容量的陶瓷电容（如0.1μF或0.01μF）。

　　2.2.2 电感 (L)

　　作用： 在开关管导通时储能，在开关管关断时释放能量，是决定输出纹波电流和转换效率的关键元件。

　　选择： 电感的选择是降压转换器设计的核心。其主要参数包括电感值、饱和电流和直流电阻（DCR）。

　　电感值计算： 对于5V输出，建议选择100μH至330μH的电感。LM2596的数据手册提供了选择电感的图表，根据输入电压和输出电流来选择合适的电感值，以确保电感纹波电流在合理范围内（通常是最大输出电流的20%到40%）。经验公式为：

　　L=VIN(max)×ΔIL×FSWVOUT×(VIN(max)−VOUT)其中，$F\_{SW}$是开关频率（150kHz），$Delta I\_L$是电感纹波电流峰峰值。

　　饱和电流： 电感的饱和电流必须大于最大负载电流加上一半的电感纹波电流（即I_OUT(max)+fracDeltaI_L2）。否则，电感在重载时会饱和，导致电感值急剧下降，进而引起输出电压不稳定或芯片损坏。

　　直流电阻（DCR）： DCR越小，电感损耗越小，效率越高。

　　类型： 推荐使用带屏蔽的功率电感，以减少电磁干扰（EMI）。

　　2.2.3 续流二极管 (D)

　　作用： 在开关管关断时提供电流通路，将电感能量传递给输出端。

　　选择： 必须选择肖特基二极管（Schottky Diode）。肖特基二极管具有正向压降低、反向恢复时间短的优点，能显著降低损耗并提高效率。

　　反向耐压（V_RRM）： 应至少为最大输入电压的1.2至1.5倍。

　　正向电流（I_F）： 必须大于最大输出电流。

　　型号推荐： 例如1N5822、MBR340等。

　　2.2.4 输出电容 (C_OUT)

　　作用： 降低输出电压纹波，稳定输出电压，并为负载提供瞬态响应所需的能量。

　　选择： 同样推荐使用低ESR的电解电容或陶瓷电容。容值通常在100μF至1000μF之间。

　　容值： 较大的容值有助于降低输出纹波，改善瞬态响应。

　　ESR： ESR是影响输出纹波的关键参数，ESR越低，输出纹波越小。

　　耐压： 额定耐压应至少为输出电压的1.5倍。

　　并联小电容： 为了滤除高频噪声，改善高频响应，建议在输出端并联一个0.1μF或0.01μF的陶瓷电容。

　　2.2.5 反馈电阻（针对可调版本LM2596-ADJ）

　　对于LM2596-5.0版本，由于是固定输出5V，内部已经设定好反馈分压电阻，因此无需外部反馈电阻。如果使用的是LM2596-ADJ可调版本，则需要通过两个外部电阻R_1和R_2来设置输出电压。

　　输出电压计算公式：

　　VOUT=VREF×(1+R1R2)

　　其中，$V_{REF}$是LM2596内部的基准电压（通常为1.23V）。

　　选择： 通常选择R_1在1kΩ至10kΩ之间，然后根据所需的$V\_{OUT}$计算$R\_2$。为了减少噪声对反馈的影响，建议使用精度较高的金属膜电阻。

　　2.3 PCB布局考虑

　　良好的PCB布局对于LM2596稳压电路的性能至关重要，它可以有效抑制噪声、提高效率并确保系统稳定性。

　　短而粗的路径： 功率回路（输入电容、LM2596、电感、续流二极管、输出电容）应尽可能短而粗，以减少寄生电感和电阻，降低损耗和噪声。

　　“热环路”最小化： 连接开关管、二极管和电感的环路被称为“热环路”，其面积应尽可能小，以减少EMI辐射。

　　接地： 模拟地和功率地应采用星形接地或单点接地，避免地环路噪声。反馈引脚应直接连接到输出电容的接地端，以确保准确的反馈电压。

　　输入/输出电容靠近芯片： 输入和输出电容应尽可能靠近LM2596的相应引脚放置。

　　散热： LM2596在较大负载下会产生热量，如果需要，应考虑PCB上的散热铜箔面积，或使用散热片。

　　3. LM2596 5V 稳压电路的应用场景

　　LM2596 5V稳压电路因其高效率和稳定性，广泛应用于各种需要将较高直流电压转换为稳定5V直流电压的场合。

　　嵌入式系统供电： 为微控制器、传感器、通信模块等提供稳定5V电源。例如，为STM32、Arduino、树莓派等开发板供电。

　　车载电子设备： 将汽车12V或24V电源转换为5V，为行车记录仪、GPS导航、车载充电器等供电。

　　工业控制： 在工业现场将24V或更高的直流电压转换为5V，为PLC、HMI、各种传感器和执行器供电。

　　LED照明驱动： 为某些需要5V恒压供电的LED灯条或模块提供电源。

　　便携式设备： 在某些电池供电的便携式设备中，将电池电压降至5V以供内部电路使用。

　　DIY项目和原型开发： 作为电子爱好者和工程师在进行各种实验和项目时常用的基础电源模块。

　　4. LM2596 常见问题与故障排除

　　在使用LM2596时，可能会遇到一些问题。了解这些问题的原因和解决方案有助于快速排查故障。

　　输出电压不稳定或纹波过大：

　　原因： 输入/输出电容ESR过高、容值不足；电感饱和；PCB布局不合理导致噪声耦合；反馈回路受干扰。

　　解决方案： 更换低ESR的电容，增加容值；检查电感是否满足饱和电流要求；优化PCB布局，缩短功率回路，避免信号线靠近功率线；检查反馈回路是否受到噪声干扰。

　　芯片发热严重：

　　原因： 负载电流过大；输入输出压差过大；电感DCR过高；续流二极管正向压降过大；散热不足。

　　解决方案： 检查负载电流是否超出LM2596的额定值；在输入输出压差大的情况下，可能需要考虑更高效率的转换方案或增加散热面积；选择低DCR的电感和正向压降低的肖特基二极管。

　　无输出或输出电压过低：

　　原因： 输入电压不正常；LM2596损坏；ON/OFF引脚未正确连接（如果使用）；元件焊接错误；二极管接反或损坏；电感开路。

　　解决方案： 检查输入电压是否在正常工作范围内；检查芯片本身是否损坏；确保ON/OFF引脚处于使能状态（例如直接连接到输入电压或通过上拉电阻）；仔细检查所有元件的焊接，特别是极性元件；用万用表检查二极管和电感的连通性。

　　高频噪声干扰：

　　原因： PCB布局不当，功率回路面积过大；未屏蔽的电感；输入输出滤波不足。

　　解决方案： 优化PCB布局，使功率回路面积最小化；使用带屏蔽的功率电感；在输入和输出端增加更多高频去耦电容（如0.1μF或0.01μF陶瓷电容）。

　　5. LM2596 与其他开关稳压器比较

　　LM2596作为经典的开关稳压器，尽管推出时间较早，但其性能依然能满足许多应用需求。然而，随着技术的发展，市面上出现了更多新型、性能更优异的开关稳压器。

　　与线性稳压器（如LM7805）相比：

　　LM2596效率更高： 尤其在输入输出压差较大时，线性稳压器会将多余的能量以热量的形式散失，效率极低。而LM2596作为开关稳压器，通过开关转换实现电压调节，效率显著提高，减少了散热需求。

　　LM2596散热更少： 效率高意味着发热量少，在高电流应用中优势明显。

　　LM2596成本略高，电路复杂性略高： 相较于只需两个电容的线性稳压器，LM2596需要电感、二极管等，成本和电路板面积会略有增加。

　　与新型高性能开关稳压器相比：

　　LM2596开关频率较低： 150kHz的开关频率相对较低，导致所需的电感和电容体积较大。新型稳压器普遍采用更高的开关频率（如几百kHz到MHz级别），从而可以使用更小体积的外部元件，节省PCB空间。

　　LM2596集成度： 一些新型稳压器集成了更多的功能，甚至将电感集成在芯片内部（模块化稳压器），进一步简化了设计。

　　LM2596瞬态响应： 尽管LM2596性能良好，但一些新型稳压器在瞬态响应和纹波抑制方面表现更优异。

　　LM2596噪声： 较低的开关频率有时会导致在音频范围内产生可闻噪声，而高频开关稳压器通常将噪声推向人耳不可闻的频率范围。

　　尽管存在这些差异，LM2596凭借其成熟的技术、可靠的性能、极高的性价比以及简易的设计，依然是许多非极端性能要求应用场合的理想选择。

　　6. 安全与注意事项

　　在使用LM2596设计和调试电源电路时，务必注意以下安全和操作事项：

　　ESD防护： LM2596是集成电路，对静电敏感。在操作时应采取适当的静电放电（ESD）防护措施。

　　耐压裕量： 所有外部元件的耐压值（特别是电容和二极管）应留有足够的裕量，通常建议是最大工作电压的1.2到1.5倍以上。

　　电流限制： LM2596内部虽然有过流保护，但在设计时仍应确保负载电流不超过芯片的最大额定输出电流。

　　热管理： 在大电流、高输入电压或高温环境下，芯片可能会产生大量热量。务必进行适当的散热设计，例如增加PCB铜箔面积，或在必要时加装散热片。长时间过热工作会缩短芯片寿命，甚至导致损坏。

　　测试与测量： 在调试电路时，应逐步增加输入电压和负载，并用万用表和示波器监测输出电压、电流纹波、芯片温度等关键参数。

　　短路保护： 尽管LM2596有过流保护，但在实际应用中，如果负载侧可能发生短路，建议在输入端增加保险丝或限流电路，以提供额外的保护。

　　EMI/EMC考虑： 开关电源固有的开关特性会产生电磁干扰（EMI）。在设计PCB时，应遵循良好的EMC实践，如最小化热环路面积，使用屏蔽电感，并在必要时添加EMI滤波器。
