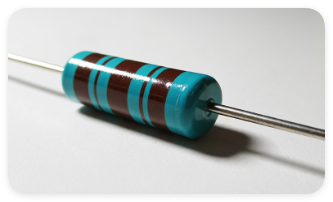

阻值和误差是电阻的关键参数，二者会从不同维度对电路性能产生影响，以下从模拟电路、数字电路、电源电路等不同电路类型展开分析：

一、对模拟电路性能的影响

（一）放大器电路

• 增益偏差

• 原理：放大器的增益与反馈电阻和输入电阻的阻值比密切相关。若电阻误差较大，会使实际阻值比偏离设计值，导致增益出现偏差。

• 示例：在同相比例放大器中，增益公式为Av=1+R1Rf（Av为增益，Rf为反馈电阻，R1为输入电阻）。假设设计增益为10倍，即R1Rf=9，若Rf标称值为90kΩ、误差为±10%，实际阻值范围为81kΩ - 99kΩ；R1标称值为10kΩ、误差为±10%，实际阻值范围为9kΩ - 11kΩ。当Rf=81kΩ、R1=11kΩ时，实际增益约为8.36倍；当Rf=99kΩ、R1=9kΩ时，实际增益约为12倍，与设计值偏差明显。

• 频率响应变化

• 原理：电阻的阻值和寄生电容会影响放大器的频率响应。误差较大的电阻会使电阻值不稳定，导致频率响应曲线发生变化，如带宽变窄、谐振频率偏移等。

• 示例：在宽带放大器中，若反馈电阻的阻值误差导致电路的极点频率发生变化，会使放大器在高频段的增益下降速度加快，带宽变窄，影响信号的传输质量。

（二）振荡器电路

• 振荡频率偏移

• 原理：振荡器的振荡频率由电路中的电阻、电容等元件决定。电阻误差会使振荡回路的参数改变，导致振荡频率偏离设计值。

• 示例：在RC振荡器中，振荡频率公式为f=2πRC1（f为振荡频率，R为电阻，C为电容）。若电阻误差为±10%，电容误差为±5%，当R=10kΩ、C=10nF时，理论振荡频率约为1.59kHz。若电阻实际值为11kΩ，电容实际值为10.5nF，则实际振荡频率约为1.39kHz，与设计值相比有明显偏移。

• 振荡稳定性变差

• 原理：电阻的阻值不稳定会导致振荡器的起振条件、振荡幅度等发生变化，使振荡稳定性变差，可能出现频率抖动、幅度波动等现象。

• 示例：在晶体振荡器电路中，若外接的匹配电阻误差较大，会使晶体的工作状态不稳定，导致输出信号的频率抖动增加，影响时钟信号的准确性。

二、对数字电路性能的影响

（一）逻辑门电路

• 电平判断误差

• 原理：数字电路中，逻辑门对输入电平有明确的判断阈值。电阻误差可能导致分压电路的输出电压偏离预期值，使逻辑门对输入信号的电平判断出现错误。

• 示例：在一个简单的TTL逻辑门输入电路中，通过电阻分压将输入信号转换为合适的逻辑电平。若分压电阻误差较大，当输入信号为高电平时，分压后的电压可能低于逻辑门的高电平阈值，导致逻辑门将其误判为低电平，从而引起电路逻辑错误。

• 传输延迟变化

• 原理：电阻的阻值会影响逻辑门电路的充电和放电时间，进而影响信号的传输延迟。误差较大的电阻会使传输延迟不稳定，影响数字电路的工作速度和时序。

• 示例：在CMOS逻辑门电路中，上拉电阻和下拉电阻的阻值误差会使输出信号的上升时间和下降时间发生变化，导致信号在多个逻辑门之间传输时出现时序偏差，可能引发竞争冒险现象。

（二）计数器与定时器电路

• 计数频率不准确

• 原理：计数器和定时器电路通常依靠RC充放电电路来产生定时脉冲。电阻误差会导致充放电时间常数改变，使计数频率偏离设计值。

• 示例：在555定时器构成的多谐振荡器电路中，振荡周期T=0.693(R1+2R2)C（R1、R2为电阻，C为电容）。若R1和R2的误差为±10%，电容误差为±5%，会使振荡周期发生变化，导致计数器的计数频率不准确，影响定时精度。

• 定时误差累积

• 原理：在长时间定时或计数过程中，电阻误差引起的微小频率偏差会逐渐累积，导致定时误差越来越大。

• 示例：在一个基于计数器的长时间定时电路中，若电阻误差使计数频率比设计值高1%，经过一定时间后，定时误差会达到不可忽略的程度，影响电路的正常功能。

三、对电源电路性能的影响

（一）线性稳压电源

• 输出电压偏差

• 原理：线性稳压电源的输出电压由反馈电阻网络决定。电阻误差会使反馈电压与基准电压的比较结果出现偏差，导致输出电压偏离设定值。

• 示例：在一个简单的串联型线性稳压电源中，输出电压Vout=R2R1+R2Vref（Vout为输出电压，R1、R2为反馈电阻，Vref为基准电压）。若R1和R2的误差为±5%，基准电压为5V，当R1=10kΩ、R2=5kΩ时，理论输出电压为15V。若电阻实际值分别为10.5kΩ和4.75kΩ，则实际输出电压约为15.37V，与设计值有偏差。

• 负载调整率变差

• 原理：电阻误差会影响反馈回路的稳定性，使电源在不同负载下的输出电压变化增大，即负载调整率变差。

• 示例：当负载电流变化时，若反馈电阻误差导致反馈信号不能准确反映输出电压的变化，稳压电源无法及时调整输出，会使输出电压波动较大，影响负载的正常工作。

（二）开关电源

• 占空比不稳定

• 原理：开关电源的占空比控制通常与电阻分压网络有关。电阻误差会使分压后的电压信号不准确，导致PWM控制器输出的占空比不稳定，影响输出电压的稳定性和纹波系数。

• 示例：在一个PWM控制的开关电源中，反馈电阻网络的误差会使PWM控制器接收到的反馈电压与基准电压的比较结果出现偏差，从而使占空比偏离设计值，导致输出电压波动，纹波增大。

• 效率降低

• 原理：电阻误差可能使开关电源的工作状态偏离最佳点，导致开关管的导通损耗、截止损耗等增加，从而使电源效率降低。

• 示例：若反馈电阻误差使开关电源的输出电压偏高，开关管承受的电压应力增大，导通损耗增加；若输出电压偏低，会使负载电流增大，开关管的导通损耗和二极管的导通损耗也会增加，进而降低电源效率。
