原标题：三极管放大电路设计有哪些技巧？

三极管放大电路设计涉及电路结构选择、元件参数计算、稳定性考量等多个方面，以下为你详细介绍设计技巧：

电路结构选择

• 共射极放大电路

• 特点：具有较高的电压放大倍数和电流放大倍数，但输入电阻相对较低，输出电阻较高，且输出电压与输入电压相位相反。

• 适用场景：适用于需要较大电压增益的场合，如音频信号的前级放大。

• 共集电极放大电路（射极跟随器）

• 特点：电压放大倍数接近于 1，但电流放大倍数较大，输入电阻高，输出电阻低，输出电压与输入电压同相位。

• 适用场景：常用于阻抗匹配，如作为缓冲级，将高内阻信号源与低内阻负载连接起来。

• 共基极放大电路

• 特点：电压放大倍数较高，输入电阻低，输出电阻高，频率特性好，输出电压与输入电压同相位。

• 适用场景：适用于高频放大电路，如无线通信中的高频小信号放大。

元件参数计算

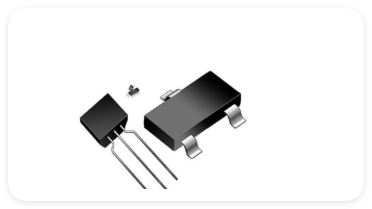

• 三极管选择

• 考虑参数：根据放大电路的工作频率、功率、增益等要求选择合适的三极管。关注三极管的特征频率 fT、集电极最大允许电流 ICM、集电极 - 发射极反向击穿电压 V(BR)CEO 等参数。例如，在高频放大电路中，应选择特征频率 fT 较高的三极管。

• 类型选择：根据电路需求选择 NPN 型或 PNP 型三极管。一般来说，NPN 型三极管应用更为广泛。

• 偏置电阻计算

• 目的：为三极管提供合适的静态工作点，使其工作在放大区。

• 方法：以共射极放大电路为例，通常采用分压式偏置电路。通过设定基极电压 VB 和发射极电流 IE 来计算偏置电阻 RB1、RB2 和发射极电阻 RE。例如，已知电源电压 VCC、基极电压 VB 和基极电流 IB（可近似为 IE/β，β 为三极管的电流放大系数），可根据分压公式计算 RB1 和 RB2：VB=VCC×RB1+RB2RB2，再根据 IE=REVB−VBE（VBE 为基极 - 发射极电压，硅管约为 0.7V）计算 RE。

• 集电极电阻计算

• 作用：将集电极电流的变化转换为电压的变化，实现电压放大。

• 计算方法：根据放大电路的电压增益要求和静态工作点来计算集电极电阻 RC。电压增益 AV 可近似表示为 AV≈−rbeβRC（rbe 为三极管的输入电阻），在已知 AV 和 β、rbe 的情况下，可求出 RC。同时，要保证三极管的集电极电压 VC 在合适的范围内，一般 VC 应大于 VCE(sat)（集电极 - 发射极饱和电压）且小于 VCC。

稳定性考量

• 温度稳定性

• 问题：三极管的参数（如 β、VBE）会随温度变化而变化，导致静态工作点不稳定。

• 解决方法：采用负反馈技术，如发射极电阻 RE 具有负反馈作用，当温度升高时，IE 增大，RE 上的压降增大，使 VBE 减小，从而抑制 IE 的进一步增大，稳定静态工作点。此外，还可以采用热敏电阻补偿等方法。

• 电源波动稳定性

• 问题：电源电压的波动会影响放大电路的静态工作点和输出信号。

• 解决方法：采用稳压电源供电，或在电路中加入去耦电容，滤除电源中的高频干扰和低频纹波。去耦电容一般并联在电源和地之间，靠近三极管的电源引脚。

频率特性优化

• 耦合电容和旁路电容选择

• 作用：耦合电容用于隔直通交，将输入信号耦合到放大电路中，同时阻止直流信号通过；旁路电容用于将发射极电阻 RE 上的交流信号旁路掉，提高电压增益。

• 选择方法：耦合电容和旁路电容的容值应根据放大电路的下限频率 fL 来选择。下限频率 fL 与电容容值 C 和相关电阻 R 的关系为 fL=2πRC1。为了使下限频率足够低，应选择较大的电容容值。但电容容值过大会增加电路的体积和成本，因此需要在性能和成本之间进行折衷。

• 高频补偿

• 问题：在高频放大电路中，三极管的极间电容和分布电容会影响电路的高频特性，导致增益下降和相位失真。

• 解决方法：可以采用中和电容、密勒电容补偿等方法进行高频补偿。中和电容用于抵消三极管的极间电容的影响，密勒电容补偿则是通过在集电极和基极之间接入电容来改善电路的高频特性。

噪声抑制

• 元件选择

• 低噪声三极管：选择噪声系数较小的三极管，以降低放大电路的噪声。

• 电阻类型：金属膜电阻的噪声比碳膜电阻小，在要求较高的放大电路中应优先选用金属膜电阻。

• 电路布局

• 减小干扰：合理布局电路元件，避免信号线之间的相互干扰。输入信号线和输出信号线应尽量分开，电源线和地线应尽量宽，以减小电阻和电感，降低噪声。
