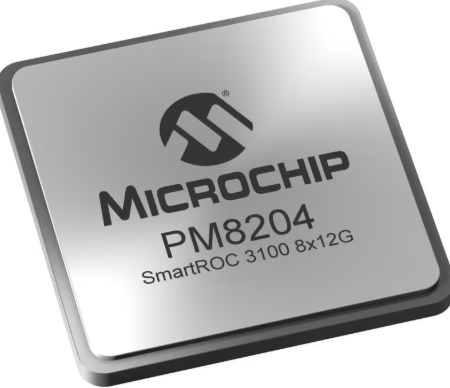

PM8204 详细技术资料：高性能RAID控制器深度解析

引言

在当今数据爆炸的时代，数据的存储、管理与保护已成为企业级应用和高性能计算不可或缺的核心要素。随着服务器、数据中心以及云计算基础设施的飞速发展，对存储系统的性能、可靠性、可扩展性提出了前所未有的高要求。在这一背景下，PM8204 作为一款先进的 RAID控制器卡，凭借其卓越的性能、丰富的功能和强大的数据保护能力，在企业级存储解决方案中扮演着至关重要的角色。它不仅能够显著提升存储系统的读写效率，更能通过多种冗余机制确保数据的完整性和业务的连续性。

PM8204并非简单的硬件组件，它是一个集成了复杂算法、高速处理能力和灵活配置选项的智能系统。它旨在解决传统独立硬盘在性能和可靠性方面的局限性，通过将多个物理硬盘组织成逻辑单元，实现数据并行读写、故障容错和容量扩展。本文将深入探讨PM8204的各个方面，包括其核心功能、内部架构、典型应用场景、性能优势、设计考量以及未来的发展趋势，旨在为读者提供一个全面而深入的理解。

PM8204 概述

PM8204是一款专为高性能、高可靠性存储环境设计的 硬件RAID控制器。它通常以PCIe扩展卡的形式集成到服务器或存储系统中，充当主机系统与多个物理硬盘之间的桥梁。其主要职责是管理连接到它的所有硬盘，并根据预设的RAID（Redundant Array of Independent Disks，独立磁盘冗余阵列）级别规则，将数据分布到这些硬盘上。这种硬件级别的RAID实现方式，相比于软件RAID，能够提供更高的性能、更低的CPU占用率以及更强大的数据保护能力。

PM8204支持广泛的存储接口标准，例如 SAS (Serial Attached SCSI) 和 SATA (Serial Advanced Technology Attachment)，并能够兼容不同容量和类型的硬盘，包括传统的HDD（Hard Disk Drive）和高性能的SSD（Solid State Drive）。其设计目标是为需要处理大量数据、追求极致I/O性能和严格数据安全性的应用提供坚实的基础。无论是数据库服务器、虚拟化平台、视频编辑工作站还是大数据分析集群，PM8204都能通过优化存储子系统，显著提升整体系统表现。

该控制器卡的核心价值在于其能够将多个独立的物理硬盘虚拟化为一个或多个逻辑驱动器，从而实现以下关键目标：

• 性能提升： 通过数据条带化（Striping），将数据分散写入多个硬盘，实现并行读写，从而大幅提高数据传输速率。

• 数据冗余与保护： 通过镜像（Mirroring）或奇偶校验（Parity）等机制，即使一个或多个硬盘发生故障，数据也能得到保护，系统可以继续运行，直至故障硬盘被替换。

• 容量扩展： 允许将多个硬盘的容量合并为一个更大的逻辑卷，满足不断增长的数据存储需求。

• 管理简化： 提供统一的管理界面和工具，简化了对复杂硬盘阵列的配置、监控和维护。

PM8204的出现，极大地简化了企业级存储系统的部署和管理，使得用户能够更专注于业务逻辑，而无需过多关注底层存储的复杂性。

核心功能与特性

PM8204作为一款专业的RAID控制器，集成了多项核心功能和技术特性，以满足现代数据中心对存储系统的高标准要求。这些功能共同构成了其卓越性能和可靠性的基石。

RAID级别支持

PM8204支持业界主流且广泛应用的多种RAID级别，每种级别都针对不同的性能、冗余和成本需求进行了优化。理解这些RAID级别的特点对于合理配置存储系统至关重要。

• RAID 0 (数据条带化)：RAID 0将数据分成小块，并以条带（stripe）的形式并行写入到阵列中的所有硬盘上。这种配置的突出优势在于其 极高的读写性能，因为数据可以同时从多个硬盘读取或写入。然而，RAID 0 不提供任何数据冗余。这意味着，只要阵列中有一个硬盘发生故障，整个阵列的数据都将丢失，因此它适用于对性能要求极高但对数据安全性要求相对较低的场景，例如临时文件存储、视频编辑缓存或高性能计算的中间结果存储。

• RAID 1 (数据镜像)：RAID 1通过将数据完全复制到两个或更多硬盘上来实现冗余。例如，如果使用两个硬盘，数据会同时写入到两个硬盘上，形成一个完全相同的副本。这种配置提供了 最 高级别的数据冗余，只要有一个硬盘正常工作，数据就不会丢失。其读取性能通常与单个硬盘相当或略有提升（通过并行读取），但写入性能受限于最慢的硬盘写入速度。RAID 1的缺点是 存储效率最低，因为一半的硬盘容量用于冗余。它非常适合存储关键任务数据，如操作系统、应用程序或小型数据库，这些数据对可用性要求极高。

• RAID 5 (带分布式奇偶校验的条带化)：RAID 5是一种兼顾性能、冗余和存储效率的RAID级别。它将数据和奇偶校验信息以条带形式分布到阵列中的所有硬盘上。奇偶校验信息用于在单个硬盘故障时重建丢失的数据。这意味着RAID 5可以 容忍单个硬盘故障 而不丢失数据。其读取性能良好，写入性能略低于RAID 0，因为需要计算和写入奇偶校验信息。存储效率相对较高，N个硬盘的阵列，可用容量为N-1个硬盘的容量。RAID 5广泛应用于通用文件服务器、Web服务器和中小型数据库。

• RAID 6 (带双奇偶校验的条带化)：RAID 6在RAID 5的基础上增加了第二组奇偶校验信息，同样以条带形式分布到阵列中的所有硬盘上。这使得RAID 6能够 容忍任意两个硬盘同时故障 而不丢失数据。它提供了比RAID 5更高的冗余级别，特别适合存储非常关键的数据或在硬盘故障率较高的环境中。然而，由于需要计算和写入两组奇偶校验信息，其写入性能通常低于RAID 5，并且需要更多的硬盘。存储效率为N-2个硬盘的容量。

• RAID 10 (RAID 1+0，镜像条带化)：RAID 10是RAID 1和RAID 0的组合。它首先创建多个RAID 1镜像对，然后将这些镜像对组合成一个RAID 0条带化阵列。这种配置提供了 卓越的读写性能（得益于RAID 0的条带化）和 高数据冗余（得益于RAID 1的镜像）。它可以容忍每个镜像对中一个硬盘的故障，甚至在某些情况下可以容忍多个硬盘故障，只要它们不属于同一个镜像对。RAID 10的存储效率与RAID 1相同，为50%。它非常适合对性能和可用性都有极高要求的应用，如大型数据库、事务处理系统和虚拟化环境。

• RAID 50 (RAID 5+0，RAID 5的条带化)：RAID 50是RAID 5和RAID 0的组合。它将多个RAID 5阵列组合成一个RAID 0条带化阵列。这种配置提供了比单个RAID 5更高的性能，同时保留了RAID 5的冗余特性。它能够容忍每个RAID 5子阵列中一个硬盘的故障。RAID 50适用于需要较高性能和良好冗余，并且硬盘数量较多的场景。

• RAID 60 (RAID 6+0，RAID 6的条带化)：RAID 60是RAID 6和RAID 0的组合。它将多个RAID 6阵列组合成一个RAID 0条带化阵列。RAID 60提供了极高的数据冗余，可以容忍每个RAID 6子阵列中两个硬盘的故障，同时通过条带化提升了性能。它适用于对数据安全性有最高要求且需要处理大量数据的超大型存储系统。

PM8204对这些RAID级别的支持，使得用户可以根据具体的应用需求、预算和风险承受能力，灵活选择最合适的存储配置。

接口技术

PM8204作为现代RAID控制器，采用了最新的接口技术以确保高速数据传输和广泛的兼容性。

• PCIe 3.0 x8 接口：PM8204通常通过PCI Express (PCIe) 3.0 x8接口与服务器主板连接。PCIe 3.0提供了每通道8 GT/s（Giga-transfers per second）的数据传输速率，x8配置意味着总带宽高达8 GB/s（双向）。这一高速接口确保了RAID控制器与主机系统之间的数据传输不会成为性能瓶颈，能够充分发挥连接硬盘的潜能，尤其是在使用高性能SSD或进行大量并发I/O操作时。

• 12 Gbps SAS/SATA 支持：PM8204支持12 Gbps SAS (Serial Attached SCSI) 和SATA接口标准。12 Gbps SAS是SAS接口的最新一代，提供了12 Gbit/s的单端口传输速率，相比于6 Gbps SAS，其带宽翻倍。这对于连接高性能企业级SAS硬盘和SSD至关重要，能够满足高并发、高吞吐量的存储需求。同时，PM8204也向下兼容SATA硬盘，这意味着用户可以使用更经济的SATA硬盘来构建存储阵列，从而在成本和性能之间取得平衡。这种兼容性极大地增加了PM8204的灵活性和适用范围。

硬盘设备连接

PM8204通常提供多个内部端口，用于连接SAS/SATA硬盘。根据型号和配置，它可以连接 8个或更多 的物理硬盘。通过使用SAS扩展器（SAS Expander），PM8204甚至能够管理多达 256个或更多 的SAS/SATA硬盘设备。这种强大的连接能力使其能够构建大规模的存储阵列，满足企业级数据中心不断增长的存储容量需求。无论是构建大型的JBOD（Just a Bunch Of Disks）阵列，还是复杂的RAID组，PM8204都能提供足够的物理连接支持。

工作模式

PM8204支持多种工作模式，允许用户根据具体需求灵活配置控制器，以适应不同的应用场景。

• RAID模式：在此模式下，PM8204的所有RAID功能都被启用。控制器将根据用户配置的RAID级别（如RAID 0, 1, 5, 6, 10等）来管理连接的硬盘，并将这些硬盘组合成逻辑卷。在这种模式下，未参与RAID组的直通盘（Pass-through drives）通常不会直接报送给操作系统。这意味着操作系统只能看到由PM8204创建和管理的逻辑卷，而无法直接访问单个物理硬盘。此模式适用于需要硬件RAID功能以提升性能和数据保护的应用。

• Mixed模式：Mixed模式是RAID模式和HBA模式的结合。在这种模式下，PM8204既允许用户创建和管理RAID逻辑盘，同时也会将未参与RAID组的物理硬盘以直通盘的形式报送给操作系统。这意味着操作系统可以同时看到由PM8204管理的RAID逻辑卷，也可以直接访问未被RAID化的单个物理硬盘。这种模式提供了极大的灵活性，适用于那些既需要RAID功能来保护关键数据，又需要直接访问部分硬盘以满足特定应用需求的场景，例如，操作系统安装在RAID 1上，而数据盘则以直通模式提供给软件定义存储（SDS）解决方案。

• HBA模式 (Host Bus Adapter模式)：在HBA模式下，PM8204的所有RAID功能都被禁用。控制器下连接的所有硬盘都将被视为直通盘，直接报送给操作系统。PM8204此时充当一个纯粹的 主机总线适配器，仅仅提供物理连接和数据传输通道，而不进行任何RAID逻辑处理。这种模式适用于以下场景：

• 软件定义存储 (SDS)： 当操作系统或第三方软件负责管理存储逻辑（例如ZFS、Ceph、Windows Storage Spaces Direct等）时，HBA模式是首选，因为它避免了硬件RAID控制器与软件RAID解决方案之间的冲突。

• JBOD (Just a Bunch Of Disks)： 当用户只需要将多个硬盘简单地连接到服务器，并希望操作系统直接识别和管理每个硬盘时。

• 启动盘： 有时，操作系统可能需要直接安装在某个物理硬盘上，而不是RAID卷上。

PM8204的多种工作模式使其能够适应各种复杂的存储架构和应用需求，为系统集成商和最终用户提供了高度的配置灵活性。

缓存与数据保护

高性能RAID控制器通常配备大容量的板载缓存（Cache）内存，以显著提升读写性能。PM8204也不例外，它通常集成 2GB或4GB甚至更大容量的DDR SDRAM缓存。

• 缓存的作用：

• 写入缓存 (Write Cache)： 当数据写入RAID阵列时，首先写入到缓存中，然后由控制器异步地写入到物理硬盘。这使得主机系统可以更快地完成写入操作，从而提高应用程序的响应速度。

• 读取缓存 (Read Cache)： 经常访问的数据块会被存储在缓存中。当主机再次请求这些数据时，可以直接从高速缓存中读取，而无需访问相对较慢的物理硬盘，从而大幅提升读取性能。

• 预读 (Read Ahead)： 控制器可以预测即将被读取的数据，并提前将其从硬盘加载到缓存中，进一步优化读取效率。

• 数据掉电保护 (Cache Data Protection)：由于缓存是易失性存储器，如果服务器在数据尚未从缓存写入到硬盘时意外断电，缓存中的数据将会丢失，这可能导致数据损坏或不一致。为了解决这一问题，PM8204通常配备了 超级电容（Super Capacitor）或电池备份单元（BBU - Battery Backup Unit）。

• 当系统检测到电源故障时，超级电容或BBU会立即提供电力，使得控制器有足够的时间将缓存中的所有数据写入到非易失性存储器（如NAND闪存或RAID控制器上的NVRAM）中。

• 当系统电源恢复时，控制器会从非易失性存储器中恢复数据，并将其写入到物理硬盘，从而确保数据的完整性和一致性。 这种掉电保护机制对于企业级应用至关重要，它能够有效防止因突发断电导致的数据丢失或损坏。

高级管理功能

PM8204提供了丰富的管理功能，允许管理员对RAID阵列进行精细化控制和监控。

• 控制器设置修改 (Modify Controller Settings)： 允许修改控制器的通用属性，如蜂鸣器设置、日志级别等。

• 配置控制器端口模式 (Configure Controller Port Mode)： 允许切换控制器的工作模式（RAID、Mixed、HBA）。

• 高级控制器设置 (Advanced Controller Settings)： 提供对控制器更深层次参数的调整，例如I/O队列深度、错误恢复策略等，以优化特定工作负载的性能。

• 清除配置 (Clear Configuration)： 清除控制器当前的所有RAID组和硬盘配置信息，将控制器恢复到出厂默认状态。

• 备份电源状态管理 (Backup Power Source / Manage Power Settings)： 监控和管理超级电容或BBU的状态，包括充放电周期、健康状况和剩余电量，确保掉电保护功能正常工作。

• BMC设置 (BMC Settings)： 部分高端RAID控制器可能与服务器的BMC（Baseboard Management Controller）集成，允许通过远程管理接口对RAID卡进行监控和配置。

• 硬盘表面扫描分析优先级 (Surface Scan Analysis Priority)： 设置硬盘表面扫描的时间间隔和优先级。硬盘表面扫描是检查硬盘健康状态的重要功能，可以提前发现潜在的坏块并进行修复或标记，从而提高数据可靠性。

• 阵列配置管理 (Array Configuration Management)：

• 创建阵列 (Create Array)： 引导用户创建新的RAID组，选择RAID级别、硬盘成员、条带大小、缓存策略等。

• 删除阵列 (Delete Array)： 删除已存在的RAID逻辑卷。

• 查看阵列状态 (View Array Status)： 实时监控RAID组的健康状况、重建进度、硬盘状态等。

• 重建阵列 (Rebuild Array)： 当阵列中某个硬盘故障并被替换后，控制器会自动或手动启动数据重建过程，利用冗余信息恢复丢失的数据。

• 迁移RAID级别 (RAID Level Migration)： 允许在不丢失数据的情况下，将现有RAID组的级别进行转换（例如从RAID 1迁移到RAID 5），以适应不断变化的存储需求。

• 在线容量扩展 (Online Capacity Expansion)： 在不中断服务的情况下，向现有RAID组中添加新的硬盘或利用现有硬盘的剩余空间来扩展逻辑卷的容量。

• 硬盘管理 (Physical Drive Management)：

• 查看硬盘信息 (View Drive Information)： 获取连接硬盘的详细信息，如型号、序列号、容量、固件版本、健康状态（SMART信息）等。

• 热备盘配置 (Hot Spare Configuration)： 配置一个或多个硬盘作为热备盘。当阵列中的工作硬盘发生故障时，热备盘会自动接替其位置，并立即开始数据重建，从而最大限度地减少服务中断时间。

• 硬盘诊断 (Drive Diagnostics)： 运行诊断测试以检查硬盘的健康状况和性能。

这些高级管理功能通过直观的UEFI界面、命令行工具或基于Web的管理软件提供，极大地简化了RAID阵列的部署、维护和故障排除。

内部架构与组成

PM8204作为一款高性能RAID控制器，其内部架构是高度集成和优化的，旨在实现高效的数据处理和可靠的存储管理。虽然具体的芯片级设计细节属于厂商的专有信息，但我们可以从功能模块的角度对其组成进行分析。

主控芯片 (Controller Chip)

这是PM8204的核心，通常是一个高度集成的 片上系统 (SoC)。它包含了：

• 高性能处理器 (High-Performance Processor)： 负责执行RAID算法、管理I/O请求、处理错误、执行固件指令等。这些处理器通常是多核的，以处理并发的存储操作。

• RAID引擎 (RAID Engine)： 硬件加速器，专门用于高效地执行RAID级别的计算，如奇偶校验的生成和验证、数据条带化和镜像操作。硬件RAID引擎能够显著减轻主处理器的负担，并提供比软件RAID更高的性能。

• DMA控制器 (DMA Controller)： 直接内存访问控制器，允许数据在不经过CPU的情况下，直接在内存和I/O设备（如硬盘）之间传输，从而提高数据传输效率。

• 内部总线接口 (Internal Bus Interfaces)： 连接SoC内部各个模块的高速互联总线。

内存模块 (Memory Module)

PM8204通常配备 DDR SDRAM 作为其缓存内存。这部分内存用于：

• 数据缓存： 临时存储读写数据，以弥补主机与硬盘之间速度的差异。

• 固件和元数据存储： 存储RAID控制器的操作系统（固件）以及RAID配置、硬盘映射等元数据。

• 奇偶校验计算缓冲区： 在进行RAID 5/6等操作时，用于存储奇偶校验计算的中间结果。

缓存容量的大小直接影响RAID控制器的性能，尤其是在处理大量小文件或随机I/O时。

接口控制器 (Interface Controllers)

这些模块负责PM8204与外部设备之间的通信。

• PCIe接口控制器： 管理PM8204与服务器主板之间的PCIe总线通信。它负责PCIe协议的物理层、数据链路层和事务层，确保数据在RAID卡和主机CPU/内存之间高效传输。

• SAS/SATA接口控制器： 负责管理PM8204与连接的SAS/SATA硬盘之间的通信。它实现了SAS和SATA协议的物理层和链路层，处理命令、数据传输和错误检测。一个PM8204通常包含多个SAS/SATA端口控制器，以支持多个硬盘的连接。

非易失性存储 (Non-Volatile Storage)

PM8204内部还包含非易失性存储器，用于：

• 固件存储： 存储RAID控制器的BIOS（如UEFI模式下的固件）和主固件。这些固件在控制器上电时加载，并负责初始化硬件、管理RAID配置和处理I/O请求。

• 配置信息存储： 存储RAID阵列的配置信息、硬盘映射、日志等关键元数据。即使控制器断电，这些信息也能得到保留。

• 缓存掉电保护存储 (NVRAM/NAND Flash)： 在掉电保护机制中，当超级电容或BBU提供电力时，缓存中的数据会被写入到这部分非易失性存储器中，以防止数据丢失。

电源管理模块 (Power Management Module)

虽然PM8204本身不是一个PMIC，但其内部也包含电源管理电路，用于：

• 供电稳压： 将PCIe插槽提供的电源转换为RAID控制器内部各个组件所需的稳定电压。

• 功耗管理： 优化控制器的功耗，尤其是在空闲或低负载状态下。

• 掉电检测与保护： 监测输入电源状态，并在检测到电源故障时触发缓存掉电保护机制。

其他辅助模块

• 温度传感器： 监控控制器芯片和周边环境的温度，以便进行热管理和过热保护。

• LED指示灯控制器： 控制板载LED指示灯，显示控制器状态、硬盘状态（如活动、故障、重建）等。

• 诊断与调试接口： 用于制造商进行测试、诊断和固件升级。

这些模块协同工作，使得PM8204能够高效、稳定地管理复杂的存储阵列，并提供强大的数据保护功能。

典型应用场景

PM8204作为一款高性能RAID控制器，其应用范围主要集中在对数据存储性能、可靠性和可扩展性有严格要求的企业级和专业级领域。

服务器与数据中心

这是PM8204最核心的应用场景。在各种类型的服务器中，PM8204能够提供强大的存储支持：

• 企业级数据库服务器： 数据库对I/O性能和数据完整性有极高要求。PM8204通过RAID 10、RAID 50等配置，提供高吞吐量、低延迟的存储，并确保数据在硬盘故障时的可用性。

• 虚拟化平台 (如VMware vSphere, Microsoft Hyper-V)： 虚拟化环境中的虚拟机I/O是随机且并发的，对存储系统造成巨大压力。PM8204能够聚合多个硬盘的I/O能力，为虚拟机提供稳定高效的存储后端，提升虚拟机的运行效率和密度。

• Web服务器与应用服务器： 对于需要快速响应大量用户请求的Web应用和业务系统，PM8204可以加速静态内容和动态数据的存取，提高用户体验。

• 文件服务器与协作平台： 存储大量文档、图片、视频等文件，PM8204通过RAID 5或RAID 6提供大容量存储和数据冗余，确保文件共享和访问的连续性。

• 高性能计算 (HPC) 集群： 在科学计算、模拟仿真等HPC场景中，需要处理海量数据并进行高速读写。PM8204能够提供所需的I/O带宽和并行处理能力。

• 邮件服务器与归档系统： 存储大量的邮件数据和历史档案，PM8204提供可靠的存储解决方案，确保数据的长期可用性和可检索性。

存储阵列

PM8204是构建各种存储阵列（如NAS和SAN）的关键组件：

• 网络附加存储 (NAS, Network Attached Storage)： 在NAS设备中，PM8204负责管理内部的硬盘阵列，提供文件共享服务。它确保NAS设备具有高可用性和数据保护能力，适用于企业内部的文件共享、备份和归档。

• 存储区域网络 (SAN, Storage Area Network)： 在基于FC（光纤通道）或iSCSI的SAN环境中，虽然PM8204本身通常不直接提供FC或iSCSI接口，但它作为后端存储控制器，管理着SAN存储设备内部的物理硬盘，为SAN提供高性能、高可靠的逻辑卷。

• 统一存储 (Unified Storage)： 结合了NAS和SAN的优点，PM8204可以作为其内部硬盘阵列的管理核心，提供灵活的存储资源。

大数据与云计算

随着大数据和云计算的兴起，对底层存储基础设施的需求也在不断演变。

• 大数据分析平台 (如Hadoop, Spark)： 这些平台需要处理PB级别的数据，并进行复杂的分析。PM8204能够提供高吞吐量的存储，支持数据的快速摄取和处理。

• 云存储服务： 在构建私有云或公有云存储服务时，PM8204可以作为存储节点中的关键组件，提供底层的数据块存储和冗余管理。

• 对象存储和分布式文件系统： 虽然这些系统通常采用软件定义存储的方式，但PM8204的HBA模式可以作为基础的物理硬盘接口，为这些分布式存储系统提供可靠的硬件平台。

专业工作站与视频编辑

对于需要处理大容量、高带宽媒体文件的专业工作站，PM8204也发挥着重要作用：

• 视频编辑与后期制作： 4K/8K视频流需要极高的读写带宽。PM8204通过RAID 0或RAID 10等配置，提供流畅的视频编辑体验，并可选择RAID 5/6来保护宝贵的媒体资产。

• 图形设计与CAD/CAM： 处理大型设计文件和渲染任务时，快速的存储访问能够显著提高工作效率。

综上所述，PM8204凭借其强大的功能和灵活的配置，能够满足从小型企业到大型数据中心，从通用应用到专业领域的各种存储需求，是构建高性能、高可靠性存储系统的理想选择。

性能优势分析

PM8204作为一款硬件RAID控制器，其核心价值在于能够显著提升存储系统的性能、可靠性和可管理性。这些优势是其在企业级应用中不可或缺的原因。

读写性能提升

PM8204通过多种机制协同工作，实现了对存储系统读写性能的显著优化：

• 并行I/O处理：硬件RAID控制器能够同时向多个物理硬盘发送读写命令，并并行处理来自这些硬盘的数据。例如，在RAID 0配置中，数据被分成条带并同时写入到阵列中的所有硬盘。这种并行性极大地缩短了数据传输时间，从而提高了整体吞吐量（Sequential Read/Write Speed）。对于需要处理大文件或进行连续数据流传输的应用（如视频编辑、数据备份），这种性能提升尤为明显。

• 高速缓存加速：PM8204内置的大容量DDR SDRAM缓存是其性能优势的关键组成部分。

• 写入缓存 (Write-back Cache)： 当主机发出写入请求时，数据首先被快速写入到RAID控制器的缓存中，并立即向主机返回写入完成信号。控制器随后在后台将数据异步地写入到物理硬盘。这使得主机应用程序能够更快地继续执行下一个任务，从而提高了系统的响应速度和整体写入吞吐量。

• 读取缓存 (Read Cache) 和预读 (Read Ahead)： 经常被访问的数据块会被保留在缓存中。当主机再次请求这些数据时，可以直接从高速缓存中读取，避免了访问速度较慢的物理硬盘。此外，控制器可以智能地预测主机接下来可能需要的数据，并提前将其从硬盘加载到缓存中，进一步优化了读取性能，尤其是在随机读取模式下。

• 硬件加速引擎：PM8204内部集成了专用的硬件RAID引擎，用于执行复杂的RAID算法，如奇偶校验的计算和验证。这些硬件加速器能够以极高的效率完成这些计算密集型任务，而无需占用服务器主CPU的资源。这不仅提升了RAID操作的速度，也确保了服务器CPU能够将更多的计算能力投入到应用程序的执行中，从而提升了整体系统性能。

• 队列深度与命令优化：PM8204能够管理更深的I/O队列，并对硬盘命令进行优化排序（如NCQ - Native Command Queuing），以最大限度地减少硬盘寻道时间，提高硬盘的I/O操作效率。这对于处理大量并发的随机读写请求（如数据库事务）至关重要。

数据可靠性与冗余

数据可靠性是企业级存储系统的生命线，PM8204通过其支持的RAID级别提供了强大的数据冗余和保护机制：

• 故障容错能力：通过RAID 1、RAID 5、RAID 6、RAID 10、RAID 50、RAID 60等冗余RAID级别，PM8204能够确保即使阵列中一个或多个物理硬盘发生故障，数据也不会丢失，系统仍能继续正常运行。例如，RAID 5可以容忍单个硬盘故障，而RAID 6可以容忍两个硬盘故障。当故障硬盘被替换后，控制器能够利用奇偶校验信息或镜像数据自动或手动重建丢失的数据，恢复阵列的完整性。

• 缓存掉电保护：如前所述，PM8204通常配备超级电容或BBU，在意外断电时提供临时电源，将缓存中的数据写入到非易失性存储器，从而防止数据丢失。这对于确保关键业务数据的完整性至关重要。

• 热备盘支持：PM8204支持配置热备盘（Hot Spare）。当阵列中的一个工作硬盘发生故障时，热备盘会自动激活并接替故障硬盘的位置，立即开始数据重建过程。这大大缩短了阵列处于降级状态的时间，降低了数据丢失的风险，并减少了管理员的干预需求。

• 硬盘健康监控：PM8204能够持续监控连接硬盘的健康状态，例如通过SMART（Self-Monitoring, Analysis and Reporting Technology）信息。它能够提前发现硬盘的潜在故障迹象，并及时发出警告，以便管理员在硬盘完全失效之前进行预防性更换，避免数据丢失和系统中断。

可扩展性

PM8204提供了良好的存储可扩展性，以适应不断增长的数据量需求：

• 容量扩展：通过支持更多的物理硬盘连接（例如通过SAS扩展器连接多达256个硬盘），PM8204能够构建TB甚至PB级别的大容量存储阵列。此外，它通常支持 在线容量扩展 (Online Capacity Expansion, OCE)，允许在不中断业务的情况下，向现有RAID组中添加新的硬盘或利用现有硬盘的剩余空间来增加逻辑卷的容量。

• 性能扩展：随着硬盘数量的增加，RAID 0、RAID 50、RAID 60等条带化RAID级别可以提供更高的聚合读写性能。当需要更高的I/O性能时，可以通过增加高性能SSD并将其配置到RAID阵列中来进一步提升。

管理便捷性

PM8204通过提供多种管理界面和自动化功能，简化了RAID阵列的部署、监控和维护：

• UEFI/BIOS配置界面：在服务器启动时，PM8204通常提供一个基于UEFI或传统BIOS的图形化配置界面，允许管理员在操作系统加载之前对RAID阵列进行创建、删除、修改和监控。这种界面直观易用，是进行初始配置和故障排除的主要方式。

• 命令行工具：对于自动化脚本和高级用户，PM8204通常提供命令行接口（CLI）工具，可以在操作系统中执行各种RAID管理任务，实现自动化部署和批量操作。

• 基于Web的管理软件：许多RAID控制器厂商提供基于Web的图形化管理软件，允许管理员通过浏览器远程监控和管理RAID阵列。这些工具通常提供丰富的视图、报警功能和报告，方便管理员随时了解存储系统的运行状况。

• 事件日志与报警：PM8204能够记录详细的事件日志，包括硬盘故障、阵列重建、缓存状态等。当发生异常情况时，它能够通过LED指示灯、蜂鸣器、电子邮件通知或SNMP陷阱等方式发出报警，及时提醒管理员进行干预。

这些性能优势和管理便捷性使得PM8204成为构建稳定、高效、可扩展的企业级存储解决方案的理想选择。

设计考量与部署挑战

尽管PM8204提供了卓越的性能和可靠性，但在实际的设计和部署过程中，仍然需要考虑一些关键因素和潜在挑战，以确保其最佳运行和长期稳定性。

兼容性

确保PM8204与服务器系统的其他组件兼容至关重要：

• 主板PCIe插槽兼容性： PM8204通常使用PCIe 3.0 x8接口。需要确保服务器主板上至少有一个可用的PCIe 3.0 x8或更高版本的插槽，并且该插槽能够提供足够的带宽和电力。虽然PCIe是向下兼容的，但如果插入到较低版本的PCIe插槽（如PCIe 2.0），PM8204的性能可能会受到限制。

• 操作系统兼容性： 确保所使用的操作系统（如Windows Server、Linux发行版、VMware ESXi等）具有PM8204的相应驱动程序。大多数主流操作系统都提供了对常见RAID控制器的支持，但对于较新或较旧的操作系统版本，可能需要手动安装驱动。

• 硬盘兼容性： 尽管PM8204支持SAS和SATA硬盘，但并非所有硬盘都与所有RAID控制器完美兼容。建议查阅PM8204厂商提供的兼容性列表（HCL - Hardware Compatibility List），选择经过验证的硬盘型号，以避免潜在的性能问题或不稳定。特别是对于企业级应用，推荐使用企业级硬盘。

• 固件兼容性： 确保PM8204的固件版本与服务器主板的BIOS/UEFI以及操作系统驱动程序之间具有良好的兼容性。不兼容的固件版本可能导致启动问题、性能下降或功能异常。

散热 (Thermal Management)

高性能RAID控制器，尤其是那些配备了强大主控芯片和高速缓存的型号，在运行时会产生相当大的热量。

• 散热设计： PM8204通常会配备散热片甚至主动散热风扇来散发热量。在服务器机箱内部，需要确保有足够的空气流通，以便散热器能够有效工作。

• 机箱散热： 服务器机箱的整体散热设计对PM8204的稳定运行至关重要。如果机箱内部气流不畅或温度过高，可能导致PM8204过热，进而触发热节流（Thermal Throttling）降低性能，甚至导致系统不稳定或硬件损坏。

• 温度监控： 部署后应持续监控PM8204的工作温度，确保其在安全的工作范围内。许多RAID控制器都提供温度传感器和报警功能。

电源需求

PM8204及其连接的硬盘都需要稳定的电源供应。

• PCIe插槽供电： PM8204主要通过PCIe插槽获取电力。需要确保服务器电源单元（PSU）能够提供足够的功率来支持PM8204以及服务器中的其他组件。

• 硬盘供电： 连接到PM8204的SAS/SATA硬盘也需要单独的电源连接。在大规模存储阵列中，硬盘的总功耗可能非常高，需要确保PSU有足够的功率余量。

• 电源冗余： 在企业级应用中，服务器通常会配置冗余电源（如1+1冗余），以防止单个电源故障导致系统停机。这对于RAID控制器和整个存储系统的稳定性至关重要。

固件更新与维护

定期更新PM8204的固件是保持其最佳性能、稳定性和安全性的关键。

• 性能优化： 新的固件版本通常会包含性能优化、Bug修复和对新硬盘型号的支持。

• 安全性： 固件更新也可能修复潜在的安全漏洞。

• 更新流程： 固件更新通常需要谨慎操作，并遵循厂商的指导。不正确的更新过程可能导致控制器损坏。在更新之前，务必备份重要数据。

• 驱动程序同步： 在更新固件后，通常也建议更新相应的操作系统驱动程序，以确保最佳兼容性和性能。

RAID配置复杂性

虽然PM8204提供了直观的配置界面，但RAID阵列的规划和配置仍然需要专业知识。

• RAID级别选择： 根据应用需求（性能、冗余、成本）选择合适的RAID级别至关重要。错误的RAID级别选择可能导致性能瓶颈或数据保护不足。

• 条带大小 (Stripe Size)： 条带大小的选择会影响RAID阵列的性能。对于大文件顺序读写，较大的条带大小可能更优；对于小文件随机读写，较小的条带大小可能更合适。

• 缓存策略： 写入缓存策略（Write-back vs. Write-through）的选择会影响性能和数据安全性。Write-back通常提供更好的写入性能，但需要掉电保护；Write-through则更安全，但写入性能较低。

• 热备盘配置： 合理配置热备盘数量和类型，以确保在硬盘故障时能够及时进行重建。

• 初始化与重建： 新创建的RAID阵列通常需要进行初始化（Initialization）或后台初始化（Background Initialization）。当硬盘故障后，重建过程需要时间，在此期间阵列处于降级状态，性能可能下降，且存在再次故障的风险。

故障排除与监控

• 日志分析： 熟悉PM8204的事件日志，能够通过日志信息快速定位问题。

• 报警机制： 配置并测试报警机制，确保在硬盘故障、阵列降级等事件发生时能够及时收到通知。

• 管理工具： 熟练使用PM8204提供的管理工具（UEFI界面、CLI、Web管理软件）进行日常监控和故障诊断。

通过充分考虑这些设计考量和潜在挑战，并采取相应的预防措施，可以最大限度地发挥PM8204的性能和可靠性，确保存储系统的长期稳定运行。

市场地位与未来发展

PM8204作为一款在存储领域具有重要地位的RAID控制器，其市场表现和未来发展趋势受到整个数据存储行业变革的影响。

市场地位

PM8204通常由Microchip Technology（通过收购PMC-Sierra获得其存储产品线）等领先的半导体公司生产，这些公司在企业级存储控制器市场拥有强大的技术实力和市场份额。PM8204及其同类产品主要服务于：

• 服务器制造商 (OEMs)： 作为服务器产品的关键组件，集成到戴尔、惠普、联想、浪潮等主流服务器厂商的产品线中。

• 存储系统集成商： 用于构建定制化的存储解决方案，如NAS、SAN和超融合基础设施（HCI）。

• 数据中心和云服务提供商： 作为其底层存储基础设施的重要组成部分，支持大规模数据存储和处理。

在硬件RAID控制器市场，性能、可靠性、兼容性、管理功能和技术支持是决定产品竞争力的关键因素。PM8204凭借其支持的多种RAID级别、高速接口（PCIe 3.0，12Gbps SAS/SATA）、大容量缓存和完善的数据保护机制，在市场上占据一席之地。它满足了传统企业级应用对高性能和高可靠性存储的严苛要求。

未来发展趋势

随着存储技术的不断演进和数据需求的持续增长，RAID控制器也在不断发展，以适应新的挑战和机遇。

• NVMe over Fabric (NVMe-oF) 的兴起：传统的SAS/SATA接口在面对超高性能的NVMe SSD时，可能成为性能瓶颈。NVMe-oF技术允许通过网络（如以太网、光纤通道）直接访问远程NVMe存储，实现更低的延迟和更高的吞吐量。未来的RAID控制器可能会集成对NVMe-oF的支持，或者与支持NVMe-oF的存储介质更紧密地结合。

• 软件定义存储 (SDS) 的普及：SDS将存储的控制平面与数据平面分离，通过软件来管理存储资源。虽然硬件RAID控制器在性能和可靠性方面仍有优势，但SDS的灵活性和可扩展性使其在云计算和大数据领域越来越受欢迎。未来的RAID控制器可能会提供更强大的HBA模式，更好地与SDS解决方案集成，或者提供更开放的API接口，以便SDS软件能够更精细地控制底层硬件。

• 更高带宽的接口：随着PCIe 4.0、PCIe 5.0甚至更高版本的普及，未来的RAID控制器将采用更高带宽的PCIe接口，以匹配新一代硬盘（如PCIe Gen4/Gen5 NVMe SSD）的性能。同时，SAS接口也可能向24Gbps甚至更高速度发展。

• 更智能的存储管理：未来的RAID控制器可能会集成更先进的AI/ML（人工智能/机器学习）算法，用于预测硬盘故障、优化数据放置、自动调整RAID级别以适应工作负载变化，从而实现更智能、更自动化的存储管理。

• 混合存储与分层存储：结合不同性能和成本的存储介质（如SSD和HDD）形成混合存储池，并通过智能分层技术将热数据放在高性能介质上，冷数据放在低成本介质上，以优化存储成本和性能。未来的RAID控制器将提供更强大的混合存储管理功能。

• 安全性增强：随着数据安全威胁的增加，未来的RAID控制器可能会集成更强大的数据加密、安全启动和防篡改等安全功能，以保护存储在阵列中的敏感数据。

• 功耗优化：在数据中心运营成本日益增加的背景下，降低存储系统的功耗变得越来越重要。未来的RAID控制器将继续优化其电源管理设计，以实现更高的能效比。

尽管软件定义存储和NVMe技术带来了新的变革，但硬件RAID控制器在提供稳定、高性能、低延迟的本地存储方面仍然具有不可替代的优势。PM8204及其后续产品将继续在企业级存储市场中发挥关键作用，不断适应技术发展，为用户提供更强大、更可靠的存储解决方案。

结论

PM8204作为一款业界领先的高性能RAID控制器，在当今对数据存储性能和可靠性有极高要求的环境中扮演着举足轻重的角色。通过对PM8204的深入剖析，我们可以看到它不仅仅是一个简单的硬件组件，更是一个集成了复杂技术、提供多重数据保护机制的智能存储管理核心。

它凭借对多种RAID级别（包括RAID 0、1、5、6、10、50、60）的全面支持，使得用户能够根据具体的应用场景和数据重要性，灵活地在性能、冗余和成本之间取得最佳平衡。其采用的PCIe 3.0 x8接口和12 Gbps SAS/SATA支持，确保了与主机系统和物理硬盘之间的高速数据传输，从而显著提升了整体存储系统的读写效率。大容量的板载缓存配合超级电容或电池备份单元，为数据提供了关键的掉电保护，确保了数据在意外情况下的完整性。

此外，PM8204提供的多种工作模式（RAID、Mixed、HBA）以及丰富的高级管理功能，极大地简化了RAID阵列的部署、配置、监控和维护，使得管理员能够更高效地管理复杂的存储基础设施。无论是企业级数据库服务器、虚拟化平台、大数据分析集群，还是专业的视频编辑工作站，PM8204都能够作为其存储子系统的坚实基石，提供卓越的性能、可靠性和可扩展性。

当然，在部署和使用PM8204时，我们也需要充分考虑其与服务器其他组件的兼容性、散热需求、电源供应以及固件更新等方面的挑战。只有通过细致的规划和专业的维护，才能确保PM8204能够长期稳定地发挥其最大潜力。

展望未来，尽管存储技术不断演进，如NVMe over Fabric和软件定义存储的兴起，但硬件RAID控制器在提供高性能、低延迟和高可靠性本地存储方面的核心价值依然不可替代。PM8204及其后续产品将继续适应这些发展趋势，集成更先进的技术，如更高带宽的接口、更智能的管理功能和更强大的安全性，以满足未来数据存储的更高要求。它将持续为构建高效、安全、可靠的数据中心和存储解决方案贡献力量，成为数据时代不可或缺的关键技术。
