AM26LS31C 引脚功能详解：一款高性能四路差分线驱动器

AM26LS31C是一款专为高速数据传输而设计的四路差分线驱动器，符合RS-422A和RS-485标准，具有高速开关、低功耗、低失调电压以及高输出电流驱动能力等优点。其引脚配置紧凑，功能明确，是工业控制、数据通信、仪器仪表等领域的重要元器件。下面，我们将对AM26LS31C的各个引脚进行详尽的剖析。

AM26LS31C 芯片概述

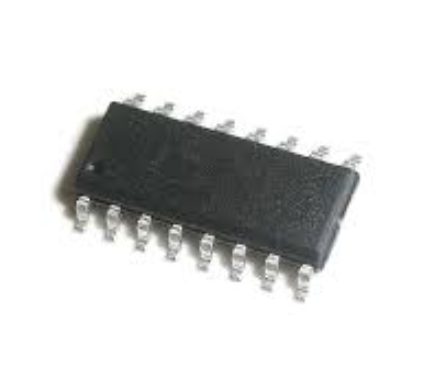

AM26LS31C是一款由德州仪器（Texas Instruments）等公司生产的集成电路，封装形式多样，如SOIC-16、PDIP-16等。它集成了四个独立的差分线驱动器，每个驱动器都包含一个三态输出级，可以有效地驱动长距离、高容性负载的差分传输线。该芯片的设计旨在提供一种坚固可靠的解决方案，以应对电磁干扰（EMI）、共模噪声以及地电位差等挑战，确保数据在恶劣环境下仍能稳定传输。其核心优势在于其差分输出方式，通过同时传输两个反相信号（非反相信号和反相信号），使得接收端能够利用这两个信号的差值进行数据恢复，从而有效抑制共模噪声的干扰，显著提升信号的完整性和抗干扰能力。此外，AM26LS31C还具有短路保护功能，当输出端发生短路时，内部电路会自动限制电流，保护芯片不被损坏，进一步增强了其在工业应用中的可靠性。

AM26LS31C 引脚功能逐一解析

AM26LS31C芯片通常采用16引脚封装，其引脚排列和功能具有高度的标准化。我们将按照引脚编号顺序，逐一深入剖析其功能、工作原理及其在电路中的作用。

1. 1A (Input 1A) - 第一路驱动器逻辑输入端

引脚功能详述：

1A引脚是第一路差分驱动器的逻辑输入端。它接收来自微控制器（MCU）、FPGA、ASIC或其他数字逻辑电路的TTL/CMOS电平信号。这个信号是驱动器输出差分对（1Y和1Z）的基础。当1A引脚接收到高电平（逻辑“1”）时，如果使能端（G）被使能，驱动器内部的逻辑电路会将这个信号转换为差分输出。具体来说，1Y引脚将输出高电平，而1Z引脚将输出低电平。反之，当1A引脚接收到低电平（逻辑“0”）时，1Y引脚将输出低电平，而1Z引脚将输出高电平。这种互补的输出方式是差分信号传输的本质。

工作原理与内部结构：

在芯片内部，1A引脚连接到一个由施密特触发器组成的输入级。施密特触发器具有迟滞特性，能够有效抗噪声，防止输入信号在电平临界点附近因噪声抖动而产生误判，从而确保数字信号的可靠性。这个输入级将外部输入的TTL/CMOS电平信号整形并放大，然后送入驱动器的输出级。输出级由两个推挽式晶体管（通常是N沟道和P沟道MOSFET）组成，一个用于驱动1Y引脚，另一个用于驱动1Z引脚。当1A为高电平时，控制逻辑激活驱动1Y引脚的晶体管，使其导通至VCC，同时关闭驱动1Z引脚的晶体管，使其连接到GND。这种互补开关的方式确保了差分输出的极性翻转。

典型应用与注意事项：

在实际应用中，1A引脚通常直接连接到微控制器的GPIO引脚或串行通信接口（如UART、SPI）的TX引脚。需要注意的是，为了确保信号完整性，连接1A引脚的PCB走线应尽量短且远离高频干扰源。如果驱动源的输出能力较弱，可能需要串联一个小的上拉电阻以确保输入电平的稳定性。此外，为了防止静电放电（ESD）损坏，在电路板设计时应考虑相应的ESD保护措施。

2. 1Y (Output 1Y) - 第一路驱动器非反相输出端

引脚功能详述：

1Y引脚是第一路差分驱动器的非反相输出端。它与1Z引脚共同构成一个差分输出对，用于驱动差分传输线。1Y引脚的逻辑状态直接跟随1A引脚的输入逻辑状态。当1A为高电平且驱动器使能时，1Y引脚输出高电平（接近VCC）；当1A为低电平时，1Y引脚输出低电平（接近GND）。它在差分传输中扮演着正相信号的角色。

工作原理与内部结构：

1Y引脚的输出级是一个推挽式（Push-Pull）结构，由一个上拉晶体管和一个下拉晶体管组成。当驱动器需要输出高电平时，上拉晶体管导通，将1Y引脚连接到电源电压VCC；当需要输出低电平时，下拉晶体管导通，将1Y引脚连接到地GND。这种推挽式结构使得驱动器能够提供强大的拉电流和灌电流能力，从而快速地对传输线上的电容进行充放电，实现高速开关。此外，AM26LS31C的输出级还设计有短路保护功能。当1Y引脚意外短路到地或VCC时，内部电流限制电路会自动启动，限制流过晶体管的电流，防止过热损坏。这种保护机制在工业应用中至关重要，因为线缆短路是一种常见的故障情况。

典型应用与注意事项：

在RS-422或RS-485总线应用中，1Y引脚通常通过一个匹配电阻（也称为终端电阻）连接到差分传输线的一端。该电阻的阻值一般等于传输线的特征阻抗（例如120Ω），用于吸收信号反射，防止信号失真。在使用中，应确保连接1Y和1Z的差分走线长度相等，且尽量靠近，以保持差分信号的对称性，最大化共模抑制效果。走线之间的间距也应保持一致，以确保特征阻抗的均匀性。

3. 1Z (Output 1Z) - 第一路驱动器反相输出端

引脚功能详述：

1Z引脚是第一路差分驱动器的反相输出端。它与1Y引脚功能互补，共同构成第一路差分驱动器的输出。1Z引脚的逻辑状态与1A引脚的输入逻辑状态相反。当1A为高电平且驱动器使能时，1Z引脚输出低电平（接近GND）；当1A为低电平时，1Z引脚输出高电平（接近VCC）。它在差分传输中扮演着反相信号的角色。

工作原理与内部结构：

与1Y引脚类似，1Z引脚也采用推挽式输出结构。当1A为高电平时，控制逻辑会关闭驱动1Z引脚的上拉晶体管并打开下拉晶体管，使其输出低电平；当1A为低电平时，控制逻辑会打开上拉晶体管并关闭下拉晶体管，使其输出高电平。这种精确的逻辑控制确保了1Y和1Z之间始终保持相反的电平状态。值得注意的是，AM26LS31C的设计确保了1Y和1Z引脚的开关速度、上升沿和下降沿时间都非常匹配，这种对称性对于减少共模噪声、提高信号完整性至关重要。任何不对称都可能导致共模信号转换为差模信号，从而降低抗干扰能力。

典型应用与注意事项：

在RS-422或RS-485总线应用中，1Z引脚与1Y引脚一同通过差分传输线缆连接到接收端。为了实现终端匹配，1Z引脚也应通过一个匹配电阻连接到传输线的另一端。在连接差分线缆时，务必注意极性，将1Y连接到“A”端，将1Z连接到“B”端，或者反之，但必须保持一致。如果极性接反，接收端将无法正确解码差分信号。同样，PCB走线的设计也需要遵循与1Y相同的原则，保持走线的对称性和阻抗匹配。

4. G (Enable) - 驱动器使能端

引脚功能详述：

G引脚是四路驱动器的公共使能端。它是一个低电平有效的控制引脚。当G引脚为低电平（逻辑“0”）时，芯片的四个差分驱动器都被使能，它们的输出（1Y/1Z, 2Y/2Z, 3Y/3Z, 4Y/4Z）会根据各自的输入（1A, 2A, 3A, 4A）进行驱动。当G引脚为高电平（逻辑“1”）时，所有四个驱动器都会被禁用，它们的输出进入高阻态（High-Z）。

工作原理与内部结构：

在芯片内部，G引脚的逻辑输入连接到一个全局控制逻辑门。当G为高电平时，这个逻辑门会向所有四个驱动器的输出级发送一个“禁用”信号。这个信号会关闭所有输出级推挽结构中的上拉和下拉晶体管。当两个晶体管都关闭时，输出引脚（例如1Y和1Z）就与电源和地都断开，处于悬空状态，其电平由外部总线上的其他器件决定，这就是所谓的高阻态。高阻态是实现多点总线（如RS-485）的关键功能。它允许总线上有多个驱动器，但同一时间只有一个驱动器被使能，负责数据传输，而其他驱动器则处于高阻态，不影响总线电平。

典型应用与注意事项：

在多点总线（RS-485）应用中，G引脚通常连接到一个微控制器的GPIO引脚，由软件进行控制。为了实现半双工通信，微控制器在发送数据时会将G引脚拉低，使能驱动器；数据发送完毕后，会将G引脚拉高，禁用驱动器，使总线进入高阻态，以便接收端或其他驱动器能够进行数据传输。在RS-422点对点通信中，G引脚通常被永久拉低到地，以保持驱动器的持续使能。在PCB设计中，为了避免使能端因意外浮空而导致总线混乱，建议在G引脚和地之间串联一个弱上拉电阻或直接连接到地。

5. 2A (Input 2A) - 第二路驱动器逻辑输入端

引脚功能详述：

2A引脚是第二路差分驱动器的逻辑输入端。其功能与1A引脚完全相同，只是服务于第二路独立的驱动器。它接收TTL/CMOS电平信号，并将其转换为第二路差分输出（2Y和2Z）。

工作原理与内部结构：

如同1A引脚，2A也连接到内部的施密特触发器输入级，确保信号的可靠性。其后的驱动器输出级也具有推挽结构和短路保护功能。AM26LS31C的四个驱动器是完全独立的，这意味着它们可以并行工作，每个驱动器都可用于驱动不同的差分信号线，互不影响。这使得AM26LS31C非常适合需要多路差分输出的应用，例如多通道数据采集系统或多路控制总线。

典型应用与注意事项：

在应用中，2A引脚可以用于驱动第二路RS-422/RS-485总线，或者在全双工通信系统中，用作发送端（TX）数据输入。同样，连接2A引脚的PCB走线应遵循短、直、远离干扰源的原则，以确保信号完整性。

6. 2Y (Output 2Y) - 第二路驱动器非反相输出端

引脚功能详述：

2Y引脚是第二路差分驱动器的非反相输出端。功能与1Y引脚一致，与2Z引脚组成第二路差分输出对。它在驱动器使能时，输出的逻辑状态与2A引脚输入相同。

工作原理与内部结构：

2Y引脚的输出级与1Y引脚的输出级设计完全相同，具有推挽式结构和短路保护功能。其工作时序和电平特性也与第一路驱动器保持高度一致性，以确保四路驱动器性能的匹配。

典型应用与注意事项：

在应用中，2Y和2Z通常连接到第二路差分信号线，例如在全双工RS-422通信中，作为发送端（TX）的差分输出。需要注意的是，尽管四个驱动器是独立的，但它们共享电源VCC和地GND。因此，在设计电源滤波电路时，需要考虑四路驱动器同时工作时的瞬态电流，通常在VCC引脚附近放置一个去耦电容（例如0.1μF）来吸收瞬态电流尖峰，稳定电源。

7. 2Z (Output 2Z) - 第二路驱动器反相输出端

引脚功能详述：

2Z引脚是第二路差分驱动器的反相输出端。功能与1Z引脚一致，与2Y引脚组成第二路差分输出对。它在驱动器使能时，输出的逻辑状态与2A引脚输入相反。

工作原理与内部结构：

2Z引脚的内部结构与1Z引脚完全相同，推挽式输出级确保了与2Y引脚的互补输出和对称性。这种设计是AM26LS31C作为高速差分驱动器的核心优势之一。

典型应用与注意事项：

在全双工RS-422通信中，2Y和2Z构成了第二路发送通道，用于与接收端进行数据交换。在设计PCB时，应注意确保2Y和2Z的走线与1Y和1Z的走线保持一定的距离，以减少串扰。如果需要，可以在它们之间放置接地屏蔽线。

8. GND (Ground) - 芯片地端

引脚功能详述：

GND引脚是芯片的公共地端。它为芯片内部所有电路提供零电位参考，包括数字逻辑输入级、驱动器输出级以及ESD保护电路。GND引脚必须可靠地连接到系统的主地平面。

工作原理与内部结构：

GND引脚是芯片内部所有电流的回路路径。驱动器输出级在输出低电平时，会将负载电流灌入GND。高速开关时，瞬态电流可能很大，因此GND引脚的连接质量直接影响到芯片的稳定性和性能。一个不稳定的地平面可能导致地弹（Ground Bounce）现象，即地电位因瞬态电流而波动，从而影响逻辑输入和输出电平，导致误操作。

典型应用与注意事项：

在PCB设计中，GND引脚应通过大面积覆铜或宽走线连接到地平面，以减小回路电阻和电感。这对于抑制电磁干扰（EMI）和确保芯片稳定工作至关重要。同时，GND引脚附近的去耦电容的另一端也应尽可能短地连接到地平面，以形成低阻抗的旁路路径。在多层板设计中，通常会将一个内层专门用作地平面，将所有GND引脚都打孔连接到这个地平面。

9. 3Y (Output 3Y) - 第三路驱动器非反相输出端

引脚功能详述：

3Y引脚是第三路差分驱动器的非反相输出端。其功能与1Y和2Y引脚完全相同，与3Z引脚共同组成第三路差分输出对。它在驱动器使能时，输出的逻辑状态与3A引脚输入相同。

工作原理与内部结构：

内部结构与前两路驱动器的非反相输出端完全一致，采用推挽式结构和短路保护。其设计确保了与其它三路驱动器的高度一致性和对称性。

典型应用与注意事项：

在一些复杂的系统中，可能需要同时驱动多个RS-422或RS-485总线。例如，在一个自动化生产线中，AM26LS31C可以用于同时控制四台不同的设备，每台设备使用一条独立的RS-485总线。3Y和3Z引脚就用于驱动第三台设备的总线。在PCB布线时，应保持差分走线的对称性，并注意避免与其他高速信号线并行布线，以减少串扰。

10. 3Z (Output 3Z) - 第三路驱动器反相输出端

引脚功能详述：

3Z引脚是第三路差分驱动器的反相输出端。功能与1Z和2Z引脚一致，与3Y引脚共同构成第三路差分输出对。它在驱动器使能时，输出的逻辑状态与3A引脚输入相反。

工作原理与内部结构：

内部结构与前两路驱动器的反相输出端完全一致，采用推挽式结构，确保了与3Y引脚的互补输出和对称性。

典型应用与注意事项：

在多路通信应用中，3Y和3Z引脚构成了第三路发送通道。为了确保通信的可靠性，需要正确连接终端电阻，并在PCB设计中遵循差分走线的最佳实践。如果应用环境存在强电磁干扰，可以考虑在差分信号线上使用共模扼流圈（Common-Mode Choke）来进一步增强抗干扰能力。

11. 3A (Input 3A) - 第三路驱动器逻辑输入端

引脚功能详述：

3A引脚是第三路差分驱动器的逻辑输入端。其功能与1A和2A引脚相同，服务于第三路驱动器。它接收TTL/CMOS电平信号，并将其转换为第三路差分输出（3Y和3Z）。

工作原理与内部结构：

内部结构与前两路驱动器的逻辑输入端一致，包含施密特触发器以增强抗噪声能力。其输出级同样具有推挽结构和短路保护。

典型应用与注意事项：

在一些需要并行处理多路数据的应用中，3A引脚可以接收来自第三路数据源的信号。例如，在一个视频监控系统中，AM26LS31C的四个驱动器可以分别用于控制四路高速云台的运动，每路驱动器接收来自主控板的控制信号。在这种应用中，3A引脚就负责接收第三路云台的控制信号。

12. 4Y (Output 4Y) - 第四路驱动器非反相输出端

引脚功能详述：

4Y引脚是第四路差分驱动器的非反相输出端。其功能与1Y、2Y和3Y引脚完全相同，与4Z引脚共同组成第四路差分输出对。它在驱动器使能时，输出的逻辑状态与4A引脚输入相同。

工作原理与内部结构：

内部结构与其它三路驱动器的非反相输出端完全一致，采用推挽式结构和短路保护。其设计确保了与其它驱动器的高度一致性和性能匹配。

典型应用与注意事项：

在应用中，4Y和4Z引脚构成了第四路差分通信通道。在设计中，需要为每一路差分信号线都提供独立的终端匹配，以确保总线的信号完整性。在PCB布线时，应注意四路差分信号线之间的隔离，如果空间允许，可以在每对差分线之间放置接地隔离带，以减少串扰。

13. 4Z (Output 4Z) - 第四路驱动器反相输出端

引脚功能详述：

4Z引脚是第四路差分驱动器的反相输出端。功能与1Z、2Z和3Z引脚一致，与4Y引脚共同构成第四路差分输出对。它在驱动器使能时，输出的逻辑状态与4A引脚输入相反。

工作原理与内部结构：

内部结构与其它三路驱动器的反相输出端完全一致，采用推挽式结构，确保了与4Y引脚的互补输出和对称性。

典型应用与注意事项：

4Y和4Z引脚用于驱动第四路差分信号线。在连接长距离线缆时，为了防止瞬态过电压损坏芯片，建议在差分输出端串联小阻值（如10Ω）的限流电阻，并在差分线和地之间并联瞬态电压抑制器（TVS）。这种保护措施在工业现场应用中非常重要。

14. 4A (Input 4A) - 第四路驱动器逻辑输入端

引脚功能详述：

4A引脚是第四路差分驱动器的逻辑输入端。其功能与前三路驱动器的输入引脚完全相同，服务于第四路驱动器。它接收TTL/CMOS电平信号，并将其转换为第四路差分输出（4Y和4Z）。

工作原理与内部结构：

内部结构与其它驱动器的逻辑输入端一致，包含施密特触发器和推挽式输出级。

典型应用与注意事项：

在需要同时处理多路信号的复杂系统中，4A引脚可以接收来自第四路数据源的信号。例如，在一个多通道的DMX512舞台灯光控制系统中，AM26LS31C的四个驱动器可以分别用于驱动四路DMX总线，每路总线控制多台灯具。4A引脚就用于接收第四路DMX总线的控制数据。

15. VCC (Power Supply) - 芯片电源引脚

引脚功能详述：

VCC引脚是芯片的电源供电引脚。它为AM26LS31C内部的所有电路提供工作电压。AM26LS31C通常支持单电源供电，工作电压范围一般为5V。这个电源电压决定了输出差分信号的电平幅度。

工作原理与内部结构：

VCC引脚连接到芯片内部的电源管理和滤波电路，为逻辑门、施密特触发器、输出级晶体管等所有有源器件提供能量。电源的稳定性和纯净度直接影响到芯片的性能。如果电源纹波过大或存在高频噪声，可能会导致芯片工作不稳定，甚至影响输出信号的质量。

典型应用与注意事项：

为了确保芯片的稳定工作，VCC引脚应连接到一个经过良好滤波和稳压的电源。在VCC引脚和GND引脚之间，应放置一个去耦电容，通常是0.1μF的陶瓷电容，且尽可能靠近芯片引脚放置。这个电容的作用是在芯片高速开关时，提供瞬态电流，以避免因电源线阻抗导致的电压跌落，同时还能滤除高频噪声。对于长距离电源走线，可能还需要在电源入口处放置一个更大容量的电解电容（例如10μF）来进一步稳定电压。

16. G (Enable) - 驱动器使能端（重复引脚）

引脚功能详述：

在某些封装形式中，可能会有两个G引脚，它们是内部相连的，功能完全相同，都是四路驱动器的公共使能端，且为低电平有效。这种设计通常是为了方便PCB布线，或者为了增加驱动能力，当需要驱动多个芯片时，可以通过两个引脚并行连接，降低驱动引脚的电流负担。

工作原理与内部结构：

这两个引脚在芯片内部连接在一起，共用一个使能控制逻辑。当任何一个G引脚为高电平，都会禁用所有驱动器。只有当两个G引脚都为低电平时，所有驱动器才会被使能。

典型应用与注意事项：

在实际应用中，通常只需要连接其中一个G引脚即可实现控制。另一个G引脚可以空置，或者为了增加可靠性，可以将两个引脚都连接到同一个控制信号源。在PCB布线时，如果两个G引脚都使用，应确保它们的走线长度和驱动信号源相同，避免因时延不同步而导致的误操作。

AM26LS31C 引脚功能总结与扩展

AM26LS31C的16个引脚功能分工明确，核心在于其四个独立的差分驱动器。每个驱动器由一个逻辑输入引脚（1A, 2A, 3A, 4A），一个非反相输出引脚（1Y, 2Y, 3Y, 4Y），以及一个反相输出引脚（1Z, 2Z, 3Z, 4Z）组成。此外，还有一个公共的低电平有效使能引脚（G），一个电源引脚（VCC），以及一个地引脚（GND）。这种结构使其能够同时处理四路独立的差分信号，非常适合多通道通信系统。

差分信号传输的优势：

AM26LS31C的核心价值在于其差分输出方式。在长距离传输中，由于电磁干扰（EMI）、共模噪声和地电位差等因素的影响，单端信号（例如TTL）很容易失真，导致通信错误。而差分信号通过同时传输两个互补的信号，接收端只关心这两个信号的差值。当外界噪声同时作用于这两条线时（即共模噪声），它们在接收端被相减，从而被有效抑制。这种强大的抗干扰能力是AM26LS31C能够在恶劣工业环境中可靠工作的基础。

三态输出功能的重要性：

使能端G引脚控制的三态输出功能是实现多点总线的关键。在RS-485总线中，多达32个驱动器和接收器可以连接在同一条总线上。在任何给定时间，只能有一个驱动器处于使能状态，负责发送数据，而其他所有驱动器都必须处于高阻态，以防止它们对总线电平产生影响，从而避免总线冲突。AM26LS31C的低电平有效使能设计使得控制逻辑变得简单直观。

应用领域：

AM26LS31C凭借其出色的性能，广泛应用于以下领域：

1. 工业自动化与控制：在PLC、DCS等控制系统中，用于连接各种传感器、执行器和人机界面，实现稳定可靠的数据通信。

2. 数据通信：在RS-422/RS-485总线中作为发送器，用于连接计算机、路由器、交换机等设备，实现长距离数据传输。

3. 仪器仪表：在示波器、频谱分析仪、数据采集卡等设备中，用于高速、高精度的数据传输接口。

4. 医疗设备：在病房监控、医疗影像设备等系统中，用于连接各种医疗传感器和控制单元。

5. 安防监控：在云台摄像机、门禁系统、楼宇对讲等设备中，用于控制信号和数据传输。

总结：

AM26LS31C的引脚功能设计严谨，每个引脚都承载着重要的功能，共同构成了这款高性能差分线驱动器的完整体系。通过深入理解其引脚功能、工作原理和应用场景，工程师们可以更好地利用这款芯片的优势，设计出稳定、可靠、高效的电子系统，满足各种复杂和严苛环境下的通信需求。其多路独立驱动、三态输出、高速率、低功耗以及强大的抗干扰能力，使其在工业和通信领域中扮演着不可或缺的角色。在未来的技术发展中，尽管新的高速接口层出不穷，但AM26LS31C所代表的差分传输技术和其经典的设计思想，仍将是许多工程师学习和借鉴的重要范例。
