74HC08D引脚图及功能

74HC08D是一款广泛应用于数字电路中的集成电路，它属于74HC（高速CMOS）逻辑系列，内部集成了四个独立的二输入与门（AND Gate）。这款芯片以其低功耗、高速度以及宽工作电压范围等特性，在各种数字逻辑设计中扮演着基础且关键的角色。理解其引脚图和功能，是正确使用该芯片进行电路设计的前提。

一、 74HC08D概述

74HC08D是一款四路二输入与门芯片，这意味着它内部包含了四个完全独立的与门单元。每个与门都有两个输入端和一个输出端。与门是一种基本的逻辑门，其输出只有在所有输入都为高电平（逻辑“1”）时才为高电平，否则为低电平（逻辑“0”）。这种特性使得与门在执行条件判断、数据选择、信号同步以及构建更复杂逻辑功能等方面具有不可替代的作用。

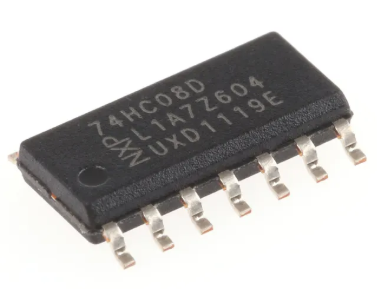

“74”系列是数字集成电路的通用标准，起源于TTL（晶体管-晶体管逻辑）技术，后来发展出CMOS（互补金属氧化物半导体）系列，如HC（高速CMOS）。HC系列兼容TTL的引脚和功能，但在功耗和速度方面有显著提升。后缀“08”表示它是一款四路二输入与门芯片，而“D”通常指SOIC（小外形集成电路）封装，这是一种表面贴装封装，适合紧凑型电路板设计。

这款芯片的广泛应用，得益于其优异的电气特性。它通常可在2V到6V的宽电源电压范围内稳定工作，这使其能够兼容多种微控制器和数字系统的工作电压。此外，HC系列芯片的特点是输入端具有高阻抗，这减少了对前级电路的负载影响，同时输出端具有较强的驱动能力，可以驱动后级电路或多个逻辑门。这些特性共同构成了74HC08D成为数字电路设计中“瑞士军刀”般的地位。

二、 引脚图详解

74HC08D通常采用14引脚的SOIC封装（D型封装）。理解每个引脚的功能对于正确连接和使用芯片至关重要。以下是其引脚的详细说明及功能图示：

       ┌───┐
  1A1 ─┤1  14├─ VCC
  1B1 ─┤2  13├─ 4B4
  1Y1 ─┤3  12├─ 4A4
  2A2 ─┤4  11├─ 4Y4
  2B2 ─┤5  10├─ 3B3
  2Y2 ─┤6   9├─ 3A3
  GND ─┤7   8├─ 3Y3
       └───┘

引脚功能描述：

• VCC (引脚14)： 这是芯片的电源正极输入端。为确保芯片正常工作，必须提供一个稳定的直流电压。对于74HC系列芯片，这个电压通常在2V到6V之间。例如，在与5V微控制器系统配合时，通常会连接到5V电源。

• GND (引脚7)： 这是芯片的电源负极输入端，即接地端。所有电路的共同参考电位，必须连接到电路的公共地。

• 输入引脚 (Ax, Bx)：

• 1A1 (引脚1), 1B1 (引脚2)： 第1个与门的两个输入端。

• 2A2 (引脚4), 2B2 (引脚5)： 第2个与门的两个输入端。

• 3A3 (引脚9), 3B3 (引脚10)： 第3个与门的两个输入端。

• 4A4 (引脚12), 4B4 (引脚13)： 第4个与门的两个输入端。 这些引脚接收数字逻辑电平（高电平或低电平）。根据CMOS逻辑的特性，高电平通常接近VCC，低电平接近GND。

• 输出引脚 (Yx)：

• 1Y1 (引脚3)： 第1个与门的输出端。

• 2Y2 (引脚6)： 第2个与门的输出端。

• 3Y3 (引脚8)： 第3个与门的输出端。

• 4Y4 (引脚11)： 第4个与门的输出端。 这些引脚输出相应与门逻辑运算的结果。其输出电平也符合CMOS标准，高电平表示逻辑“1”，低电平表示逻辑“0”。

三、 与门（AND Gate）功能特性

理解74HC08D的核心在于理解其内部的与门逻辑功能。一个二输入与门的逻辑行为可以用真值表来表示：

从真值表可以看出，只有当两个输入A和B都为逻辑“1”（高电平）时，输出Y才为逻辑“1”（高电平）。在其他任何情况下，只要有一个或两个输入为逻辑“0”（低电平），输出Y就为逻辑“0”（低电平）。

这种“有条件通过”的特性使得与门在数字电路中有着极其广泛的应用。例如，它可以用于：

• 信号使能/选通： 当一个输入作为使能信号时，只有当使能信号为高电平时，另一个输入信号才能“通过”与门，影响输出。

• 数据比较： 将两个二进制位进行与运算，可以检查它们是否都为“1”。

• 逻辑组合： 作为构建更复杂布尔逻辑表达式的基本组成部分。

• 脉冲整形： 与时钟信号配合，可以产生特定宽度的脉冲。

四、 电气特性与工作原理

4.1 工作原理

74HC08D内部的每个与门都是由CMOS晶体管（MOSFET）构建的。CMOS技术以其低静态功耗而闻名，因为在稳态下（输入不变化时），总会有一个N型MOSFET和P型MOSFET处于截止状态，从而显著降低了电流消耗。

一个二输入与门的CMOS实现通常涉及到一个非门（反相器）和一个NAND门（与非门）的组合，或者通过更复杂的晶体管排列来实现。以NAND门为例，其内部结构会使得只有当两个输入都为高电平时，输出才为低电平；然后通过一个反相器将这个低电平翻转为高电平，从而实现与门功能。

当输入信号发生变化时，CMOS器件会短暂地从电源吸收瞬态电流，以对内部寄生电容进行充放电。这就是CMOS器件在动态工作时会产生功耗的原因。然而，相对于TTL器件，CMOS的这种动态功耗通常要低得多，尤其是在低频工作时。

4.2 供电电压（VCC）

74HC08D的推荐工作电压范围通常在2V至6V之间。在这个范围内，芯片的各项电气参数，如输出驱动能力、传播延迟、噪声容限等，都能得到保证。需要注意的是，在实际应用中，供电电压的稳定性对芯片的可靠性至关重要。建议在VCC引脚附近并联一个0.1μF的去耦电容，以滤除电源线上的高频噪声，并为芯片在瞬态电流需求时提供局部电源储备。

4.3 输入/输出特性

• 输入电平： 74HC系列芯片的输入阈值通常设定在电源电压的一半左右。例如，对于5V供电，输入高电平（VIH）通常要求大于3.5V，输入低电平（VIL）通常要求小于1.5V。这种设计提供了良好的噪声容限。输入端具有高阻抗特性，意味着它从前级电路吸取的电流非常小，这使得一个输出可以驱动多个HC系列芯片的输入。

• 输出电平： 74HC08D的输出电压摆幅接近轨到轨，即输出高电平（VOH）接近VCC，输出低电平（VOL）接近GND。这保证了与后续CMOS逻辑电路的良好兼容性。其输出驱动能力（IOH/IOL）通常在mA级别，能够驱动一定数量的门级负载或小电流负载，例如LED（需要串联限流电阻）。

• 传播延迟： 传播延迟是指输入信号变化到输出信号变化之间的时间。对于74HC08D，这个延迟通常在几十纳秒（ns）的量级，具体数值取决于供电电压和负载情况。较高的供电电压通常会导致更快的传播速度，而较大的负载电容则会增加传播延迟。

• 功耗： 74HC08D具有极低的静态功耗（当输入不变化时）。大部分功耗发生在开关转换过程中，即动态功耗。工作频率越高，动态功耗越大。

五、 典型应用场景

74HC08D作为一款基础的逻辑门芯片，其应用场景非常广泛，几乎存在于所有数字电子系统中。以下是一些典型的应用示例：

5.1 信号使能与控制

这是与门最常见的应用之一。例如，在一个数据总线系统中，可以使用与门来使能某个特定设备的读写操作。当一个“使能”信号为高电平时，数据信号才能通过与门；当“使能”信号为低电平时，与门输出始终为低电平，相当于禁止了数据传输。

示例：数据通道选择

假设有一个系统需要根据一个控制信号来决定是否允许某个数据信号通过。我们可以使用74HC08D的一个与门来实现：

• 控制信号（Enable）连接到与门的A输入。

• 数据信号（Data_In）连接到与门的B输入。

• 与门的输出（Data_Out）就是使能后的数据信号。

只有当Enable为高电平且Data_In为高电平，Data_Out才为高电平。这实际上实现了数据信号的“选通”功能。

5.2 逻辑组合与布尔函数实现

与门是构建任何复杂布尔逻辑函数的基础之一。通过组合与门、或门、非门等基本逻辑门，可以实现任何所需的逻辑功能。

示例：安全门锁逻辑

假设一个安全门锁系统需要两个条件同时满足才能开门：钥匙插入（Key_Inserted）和密码正确（Password_Correct）。这两个信号都可以是数字高电平表示“真”。我们可以用一个与门来实现开门逻辑：

• Key_Inserted 连接到与门输入A。

• Password_Correct 连接到与门输入B。

• 与门输出连接到开门机构的驱动电路。

只有当Key_Inserted和Password_Correct都为高电平时，开门机构才会激活。

5.3 脉冲同步与整形

与门可以用于同步异步信号或对脉冲进行整形。例如，如果有一个异步事件信号，需要与系统时钟同步，可以使用与门。

示例：时钟同步脉冲

假设有一个外部传感器产生一个异步的触发信号（Trigger_Async），而系统需要一个与系统时钟（System_CLK）同步的触发脉冲。我们可以用与门来生成：

• System_CLK 连接到与门输入A。

• Trigger_Async 连接到与门输入B。

• 与门输出将产生一个在System_CLK高电平期间且Trigger_Async为高电平的同步脉冲。

这个同步脉冲可以确保后续电路在稳定的时钟边沿进行操作，避免竞争和冒险。

5.4 状态检测与指示

当多个条件都必须满足时，与门可以用来生成一个指示信号。

示例：设备就绪指示灯

一个复杂的设备可能有多个子系统，只有当所有子系统都处于“就绪”状态时，整个设备才算就绪。例如，电源正常（Power_OK）、传感器校准完成（Sensor_Calibrated）、通信链路建立（Comm_Link_Up）。可以将这三个信号分别输入到与门，或者如果超过两个，可以级联多个与门。

• Power_OK 连接到与门1输入A。

• Sensor_Calibrated 连接到与门1输入B。

• 与门1的输出连接到与门2输入A。

• Comm_Link_Up 连接到与门2输入B。

• 与门2的输出连接到“设备就绪”指示灯的驱动电路。

只有当所有条件都为真时，指示灯才会亮起。

5.5 简单的编码/解码

在某些简单的编码或解码方案中，与门可以作为基本构建块。例如，在地址解码器中，当多个地址线同时为特定逻辑电平时，与门可以输出一个片选信号。

示例：地址线解码

假设一个微控制器需要选择一个特定的外设，当地址线A0和A1都为高电平时，选择该外设。

• A0 连接到与门输入A。

• A1 连接到与门输入B。

• 与门输出作为该外设的片选信号（Chip_Select）。

只有当A0和A1都为高电平时，Chip_Select才有效。

六、 使用注意事项与最佳实践

在使用74HC08D或其他任何数字集成电路时，遵循一些最佳实践可以确保电路的稳定性和可靠性。

6.1 电源去耦

如前所述，在VCC和GND引脚之间靠近芯片放置一个0.1μF的陶瓷去耦电容是至关重要的。这个电容可以提供瞬态电流，滤除电源噪声，并抑制芯片开关时产生的瞬态电压下降，从而防止逻辑故障。对于多个芯片，通常每个芯片都需要独立的去耦电容。

6.2 未使用的输入引脚处理

未使用的输入引脚绝对不能浮空（即不连接任何信号）。浮空的CMOS输入引脚会因为外界噪声或静电感应而漂移到不确定的电平，这可能导致芯片内部的CMOS对管导通，从而产生过大的静态电流，增加功耗，甚至损坏芯片。

正确的处理方法是将未使用的输入引脚连接到VCC（对于高电平输入）或GND（对于低电平输入），或者连接到同一个逻辑门的另一个输入引脚（如果该逻辑门有多个输入）。对于与门，将其输入连接到GND会使该与门的输出始终为低电平；将其输入连接到VCC则等同于将该输入恒定为高电平，此时与门输出只取决于另一个输入。

6.3 输入限流电阻与保护

虽然74HC系列芯片的输入端具有ESD（静电放电）保护二极管，但在某些极端情况下，过高的输入电压或过大的输入电流仍可能损坏芯片。如果输入信号来自一个电压可能超过VCC或低于GND的源，或者具有很大的电流驱动能力，可能需要串联限流电阻或使用额外的保护二极管来限制输入电流。

6.4 输出驱动能力限制

74HC08D的输出驱动能力是有限的。每个输出引脚只能提供或吸收有限的电流。当连接多个负载（例如驱动多个其他逻辑门的输入，或者驱动LED等）时，需要计算总负载电流，确保不超过芯片数据手册中规定的最大输出电流（IOH/IOL）。如果需要驱动大电流负载，应该使用晶体管、继电器驱动器或其他功率器件进行隔离和放大。

6.5 布局布线考虑

在PCB布局时，应遵循良好的数字电路布线原则：

• 电源和地线尽可能宽且短： 这有助于降低电源和地线的阻抗，减少电压降和噪声。

• 信号线尽可能短且直： 减少信号线长度可以降低寄生电容和电感，从而减少信号失真和串扰。

• 高频信号线远离敏感模拟电路： 防止数字信号对模拟电路产生干扰。

• 输入和输出引脚之间避免交叉： 减少串扰。

6.6 静电防护

CMOS芯片对静电非常敏感。在处理74HC08D等CMOS器件时，应采取适当的静电防护措施，例如佩戴防静电手环、使用防静电工作台、防静电包装等，以避免静电损坏芯片。

七、 与其他逻辑门的配合

74HC08D作为与门，常常需要与其他逻辑门配合使用，以实现更复杂的逻辑功能。

7.1 与或非门的组合

通过与门、或门（如74HC32，四路二输入或门）和非门（如74HC04，六路非门）的组合，可以实现任何布尔函数。这是数字逻辑设计的基本方法。

示例：多路选择器（MUX）的实现

一个简单的2选1多路选择器可以使用与门、或门和非门实现。假设有两个数据输入D0、D1和一个选择输入S。当S=0时，输出等于D0；当S=1时，输出等于D1。

• 用一个非门将S反相得到S'。

• 用一个与门将D0和S'进行与运算得到Y0 = D0 AND S'。

• 用另一个与门将D1和S进行与运算得到Y1 = D1 AND S。

• 用一个或门将Y0和Y1进行或运算得到最终输出Y = Y0 OR Y1。

这里74HC08D可以提供所需的两个与门功能。

7.2 锁存器与触发器构建

虽然74HC08D本身是组合逻辑门，不具备存储功能，但它可以作为构建锁存器和触发器的基础元件。例如，SR锁存器就可以用两个或非门或两个与非门交叉耦合来实现。更复杂的D触发器或JK触发器则会用到更多的与门、或门和非门。

7.3 计数器与移位寄存器

在更复杂的时序逻辑电路中，如计数器和移位寄存器，74HC08D可以用于实现内部的组合逻辑部分，例如数据选择、使能控制或状态转换逻辑。虽然主要的存储单元是触发器，但这些触发器之间的逻辑连接往往需要与门、或门等来完成。

八、 封装与选型

如前所述，“D”后缀通常表示SOIC封装。除了SOIC，74HC08还可能存在其他封装形式，例如：

• N/P： DIP（双列直插式封装），适合实验板和需要手工焊接的场合。

• PW： TSSOP（薄型收缩型小外形封装），比SOIC更小更薄，适用于空间受限的应用。

• M： SOIC的早期命名或不同厂家的命名习惯。

选择合适的封装取决于具体的应用需求，包括：

• 空间限制： 表面贴装封装（SOIC、TSSOP）比直插式封装（DIP）更节省空间。

• 焊接方式： 直插式封装易于手工焊接，表面贴装封装通常需要回流焊或专业的焊接工具。

• 生产成本： 不同的封装类型和尺寸可能影响生产过程的自动化程度和成本。

除了74HC08D，还有其他系列的与门芯片，如：

• 74LS08： 低功耗肖特基TTL系列，速度较慢，功耗较高，但兼容TTL电平。

• 74LVC08： 低压CMOS系列，工作电压更低（如1.8V-3.3V），速度更快，适合现代低功耗高速系统。

• 74HCT08： 兼容TTL输入电平的CMOS系列，可以方便地与TTL器件进行接口，但仍保持CMOS的低功耗特性。

在选择芯片时，应根据系统的电源电压、所需的速度、功耗预算以及与其他器件的兼容性来决定使用哪个系列的逻辑门。74HC08D是通用且成本效益高的选择，适用于大多数5V或3.3V的数字逻辑应用。

九、 故障排查与测试

在设计和调试过程中，了解如何测试74HC08D的功能和排查故障至关重要。

9.1 万用表测试

虽然万用表不能测试动态功能，但可以进行一些基本的静态测试：

• 电源连接检查： 确保VCC和GND之间有正确的供电电压。

• 短路检查： 检查相邻引脚之间或引脚与电源/地之间是否存在短路。

• 输入/输出电平静态检查： 在输入端施加已知的高电平或低电平，然后测量输出引脚的电压。根据真值表判断输出是否正确。例如，对于一个与门，如果两个输入都是高电平，输出应该接近VCC；如果有一个或两个输入是低电平，输出应该接近GND。

9.2 逻辑分析仪/示波器测试

对于动态测试和时序分析，逻辑分析仪或示波器是必不可少的工具：

• 功能验证： 同时观察输入和输出信号的波形，验证它们是否符合与门的真值表。

• 传播延迟测量： 精确测量输入信号边沿和输出信号边沿之间的时间差，以确认芯片的时序性能是否满足设计要求。

• 噪声检查： 观察信号波形是否存在毛刺、振铃或接地反弹等噪声问题，这些问题可能影响逻辑门的正常工作。

9.3 常见故障及排除

• 芯片不工作或输出异常：

• 检查电源连接： VCC和GND是否正确连接，电压是否在规定范围内，是否有足够的去耦电容。

• 检查输入引脚处理： 确保所有使用的输入引脚都有明确的逻辑电平，未使用的输入引脚已正确处理（接VCC或GND）。

• 检查输出负载： 输出是否超载？是否连接了过大的电流负载？

• 检查焊接质量： 引脚是否虚焊、短路？

• 芯片损坏： 静电、过压、过流或过热都可能导致芯片损坏，尝试更换新芯片。

• 信号波形异常：

• 阻抗不匹配： 长距离信号线可能需要端接电阻来防止信号反射。

• 电源噪声： 检查电源和地线上的噪声，加强去耦。

• 串扰： 检查相邻信号线之间的串扰，优化布局布线。

十、 未来发展与替代方案

尽管74HC08D是一款经典且成熟的芯片，但数字逻辑领域仍在不断发展。随着半导体工艺的进步，出现了更多高性能、低功耗或功能更集成的替代方案。

10.1 更先进的逻辑系列

如前所述的74LVC系列，提供了更低的工作电压和更高的速度，适合与现代微处理器和FPGA等高速数字器件接口。它们在功耗方面也有进一步的优化。对于需要极低功耗的应用，可能还会考虑特定针对超低功耗设计的逻辑系列。

10.2 可编程逻辑器件（PLD/FPGA）

对于更复杂的逻辑功能，使用PLD（可编程逻辑器件）或FPGA（现场可编程门阵列）是越来越主流的选择。这些器件允许设计者通过硬件描述语言（HDL）来描述任意复杂的逻辑功能，然后在芯片内部进行配置。相比于使用多个独立的逻辑门芯片，PLD/FPGA可以显著减少PCB面积、降低功耗、提高设计灵活性，并且方便进行功能升级和修改。在许多新的设计中，过去可能需要数十甚至上百个74系列芯片才能实现的功能，现在只需一颗小型FPGA即可完成。

10.3 微控制器内部的GPIO

对于许多简单的逻辑判断和控制，现代微控制器（MCU）的通用输入/输出（GPIO）引脚本身就可以通过软件编程来实现。例如，通过设置两个GPIO引脚为输入，然后在一个if语句中判断这两个输入的逻辑状态来控制另一个GPIO引脚的输出，就能实现与门的功能。这种方式的优点是灵活性高、硬件成本低，但缺点是响应速度受限于软件执行速度，且不适合高速、严格时序要求的应用。

尽管有这些更先进的替代方案，74HC08D等基础逻辑门芯片仍然在许多领域保持着不可替代的地位。在成本敏感、功能简单、对速度要求不高或作为教学实验的场景中，它们依然是高效、可靠且经济的选择。理解这些基础元件的工作原理，对于深入学习和应用更复杂的数字系统仍然是至关重要的。

十一、 总结与展望

74HC08D作为一款四路二输入与门芯片，是数字逻辑电路的基石。其简单的逻辑功能、稳定的电气特性以及广泛的兼容性使其成为工程师和爱好者在数字电路设计中的常用元件。通过本文的详细阐述，我们深入了解了74HC08D的引脚图、与门逻辑功能、电气特性、典型应用场景以及使用时的注意事项。

从简单的信号使能到复杂的逻辑组合，74HC08D的身影无处不在。它代表了数字电子学中最基本的逻辑运算单元，是构建任何数字系统的基础。尽管现代半导体技术不断进步，提供了更多集成度更高、性能更优越的解决方案，但理解和掌握像74HC08D这样的基础逻辑门的工作原理，对于任何从事电子设计的人来说都是不可或缺的。它们不仅是实际电路的组成部分，更是理解复杂数字系统如何工作的逻辑起点。

未来，随着物联网、人工智能和边缘计算等技术的发展，对低功耗、高性能和高度集成的数字逻辑的需求将持续增长。这意味着，一方面，我们可能会看到更多针对特定应用优化的高级逻辑芯片；另一方面，像74HC08D这样的经典通用逻辑门，仍将以其独特的简单性、可靠性和成本效益，在许多细分领域和教学实践中继续发挥重要作用。掌握这些基础知识，将使我们能够更好地适应和驾驭不断发展的数字世界。
