74LS190：同步可预置BCD可逆计数器

74LS190是一款在数字电路领域中广泛应用的集成电路，其核心功能是一个同步可预置的BCD（Binary-Coded Decimal，二-十进制编码）可逆计数器。理解其功能和原理，是掌握数字逻辑电路设计的重要一环。它属于TTL（Transistor-Transistor Logic，晶体管-晶体管逻辑）家族的低功耗肖特基（LS）系列，这表示它具有相对较低的功耗和较快的开关速度，适用于各种中等速度的应用。

1. 计数器概述

在深入探讨74LS190之前，我们首先需要理解计数器的基本概念。计数器是一种能够对输入脉冲进行计数，并以特定方式显示或存储计数结果的数字电路。根据计数方式的不同，计数器可以分为加法计数器、减法计数器和可逆计数器。根据工作方式，又可以分为异步计数器和同步计数器。

• 加法计数器（Up Counter）：每接收一个计数脉冲，计数器的当前值加1。

• 减法计数器（Down Counter）：每接收一个计数脉冲，计数器的当前值减1。

• 可逆计数器（Up/Down Counter）：根据控制信号，既可以进行加法计数，也可以进行减法计数。74LS190正是这样一种可逆计数器。

• 异步计数器（Asynchronous Counter）：又称纹波计数器（Ripple Counter）。在这种计数器中，触发器的时钟输入不是同时接收到时钟脉冲，而是前一个触发器的输出作为后一个触发器的时钟输入。这种级联方式会导致信号的逐级延迟，在高频下容易出现累积误差，限制了其工作速度。

• 同步计数器（Synchronous Counter）：所有触发器的时钟输入都同时接收到时钟脉冲。这意味着所有触发器的状态变化是同步发生的。同步计数器避免了异步计数器的累积延迟问题，因此具有更高的工作速度和稳定性。74LS190就是一种同步计数器。

2. BCD码与计数器模数

74LS190是一个BCD计数器。BCD码是一种用四位二进制数表示一位十进制数的编码方式。例如，十进制数0-9分别用二进制的0000-1001表示。BCD计数器与普通二进制计数器不同之处在于，它只在0到9之间进行计数，当计数到9后，下一个计数脉冲会使其回到0，并可能产生进位或借位信号。这种特性使得BCD计数器非常适合用于需要显示十进制数字的应用，例如数字时钟、频率计、万用表等。

计数器的**模数（Modulus）**是指计数器在一轮计数循环中所能达到的状态数。例如，一个模数为10的计数器（如BCD计数器）从0000计数到1001（即0到9），然后返回0000。74LS190的模数是10，因为它是一个BCD计数器。

3. 74LS190的引脚定义与功能

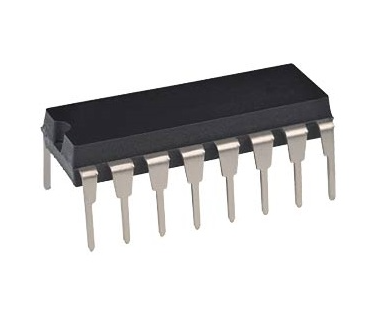

理解74LS190的引脚功能是掌握其工作原理的基础。它通常采用16引脚DIP（Dual In-line Package）封装。

• QA,QB,QC,QD (输出)：这四个引脚是计数器的Q端输出，代表当前的BCD计数状态。QD是最高有效位（MSB），QA是最低有效位（LSB）。

• A,B,C,D (并行数据输入)：这四个引脚用于在预置（加载）操作时输入数据。D是最高有效位，A是最低有效位。

• PL/LD (并行加载/异步清除，Load/Clear)：这是一个异步并行加载控制输入。当此引脚为低电平（0）时，计数器会异步加载输入引脚A,B,C,D上的数据到其内部计数寄存器，而无论时钟脉冲和计数方向如何。这个信号通常也被用作异步清除（Clear）功能，如果所有输入A,B,C,D都连接到低电平，那么加载操作就相当于将计数器清零。

• CLK (时钟输入)：这是一个边沿触发的时钟输入。74LS190对上升沿（正跳变）敏感。每次时钟脉冲从低电平变为高电平时，如果计数器处于计数模式，则计数器会根据方向控制信号进行加法或减法计数。

• UP/DOWN (计数方向控制)：这是一个高低电平控制的输入。当此引脚为高电平（1）时，计数器进行加法计数（Up）。当此引脚为低电平（0）时，计数器进行减法计数（Down）。

• MAX/MIN (最大/最小计数输出)：这是一个同步输出，用于指示计数器达到其最大值或最小值。

• 在加法计数模式下，当计数器达到9（1001）并在下一个时钟脉冲到来之前，$overline{MAX}/overline{MIN}输出会变为低电平。在计数脉冲作用后，计数器变为0000，同时overline{MAX}/overline{MIN}$回到高电平。这个信号通常用作进位输出（Carry Out）信号，用于级联多个计数器。

• 在减法计数模式下，当计数器达到0（0000）并在下一个时钟脉冲到来之前，$overline{MAX}/overline{MIN}输出会变为低电平。在计数脉冲作用后，计数器变为9999，同时overline{MAX}/overline{MIN}$回到高电平。这个信号通常用作借位输出（Borrow Out）信号，用于级联多个计数器。

• EN/G (计数使能，Enable)：这是一个低电平有效的计数使能输入。当此引脚为低电平（0）时，计数器被使能，可以响应时钟脉冲进行计数。当此引脚为高电平（1）时，计数器被禁止，不会响应时钟脉冲，保持当前计数状态。这个信号允许我们控制计数器何时开始或停止计数。

• VCC (电源)：通常连接到+5V直流电源。

• GND (地)：连接到电路地。

4. 工作原理详解

74LS190的内部结构主要由四个JK触发器（或D触发器）和组合逻辑电路组成。这些触发器是构成计数器的基本存储单元，而组合逻辑电路则负责实现计数逻辑、预置逻辑、进位/借位逻辑以及使能控制。

4.1 同步计数机制

74LS190是同步计数器，这意味着所有内部触发器的时钟输入都连接在一起，并由外部的CLK引脚提供。当CLK引脚接收到上升沿时，所有触发器在几乎同一时间响应，并根据其当前的输入状态和控制信号更新其输出。这消除了异步计数器中固有的传播延迟问题，从而允许更高的工作频率。

4.2 BCD计数逻辑

BCD计数器之所以能够在0-9之间循环计数，并在达到9后进位（或0后借位），是由于其内部复杂的组合逻辑设计。对于一个四位二进制计数器，它有16种状态（0000-1111）。为了实现BCD计数，在计数到1001（9）后，下一个脉冲应该让计数器回到0000，而不是1010（10）。

这通常通过在计数器内部加入清零逻辑或预置逻辑来实现。当计数器检测到当前状态为1001，并且下一个时钟脉冲到来时，内部逻辑会强制计数器跳转到0000。具体来说，对于加法计数，在达到9（1001）后，内部逻辑会阻止其计数到10，而是将其复位到0000，并产生一个进位信号。对于减法计数，在达到0（0000）后，内部逻辑会阻止其计数到-1，而是将其预置到9（1001），并产生一个借位信号。

4.3 计数方向控制 (UP/DOWN)

$UP/overline{DOWN}$引脚控制着内部计数逻辑的方向。

• 当$UP/overline{DOWN}$为高电平（1）时，计数器工作在加法模式。每个时钟脉冲到来时，计数器的当前值加1。例如，从0000到0001，再到0010，直到1001。

• 当$UP/overline{DOWN}$为低电平（0）时，计数器工作在减法模式。每个时钟脉冲到来时，计数器的当前值减1。例如，从1001到1000，再到0111，直到0000。

4.4 并行加载 (PL/LD)

$PL/overline{LD}$引脚是一个异步控制输入，优先级非常高。当它被拉低时（低电平有效），无论$CLK$、$overline{EN}/overline{G}$或$UP/overline{DOWN}$的状态如何，计数器会立即将并行数据输入$A, B, C, D$上的值加载到其输出QA,QB,QC,QD上。这个功能非常有用，可以用于：

• 初始化计数器：在系统启动时将计数器设置为一个预设的起始值。

• 预置特定值：在计数过程中随时将计数器设置为任意需要的起始点。

• 异步清零：如果所有并行输入A,B,C,D都接地（0），那么将$PL/overline{LD}$拉低就实现了异步清零功能。

需要注意的是，由于是异步加载，加载操作的完成与时钟脉冲无关。一旦$PL/overline{LD}$回到高电平，计数器才能重新响应时钟脉冲进行计数。

4.5 计数使能 (EN/G)

$overline{EN}/overline{G}$引脚控制着计数器的计数动作是否被允许。

• 当$overline{EN}/overline{G}为低电平（0）时，计数器被使能。它会正常响应时钟脉冲，并根据UP/overline{DOWN}$的设置进行加法或减法计数。

• 当$overline{EN}/overline{G}为高电平（1）时，计数器被禁止。无论CLK$引脚上是否有脉冲，计数器都会保持其当前的输出状态不变。这个功能常用于暂停计数、控制计数周期或在特定条件下禁用计数。

4.6 最大/最小计数输出 (MAX/MIN)

$overline{MAX}/overline{MIN}$是一个重要的输出，它提供了计数器达到其计数范围边缘的指示，从而方便地实现多个计数器的级联。

• 加法计数模式下作为进位输出（Carry Out）：当计数器在加法模式下达到9（1001），并且下一个时钟脉冲即将到来时，$overline{MAX}/overline{MIN}会变为低电平。在时钟脉冲作用后，计数器状态变为0000，同时overline{MAX}/overline{MIN}$会返回高电平。这个低电平脉冲可以作为下一个级联计数器的时钟输入或使能信号，实现多位BCD计数。

• 减法计数模式下作为借位输出（Borrow Out）：当计数器在减法模式下达到0（0000），并且下一个时钟脉冲即将到来时，$overline{MAX}/overline{MIN}会变为低电平。在时钟脉冲作用后，计数器状态变为1001（9），同时overline{MAX}/overline{MIN}$会返回高电平。这个低电平脉冲可以作为下一个级联计数器的时钟输入或使能信号，实现多位BCD减法计数。

这个输出的同步性非常关键：它与时钟脉冲同步产生，并且在下一个状态转换之前发出，从而确保在级联应用中数据的正确传递。

5. 内部逻辑与时序分析（简化）

要完全理解74LS190的内部逻辑，需要深入到其触发器和门电路的详细连接。通常，它由四个同步连接的JK触发器或D触发器组成，并通过复杂的组合逻辑实现BCD计数、方向控制、加载和进位/借位功能。

5.1 计数逻辑简化

以加法计数为例，当$UP/overline{DOWN}$为高电平时：

• 当计数到0000到1000时，每个时钟脉冲都会使计数器按正常的二进制序列递增。

• 当计数器当前状态为1001（9）时，下一个时钟脉冲到来时，内部逻辑会检测到这个状态。与其让计数器变为1010（10），内部逻辑会强制将其复位到0000，并同时激活$overline{MAX}/overline{MIN}$输出，产生一个低电平脉冲作为进位信号。

减法计数类似，当$UP/overline{DOWN}$为低电平时：

• 当计数到1001到0001时，每个时钟脉冲都会使计数器按正常的二进制序列递减。

• 当计数器当前状态为0000时，下一个时钟脉冲到来时，内部逻辑会检测到这个状态。与其让计数器变为1111（-1的补码），内部逻辑会强制将其预置到1001（9），并同时激活$overline{MAX}/overline{MIN}$输出，产生一个低电平脉冲作为借位信号。

5.2 时序图关键点

理解74LS190的时序图对于正确使用它至关重要。

• 时钟上升沿触发：所有同步计数动作都发生在CLK信号的上升沿。

• $PL/overline{LD}$的异步性：当$PL/overline{LD}$变为低电平，输出$QA-QD$会立即响应并加载输入A−D的数据，与时钟无关。

• $overline{EN}/overline{G}$的控制：$overline{EN}/overline{G}$必须在$CLK$上升沿到来之前稳定到低电平，才能使能计数。如果$overline{EN}/overline{G}为高电平，即使有CLK$脉冲，计数器状态也不会改变。

• $overline{MAX}/overline{MIN}$的同步性：$overline{MAX}/overline{MIN}$输出会在计数器达到9（加法）或0（减法）之后，在下一个时钟脉冲的上升沿之前，同步地产生一个低电平脉冲。这个脉冲的持续时间与时钟周期相关，并且在计数器状态改变后会恢复高电平。

6. 74LS190的应用场景

74LS190作为一款功能强大的BCD可逆计数器，在各种数字系统中都有广泛应用。

6.1 数字显示系统

这是74LS190最常见的应用之一。结合BCD到七段显示译码器（如74LS47），可以方便地驱动七段数码管，实现数字时钟、计时器、频率计、数字电压表、计数显示器等。通过级联多个74LS190，可以构建多位数的计数显示系统。

示例：两位数加法计数显示

• 将一个74LS190作为个位数计数器，其QA−QD连接到74LS47的输入，再由74LS47驱动个位数码管。

• 个位数计数器的$overline{MAX}/overline{MIN}输出（当计数到9后产生的进位脉冲）连接到十位数计数器（另一个74LS190）的CLK$输入。

• 十位数计数器的QA−QD连接到其对应的74LS47译码器，再驱动十位数码管。

• 公共的时钟脉冲输入到个位数计数器的CLK。

• 通过$PL/overline{LD}预置初始值，通过UP/overline{DOWN}$控制计数方向。

6.2 频率测量

通过计数一个已知时间间隔内的脉冲数量，可以测量输入信号的频率。74LS190可以作为核心计数单元，配合门控电路和定时器电路。

6.3 定时器和延时电路

通过设定计数器的初始值和最终值，并以固定频率的时钟脉冲进行计数，可以实现精确的定时和延时。当计数器达到特定值时，可以产生一个输出信号触发其他事件。

6.4 脉冲发生器和序列控制器

通过编程计数器的预置值和计数方向，结合其输出，可以生成复杂的脉冲序列或控制特定事件的顺序发生。

6.5 数据处理和控制器

在一些简单的数字控制器或状态机中，74LS190可以作为状态计数器，根据外部事件改变其状态，并产生控制信号。

6.6 自动控制系统

在工业自动化、机器人等领域，74LS190可以用于位置计数、脉冲计数、流量测量等，从而实现精确的控制。

7. 级联应用

74LS190最重要的特性之一是其易于级联。通过将一个计数器的$overline{MAX}/overline{MIN}输出连接到下一个计数器的CLK输入，或者连接到下一个计数器的overline{EN}/overline{G}$输入（结合公共时钟），可以轻松构建任意位数的BCD计数器。

7.1 进位级联（加法计数）

• 最低位（个位）74LS190的$overline{MAX}/overline{MIN}输出连接到次低位（十位）74LS190的CLK$输入。

• 所有74LS190的$UP/overline{DOWN}$引脚连接到高电平（加法模式）。

• 所有74LS190的$overline{EN}/overline{G}$引脚连接到低电平（使能计数）。

• 公共时钟脉冲输入到最低位74LS190的CLK。 当个位计数器从9变为0时，其$overline{MAX}/overline{MIN}$产生一个低电平脉冲，这个脉冲作为十位计数器的时钟，使其加1。

7.2 借位级联（减法计数）

• 最低位（个位）74LS190的$overline{MAX}/overline{MIN}输出连接到次低位（十位）74LS190的CLK$输入。

• 所有74LS190的$UP/overline{DOWN}$引脚连接到低电平（减法模式）。

• 所有74LS190的$overline{EN}/overline{G}$引脚连接到低电平（使能计数）。

• 公共时钟脉冲输入到最低位74LS190的CLK。 当个位计数器从0变为9时，其$overline{MAX}/overline{MIN}$产生一个低电平脉冲，这个脉冲作为十位计数器的时钟，使其减1。

7.3 级联注意事项

• 时序：确保级联的时序正确。$overline{MAX}/overline{MIN}$的输出脉冲宽度要足够驱动下一级的时钟输入。

• 负载：注意驱动能力，如果需要驱动多级，可能需要额外的缓冲器。

• 预置：在多位计数器中，通常需要同时预置所有计数器到期望的初始值。

• 同步复位/清除：虽然74LS190有异步加载功能，但对于多位计数器，有时需要同步复位或清除所有计数器，以确保它们同时归零。

8. 与其他计数器的比较

在数字逻辑家族中，有多种计数器可供选择，例如二进制计数器（如74LS163、74LS161）、异步计数器（如74LS90、74LS93）等。与这些计数器相比，74LS190具有以下特点和优势：

• BCD计数：专为十进制计数和显示优化，简化了与七段显示器等十进制外设的接口。而二进制计数器需要额外的译码器才能显示十进制。

• 同步工作：所有触发器同时响应时钟，避免了异步计数器的累积延迟问题，适合高频应用。异步计数器由于级联延迟，在高频下容易出现毛刺或计数错误。

• 可逆功能：集成了加法和减法计数能力，通过一个控制引脚即可切换，提供了更大的灵活性。许多计数器只有单一的加法或减法功能。

• 预置功能：允许在任何时候将计数器设置为任意起始值，极大地提高了设计的灵活性和初始化能力。

• 使能控制：方便地暂停和恢复计数，便于对计数过程进行精确控制。

• 进位/借位输出：方便地进行多级级联，构建任意位数的计数器。

9. 设计考量与常见问题

在使用74LS190时，需要考虑一些设计和应用方面的细节，以确保电路的稳定性和可靠性。

9.1 去耦电容

TTL集成电路在工作时，由于内部晶体管的开关动作，会产生瞬时电流尖峰，导致电源线上出现噪声。为了抑制这种噪声，通常建议在每个74LS190芯片的VCC和GND引脚之间并联一个0.01$mu F到0.1mu F$的去耦电容，并尽可能靠近芯片引脚放置。这有助于提供稳定的电源，防止计数错误。

9.2 输入引脚处理

• 未使用的输入：对于未使用的输入引脚，例如未使用的并行数据输入A,B,C,D、UP/DOWN、$PL/overline{LD}$或$overline{EN}/overline{G}$，不应让它们悬空。悬空引脚容易受到噪声干扰，导致不确定的逻辑状态。通常，应将未使用的输入引脚连接到确定的逻辑高电平（通过上拉电阻连接到VCC）或逻辑低电平（直接接地），具体取决于其默认的有效状态。例如，如果$PL/overline{LD}不使用加载功能，应将其拉高以禁用加载。如果overline{EN}/overline{G}$总是需要使能，则应将其拉低。

• 时钟信号：时钟信号的质量至关重要。应使用干净、无毛刺、上升沿和下降沿陡峭的时钟信号。毛刺可能导致计数器产生错误的计数。

9.3 建立时间与保持时间

• 建立时间（Setup Time）：在时钟有效沿到来之前，数据输入必须保持稳定的最短时间。

• 保持时间（Hold Time）：在时钟有效沿到来之后，数据输入必须保持稳定的最短时间。 对于74LS190，特别是在并行加载操作时，确保输入数据在$PL/overline{LD}信号从低变高之前满足建立时间和保持时间要求，以确保正确加载数据。同样，对于UP/overline{DOWN}和overline{EN}/overline{G}$等控制信号，它们也需要一定的建立时间才能在时钟作用时被正确识别。

9.4 扇出能力

74LS系列芯片的扇出能力（Fan-out）有限，即一个输出引脚能驱动的相同系列芯片的输入引脚数量是有限的。在设计复杂电路时，应确保74LS190的输出不会过载，如果需要驱动大量输入，可能需要使用缓冲器（如74LS244）来增强驱动能力。

9.5 功耗

尽管74LS系列是低功耗肖特基系列，但仍然需要注意整体系统的功耗预算，特别是在电池供电或功耗敏感的应用中。

9.6 毛刺问题

在同步计数器中，由于所有触发器同时翻转，理论上不应该有毛刺。然而，在实际电路中，由于器件传播延迟的微小差异，以及复杂的组合逻辑门，在输出切换时仍可能出现短暂的毛刺。这些毛刺通常持续时间非常短，但在某些对毛刺敏感的场合（如驱动另一个时钟输入）可能需要额外注意，例如通过增加锁存器或边缘触发器来消除。

10. 与微控制器（MCU）的结合

在现代数字系统中，微控制器（MCU）的应用日益普及。那么，74LS190这类专用计数器在有MCU的情况下是否还有用武之地呢？答案是肯定的。

• 硬件加速：对于需要高速、实时计数的应用，MCU的软件计数可能无法满足要求。74LS190可以提供硬件级的计数能力，分担MCU的负担，使其可以专注于其他任务。

• 精确时序：在一些对时序要求极其严格的应用中，硬件计数器提供的精确、可预测的计数行为优于软件实现的计数。

• 资源节约：MCU的通用I/O口可以用于控制74LS190的使能、方向和加载，从而节约MCU内部的定时器/计数器资源，将这些资源用于其他更复杂的任务。

• 去耦合：将计数功能交给专用芯片，可以使系统设计更加模块化，便于故障排除和升级。

当然，如果计数速度要求不高，或者MCU资源充足，直接在MCU内部使用定时器/计数器模块来实现计数功能会更加简洁和经济。74LS190更适用于那些对计数速度、精度有较高要求，或者希望减轻MCU负担的特定场景。

11. 总结

74LS190是一款经典的、功能强大的同步可预置BCD可逆计数器。它集成了BCD计数、加/减法计数、并行加载、使能控制以及进位/借位输出等多项功能于一体。其同步工作方式保证了更高的计数速度和稳定性，而BCD计数特性则使其在需要十进制显示的应用中尤为方便。

通过对其引脚功能、工作原理、时序特性以及级联应用的学习，我们可以清晰地看到74LS190在数字系统设计中的核心作用。无论是构建数字显示器、频率计、定时器，还是作为更复杂控制系统的一部分，74LS190都提供了一个可靠、高效的硬件解决方案。尽管现代电子设计中微控制器占据主导地位，但理解并掌握像74LS190这样的经典逻辑芯片，对于培养扎实的数字电路基础、理解底层硬件工作原理，以及在特定场景下选择最佳解决方案仍然具有不可替代的价值。它代表了数字逻辑设计中的一项基本构建块，是理解更复杂数字系统的基石。
